齿轮泵输送液体不怕粘
齿轮泵分析
齿轮泵分析1工作原理分析依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
外啮合双齿轮泵的结构。
一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。
齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。
随着齿轮的转动，一个个齿间的液体被带至排出腔。
这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。
齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。
泵的流量可至300米3/时，压力可达3×107帕。
它通常用作液压泵和输送各类油品。
齿轮泵结构简单紧凑，制造容易，维护方便，有自吸能力，但流量、压力脉动较大且噪声大。
齿轮泵必须佩戴安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。
2齿轮泵的工作原理简介齿轮泵的概念是很简单的，即它的最基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。
来自挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。
在术语上讲，齿轮泵也叫正排量装置，即像一个缸筒内的活塞，当一个齿进入另一个齿的流体空间时，液体就被机械性地挤排出来。
因为液体是不可压缩的，所以液体和齿就不能在同一时间占据同一空间，这样，液体就被排除了。
由于齿的不断啮合，这一现象就连续在发生，因而也就在泵的出口提供了一个连续排除量，泵每转一转，排出的量是一样的。
随着驱动轴的不间断的旋转，泵也就不间断地排出流体。
泵的流量直接与泵地转速有关。
实际上，在泵内有很少量的流体损失，这使泵的运行效率不能达到10 0％，因为这些流体被用来润滑轴承及齿轮两侧，而泵体也绝不可能无间隙配合，故不能使流体100％地从出口排出，所以少量的流体损失是必然的。
然而泵还是可以良好地运行，对大多数挤出物料来说，仍可以达到93％～98％的效率。
齿轮泵适合的粘度范围

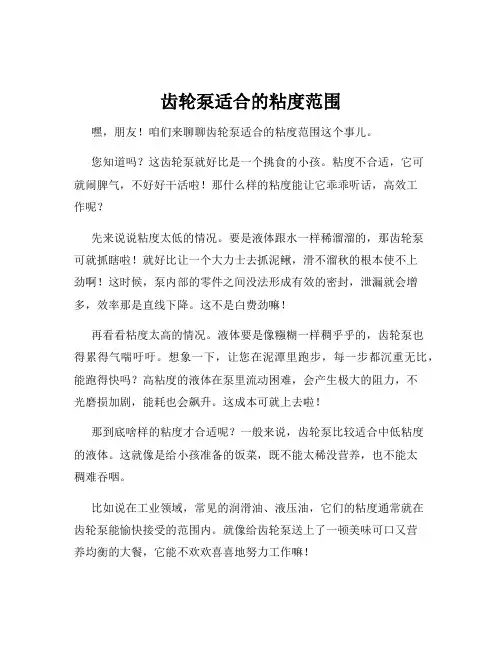

齿轮泵适合的粘度范围
嘿，朋友！咱们来聊聊齿轮泵适合的粘度范围这个事儿。
您知道吗？这齿轮泵就好比是一个挑食的小孩。
粘度不合适，它可
就闹脾气，不好好干活啦！那什么样的粘度能让它乖乖听话，高效工
作呢？
先来说说粘度太低的情况。
要是液体跟水一样稀溜溜的，那齿轮泵
可就抓瞎啦！就好比让一个大力士去抓泥鳅，滑不溜秋的根本使不上
劲啊！这时候，泵内部的零件之间没法形成有效的密封，泄漏就会增多，效率那是直线下降。
这不是白费劲嘛！
再看看粘度太高的情况。
液体要是像糨糊一样稠乎乎的，齿轮泵也
得累得气喘吁吁。
想象一下，让您在泥潭里跑步，每一步都沉重无比，能跑得快吗？高粘度的液体在泵里流动困难，会产生极大的阻力，不
光磨损加剧，能耗也会飙升。
这成本可就上去啦！
那到底啥样的粘度才合适呢？一般来说，齿轮泵比较适合中低粘度
的液体。
这就像是给小孩准备的饭菜，既不能太稀没营养，也不能太
稠难吞咽。
比如说在工业领域，常见的润滑油、液压油，它们的粘度通常就在
齿轮泵能愉快接受的范围内。
就像给齿轮泵送上了一顿美味可口又营
养均衡的大餐，它能不欢欢喜喜地努力工作嘛！
但要注意哦，即使在合适的粘度范围内，也不是说就能高枕无忧啦。
环境温度的变化，液体成分的微小差异，都可能影响到实际的工作效果。
所以啊，要想让齿轮泵发挥出最佳性能，就得像照顾孩子一样，仔
细了解它的脾气，给它提供最合适的“食物”。
您说是不是这个理儿？
总之，了解齿轮泵适合的粘度范围至关重要，这能让我们在使用齿
轮泵时事半功倍，少走弯路，提高工作效率，节省成本！。
高粘度齿轮泵工作原理

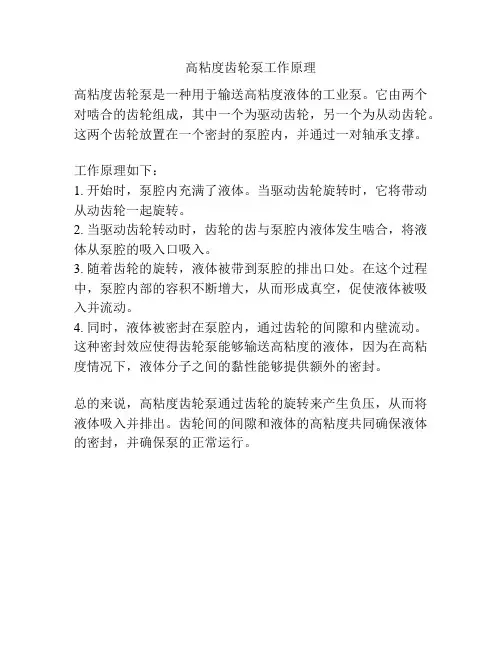

高粘度齿轮泵工作原理
高粘度齿轮泵是一种用于输送高粘度液体的工业泵。
它由两个对啮合的齿轮组成，其中一个为驱动齿轮，另一个为从动齿轮。
这两个齿轮放置在一个密封的泵腔内，并通过一对轴承支撑。
工作原理如下：
1. 开始时，泵腔内充满了液体。
当驱动齿轮旋转时，它将带动从动齿轮一起旋转。
2. 当驱动齿轮转动时，齿轮的齿与泵腔内液体发生啮合，将液体从泵腔的吸入口吸入。
3. 随着齿轮的旋转，液体被带到泵腔的排出口处。
在这个过程中，泵腔内部的容积不断增大，从而形成真空，促使液体被吸入并流动。
4. 同时，液体被密封在泵腔内，通过齿轮的间隙和内壁流动。
这种密封效应使得齿轮泵能够输送高粘度的液体，因为在高粘度情况下，液体分子之间的黏性能够提供额外的密封。
总的来说，高粘度齿轮泵通过齿轮的旋转来产生负压，从而将液体吸入并排出。
齿轮间的间隙和液体的高粘度共同确保液体的密封，并确保泵的正常运行。
齿轮泵运行温度范围
齿轮泵是一种正排量泵，它利用齿轮的旋转来移动液体。
齿轮泵通常用于低粘度液体的输送，如油类、化工液体和一些食品类液体。
齿轮泵的运行温度范围取决于泵的材料、设计和应用。
对于标准的齿轮泵，它们通常能够在-20°C至+120°C的温度范围内运行，但这并不是固定的。
有些特殊设计的齿轮泵可以在更广泛的温度范围内工作，例如，一些齿轮泵能够在-40°C至+180°C的极端温度下运行。
在选择齿轮泵时，重要的是要考虑液体的温度，因为液体的热膨胀和冷缩会影响泵的性能，同时，温度也会影响泵的材料选择。
例如，聚合物材料制成的齿轮和密封件可能不适用于高温应用，而金属材料则可能因低温而变得脆弱。
Kcb-135齿轮油泵
Kcb-135齿轮油泵十一五”期间，我国将进行多项重大基础设施建设，仅在铁路新线建设和电建设方面的投资就将达到2万多亿元。
此外，航空业期盼多年的大型飞机研制项目即将上马，第二条西气东输管线也有望启动。
数万亿元的投资无疑也将给能源行业带来巨大的发展机遇。
石油和化工产品将更广泛地用于工业、农业、人民生活等各个领域。
国民经济的方方面面都离不开石油和化工产品，石油和化工产品在国民经济占有举足轻重的地位，行业每年在向国家贡献着全国工业企业利润总值的/4份额的同时，又成为环境保护、公众安全的众矢之的。
事实就是如此矛盾。
当前我国石油和化工行业整合方兴未艾，企业贯彻落实“十一五”规划纲要、自觉调控供给的理念明显增强，“十一五”规划纲要给我国石油和化工市场带来了发展契机。
行业内企业要抓住机遇，迎接挑战，化解危机，理性应对市场变化，努力保持市场的良好发展势头，促使中国石油和化工行业焕发新的生机活力，在平稳健康的运行过程中，实现自身的跨越式发展。
【KCB/2CY型齿轮油泵】产品：【KCB/2CY型齿轮油泵】产品简介：2CY、KCB齿轮式输油泵：1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。
2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。
【KCB/2CY型齿轮油泵】型号意义：【KCB/2CY型齿轮油泵】特性优点：1．2CY、KCB齿轮式输油泵结构简单紧凑．使用和保养方便，2．2CY、KCB齿轮式输油泵具良好的自吸性，帮每次开泵前不须灌人液体，3．2CY、KCB齿轮式输油泵的润滑是靠输送的液体而自动达到．故日常工作时无须另加润滑液。
4．利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。
在泵工作中受到不可避免的液压冲击时，能起到较号的缓冲作用。
【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
外啮合齿轮泵、内啮合的工作原理及特点
外啮合齿轮泵、内啮合的工作原理及特点齿轮泵是一种常见的液压泵，主要用于输送液体或液体混合物。
根据齿轮啮合方式的不同，齿轮泵可以分为外啮合齿轮泵和内啮合齿轮泵。
本文将介绍这两种齿轮泵的工作原理及特点。
一、外啮合齿轮泵的工作原理及特点1. 工作原理外啮合齿轮泵由一对啮合的齿轮组成，其中一个齿轮为驱动轮，另一个齿轮为从动轮。
当驱动轮转动时，从动轮也跟着转动，两个齿轮之间的间隙不断变化，从而形成一定的吸入压力和排出压力，将液体从吸入口吸入，通过泵体输送到出口。
2. 特点（1）流量稳定：外啮合齿轮泵的流量稳定，因为它的齿轮啮合间隙较小，液体的压力变化较小。
（2）噪音小：由于外啮合齿轮泵的齿轮啮合间隙小，传动过程中的冲击声和振动较小，因此噪音也较小。
（3）适用范围广：外啮合齿轮泵适用于输送不含固体颗粒的液体，如液态油、水、乳剂等。
二、内啮合齿轮泵的工作原理及特点1. 工作原理内啮合齿轮泵也由一对啮合的齿轮组成，其中一个齿轮为驱动轮，另一个齿轮为从动轮。
与外啮合齿轮泵不同的是，内啮合齿轮泵的齿轮是在泵体内部旋转的。
当驱动轮转动时，从动轮也跟着转动，两个齿轮之间的间隙不断变化，从而形成一定的吸入压力和排出压力，将液体从吸入口吸入，通过泵体输送到出口。
2. 特点（1）流量大：内啮合齿轮泵的齿轮啮合间隙较大，因此液体的流量较大。
（2）适用范围窄：由于内啮合齿轮泵的齿轮啮合间隙较大，容易被液体中的固体颗粒卡住，因此适用范围较窄，主要用于输送粘度较高的液体。
（3）噪音大：由于内啮合齿轮泵的齿轮啮合间隙较大，传动过程中的冲击声和振动较大，因此噪音也较大。
三、结论外啮合齿轮泵和内啮合齿轮泵都是常见的液压泵，它们的工作原理和特点也有所不同。
外啮合齿轮泵适用于输送不含固体颗粒的液体，流量稳定，噪音小；而内啮合齿轮泵适用于输送粘度较高的液体，流量大，但噪音较大。
在选择齿轮泵时，需要根据液体的性质和工作要求进行选择。
内啮合齿轮泵的结构特点
内啮合齿轮泵的结构特点
内啮合齿轮泵的主要结构和特点如下：
结构特点：
1.内啮合齿轮泵主要由两个啮合齿轮组成，其中一个带有内部齿轮的转子和
一个带有外部齿轮的转子，这两个转子通过垂直轴相啮合。
2.泵体内设有多个固定密封的工作腔，这些工作腔有助于保证液体的吸入和
排出。
3.由于其设计紧凑，内啮合齿轮泵不易出现问题，且具有高效、可靠的特
点。
工作原理：
1.主轴上的主动外齿轮带动其中的内齿轮同向转动，在进口处齿轮相互分离
形成负压而吸入液体。
2.在出口处，齿轮不断嵌入啮合而将液体挤压输出。
其他特性：
1.内啮合齿轮泵可以采用机械密封或填料密封作为密封结构，以防止液体泄
漏。
2.该泵具备反向输送的能力，只需更换电机的转向即可。
3
3.泵体可以在一定范围内转向，使得进出口位置成直角，便于选择合适的进
出口位置。
4.泵体、端盖、轴承座的连接部位都方便地配有保温或冷却介质的进出接
口。
5.内啮合齿轮泵具有高效的输送能力，较小的体积，稳定的无脉动输出，良
好的耐用性和稳定性，以及广泛的适用范围。
6.综上所述，内啮合齿轮泵是一种结构紧凑、工作可靠、效率高的流体输送
设备，特别适合用于输送润滑性质的液体如燃料油、润环油，以及高粘度物质如聚乙烯、聚丙烯等。
内啮合齿轮泵卡死的原因
内啮合齿轮泵卡死的原因
内啮合齿轮泵是一种常见的液压泵，其工作原理是通过两个啮合的齿轮来将液体从进口处吸入，然后通过齿轮的旋转将液体压出。
然而，在使用内啮合齿轮泵的过程中，有时会出现卡死的情况，这会导致泵无法正常工作，影响生产效率。
下面我们来分析一下内啮合齿轮泵卡死的原因。
1. 液体粘度过高
内啮合齿轮泵的工作原理是通过齿轮的旋转来将液体压出，如果液体的粘度过高，就会使齿轮旋转困难，甚至卡死。
因此，在使用内啮合齿轮泵时，需要注意液体的粘度，选择合适的液体。
2. 齿轮磨损
内啮合齿轮泵的齿轮是泵的核心部件，如果齿轮磨损严重，就会导致齿轮旋转不灵活，甚至卡死。
因此，在使用内啮合齿轮泵时，需要定期检查齿轮的磨损情况，及时更换磨损严重的齿轮。
3. 泵体内部积垢
内啮合齿轮泵在使用一段时间后，泵体内部会积累一些杂质和沉淀物，这些杂质和沉淀物会影响齿轮的旋转，导致卡死。
因此，在使用内啮合齿轮泵时，需要定期清洗泵体内部，清除积垢。
4. 泵体内部漏油
内啮合齿轮泵在工作时，需要保持一定的润滑油量，如果泵体内部漏油，就会导致润滑不足，齿轮旋转不灵活，甚至卡死。
因此，在使用内啮合齿轮泵时，需要定期检查泵体内部的润滑油量，及时补充润滑油。
内啮合齿轮泵卡死的原因主要有液体粘度过高、齿轮磨损、泵体内部积垢和泵体内部漏油等。
在使用内啮合齿轮泵时，需要注意这些问题，及时进行维护和保养，以确保泵的正常工作。
齿轮泵
齿轮油泵适用于输送各种有润滑性的液体，温度不高于70℃,如需高温200℃,可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。
本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、苯等。
润滑系统中机油泵的作用：机油泵作用是将机油提高到一定压力后，强制地压送到发动机各零件的运动表面上。
其结构多采用齿轮式机油泵。
发动机工作时，曲轴带动主动齿轮传动，被动齿轮作反方向旋转。
吸油腔内的机油便沿着齿隙和泵壁压入出油腔。
因吸油腔内的机油被不断带走，故吸油腔内产生吸力，不断地将油底壳内的机油吸入吸油腔，并同时将一定压力的机油泵入润滑油路。
一工作原理齿轮泵是用两个齿轮互啮转动来工作，对介质要求不高。
一般的压齿轮油泵力在6MPa以下，流量较大。
齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
A为吸入腔，B为排出腔。
齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧（A）就形成局部真空，液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧（B），齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。
齿轮油泵结构原理图注：1、齿轮油泵不宜作空运转，使用时，抽吸完毕，即停泵，否则会加速磨损。
也可能磨损泵管，因本泵电机空载转速可达10000转/分。
2、齿轮油泵及时调换电刷，电刷磨损到将不能使用时，须及时调换（2只电刷同时调换）否则会使电刷与换向器接触不良引起坏损，损坏换向器，严重时会烧坏电枢。
3、齿轮油泵在下列情况下不得使用，在使用过程中如发现绝缘损坏，电源线工电缆护套破裂，插头插座开裂或接触不良，以及断续运转，出现严惩火花等故障时，电机外壳操作时，应立即进行修理。
在未修复前不得使用。
4、齿轮油泵防止过载，使用时，凡遇转速异常或降低时，应即停机检查是否有杂物卡住叶轮或电机是否发生故障，抽液泵因故刹车时必须立即切断电源5、齿轮油泵使用工具要爱惜，所有抽涂泵要小心轻放避免受到冲击。
齿轮油泵可以输送的最低粘度
导语：本文提供KCB型齿轮油泵可以输送的介质粘度,齿轮油泵的构造和工作原理
一、KCB型齿轮油泵可以输送的最低粘度
输送介质不仅仅是能量传递的中介,而且也是润滑、密封及传热介质.液体的粘度反映了介质流动的困难程度,粘度过高会增加内阻力,降低输出功率,浪费能量,使系统温度过高.在确定所要输送的流体介质时,应该严格遵守产品说明书上的规定,最好使用厂家推荐的流体介质,并注意参考系统的工作温度范围.
KCB型齿轮油泵适合输送的介质粘度在5-1500厘丝之间,不含硬质颗粒的润滑油介质或类似润滑油的流体介质.
二、齿轮油泵的构造和工作原理
KCB型齿轮油泵由左泵盖、右泵盖、泵体、主动轴、从动轴、齿轮、轴套、油封座、 骨架油封、胶塞、挡圈、内六角块、安全保护阀、圆柱销、键等组成.其实KCB型齿轮油泵的工作原理很简单,它的最基本方式即彼此啮合旋转,这个泵体的内部呈“8”字形,把两个齿轮装在里边,齿轮的外径边缘与壳体紧密配合.物料介质在吸入口进入两个齿轮中心,并充溢这一空间,跟着轮齿的旋转沿着泵体运动,最终在两齿轮互相啮合时排出,从低压油生为可以做功的高压油.
高粘度齿轮泵的故障类型及预防对策
高粘度齿轮泵的故障类型及预防对策X祝海林XX 邹(江苏石油化工学院)摘要对高粘度齿轮泵的故障类型、故障成因及预防对策进行了分析、讨论,对于提高高粘度齿轮泵的性能、使用寿命与经济效益具有参考价值。
关键词齿轮泵高粘度故障分析预防中图分类号TQ051. 21 文献标识码 A 文章编号025426094 (2001) 0420237204 在石化工业中,高粘度液体(如合成橡胶、树脂、纤维的聚合液等) 的输送是重要的生产过程之一,而用来完成液体输送的机械则是各种形式的泵。
由于原液的粘度较高,泵的吸液阻力较大,为了保证泵有一定的自吸能力,通常采用容积式泵来输送高粘度液体。
齿轮泵是容积式泵中最简单的一种,由于其结构简单、重量轻、成本低、粘度变化范围大、对液体中的污物不敏感、在高粘度下泵的抽吸性能好、工作可靠,因而常用于环境较为恶劣、精度要求不高的场合输送高粘度的液体。
随着新技术、新材料、新工艺的不断涌现,过去认为不可能输送的高粘度液体,经过研究和改进,现在也可以用高粘度齿轮泵来输送了。
此外,高粘度齿轮泵还可以用作高粘度液体的增压、混合、计量和抽丝。
高粘度齿轮泵所输送的液体往往在常温下呈固态,在保温状态时才为液体。
因此,高粘度齿轮泵在输送这些液体时,不仅需要解决高粘度带来的问题,而且常常伴随高温、腐蚀等特殊问题[1 ] 。
分析、研究高粘度齿轮泵的故障类型及预防对策,作为减少故障停机时间、提高泵的工作质量、延长其使用寿命的有效手段,正日益受到人们的重视。
1 高粘度齿轮泵的故障类型在高粘度齿轮泵的故障诊断工作中,人们发现,齿轮泵的大部分故障并不是突然发生的,事先都会伴随有一些征兆,如振动、噪声、泄漏、发热等,发展到一定程度才导致故障。
如果这些征兆能够及时发现,并加以控制或排除,高粘度齿轮泵出现故障的机率就减少了。
因此,了解高粘度齿轮泵的典型故障类型,有助于分析其内在联系,从而进一步确定故障的类别及故障发生的原因、部位。
齿轮泵和螺杆泵的优缺点对比
齿轮泵和螺杆泵的优缺点对比
一、齿轮泵的优点及缺点
1、齿轮泵的优点：结构可靠、工作稳定、造价低，可输送无腐蚀的油类等粘性介质；泵本身自带安全阀，输送介质压头较高。
2、齿轮泵的缺点：不适用于输送含有固体颗粒的液体及高挥发性、低闪点的液体；长期运行时泵内的齿轮容易磨损；输送介质流量较小。
二、螺杆泵的优点及缺点
1、螺杆泵的优点：结构紧凑，流量及压力基本无脉动，而且压力较高，较之齿轮泵运行平稳、振动及噪声低；寿命长、效率高、适用的液体种类和粘度范围广。
2、螺杆泵的缺点：制造加工要求高，工作特性对粘度变化比较敏感，输送介质流量较小。
鸿海泵业供应高质量的油泵。
螺杆泵、离心泵、齿轮泵、屏蔽泵各自的适用范围？
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
螺杆泵适用于输送高粘度、易挥发、易结晶、易凝固的液体，如石油、化工、食品、医药等行业。
离心泵适用于输送低粘度、无固体颗粒、不易气化的液体，如自来水、工业水、石油化工、农业灌溉等行业。
齿轮泵适用于输送低、中粘度的液体，如机械油、燃料油、润滑油、液压油、化工液体等行业。
屏蔽泵适用于输送高温、高压、易结晶、易凝固、易氧化、易挥发、易燃、易爆的化工液体，如石油化工、冶金、轻工、制药等行业。
需要注意的是，以上仅为一般适用范围，具体应用场合需要根据液体性质、工作条件等综合考虑。
齿轮油泵的原理和特点
齿轮油泵的原理和特点
齿轮油泵的原理
齿轮油泵主要由齿轮、泵体、油封等组成。
其工作原理是通过齿轮的转动，使得泵腔内部的液体受压被强行输送流动，同时通过油封的密封，保证输送的液体不会泄漏出来。
齿轮油泵的特点
1.输送流量大：齿轮油泵能够通过增大齿轮的直径和减小齿轮之间的间
隙，以及加大泵体的尺寸，来增加其输送液体的流量。
2.输出压力稳定：由于齿轮油泵的工作原理是通过齿轮的转动来强制输
送液体，因此其输出的液体压力相对稳定，不会因为输送压力变化而导致流量的变化。
3.输出精度高：齿轮油泵因为具有较高的输出压力稳定性和输送流量控
制能力，因此在一些要求输出液体精度高的场合，其表现十分优秀。
4.维护成本低：由于齿轮油泵结构简单，部件较少，因此维护成本相对
较低。
同时，其部件易于更换维修，因此维护和保养成本也较低。
齿轮油泵的应用场合
齿轮油泵广泛应用于化工、石化、制药、食品、印染、纺织、涂料、能源等领域，特别是在一些要求精度高的场合，被广泛使用。
例如：
1.输送比较稠密的高粘度液体，如糊状物或高浓度浆料等。
2.输送需要一定精度要求的化学品等工业产品。
3.输送较高温度的液体，如液态聚合物等，要求高温性好。
4.接合其他设备时需要小的体积或小的安装空间，如空调循环泵、燃油
供给管道等。
齿轮油泵虽然在使用过程中，通过密封的设计和安装保证了较高的安全性和流量精度控制，但是在使用过程中还是需要在合适的时间进行维护保养才能够保证其性能和使用寿命。
齿轮泵的液力特性和气液混合特性
齿轮泵的液力特性和气液混合特性引言：齿轮泵是一种常见的液体输送装置，广泛应用于工业领域。
了解齿轮泵的液力特性和气液混合特性对于优化设计和运行具有重要意义。
本文将深入探讨齿轮泵的液力特性以及气液混合特性，旨在为相关领域的人士提供有价值的信息和参考。
一、齿轮泵的液力特性1. 齿轮泵的工作原理齿轮泵由一个驱动齿轮和一个被驱动齿轮组成。
当驱动齿轮转动时，被驱动齿轮也随之转动，从而实现液体的输送。
齿轮间的间隙和齿轮与外壳之间的间隙形成了密封腔，液体通过进口流入密封腔，随着齿轮转动被推送到出口处。
2. 齿轮泵的流量特性齿轮泵的流量特性主要取决于泵的几何参数和运行状态。
齿轮泵的流量与泵的转速和齿轮轮廓的几何特性有关，通常随着转速增加而增加。
此外，密封腔的体积和出口液体的压力也会对流量产生影响。
3. 齿轮泵的压力特性齿轮泵的压力特性取决于泵的转速、装置阻力和液体的黏度。
转速越高，压力越大；阻力越大，压力越小。
而液体的黏度会影响泵的运行状况和输出压力。
4. 齿轮泵的效率特性齿轮泵的效率是指泵输出功率与输入功率之比。
齿轮泵的效率通常受到泄漏、机械损失和黏液损失等因素的影响。
其中，泄漏是主要的能量损失来源，因此泵的设计应该尽量减少泄漏，提高泵的效率。
二、齿轮泵的气液混合特性1. 气液混合的原因齿轮泵在运行过程中，由于工况变化或操作失误，很容易发生气液混合的情况。
气体通常以形式吸入液体，并随液体一起被输送。
气液混合的原因主要有空气溶解在液体中、空气被吸入进入密封腔以及液体的泡沫化。
2. 气液混合对齿轮泵性能的影响气液混合对齿轮泵的性能有明显的影响。
首先，气液混合会降低泵的效率，使液体输送受阻。
其次，液体中的气体会导致泵的噪声和振动增加，同时加速齿轮和轴承的磨损，缩短泵的使用寿命。
此外，气液混合还会造成液位波动和流量脉动，影响液体的稳定性。
3. 预防气液混合的措施为了防止气液混合的发生，可以采取以下措施。
首先，合理设计泵的进口和出口管道，保证液体的均匀流动，最小化气体的溶解。
蠕动泵的工作原理
蠕动泵的工作原理蠕动泵，又称为蠕动泵、蠕动泵、齿轮泵或者蠕动泵，是一种能够通过蠕动运动实现液体输送的设备。
它采用了一种特殊的工作原理，能够有效地输送各种粘度的液体，包括高粘度和腐蚀性液体。
蠕动泵的工作原理可以简单地描述为以下几个步骤：1. 泵头结构：蠕动泵由一个泵头和一个驱动装置组成。
泵头通常由一个压缩管（也称为蠕动管）和一个压缩元件（也称为蠕动元件）组成。
压缩管通常是由柔软的材料制成，如橡胶或者硅胶。
压缩元件则是通过驱动装置的运动来压缩压缩管。
2. 压缩过程：当驱动装置开始运动时，压缩元件会施加压力在压缩管上。
这个压力会导致压缩管内的液体被压缩和推动。
由于压缩管的柔软性，液体只能朝一个方向流动，即从泵头的进口处流向出口处。
3. 蠕动运动：当压缩元件继续运动时，压缩管会被压缩和释放，产生一种蠕动运动。
这种蠕动运动使得液体在压缩管内以蠕动的方式前进，类似于蠕虫的运动。
这种运动方式使得蠕动泵能够输送各种粘度的液体，而不会受到液体的黏度和颗粒大小的限制。
4. 输送液体：蠕动泵通过蠕动运动将液体从进口处推向出口处。
当压缩元件继续运动时，液体味被连续地推送出去，形成一股稳定的流动。
蠕动泵可以实现正向和反向输送，可以根据需要调整输送方向和流量。
蠕动泵的工作原理使其具有以下几个优点：1. 适合于各种液体：蠕动泵可以输送各种粘度的液体，包括高粘度和腐蚀性液体。
它可以轻松处理含有颗粒或者固体颗粒的液体，而不会造成阻塞或者损坏泵。
2. 精确的流量控制：蠕动泵可以实现精确的流量控制，可以根据需要调整输送流量。
通过调整驱动装置的运动速度和压缩元件的位置，可以实现不同的流量要求。
3. 无泄漏和污染：由于蠕动泵的工作原理，液体只接触到压缩管的内部，不会与其他部件接触。
这意味着蠕动泵可以实现无泄漏和无污染的输送，非常适合于对液体纯度要求较高的应用。
4. 低维护成本：蠕动泵的结构相对简单，没有旋转部件和密封件，因此维护成本相对较低。
齿轮泵操作规程
齿轮泵操作与维护保养规程一、启动前准备1、操作人员穿戴好劳保用品，作业前认真进行危害辨识和风险分析，落实必要的风险削减措施。
2、准备好工用具并通知相关岗位。
检查进出口管道的阀门是否打开，仪器仪表等是否完好、泵机组周围是否清洁,无妨碍运转的杂物。
3、检查泵和流程的各紧固件是否牢固。
4、检查主动轴，看转动是否灵活，有无卡阻现象。
5、检查各类仪表、按钮、指示灯等是否齐全完好，电压应在380V ±10%范围内,电机接线及接地是否完好可靠。
6、首次启动应向泵内注入输送液体，启动前应全开吸入和排出管路中的阀门，严禁阀门关闭时启动。
检查吸入管路及泵轴密封是否渗漏,泵体内无凝结的流体和堵塞物。
7、验证电机转动方向，转向正确后方可启动。
二、泵的启动1、做好启动前的准备工作后，与相关岗位取得联系，确认无误后，按启动按钮启动电机，调整电流、电压、流量即可运行。
2、观察进出口压力变化是否正常，如有异常应及时查找原因。
三、泵的运行及检查1、在运转过程中注意轴承和泵体各部位温度，首次启动应不超过80℃，发现泵和电机的声音异常或电流表指针迅速上升，应立即停机检查。
2、检查泵的运转声音有无异常，注意填料密封的工作情况，若发生泄漏，视其程度将压盖拧紧但不允许拧得过紧；管道各部位不得有漏气、漏液现象。
压力波动在规定范围以内。
3、按时记录好有关资料数据。
四、停泵1、按停泵按钮停运泵。
2、待泵停止运转后，关闭泵的进出口阀门。
3、在有冰冻可能的情况下停泵，应放净泵及管路中的液体，以免冻裂。
五、维护和保养规程1、齿轮泵不适合输送粘度低的流体（如清水）。
2、经常检查泵及电机，如发现异常，应停机检查。
3、长期停泵，应将泵内液体全部放出，拆洗零件，涂防锈油。
4、密封机构若渗漏过多，应压紧压盖或拆开维修。
5、定期检查零配件，若损坏，更换零配件。
6、注意维护泵的清洁卫生，及时清理泄漏物料避免造成对泵的腐蚀。
六、常见故障及原因齿轮泵常见故障及原因最新文件仅供参考已改成word文本。
高粘度齿轮泵 粘度范围
高粘度齿轮泵粘度范围高粘度齿轮泵是一种能够处理粘度范围较大的液体的机械设备。
它广泛应用于化工、石油、制药、食品等行业中。
本文将介绍高粘度齿轮泵的相关知识。
一、高粘度齿轮泵的工作原理高粘度齿轮泵是一种正向位移泵，其工作原理基于齿轮的旋转。
泵的内部有两个齿轮，一个为驱动轮，一个为从动轮。
驱动轮通过电机带动旋转，从动轮则随之旋转。
液体从泵的进口处流入，经过齿轮的间隙被吸入，然后被推入泵体的出口处。
齿轮泵在工作时必须保证液体的进出口有一定的压差，以确保液体能够流通。
二、高粘度齿轮泵的特点1、适用范围广：高粘度齿轮泵适用于处理粘度范围较大的液体，包括高粘度、高温度、高黏度、高固含量等。
2、稳定性好：高粘度齿轮泵的结构简单、运转平稳，能够保证液体的稳定输送，不易出现堵塞和泄漏等问题。
3、易维护：高粘度齿轮泵的零件较少，易于维护和更换，降低了维修成本。
4、流量稳定：高粘度齿轮泵的流量稳定，不会因为液体粘度的变化而产生波动。
三、高粘度齿轮泵的应用高粘度齿轮泵广泛应用于各种工业领域，例如：1、化工行业：高粘度齿轮泵用于输送各种化工原料和成品，如酸、碱、树脂、油漆等。
2、石油行业：高粘度齿轮泵用于输送原油和石油制品，如石油蜡、重油、沥青等。
3、制药行业：高粘度齿轮泵用于输送制药原料和成品，如各种药物、医用液体等。
4、食品行业：高粘度齿轮泵用于输送各种食品原料和成品，如果酱、酱油、糖浆等。
四、高粘度齿轮泵的维护和保养1、定期清洗：高粘度齿轮泵在使用一段时间后，需要进行清洗和保养，以保证泵的正常工作。
2、定期更换润滑油：高粘度齿轮泵需要定期更换润滑油，以保证泵的运转平稳。
3、注意泵的温度：高粘度齿轮泵在工作时会产生热量，需要注意泵的温度，以免影响泵的正常工作。
4、注意泵的进出口压差：高粘度齿轮泵在工作时需要保证液体进出口有一定的压差，以确保液体能够流通。
五、总结高粘度齿轮泵是一种适用范围广、稳定性好、易维护、流量稳定的机械设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿轮泵输送液体不怕粘”
齿轮泵用于输送粘性较大的液体，如润滑油和燃烧油，不宜输送粘性较低的液体(例如水和汽油等)，不宜输送含有颗粒杂质的液体(影响泵的使用寿命)，可作为润滑系统油泵和液压系统油泵，广泛用于发动机、汽轮机、离心压缩机、机床以及其他设备。
齿轮泵工艺要求高，不易获得精确的匹配。
NBX系列直齿共轭内啮合齿轮泵是一种设计新颖具有国际先进水平的液压动力元件，它具有结构简单、噪音低、寿命长、污染敏感性小等优点。
广泛应用于矿山机械、工程机械、塑料机械、冶金机械、电站辅机、石油化工机械、食品包装机械、精密机床、通用机床等各种机械的液压系统。
技术创新特点：
1、特殊的齿形：NBX泵的外齿轮廓是直线、内齿圈是直线的共轭线
2、双级加压：NBX泵采用双级加压结构，不增加主轴载荷，提高泵的输出压力，延长泵的使用寿命。
3、液体动静压轴承：NBX泵没有轴向载荷，齿圈和泵壳之间的轴向间隙很小，其间充满油，形成一个动静压轴承。
小编推荐广大化工厂用泵、医药厂用泵首选上海市三星水泵厂上海意海耐腐蚀泵制造有限公司上海市新三星给排水设备有限公司转自：国际泵阀贸易网
4、模块化设计：NBX泵主要零件标准化程度高，适合于先进的模块化设计。
5、采用直齿共轭啮合原理，齿轮齿形采用直线，并建立最佳齿形角，齿圈的齿形采用直线共轭线，使之啮合后无困油区，从而达到工作稳、准、高、容积效率提升，噪音低的理想效果。
