DY型卧式多级离心泵
D、DG、、DF、DY、MD系列多级离心泵(D240-46D240-40)
概述D型泵是采用JB/T6435.2及GB5659-85《多级离心泵技术条件》、MT/T114-2005《煤矿用多级离心泵》制造的卧式分段式多级离心泵，它适合于输送清水（杂质含量小于1％，固体颗粒小于0.1毫米）及物理化学性质类似于清水的其它液体。
也可通过改变材质、密封型式和增加冷却系统而适用于输送热水、油品、腐蚀性介质等。
D型泵输送的介质温度不大于800C，适用于高层建筑或大型建筑的生活（增压）供水、排水和消防以及空调机组的冷却水循环等。
DG(锅炉给水泵)：输送的介质温度不大于105℃，适合于输送热水的场合。
如锅炉给水、城市和企业的供暖系统。
根据输送的介质不同D型泵可分为：DY(多级离心油泵)：输送不含固体颗粒、温度为-20~1050C、粘度小于120厘泊的油类和石油产品。
DF(耐腐蚀多级离心泵)：输送不含固体颗粒、温度为-20~1050C的腐蚀性液体。
MD(耐磨矿用多级离心泵)：输送颗粒含量≤１.５％，粘度≤０.５mm温度为-20~1050C的中性矿井水及其他类似的污水．参数范围：额定流量：6—740米3/小时额定杨程：40-690米（扬程的高低可通过增减泵的级数来达到）转速：2900转/分，1450转/分型号意义D（DG、DF、DY、MD） 4 6 — 5 0 × 1 0100 D（DG、DF、DY、MD）16 × 3泵的级数泵的级数泵的单级扬程（m）泵的单级扬程（m）泵的流量（m3/h）卧式多级泵卧式多级泵泵进口直径（m m）泵的轴承规格结构说明泵的结构参见结构图本系列多级泵为两端支承，泵通过弹性柱销联轴器与电机联接。
泵的旋转方向从驱动端看为顺时针旋转。
D型泵吸入口呈水平方向，出水口为垂直向上。
DG型泵的进出水口均为垂直向上。
多级泵存在着较大的轴向力（与泵的级数成正比），轴向力全部由平衡机构平衡，轴承不承受轴向力。
泵在运行时允许转子有轴向串动，故不能采用向心轴承。
轴承采用钙基黄油润滑。
多级离心泵的工作原理
多级离心泵的工作原理
多级离心泵主要应用于高层建筑供水,也可应用于厂矿、企业给排水以及低压锅炉循环用水。
DY型多级离心油泵是单吸、多级、分段式离心泵。
下面长沙水泵厂-宏力泵业小编来为大家介绍多级离心泵的工作原理。
当多级离心泵电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。
将每个叶轮逐级叠加之后，就获得一定扬程。
最后长沙水泵厂-宏力泵业小编温馨提示：当多级离心泵用来输送高温液体的泵，如电厂的锅炉给水泵，在启动多级离心泵前必须先暖泵。
水泵启时，高温给水流过泵内，会加速泵体内温度上升，从而导致泵内外零部件之间温差过大。
若没有足够长的传热时间和适当控制温升的措施，会使泵各处膨胀不均，造成泵体各部分变形、磨损、振动和轴承抱轴事故。

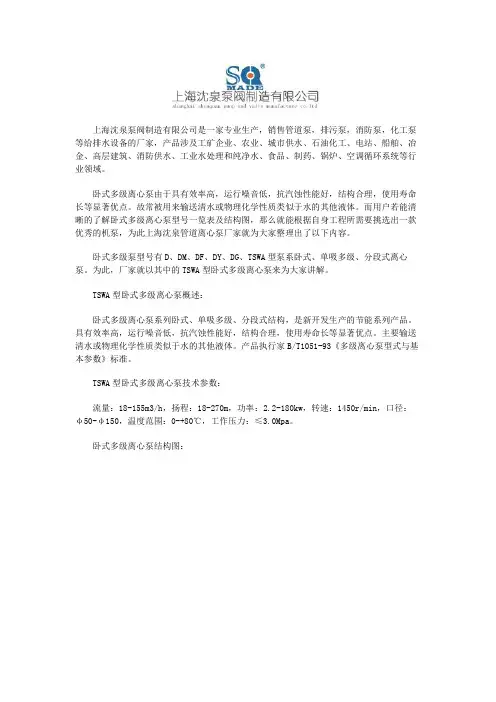

卧式多级离心泵型号一览表及结构图
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式多级离心泵由于具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
故常被用来输送清水或物理化学性质类似于水的其他液体。
而用户若能清晰的了解卧式多级离心泵型号一览表及结构图，那么就能根据自身工程所需要挑选出一款优秀的机泵，为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。
卧式多级泵型号有D、DM、DF、DY、DG、TSWA型泵系卧式、单吸多级、分段式离心泵。
为此，厂家就以其中的TSWA型卧式多级离心泵来为大家讲解。
TSWA型卧式多级离心泵概述：卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。
具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
主要输送清水或物理化学性质类似于水的其他液体。
产品执行家B/T1051-93《多级离心泵型式与基本参数》标准。
TSWA型卧式多级离心泵技术参数：流量：18-155m3/h，扬程：18-270m，功率：2.2-180kw，转速：1450r/min，口径：φ50-φ150，温度范围：0-+80℃，工作压力：≤3.0Mpa。
卧式多级离心泵结构图：卧式多级离心泵结构说明：本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。
本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。
泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮更好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。
25-50×12D、DG、DF、DY、MD多级离心泵
25-50×12D、DG、DF、DY、MD多级离心泵型号/参数：25-50×12流量：25m3/h 、 L/s扬程：600m转速：2950r/min轴功率：75.6kw配带电动机：110效率：%汽蚀量：54m叶轮直径：2.8mm进出口径：196mm出口口径：mm泵的重量：637kg25-50×12 D、DG、DF、DY、MD多级离心泵参考图长沙中联泵业有限公司是一家专业生产25-50×12D、DG、DF、DY、MD多级离心泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于25-50×12 D、DG、DF、DY、MD多级离心泵信息请咨询长沙中联泵业有限公司！。
水泵型号及技术参数大全
油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
允许进口压力0.6MPa。
YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。
管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
水泵型号及技术参数大全
水泵型号及技术参数大全油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
允许进口压力0.6MPa。
YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。
管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
卧式离心泵型号及参数
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
水泵型号及技术参数大全
油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。
DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
允许进口压力0.6MPa。
YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。
YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1. 该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。
管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
2. 该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。
IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。
ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。
卧式多级离心泵
卧式多级离心泵引言卧式多级离心泵是一种常见的工业设备，广泛应用于供水、排水、冷却循环和工业流程等领域。
它具有高效、节能、可靠性强等优点，因此在各个行业中得到了广泛的应用。
本文将对卧式多级离心泵的工作原理、结构特点、应用领域以及维护保养进行详细介绍。
一、工作原理卧式多级离心泵是一种通过叶轮和壳体之间运动的工作介质的动能转变为压力能的设备。
它由多个级别的叶轮和泵壳组成。
当泵的电机启动时，叶轮开始旋转，然后通过离心力将工作介质推出泵出口，从而实现了液体的输送。
在每个级别的叶轮中，液体被压缩，从而增加了泵的扬程和压力。
卧式多级离心泵一般采用平衡或反平衡式结构，以保证泵的稳定运行。
二、结构特点1. 泵壳：卧式多级离心泵的泵壳通常采用铸铁、不锈钢等材料制成，以保证泵的耐腐蚀性和耐用性。
同时，泵壳具有合理的结构设计，以减少泵内的水力损失和能耗。
2. 叶轮：卧式多级离心泵的叶轮一般采用叶片数目多、叶片形状合理的设计，以提高泵的效率和扬程。
叶轮的材质可以根据工作介质的特性进行选择，一般包括不锈钢、铸铁、铜合金等。
3. 机械密封：卧式多级离心泵通常采用机械密封来保证泵的密封性。
机械密封通常包括固定环、活动环、填料和密封润滑液等部分。
它们的合理选择和使用能够有效地防止泵内液体泄漏。
4. 电机：卧式多级离心泵的电机一般采用低噪音、高效率的设计，并且具有过热保护和防水性能等特点。
合适的电机能够提高泵的运行效率和稳定性。
三、应用领域卧式多级离心泵广泛应用于供水、排水、冷却循环和各种工业流程等领域。
具体的应用包括但不限于以下几个方面：1. 给水系统：卧式多级离心泵在城市给水系统中起到重要的作用。
它们能够将水从水源地抽送至各个供水站点，满足城市的日常用水需求。
2. 冷却循环：卧式多级离心泵在冷却循环系统中用于循环冷却介质，从而保持设备和工艺的稳定性。
例如，核电站、石油化工厂等都需要大量的冷却水进行循环。
3. 工业流程：卧式多级离心泵在各种工业流程中用于输送液体介质。
DY46-50多级离心油泵
DY85-45*6多级离心油泵 D——多级卧式离心泵 85 ——泵设计点流量为46m3/h 45——泵单级设计点扬程为30m 6——泵的级数为2
DY46-50多级离心油泵性能范围：
流量Q 6～850m3/h 扬程H 48～648m
54
必须汽 蚀余量
m
2.4 2.7 2.8
叶轮名 义直径 mm
194
进出 口径
mm
80 80
泵重 kg 270
15 4.17 206
19.1
44 2.4
DYⅠ2550×4 25 6.94 200 2980 25.2 30 YB200LⅠ－2 54 2.7
80
194
80 295
28 7.78 192
28 7.78 288
40.7
54 2.8
15 4.17 360.5
33.4
44 2.4
DYⅠ2550×7 25 6.94 350 2980 44.1 55 YB250M－2 54 2.7
28 7.78 336
47.5
54 2.8
15 4.17 412
38.2
44 2.4
DYⅠ2550×8 25 6.94 400 2980 50.4 75 YB280S－2 54 2.7
75 YB280S－2 54 2.7
28 7.78 480
67.8
54 2.8
15 4.17 566
52.5
44 2.4
DYⅠ2550×11 25 6.94 550 2980 69.3 90 YB280S－2 54 2.7
28 7.78 528
74.6
54 2.8
卧式多级离心泵型号及参数
卧式多级离心泵型号及参数1.DL型卧式多级离心泵DL型卧式多级离心泵是一种中等型泵，适用于输送清水及物理化学特性类似于清水的液体。
该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：2900r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm2.DG型卧式多级锅炉给水泵DG型卧式多级锅炉给水泵是一种专用泵，主要用于锅炉给水系统的供水。
该泵的参数如下：-流量范围：6.3-700m³/h-扬程范围：50-1500m-额定功率：1.5-400kW- 额定转速：2900r/min- 进口直径：φ40-φ300mm- 出口直径：φ32-φ250mm3.D型卧式多级离心泵D型卧式多级离心泵适用于输送清水及物理化学特性类似于清水的液体，广泛用于工矿企业、城市供水及排水等领域。
该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：970-2950r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm4.TSWA型卧式多级离心泵TSWA型卧式多级离心泵适用于输送纯净水及物理性质类似于纯净水的液体，广泛用于工业和城市供水、高层建筑增压供水、花园灌溉等。
该泵的参数如下：-流量范围：6.5-1200m³/h-扬程范围：15-780m-额定功率：5.5-1320kW- 额定转速：1480-2950r/min- 进口直径：φ100-φ400mm- 出口直径：φ65-φ300mm以上仅为几种常见的卧式多级离心泵型号及其参数，具体选型应根据实际需求和使用环境进行选择。
此外，还有一些其他型号的卧式多级离心泵可供选择，以满足不同领域和应用的需求。
DY450-60×11型卧式多级离心油泵
DY450-60*11型卧式多级离心油泵概述：DY450-60*11型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：660米，流量Q：450m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DY450-60*11型卧式多级离心油泵产品结构说明DY450-60*11型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DY450-60*11型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
基于振动分析的DY25303型多级离心泵故障诊断
第1期（总第131期）机械管理开发2013年2月No.1（SUM No.131）MECHANICAL MANAGEMENT AND DEVELOPMENT Feb.20130引言当今的设备越来越趋向于大型化、高速度、重载荷、连续运转。
旋转机械也不例外，如在我们农业灌溉及排涝系统中使用到的离心式水泵，温室大棚排风系统中使用到的叶片式风机，当出现故障可能会给生产生活带来不可弥补的损失，因此设备运行的好与坏就成了生产中最重要的一点。
在以往的维修方式中主要采用的是事后维修和定时维修。
事后维修：由于运行中的设备出现故障后，停机检修，会造成很大的经济损失；定时维修：成本高易造成二次损害；因此有必要采用先进的技术和理念来解决这一类问题，以达到经济最大化。
先进的维修方式就是预知维修——基于振动的旋转机械设备故障诊断技术[1]。
1基于振动的故障诊断方式图1机械设备故障诊断流程故障诊断的方式有很多，例如常见的有：油液的铁谱分析诊断技术、噪声分析诊断技术、温度检测诊断技术、压力与流量诊断技术、振动分析诊断技术[2]。
而基于振动的故障诊断技术是目前机械故障诊断最常用的方法，它主要通过对机械振动在时域、幅值域、时差域、频域以及其他领域对传感器所采集到的信号进行分析和处理。
提取故障信息，发现故障位置，从而进行故障诊断，如图1所示为机械设备故障诊断流程。
在实际应用中，频域分析是使用最广泛，也是故障诊断中比较成熟的一个。
我们通过傅里叶变化（FFT ）可以提取到旋转机械振动信号的基频（旋转频率）以及各个谐波及次谐波的分频。
水泵、风机等机械设备都是旋转设备，在正常运行时存在大量的周期信号，而频谱图更好地把这些周期性信号分开，形成以基频为基础的图谱。
根据不同的故障特征就可以对应某种特定的频谱。
例如：转子不平衡主要对应基频处振幅增大；转子与联轴器不对中主要表现为2倍频、4倍频振动成分；连接基础松动主要表现3倍频、5倍频、7倍频等高阶奇数倍频分量增加；但并不是根据频谱图就一定能判断出设备故障，因为对于不同的故障特征，频谱图有可能非常相似。
D、MD、DF、DY型单吸多级节段式离心泵
D、MD、DF、DY型单吸多级节段式离心泵Type D、MD、DF、DY Single-suction Multi-stage Centrifugal Pump该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
MD型泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其它污水，被输送介质的温度不高于80℃，适于钢铁厂、矿山排水、污水输送等场合。
DF型泵供输送温度为-20℃～105℃，不含固体颗粒，有腐蚀性的液体。
DY型泵用于输送不含固体颗粒，温度为-20℃～150℃，粘度小于120厘沲的油类和石油产品。
以上各型泵的进口允许压力均不超过0.6MPa。
The serial pump is multi-stage sectional centrifugal pump with the excellent hydraulic model,it has advantages of high-efficiency,energy-saving,wide performance range,operating safely and steadily,low noise,long life and convenience for installing and repairing etc.It can deliver heat water,oil,corrosive or wearable medium by changing material of pump.Type D pump is used in mine and urban project for delivering clear water without solid particles or other liquids which are physically or chemically similar to clear water.The temperature of liquids are not be over80℃.Type MD pump is used to deliver neutral water with solid particles below1.5% (viscosity less than0.5mm)and other sewage.It is suitable for using in steel factory and mine etc.The temperature of liquids can not exceed80℃.Type DF pump is used for delivering corrosive liquids without solid particles, the temperature of liquids is-20℃.～105℃.Type DY pump is used for delivering oil and petroleum products without solid particles and viscosity below120centistokes,the temperature of liquids is -20℃.～150℃The inlet pressure of all above pumps is less than0.6Mpa..D（MD、DF、DY）85-67×3D—多级卧式离心泵MD—耐磨多级离心泵DF—多级耐腐蚀离心泵DY—多级离心油泵85—泵设计点流量为85m³/h67—泵单级设计点扬程为67m3—泵的级数为3D（MD、DF、DY）85-67×3D—Multi-stage horizontal centrifugal pumpMD—Multi-stage wearable centrifugal pumpDF—Multi-stage anti-corrosive centrifugal pumpDY—Multi-stage centrifugal oil pump85—The capacity is85m3/h at design point67—The single stage head is67m at design point3—The stage number is3stage流量：6.3～600m3/h扬程：22.8～650mCapacity Q:6.3～600m3/hHead H：22.8～650mD、MD、DF、DY型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。
DY6-80×11多级离心泵
DY6-80×11多级离心泵
DY6-80×11多级离心泵概述：
DY6-80×11多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6YPa。
DY6-80×11多级离心泵参数范围：
流量Q 6Y3/h
扬程H 880Y
DY6-80×10多级离心泵型号说明：DY6-80×11
“DY”－表示单吸卧式多级节段式水泵。
“6”－表示泵的流量（Y3/h）。
“80”－表示泵的单级扬程（Y）。
“11”－表示级数。
DY6-80×11多级离心泵结构型式：DY6-80×11多级离心泵为卧式安装。
除
DY16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有DY 型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DY85-67，DY155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
DY6-80×11多级离心泵主要零件材质：多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
DY型卧式多级离心泵
DY型卧式多级离心泵概述该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。
具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。
可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。
我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。
DY型：DY型泵用于输送不含固体颗粒、温度为一20℃～105℃、粘度小于120厘沲的油类和石油产品。
另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
结构特点本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：2.1定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2.2转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
2.3平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
型号说明例：DY46-50×4DY—多级离心油泵46—设计点流量为46m3/h50—设计点单级扬程为50m4—级数为4级例：100D16×3100—泵吸入口直径为100mmD—多级离心清水泵16—泵设计点单级扬程为16m3—级数为3级性能范围流量：Q=3.75～840m3/h扬程：H=19～680mDY型卧式多级离心泵DY型卧式多级离心泵结构图DY型泵参数流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径m3/h L/s mr/minKW电机功率KW电机型号6-25×33.756.37.51.041.52.081.952.522.8329501.952.522.834 Y112M-2405153222.5φ1396-25×43.756.37.51.041.52.082.63.363.7729502.63.363.777.5Y132S2-2405153222.5φ1396-25×53.756.37.51.041.52.083.054.24.7229503.054.24.727.5Y132S2-2405153222.5φ1396-25×63.756.37.51.041.52.083.95.045.6629503.95.045.6611Y160M1-2405153222.5φ1396-25×73.756.37.51.041.52.084.555.886.629504.555.886.611Y160M1-2405153222.5φ1396-25×8 3.75 1.04 5.2 2950 5.2 15 Y160M2-40 2 φ1396.37.5 1.52.086.727.556.727.552 515322.56-25×93.756.37.51.041.52.085.857.568.4929505.857.568.4915Y160M2-2405153222.5φ1396-25×103.756.37.51.041.52.086.518.419.4429506.518.419.4418.5 Y160L-2405153222.5φ1396-25×113.756.37.51.041.52.087.169.2510.3829507.169.2510.3818.5 Y160L-2405153222.5φ1396-25×123.756.37.51.041.52.087.8110.0911.3329507.8110.0911.3318.5 Y160L-2405153222.5φ1396-50×33.756.37.51.041.52.084.977.148.429504.977.148.411Y160M1-2323635333.5φ1986-50×43.756.37.51.041.52.086.639.5310.8929506.639.5310.8918.5 Y160L-2323635333.5φ1986-50×53.756.31.041.58.2912.229508.2912.2522 Y180M-2323633φ1987.5 2.08 513.6113.61 35 3.56-50×63.756.37.51.041.52.089.9514.2916.3329509.9514.2916.3330Y200L1-2323635333.5φ1986-50×73.756.37.51.041.752.08364350336295011.6116.6819.0830Y200L1-2323635333.5φ1986-50×83.756.37.51.041.752.08416400384295013.2719.621.7837Y200L2-2323635333.5φ1986-50×93.756.37.51.041.752.08468450432295014.9322.0524.537Y200L2-2323635333.5φ1986-50×103.756.37.51.041.752.08520500480295016.5924.527.2345 Y225M-2323635333.5φ1986-50×113.756.37.51.041.752.08572550528295018.2526.9629.9545 Y225M-2323635333.5φ1986-50×123.756.37.51.041.752.08624600576295019.9129.4132.6755 Y250M-2323635333.5φ19812-25×37.512.5152.083.474.1784.6756929503.594.44.947.5Y132S2-2485857222.5φ14612-25×47.512.5152.083.474.17112.81009229504.795.866.5911Y160M1-2485857222.5φ14612-25×57.512.5152.083.474.1714112511529505.997.338.2411Y160M1-2485857222.5φ14612-25×67.512.5152.083.474.17169.215013829507.198.89.8815Y160M2-2485857222.5φ14612-25×77.512.5152.083.474.17197.417516129508.3910.2711.5315Y160M2-2485857222.5φ14612-25×87.512.5152.083.474.17225.620018429509.5911.7313.1818.5 Y160L-2485857222.5φ14612-25×97.512.5152.083.474.17253.8225207295010.7913.214.8318.5 Y160L-2485857222.5φ14612-25×107.512.5152.083.474.17282250230295011.9914.6716.4822 Y180M-2485857222.5φ14612-25×117.512.5152.083.474.17310.2275253295013.1916.1418.1322 Y180M-2485857222.5φ14612-25×127.512.5152.083.474.17338.4300276295014.3917.619.7730Y200L1-2485857222.5φ14612-50×37.512.5152.083.474.171081009329507.8710.4211.8715Y160M2-2424948222.5φ19812-50×47.512.5152.083.474.17216200186295010.513.8915.8222Y180M一2424948222.5φ19812-50×57.512.5152.083.474.17270250232.5295013.1317.3619.7830Y200L一2424948222.5φ19812-50×67.512.5152.083.474.17324300279295015.7520.8423.7430Y200L1-2424948222.5φ19812-50×77.512.52.083.47378350295018.3824.3137Y200L2-2424922φ19815 4.17 325.527.7 48 2.512-50×87.512.5152.083.474.1743240037229502127.7831.6145 Y225M-2424948222.5φ19812-50×97.512.5152.083.474.17486450418.5295023.6331.2635.6145Y225M一2424948222.5φ19812-50×107.512.5152.083.474.17540500465295026.2634.7339.5755Y250M一2424948222.5φ19812-50×117.512.5152.083.474.17594550511.5295028.8838.243.5355Y250M一2424948222.5φ19812-50×127.512.5152.083.474.17648600558295031.5141.6847.4875Y280S一2424948222.5φ1986-80×34.267.51.171.672.08252240220295013.5520.4424.330Y200L1-23840372.42.94.6φ2356-80×44.267.51.171.672.08332320300295017.8627.2533.1445 Y225M-23840372.42.94.6φ23512-80×57.512.5152.083.474.17412400380295022.1634.0641.9855 Y250M-23840372.42.94.6φ23512-80×67.512.5152.083.474.17492480460295026.4640.8650.8255 Y250M-23840372.42.94.6φ23512-80×77.512.5152.083.474.17572560540295030.7647.659.6675 Y280S-23840372.42.94.6φ23512-80×87.512.5152.083.474.17652640600295035.0754.566.2875 Y280S-23840372.42.94.6φ23512-80×97.512.5152.083.474.17732720680295039.3761.3175.1290 Y280M-23840372.42.94.6φ23512-80×107.512.5152.083.474.17812800760295043.6768.1383.9690 Y280M-23840372.42.94.6φ23512-80×117.512.5152.083.474.17892880840295047.9774.9492.8110 Y315S-23840372.42.94.6φ23512-80×127.512.5152.083.474.17982860920295052.8173.23101.64132 Y315M-23840372.42.94.6φ23525-30×31525304.176.948.331029082.529507.579.149.9115Y160M2-25567682.22.22.4φ16025-30×41525304.176.948.33136120110295010.112.1913.2115Y160M2-25567682.42.94.6φ16025-30×51525304.176.948.33170150137.5295012.6215.2416.5222 Y180M-25567682.42.94.6φ16025-30×61525304.176.948.33204180165295015.1518.2919.8230Y200L1-25567682.42.94.6φ16025-30×71525304.176.948.33238210192.5295017.6721.3323.1230Y200L1-25567682.42.94.6φ16025-30×81525304.176.948.33272240220295020.224.3826.4337Y200L2-25567682.42.94.6φ16025-30×91525304.176.948.33306270247.5295022.7227.4329.7337Y200L2-25567682.22.22.4φ16025-30×1015254.176.94340300295025.2530.4845 Y225M-255672.22.2φ16030 8.33 275 33.04 68 2.425-50×31525284.176.947.78154.5150144295012.6217.021822 Y180M-25060612.42.72.8φ19625-50×41525284.176.947.78206200192295016.8322.692430Y200L1-25060612.42.72.8φ19625-50×51525284.176.947.78257.5250240295021.0328.363037Y200L2-25060612.42.72.8φ19625-50×61525284.176.947.78309300288295025.2434.043645 Y225M-25060612.42.72.8φ19625-50×71525284.176.947.78360.5350336295029.4539.714255 Y250M-25060612.42.72.8φ19625-50×81525284.176.947.78412400384295033.6645.384875 Y280S-25060612.42.72.8φ19625-50×91525284.176.947.78463.5450432295037.8651.065475 Y280S-25060612.42.72.8φ19625-50×101525284.176.947.78515500480295042.0756.736075 Y2806-25060612.42.72.8φ19625-50×111525284.176.947.78566550528295046.2462.46690 Y280M-25060612.42.72.8φ19625-50×121525284.176.947.78618600576295050.4968.0872110 Y315S-25060612.42.72.8φ19625-80×51525304.176.948.33440400380295038.2450.4355.4375 Y280S-24754563.13.33.8φ26025-80×61525304.176.948.33528480456295045.8960.5166.5290 Y280M-24754563.13.33.8φ26025-80×71525304.176.948.33616560532295053.5370.677.6190 Y280M-24754563.13.33.8φ26025-80×81525304.176.948.33704640608295061.1880.6988.7110 Y315S-24754563.13.33.8φ26025-80×91525304.176.948.33792720684295068.8390.7799.78132 Y315M-24754563.13.33.8φ26025-80×1015254.176.94880800295076.48100.8132 Y315M-247543.13.3φ26030 8.33 760 6110.8756 3.825-80×111525304.176.948.33928880818295086.3110.72120.36160Y315L1-24754563.13.33.8φ26025-80×121525304.176.948.331013960893295096.15121.02138.9160Y315L1-24754563.13.33.8φ26046-30×33046558.3312.815.31029081295012.0715.0316.3922 Y180M-26975742.42.84.6φ16246-30×43046558.3312.815.3136120108295016.120.0421.8630Y200L1-26975742.42.84.6φ16246-30×53046558.3312.815.3170150135295020.1225.0527.3237Y200L2-26975742.42.84.6φ16246-30×63046558.3312.815.3204180162295024.1530.0632.7937Y200L2-26975742.42.84.6φ16246-30×730468.3312.8238210295028.1835.0745 Y225M-269752.42.8φ16255 15.3 189 38.25 74 4.646-30×83046558.3312.815.3272240216295032.240.0843.7255 Y250M-26975742.42.84.6φ16246-30×93046558.3312.815.3306270243295036.2345.0949.1855 Y250M-26975742.42.84.6φ16246-30×103046558.3312.815.3340300270295040.2550.154.6575 Y280S-26975742.42.84.6φ16246-50×33046558.3312.815.3166.5150138295022.2926.8429.1137Y200L2-26170712.52.83.2φ21046-50×43046558.3312.815.3222200184295029.7335.7938.8145 Y225M-26170712.52.83.2φ21046-50×53046558.3312.815.3277.5250230295037.1644.7448.5255 Y250M-26170712.52.83.2φ21046-50×63046558.3312.815.3333300276295044.5953.6858.2275 Y280S-26170712.52.83.2φ21046-50×730468.3312.8388.5295052.0362.6390 Y280M-261702.52.8φ21055 15.3 35032267.92 71 3.246-50×83046558.3312.815.3444400368295059.4671.5877.6390 Y280M-26170712.52.83.2φ21046-50×93046558.3312.815.3499.5450414295066.8980.5387.33110 Y315S-26170712.52.83.2φ21046-50×103046558.3312.815.3555500460295074.3389.4897.04132 Y315M-26170712.52.83.2φ21046-50×113046558.3312.815.3610.5550506295081.7698.42106.74132 Y315M-26170712.52.83.2φ21046-50×123046558.3312.815.3666600552295089.19107.37116.45132 Y315M-26170712.52.83.2φ21046-80×546 12.78440400380295054.8378.2985.97160Y315L1-25964653.94.05.5φ26046-80×655 15.28528480295065.898.95110 Y315S-259643.94.0φ260456 103.1665 5.546-80×730 8.33 616560532295076.76109.61120.36132 Y315M-25964653.94.05.5φ26046-80×846 12.78704640608295087.73125.27137.55160Y315L1-25964653.94.05.5φ26046-80×92746547.512.515792720684295098.7140.93154.75220Y315M1-25964653.945.5φ26046-80×102746547.512.5158808007602950109.67156.59171.94220Y315M1-25964653.945.5φ26046-80×112746547.512.5159688808362950127.18172.3250Y355M2-25964653.945.5φ2606 189.2 546-80×122746547.512.51510569609122950131.69188.03206.66280Y355L1-25964653.945.5φ26085-45×3558510015.323.627.8153135117295033.740.5841.9255 Y250M-26877763.24.25.2φ20085-45×4558510015.323.627.8204180156295044.9354.1155.8975 Y280S-26877763.24.25.2φ20085-45×5558510015.323.627.8255225195295056.1667.6469.8790 Y280M-26877763.24.25.2φ20085-45×6558510015.323.627.8306270234295067.481.1683.84110 Y315S-26877763.24.25.2φ20085-45×7558510015.323.627.8357315273295078.6394.6997.82132 Y315M-26877763.24.25.2φ20085-45×8558515.323.6408360295089.88108.2132 Y315M-268773.24.2φ200100 27.8 312 2111.7976 5.285-45×9558510015.323.627.84594053512950101.1121.75125.77160Y315L1-26877763.24.25.2φ20085-45×10558510015.323.627.85104503902950118.5140.7148.6185 Y315L-26877763.24.25.2φ20085-67×3558510015.323.627.8222201183295053.6364.6268.2690 Y280M-26272733.34.04.4φ23585-67×4558510015.323.627.8296268244295071.586.1691.02110 Y315S-26272733.34.04.4φ23585-67×5558510015.323.627.8370335305295089.38107.7113.78132 Y315M-26272733.34.04.4φ23585-67×6558510015.323.627.84444023662950107.26129.24136.5160Y315L1-26272733.34.04.4φ235385-67×7558510015.323.627.85184694272950125.14150.78159.29185 Y315L-26272733.34.04.4φ23585-67×8558510015.323.627.85925364882950143.01172.32182.05220Y315M1-26272733.34.04.4φ23585-67×9558510015.323.627.86666035492950160.89193.86204.8250Y355M2-26272733.34.04.4φ23585-67×10558510015.323.627.87406706102950187.9220239280Y355L1-26272733.34.04.4φ23585-80×4518510214.723.628.3352320304295082.86105.82118.93132 Y315M-25970713.54.54.3φ25585-80×5518510214.723.628.34404003802950103.57132.27148.66185 Y315L-25970713.54.54.3φ25585-80×6518510214.723.628.35284804562950124.29158.73178.4200Y315L2-25970713.54.54.3φ25585-80×7518510214.723.628.36165605322950145185.18208.13250Y315M2-25970713.54.54.3φ25585-80×8518510214.723.628.37046406082950165.72211.64237.87280Y355L1-25970713.54.54.3φ25585-80×9518510214.723.628.37927206842950186.44238.09315Y355L2-25970713.54.54.3φ255267.685-80×10518510214.723.628.38808007602950207.15264.55297.33355Y3555-2(6KV)5970713.54.54.3φ25585-100×3518510215.323.628.3330300285295093.53106.83123.69132 Y315M-24965643.84.64.4φ28285-100×4518510215.323.628.34404003802950124.71142.45164.93185 Y315L-24965643.84.64.4φ28285-100×5518510215.323.628.351851022950155.89178.06206.16220Y355M1-24965643.84.64.4φ28285-100×6518515.323.651852950187.07280Y355L1-249653.84.6φ282102 28.3 102 213.67247.3964 4.485-100×7518510215.323.628.351851022950218.25249.28288.62315Y355L2-24965643.84.64.4φ28285-100×8518510215.323.628.351851022950249.43284.9329.86355Y3555-26KV4965643.84.64.4φ28285-100×9518510215.323.628.351851022950280.61320.51371.09400Y3556-26KV4965643.84.64.4φ28285-100×1 0 518510215.323.628.351851022950311.79356.12412.3450Y4001-26KV4965643.84.64.4φ2822120-50×39612014026.733.338.9165150126.9295060.7562.8462.8390 Y280M-27178773.25.16.7φ213120-50×49612014026.733.338.9220200169.229508183.7983.77110 Y315S-27178773.25.16.7φ213120-50×59612014026.733.338.9275250211.52950101.26104.74104.72132 Y315M-27178773.25.16.7φ213120-50×69612014026.733.338.9330300253.82950121.51125.69125.66160Y315L1-27178773.25.16.7φ213120-50×79612014026.733.338.9385350296.12950141.76146.63146.6200Y315L2-27178773.25.16.7φ2131120-50×89612014026.733.338.9440400338.42950162.01167.58167.55200Y315L2-27178773.25.16.7φ213120-50×99612014026.733.338.9495450380.72950182.27188.53188.5280Y355M1-27178773.25.16.7φ213120-50×1 0 9612014026.733.338.95455004302950200.8209.61213.45250Y355M2-27178773.25.16.7φ213120-100×4 9612014426.733.3404203943602950161.5176.4190.8220Y355M1-26873743.84.55.5φ275120-100×5 9612014426.733.340525492.54502950201.8220.5238.5250Y355M2-26873743.84.55.5φ275120-100×6 9612026.733.36305912950242.2264.6315Y355L2-268733.84.5φ275144 40 540 286.2 74 5.5120-100×7 9612014426.733.340735689.56302950282.6308.7333.9355 Y3555-26873743.84.55.5φ275120-100×8 9612014426.733.3408407887202950323352.8381.6400 Y3556-26873743.84.55.5φ275120-100×9 9612014426.733.340945886.58102950363.3396.9429.3450 Y4001-26873743.84.55.5φ275120-100×10 9612014426.733.34010509859002950403.7441476.9500 Y4002-26873743.84.55.5φ275120-100×11 9612014426.733.34011551083.59902950444.1485.1524.7560 Y4003-26873743.84.55.5φ275120-100×12 9612014426.733.3401260118210802950484.5529.2572.4630 Y4004-26873743.84.55.5φ275150-30×311915019033.141.752.8999085.5295044.5644.8254.6175 Y280S-27282813.84.35φ172150-30×4119 33.1 132 2950 59.41 90 Y280M-2 72 3.8 φ172150 190 41.752.812011459.7872.8282814.35150-30×511915019033.141.752.8165150142.5295074.2674.7295.34110 Y315S-27282813.84.35φ172150-30×611915019033.141.752.8198180171295089.1289.67109.23132 Y315M-27282813.84.35φ172150-30×711915019033.141.752.8231210119.52950103.97104.61127.44160Y315L1-27282813.84.35φ172150-30×811915019033.141.752.82642402282950118.82119.56145.64160Y315L1-27282813.84.35φ172150-30×911915019033.141.752.8297270256.52950133.68134.5163.8185 Y315L-27282813.84.35φ172。
DYI、DYII、DYIII、DY、YD型多级离心冷油泵说明书
YB315S-2
132
YB315M1-2
132
YB315M1-2
132
YB315M1-2
90
YB280M-2
110
YB315S-2
132
YB315M1-2
160
YB315M2-2
效率 η ％ 53 63 63 53 63 63 53 63 63 53 63 63 53 63 63 53 63 63 53 63 63 53 63 63 54 65 65 54 65 65 54 65 65 54 65 65
-1-
我们的质量信誉，是您最佳的选择
概述
DYⅠ、DYⅡ、DYⅢ、DY、YD 型泵均系单吸多级节段式离心冷油泵。适用于石油化 工厂，用来输送不含固体颗粒的粘度小于 120 厘沲的油类和石油产品。介质温度 t-20～150 ℃，允许进口压力 0.6MPa。
型号说明
DYI155-67×5 DY--单吸多级节段式离心冷油泵 I--I 类材质，铸铁；Ⅱ类为铸钢；Ⅲ类为铸不锈钢。 155--设计流量（m3/h） 67--单级设计扬程（m） 5--泵级数
CHANGSHA JINGONG SPECIAL KIND PUMP FACTORY
DYI DYII DYIII DY YD 2006.05 NO.01
目录
我们的质量信誉，是您最佳的选择
概述 ............................................................................................................1 型号说明 ....................................................................................................1 参数范围 ....................................................................................................2 结构形式 ....................................................................................................2 旋转方向 ....................................................................................................2 主要零件材质 ............................................................................................2 成套范围 ....................................................................................................2 结构图 ........................................................................................................3 性能参数表 ................................................................................................4
卧式离心水泵型号参数
卧式离心水泵型号参数卧式离心水泵是一种常见的工业设备，广泛应用于水处理、供水、排水、农田灌溉等领域。
不同型号的卧式离心水泵具有不同的参数，下面将对常见的几种型号进行介绍。
型号一：XBD卧式离心消防泵XBD卧式离心消防泵是一种专用于消防系统的泵，具有以下参数：1. 流量范围：2-1000L/s2. 扬程范围：5-200m3. 功率范围：0.37-160kW4. 进口直径：50-500mm5. 出口直径：32-400mm这种泵采用卧式结构，具有结构紧凑、运行平稳、噪音低等特点，适用于各种消防系统的供水。
型号二：IS卧式单级单吸离心泵IS卧式单级单吸离心泵是一种广泛应用于工农业生产和城市供水排水的常用泵，参数如下：1. 流量范围：1.5-600L/s2. 扬程范围：5-125m3. 功率范围：0.55-400kW4. 进口直径：50-600mm5. 出口直径：32-500mm这种泵结构简单，运行可靠，适用于输送清水或物理化学性质类似于清水的液体。
型号三：DL卧式多级离心泵DL卧式多级离心泵是一种适用于供热、供暖、供水等系统的泵，具有以下参数：1. 流量范围：3.75-840L/s2. 扬程范围：50-1500m3. 功率范围：1.5-1800kW4. 进口直径：40-300mm5. 出口直径：25-200mm这种泵采用多级结构，能够提供较高的扬程，适用于长距离输送或高层建筑供水。
型号四：S卧式双吸离心泵S卧式双吸离心泵是一种用途广泛的大型泵，参数如下：1. 流量范围：68-30000L/s2. 扬程范围：6-180m3. 功率范围：22-5000kW4. 进口直径：150-1800mm5. 出口直径：100-1600mm这种泵具有双吸结构，能够提供较大的流量和较低的扬程，适用于大型供水工程和工业系统。
总结：卧式离心水泵的型号参数有很多种，每种型号适用于不同的工农业生产和城市供水排水需求。
在选择使用时，需要根据具体的工程要求和性能参数进行合理的选择。
