HP5200l硒鼓加粉图解
HP5200硒鼓加粉图解

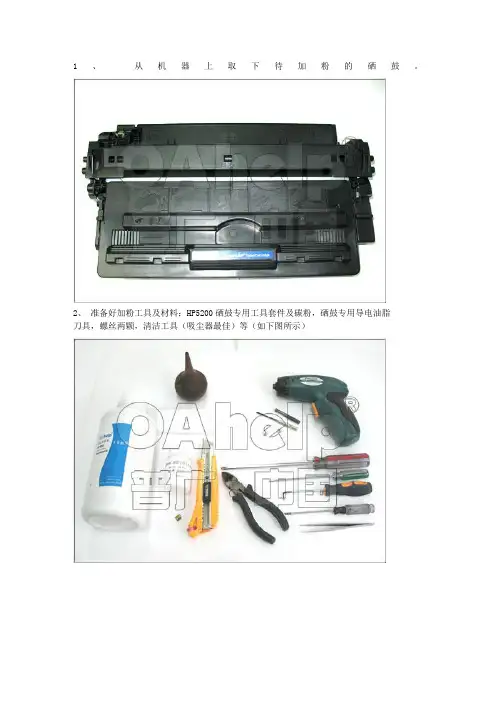

1、从机器上取下待加粉的硒鼓。
2、准备好加粉工具及材料：HP5200硒鼓专用工具套件及碳粉，硒鼓专用导电油脂刀具，螺丝两颗，清洁工具（吸尘器最佳）等（如下图所示）3、取硒鼓如图处，用镊子夹取弹簧一端至卡槽处,以免在拆动过程中弹出。
4、用一字螺丝刀从里往外撬下轴芯。
5、取下鼓芯，注意不要划伤鼓芯。
6、用带钩的工具取出充电辊。
7、从硒鼓如下图位置，伸入螺丝刀至刮板固定螺丝处，拆下并取出刮板。
8、硒鼓固定铁销在如下图中所示位置。
9、用细尖的工具顶出固定铁销。
10、取出轴芯，使用同样的方法取下另一端固定铁销。
11、分开硒鼓两部分。
12、取废粉仓部分，清空仓内碳粉及刮板上的碳粉，取少许硒鼓专用导电油脂。
13、把硒鼓专用油脂涂在黑色充电辊轴套上，装上充电辊，转动几周。
14、装上鼓芯，顶入固定轴芯，注意弹簧直的一端对准卡位（如下图）装好后拨动黑色塑料，是否回位，自动归位为正常。
15、取粉仓部分，使用专用钻头装上电动工具，垂直对准如下图孔内中心，开孔。
16、用刀具或锯条切开如下图位置。
17、取下侧板。
18、取下磁辊，清空仓内余粉，清理磁辊及粉仓刮板。
（有条件的话，使用吸尘器最佳）19、用刀具或锯条切下如下图所示位置。
20、切下如下图侧板上的如图位置。
21、用专用工具钻头在如图位置开孔。
22、用专用工具钻头在粉盒上如下图位置上开孔。
23、同样也在如下图位置上开孔，以便固定侧板和便于下次加粉方便。
24、添加代用碳粉，加好后清理两侧海棉上的碳粉，装上磁辊。
25、装上粉仓侧板。
26、取备用螺丝，装上如下图的两个位置。
27、转动磁辊齿轮，看粉仓是否转动轻松，如果转动很吃力，则磁辊安装不正确。
28、合上粉仓与废粉仓，装上固定铁销。
29、用刀具削除固定芯片上的塑料，取下芯片。
30、更换代用芯片，上机测试。
HP硒鼓加粉图解教程
HP硒鼓加粉教程:12A加粉图解概述：一、分离硒鼓1)准备好工具与硒鼓.2)先用镊子将硒鼓边上的小弹簧拆下来.3)将硒鼓拿起,用起子拆下管鼓芯盖子上的两颗镙丝.4)拿下管鼓芯的盖子.将鼓芯推出,且用手慢慢轻轻的抽出鼓芯.5)用尖嘴钳将硒鼓的充电辊拆下来6)将硒鼓拿起,这时可以看到硒鼓里面的铁销钉.准备好尖的小起子用小起子去顶那个小铁销...7）将感光鼓两边支架分开二、清理粉仓、装碳粉1、拿起碳粉一侧的组件，取下一个固定螺丝钉。
2、拔出外壳后，会发现一个白色的半透明的小塑料盖，加粉时取下此盖即可。
3、抽出磁辊清空粉仓。
4、清洁后装上磁辊5、取下乳白色的加粉盖，将专用墨粉注入粉仓内。
6、盖上塑料盖。
7、装好最外边的塑料盖8、拧上螺丝，此时碳粉已经加充完毕，粉仓一侧也已复原完成。
三、清洁废粉仓拿起废粉仓一边，取下定位弹簧，拧下两个螺丝，取下刮板，仔细清空废粉仓后复原。
四、复原硒鼓将粉仓及废粉收集仓拼在一起，并将两边的定位销钉分别入位，此硒鼓即告更新成功。
当然还必须上机测试。
当测试纸面出现有规律性黑点时，证明感光鼓有损操作步骤；一、分离硒鼓1)准备好工具与硒鼓,硒鼓要水平放置于桌面上。
2)先用镊子将硒鼓边上的小弹簧拆下来3)将硒鼓拿起,用起子拆下管鼓芯盖子上的两颗镙丝4)拿下管鼓芯的盖子.将鼓芯推出,且用手慢慢轻轻的抽出鼓芯5)用尖嘴钳将硒鼓的充电辊PCR拆下来,不要用力或者溶剂冲洗充电辊，以免破坏表面涂层；6)将硒鼓拿起,这时可以看到硒鼓里面的铁销钉.准备好尖的小起子用小起子去顶那个小铁销...7）将感光鼓两边支架分开二、清理粉仓、装碳粉1、拿起碳粉一侧的组件，取下一个固定螺丝钉。
2、拔出外壳后，会发现一个白色的半透明的小塑料盖，加粉时取下此盖即可。
3、抽出磁辊清空粉仓4、清洁后装上磁辊5、取下乳白色的加粉盖，将专用墨粉注入粉仓内6、盖上塑料盖7、封盖（加满粉后，盖上盖子），用手稍微转动磁辊，使粉均匀布在磁辊，晃动一下，看看漏不漏粉。
硒鼓加粉步骤详解，一步一步教你怎样给硒鼓加粉
硒鼓加粉步骤详解，一步一步教你怎样给硒鼓加粉12A硒鼓适用以下型号打印机：HP LASERJET1010 1015 1020 1022 3015 3020 3030佳能 2900 3000第一步：摘下鼓芯右侧拉簧（切记勿丢失，丢失后硒鼓打印这一侧将会颜色淡或空白）第二步：用十字螺丝刀拆下有两个螺丝的侧盖，并拿下侧盖。
第三步：抽出鼓芯第四步：取出充电辊/压辊（黑色橡胶辊）第五步：从充电辊后面，鼓内侧，用锥子或尖状物捅出下图所示两个小铁棍。
（这一步是12A型硒鼓最麻烦的一步，也是较其他型号硒鼓复杂的一步，建议带一个锥状改锥比较好）第六步：分离废粉仓和碳粉仓（分离时，请将拆了鼓芯和充电辊的一面向上，以避免废粉仓内的废粉洒落，弄脏桌面）第七步：拆解齿轮端的盖子（拆这个盖子时，建议用下图所示手势，大拇指按住磁辊的白色塑料套，避免拿开侧盖时磁辊脱落，导致碳粉仓内的碳粉洒落）第八步：撬开加粉的盖子（这一步时，手势保持上一步动作不变，大拇指压住磁辊，避免磁辊脱落）第九步：加入碳粉（在加粉前，将碳粉瓶子用力摇匀，避免碳粉结块，在拆开碳粉瓶时，用锥子在瓶口的铝封膜上扎一个小孔，进行放气，避免撕开铝封膜时碳粉喷溅）第十步：盖回粉盖第十一步：盖回侧盖（这一步时，要注意侧盖上和磁辊的对接口，这个口时一个D型口，注意和磁辊的D型对准）第十二步：组合废粉仓和碳粉仓（在组合之前，检查一下废粉仓，将开口朝下，倒干净里面的废粉，然后将充电辊和鼓芯装好，然后再组合）第十三步：插回两个小铁销第十四步：盖回侧盖第十五步：装回拉簧第十六步：完成，装机测试。
以上就是12A硒鼓加粉步骤详解，若还有其他问题欢迎大家留言，欢迎在后台问询小编哟~小编必当知无不言，言无不尽。
下面蓝字“了解更多”查看更多打印耗材相关内容~。
HP激光打印机加粉图解
激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。
清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。
如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。
充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
充电辊破损或不洁以及运作过程中电压的消耗所引起的感光鼓充、放电不足，都会造成底灰或对打印质量产生影响。
碳粉的选择要素碳粉的综合品质主要考虑以下五个因素：黑度、底灰、废粉率、分辨率、定着度。
这些因素相互关联，又相互影响，下面就影响这些因素的原因作相关阐述。
黑度黑度值的计算是黑度值测试器先发射一定数量强光束，射到待测图形，再反射回到黑度值测试器，计算它被吸收的光束，再通过固定的计算程式得出的值。
HP硒鼓(A)加粉图解
此主题相关图片如下：25装上拉簧完毕.jpg。
硒鼓怎么加粉 惠普

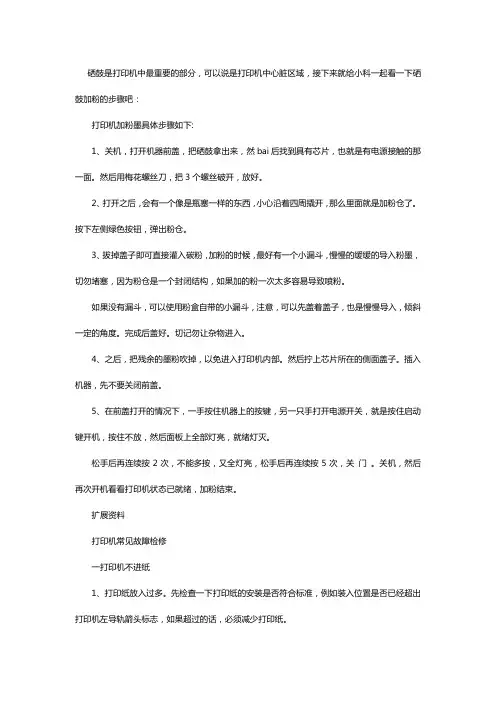

硒鼓是打印机中最重要的部分，可以说是打印机中心脏区域，接下来就给小科一起看一下硒鼓加粉的步骤吧：打印机加粉墨具体步骤如下:1、关机，打开机器前盖，把硒鼓拿出来，然bai后找到具有芯片，也就是有电源接触的那一面。
然后用梅花螺丝刀，把3个螺丝破开，放好。
2、打开之后，会有一个像是瓶塞一样的东西，小心沿着四周撬开，那么里面就是加粉仓了。
按下左侧绿色按钮，弹出粉仓。
3、拔掉盖子即可直接灌入碳粉，加粉的时候，最好有一个小漏斗，慢慢的缓缓的导入粉墨，切勿堵塞，因为粉仓是一个封闭结构，如果加的粉一次太多容易导致喷粉。
如果没有漏斗，可以使用粉盒自带的小漏斗，注意，可以先盖着盖子，也是慢慢导入，倾斜一定的角度。
完成后盖好。
切记勿让杂物进入。
4、之后，把残余的墨粉吹掉，以免进入打印机内部。
然后拧上芯片所在的侧面盖子。
插入机器，先不要关闭前盖。
5、在前盖打开的情况下，一手按住机器上的按键，另一只手打开电源开关，就是按住启动键开机，按住不放，然后面板上全部灯亮，就绪灯灭。
松手后再连续按2次，不能多按，又全灯亮，松手后再连续按5次，关门。
关机，然后再次开机看看打印机状态已就绪，加粉结束。
扩展资料打印机常见故障检修一打印机不进纸1、打印纸放入过多。
先检查一下打印纸的安装是否符合标准，例如装入位置是否已经超出打印机左导轨箭头标志，如果超过的话，必须减少打印纸。
2、异物堵塞。
看看打印机内部是否有什么异物堵塞，例如如果打印机中出现夹纸的话，就会导致不进纸的现象。
如果有异物的话，必须要将它排除，排除时一定要先将打印机电源关闭，然后小心取出异物。
如果取出夹纸的话，必须沿出纸方向将夹纸缓慢拉出，取出夹纸后还要检查是否有残留碎纸存在，并保证将碎纸也清除干净。
3、打印纸潮湿。
如果使用的打印纸存放时间过长，并且表面有潮湿感觉的话，也有可能出现不进纸的现象，此时我们要做的就是要烘干打印纸。
4、墨水是否用完。
如果使用的是喷墨打印机，黑色墨盒或彩色墨盒的指示灯闪烁或直亮提示墨水即将用完。
HP硒鼓加粉图解完整版
H P硒鼓加粉图解 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
HP1008硒鼓加粉图解 HPC388A硒鼓加粉图解 HP1007硒鼓加粉图解 CB436A硒鼓加粉图解
第一，准备好硒鼓，工具以及碳粉
第二，竖起硒鼓
第三，用起子拆掉盖子上的镙丝
第四，拆下镙丝后，取下盖子
第五，按箭头方向打开硒鼓
第六，打开硒鼓
第七，将硒鼓分成两半
第八，拿起粉仓，准备拆镙丝
第九，拆开粉仓
第十，拿起鼓仓
第十一，拆开鼓仓，倒掉废粉
第十二，加好碳粉，准备拼好硒鼓
第十三，将盖子上的弹簧上好
第十四，上好盖子
第十五，上好盖子上的镙丝，做好外观清洁，收工。
包装印刷HP激光打印机造纸管理加粉图解(DOC 13页)
激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。
清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。
如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。
充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
充电辊破损或不洁以及运作过程中电压的消耗所引起的感光鼓充、放电不足，都会造成底灰或对打印质量产生影响。
碳粉的选择要素碳粉的综合品质主要考虑以下五个因素：黑度、底灰、废粉率、分辨率、定着度。
这些因素相互关联，又相互影响，下面就影响这些因素的原因作相关阐述。
黑度黑度值的计算是黑度值测试器先发射一定数量强光束，射到待测图形，再反射回到黑度值测试器，计算它被吸收的光束，再通过固定的计算程式得出的值。
HP打印机墨盒加粉方法
HP1007 打印机磨合加粉方法
1、把硒鼓从打印里取出来，对照下图的方法把右边的一颗螺丝取下：
2、取出螺丝和封盖如下图：
3、然后轻轻的把粉仓的那一半向自己的右边拉，然后就分成2半如下图：
4、下图这半边是就是粉仓，把两边的螺丝旋开，取掉金属盖板，然后把碳粉摇均匀后加入粉仓就可以。
5、硒鼓的另一半就是储存费粉的，就是我们说的费粉仓。
把两边的螺丝旋开，把金属刮板取下，把里面的费粉清理掉，装回原样。
然后把粉仓和费粉仓组装起就结束加粉过程。
hp激光打印机加粉图解
激光打印机加粉（ＨＰ６Ｌ加粉）(2010-01-13 22:08:07)转载标签：耗材it激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。
清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。
如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。
充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
充电辊破损或不洁以及运作过程中电压的消耗所引起的感光鼓充、放电不足，都会造成底灰或对打印质量产生影响。
碳粉的选择要素碳粉的综合品质主要考虑以下五个因素：黑度、底灰、废粉率、分辨率、定着度。
HP 5L 1020 1500 2500 2550L激光打印机加粉图解
激光打印机加粉图解hp1020打印机加粉图解１、拆下螺丝此主题相关图片如下：２、打开封装此主题相关图片如下：３、取下弹簧此主题相关图片如下：４、取下鼓芯 ,请取出后用纸包好尽量不要接触强光此主题相关图片如下：５、取下清洁辊 ,用纸擦干净此主题相关图片如下：６、取出小铁销此主题相关图片如下：７、拔出铁销此主题相关图片如下：８、拆开鼓体此主题相关图片如下：９、拧下螺丝此主题相关图片如下：１０、打开封盖此主题相关图片如下：１１、抽出磁辊，清空粉仓此主题相关图片如下：１２、装上磁辊此主题相关图片如下：１３、加粉此主题相关图片如下：１４、封盖此主题相关图片如下：１５、封装此主题相关图片如下：１６、拧好螺丝此主题相关图片如下：１７、取下定位簧此主题相关图片如下：１８、取下档板此主题相关图片如下：１９、拧下螺丝此主题相关图片如下：２０、清理废粉仓此主题相关图片如下：２１、拧下螺丝此主题相关图片如下：２２、装上清洁辊此主题相关图片如下：２３、装上鼓芯此主题相关图片如下：２４、钉入铁销此主题相关图片如下：２５、拧上螺丝，装上定位弹簧，完成5L/6L激光打印硒鼓换粉图解5L/6L激光打印硒鼓换粉图解一 分离硒鼓打开机器取出硒鼓放在桌子上，首先摘下硒鼓上的一个弹簧，用斜口钳夹住一侧面金属销钉，向外用力拔出，两侧银色金属销钉拔出后可将硒鼓分成两部分，带有鼓芯一方是废粉收集件，带有磁辊一方是供粉仓。
二 更换鼓芯和刮板、清理废粉将废粉收集件中灰色感光鼓两侧的白色塑料卡子上的螺丝拧掉，将白色塑料卡子向外拔出，鼓芯就可以取出来。
再把放电辊取出来，拧掉刮板上的两个螺钉拿出刮板，把废粉全部清理干净，再把刮板、放电辊、感光鼓按拆前的状态恢复好(注意鼓芯及两端的白色塑料卡子和放电辊方向不能反)。
轻轻转动鼓芯数圈，鼓面上应干干净净。
若鼓面上有残粉，应及时更换刮板。
三 灌装墨粉如果您的硒鼓是没有灌过墨粉的原装硒鼓第一次灌粉，这次灌粉就不需要清理粉仓和磁辊，否则必须把粉仓和磁辊上的墨粉清理干净。
激打完美加粉之实战篇
激打完美加粉之实战篇下面咱们就介绍一下普及率很高的HP 5L/6L激光打印机硒鼓的加粉方式。
1.准备工作：碳粉一瓶（20元左右）、斜口钳、十字螺丝刀、一字螺丝刀、吹气球（皮老虎）。
2.左手拿起硒鼓，右手用斜口钳把鼓芯有齿轮一头的定位销拔出。
小提示：用斜口钳时力要适当，不能太使劲，不然会损坏定位销。
3.掏出鼓芯定位销后，抓住鼓芯的塑料齿轮能够顺利地拔出鼓芯。
小提示：鼓芯表面有特殊涂层，请不要用硬物刮伤，不宜直接暴露在阳光下。
4.掏出鼓芯以后，用一字螺丝刀轻轻向上挑出充电辊的一头，将它轻轻抽出。
小知识：充电辊的作用是在硒鼓工作的时候对鼓芯进行充电。
充电辊的表面是一层导电橡胶，如此能对鼓芯表面进行均匀充电。
5.大家能够看到在充电辊的下面有一个销子，这是关键点，用一字螺丝刀向外顶出小铁销。
小提示：其它方式是在外面向内打进小铁销，如此也能够，可是很容易对硒鼓造成伤害，运用图中的方式能够很轻松地掏出铁销而对硒鼓毫无损伤。
6.用斜口钳把顶出来的小铁销轻轻拔出。
7.用十字螺丝刀拧开硒鼓另一头的螺丝。
8.拧下螺丝以后，就可以够把显影仓和废粉仓分开了。
9.按图5的方式用一字螺丝刀把硒鼓另一头充电辊下面的小铁销向外顶出。
10.用斜口钳把刚刚顶出来的小铁销拔出来。
11.用十字螺丝刀，把图中圆圈内的两个螺丝拧下，掏出废粉仓内的鼓芯刮板。
小提示：硒鼓在工作的时候不会把鼓芯上所有的碳粉转印到纸张上面，还会残留一些碳粉，所以需要刮板刮掉残留下来的碳粉，不然的话，会把这次的内容打印到下一张纸上，引发重影。
12.倒干净废粉仓内的残留碳粉，用一个袋子整个装起来，以防污染。
小提示：废粉仓内的废粉必然要处置干净，不然会产生漏粉，废粉摩擦鼓芯也会减少鼓芯的寿命。
13.用干净的软布对充电辊进行清洁。
小提示：充电辊不能用酒精进行清洁，其表面有一层导电橡胶，酒精有侵蚀作用。
14.清洁充电辊后，进行充电辊和鼓芯的安装，对于鼓芯有划伤也能够进行改换。
HP5200硒鼓加粉图解
HP5200硒鼓加粉图解 HP7516A硒鼓加粉图解
CANON LBP-3500 硒鼓加粉图解 CRG309 硒鼓加粉图解1)准备好硒鼓和工具,开始加粉!
2)将硒鼓一头拿起来,用烙铁将铁销钉的两边烙两个小口
3)将硒鼓两边都烙开后,用尖嘴钳将两边铁销钉拔出来,这样硒鼓分成两半.
4)拿起粉盒的那一半
5)将粉盒翻过来放着,用刀子或斜口钳剪断无齿轮那边的小塑料.
6)由于有两个塑料桩固定,除了剪断上边所说的那个外,还要用小起子撬断里面的这个
7)撬断里面的塑料桩桩后,拿掉小盖子,并将粉盒断桩处用烙铁烙个小洞,以便上镙丝固定.
8)将拿下来的小盖子断桩处也烙个小洞,以便上镙丝.
9)拿下粉盒上的显影辊
10)将碳粉加入粉盒中
11)加完粉后,上好显影辊,盖上小盖子,将准备好的两个小镙丝上到烙的小洞里.
12)拿好废粉盒的一半
13)用小起子撬开大铁销
14)拿下鼓芯、充电辊，作好废粉盒的清洁
15）准备好两半，开始拼装。
16）装好硒鼓，做好清洁，完工。
一步一步教你怎样给硒鼓加粉
一步一步教你怎样给硒鼓加粉收集者：小路发布于： 发布时间：2010-5-6 19:34:11 发布人：小路减小字体增大字体激打完美加粉之准备篇目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。
这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。
现在我们动手自己对硒鼓加粉。
激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为1000 0张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。
清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。
如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。
充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
HP 打印机加粉步骤
1 取出硒鼓,用小起子轻翘硒鼓一端取出固定硒鼓的销钉.2 取出鼓芯和清洁辊顶出两端小销钉3 清空废粉仓4 拧下硒鼓另一端的两棵螺丝,取出磁辊清空废粉仓5 灌入碳粉装上磁辊6 装好硒鼓,钉入销钉1）撬开并拆下两端鼓盖板，注意弹簧的位置，以便以后重装。
2）在卡盒的两端各钻一个浅孔。
3）用珠宝商用螺丝刀把销钉推出，通过这个位置的孔将螺丝刀推进去，销钉就会被顶了出来，拆下销钉。
4）将卡盒的两部分拆开。
5）从金属轴销周围的护套上切除两小块塑料。
在另一侧同样的位置上也切除两小块塑料，这样就可以用小的珠宝商螺丝刀和平口断线钳将销钉撬出来。
过去可以拆卸的卡盒鼓轴套现在已经被焊死，可以将焊缝破坏或钻开。
但用撬的办法可能会使轴套变形，用钻的办法又难以对正。
6）拆下鼓，7）拆下充电辊，用标准充电辊清洁剂清洁，我们用Nu-Finish清洁剂已经多年了没有任何问题。
8）拆下刮板，刮片与HP1200上用的一样。
9）清除所有废粉。
10）用首选的滑润剂涂抹刮板，然后再装上。
11）再装上清洁过的充电辊。
注意：新的OEM充电辊上在它的黑色一面（接触面）涂有少量的导电润滑脂，另一侧涂的是白色锂基润滑脂。
12）装上OPC鼓和金属鼓轴销，轴销的顶端应涂上适量的导电润滑脂。
在插入鼓轴销钉之前要去掉旧润滑脂换上新润滑脂。
在传动齿轮内也要加上少量润滑脂。
如图31所示。
要保证鼓轴销完全插入。
20）如果你打算密封卡盒，需要将一个白色塑料架拆下来。
这个架子用双面胶带粘住。
密封标志放在卡盒的右侧（灌粉塞侧）。
是密封出口槽的情况，是粉仓口的密封情况。
注意仓口密封用的是橡胶垫。
在插入密封先要拆下仓口密封。
一定要再将其放好，否则密封拆下之后卡盒会发生漏粉！21）将白色塑料架装好。
如果粘合剂失效，用优质双面胶带代替。
我们的前期试验表明这个架子有助于粉仓内的墨粉流动。
22）重新装好刮片和2个螺钉。
23）除掉接触板上的旧润滑脂，涂上新的导电润滑脂24）装上粉仓部件。
硒鼓加墨粉方法含步骤图片
硒鼓加墨粉方法含步骤图片LQ-1600K打印机断针的维修及保养..................................................................................1.C4092A等五种硒鼓 .......................2.C3903F硒鼓.................................3.C4129X硒鼓.................................4.92298A硒鼓.................................5.92274A硒鼓.................................6.第二次灌粉 ....................................................................................................................................................＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊LQ-1600K打印机断针的维修及保养LQ－1600K打印机打印速度快，功能也较多，所使用的色带较长(长14m，宽12.7mm)，所以国内有很多用户使用这种打印机，但由于一些用户在使用中方法不当，经常断针。
断针处理方法有两种：一是换打印头，但打印头价格较贵，断了几枚针就换打印头，很不合算；二是换打印针，打印针比较便宜，此方法经济可行。
换针是一项技术性较强又十分复杂的工作，首先必须了解这种打印头的结构：LQ－1600K打印机的打印头共有24枚打印针，分上下两层排放，其中上层排放12枚长针，下层排放12枚短针。
从打印头出针一方来看，打印针是分两行排列，长针和短针在两行里相隔排放(即每行是一长针一短针排列)，如果LQ－1600K针式打印机出现断针，可按如下步骤处理：1.当打印机打出的文字缺笔少画时，就应想到可能是断针所致。
