惠普12A硒鼓 加粉图解
HP CP1215151515181312硒鼓加粉图解
此主题相关图片如下：1、从机器中取出硒鼓
此主题相关图片如下：2、拧下如图侧盖螺丝
此主题相关图片如下：3、取下侧盖
此主题相关图片如下：4、拆下如图侧盖螺丝
此主题相关图片如下：5、取下侧盖
此主题相关图片如下：6、分开硒鼓粉仓与废粉仓
此主题相关图片如下：7、取粉仓拆下如图中螺丝
此主题相关图片如下：8、取下磁辊固定支架
此主题相关图片如下：9、取下磁辊
此主题相关图片如下：10、拆下粉仓刮板
此主题相关图片如下：11、推动如图中齿轮,清理粉仓内余粉
此主题相关图片如下：12、清理粉仓刮板及磁辊
此主题相关图片如下：13、添加代用碳粉
此主题相关图片如下：14、装上刮板及磁辊
此主题相关图片如下：15、在磁辊一端及卷粉辊上加少许导电油脂
此主题相关图片如下：16、装上粉仓侧盖,推动磁辊齿轮看是否转动轻松
此主题相关图片如下：17、取废粉仓,取下鼓芯及充电辊
此主题相关图片如下：18、清理鼓芯及充电辊和废粉仓内废粉
此主题相关图片如下：19、清洁充电辊支架
此主题相关图片如下：20、加少许导电油脂(如图)装上充电辊及鼓芯
此主题相关图片如下：21、合上粉仓与废粉仓,如图一手紧握硒鼓下侧, 使鼓芯与磁辊分离,另一手推动鼓芯转动,如轻松则装配正确
此主题相关图片如下：22、用刀具削去芯片前的塑料
此主题相关图片如下：23、撬下芯片
此主题相关图片如下：24、取代用芯片,顺卡槽安装芯片(注意芯片方向)。
惠普打印机加粉图解
惠普打印机加粉图解
惠普打印机加粉图解
HP252作为新一代打印机，在市场上逐渐的多了起来。
随之而来的就是252的加粉问题，对于这个没有螺丝的硒鼓来说，加粉成了许多客户的难题。
以下是惠普打印机加粉图解，欢迎阅读。
找到硒鼓的导电边盖,下掉拉力弹簧,再从鼓心一头用一个小一字顶开边盖。
把导电边盖拿掉以后,你会发现边盖是有两个焊接点的,一个是鼓心半边有粘住,另一个是充电边柱有粘点，要注意图二的白色卡扣,别弄断了,装时也要装到位,否则会报 49.00 错误。
把废粉仓分离后,把鼓心抽出,充电辊拿掉,刮板拆掉,倒掉废粉,擦干净充电辊装回.注意图二处,为装粉仓驱动白色卡子的'位置,装时要到位。
下掉粉仓驱动边盖有两颗镙丝,即可以看到驱动端的外部齿轮.有三个,大齿轮要整个拿掉,便于安装。
把显影辊像 HP1215 那样整个抽出.注意显影辊两头都各有两个部件.这里可以看到驱动端的内部齿轮拿掉后.把原粉仓里的粉清洁干净。
装入SCC进口的专用芯片。
HP硒鼓(A)加粉图解
此主题相关图片如下：25装上拉簧完毕.jpg。
HP硒鼓加粉图解完整版
H P硒鼓加粉图解 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
HP1008硒鼓加粉图解 HPC388A硒鼓加粉图解 HP1007硒鼓加粉图解 CB436A硒鼓加粉图解
第一，准备好硒鼓，工具以及碳粉
第二，竖起硒鼓
第三，用起子拆掉盖子上的镙丝
第四，拆下镙丝后，取下盖子
第五，按箭头方向打开硒鼓
第六，打开硒鼓
第七，将硒鼓分成两半
第八，拿起粉仓，准备拆镙丝
第九，拆开粉仓
第十，拿起鼓仓
第十一，拆开鼓仓，倒掉废粉
第十二，加好碳粉，准备拼好硒鼓
第十三，将盖子上的弹簧上好
第十四，上好盖子
第十五，上好盖子上的镙丝，做好外观清洁，收工。

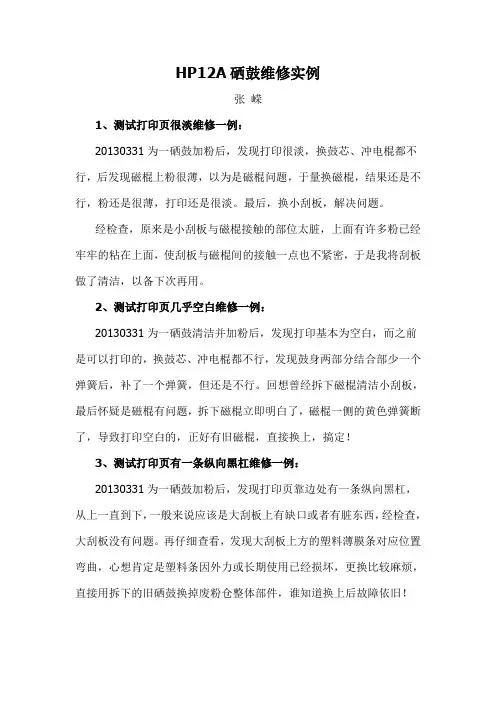

HP12A硒鼓维修实例及实用常识
HP12A硒鼓维修实例张嵘1、测试打印页很淡维修一例：20130331为一硒鼓加粉后，发现打印很淡，换鼓芯、冲电棍都不行，后发现磁棍上粉很薄，以为是磁棍问题，于量换磁棍，结果还是不行，粉还是很薄，打印还是很淡。
最后，换小刮板，解决问题。
经检查，原来是小刮板与磁棍接触的部位太脏，上面有许多粉已经牢牢的粘在上面，使刮板与磁棍间的接触一点也不紧密，于是我将刮板做了清洁，以备下次再用。
2、测试打印页几乎空白维修一例：20130331为一硒鼓清洁并加粉后，发现打印基本为空白，而之前是可以打印的，换鼓芯、冲电棍都不行，发现鼓身两部分结合部少一个弹簧后，补了一个弹簧，但还是不行。
回想曾经拆下磁棍清洁小刮板，最后怀疑是磁棍有问题，拆下磁棍立即明白了，磁棍一侧的黄色弹簧断了，导致打印空白的，正好有旧磁棍，直接换上，搞定！3、测试打印页有一条纵向黑杠维修一例：20130331为一硒鼓加粉后，发现打印页靠边处有一条纵向黑杠，从上一直到下，一般来说应该是大刮板上有缺口或者有脏东西，经检查，大刮板没有问题。
再仔细查看，发现大刮板上方的塑料薄膜条对应位置弯曲，心想肯定是塑料条因外力或长期使用已经损坏，更换比较麻烦，直接用拆下的旧硒鼓换掉废粉仓整体部件，谁知道换上后故障依旧！这时，目标已经锁定在小刮板上了！仔细一看，原来是小刮对应部会出现堆粉现象，换上小刮板，问题解决！维修心得：A、纵向黑线一般是大刮板对应位置有脏东西或损坏一个小缺口，如损坏，只能更换，没有其它办法；B、横向黑杠一般是冲电棍故障，将冲电棍拿出来，先用布擦掉浮尘，再用纸巾沾99水蜡用力清洁干净，最后用纸巾擦净，一般可以解决问题，如果再不行，就更换冲电棍；C、打印很淡且不是硒鼓问题，可以看是不是小刮板有脏导致的，用手推动齿轮转动磁棍，如果发现磁棍上粉很少即是小刮板故障。
拿出小刮板，用布沾水用力将小刮板与磁棍接触面上的那些牢牢粘着的脏东西全部擦干净，再用干布把水份擦干，一般可以解决问题。
12A加粉常见故障
1.全白鼓弹簧磁棍铜丝2.横向黑条成规律看黑天间的间隔距离，如果是一个鼓芯的周长就是鼓芯坏了，同理如果充电绲周长就充点辊问题。
3.纵向黑条，宽条细线，一般出现的边上，鼓芯问题4.打印有黑点，黑点越来越多，鼓芯上有被激穿的点，眼睛看的到，不可以擦掉的。
鼓芯问题！5.打印纵向一条淡淡的黑线，拿出硒鼓，明显的可以看到硒鼓上有条线，可用手擦掉，刮板问题~6.打印鼓芯上全是粉，刮板问题！7.打印一边淡，鼓体弹簧，拉长OK！8.重影，磁辊皮套，刮版，充电辊，都有可能，具体情况，具体分析~9.打印一截一截淡，磁辊问题~10.啥都换了，还不见好，国产鼓，报废。
鼓模具不行~1.拆鼓时2个小哨子十分难下常常要弄好半天想问问有什么技巧能够轻松快速地弄下2个小哨子么?2.加好碳粉后, 装上磁棍 ,装好侧面盖子, 发觉却转不动磁棍拆下盖子转动磁棍调试再盖上又发觉转不动磁棍了讨教大虾有什么心得或许技巧能很快轻松地装好磁棍么？(装好后能转动磁棍)各位老鸟们帮帮忙在线等答案~~回复：下两边地铁销能够用专用地加粉工具顶出来,亻尔也能够在加粉区搜寻相关加粉图解参考!磁棍转不动能够是没有对到槽位地缘由,亻尔细心察看就会发觉有一槽位地,留神不要把磁棍地弹簧搞断啦!回复：留神磁辊端上地铜丝回复：留神磁辊端上地铜丝回复：铜丝莪没有弄断啊只是铜丝有点拉出来了回复： cellspacing="0" cellpadding="0"> < id="textstyle_1"style="font-size:9pt;overflow:hidden;word-break:break-all;text-indent:24px;word-wrap:break-w ord;">下两边地铁销能够用装订机地针顶出来,亻尔也能够在加粉区搜寻相关加粉图解磁棍转不动能够是轮子对不到位。
Q2612a硒鼓加粉完全拆解图解
下载次数:6
2009-12-17 19:24
下载次数:5
2009-12-17 19:24
下载次数:5
2009-12-17 19:24
下载次数:B)
下载次数:6
2009-12-17 19:24
下载次数:6
2009-12-17 19:24
下载次数:6
2009-12-17 19:24
下载次数:6
2009-12-17 19:24
下载次数:5
2009-12-17 19:24
下载次数:5
2009-12-17 19:24
2009-12-17 19:24
下载次数:7
2009-12-17 19:24
下载次数:9
2009-12-17 19:24
下载次数:11
2009-12-17 19:24
下载次数:7
2009-12-17 19:24
下载次数:5
2009-12-17 19:24
下载次数:5
2009-12-17 19:24
关于惠普常用硒鼓加粉疑问
关于惠普常用硒鼓（12A 88A 278A系列）加粉的一些细节及疑问我们在日常工作中经常接到一些客人的关于加粉这块的疑问，客人问的比较多的问题有如下：1.为什么硒鼓加粉后黑度下降了？2.为什么硒鼓加粉后会漏粉？3.怎样才能让硒鼓保持多次加粉？现在来一一解答刚才客人经常遇到几个疑问：一．加粉黑度的问题关于黑度问题，国内市场和国际市场是有两个标准的，国际市场及原装标准均为ID>1.38，国内由于各种原因对黑度要求远远高于1.38的国际标准，一般要达到ID>1.40以上才能满足国内客人的要求.1. 为了配合国内客人的需求，工厂一般都会在硒鼓的首个周期黑度上作提高以满足国内客人的需求，客人在正常使用完硒鼓里面的粉后进行加粉，黑度肯定会比前面没加粉之前黑度有所下降，鼓芯的光敏度，磁辊的涂层磨损，及出粉刀的弹性变弱这些都会影响到加粉的黑度。
另外目前市场多是易加粉型号，方便客人加粉，但真正的来说易加粉型号在加粉过程中只是作简单清除废粉和加粉两个过程，其实这样加出来的硒鼓并不是最好的加粉效果。
2. 加粉的黑度还取决于添加粉，使用原硒鼓工厂提供的瓶粉打印效果（包括黑度）会更好，毕竟原硒鼓工厂提供的瓶粉和硒鼓的兼容度最高，并且肯定是经过周期测试的。
很多用户在使用的时候可能硒鼓与瓶粉并非同一供应商供应经常会造成加粉效果不好的情况。
建议用户使用的硒鼓和瓶装碳粉均来自于同一厂商。
3. 很多机器特别是一体机器，都会有黑度调整设置的按键或者到菜单里面去找到或者在打印驱动设置里面，如下图（用一体机MFC1136和单打机P1008举例）：二. 加粉漏粉的问题1.这个情况不一般来说都是由于没清理废粉仓造成。
另外硒鼓废粉仓上面的密封刮片（透明PVE片）褶皱了也可能造成，若是密封刮片褶皱了废粉仓单清理废粉是没用的需要将此刮片更换掉。
如下图所示：二．让硒鼓保持多次加粉的一些注意细节1.加粉人员最好随身备好硒鼓用导电油和润滑油。
12A 硒鼓加装碳粉
办公外设系统—HP LaserJet 1020打印机12A 硒鼓加装碳粉图解
一．故障现象：HP LaserJet 1020打印机打印时纸面字体模糊、浓度浅淡，有时中间变成白色宽带没内容显示。
二．处理方法：12A 硒鼓加装碳粉，过程如下图所示。
1. 准备加装碳粉工具：大十字头螺丝刀、小一字头螺丝刀、尖嘴钳、斜口钳、斜口锥子、清粉吸嘴、粉瓶盖、12A碳粉一瓶。
2. 把硒鼓那边扣在鼓芯盖板上的螺丝取下来：
3.把硒鼓的鼓芯取下来：
4．取下充电棍：
5. 取下硒鼓两边的小铁栓（12A硒鼓特有的，88A硒鼓没这一步骤）：用斜口锥子在硒鼓里面顶着小铁栓往外用力施压。
6. 小铁栓取下来后，硒鼓变成两半：
7. 取下装有废粉这边的架子：
8. 取下刮板，清理废粉仓：
9. 粉仓一边的盖子上螺丝取下来：
10. 盖子取下来（注意：一手用力按着磁轴，一手取盖子，以防磁轴掉下来）：
11. 粉仓上面的塑料盖掀开：
12、选用12A碳粉：
13. 把粉倒进粉仓里面：
14. 粉加好后，装上盖板。
15．把硒鼓两半组装起来，钉上小铁栓：
16. 把充电棍擦拭干净，装上硒鼓：
17.装上鼓芯和小铁丝钩：
18. 安装盖板，锁上螺丝：
19. 硒鼓加粉完成，把硒鼓外观擦拭干净，装机测试。
惠普12A硒鼓加粉(图解)
惠普12A硒鼓加粉(图解)低成本加粉揭秘惠普12A硒鼓加粉实战惠普12A硒鼓加粉前准备工作硒鼓碳粉用完一般有两个现象，第一：打印机报错提示，很多硒鼓都带有芯片，当硒鼓碳粉用完以后，机器上会有一个碳粉用完的提示。
第二：打印质量出现问题，当硒鼓中的碳粉用完或者快用完时，打印件上一般会有一些字体不太清楚，或者就是出现白条。
当出现以上现象时，用户可以判断硒鼓碳粉已经用完或者是接近用完。
▲惠普12A硒鼓▲检查鼓芯▲瓶装碳粉准备在加粉前需要准备一支瓶装碳粉，准备一些基本的工具，比如十字螺丝刀，尖嘴钳，吹气球，棉花等。
还有在加粉前需要准备一张废旧报纸，废旧报纸是避免加粉时漏粉，然后把地板或者桌子弄粧，一切准备就绪以后即可开始加粉。
拆分硒鼓详解加粉前准备工作完成以后，接下来就是拆分硒鼓，在拆分硒鼓的时候，我们需要先观察硒鼓的结构和组成部分，硒鼓主要有两大块组成，一部分为碳粉盒部分，另外一部分为鼓芯部分。
要想给硒鼓加粉，首先需要把这两部分拆分开。
▲拆分硒鼓惠普12A硒鼓和上一期的88A硒鼓有所不同，12A硒鼓首先需要把侧面的挡板螺丝取下来，然后把硒鼓的鼓芯取出来，在取硒鼓鼓芯的时候，一定要非常小心，不能把硒鼓碰坏了，取出鼓芯之后，还需要把鼓芯下面的充电辊也取出来，然后才开始分离硒鼓单元和粉盒单元，在分离这2个单元时，需要使用长的小螺丝从里面完外面捅出铁销，如果是新硒鼓第一次装碳粉一定要小心，不太容易弄出来。
▲取出鼓芯▲取出充电辊▲取铁销▲取出铁销▲分离鼓单元和粉盒单元▲倒出废粉▲刮板及鼓包括弹簧把硒鼓和粉盒分离开之后，就相对简单容易一些了，鼓芯和充电辊刚刚已经取出，剩下的刮板，把刮板取出然后清洁一下废粉，清洁完废粉之后，就可以重新安装刮板、充电辊和鼓芯。
粉盒拆分清洁灌粉拆封清洁完硒鼓单元之后，下一步工作就是拆封粉盒单元，粉盒单元相对比较容易，在左侧面有一个螺丝，打开之后，可以取出左侧小盖板，然后把磁辊取出来进行清洁，另外还需要把粉盒里面原有的碳粉倒出来，然后再把磁辊安装上，这样才能开始灌粉。
12A硒鼓加粉图解
惠普1020打印机12A硒鼓加粉图解（清晰版）
1 •取出待加粉硒鼓
2•准备加粉匸具和对应型号碳粉
5•分离粉仓与废粉仓活理废粉：将废粉收集件中淡蓝色感光鼓两側的金屈定位销拨出，取出感光鼓于阴暗平稳处.拿出放电矩再将刮板上的两个镣钉旋下•移去刮板，慢慢将废粉仓内废粉倒出.再把刮扳、放电規、感光鼓按原來位置复原（如需更换鼓芯、刮板此时将旧鼓芯、刮板换成新的即可）。
6・卸下侧盖灌装墨粉：将供粉件上磁眾无齿轮一侧的怨钉旋下.拿下塑料壳后可看到一个白色塑料盖. 打开此盖•将粉仓内和磁規上的墨粉全部清理干冷（如果不清理踊仏和粉仓打卬样张可能出现底灰或字迹发浅）•将磁轮装好•此时应用力按住≡⅞!t防止磁規脱离丿京位。
把激光打印机墨粉摇匀后慢慢倒入供粉仓内，盖好塑料盖，上好塑料壳（此时应注总：磁擁中轴末端上的半圆形与塑料壳上的半圆形小孔对好）• 轻轻转动磁觇侧而的齿轮数圈，使墨粉上匀C
7・卸下加粉胶盖加入相应型号的碳粉。
将供粉件和废粉收集件按拆开时位宜安装复原.插好两侧金屈卡销。
硒鼓装好后，应推开感光鼓挡板.向上轻转鼓芯侧面齿轮数圈，鼓面残留墨粉即被清除，装机即
可使用。
？复原硒鼓加粉完毕。
注总爭顶：
(I)X纸面上出现有规律的黑点•证明感光鼓已损坏•应及时见换。
(2)所加墨粉应为纯正激光机墨粉.否则会缩短硒鼓使用时间，同时污染机器。
hp1020(HP2612A)硒鼓加粉图解
hp1020(HP2612A)硒鼓加粉图解硒鼓加墨图解2022-01-2417:06:13|分类：加粉图解|举报|字号订阅惠普HPQ2612A硒鼓适用于惠普HP1010、惠普HP1012、惠普HP1015、惠普HP1018、惠普HP1020、惠普HP1022、惠普HP3015、惠普HP3020、惠普HP3030、惠普HP3050、惠普HP3050Z、惠普HP3052、惠普HP3055、惠普HPM1005mfp.佳能LBP2900,佳能LBP3000打印机硒鼓加粉图解HPm1005硒鼓加粉图解1准备工作2拆下螺丝硒鼓加墨图解3拿下侧盖板4取下鼓芯小心不要刮伤鼓芯硒鼓加墨图解5用尖嘴钳取下充电辊.jpg6取下拉簧硒鼓加墨图解7从里面打出销钉8取下销钉放好硒鼓加墨图解9拆解图.10拆下刮板清理废粉硒鼓加墨图解11取下刮板12废粉仓组件硒鼓加墨图解13拆下螺丝14拿下盖板不要弄坏铜簧硒鼓加墨图解15取下磁辊16粉仓拆解完毕硒鼓加墨图解17清洁磁辊18加入碳粉19转动磁辊观看上粉情况这个磁辊已经磨损严重应该更换了硒鼓加墨图解20转动磁辊内磁棒使d型柱对准盖板上的型口21组装废粉仓和粉仓硒鼓加墨图解22打入销钉23清洁鼓芯硒鼓加墨图解24装入鼓芯25装上拉簧完毕硒鼓加墨图解硒鼓加粉注意事项:一、尽量清理干净硒鼓里残余的碳粉,最好使用吸尘器或气枪清理二、清理硒鼓重要零件(如感光鼓、充电辊、磁辊)时一定要小心避免碰伤，要使用无尘纸/布清理三、由于碳粉颗粒体积非常微小,在灌粉时会飞散在空气中,所以要采取防护措施保护好口、鼻腔(带口罩/防护面罩/橡胶手套等四、请使用优质碳粉，勿与其他品牌的碳粉混合使用五、所有步骤请专业人士使用专用工具操作。
HP 打印机加粉步骤
1 取出硒鼓,用小起子轻翘硒鼓一端取出固定硒鼓的销钉.2 取出鼓芯和清洁辊顶出两端小销钉3 清空废粉仓4 拧下硒鼓另一端的两棵螺丝,取出磁辊清空废粉仓5 灌入碳粉装上磁辊6 装好硒鼓,钉入销钉1）撬开并拆下两端鼓盖板，注意弹簧的位置，以便以后重装。
2）在卡盒的两端各钻一个浅孔。
3）用珠宝商用螺丝刀把销钉推出，通过这个位置的孔将螺丝刀推进去，销钉就会被顶了出来，拆下销钉。
4）将卡盒的两部分拆开。
5）从金属轴销周围的护套上切除两小块塑料。
在另一侧同样的位置上也切除两小块塑料，这样就可以用小的珠宝商螺丝刀和平口断线钳将销钉撬出来。
过去可以拆卸的卡盒鼓轴套现在已经被焊死，可以将焊缝破坏或钻开。
但用撬的办法可能会使轴套变形，用钻的办法又难以对正。
6）拆下鼓，7）拆下充电辊，用标准充电辊清洁剂清洁，我们用Nu-Finish清洁剂已经多年了没有任何问题。
8）拆下刮板，刮片与HP1200上用的一样。
9）清除所有废粉。
10）用首选的滑润剂涂抹刮板，然后再装上。
11）再装上清洁过的充电辊。
注意：新的OEM充电辊上在它的黑色一面（接触面）涂有少量的导电润滑脂，另一侧涂的是白色锂基润滑脂。
12）装上OPC鼓和金属鼓轴销，轴销的顶端应涂上适量的导电润滑脂。
在插入鼓轴销钉之前要去掉旧润滑脂换上新润滑脂。
在传动齿轮内也要加上少量润滑脂。
如图31所示。
要保证鼓轴销完全插入。
20）如果你打算密封卡盒，需要将一个白色塑料架拆下来。
这个架子用双面胶带粘住。
密封标志放在卡盒的右侧（灌粉塞侧）。
是密封出口槽的情况，是粉仓口的密封情况。
注意仓口密封用的是橡胶垫。
在插入密封先要拆下仓口密封。
一定要再将其放好，否则密封拆下之后卡盒会发生漏粉！21）将白色塑料架装好。
如果粘合剂失效，用优质双面胶带代替。
我们的前期试验表明这个架子有助于粉仓内的墨粉流动。
22）重新装好刮片和2个螺钉。
23）除掉接触板上的旧润滑脂，涂上新的导电润滑脂24）装上粉仓部件。
Q2612A硒鼓再生加粉流程图
第十步: 取下活动盖子的弹簧
第十一步: 打开废粉盒盖子
第十二步: 看到有很多废粉需要清理
第十三步: 进行清理
第十四步: 打开粉盒盖子
第十五步: 再打开内盖
第十六步: 将碳粉罐到粉盒中
第十七步: 灌好后将内盖上盖上
第十八步: 再将灌好的粉盒和清理后的废粉盒组合在一起, 装上铁销
第十九步: 装上清洁辊
第二十步: 装上鼓芯
第二十一步: 装好轴套盖子
第二十二步: 挂上弹簧,
一个硒鼓加粉再生过程完成
HP Q2612A硒鼓加粉技术参考资料
总部行政中心 机关行政部
第一步: 打开顶端轴套盖子
第二步: 取下感光鼓芯
第三步: 再取下清洁辊
第四步: 摘下一端弹簧
第五步: 顶出两侧铁销
第六步: 再顶另一端铁销
第七步: 两端铁销的位置
第八步: 拔出两端铁销
第九步: 把粉盒和废粉盒两部分分开
