安装电动窗帘电机与轨道的步骤

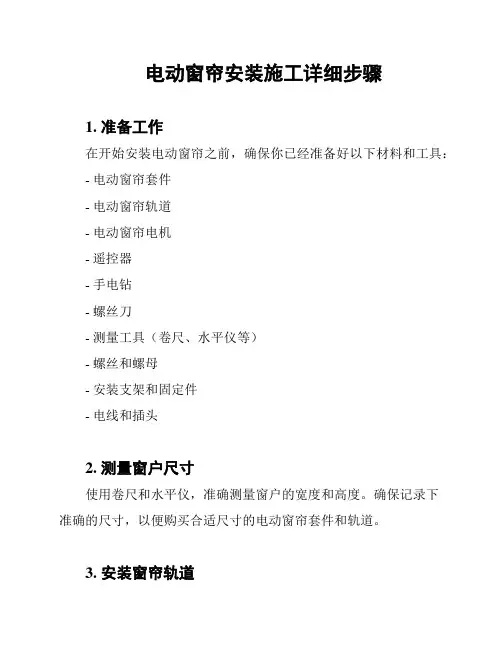

安装电动窗帘电机与轨道的步骤

第一步：画线定位，量好轨道尺寸

1. 画线定位的准确性是安装好窗帘轨道的关键，首先测量好固定孔距，与所需安装轨道的尺寸；

2. 客户量好的尺寸应为轨道总长度；

3. 轨道总长度为主传动箱(电机) 、轨道长度、副传动箱之和（如图1）；

4．弧形轨道，可按照建筑物弧度造成弯曲弧型的窗帘轨道（注：弧度不得小于12 0°）

关于弧型窗帘轨道的测量方法：

1．将弧型道按图画，并注明“A”、“B”、“C”的长度与弧型轨道的角度，并注明主传动箱位置，单开还是双开（注：“A”、“B”长度包含主传动箱与副传动箱长度）（如图2）

2．对于观景台弧型道，按图画出，并注明（弦长），（弧高），（弧长）。并注明主传动箱的位置。单开还是双开，尺寸所指是道轨的内尺寸还是外尺寸。（注：弧长包含主传动箱与副传动箱长度）（如图3）

第二步：安装吊装卡子

将卡子旋转90°与轨道衔接完毕，用自攻螺丝将吊装卡子安装到顶板（如是混凝土结构，需加膨胀镙丝。

第三步：电机接线

（注：双机接线请参照产品说明书）

第四步：电机与轨道联接

专门配合电机使用的履带式窗帘轨道两端装配有传动箱，与电机相连的为主传动箱，另一端为副传动箱。具体操作如下：

1．将电90°放入主传动箱；（注意：主传动箱的扁形转动轴与电机的接口要吻合）

2．将电机顺时针旋转90°；

3．旋转到位后，将插片推入传动箱到极限位置，会自动锁住，电机就与传动箱连接好了；完边连接。（注意：未接好时不得通电，以免损坏电机）

第五步：电机行程调节

电机尾端设有一套齿轮和微动开关装置，电机接线要求实现正转和反转，从而实现窗帘开启，闭合行程的自我定位。行程设定如下：

1．调整行程前，先将电机和轨道的传动箱分离，使轨道的滑车处于全开和全闭的终止位置。将电机尾盖取下，可以看到左右两只旋钮；

2．旋钮（1）和（2）中间有一片定位锁片，将定位锁片拨向旋钮（2），将钮（1）推入，从透明的外壳中可以看到齿轮脱离齿和状态，此时用手指转动旋钮（1）【正反向转动均可】使三只槽环（中间一只为色环）上的槽为一线，此时可以听到微动开关“咔嚓”一声，也可以看到微动开关产生动作（相应微动开关进入短路状），将旋钮（1）轻轻拉出（不要转动），使齿轮进入齿合状态，旋钮（1）调整便告结束；

3．接着调整旋钮（2），使定位锁片拨向旋钮（1），并推入旋钮（2），使其齿轮脱离齿合状态，，重复旋钮（1）全部调整动作，使定位微动开关进入短路状态；

4．将电机装在轨道的传动箱上，将插销片推入传动箱固定。接通电源，通过控制器的开关为电机通电，将锁片拨向旋钮（1）；将旋钮（2）推入并微微转动【正反向转动均可】旋钮（2）；此时窗帘作开启或闭合动作，达到规定需要的位置时，便立即给电机切断电源，轻轻拉出施钮（2），使齿轮进入齿合位置；

5．通过控制器的开关使电机运转换向，使锁片推向旋钮（2）将旋钮（1）推入并微微转动【正反方向均可】，便立即给电机切断电源，轻轻拉出旋钮（1），使齿轮进入齿合位置；

6．旋钮（1）和（2）均处于齿合传动状态，调整工作即告结束；

7．将后盖用镙钉拧紧，定位锁片即被固定。
