核电站核岛主设备用焊接材料--吴祖乾
核电站核岛焊接工艺评定：反应堆压力容器接管与安全端异种材料焊接
核电站核岛焊接工艺评定：反应堆压力容器接管与安全端异种材料焊接1 反应堆压力容器接管与安全端焊接工艺说明1.1在电站反应堆压力容器、蒸汽发生器和稳压器的结构设计中，都有进、出水接管与安全端的焊接接头。
接管一般采用Mn-Mo-N型低合金高强度钢SA508Gr3Cl2钢制造，而安全端与反应堆冷却剂管道相连，均采用316L或304L奥氏体不锈钢制造。
1.2为确保这种异种钢接头具有良好的力学性能，避免在接头中出现危险性缺陷，故采用先在低合金钢接管端部堆焊8～10mm厚的镍基合金作为隔离层，经消除应力热处理后加工成焊接坡口,然后与不锈钢安全端用镍基合金焊材焊接，焊后不再进行热处理。
1.3在接管端部堆焊镍基合金隔离层可选用多种焊接方法，如手工焊条电弧堆焊，窄带极埋弧堆焊，加填充丝钨极氩弧堆焊。
堆焊时，为了控制堆焊层被稀释的程度，必须限制焊接热输入量，适当降低预热温度，防止热裂纹产生。
1.4目前国内外常用的镍基合金堆焊焊条有ENiCrFe-3和ENiCrFe-7，氩弧焊焊丝有ERNiCr-3和ERNiCrFe-7，埋弧焊焊带有EQNiCr-3和EQNCrFe-7。
一般选用的焊条直径为Φ3.2和Φ4 mm，焊丝直径为Φ0.9mm、Φ1.2mm和Φ1.6mm,焊带规格为30×0.5mm和60×0.5mm。
1.5接管与安全端的对接焊,根据不同的坡口形式，通常采用以下几种焊接工艺：a）手工氩弧焊加填充丝打底，再用焊条电弧焊焊接，该工艺能保证焊缝根部质量，不必去除焊根。
b）焊条电弧焊直接焊接，但焊缝根部质量较难保证，必须进行机械加工去除焊根。
c）先自动氩弧焊不加填充丝封底，然后自动氩弧焊加填充丝直接焊接。
采用此方法一般以工件固定进行横焊或全位置焊接。
1.6 接管与安全端对接焊同样采用镍基合金焊接材料,氩弧焊填充丝一般采用ERNiCr-3、ERNiCrFe-7，如Inconel 82、Inconel 52等，与隔离层堆焊材料类别相同。
大亚湾核电焊接常见金属材料
使用说明1．本材料表收集了大亚湾核电站安装阶段遇到的经过焊接施工的金属材料100多种，也是焊接维修中会经常遇到的材料，主要是管道、支架、阀门、法兰，以及管道配件，管接头等材料，并不包括许多制造厂预制的大设备材料或不需在现场安装时进行焊接的材料。
2．表中材料序号下标注的字母N、C、B或W分别表示该材料是在核岛安装（N）,常规岛安装（C）,BOP安装（B）,或是焊接工艺评定（W）中所遇到的材料。
3．ASTM标准往往同时采用英制和公制表示，标准号后面加“M”的为公制，本材料表没有把“M”完全标出，如（ASTM105M,ASTM181M）等，但在表中该材料的机械性能已同时列出了英制和公制两种表示数据。
4．在化学成份一栏中，如果原标准中有“产品化学成份分析”的，本表就采用产品化学成份；否则就引用“熔炼分析”（LADLE ANALYSIS）数据。
5．在材料标准中，除了本表摘录的三项机械性能指标之外，往往还有冲击，硬度，晶粒度，可焊性，水压试验等要求，有的还有高温或低温机械性能要求，本材料表为了简化，没有全部罗列。
标准中列出的机械性能往往是在最终热处理状态下的性能，碳钢一般在轧制或回火状态（NORMALIZED）,合金钢一般是在正火后回火状态，不锈钢则是在固态状态下的机械性能，更准确的状态要查原标准说明。
6．正因为以上多种性能要求的原因，表中列出的“近似牌号”只是从化学成分和基本的室温机械性能推测的，请使用者在选择代用材料时，注意材料的供货状态（加工，热处理状态），在重要场合还是应当作一下材料性能测试，或者查核一下原标准和设计要求也是十分必要的，希望本材料表只是作为进一步工作的索引，并不是作最后决定的依据。
7．因为时间仓促，本表上收集的数据有些是从手册上转抄来的，难免有错漏，请使用者帮助指正。
技术支持处规范控制科二OO七年七月整理D/AC306室焊接填充材料清单（2007.7整理）大亚湾核电站焊接施工中常见金属材料一览表技术支持处规范控制科二OO七年七月整理目录一、碳钢与碳锰钢类1.230-400M 铸钢NFA32-0512.E24-2 结构钢板NFA35-5013.E24-3 结构钢板NFA35-5014.E28-2 结构钢板NFA35-5015.E28-3 结构钢板NFA35-5016.E36-3 结构钢板NFA35-5017.E36-4 结构钢板NFA35-5018.E24-2 结构钢型材或棒NFA35-5019.E24-3 结构钢型材或棒NFA35-50110.E28-2 结构钢型材或棒NFA35-50111.E28-3 结构钢型材或棒NFA35-50112.E36-3 结构钢型材或棒NFA35-50113.E36-4 结构钢型材或棒NFA35-50114.XC-18 可渗碳结构钢棒NFA35-55115.20M5 结构钢棒NFA35-55216.A37（CP）锅炉及压力容器用钢板NFA36-20517.A42（CP）锅炉及压力容器用钢板NFA36-20518.A48（CP）锅炉及压力容器用钢板NFA36-20519.A52（CP）锅炉及压力容器用钢板NFA36-20520.TU37b 高温流体无缝管NFA49-21121.TU42b 高温流体无缝管NFA49-21122.TUE220A 平头热扎无缝管NFA49-112+某行业标准23.TUE250B 高温流体无缝管NFA49-211+某行业标准24.TU48b 高温流体无缝管NAA49-21125.TU37C 中温(≤350℃)无缝管NFA49-212高温(>350℃)无缝管NFA49-21326.TU42C 中温用无缝管NFA49-212高温用无缝管NFA49-21327.TU48C 高温用无缝管NFA49-21328.5LX52 焊接管或无缝管API(美国石油协会标准)29.5LB 焊接管或无缝管API30.A29-1018 棒材ASTMA2931.A105/A105M 锻件,管路用配件ASTMA105/A105M32.A106 Grade B 高温用无缝管ASTMA10633.A106 Grade C 高温用无缝管ASTMA10634.A181 Glass 60 管路用锻件ASTMA18135.A216 WCB 高温用可焊铸钢ASTMA21636.A216 WCC 高温用可焊铸钢ASTMA21637.A234 WPB 管路配件,管接头ASTMA23438.A234 WPC 管路配件,管接头ASTMA23439.A285 GR.C 低中强度压力容器钢板ASTMA28540.A350LF2 有冲击韧性要求的锻件ASTMA35041.A515GR.60 中高温压力容器钢板ASTMA51542.A516 GR.60 中低温压力容器用板ASTMA51643.A516 GR.70 中低温压力容器用板ASTMA51644.070M20 锻钢BS 97045.151-430B 压力容器钢板BS1501 Pt.146.161-430A 压力容器钢板BS1501 Pt.147.161-430B 压力容器钢板BS1501 Pt.148.P.S.35/091 压力容器钢板BS1501 Pt.1+P.S.35/091(GEC)49.223-490B 压力容器钢板BS1501 Pt.150.221-430 承压锻件BS150351.P.S.35/092 承压锻件BS1503+P.S.35/092(GEC)52.221-490 承压锻件BS150353.223-490/223GR.32 承压锻件BS1503(1980)/(1969)54.P.S.35/096 可焊结构钢棒材P.S.35/096(GEC)55.161 GR.430A 承压铸钢BS 150456.161 GR.480 承压铸钢BS 150457.ERW GR.410 电阻焊或感应焊承压管BS360158.HFS-410 热精整承压无缝管BS360159.HFS-430 热精整高温承压无缝管BS3602 Pt.160.HFS-410 热精整高温承压无缝管BS3602 Pt.161.490Nb/500Nb 高温承压管BS3602 Pt.1(1978/1987)62.410 高温承压埋弧焊管BS3602 Pt.263.460 高温承压埋弧焊管BS3602 Pt.264.43A (GR. 43A) 可焊性结构钢板BS436065.GR.43C 可焊性结构钢板BS436066.GR. 43C 可焊性结构钢型材,棒BS436067.St. 37.3 棒,厚板DIN 1710068.St. 45.8 管DIN1717569.St. 52 管材DIN162970.GS-C25 铸钢DIN1724571.HII 厚板DIN1715572.16MnR 压力容器用钢板GB6654-8673.20 低中压锅炉无缝管GB3087-8274.20g 高压锅炉无缝管GB5310-8575.A3 型钢,板GB700-65二、不锈钢类1. Z2CN18.10 1,2,3级设备管RCCM-M33042. Z5CN18.10 1,2,3级设备管RCCM-M33043. Z2CND17.12 1,2,3级设备管RCCM-M33044. Z5CND17.12 1,2,3级设备管RCCM-M33045. Z3CN20.09M 铸钢RCCM-M3403,3404,34056. F304L 高温用锻件ASTMA1827. F316L 高温用锻件ASTMA1828. F321 高温用锻件ASTMA1829. 304L 承压钢板ASTMA24010. 405 承压钢板ASTMA24011. TP316 一般用途管ASTMA26912. TP304L 焊接管或无缝管ASTMA31213. TP304 焊接管或无缝管ASTMA31214. TP316L 焊接管或无缝管ASTMA31215. TP316 焊接管或无缝管ASTMA31216. TP321 焊接管或无缝管ASTMA31217. TP347 焊接管或无缝管ASTMA31218. 304L 锻造用棒ASTMA31419. CF8 承压件用铸钢ASTMA35120. CF8M 承压件用铸钢ASTMA35121. CR321 锻造管接头ASTMA40322. WP321 锻造管接头ASTMA40323. CR304L 锻造管接头ASTMA40324. WP304L 锻造管接头ASTMA40325. 316S13/316S16 锻钢BS970(1983)/(1970/72)26. 321S12 承压钢板BS1501 Pt.327. 321S31 型材,棒BS150228. 321S31(321S40) 承压锻件BS150329. 304S11 承压锻件BS150330. 1Cr18Ni9Ti 无缝管GB2270-80,GB1220-7531. X10CrNiTi18.9 板,棒,管,锻件DIN 17440三、合金钢类1. F11 Class 1 高温法兰,管接头等ASTMA1822. F11 Class 2 高温法兰,管接头等ASTMA1823. F11 Class 3 高温法兰,管接头等ASTMA1824. F22 Class 1 高温法兰,管接头等ASTMA1825. F22 Class 3 高温法兰,管接头等ASTMA1826. WC9 高温承压铸钢ASTMA2177. P11,WP11，Class1 中高温管道配件ASTMA2348. WP11,Class2 中高温管道配件ASTMA2349. WP11,Class3 中高温管道配件ASTMA23410. WP22,Class1 中高温管道配件ASTMA23411. WP22,Class3 中高温管道配件ASTMA23412. P11 高温用无缝管ASTMA33513. P22 高温用无缝管ASTMA33514. GR.11 Class 1 承压钢板ASTMA38715. GR.11 Class 2 承压钢板ASTMA38716. GR.12 Class 1 承压钢板ASTMA38717. GR.22 Class 1 承压钢板ASTMA38718. GR.22 Class 2 承压钢板ASTMA38719. 620 GR.31 压力容器钢板BS1501 Pt.220. 621 压力容器钢板BS1501 Pt.221. 620-440 压力容器用型材,棒BS150222. 621-460 承压锻件BS150323. 622-560 承压锻件BS150324. P.S. 30/436 承压锻件BS1503+P.S.30/436(GEC)25. GS-22M04 铸钢DIN1724526. 10CrMo910 管材DIN1717527. 15Mo3 管材DIN1717528. 13CrMo44 厚板DIN1715529. 22CrMo44 高温用结构钢DIN1717530. 15NiCuMoNb5 板,锻件DIN,材料号Nb.1.636831. 15CrMo 高压锅炉无缝管GB5310-8532. 18MnD5 压力容器支撑构件钢板RCCM-M2125四、镍基合金和铝1. NC15Fe 1,2级设备锻,轧件,热轧板RCCM-M4102/M41032. 铝3级铝母线GB1196-83GB5585.3-85大亚湾核电站焊接施工中常见金属材料—览表一、碳钢与碳锰钢类大亚湾核电站焊接施工中常见金属材料—览表大亚湾核电站焊接施工中常见金属材料—览表大亚湾核电站焊接施工中常见金属材料—览表。

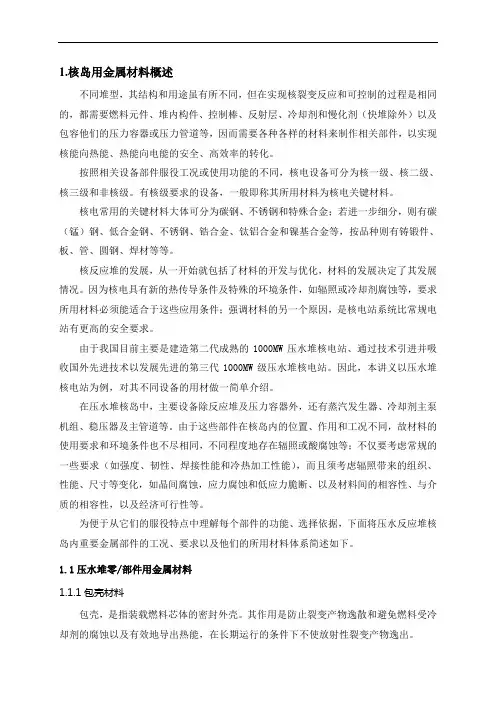

核电站设备主要金属材料
1.核岛用金属材料概述不同堆型，其结构和用途虽有所不同，但在实现核裂变反应和可控制的过程是相同的，都需要燃料元件、堆内构件、控制棒、反射层、冷却剂和慢化剂（快堆除外）以及包容他们的压力容器或压力管道等，因而需要各种各样的材料来制作相关部件，以实现核能向热能、热能向电能的安全、高效率的转化。
按照相关设备部件服役工况或使用功能的不同，核电设备可分为核一级、核二级、核三级和非核级。
有核级要求的设备，一般即称其所用材料为核电关键材料。
核电常用的关键材料大体可分为碳钢、不锈钢和特殊合金；若进一步细分，则有碳（锰）钢、低合金钢、不锈钢、锆合金、钛铝合金和镍基合金等，按品种则有铸锻件、板、管、圆钢、焊材等等。
核反应堆的发展，从一开始就包括了材料的开发与优化，材料的发展决定了其发展情况。
因为核电具有新的热传导条件及特殊的环境条件，如辐照或冷却剂腐蚀等，要求所用材料必须能适合于这些应用条件；强调材料的另一个原因，是核电站系统比常规电站有更高的安全要求。
由于我国目前主要是建造第二代成熟的1000MW压水堆核电站、通过技术引进并吸收国外先进技术以发展先进的第三代1000MW级压水堆核电站。
因此，本讲义以压水堆核电站为例，对其不同设备的用材做一简单介绍。
在压水堆核岛中，主要设备除反应堆及压力容器外，还有蒸汽发生器、冷却剂主泵机组、稳压器及主管道等。
由于这些部件在核岛内的位置、作用和工况不同，故材料的使用要求和环境条件也不尽相同，不同程度地存在辐照或酸腐蚀等；不仅要考虑常规的一些要求（如强度、韧性、焊接性能和冷热加工性能），而且须考虑辐照带来的组织、性能、尺寸等变化，如晶间腐蚀，应力腐蚀和低应力脆断、以及材料间的相容性、与介质的相容性，以及经济可行性等。
为便于从它们的服役特点中理解每个部件的功能、选择依据，下面将压水反应堆核岛内重要金属部件的工况、要求以及他们的所用材料体系简述如下。
1.1压水堆零/部件用金属材料1.1.1包壳材料包壳，是指装载燃料芯体的密封外壳。

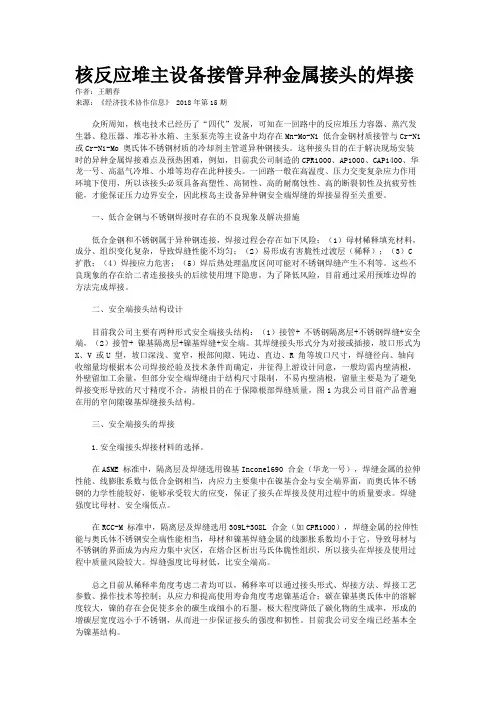

核反应堆主设备接管异种金属接头的焊接
核反应堆主设备接管异种金属接头的焊接作者：王鹏春来源：《经济技术协作信息》 2018年第15期众所周知，核电技术已经历了“四代”发展，可知在一回路中的反应堆压力容器、蒸汽发生器、稳压器、堆芯补水箱、主泵泵壳等主设备中均存在Mn-Mo-Ni 低合金钢材质接管与Cr-Ni 或Cr-Ni-Mo 奥氏体不锈钢材质的冷却剂主管道异种钢接头。
这种接头目的在于解决现场安装时的异种金属焊接难点及预热困难，例如，目前我公司制造的CPR1000、AP1000、CAP1400、华龙一号、高温气冷堆、小堆等均存在此种接头。
一回路一般在高温度、压力交变复杂应力作用环境下使用，所以该接头必须具备高塑性、高韧性、高的耐腐蚀性、高的断裂韧性及抗疲劳性能，才能保证压力边界安全，因此核岛主设备异种钢安全端焊缝的焊接显得至关重要。
一、低合金钢与不锈钢焊接时存在的不良现象及解决措施低合金钢和不锈钢属于异种钢连接，焊接过程会存在如下风险：（1）母材稀释填充材料，成分、组织变化复杂，导致焊缝性能不均匀；（2）易形成有害脆性过渡层（稀释）；（3）C扩散；（4）焊接应力危害；（5）焊后热处理温度区间可能对不锈钢焊缝产生不利等。
这些不良现象的存在给二者连接接头的后续使用埋下隐患，为了降低风险，目前通过采用预堆边焊的方法完成焊接。
二、安全端接头结构设计目前我公司主要有两种形式安全端接头结构：（1）接管+ 不锈钢隔离层+不锈钢焊缝+安全端，（2）接管+ 镍基隔离层+镍基焊缝+安全端。
其焊缝接头形式分为对接或插接，坡口形式为X、V 或U 型，坡口深浅、宽窄，根部间隙、钝边、直边、R 角等坡口尺寸，焊缝径向、轴向收缩量均根据本公司焊接经验及技术条件而确定，并征得上游设计同意，一般均需内壁清根，外壁留加工余量，但部分安全端焊缝由于结构尺寸限制，不易内壁清根，留量主要是为了避免焊接变形导致的尺寸精度不合，清根目的在于保障根部焊缝质量，图1为我公司目前产品普遍在用的窄间隙镍基焊缝接头结构。

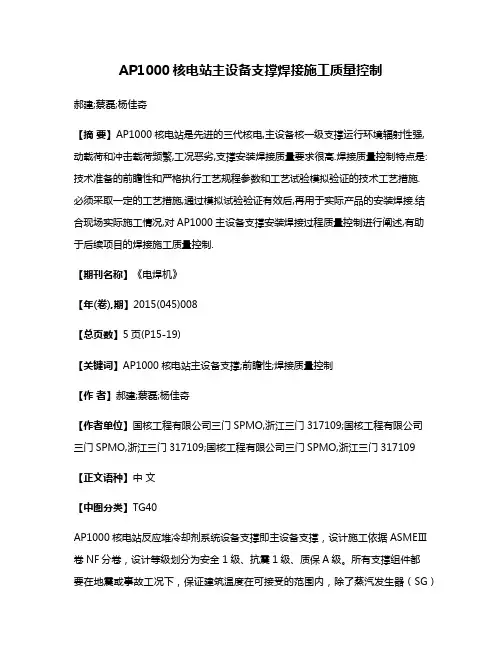

AP1000核电站主设备支撑焊接施工质量控制
AP1000核电站主设备支撑焊接施工质量控制郝建;蔡磊;杨佳奇【摘要】AP1000核电站是先进的三代核电,主设备核一级支撑运行环境辐射性强,动载荷和冲击载荷频繁,工况恶劣,支撑安装焊接质量要求很高.焊接质量控制特点是:技术准备的前瞻性和严格执行工艺规程参数和工艺试验模拟验证的技术工艺措施.必须采取一定的工艺措施,通过模拟试验验证有效后,再用于实际产品的安装焊接.结合现场实际施工情况,对AP1000主设备支撑安装焊接过程质量控制进行阐述,有助于后续项目的焊接施工质量控制.【期刊名称】《电焊机》【年(卷),期】2015(045)008【总页数】5页(P15-19)【关键词】AP1000核电站主设备支撑;前瞻性;焊接质量控制【作者】郝建;蔡磊;杨佳奇【作者单位】国核工程有限公司三门SPMO,浙江三门317109;国核工程有限公司三门SPMO,浙江三门317109;国核工程有限公司三门SPMO,浙江三门317109【正文语种】中文【中图分类】TG40AP1000核电站反应堆冷却剂系统设备支撑即主设备支撑，设计施工依据ASMEⅢ卷NF分卷，设计等级划分为安全1级、抗震1级、质保A级。
所有支撑组件都要在地震或事故工况下，保证建筑温度在可接受的范围内，除了蒸汽发生器（SG）支撑阻尼器之外，其他部件不需要周期性维护，整个支撑系统强度要提供管道设备的可靠性分析，并能经受各种工况考验，运行工况有A，B，C，D四个工况（正常、偏离正常工况、危急工况、事故工况）。
支撑冷却是通过房间通风来保证。
主设备支撑安装涉及焊接作业的主要包括蒸汽发生器（SG）支撑和稳压器（PRZ）支撑。
SG和PRZ垂直支撑为厂家整体供货，现场安装型式是螺栓连接。
横向水平支撑（简称支撑）拉耳或托架安装是采用焊接接头与结构模块墙体或预埋牛腿相连接。
SG横向水平支撑分为1个下部支撑、2个中部支撑、2个上部支撑；PRZ横向水平支撑分为8个下部支撑、4个上部支撑，如图1～图3所示。

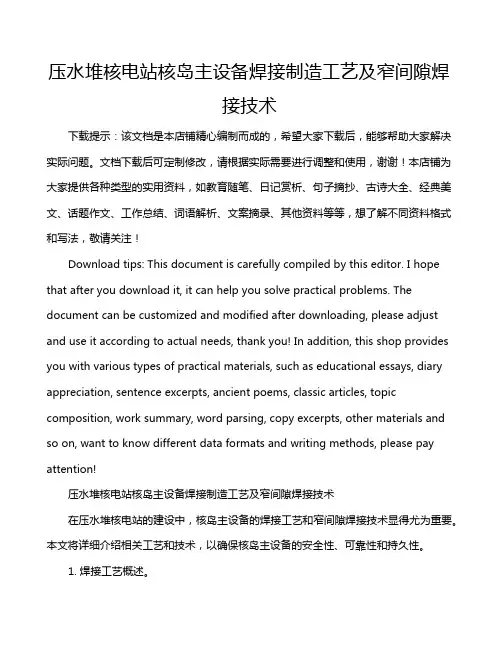

压水堆核电站核岛主设备焊接制造工艺及窄间隙焊接技术
