倒角机说明书
数控全自动三头联动倒角机说明书-金佳润
DJ X3-12070三位一体倒角机使用、维修、保养说明书目录前言 4第一章机床特点及性能参数 51.1机床特点 5第二章设备操作、维护保养、常见故障及安全警示 62-1主要设备简要 62-2准备工作 62-3通电试运行 62-4操作过程 72-5安全保护装置 92-6保养 10第三章设备运输、搬运、安装、电源接入 11 3.1 开箱 113.2 机床的吊运 103.3 机床安装 123.3.1 场地要求 123.3.2电源要求 123.3.3气源要求 12第四章维修/维护安全指引 124.1 操作安全指引 12第五章设备概略图、电气原理图 135.1 设备概概略 135.2 电气原理 14第六章设备安装位置和方法 15第七章设备间联动和控制 167.1 设备间联动及控制 16第八章初次试机使用安全检测和测试 178.1初次试机使用安全检测和测试 17第九章加工部件更换的安全检查和检测 189.1每次加工部件更换的安全检查和检测 18第十章噪音声明以及测量不确定度 1818第十一章加工过程中使用的液体/润滑油说明 19 11.1设备润滑的日常维护与保养 19第十二章加工件的尺寸、材质、重心位置说明 20 第十三章上、下工件时手动操作安全指引 20 13.3手动操作安全指引 20第十四章保修及服务 2114.1保修 2114.2售后服务 21前言尊敬的客户：非常感谢您购买我司设备！本说明书所描述的是您选用的我司DJ X3-12070型台式三位一体倒角机。
该机床结构紧凑，自动化程度高，主要用于批量加工模胚等板类零件的倒角，尤其适用模胚、模具和其它板类加工行业。
该机床采用高精度直线导轨和滚珠丝杠作为直线运动辐，机床精度高、寿命长；驱动电机采用伺服、变频技术，无级变速，倒角速度随时可调，高速退刀；工作台带电磁铁、气浮功能，可减轻劳动强度；带铁屑防护功能，可减少铁屑飞溅，提高安全性能。
本机可进行自动横倒角（上下两条边一起）和竖倒角同时加工及横向与竖向分步加工。
电动角钢倒角机使用说明书
电动角钢倒角机使用说明书使用说明书1. 概述电动角钢倒角机是一种用于加工金属材料的专业设备，可以将角钢边缘进行倒角处理，提高产品的外观质量和安全性。
本说明书旨在向用户提供使用该设备的详细信息，以确保正确、安全地操作角钢倒角机。
2. 安全须知在操作电动角钢倒角机之前，请确保您已经仔细阅读并理解以下安全须知：- 请戴上适当的防护装备，如护目镜、手套和防滑鞋。
- 在操作过程中，请确保周围环境的安全，并避免他人靠近工作区域。
- 请确保电源电压符合设备需求，并使用接地插座。
- 在操作过程中，请保持机器的稳定，并避免突然移动或更改工作位置。
- 若发生故障或异常情况，请立即停止使用机器并联系售后服务中心。
3. 设备安装与调试电动角钢倒角机的安装与调试应由专业技术人员进行，主要步骤包括：- 将设备稳固地安放在平整的工作台上。
- 连接电源，确保电源线路无损坏，并符合电气要求。
- 根据产品说明书，调整刀具和夹具位置，以适应不同规格的角钢。
- 打开主机面板，确保所有控制按钮和指示灯正常工作。
4. 操作步骤4.1 准备角钢- 检查角钢的尺寸和质量，确保符合倒角机的要求。
- 清洁角钢，确保表面无杂物。
4.2 执行倒角- 打开电动角钢倒角机的电源开关，确保设备已经正常启动。
- 将准备好的角钢放在夹具上，并调整夹具位置，以确保角钢稳固。
- 通过操作面板上的按钮，控制刀具的倒角深度和角度。
- 在操作过程中，保持手部远离刀具，并注意观察倒角的效果。
- 完成倒角后，关闭电源开关，并将倒角好的角钢从夹具上取下。
5. 维护与保养为确保电动角钢倒角机的正常运行和延长使用寿命，用户应定期进行维护和保养操作：- 清洁设备表面和内部的杂物和灰尘。
- 定期润滑设备的滑动部件，如轴承和滑轨。
- 定期检查电源线路和接线端子，确保其牢固和无损坏。
- 若发现异常声响、异味或其他故障迹象，应立即停止使用并联系售后服务中心。
6. 故障排除若在使用电动角钢倒角机的过程中遇到故障，请参考以下常见故障排除方法：- 机器无法启动：检查电源连接是否正常，确认电源开关是否打开。
倒角机操作规程
倒角机操作规程一、引言倒角机是一种用于对工件边角进行倒角加工的机械设备。
为了确保倒角机的安全运行和操作的准确性，制定本操作规程。
二、适用范围本操作规程适用于所有使用倒角机进行倒角加工的操作人员。
三、安全措施1. 操作前的准备a. 确保倒角机的工作区域干净整洁，无杂物堆积。
b. 确保倒角机的电源和开关处于关闭状态。
c. 穿戴个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。
d. 检查倒角机的刀具和夹具是否安装正确，是否松动或损坏。
e. 确保工件固定牢固，可以稳定地进行倒角加工。
2. 操作过程中的安全注意事项a. 在操作倒角机时，不得戴手套，以免被卷入机器中。
b. 在倒角机运行过程中，严禁将手部或其他身体部位靠近刀具区域，以免发生意外伤害。
c. 不得随意调整倒角机的工作参数，如转速、进给速度等，必须经过相关人员的指导和许可。
d. 若发现倒角机有异常声音、异味或其他异常情况，应立即停机检查，并报告相关人员处理。
e. 操作人员在操作倒角机时应保持专注，不得分散注意力或进行与工作无关的行为。
四、操作步骤1. 打开倒角机电源，确保电源指示灯亮起。
2. 检查倒角机的刀具和夹具，确保安装正确且紧固。
3. 将待加工的工件放置在倒角机的工作台上，并进行固定。
4. 调整倒角机的工作参数，如转速、进给速度等，根据具体工件的要求进行设置。
5. 按下启动按钮，倒角机开始运行。
6. 在倒角加工过程中，操作人员应保持适当的距离，不得将手部或其他身体部位靠近刀具区域。
7. 当工件加工完成后，停止倒角机的运行。
8. 将加工好的工件取出，并进行检查，确保倒角质量符合要求。
9. 关闭倒角机电源，清理工作区域，将倒角机归位。
五、常见故障处理1. 刀具磨损或损坏：及时更换刀具，确保刀具的锋利度。
2. 工件固定不牢：重新固定工件，确保工件在加工过程中不会移动。
3. 倒角效果不理想：调整倒角机的工作参数，如转速、进给速度等，根据具体工件的要求进行调整。
HN-300说明书
立式倒角机HN-300南京唯高机械制造有限公司NANJING WEIGAO MACHINERY MANUFACTURING CO.,LTD使用说明书（使用时必须事先熟读本使用说明书）立式倒角机使用说明书一、使用前：1. 使用前：设置正确的方向。
A、电机旋转（部件1）B、切削方向（部件3）二、切削能力调节：1.松开左把手（部件6）2.调节切削能力把手（部件7）以及方位刻度盘（部件8）3.收紧左边把手只有在上述调节完毕后方可依据显示的加工件进入方向（部件3）开始操作。
三、切削角度的调节：切削角度批示器（部件10）位于左边把手的上方，切削角度可按以下方式调节：A、旋松螺丝（部件9），保持轨距。
B、调节指示器（部件10）然后收紧轨道以及盖子。
四、轨距调节轨距（部件4）通常为两轨道间距4.5mm左右，切削能力可达到6x45°mm 如加工体积较小的话，将间距调至最低水平。
轨道调节方法：1、旋松导轨（部件11）的四颗螺丝。
2、适当调节导轨的两端并且旋紧螺丝。
五、刀片更换：1、旋松M8螺丝（部件9）2、取下盖子以及整套导轨。
3、更换刀片，装上导轨，再盖子原位盖好。
六、刀片规格四面铣刀12.7x12.7x3.18，切削能力取决于七、防溅板（部件12）需根据切削角度做相应的调整八、功率本机接线于电压------频率-------功率-------电源运行安全警告（1）进行维修之前，先拔掉电源插头，切断电源拔掉电源后，取出工作导件。
（2）工作时佩戴防震之护目镜，避免铁销及碎片伤及眼睛。
（3）工作时利用把手以双手握紧机器（4）本倒角机不可用于木材及不可用于潮湿或狭小之导线（5）拆箱时避免任何造成损害的方法！检查所有零件是否完好，若发现不可使用或任何异常，请速联系经销商（6）包装内容：机器，4、5、8内六角扳手各一支（7）机器连接至电源之前，应有过载保护装置及电源保护以防短路（8）停止操作时，将开关切至OFF位置（9）更换刀片时，应确定关闭电源，取出导件（指示⑦及⑧），彻底清洁之后再固定零件，方可使用立式倒角机配件表名称数量备注1 机身 12 锁紧轮 13 锁紧轴 14 进刀导柱 15 电机底板 16 电机 47 机罩 18 机罩螺栓 29 电机螺栓 410 刀盘 111 刀盘垫片 112 刀盘螺母 113 大工作导轨 114 小工作导轨 115 导轨螺栓 416 进刀滑块 117 导轨转块 218 档削板 119 档削板螺栓 220 进刀轮 121 进刀指针 122 进刀轴 1合格证明书本产品各项检验合格，准予出厂产品型号：检验员：产品编号：质量负责人：生产日期：日期：。
倒角机说明书,拓尔倒角机,chamfering machine
Tel:86-0769-********Faxl:86-0769-******** Email:toolgrinder@ Web: Operation originalinstructions操作手册Chamfering machineTR-900Tel:86-0769-********Faxl:86-0769-******** Email:toolgrinder@ Web:目录DirectoryPart1安全要求1.Keynote二、机械总概2.Summarize三、基地选择和搬运方式3.Foundation and Installation四、操作4.Operation五、维护5.Maintenance六、图纸6.AnnexTel:86-0769-********Faxl:86-0769-********Email:toolgrinder@ Web:一、安全要求Ⅰ.Keynotes为了安全、有效、熟练地掌握该机的各项性能和操作方法，充分了解该机各部分结构、功能和保养方法，在使用之前，必须仔细阅读说明书。
现将使用、维护过程中应注意到的几点要求告之用户：In order to operate the machine safely,efficiently and skillfully,so we must fully understand operation and performance of the machine.Before we use the machine,we must read the instruction carefully.Here are some attentions:1、本机在运转过程中，严禁进行拆装或调整操作，更不能用手去触碰旋转刀轴。
1.When the machine running,the operator is prohibited to dismantle or adjust the machine,let alone the hand to touch the rotating knife shaft.2、机器连接到电源之前，应有过载保护装置及电源保护以防止短路。

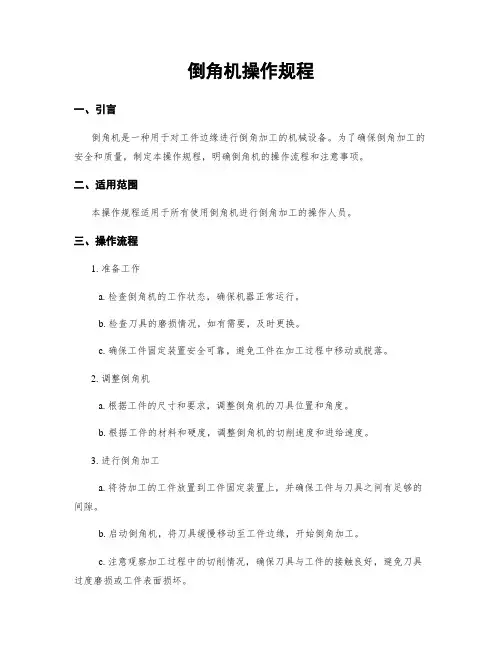

倒角机操作规程
倒角机操作规程一、引言倒角机是一种用于对工件边缘进行倒角加工的机械设备。
为了确保倒角加工的安全和质量，制定本操作规程，明确倒角机的操作流程和注意事项。
二、适用范围本操作规程适用于所有使用倒角机进行倒角加工的操作人员。
三、操作流程1. 准备工作a. 检查倒角机的工作状态，确保机器正常运行。
b. 检查刀具的磨损情况，如有需要，及时更换。
c. 确保工件固定装置安全可靠，避免工件在加工过程中移动或脱落。
2. 调整倒角机a. 根据工件的尺寸和要求，调整倒角机的刀具位置和角度。
b. 根据工件的材料和硬度，调整倒角机的切削速度和进给速度。
3. 进行倒角加工a. 将待加工的工件放置到工件固定装置上，并确保工件与刀具之间有足够的间隙。
b. 启动倒角机，将刀具缓慢移动至工件边缘，开始倒角加工。
c. 注意观察加工过程中的切削情况，确保刀具与工件的接触良好，避免刀具过度磨损或工件表面损坏。
d. 根据工件的要求，进行必要的倒角深度和倒角宽度的调整。
4. 加工完成a. 倒角加工完成后，停止倒角机的运行。
b. 将加工好的工件从工件固定装置上取下，并进行必要的清洁和检查。
c. 如有需要，对加工好的工件进行进一步的处理或包装。
四、注意事项1. 操作人员应熟悉倒角机的操作原理和操作流程，并接受相关的安全培训。
2. 在操作倒角机时，应穿戴好个人防护装备，如安全眼镜、手套和耳塞等。
3. 在调整刀具和工件时，应使用专门的工具，避免直接用手触摸刀具或工件。
4. 加工过程中，严禁将手指或其他身体部位靠近刀具，以免发生意外伤害。
5. 在加工前，应对倒角机进行必要的维护和保养，确保机器的正常运行和安全性能。
6. 如发现倒角机存在异常情况或故障，应及时停止操作，并报告相关负责人进行处理。
五、紧急情况处理1. 如发生紧急情况，操作人员应立即停止倒角机的运行，并按照应急预案进行处理。
2. 如发生人身伤害或设备损坏等情况，应及时报告相关负责人，并进行必要的记录和调查。
四头倒角机说明书-中文(正).
四頭週研倒角機＊＊操作手冊＊＊1. 開機圖：B11.1 打開電源開關ON1.2 選擇連動ON1.3 馬達啟動ON2. 功能設定圖B2進入人機介面內設定，當進入人機時，面板會顯示開機畫面，輕輕按觸在框內的啟動畫面一下，人機會自動進入啟動畫面，啟動畫面分為十六項功能及跳回開機畫面。
2.1 左線時間設定：圖B22.1.1輕輕按觸在框內的左線時間設定：a. 設定時間參數. 圖B3b. 輕輕按觸在框內的時間參數一下，人機面板會有一個鍵盤出現，如果要更改時間，參數只要數字(單位為秒後再按一次ENT 即可進入PLC 內，鍵盤即自動消失。
2.1.2一段玻璃送料時間：圖B3此功能是在玻璃片放入定位點的光電上方時，可以延遲送料輸送帶啟動時間。
2.1.3二段玻璃送料時間：圖B3當設定上、下倒角功能而不作上、下週研時，此功能在第二片會延時送料，以防止出料後面玻璃會重疊現象發生。
2.1.4吸盤真空擺臂延遲：圖B3當玻璃輸送帶定位後上下氣缸向下時，吸盤真空閥ON 時，延遲倒角擺臂進入時間。
2.1.5吸盤真空轉盤延遲：圖B3當吸盤真空閥ON 時，轉盤啟動時間延遲。
2.1.6擺臂砂輪離開延遲：圖B3當轉盤旋轉一圈後，即擺臂離開玻璃時間。
2.1.7研磨玻璃重疊數秒：圖B3當轉盤旋轉一圈後，倒角擺臂離開玻璃時，轉盤再延遲一段時間停止，此功能是在防止轉盤停止後立即做反轉動作而使倒角擺臂碰觸玻璃。
2.2 右線時間設定：圖B22.2.1輕輕按觸在框內的右線時間設定：圖B4a. 設定時間參數b. 輕輕按觸在框內的時間參數一下，人機面板會有一個鍵盤出現，如果要時間，參數只要數字(單位為秒後再按一次ENT 即可進入PLC 內，鍵盤會自動消失。
2.2.2一段玻璃送料時間：圖B4此功能是在玻璃片放入定位點的光電上方時，可以延遲送料輸送帶啟動時間。
2.2.3二段玻璃送料時間：圖B4當設定上、下倒角功能而不作上、下週研時，此功能在第二片會延時送料，以防止出料後面玻璃會重疊現象發生。
倒角机作业指导书说明
倒角机作业指导书说明
第一、操作机器者需对机器进行开机前的检查及一级保养.
第二、公司电工需定期对机器电线电路安全状况进行点检确认(二级保养).
第三、於端面铣床处领取模板.
第四、根据客户要求(看订货单)明确是否需要打字. 注:除客户特殊要求外,打字的位置一般在模板侧面靠左一边,印上"HY-模板材质+代号" 字样.
第五、根据订单要求明确是否需要倒角以及倒角的大小.
1.倒角的大小单位用C 表示,即1C=1mm
2.如不需要倒角,则用锉刀把模板毛边锉干净.
第六、开启倒角机
1.按黑色键ON 即开,OFF 即关.
2.用废料试倒,如倒角大小小於客户的要求,用内六角扳手松开马达左下角的. 活动螺丝,调节底部的螺丝,使马达向下移动,直到过到要求为止。
如倒角大小大於客户要求,则作相反操作.
第七、倒角后的模板应整齐摆放在栈板上. 注:同一客户,相同型号,相同尺寸规格的模板应放在一起.
第八、倒角时,双手持紧模板,使之与机台平行,并控制机台匀速前进,以保证倒角大小的均匀.
第九、先倒毛边最多的一面.
文章编辑：东莞启锚机械有限公司（倒角机官方网：）。
倒角机操作规程
倒角机操作规程一、引言倒角机是一种用于对工件边缘进行倒角加工的专用设备。
为了确保操作人员的安全，保障设备正常运行，提高工作效率，制定本操作规程。
二、适用范围本操作规程适用于所有倒角机的操作人员。
三、操作人员要求1. 操作人员必须接受过相关的培训，了解倒角机的工作原理、操作方法和安全注意事项。
2. 操作人员必须穿戴符合要求的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套等。
3. 操作人员必须具备良好的身体健康状况，不得饮酒、吸烟或处于疲劳状态下进行操作。
四、设备准备1. 检查倒角机的工作状态，确保电源连接正常，机器无损坏或松动的部件。
2. 检查刀具的磨损情况，如有需要，及时更换刀具。
3. 清理工作区域，确保无杂物或障碍物。
五、操作步骤1. 将待加工的工件放置在倒角机的工作台上，并固定好。
2. 打开倒角机的电源开关，确保设备处于正常工作状态。
3. 调整倒角机的刀具位置和角度，根据工件的要求进行合适的设置。
4. 打开倒角机的启动开关，开始进行倒角加工。
5. 操作人员应注意观察加工过程中的情况，确保工件的质量和加工效果。
6. 加工完成后，关闭倒角机的电源开关，将工件取出。
六、安全注意事项1. 操作人员在操作过程中，必须集中注意力，严禁分心或玩乐。
2. 操作人员禁止将手或其他物体伸入倒角机的工作区域，以免发生意外伤害。
3. 切勿随意更改倒角机的设定参数，如需调整应由专业人员操作。
4. 操作人员应定期清理倒角机的切屑和废料，保持设备的清洁。
5. 如发现倒角机出现异常声音、异味或其他异常情况，应立即停机检查，并报告维修人员处理。
七、紧急情况处理1. 在发生紧急情况时，操作人员应立即按下紧急停机按钮，切断电源。
2. 如有人员受伤，应立即采取急救措施，并及时报告相关负责人。
八、设备维护1. 定期对倒角机进行检查和保养，确保设备的正常运行。
2. 切勿私自拆卸或修理倒角机，如有需要应由专业人员进行维修。
九、附录本操作规程的制定和修订应由相关负责人负责，并进行归档保存。
GD—20型滚剪倒角机操作规程
GD—20型滚剪倒角机操作规程
1、调整坡口角度，松开两侧墙板上的锁紧螺母，摇动手轮，把角度
调至所需度数。
凡抗拉强度小于50Kg/mm2的工件，所倒坡口的宽度≤12mm时，锁紧螺母可不予锁紧，否则要将螺母拧紧；2、调整压紧装置，把待加工工件，放在工作台上，然后松开把手，
转动手轮，使压紧辊刚好接触工件上表面，拧紧把手，如工件又厚又狭，须将螺钉顶紧在框架上。
3、减速器采用20#齿轮油，存油量按倒角25度时在油标中能见到油
为准。
4、调整角度的丝杆以及调整压紧装置与调整支撑装置的螺杆与压紧
装置，滑动导向柱均直接涂用锂基润滑脂，每周检视与加油。
5、支承装置的各处滑动面与后支承装置的支承轮用30#机油直接注
于滑动面，每班一次。
6、当刀具钝了，应及时磨刀，刀具尺能磨前端面，可在平面磨床上
进行，刀具最大磨削量2mm，一般一次磨削量在0.5以内，当刀具的总磨削超过0.5mm时，在刀具和主轴端面之间按磨削量填以垫圈，装在刀具的后端面。
7、在操作过程中，如发现有铁屑堵住应及时用铁钩钩去。
如有故障，
应立即停车，把工作台摇下后，方可将工件退出。
单轴多功能数控倒角机说明书
五、用途:
用于光纤陶瓷棒、碳钢、不锈钢、铝合金、粉末冶金材料、尼龙等材质的零件倒角及 去毛刺。可精确控制打磨量和打磨角度以及打磨速度。
六、发货信息及方式
1、发货清单： 数控倒角机，使用说明书。
2、发货方式：款到发货，快递。
七、联系方式
深圳市精敏数字机器有限公司 电话：0755-21329780；29769287；29769297；29418581 传真：0755-29958512；
供电地
图名 单轴多功能数控倒角机
日期
版本 C 页码 1/1
制图 LJQ 审核
批准
控制器系统接线图
设置状态的特征是液晶屏的右半边有一个光标，且按 ENTER 键可使光标闪烁。 C.如何设置参数
参数设置画面共有三个，分别是主设置画面﹑第二设置画面﹑第三设置画面。 主设置画面：
滑动速度：电机高速移动时的速度 0.000——9.999 单位：米/秒； 工进速度：电机低速移动时的速度 0.000——9.999 单位：米/秒； 滑动长度：电机高速移动时的推进长度
第 3 页，共 3 页
串口 接头
7 供电 8 供电
标准RS232通信接口
输出电路内结构图 输入电路内部结构图
9 步进电机方向信号
10 步进电机脉冲信号
11
12 方向脉冲信号公共正
13பைடு நூலகம்
14
15
16
供电正
171819202122232425262728293031323334353637
原点信号 开始信号 缓停信号 急停信号
重启时间：自动工作模式下重新启动时间。
000-999
单位是秒；
四、 操作介绍:
A.开机后进入运行画面，若需修改参数则进入参数设定画面； B.在停机状态按 NUM0 按键则产量清零。 C.在停机状态按向左箭头键则工件步进电机带动工件夹具向左运动，在停机状态按 向右箭头键则工件步进电机带动工件夹具向右运动。 D.按开始键则开始动作，则数控倒角机进入运行状态，依次按程序执行各个工步。 E.在运行状态按缓停按钮则数控倒角机在完成正在加工的工件后停机。 F.在运行状态按急停按钮则数控倒角机在立即停机。 G.数控倒角机有两个工作模式，在手动工作模式时加工完一个工件后即回到装卡位， 等待下次按启动按钮来运行程序，在自动工作模式时加工完一个工件后即回到装卡位， 延时一段时间后(设定的重启时间)自动运行。
倒角机使用说明书
手提強力倒角機使用說明書机器型号：LG-R200出厂编号：樂高精機股份有限公司目錄一、主要用途及特點二、技術參數三、安全預防措施四、正確使用說明五、外型圖片六、合格證-1-主要用途與特點：本機適用於未經熱處理之大型工件，如各種模具、機械零件製造的倒角。
操作簡單、倒角規整、調整方便、經濟可靠、效率是經濟設備的10-15倍，是機械工業發展的趨勢。
技術參數：倒角範圍：0-9mm調整角度：15°~45°轉速：2800RPM電源：AC380V馬達：550W標準附件：5mm六角扳手包裝尺寸：350×250×200mm淨重/毛重：10kg/12kg安全預防措施：1.開機前檢查電機的電壓和頻率是否和電源一致。
2.機床電源插頭、插座上的各觸角應緊固可靠，無鬆動或接觸不良現象。
3.當發生故障或有不正常聲音應立即拔掉插頭，然後進行檢查修理。
-2-4.不要讓機床在無人情況下運轉，一定要在開機後，停止運轉才能離開。
外界切斷電源，應按紅色鈕，否則機床會無人情況下來運轉。
5.不要在你疲勞或服用酒精、麻醉劑的情況下，在操作機器。
6.當機床上的零件，附件損壞，請不要任意代用，應採用相同性能的對應零件，如採用單位的則最佳。
正確使用說明：在使用機器前一定要仔細閱讀使用說明書，安裝箱單清點物品並進行正確地安裝、調試。
對安全事項、機器性能、保養、產品附件及易損件等均要熱知。
在以後的產品使用過程中同樣也會用到使用說明書。
因此必須妥善加以保管。
（1）使用前：馬達回轉方向指示於馬達蓋上(指示①)本機為三相380V，功率370W，電源接通後，試行馬達回轉方向，如方向錯誤，請將其中任二條電線互換即可。
（2）調整切削量先放鬆(指示③)螺絲(指示④)之螺絲把手之後，再調整切削量把手(指示⑤)，完成後，再將(指示③及④)把手上緊，再按切削方向(指示②)開始操作。
每次切削量不超出3mm，最大切削量是9mm（3）調整切削角度：將(指示⑥)螺絲放鬆，再按緊軌道(指示⑦及⑧)回轉所需切削-3-角度(指示⑨)之刻度後，再上緊(指示⑥)之螺絲。
GD20滚剪倒角机说明书
0510-83298676
六、电器原理图
焊接滚轮架使用说明书
七、故障与排除方法 故障
原因
措施
1、难以进给
刀子打滑
磨刀
2、倒角不平 3、刀具损坏
A、刀钝 B、刀子和后支承块和后 支承轮不在同一平面上
磨刀 调整后支承轮
超载
检查倒角宽度和材 料是否在规定范围
内
无锡沃尔柯机械制造有限公司 8
0510-83298676
无锡沃尔柯机械制造有限公司 5
0510-83298676
焊接滚轮架使用说明书
本机出厂前均已经整机调试，安装时，只需按通电源，开车前观察刀具是否与其他东 西相碰，然后空车运行，如方向正确，即可投入使用。
对于宽大，笨重的工件，根据具体情况，可在二端加设专用架子，用于搁置工件，架 子上应装有滚轮，使工件能滑动，否则容易损坏刀具。 四、操作
无锡沃尔柯机械制造有限公司 2
0510-83298676
Hale Waihona Puke 前言焊接滚轮架使用说明书
感谢您使用我们的设备，本说明书将为您详细讲述本设备的所需注意
的安全性、原理、性能、结构、特点以及其使用与维护等。
为了防止造成人身伤害、毁坏该机床及与之相连的产品，敬请确保本
手册和其它随机手册或本手册和其它随机手册的复印件到达机床的最终操
有关电气安装方面的国家与当地条例应比本手册内的说明优先得到遵 守。无论任何情况，沃尔柯都不赔偿由于违反条例或工作方式不良而导致 的个人受伤或财产损失。
倒角机操作规程与维修保养作业指导书
1.3清洗刀架，更换不合用的刀架；
1.4由维修电工检修电机，更换不合用的电机；
1.5填写保养记录。
编写人
审核人
批准人
编写日期
审核日期
批准日期
设备自检
操作步骤
相关要求及注意事项
辅助工具
备注
1、检查电路、线路、气路是否正常。
一、打开电源、气路；
二、调试；
三、放产品加工；
1、调试机前，先把刀片安装好，用手摇动拖板刀架到产品加工的位后，在锁紧螺母；
2、调试产品时，小心产品碰坏刀、轴。
四、关机、关
气。
1、日常维修与保养内容
1.
倒角机操作规程
倒角机操作规程一、引言倒角机是一种用于对工件边缘进行倒角加工的机械设备，广泛应用于金属加工、木工加工等行业。
为了确保倒角机的安全运行和提高工作效率，制定了本操作规程，以规范倒角机的操作流程和注意事项。
二、适合范围本操作规程适合于所有使用倒角机进行加工的操作人员。
三、操作流程1. 准备工作a. 确保倒角机的工作区域整洁有序，没有杂物和障碍物。
b. 检查倒角机的电源线和接地线是否正常，电源开关是否处于关闭状态。
c. 检查倒角刀具的磨损情况，如有磨损应及时更换。
d. 穿戴个人防护装备，包括安全帽、护目镜、防护手套等。
2. 开机准备a. 将倒角机的电源线插入电源插座，并确保电源开关处于关闭状态。
b. 检查倒角机的润滑系统，确保润滑油充足。
c. 检查倒角机的气源系统，确保气压稳定。
3. 操作步骤a. 将待加工工件放置在倒角机的工作台上，固定好。
b. 打开电源开关，启动倒角机。
c. 调整倒角机的速度和倒角刀具的倾斜角度，根据工件材料和要求进行调整。
d. 将工件缓慢推进倒角机，确保工件与倒角刀具的接触平稳。
e. 观察倒角加工的效果，如有需要可以适时调整倒角机的参数。
f. 加工完成后，关闭电源开关，住手倒角机的运行。
四、安全注意事项1. 操作人员应经过专业培训并持证上岗，了解倒角机的操作原理和安全规范。
2. 在操作过程中，严禁戴手套，以免被卷入倒角刀具中导致伤害。
3. 操作人员应保持专注，不得在操作过程中分心或者进行其他无关操作。
4. 加工过程中，不得将手指或者其他身体部位挨近倒角刀具，以免造成伤害。
5. 在倒角机运行时，禁止随意调整倒角刀具的倾斜角度，以免发生意外。
6. 加工完成后，应及时清理工作台和倒角机，避免杂物堆积影响下次操作。
五、常见故障及排除方法1. 倒角刀具磨损严重解决方法：更换倒角刀具，确保刀具的锋利度。
2. 倒角机运行速度过慢或者过快解决方法：调整倒角机的速度控制器，使其适应工件的加工需求。
3. 倒角机异常震动解决方法：检查倒角机的底座和固定螺丝是否松动，进行紧固。
倒角机安全操作规程示范文本
倒角机安全操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月倒角机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、电源：保持开关完整无损。
工作开机：连接外电源→打开设备电源总开关→设备电源起动开关。
工作后关机：关闭倒角轮→关闭设备电源开关→断开外电源连接。
二、禁止随意乱接乱拉电线，开关插座必须上墙。
在进行设备清洁或打扫卫生时，防止水溅到电源上。
三、禁止非工作人员擅自进入工作区。
四、倒角机工作时，如遇到紧急情况应立即关闭总电源开关。
五、更换倒角沙轮和防水窗口时，必须先停止倒角轮转动，避免发生事故。
严禁非工作人员打开防护盖更换倒角轮。
六、倒角机自动工作时，禁止打开防护罩，将头探入防护罩。
半自动工作时，必须先按暂停键，工作臂完全抬起时再进行取片，避免工作臂压伤手。
七、现场地面干净整齐，不得乱放物品，下班前，切记关闭“水、电、气”总开关。
八、消防器材摆放位置合理，工作人员必须掌握其操作方法，并定期检查其是否完好、是否过期。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
倒角机作业指导书
3.3.1 确定保养责任人，每天进行保养，清扫机器内、外的铁屑，清理机器区域的杂物。
3.3.2 检查机器的配件是否缺失、损坏，如有必须写维修通知单给主管签字批示后交设备组进行维修。
制订
审核
核准
№
修订内容摘要
修者
修订日期
备注
倒角机作业指导书
1目的
为安全、正确地操作倒角机床。
2范围
所有操作人员。
3作业内容
3.1检查
3.1.1检查设备电源开关、电缆是否破损以防漏电。
3.1.2检查设备机械固定螺丝是否松动，零件是否缺失。
3.2 操作
3.2.1 使用机床必须配戴防护眼镜。
3.2.2 必须抓牢固工件，防止打滑打商人。
3.2.3 使用完后必须清理干净机床的铁屑，并关闭电源。
自动倒角机操作指导书
1.0 目的确保设备的正常运转、产品的加工精度与加工的合理性，提高生产效率和产品质量；规范安全操作，杜绝安全隐患以达到安全生产。
2.0 适用范围适用于自动倒角机所有操作人员。
3.0 权责3.1 设备使用及日常保养：操作人员。
3.2 设备维修：专业技术人员。
3.3 技术指导及正确操作方法的监督：组长、主管。
4.0 工作流程：4.1 充分了解设备的性能、结构，遵守安全生产的规程。
4.2 开机前，首先检查设备状态，确认好后才能开启设备。
4.2.1 做好日常保养检点确认；4.2.2 确认设备治具、钻头是否完好；4.2.3 确认来料种类和规格是否合格。
4.3开机步骤如下：4.3.1 向右扳动操作面板上的旋钮开关，打开设备总电源；4.3.2 触摸屏系统打开后，点击触摸屏进入触摸屏控制界面；4.3.3 检查气缸、转盘位置是否正确，确认钻头是否完好；4.3.4 打开压缩空气控制阀；4.3.5 将震动送料盘内的油质和碎屑清理干净后，把清洗好并检查合格的原料放入振动送料盘内；4.3.6 每次添加原料时按1000PCS / 次的数量添加，不可添加过多避免影响振动转盘的转动；4.3.7 开启振动送料盘控制器与转盘控制器；4.3.8 点击触摸屏控制界面上的“自动启动”按键，设备进入自动运行模式；4.3.9开始量产前须做好首件确认，在确认合格没有异常后方可进行量产；4.4 加工完成的产品须及时整理收集，并按不同机台分类摆放到指定区域。
4.5 原料和加工完成的产品须分别摆放到它们指定的区域，避免原料与成品混合在一起。
4.6 生产过程中须做好抽检和自检工作，以及时发现问题及时反映、及时处理。
4.6.1 在生产过程中IPQC对产品进行抽检。
确认外观不能有变形、划伤、夹伤、毛刺等异常，确认加工出的产品尺寸符合规格要求；4.6.2 操作人员对产品进行自检。
确认外观不能有变形、划伤、夹伤、毛刺等异常，确认加工出的产品尺寸符合规格要求；4.6.3 加工过程中须定期检查钻头是否有磨损，如有磨损须及时更换。
900型中文说明书
手册编号制造日期手册版本3ª版本日期 2005年1月目录1. 序言. . . . . . . . . . .32. 使用说明和技术参数.. . . . . . . .3•使用说明. . . . . . . . . . 3 •技术参数和外形尺寸 . . . . . . . . 3 •噪声 . . . . . . . . . . 3 •振动 . . . . . . . . . . 3 •主要部件. . . . . . . . . . 4 3. 运输与安装. . . . . . . . . . 4•拆箱 . . . . . . . . . . 4•电气安装. . . . . . . . . . 4•带包装搬运. . . . . . . . . . 5•带底座搬运. . . . . . . . . . 5•不带底座搬运. . . . . . . . . . 54. 使用. . . . . . . . . . . 6•主要控制元件. . . . . . . . . . 6•移动加工. . . . . . . . . . 8•固定加工. . . . . . . . . . 8•悬挂移动加工. . . . . . . . . . 9•倒角尺寸设置. . . . . . . . . 10•倒角角度设置. . . . . . . . 10. . . . . . . . 10•切深 . .5. 维护与调节. .•刀片更换. . . . . . . . . . 10 6. 附件. . . . . . . . . . . 11请在安装和使用本机器之前，仔细阅读本手册内容，并认真遵循说明！1. 序言本手册旨在说明MOD. 900型倒角机的安全性以及正确使用的相关注意事项。
请将手册放于容易拿到的地方，并妥善保存。
如果遇到手册损坏或想获得更多技术信息，请联系经销商。
确保在使用机器之前，完全理解手册内容。
所提注意事项不可轻视，由此导致的后果，制造商不予承担。
钢管倒角机操作规程
钢管倒角机操作规程
1、根据加工的管料大小、壁厚、长度选择合适的夹紧夹具，和合适的刀盘。
并正确安装好。
2、检查机器本身是否干净无铁屑，开启电源，插好气管。
空车试运转1到2分钟，留意各部件是否正常，气管有没有漏气。
一切正常方可工作。
否则，立即通知部门负责人。
3、将被要加工的管料放入机床，用手动方式调试好，保证切屑正常合理。
手动调试刀具时一定要拔出气管，保证没有气压。
4、工作切屑时，调节好挡板的位置，挡住铁屑的飞出伤人。
工作中手不能伸进刀盘内，清理铁屑要停机进行。
5、如发现进给切屑量有异常，如食刀太大，有火花，或者内外角切屑不合符要求的，理应及时停车，调整刀盘刀片。
6、工作完毕，要清理机床和周围的铁屑，保持清洁，关闭电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒角机数控系统
说明书
MLT-D120 Ver1.0
迈雷特数控技术有限公司
1、序言
精益求精是迈雷特的发展之道。
我们一直视改进产品并为客户提供更多价值为己任，坚持不懈。
一直以来，我们从未对产品的逐步改进进行大肆宣传，我们只为您能获得更好的使用机器而努力。
我们的数控倒角机控制系统与以往的不同。
我们对工艺及控制原理进行了重新设计，融入了众多增强性能的研发成果，使得倒角机性能更高、功能更强，前所未有。
2、功能介绍
钻孔过程中对钻孔深度、孔排距及孔偏移进行实时补偿
孔深度调整：在钻孔过程中，按【钻头升高】键，每按一次，孔深变浅0.05mm
按【钻头降低】键，每按一次，孔深变深0.05mm
排距调整：在钻孔过程中，按【钻头前进】键，每按一次，钻头将向钻孔前进方向进0.01mm
按【钻头后退】键，每按一次，钻头将向钻孔前进方向退0.01mm
孔偏补偿：在钻孔过程中，按【环模正转】键，每按一次，孔将向正向偏移0.1mm，偏移量将在Y分度过程中执行补偿，补偿完成即清零。
在钻孔过程中，按【环模反转】键，每按一次，孔将向反向偏移0.1mm，偏移
量将在Y分度过程中执行补偿，补偿完成即清零。
如果环模每个孔之间均有一定程度的偏差，则可以按【】、【】箭头键进行补偿。
每次补偿量为0.02mm（20脉冲）。
注：此补偿量不自动清零，一直保持，主要补偿回零不准现象。
钻孔方向改变：
按【上档】+【】键钻头沿前进方向钻孔，【上档】+【】键钻头沿后退方向钻孔。
手动错孔加工方法：
当第一次加工完成，或中途加工错半孔时，按【孔参】键，再按【】选择2次加工，同时【X】【Y】坐标清零。
此时，将执行第2圈钻孔加工。
【排回零】：按【排回零】键，将执行X排回零移动（定位到第一批X0处）
【孔回零】：按【孔回零】键，将执行Y回零动作（注意挡块安装位置），主要目的是为了计算不同环模的大小。
初次钻孔时注意事项：
首先确认以下孔参是否为0，确认加工方向是否从“+X”方向开始。
孔偏补、孔间补、排偏补等是否为0
【钻1次孔】：1次自动打完所有的孔，自动错排。
第一次加工时，要选择钻1次孔。
【钻2次孔】：分2次打完所有的孔，不自动错排。
报警：如果报警425，说明钻孔时，已钻排设置错误、或者排方向设置错误，或者1、2次钻孔选择错误。
