颗粒分析试验
密度计法颗粒分析试验记录
密度计法颗粒分析试验记录实验目的：使用密度计法对一组颗粒样品进行粒径分析，得到其粒径分布。
实验原理：密度计法是一种常用的颗粒分析方法，广泛应用于工程和科学研究中。
其基本原理是根据颗粒的密度与粒径的关系，通过测量颗粒的密度来得到粒径分布。
实验步骤：1.准备工作a.将密度计清洗干净，并校准仪器。
b.准备所需颗粒样品，将其干燥并筛分，保留所需粒径范围的颗粒。
2.实验操作a.将一定质量的干燥颗粒样品放入密度计中。
b.通过加入液体（通常是甘油或氯化钠溶液）来浸泡颗粒样品。
c.开始测量前，对密度计进行校准，确定空载状态和已知颗粒密度状态下的读数。
d.开始测量并记录读数，读数即为颗粒样品的密度。
3.数据处理a.根据测得的颗粒密度和颗粒密度与粒径的关系公式，计算出颗粒样品的粒径。
b.将得到的粒径数据绘制成频率分布图或累积曲线，得到颗粒样品的粒径分布情况。
实验记录：日期：20XX年XX月XX日样品信息：样品名称：XXX颗粒样品样品质量：XXXg工作条件：温度：XX℃湿度：XX%实验操作：1. 校准密度计，并测得空载状态的读数为XX g/cm32.向密度计中加入约XXg干燥颗粒样品并加入甘油溶液浸泡。
3. 密度计读数为XX g/cm3数据处理：根据已知颗粒的密度与粒径的关系公式：粒径=（颗粒密度-基质密度）/（已知颗粒密度-基质密度）*已知颗粒粒径已知数据：已知颗粒密度：XX g/cm3已知颗粒粒径：XX mm计算得到的颗粒粒径如下：颗粒粒径1：XX mm颗粒粒径2：XX mm...颗粒粒径n：XX mm粒径分布：将得到的粒径数据进行统计和绘图，得到颗粒样品的粒径分布图或累积曲线。
颗粒分析试验(密度计法)
试验一、颗粒分析试验（密度计法）（一）概述颗粒分析试验的目的是测定土中各种粒组含量占该土总质量的百分数，并据此绘制颗粒大小分配曲线。
密度计法适用于分析粒径小于0.075mm 的土样，若试样中含有大于0.075mm 的粒径时，应联合使用密度计法和筛析法。
（二）试验原理密度计法是将一定质量的试样加入4%浓度的六偏磷酸钠10mL ，混合成1000mL 的悬液，并使悬液中的土粒均匀分布。
此时悬液中不同大小的土粒下沉速度快慢不一。
一方面根据斯笃克（Stokes, G .G , 1845）定律计算悬液中不同大小土粒的直径，另一方面用密度计测定其相应不同大小土粒质量的百分数。
1. 斯笃克定律斯笃克研究了球体颗粒在悬液中下沉问题，认为不同球体颗粒在悬液中的下沉速度υ与它们直径大小d 有关，这种反映悬液中颗粒下沉速度和粒径关系的规律，称为斯笃克定律。
按照这一定律，土颗粒在溶液中下沉时，较大的土粒首先下沉，经过某一时段t ，只有比某一粒径d 小的土粒仍然浮在悬液中，这些土粒在悬液中通过铅直距离L ，在时间t 内下沉速度υ为2w s 1800)(dt L ηρρυ-== 或tLG G d ⋅-=-=wo wT s w s )(1800)(18γηρρηυ（ 1–1）式中 η ——纯水的动力粘滞系数，Pa·s （10-3）； d ——土颗粒粒径，mm ；ρ——土粒的密度，g/cm 3；G s ——土粒的比重；w ρ——水的密度，g/cm 3；wo ρ——温度4℃时水的密度，g/cm 3；wT G ——温度T ℃时水之比重；L ——某一时间t 内土粒的沉降距离，cm ； t ——沉降时间，s 。
为了简化计算，用图 1–1的斯氏列线图，便可求得粒径d 值。
此时，悬液中在L 范围内所有土粒的直径都比算得的d 值小，而大于d 的土粒都下沉到比L 大的深度处。
图1–1 斯笃克列线图2．悬液中土粒质量的百分数设V 为悬液的体积，W s 为该悬液内所含土颗粒总质量。

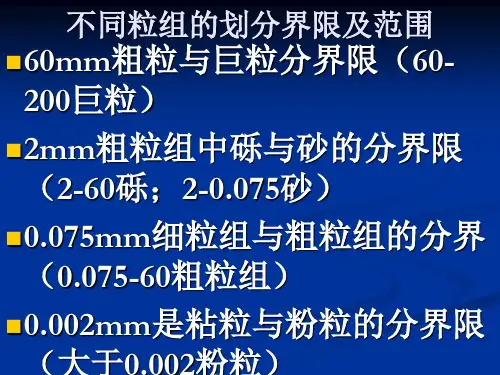

颗粒分析试验
（三）仪器设备：
粗筛：(圆孔)孔径为60、40、20、10、 5、2mm；
细筛：孔径为2.0、1.0、0.5、0.25、 0.075mm。
2.天平：称量5000g,感量5g;称量1000g, 感量1g;称量200g,感量0.2g.
3.其他：摇筛机、烘箱、研钵、瓷盘、 毛刷、木碾等。
摇筛机
操作步骤
Cu>10的土属级配良好。
2) 从工程上看：Cu≥5且cc＝1～3的土，
称为级配良好的土；不能同时满足上 述两个要求的土，称为级配不良的土。
a通过2mm筛的试样中小于某粒径质量g
b通过2mm筛的土样中所取试样质量g
p粒径小于2mm的颗粒质量百分数%
(2)绘制颗粒大小分布曲线
在半对数坐标纸上，以小于某 粒径的颗粒质量百分数为纵坐标， 以粒径（mm）为横坐标，绘制 颗粒大小级配曲线，求出各粒组 的颗粒质量的百分数。
4、本试验记录格式实验
筛分法试验
颗粒大小分析试验（筛分法）
工程名称 土样编号 试验日期
试验者 —— 计算者 —— 校核者 ——
筛孔 尺寸
（m m）
累积筛余质 量 (g)
筛分法 累计筛余(%)
40
0
0.0
20
350
11.7 =350/3000
10 920=350+570
30.7
5
1600
53.3
2
2190
73.0
0.5
2740
不均匀系数Cu=d60/d10 曲率系数Cc=d230/d60d10 (半对数坐标是指以通过率为纵坐标<平面
直角坐标>，土的粒径的自然或常用对数 为横坐标.)
D60、D30、D10是指从该图上查得 的通过率分别为60%、30%、10% 对应的粒径。
试验一 土的颗粒分析试验
试验一土的颗粒分析试验（一）、试验目的颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数，借以明确颗粒大小分布情况，供土的分类与概略判断土的工程性质及选料之用。
（二）试验方法与适用范围1、筛析法：适用于粒径大于0.075mm的土。
2、密度计法：适用于粒径小于0.075mm的土。
3、移液管法：适用于粒径小于0.075mm的土。
4、若土中粗细兼有，则联合使用筛析法及密度计法或移液管法。
（三）、筛分法实验1、仪器设备：（1）符合GB6003——85的要求的试验筛。
粗筛：圆孔，孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2.0、1.0、0.5、0.25、0.1、0.075mm。
（2）、天平：称量1000g与称量200g。
（3）、台秤：称量5kg.。
（4）、振筛机：应符合GB9909——88的技术条件。
（5）、其他：烘箱、研钵、瓷盘、毛刷、木碾等。
2、操作步骤（无粘性土的筛分法）（1）从风干、松散的土样中，用四分法按下列规定取出代表性试样：①粒径小于2mm颗粒的土取100g——300g②最大粒径小于10mm的土取300g——1000g③最大粒径小于20mm的土取1000g——2000g④最大粒径小于40mm的土取2000g——4000g⑤最大粒径小于60mm的土取4000g以上。
称量准确至0.1g；当试样质量多于500g时，准确至1g。
（2）将试样过2mm细筛，分别称出筛上和筛下土质量。
（3）取2mm筛上试样倒入依次叠好的粗筛的最上层筛中；取2mm筛下试样倒入依次叠好的最上层筛中，进行筛析。
细筛宜放在振筛机上震摇，震摇时间一般为10——15min。
（3）由最大孔径筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，如仍有土粒漏下，应继续轻叩摇晃，至无土粒漏下为止。
漏下的土粒应全部放入下级筛内。
并将留在各筛上的试样分别称量，准确至0.1g。
（4）各细筛上及底盘内土质量总和与筛前所取2mm筛下土质量之差不得大于1%；各粗筛上及2mm 筛下的土质量总和与试样质量之差不得大于1%。
实验五 颗粒分析试验
实验五颗粒分析试验一、概述颗粒分析试验就是测定土中各种粒组所占该土总质量的百分数的试验方法，可分为筛析法和沉降分析法。
其中沉降分析法又有密度计法和移液管法等。
对于粒径大于0.075mm的土粒可用筛分析的方法来测定，而对于粒径小于0.075mm 的土粒则用沉降分析方法来测定。
这里我们仅对筛析法进行介绍。
二、筛析法筛析法就是将土样通过各种不同孔径的筛子，并按筛子孔径的大小将颗粒加以分组，然后再称量并计算出各个粒组占总量的该土总质量的百分数。
筛析法是测定土的颗粒组成最简单的一种试验方法，适用于粒径小于、等于60mm，大于0.075mm的土。
（一）仪器设备1、分析筛；①圆孔粗筛，孔径为60mm，40mm，20mm，10mm，5mm和2mm。
②圆孔细筛，孔径为2mm，1mm，0.5mm，0.25mm，0.075mm。
2、称量1000g、最小分度值0.1g的天平；称量200g、最小分度值0.01g的天平；3、振筛机；4、烘箱、量筒、漏斗、研钵、瓷盘、不锈钢勺等。
（二）操作步骤先用风干法制样，然后从风干松散的土样中，按表5-1称取代表性的试样，称量准确至0.1g，当试样质量超过500g时，称量应准确至1g。
1、无粘性土（1）将按表5-1称取的试样过孔径为2mm的筛，分别称取留在筛子上和已通过筛子孔径的筛子下试样质量。
当筛下的试样质量小于试样总质量的10%时，不作细筛分析；当筛上的试样质量小于试样总质量的10%时，不作粗筛分析。
（2）取2mm 筛上的试样倒入依次叠好的粗筛的最上层筛中，进行粗筛筛析，然后再取2mm 筛下的试样倒入依次叠好的细筛的最上层筛中，进行细筛筛析。
细筛宜置于振筛机上进行震筛，振筛时间一般为10~15min 。
（3）按由最大孔径的筛开始，顺序将各筛取下，称留在各级筛上及底盘内试样的质量，准确至0.1g 。
（4）筛后各级筛上及底盘内试样质量的总和与筛前试样总质量的差值，不得大于试样总质量的1%。
土力学颗粒分析试验(实验一)
激光粒度仪法实验步骤
01
02
03
04
样品准备
将制备好的土样进行稀释，使 其适合激光粒度仪的测量范围
。
仪器校准
根据仪器说明书进行校准，确 保测量准确性。
样品测量
将稀释后的土样注入激光粒度 仪的测量池中，启动仪器进行
测量。
结果记录与处理
记录仪器测量的粒度分布数据 ，根据需要进行数据处理和分
布。
优缺点
快速、无损、准确度高，但对仪 器精度要求较高。
03
实验步骤
样品采集与制备
样品采集
选择具有代表性的土样，确保采 集过程中不改变土的天然状态。
样品制备
将采集的土样进行破碎、混合、 研磨，使其达到实验要求的粒度 分布。
筛分法实验步骤
筛分准备
结果记录
根据实验要求选择合适的筛子，并检 查筛子的完好性。
液体选择
选择适当的液体， 如水、酒精等，倒 入比重瓶中。
结果记录
记录比重瓶中液体 的高度和质量，计 算颗粒比重。
沉降法实验步骤
沉降筒准备
选择合适的沉降筒，洗净烘干 。
样品制备
将制备好的土样搅拌均匀，注 入沉降筒中。
沉降过程
观察沉降过程中各级颗粒的沉 降速度，记录各级颗粒的沉降 时间和对应的粒径。
结果计算
对未来研究的展望
01
深入研究不同类型土壤的颗粒分析特性，以提高工 程设计和施工的准确性。
02
探索颗粒分析与其他土力学指标之间的关系，以更 好地了解土的工程性质。
03
发展自动化、智能化的颗粒分析技术，提高实验效 率和准确性。
THANKS
土的颗粒分析试验
土的颗粒分析试验
一、试验目的：
1.确定土壤中不同粒径组成和含量，从而了解土壤的矿物组成和力学
性质。
2.了解土壤颗粒组成对土壤的水力性质、保水能力和透水性等方面的
影响。
二、试验原理：
三、试验步骤：
1.取得一定数量的土壤样品，并将其空气干燥或用低温烘干去除水分。
2. 将土壤样品通过筛网进行分级筛分，通常使用7个不同粒径的筛网，如2mm、1mm、0.5mm、0.25mm、0.125mm、0.063mm和0.05mm等。
3.对每一个筛孔内的颗粒进行称重，并计算出通过每个筛孔的颗粒的
质量。
4.计算颗粒的百分比通过量和累计通过量，并绘制颗粒质量百分比和
粒径的曲线图。
5.计算土壤的粒径分散系数以及相关的颗粒粒径参数。
四、结果分析：
通过颗粒分析试验所得到的结果，可以反映土壤样品中不同粒径组分
的含量和质量分布。
通过分析结果，我们可以得到以下方面的信息：
1.颗粒大小分布曲线可以反映土壤的粒径分布特点，比如有无明显的富集粒径，颗粒尺寸的分散情况等。
2.根据颗粒质量百分比曲线，可以计算土壤的粒径分散系数，从而了解土壤的颗粒组成均匀性。
3.通过颗粒分析试验所得到的结果，结合其他试验数据，可以分析土壤的力学性质、孔隙结构特征以及水力性质等。
总之，土的颗粒分析试验是土壤力学和土壤工程研究中不可或缺的基础试验之一、通过颗粒分析试验可以获得土壤颗粒组成和颗粒大小分布等重要信息，对于研究土壤性质和工程行为具有重要意义。
土的颗粒分析试验
土的颗粒分析试验（一）、试验目的颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数，借以明确颗粒大小分布情况，供土的分类与概略判断土的工程性质及选料之用。
（二）试验方法与适用范围1、筛析法：适用于粒径大于0.075mm的土。
2、密度计法：适用于粒径小于0.075mm的土。
3、移液管法：适用于粒径小于0.075mm的土。
4、若土中粗细兼有，则联合使用筛析法及密度计法或移液管法。
（三）、筛分法实验1、仪器设备：（1）符合GB6003——85的要求的试验筛。
粗筛：圆孔，孔径为60mm、40mm、20mm、10mm、5mm、2mm；细筛：孔径为2.0、1.0、0.5、0.25、0.1、0.075mm。
（2）、天平：称量1000g与称量200g。
（3）、台秤：称量5kg.。
（4）、振筛机：应符合GB9909——88的技术条件。
（5）、其他：烘箱、研钵、瓷盘、毛刷、木碾等。
2、操作步骤（无粘性土的筛分法）（1）从风干、松散的土样中，用四分法按下列规定取出代表性试样：①粒径小于2mm颗粒的土取100g——300g②最大粒径小于10mm的土取300g——1000g③最大粒径小于20mm的土取1000g——2000g④ 最大粒径小于40mm 的土取2000g ——4000g⑤ 最大粒径小于60mm 的土取4000g 以上。
称量准确至0.1g ；当试样质量多于500g 时，准确至1g 。
（2）将试样过2mm 细筛，分别称出筛上和筛下土质量。
（3）取2mm 筛上试样倒入依次叠好的粗筛的最上层筛中；取2mm 筛下试样倒入依次叠好的最上层筛中，进行筛析。
细筛宜放在振筛机上震摇，震摇时间一般为10——15min 。
（3）由最大孔径筛开始，顺序将各筛取下，在白纸上用手轻叩摇晃，如仍有土粒漏下，应继续轻叩摇晃，至无土粒漏下为止。
漏下的土粒应全部放入下级筛内。
并将留在各筛上的试样分别称量，准确至0.1g 。
（4）各细筛上及底盘内土质量总和与筛前所取2mm 筛下土质量之差不得大于1%；各粗筛上及2mm 筛下的土质量总和与试样质量之差不得大于1%。
颗粒分析实验报告
篇一：颗粒分析实验报告颗粒分析实验报告专业班级港航学号 0903010125姓名景永春同组者姓名孙涛实验编号实验名称密度计法（比重法）颗粒分析实验实验日期 2011.9.13 批报告日期成绩教师签名一、实验目的测定干土中各粒组含量占该土总质量的百分数二、实验原理微小球体在水中下沉时，球体的运动近似满足如下规律：1.小球体在水中沉降的速率是恒定的；2.小球体沉降的速率大小与球体的直径d的平方成正比。
上述规律可用下式表示：v=（gs-gwt）ρw4℃gd2/1800η由式可知，颗粒比重一定时，颗粒愈大，在水中沉降的速率愈快。
现将一定质量ms 的土与水搅拌成总体积为v的均匀悬液，然后观察悬液中颗粒下沉情况和悬液浓度的变化。
再由下式：di=k1 (??/ti)将测量粒径di的问题转化成为测定任一时刻ti及相应落距l的问题，再算出d≤di的颗粒占总土质量百分含量pi，就可得到试验结果。
三、实验仪器（1）（2）（3）（4）（5）乙种密度计量筒，有效容积1000cm3,内径60mm，高450mm 秒表搅拌器温度计四、实验步骤（1）取风干土样100~300g辗散后过2mm筛，至仅留下大于2mm的颗粒为止。
（2）将粒径小于2mm的土样搅拌均匀，称取m=30g的土样作为试样。
（3）将试样加水煮沸1小时，冷却后将全部土倒入试验量筒，加入10cm分散剂，加水至1000cm。
（4）搅拌悬液约1min，往复各30次，使悬液土粒分布均匀。
（5）取出搅拌器同时开动秒表，测经1，2,5,15,30,60,120,1440min时的密度计读数。
每次测度前15秒左右将密度计放入量筒。
五、实验数据记录与处理干土质量：30g 悬液体积：1000ml 密度计型号：乙型土粒比重：2.70密度计校正：ri = ri +n+mt—co计算l：根据乙种密度计读数与沉降距离表计算计算粒径di= k1 /ti)计算d≤di的颗粒占总土质量百分含量pi=100v*gs*（ri—1）*ρw4℃/ms/(gs-gw20) 绘制粒径分布曲线土粒粒径d（mm）六、实验分析与评估1、该方法较之筛析法的优缺点：首先，筛分法是利用不同孔径的分析筛筛分风干土，以此将不同粒径的土颗粒区分开，对于粒径稍大的土颗粒来讲，是比较方便可行的，但是对于粒径较小的土颗粒来讲，会有较大误差，因为细小的土颗粒具有一定的吸附性，会黏附在分析筛上面，对实验造成影响。
筛析法颗粒分析试验记录
筛析法颗粒分析试验记录筛析法是一种常见的颗粒分析方法，主要用于测定颗粒物料中颗粒大小的分布情况。
下面是一份筛析法颗粒分析试验记录：试验目的：通过筛析法确定颗粒物料中颗粒大小的分布情况。
试验日期：2024年1月1日试验设备：1.筛分机：型号X1，具有不同网孔的筛网；2.电子天平：精度为0.01g；3.空气压缩机：调节气流速度。
试验步骤：1.将待测颗粒物料样品取出，去除杂质，使得样品具备筛选条件；2. 准备一批标准筛网，分别为2mm、1mm、500μm、250μm、125μm 等规格的筛网；3.将筛网依次堆叠在筛分机上，并将样品放在最上层筛网上；4.启动筛分机，调节筛分时间为2分钟；5.筛分结束后，取下每层筛网上的颗粒物料，并称量质量；6.记录每个筛网上的颗粒物料质量和通过筛网的颗粒物料质量；7.将通过筛网的颗粒物料进行下一级筛分，直至最细的筛网；8.每次筛分结束后，都要称量质量并记录。
试验结果：经过筛分后，记录了每个筛网上的通过颗粒质量、颗粒质量和通过率。
筛网通过颗粒质量（g）颗粒质量（g）通过率2mm 100 500 0.21mm 120 380 0.315500μm1502300.652250μm801500.533125μm40700.571数据处理与分析：1.计算通过率：通过率=通过颗粒质量/颗粒质量。
2.计算颗粒径比例：颗粒径比例=通过颗粒质量/待测颗粒物料样品质量。
3.绘制颗粒径比例曲线（颗粒直径与颗粒径比例的关系曲线），根据曲线的变化分析颗粒分布情况。
结论：根据筛析法试验结果，得到了颗粒物料中不同颗粒大小的分布情况。
颗粒径比例曲线显示，颗粒物料主要分布在500μm至2mm范围内，其中颗粒径为1mm的颗粒最多。
随着颗粒径的减小，颗粒物料分布逐渐减少。
此外，通过率的变化也表明颗粒物料的分布以较大颗粒为主。
以上是一份筛析法颗粒分析试验记录及分析结果，用于确定颗粒物料中不同颗粒大小的分布情况。
颗粒分析试验
一、颗粒分析实验（筛分法）（一）实验目的测定干土各粒组占该土总质量的百分数，以便了解土粒的组成情况。
供砂类土的分类、判断土的工程性质及建材选料之用。
（二）实验原理土的颗粒组成在一定程度上反映了土的性质，工程上常依据颗粒组成对土进行分类，粗粒土主要是依据颗粒组成进行分类的，细粒土由于矿物成分、颗粒形状及胶体含量等因素，则不能单以颗粒组成进行分类，而要借助于塑性图或塑性指数进行分类。
颗粒分析实验可分为筛分法和密度计法，对于粒径大于0.075mm的土粒可用筛分法测定，而对于粒径小于0.075mm的土粒则用密度计法来测定。
筛析法是将土样通过各种不同孔径的筛子，并按筛子孔径的大小将颗粒加以分组，然后再称量并计算出各个粒组占总量的百分数。
（三）仪器设备1．标准筛：孔径10、5、2、1.0、0.5、0.25、0.075mm；（见附图1）2．天平：称量1000g，分度值0.1g；3．振筛机；4．其它：毛刷等。
（四）操作步骤1．备土：从大于粒径0.075mm的风干松散的无粘性土中取出代表性的试样。
2．取土：取干砂500g称量准确至0.1g。
3．摇筛：将称好的试样倒入依次叠好的筛，放置到振筛机上进行筛分。
筛分时间为10分钟左右。
4．称量：逐级称取留在各筛上的质量。
（五）实验注意事项1．将土样倒入依次叠好的筛子中进行筛分。
2．筛分法采用振筛机，在筛析过程中应能上下振动，水平转动。
3．称重后干砂总重精确至1 g 。
（六）计算及制图1． 按下列计算小于某颗粒直径的土质量百分数：100ABm X m =⨯ 式中：X —小于某颗粒直径的土质量百分数，%；m A —小于某颗粒直径的土质量，g ； m B —所取试样的总质量（500g ）。
2．用小于某粒径的土质量百分数为纵坐标，颗粒直径（mm ）的对数值为横坐标，绘制颗粒大小级配曲线。
3．在级配曲线图上标明d 10, d 30, d 50和d 60 ，并计算不均匀系数及曲率系数。
移液管法颗粒分析试验记录
移液管法颗粒分析试验记录实验记录实验目的：使用移液管法对颗粒进行分析并记录实验结果。
实验原理：移液管法是一种常用的颗粒分析方法，通过移液管的容积和颗粒的质量，可以计算出颗粒的体积浓度和颗粒数密度。
实验步骤：1.准备工作：将移液管清洗干净并晾干，准备好所需的颗粒样品和移液管。
2.称重：使用天平准确称量一定质量的颗粒样品，记录质量为m。
3.加液：将颗粒样品倒入移液管中，直至液面与移液管的刻度线对齐，记录液体的体积为V。
4.移液：用移液管将颗粒样品转移到干净的容器中，将所有颗粒转移完毕。
5.清洗：将移液管清洗干净并晾干，以备下一次实验使用。
实验结果：实验一：样品质量m=2.5g移液管液面与刻度线对齐的液体体积V=3mL实验二：样品质量m=3.2g移液管液面与刻度线对齐的液体体积V=4mL数据处理：根据实验原理，可以使用下面的公式计算颗粒的体积浓度（Cv）和颗粒数密度（N）：Cv=m/V（g/mL）N=m/(V*d)（个数/mL）其中d为颗粒的密度，可以通过其他实验方法测量得到。
根据实验一和实验二的结果，我们可以计算出相应的颗粒的体积浓度和颗粒数密度。
实验一：Cv=2.5g/3mL=0.833g/mLN=2.5g/(3mL*d)个数/mL实验二：Cv=3.2g/4mL=0.8g/mLN=3.2g/(4mL*d)个数/mL讨论与结论：通过多次实验记录的数据，我们可以计算出颗粒的体积浓度和颗粒数密度的平均值，并计算其标准偏差以评价实验结果的可靠性。
进一步的研究可以探索颗粒的形状和颗粒大小对颗粒分析结果的影响，并进行更多的实验来验证移液管法的准确性和重复性。
总结：移液管法是一种常用的颗粒分析方法，通过实验记录和数据处理，可以得到颗粒的体积浓度和颗粒数密度。
这种方法简单易行，适用于大多数颗粒的分析工作。
但对于非球形颗粒或颗粒尺寸分布较大的样品，在使用移液管法时需要考虑额外的因素，如颗粒的流动性和堆积密度等。
筛析法颗粒分析试验报告
筛析法颗粒分析试验报告筛析法颗粒分析试验报告一、实验目的本实验旨在通过筛析法对颗粒物料进行粒度分析，了解颗粒物料的粒度分布情况，并计算出颗粒物料的平均粒径和粒度系数。
二、实验原理筛析法是一种常用的颗粒物料粒度分析方法，通过将颗粒物料通过一系列不同孔径的筛网进行筛分，然后根据筛网上残留的物料的质量或体积来确定颗粒物料的粒度分布情况。
三、实验步骤1.准备实验仪器和试验物料，包括筛分器、筛网、天平和待测试的颗粒物料。
2.将筛分器安装好，并将不同孔径的筛网按照从上到下的顺序安装在筛分器上，最上层为最细孔径的筛网，最下层为最粗孔径的筛网。
3.将待测试的颗粒物料取样，根据实际需要，选择适当的取样量。
4.将取样的颗粒物料均匀分布在最上层的筛网上，然后盖上筛分器的盖子，启动筛分器进行筛分。
5.筛分一段时间后，关闭筛分器，取下每层筛网上残留的颗粒物料，用天平称量其质量或用容器收集并测量其体积。
6.记录每层筛网上残留颗粒物料的质量或体积，并计算出每层的通过量和残留量。
7.根据每层的通过量和残留量，计算出每层的累积通过量和累积残留量。
8.绘制累积通过量和累积残留量的曲线图，并根据曲线图计算出颗粒物料的平均粒径和粒度系数。
四、实验结果根据实验数据计算得出颗粒物料的平均粒径为x μm，粒度系数为n。
五、实验讨论通过对颗粒物料的筛析实验，我们可以得出颗粒物料的粒度分布情况，了解颗粒物料的颗粒大小范围和分布情况。
根据实验结果，我们可以评估颗粒物料的颗粒大小是否符合要求，并对颗粒物料进行合理的选择和使用。
六、实验结论通过筛析法对颗粒物料进行粒度分析，我们得出了颗粒物料的平均粒径和粒度系数，并了解了颗粒物料的粒度分布情况。
根据实验结果，我们可以评估颗粒物料的颗粒大小是否符合要求，并对颗粒物料进行合理的选择和使用。
七、实验改进意见在实验过程中，我们可以进一步改进实验方法，提高实验的准确性和可靠性。
例如，在取样过程中可以采用多点取样，增加取样的代表性；在筛分过程中可以适当延长筛分时间，以确保颗粒物料的筛分充分。
土的颗粒分析试验报告
土的颗粒分析试验报告
试验目的：
本次试验旨在对样本土进行颗粒分析，以了解土的物理性质和力学特性。
试验方法：
采用沉降法对样本土进行颗粒分析，主要分为三个步骤：
1. 取0.001g土样并加入盆中；
2. 加入20ml去离子水，并用手指搅拌均匀；
3. 离开搅拌器，让土的颗粒自行沉降，记录每个时间点的颗粒占比。
试验结果：
完成分析后得出以下试验结果：
1. 样本土颗粒比例：沙74.6%，粉砂11.2%，粘土14.2%；
2. 样本土干密度：1.45g/cm³；
3. 样本土示方数：1
4.0%。
试验结论：
通过对样本土进行颗粒分析，得出颗粒比例以及土的物理性质，可以为土的力学特性分析提供依据。
针对此次试验结果，需要更
多的力学试验数据进行支持，方能对土样进行充分的特性分析。
参考值：
以下为标准的颗粒占比参考值：
- 沙 63um 以上颗粒占比 50% 以上；
- 粉砂 2-63um 颗粒占比 20-50% 之间；
- 粘类颗粒（粘土、黏土、粉质颗粒）占比 5-25%。
参考文献：
[1]颗粒分析试验方法，中国化学会，2017。
[2]土工试验方法，中国土木工程学会，2014。
颗粒大小分析试验报告颗粒分析实验报告
颗粒大小分析试验报告颗粒分析实验报告篇一：颗粒分析实验报告颗粒分析实验报告专业班级港航学号 0903010125姓名景永春同组者姓名孙涛实验编号实验名称密度计法（比重法）颗粒分析实验实验日期 xx.9.13 批报告日期成绩签名一、实验目的测定干土中各粒组含量占该土总质量的百分数二、实验原理微小球体在水中下沉时，球体的近似满足如下规律：1.小球体在水中沉降的速率是恒定的；2.小球体沉降的速率大小与球体的直径d 的平方成正比。
上述规律可用下式表示： v=（gs-gwt）ρw4℃gd2/1800η由式可知，颗粒比重一定时，颗粒愈大，在水中沉降的速率愈快。
现将一定质量ms 的土与水搅拌成总体积为v的均匀悬液，然后观察悬液中颗粒下沉情况和悬液浓度的变化。
再由下式：di=k1 (??/ti)将测量粒径di的问题转化成为测定任一时刻ti及相应落距l的问题，再算出d≤di的颗粒占总土质量百分含量pi，就可得到试验结果。
三、实验仪器（1）（2）（3）（4）（5）乙种密度计量筒，有效容积1000cm3,内径60mm，高450mm 秒表搅拌器温度计四、实验步骤（1）取风干土样100~300g辗散后过2mm筛，至仅留下大于2mm 的颗粒为止。
（2）将粒径小于2mm的土样搅拌均匀，称取m=30g 的土样作为试样。
（3）将试样加水煮沸1小时，冷却后将全部土倒入试验量筒，加入10cm分散剂，加水至1000cm。
（4）搅拌悬液约1min，往复各30次，使悬液土粒分布均匀。
（5）取出搅拌器同时开动秒表，测经1，2,5,15,30,60,120,1440min时的密度计读数。
每次测度前15秒左右将密度计放入量筒。
五、实验数据记录与处理干土质量：30g 悬液体积：1000ml 密度计型号：乙型土粒比重：2.70密度计校正：ri = ri +n+mt—co计算l：根据乙种密度计读数与沉降距离表计算计算粒径di= k1 /ti)计算d≤di的颗粒占总土质量百分含量pi=100v*gs*（ri—1）*ρw4℃/ms/(gs-gw20) 绘制粒径分布曲线土粒粒径d（mm）六、实验分析与评估1、该方法较之筛析法的优缺点：首先，筛分法是利用不同孔径的分析筛筛分风干土，以此将不同粒径的土颗粒区分开，对于粒径稍大的土颗粒来讲，是比较方便可行的，但是对于粒径较小的土颗粒来讲，会有较大误差，因为细小的土颗粒具有一定的吸附性，会黏附在分析筛上面，对实验造成影响。
土的颗粒分析试验报告
土的颗粒分析试验报告土的颗粒分析试验土的颗粒分析试验第一节筛析法一、试验目的测定小于某粒径的颗粒或粒组占砂土质量的百分数，以便了解土的粒度成分，并作为砂土分类及土工建筑选料的依据。
二、基本原理筛析法是利用一套孔径不同的标准筛来分离一定量的砂土中与筛孔径相应的粒组，而后称量，计算各粒组的相对含量，确定砂土的粒度成分。
此法适用于分离粒径大于0.075mm的粒组。
三、仪器设备1、标准筛一套(图1-1)；2、普通天平：称量500g，最小分度值0.1g；3、磁钵及橡皮头研棒；4、毛刷、白纸、尺等。
顶盖2mm 1mm 0.5mm 0.25mm 0.1mm 0.075mm 底盘取走 3 取走412图1－1标准筛图1－2 四分法图解四、操作步骤1、制备土样(1) 风干土样，将土样摊成薄层，在空气中放1～2天, 使土中水分蒸发。
若土样已干，则可直接使用。
(2) 若试样中有结块时，可将试样倒入磁钵中，用橡皮头研棒研磨，使结块成为单独颗粒为止。
但须注意，研磨力度要合适，不能把颗粒研碎。
(3) 从准备好的土样中取代表性试样，数量如下：最大粒径小于2mm者，取100～300g；最大粒径为2～10mm之间的，取300～1000g；最大粒径为10～20mm之间的，取1000～2000g；最大粒径为20～40mm之间的，取2000～4000g；最大粒径大于40mm者，取4000g以上。
用四分法来选取试样，方法如下：将土样拌匀，倒在纸上成圆锥形(图1-2.1), 然后用尺以圆锥顶点为中心，向一定方向旋转(图1-2.2), 使圆锥成为1～2cm厚的圆饼状。
继而用尺划两条相互垂直的直线，把土样分成四等份，取走相同的两份(图1-2.3、图1-2.4), 将留下的两份土样拌匀；重复上述步骤，直到剩下的土样约等于需要量为止。
2、过筛及称量(1) 用普通天平称取一定量的试样, 准确至0.1g；(2) 检查标准筛叠放顺序是否正确(大孔径在上，小孔径在下)，筛孔是否干净，若夹有土粒，需刷净。
颗粒分析试验
第一节 合同
• (三)写作注意事项 • 合同的写作时必须注意: • 1.形式合法性 • 2.内容具体性 • 3.语言准确性 • 4.书写规范性
上一页 下一页 返回
第一节 合同
• 二、类型与写作 • (一)劳动合同 • 1.概念 • 建立劳动关系应当订立劳动合同。 • 2.劳动合同的类型 • 劳动合同可以不同标准划分不同的种类，常见种类是: • (1)聘用合同 • (2)录用合同 • (3)借调合同 • (4)停薪留职合同
• (1)按如下公式计算小于某颗粒直径的土质量百分数:
• (2)以小于某粒径的试样质量占试样总质量的百分比为纵坐标，以颗 粒粒径为对数横坐标，在单对数坐标上绘制颗粒大小分布曲线(图3. 1) 。
上一页 下一页 返回
第三章 颗粒分析试验
• (3)按式(3. 2)计算不均匀系数:
上一页 下一页 返回
第三章 颗粒分析试验
上一页 返回
第三节 策划书
• 一、概述 • “策”就是道破天机，也就是揭示事物的本质;“划”就是刻画蓝图，
“策划”合在一起就是“道破天机，导引潮流”的意思。 • 策划是一种思维方式，是经济组织为了谋求生存的最佳环境和市场竞
争的必要优势而进行的创新性或精密性的决策思维方式。 • 任何一个企业都是应该有计划的。策划是计划的高级形式。 • 二、写作要求 • (一)策划书名称 • 尽可能具体地写出策划名称
上一页 下一页 返回
第二节 招标书和投标书
• 3.正文。 • 正文由前言和主体部分构成。 • (1)前言写明投标依据，说明投标的意愿，为引出主体起到铺垫作用
。 • (2)主体部分是投标书的重要部分，它主要包括 • ①开标一览表 • ②投标价格表 • ③货物简要说明一览表 • ④按投标须知要求提供的全部文件 • ⑤资格证明文件 • 4.结尾。投标书的结尾，应签具投标单位的名称、地址等。
颗粒分析试验密度计法
颗粒分析试验密度计法 Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8试验一、颗粒分析试验（密度计法）（一）概述颗粒分析试验的目的是测定土中各种粒组含量占该土总质量的百分数，并据此绘制颗粒大小分配曲线。
密度计法适用于分析粒径小于0.075mm 的土样，若试样中含有大于0.075mm 的粒径时，应联合使用密度计法和筛析法。
（二）试验原理密度计法是将一定质量的试样加入4%浓度的六偏磷酸钠10mL ，混合成1000mL 的悬液，并使悬液中的土粒均匀分布。
此时悬液中不同大小的土粒下沉速度快慢不一。
一方面根据斯笃克（Stokes, , 1845）定律计算悬液中不同大小土粒的直径，另一方面用密度计测定其相应不同大小土粒质量的百分数。
1. 斯笃克定律斯笃克研究了球体颗粒在悬液中下沉问题，认为不同球体颗粒在悬液中的下沉速度υ与它们直径大小d 有关，这种反映悬液中颗粒下沉速度和粒径关系的规律，称为斯笃克定律。
按照这一定律，土颗粒在溶液中下沉时，较大的土粒首先下沉，经过某一时段t ，只有比某一粒径d 小的土粒仍然浮在悬液中，这些土粒在悬液中通过铅直距离L ，在时间t 内下沉速度υ为 或tLG G d ⋅-=-=wo wT s w s )(1800)(18γηρρηυ（ 1–1） 式中η ——纯水的动力粘滞系数，Pa·s （10-3）； d ——土颗粒粒径，mm ； ρ——土粒的密度，g/cm 3；G s ——土粒的比重；w ρ——水的密度，g/cm 3；wo ρ——温度4℃时水的密度，g/cm 3；wT G ——温度T ℃时水之比重；L ——某一时间t 内土粒的沉降距离，cm ； t ——沉降时间，s 。
为了简化计算，用图 1–1的斯氏列线图，便可求得粒径d 值。
此时，悬液中在L 范围内所有土粒的直径都比算得的d 值小，而大于d 的土粒都下沉到比L 大的深度处。
颗粒分析试验报告
颗粒分析试验报告1. 引言颗粒分析试验是一种常见的分析技术，被广泛应用于物料工程、环境科学、生物医药等领域。
本报告旨在介绍颗粒分析试验的步骤和方法，并通过一个具体的案例分析，详细说明试验的过程和结果。
2. 实验目的本次试验的目的是分析一种矿石样品中颗粒的粒径分布，以了解样品的结构和性质。
通过颗粒分析试验，可以获取样品中颗粒的粒径范围、平均粒径和粒径分布情况，为进一步的研究和应用提供基础数据。
3. 实验步骤3.1 样品准备首先，需要准备矿石样品，并将其进行粉碎处理，以便于后续的颗粒分析。
样品的粉碎过程需要注意避免过度破碎和粉尘的产生。
3.2 颗粒分散将粉碎后的样品取一小部分，加入适量的分散剂，并使用超声波或搅拌器进行均匀分散，以确保颗粒之间不会发生聚集和堆积。
3.3 试验仪器准备根据试验需要选择合适的颗粒分析仪器，如激光粒度分析仪或雾化粒度分析仪，并按照仪器说明书进行准备和调试。
确保仪器的参数设置正确，并进行零点校准。
3.4 开展试验将分散后的样品转移到试验仪器中，并按照仪器的操作指南进行试验。
通常，试验仪器会通过激光或光散射等原理对颗粒进行分析和测量。
3.5 数据处理根据试验仪器的输出结果，获取颗粒的粒径分布数据。
可以使用统计学方法对数据进行处理，计算颗粒的平均粒径、粒径分散度等指标。
4. 实验结果与讨论根据实验所得数据，我们得到了矿石样品中颗粒的粒径分布情况。
通过对数据的分析和统计，我们可以得到以下结论： - 样品中颗粒的粒径主要集中在X至Y的范围内。
- 样品中存在少量的大颗粒和细颗粒，可能会对样品的使用性能产生影响。
这些结论对于进一步的研究和应用具有重要意义，可以指导后续的实验设计和工程应用。
5. 结论本报告介绍了颗粒分析试验的步骤和方法，并通过一个实际案例分析展示了试验的过程和结果。
颗粒分析试验是一种常用的分析技术，适用于多个领域，通过粒径分布数据的分析，可以获取样品的结构和性质信息，为后续的研究和应用提供重要依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
颗粒分析试验
筛分法
1.目的与适用范围
此法适用于分离粒径大于0.075mm的粒组。
对粒径大于60mm的土样，本试验方法不适用。
2.仪器设备
(1)标准筛：粗筛(圆孔)孔径为60mm40mm、20mm、10mm、5mm、2mm；细筛孔径为 2. 0mm、1.0mm、
0.5mm、 0. 25mm > 0. 075mm o
(2)天平：称量5000g,感量5；称量lOOOg,感量lg；称量200g,感量0. 2g o
(3)摇筛机。
(4)其他：烘箱、筛刷、烧杯、木碾、研钵及杵等。
3.试样
从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：
最大粒径小于2mm者，取100〜300g；最大粒径
为2〜10mm之间的，取300~1000g；
最大粒径为10〜20mm之间的，取1000〜2000g；
最大粒径为20~40mm之间的，取2000~4000g；最大粒径大于40mm者，取4000g以上。
4 •试验步骤
1对于无凝聚性的土
按规定称取试样，将试样分批次过2inni筛。
(2)将大于2mm的试样按从大到小的次序，通过大于2mm的各级粗筛。
将留在筛上的土分别称量。
(3) 2mm筛下的土如数量过多，可用四分法缩分至100〜800g。
将试样按从大到小的次序通过小于2nmi的各级细筛。
可用摇筛机进行振摇。
振摇时间一般未10~15niin。
(4)由最大孔径的筛开始，顺序将筛取下，在白纸上用手轻扣摇晃，至每分钟筛下数量不大于该级筛余质量的1%为止。
漏下的土粒应全部放入下一级筛内，并将留在各筛上的土样用软毛刷刷净，分别称量。
(5)筛后各级筛上和筛底土总质量与筛前试样质量之差，不应大于
1%O (6)如2mm筛下的土不超过试样总质量的10%,
可省略细筛分析；如2nini筛上的土不超过试样总质量的10%,可省略粗筛分析。
2.对于含有黏土粒的砂砾土
将土样放在橡皮板上，用木碾将碾结的土团充分碾散, 拌匀、烘干、称量。
如土样过多时，用四分法称取代表性土样。
(2)将试样置于盛有清水的瓷盆中，浸泡并搅拌，使粗细颗粒分散。
(3)将浸润后的混合液过2mm筛，边冲边洗过筛，直至筛上仅留大于2mm以上的土粒为止。
然后，将筛那个洗净的砂砾风干称量。
按以上方法进行粗筛分析。
(4)通过2inni筛下的混合液存放在盆中，待稍沉淀，将上部悬液过0・075nmi的细筛，用带橡皮头的玻璃棒研磨盆内浆液，再加清水、搅拌、研磨、静置、过筛，反复进行，直至盆内悬液澄清。
最后，将全部土粒倒在0.075mm筛上，用水冲洗，直到筛上仅留大于0. 075mm净砂为止。
(5)将大于0. 075mm的净砂烘干称量，并进行细筛分析。
(6) 将大于2mm颗粒及2~0. 075mm的颗粒质量从原称量的总质量中减去，即为小于0. 075mm颗粒质量。
(7)如果小于0. 075mm颗粒质量超过总土质量的10%,有必要时，将这部分土烘干、取样，另做密度计或移液管分析。
