实验一网线制作和分析测试实验1.1 网络设备的认识【实验目的】通过对网络设备和连接线缆的观察，建立对计算机网络的一个基本的感性认识。
【实验任务】1、实际观察交换机、路由器等设备外观，识别这些设备的网络连接接口。
2、识别用于连接设备的线缆。
3、观察一个实际的网络，认识其中的网络设备及其连接线缆和连接方式。
建议实验学时：1学时。
【实验背景】网络设备主要包括路由器、交换机等，Cisco公司作为网络设备的主要提供商，提供各种系列的产品，尽管这些产品的处理能力和所支持的网络连接接口数目有相当大的差异，但它们都由相似的硬件构件所组成。
系统的主要构成单元包括：中央处理器、闪存、只读存储器、随机存取存储器、非易失随机存取存储器、输入／输出接口和特定介质转换器等。
了解路由器和交换机的内外部特性，对理解它们的功能和工作原理是有帮助的。
【实验设备】Catalyst2912交换机、集线器、Cisco2620路由器、PC机、CAT5UTP（直通线、交叉线、反转线）若干、DTE/DCE 电缆。
【实验步骤】步骤1认识路由器（Cisco 2620）、交换机（Catalyst 2912）、集线器的指示灯、端口及其连线。
步骤1.1认识路由器的接口和指示灯。
图1.1 Cisco 2620路由器前面板如图1.1所示：依次为电源指示灯、远程电源供应指示灯、活动指示灯。
图1.2 Cisco 2620路由器后面板路由器接口主要用来将路由器连接到网络，它分为局域网接口和广域网接口两种。
由于路由器型号的不同，接口个数和类型也不一样。
常见的接口主要有以下几种：（1）高速同步串口：可连接DDN、帧中继(Frame Relay)、X.25、PSTN(模拟电话线路)。
（2）同步／异步串口：可用软件将端口设置为同步工作方式。
（3）AUI接口：即粗缆口。
一般需要外接转换器(AUI-RJ45)连接10Base-T以太网络。
（4）ISDN接口：可以连接ISDN网络(2B+D)，可作为局域网接入Internet之用。

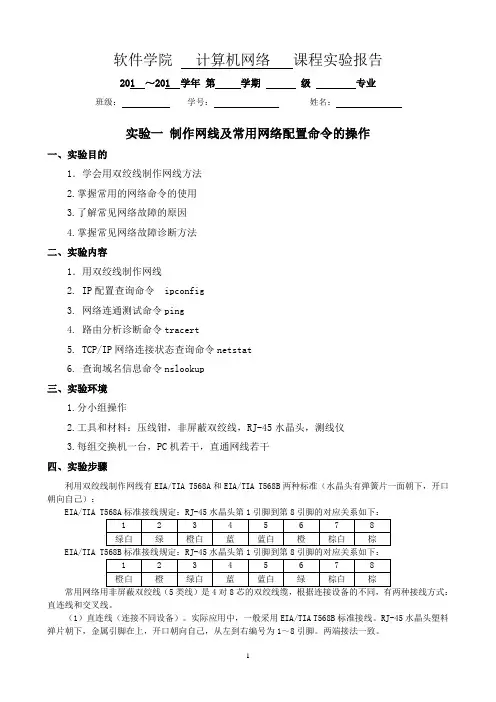

实验一 制作网线及常用网络配置命令的操作
软件学院计算机网络课程实验报告201 ～201 学年第学期级专业班级：学号：姓名：实验一制作网线及常用网络配置命令的操作一、实验目的1．学会用双绞线制作网线方法2.掌握常用的网络命令的使用3.了解常见网络故障的原因4.掌握常见网络故障诊断方法二、实验内容1．用双绞线制作网线2. IP配置查询命令ipconfig3. 网络连通测试命令ping4. 路由分析诊断命令tracert5. TCP/IP网络连接状态查询命令netstat6. 查询域名信息命令nslookup三、实验环境1.分小组操作2.工具和材料：压线钳，非屏蔽双绞线，RJ-45水晶头，测线仪3.每组交换机一台，PC机若干，直通网线若干四、实验步骤利用双绞线制作网线有EIA/TIA T568A和EIA/TIA T568B两种标准（水晶头有弹簧片一面朝下，开口朝向自己）：EIA/TIA T568A标准接线规定：RJ-45水晶头第1引脚到第8引脚的对应关系如下：常用网络用非屏蔽双绞线（5类线）是4对8芯的双绞线缆，根据连接设备的不同，有两种接线方式：直连线和交叉线。
（1）直连线（连接不同设备）。
实际应用中，一般采用EIA/TIA T568B标准接线。
RJ-45水晶头塑料弹片朝下，金属引脚在上，开口朝向自己，从左到右编号为1～8引脚。
两端接法一致。
1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕也可以采用EIA/TIA T568A标准接线。
（2）交叉线接法当使用双绞线连接两台计算机（同种设备）时，另一端的线序应作相应的调整，即第1、2线和第3、6线对调，制作为交叉线（Crossover Cable）。
例如采用EIA/TIA T568A标准接线，当一端线序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕时，另一端线序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
1.利用双绞线制作网线EIA/TIA T568B标准直接线的制作。

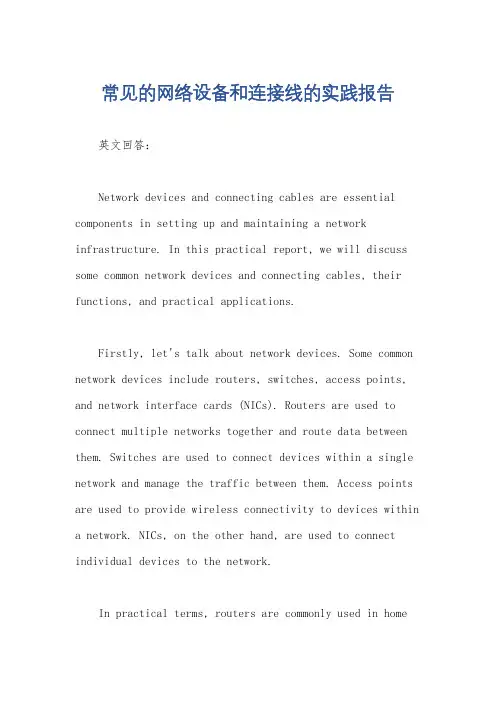

常见的网络设备和连接线的实践报告
常见的网络设备和连接线的实践报告英文回答：Network devices and connecting cables are essential components in setting up and maintaining a network infrastructure. In this practical report, we will discuss some common network devices and connecting cables, their functions, and practical applications.Firstly, let's talk about network devices. Some common network devices include routers, switches, access points, and network interface cards (NICs). Routers are used to connect multiple networks together and route data between them. Switches are used to connect devices within a single network and manage the traffic between them. Access points are used to provide wireless connectivity to devices within a network. NICs, on the other hand, are used to connect individual devices to the network.In practical terms, routers are commonly used in homeand office networks to connect to the internet and manage the traffic between devices. Switches are used to connect devices such as computers, printers, and servers within a local area network (LAN). Access points are used to provide Wi-Fi connectivity to devices such as laptops, smartphones, and tablets. NICs are used in individual devices such as desktop computers, laptops, and servers to connect them to the network.Now, let's move on to connecting cables. There are several types of connecting cables used in networking, including Ethernet cables, fiber optic cables, and coaxial cables. Ethernet cables are the most commonly used cables for wired network connections. They come in different categories such as Cat 5, Cat 6, and Cat 7, each with varying data transmission speeds. Fiber optic cables are used for long-distance and high-speed data transmission. They are immune to electromagnetic interference and can transmit data over longer distances compared to Ethernet cables. Coaxial cables are commonly used for cable television and internet connections.In practical applications, Ethernet cables are used to connect devices such as computers, printers, and IP phonesto a network. They are also used to connect switches, routers, and access points to each other. Fiber opticcables are used in scenarios where high-speed and long-distance data transmission is required, such as in data centers and telecommunications networks. Coaxial cables are used by cable TV and internet service providers to deliver television and internet services to homes and businesses.In conclusion, network devices and connecting cablesare integral components of a network infrastructure. Understanding their functions and practical applications is essential in setting up and maintaining a reliable and efficient network.中文回答：网络设备和连接线是建立和维护网络基础设施的重要组成部分。
第8组 实验一 常见网络设备接口与线缆配置
实验一常见网络设备接口与线缆配置【实验题目】常见网络接口与线缆配置【实验目的与要求】1．熟悉常见网络接口和线缆；2．掌握常见网络接口和线缆的基本特性；3．了解线缆及设备的市场行情；【实验需求】1.查找常见的网络接口及特性；2.常见线缆（双绞线和光纤）的类别、品牌及报价等；3.常见网络设备的报价；【实验报告】1．列举常见光纤接口的类型，特性及图片光纤接口是用来连接光纤线缆的物理接口。
通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。
FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。
ST接口通常用于10Base-F，SC接口通常用于100Base-FX1）、光纤接头各符号的含义：A）、FC：常见的圆形，带螺纹光纤接头B）、ST：卡接式圆形光纤接头C）、SC：方型光纤接头D）、PC：微凸球面研磨抛光E）、APC：呈8度角并作微凸球面研磨抛光F）、光纤长度规格有：6m、10m、15m、20m、25m、30m、35m、45m、55m、70m、80m、100m。
2）、常见光纤接头：A）、FC/PC：圆形光纤接头/微凸球面研磨抛光B）、SC/PC：方型光纤接头/微凸球面研磨抛光C）、FC/APC：圆形光纤接头/面呈8度角并作微凸球面研磨抛光D）、MT-RJ：方型、一头双纤、收发一体E）、LC：LC型光接口是收发分离结构。
FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣PC是Physical Connection的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。
SC（F04）型光纤连接器：模塑插拔耦合式单模光纤连接器。
其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC型相同，端面处理采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。
常见网络接口与电缆
LSB1TGX1A/LSB1TGX1B业务板
LSB1TGX1A业务板由LSB1LPUGA线路处理板和1块LSB1TG X1A接口扣板组成。
35m、45m、55m、70m、80m、100m。 2）、常见光纤接头：
A）、FC/PC：圆形光纤接头/微凸球面研磨抛光 B）、SC/PC：方型光纤接头/微凸球面研磨抛光 C）、FC/APC：圆形光纤接头/面呈8度角并作微凸球面研磨抛光 D）、MT-RJ：方型、一头双纤、收发一体 E）、LC：LC型光接口是收发分离结构。
POS (Packet Over SDH)接口线路板
我司路由器支持两类POS接口线路板。 一类支持非通道化，每个物理接口只对应一个通道； 另一类支持通道化，每个通道均独享带宽资源。 通道化POS接口（简称cPOS）有两种速率：分别对应于STM-1（
155Mbit/s）和STM-16c（2.5Gbit/s）。 非通道化POS接口有多种速率：分别对应于STM-1（155Mbit/s）
一般为Modem；对于哑终端电缆，将另一端的RJ45连接器母） 连接标准网线，再将标准网线连接至哑终端专用转换器。如图所 示。
占两个槽位的模块
12AM模块
16SAE模块
E1VI
V.24规程的机械特性
DB50（路由器端）--DB25（外接网络端）
可工作在同步和异步两种方式下 异步工作方式下最高传输速率是115200bps 同步方式下最高传输速率为 64000bps
V.35规程的机械特性
DB34（外接网络端）--DB50（路由器端）
实验一 局域网接线及配置
实验一局域网接线及配置实验1.1 网线制作每人做两根网线，分别为直接和跳接两种。
参考资料如下：1 常用网络传输介质（1）、双绞线我们将绞在一起的两根线称为一对双绞线，将四对这样的双绞线放在一根电缆内的电缆称为网络用双绞线，简称为：双绞线。
双绞线又可分为无屏蔽双绞线和屏蔽双绞线。
因为双绞线的特殊结构，使得其电磁幅射本来就很小，所以普通使用的均是无屏蔽双绞线(见图1-1)。
屏蔽双绞线只是在四对双绞线的外层包裹了一层网状金属屏蔽层，能使双绞线对外电磁幅射强度为零。
只是用于某些特殊场合。
目前，常用的无屏蔽双绞线又分为三类、四类、五类和六类双绞线。
在以太网络中，三类、四类双绞线的最高网络传输速率为10Mbps，无中继时最远传输距离为100米；五类双绞线的最高网络传输速率为100Mbps，无中继时最远传输距离为100米；现在六类双绞线的最高网络传输速率为1000Mbps，无中继时最远传输距离为25米（能传输80至100米的新标准正在制定中）。
图1-1 五类无屏蔽双绞线（2）、光导纤维光导纤维简称：光纤。
在实际使用中，通常将其分为：单模光纤和多模光纤二大类。
单模光纤适宜传输8至10μm的光波；多模光纤又分为50μm和62.5μm 二种。
当网络传输速率为100Mbps时，各种光纤的传输距离均能达2Km及以上；当网络为1000Mbps以太网时，50μm的多模光纤的最大传输距离为550米，62.5μm的多模光纤的最大传输距离为275米（此最大传输距离为一参考值，具体数据应以光纤两端的光源设备所标注的为准），单模光纤一般能达2千米，某些型号交换机上的特殊光纤模块在不加中继器的情况下，能使传输距离达70千米。
2. 双绞线联接标准在有线网络中，网络设备间的联接主要靠双绞线来完成（当设备相距较远超过双绞线的最远传输距离时，就必须用光纤实现联接）。
双绞线则通过RJ45接头实现与设备相连。
归纳起来网络设备间的联接有二类：一为同类型设备联接，如计算机与计算机的直联、集线器与集线器的级联（或称：堆叠）；二为异种类型设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。
网络接口配置实验报告(3篇)
第1篇本次实验旨在掌握网络接口配置的基本知识，包括主机名、IP地址、子网掩码、默认网关、域名服务器等参数的配置方法。
通过实际操作，熟悉网络接口配置的步骤，为后续网络搭建和调试打下基础。
二、实验环境1. 操作系统：CentOS 7.42. 网络设备：两台虚拟机，分别配置为192.168.1.1和192.168.1.23. 工具：VMware Workstation、putty、ifconfig、vim三、实验步骤1. 配置主机名（1）登录到虚拟机1，使用以下命令修改主机名：```hostnamectl set-hostname vm1```（2）登录到虚拟机2，使用以下命令修改主机名：```hostnamectl set-hostname vm2```2. 配置IP地址、子网掩码和默认网关（1）登录到虚拟机1，编辑`/etc/sysconfig/network-scripts/ifcfg-ens33`文件，添加以下内容：```TYPE=EthernetDEVICE=ens33ONBOOT=yesBOOTPROTO=staticIPADDR=192.168.1.1NETMASK=255.255.255.0GATEWAY=192.168.1.2```（2）登录到虚拟机2，编辑`/etc/sysconfig/network-scripts/ifcfg-ens33`文件，添加以下内容：```TYPE=EthernetDEVICE=ens33ONBOOT=yesBOOTPROTO=staticIPADDR=192.168.1.2NETMASK=255.255.255.0GATEWAY=192.168.1.1```3. 重启网络服务（1）登录到虚拟机1，执行以下命令重启网络服务：```systemctl restart network```（2）登录到虚拟机2，执行以下命令重启网络服务：```systemctl restart network```4. 验证网络连接（1）登录到虚拟机1，使用以下命令测试与虚拟机2的连通性：```ping 192.168.1.2```如果成功，则会收到以下响应：```PING 192.168.1.2 (192.168.1.2) 56(84) bytes of data.64 bytes from 192.168.1.2: icmp_seq=1 ttl=64 time=0.031 ms 64 bytes from 192.168.1.2: icmp_seq=2 ttl=64 time=0.030 ms ```（2）登录到虚拟机2，使用以下命令测试与虚拟机1的连通性：```ping 192.168.1.1```如果成功，则会收到以下响应：```PING 192.168.1.1 (192.168.1.1) 56(84) bytes of data.64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=0.032 ms 64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=0.029 ms ```四、实验结果通过本次实验，成功配置了两台虚拟机的网络接口，实现了主机名、IP地址、子网掩码、默认网关的配置。
计算机网络中的网络设备与接口配置
计算机网络中的网络设备与接口配置在计算机网络中，网络设备及其接口配置是实现网络通信的重要环节。
准确的网络设备配置和灵活的接口设置可以确保网络的高效运行和良好的性能。
本文将介绍计算机网络中常见的网络设备和接口配置，以及它们的作用和配置方法。
一、网络设备1. 路由器（Router）路由器是计算机网络中最常见的网络设备之一，在网络层（网络互联层）起到连接不同网络的作用。
路由器通过将数据包转发到目标网络来实现不同网络之间的通信。
在网络规模较大的情况下，需要使用多台路由器互联，形成一个覆盖范围更广的网络。
配置路由器主要包括以下几个方面：（1）IP地址配置：每个路由器都需要配置一个唯一的IP地址，用于在网络层进行数据包转发。
（2）路由配置：根据网络拓扑和路由策略，配置路由表，使得数据包能够正确地被路由器转发到目标网络。
常用的路由协议有OSPF、BGP等。
（3）接口配置：配置路由器的各个接口，包括物理接口和逻辑接口。
对于物理接口，需要设置接口类型、速率、双工模式等参数；对于逻辑接口，需要配置VLAN、子接口等。
2. 交换机（Switch）交换机是计算机网络中用于在数据链路层（数据链路互连层）进行数据包转发的设备。
交换机通过学习源MAC地址和目标MAC地址之间的关联关系，将数据包转发到对应的目标设备。
交换机采用硬件交换方式，具有快速数据传输和广播域隔离的特点。
配置交换机主要包括以下几个方面：（1）VLAN配置：将交换机划分为不同的虚拟局域网（VLAN），实现不同VLAN之间的隔离和通信。
（2）链路聚合（Link Aggregation）配置：将多个物理接口绑定为一个逻辑接口，提高接口带宽和冗余性。
（3）STP配置：配置生成树协议（Spanning Tree Protocol），防止交换机网络中出现环路，确保数据包的无环转发。
（4）QoS配置：配置交换机的服务质量（Quality of Service），实现对不同类型数据包的优先级和带宽管理。
常见网络设备与连接线缆介绍
实验一：常见网络设备与连接线缆介绍实验目的：了解常见的网络设备及其特点了解常见网络传输介质及其特点实验器材：集线器（HUB）、交换机（SWITCH）、路由器（ROUTER）；双绞线、同轴电缆、光纤实验内容：1、集线器简介集线器的英文称为“Hub”。
“Hub”是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。
它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。
集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（一种检测协议）访问方式。
集线器属于纯硬件网络底层设备，基本上不具有类似于交换机的"智能记忆"能力和"学习"能力。
它也不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。
也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点，如图一所示。
图一：集线器2、交换机简介交换机(Switch)也叫交换式集线器，是一种工作在OSI第二层(数据链路层，参见“广域网”定义)上的、基于MAC (网卡的介质访问控制地址)识别、能完成封装转发数据包功能的网络设备。
它通过对信息进行重新生成，并经过内部处理后转发至指定端口，具备自动寻址能力和交换作用。
交换机不懂得IP地址，但它可以“学习”源主机的MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。
交换机上的所有端口均有独享的信道带宽，以保证每个端口上数据的快速有效传输。
由于交换机根据所传递信息包的目的地址，将每一信息包独立地从源端口送至目的端口，而不会向所有端口发送，避免了和其它端口发生冲突，因此，交换机可以同时互不影响的传送这些信息包，并防止传输冲突，提高了网络的实际吞吐量。

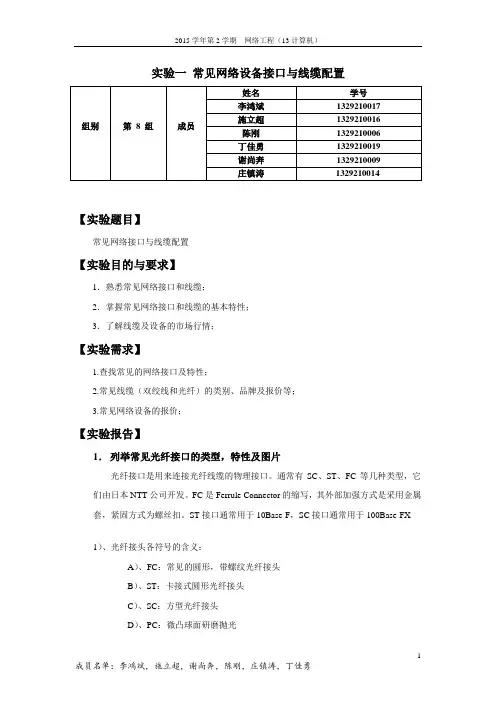

实验一 常见网络设备接口与线缆配置.doc(1)
实验一常见网络设备接口与线缆配置
【实验题目】
常见网络接口与线缆配置
【实验目的与要求】
1．熟悉常见网络接口和线缆；
2．掌握常见网络接口和线缆的基本特性；
3．了解线缆及设备的市场行情；
【实验需求】
1．查找常见的网络接口及特性；
2．常见线缆（双绞线和光纤）的类别、品牌及报价等；
3．常见网络设备的报价；
【实验报告】
调查方式：（1）通过网络查找（需按下面的表格整理，表格里的属性可根据需要进行扩展或缩减）；（2）实地调查（如临海的颐高数码城、路桥的电脑城等）；（3）通过各种方式（可假装成设备购买方，查找到主要网络设备厂家（每小组不重复）的报价单）；
1．列举常见光纤接口的类型，特性及图片
2．线缆
（1）双绞线（至少调查三个品牌）
请注明调查数据的来源；
请注明调查数据的来源；
3．光收发器
3．调研一家网络设备生产厂家的报价（注：主要是交换机、路由器、网络安全产品（也可能是一种产品如防火墙、硬件网关等））。
（1）可选华为、中兴、H3C、迈普、普天、烽火、D-Link、TP-Link等等厂家；
（2）可针对为某个类别的系列产品的报价；
（3）可以是调查到的报价自己再整理成表格，也可以是从厂家的销售部门得到的报价单；
注意：以上表格均可根据调查得到的数据情况，适当进行修改，其目的是通过调查，了解线缆及设备的报价情况，为进行网络工程做准备。
【实验心得】
//需讨论完成
注意事项：
（1）本实验6个人一组，小组成员设定后，在以后的实验中不再更改；
（2）成绩以小组来考核，请同组的同学互相协作；（在上交的实验报告里，把蓝色字体删除）。
实验一 网络实验入门(网线排列顺序)
实验一网络实验入门3.如果两个接头的线序发生同样的错误，网线还能用吗？为什么？请比较其与按标准方式制作的网线有何不同？答：可以用。
网线中有4对线（8根）。
如果是成对的错误，例如蓝色对和绿色对交换了，一般没什么影响。
如果不是成对的错误，例如蓝色线和绿色线交换了，破坏了蓝色对、容绿色对，可以用，但在高速或者距离长时，会出现问题，如，连接不上等等。
4.在实验中用console线配置路由器或交换机时，请分别写出使用超级终端和Xshell软件的操作过程。
超级终端：然后打开超级终端，命名随便，图标也随便选一个，区号什么的其实也可以随便填的，就填当地好了。
台式知机的com口一般是com1，如果主板上有多个口根据实际情况选择；如果用转接线，可以查看设备道管理器，看当前虚拟出的版com端口号，并在超级终端中选择。
后面参数，选择还原默认值就行，主要是波特率要选9600。
这样你就可以连上设备。
输入用户名密码，不知你是什么设备，查看端口状态Xshell软件：单击文件选项卡，选择新建选项协议选择serial协议即可，不需要其他信息选择端口，不一定是COM1,也可能是3,5之类的，看你的console先连接后是哪个。
不知道就一个个试一下单击确定按钮保存。
然后你就可以连接路由器console了5.请利用display current-configuration命令，写出你所在组的路由器R1和R2中以太口（E0/0、E0/1）和串口（S0/0）所对应的实际接口（如GE0/0、S4/0…）编号。
Catalyst2950#display current-configurationBuilding configuration...Current configuration : 1035 bytes!version 12.1no service padservice timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname Catalyst2950!enable secret 5 $1$sUVW$pmbgIVKXgF4cOGTpHxCuA1enable password 3com!ip subnet-zero!ip ssh time-out 120ip ssh authentication-retries 3!spanning-tree mode pvstno spanning-tree optimize bpdu transmissionspanning-tree extend system-id!interface FastEthernet0/1!interface FastEthernet0/2!interface FastEthernet0/3……………………………interface FastEthernet0/10!interface FastEthernet0/11!interface FastEthernet0/12!interface GigabitEthernet0/1!interface GigabitEthernet0/2!interface Vlan1ip address 192.168.1.8 255.255.255.0no ip route-cache!ip http serveraccess-list 1 permit 192.168.1.1!line con 0password ciscoline vty 0 4access-class 1 inpassword ciscologinline vty 5 15login!!endCatalyst2950#6.请写出将路由器或交换机某一接口关闭并重新开启的命令(config)#interface f0/0(config-if)# ipaddress 192.168.10.2 255.255.255.0(config-if)# noshutdown(config-if)#exit(config)#(config)#interface f0/0(config-if)# ipaddress 192.168.10.2 255.255.255.0(config-if)# shutdown(config-if)#exit(config)#7.在PCA上启动Wireshark软件截获报文，将上网线与之连接，访问FTP服务器（ftp：//192.168.5.200）；从Wireshark截获的报文中任意选一个ftp报文，并进行分析，填写下表：9.如果把图28中路由器R1接口E0的IP地址改为192.168.4.1/24，请写出4台主机间的连通情况？并解释为什么？PCB ，PCC ，PCD 三者之间可以通信PCA 与其他三台主机不能通信，因为网关更改了，不在同一网段。
实验一网络线缆制作(精)
实验一网络线缆制作一、实验学时:2学时二、实验目的1.了解常用网线的种类;2.掌握在各种应用环境下非屏蔽双绞线制作的方法及连接方法;3.掌握网线连通性测试方法。
三、相关理论网线常用的有:双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP和非屏蔽双绞线(UTP。
从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线作为布线的传输介质来组网。
双绞线由8根不同颜色的线分成4对绞合在一起,成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA/TIA-568标准中,将双绞线按电气特性区分为:三类、四类、五类线。
网络中最常用的是三类线和五类线,目前已有六类以上的。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,制作网线所需要的RJ45水晶接头前端有8个凹槽,凹槽内的金属触点共有8个。
特别需要注意的是RJ45水晶头引脚序号,当金属片面对我们的时候从左至右引脚序号是1~8,序号对于网络连线非常重要,需要注意!⑴EIA/TIA 568A 标准:白绿/绿/白橙/蓝/白蓝/橙/白棕/棕(从左起⑵EIA/TIA 568B 标准:白橙/橙/白绿/蓝/白蓝/绿/白棕/棕(从左起网线制作方法有两种:⑴直通线:双绞线两边都按照EIAT/TIA 568B 标准连接水晶头。
⑵交叉线:双绞线一边是按照EIAT/TIA 568A 标准连接,另一边按照EIT/TIA 568B 标准连接水晶头。
用户可根据实际需要选用直通线或交叉线,各种使用情况如下:PC——PC:交叉线。
PC——HUB:直通线。
HUB普通口——HUB普通口:交叉线。
HUB级联口——HUB级联口:交叉线。
PC——路由器:交叉线。
HUB 普通口——HUB 级联口:直通线HUB ——SWITCH :交叉线HUB级联口——SWITCH :直通线SWITCH ——SWITCH :交叉线SWITCH ——ROUTER :直通线ROUTER ——ROUTER :交叉线另外要注意的是在实际通信中只用到双绞线八根铜线中的第1 、2 、3 、6 四条铜线。
