接地电阻测量方法
四种测量接地电阻的方法
四种测量接地电阻的方法接地电阻是指接地装置与大地之间的电阻，是评价接地装置性能的重要指标之一。
接地电阻的大小直接影响着接地系统的安全性能。
为了准确测量接地电阻，现有多种方法可供选择。
本文将介绍四种常用的测量接地电阻的方法。
一、电压降法电压降法是最常用的测量接地电阻的方法之一。
它利用了接地电阻与接地电流之间的线性关系。
在测量过程中，将一定电压施加到接地装置上，通过测量接地电流与施加电压之间的比值，可以得到接地电阻的数值。
这种方法简单易行，测量结果较为准确，但受到干扰较大时，测量结果可能会有较大误差。
二、电桥法电桥法是一种精确测量接地电阻的方法。
它利用了电桥平衡条件，通过调节电桥的参数使电桥达到平衡状态，从而测量出接地电阻的数值。
这种方法具有较高的精度，适用于精密测量场合。
但由于电桥的结构复杂，操作较为繁琐，需要较高的技术水平。
三、频率扫描法频率扫描法是一种较为先进的测量接地电阻的方法。
它利用了频率对接地电阻的影响，通过在不同频率下测量接地电阻的阻抗，从而得到接地电阻的数值。
这种方法能够减小外界干扰的影响，提高测量的准确性。
同时，频率扫描法还可以用于判断接地系统是否存在故障，具有一定的故障诊断能力。
四、反射法反射法是一种间接测量接地电阻的方法。
它利用了接地电阻与传输线特性之间的关系。
在测量过程中，将信号源接入接地装置，经过传输线传输到另一端，并反射回来。
通过测量信号源与反射信号之间的差异，可以推算出接地电阻的数值。
这种方法适用于大地接地电阻的测量，具有较高的测量精度。
测量接地电阻的方法有电压降法、电桥法、频率扫描法和反射法。
每种方法都有其适用的场合和特点。
在实际应用中，需要根据具体情况选择合适的测量方法，并注意排除干扰因素，以确保测量结果的准确性和可靠性。
接地电阻的测量方法
接地电阻的测量方法
接地电阻的测量方法包括：
1. 电磁法：利用电磁场作用下地面的电阻来测量接地电阻。
主要是利用地面和测量点之间的电阻来计算接地电阻的大小。
2. 电位法：通过测量接地系统内部或附近的电位差，以计算接地电阻。
可以通过在接地电极和不同位置之间测量电位差，然后根据欧姆定律计算出接地电阻的值。
3. 线桥法：使用线桥测量接地电阻。
线桥是一种测量电阻的仪器，通过调整其中的继电器和电阻器，使得测量电路中电流和电势差为零，从而测量出接地电阻的值。
4. 瞬态反射法：通过给接地电极施加一个瞬态电压波形，并测量反射波的幅度和时间延迟来计算接地电阻。
该方法适用于较大的接地系统。
5. 模型法：通过建立接地系统的模型，利用计算机仿真工具来计算接地电阻。
可以根据系统的尺寸、形状以及地壳电阻等参数进行模拟计算。
以上是常用的接地电阻测量方法，根据实际情况选取合适的测量方法进行接地电阻的测量。
接地电阻测试方法
接地电阻测试方法接地电阻是一个非常重要的安全参数，它可以用来测试系统的安全性和可靠性。
本文旨在详细介绍如何进行接地电阻测试，以及其相关技术要点。
一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法，它可以用来检测地线是否达到规定的安全要求，确保系统的安全性和可靠性。
接地电阻测试的基本原理是：用低阻抗旋转电阻器（回路图中的“R”）、有效原始接地点（即从电源到地）处计算出来的电路电阻值（即电流比电压）作为接地电阻的测量值。
二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一，它利用专业仪器测量接地电阻，实现准确、可靠的测量。
常用的仪器有安全接地测试仪、接地电阻表等，它们可以通过测量电流、电压和功率来测量接地电阻的准确度。
2.电感法电感法也称为短路电感法，是一种快速准确测量接地电阻的方法。
它利用电感器结合脉冲发生器的原理，通过短路测试接地电阻，从而获得接地电阻值。
3.电位法电位法也称为滤波电位法，是用于测量接地电阻的一种特殊测量方法。
它采用脉冲发生器作为输入源，在接地电阻测试点上输出一个脉冲电压，通过测量脉冲电压的幅度，从而可以获得接地电阻的值。
三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试，如果设备接地电阻超过所规定的值，可能会产生安全风险。
2.接地电阻的测量结果应及时记录，频繁进行接地电阻测试，以保证系统的安全性。
3.在测试过程中，应按正确的测试步骤进行操作，以避免测量失败，以保证测量的准确性。
四、总结接地电阻是电力系统运行安全的重要参数，它的测量不仅可以保证系统的安全性，也可以预防事故的发生。
本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法，以及测试过程中的注意事项，以期能够帮助读者更好地了解接地电阻测试的要点。
怎样测接地电阻
怎样测接地电阻
测试接地电阻的常用方法有以下几种：
1. 电桥法：使用电桥或者数字电阻测量仪，将待测接地电线与参考电阻器相连，通过调节电桥的调节电阻，使得电压表或者数字电阻测量仪显示为零，然后测量和记录电桥的调节电阻值，最后根据公式计算出接地电阻。
2. 两电极法：将两个电极插入地面，在一定电流和时间的激励下，测量电极之间的电压降，通过计算得到接地电阻。
3. 线圈法：将一根长线圈接地，通过将一个小电流源和准确的电流表与线圈相连，测量线圈上的电压，然后根据线圈电压和电流的关系，计算得到接地电阻。
4. 法兰法：适用于测量接地电极抗腐蚀性环境中的电阻值。
将接地电极与法兰板连接，通过施加一个真实电流源，测量法兰板和地的电压降，然后根据计算公式得到接地电阻。
无论使用何种方法进行测量，都需要注意测量环境和仪器正确连接，以及测量过程中的安全。
接地电阻测量的几种方法

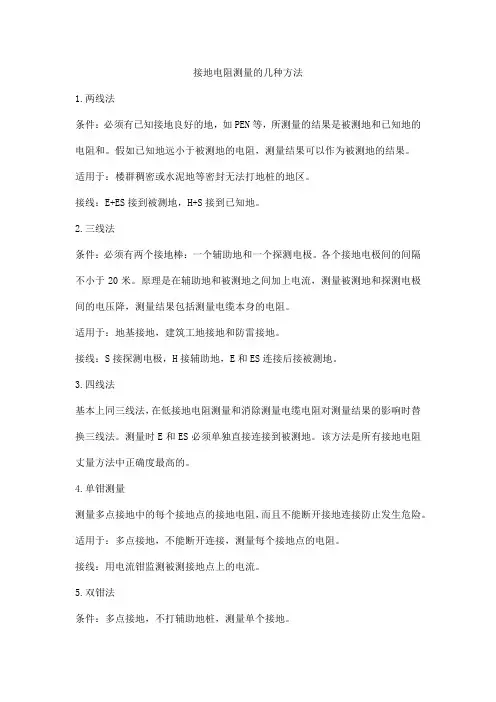

接地电阻测量的几种方法
1.两线法
条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。
假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。
2.三线法
条件：必须有两个接地棒：一个辅助地和一个探测电极。
各个接地电极间的间隔不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。
3.四线法
基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。
测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻丈量方法中正确度最高的。
4.单钳测量
测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
5.双钳法
条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的间隔要大于0.25米。
接地电阻测试的五种方法
接地电阻测试的五种方法一、电压电流表法。
这是一种很基础的方法哦。
就像给接地系统来个全面“体检”，我们得用到电压表和电流表呢。
把一个已知的电源接到接地装置上，然后测量出电流和电压的值。
根据欧姆定律，电阻就等于电压除以电流啦。
这个方法就像是在做一道简单的数学题，不过实际操作起来要特别小心呢，要确保测量的准确性，不然算出的接地电阻就不对啦。
二、三点法。
三点法也挺有趣的。
我们要在接地体周围找三个测试点哦。
这就像在接地体周围找三个小伙伴来一起帮忙测试。
通过在这三个点上进行一些测量和计算，就能得出接地电阻啦。
这个方法需要我们对测量的位置把握得比较准，就像玩射击游戏要瞄准一样，要是点选得不好，结果可能就会有偏差呢。
三、接地电阻测试仪法。
这可是比较方便的一种方法啦。
现在有专门的接地电阻测试仪，就像一个小盒子，上面有各种按钮和显示屏。
我们只要把测试仪的线按照规定接好，然后按照说明书操作就可以啦。
它就像一个聪明的小助手，能很快地告诉我们接地电阻是多少。
不过使用的时候也要注意检查测试仪是不是正常工作哦，要是它“调皮”出故障了，那测出来的结果可就不可靠啦。
四、钳形接地电阻测试仪法。
这个方法超酷的。
钳形接地电阻测试仪就像一个大钳子，只要把这个“大钳子”夹在接地线上，就能测量接地电阻了。
不需要断开接地线，就像给接地系统做个“无创检查”一样。
这对于那些不能断开接地线的情况可太实用了，就像在紧急情况下还能轻松搞定测量，是不是很厉害呢？五、四极法。
四极法相对来说就更精确一些啦。
它要用到四个电极，在接地体周围按照一定的距离布置好。
然后通过测量电极之间的电压和电流等数据，经过比较复杂的计算得出接地电阻。
这个方法就像一场精密的科学实验，每一个步骤都要做得很细致，不过它得出的结果也更值得信赖呢。
接地电阻测量方法
接地电阻测量方法接地电阻是指接地装置与地之间的电阻，也是评价接地装置性能的重要指标之一。
正确的接地电阻测量方法对于确保设备和人员的安全至关重要。
下面将介绍几种常用的接地电阻测量方法。
1. 四线法测量法。
四线法测量法是一种精确测量接地电阻的方法。
它通过使用四根导线，分别为两根电流引线和两根电压引线，来消除导线电阻对测量结果的影响。
具体操作步骤如下：（1）将两根电流引线接入电流源，将两根电压引线接入电压表。
（2）在接地装置上选择合适的位置插入四根导线。
（3）通电后，记录电流源输出的电流值和电压表显示的电压值。
（4）根据测得的电流和电压值计算出接地电阻值。
2. 三线法测量法。
三线法测量法是一种简便的接地电阻测量方法，适用于一般的接地装置。
具体操作步骤如下：（1）将一根导线接入电流源的负极，另一根导线接入电流源的正极。
（2）将剩下的一根导线接入接地装置。
（3）通电后，记录电流源输出的电流值和接地装置上的电压值。
（4）根据测得的电流和电压值计算出接地电阻值。
3. 二线法测量法。
二线法测量法是一种简单的接地电阻测量方法，适用于小功率接地装置。
具体操作步骤如下：（1）将一根导线接入接地装置。
（2）将另一根导线接入接地装置周围的大地。
（3）通电后，记录接地装置周围的电压值。
（4）根据测得的电压值计算出接地电阻值。
总结。
在进行接地电阻测量时，需要注意以下几点：（1）测量前应检查测量仪器的工作状态，确保其正常工作。
（2）选择合适的测量方法，根据接地装置的类型和功率进行选择。
（3）在测量过程中，应注意安全，避免触电和其他意外伤害的发生。
（4）测量结果应记录并进行分析，及时发现问题并进行处理。
通过合理选择和正确使用接地电阻测量方法，可以有效评估接地装置的性能，保障设备和人员的安全。
希望以上介绍的方法能够帮助大家更好地进行接地电阻的测量工作。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指电气设备或电气系统的导体与大地之间的电阻，它是保障电气设备安全运行的重要参数。
接地电阻的测量方法有很多种，下面将详细介绍几种常用的测量方法。
一、二线法测量法：二线法测量法是最简单、最常用的接地电阻测量方法。
它的原理是通过在接地电极上加一“工频电压”，然后测量出接地极与地之间的电流大小，从而计算出接地电阻的大小。
这种方法适用于小型、小电阻的接地电极测量，但对于大型、高电阻的接地电极测量效果不理想。
具体操作步骤如下：1. 将电压表的负极与接地电阻的引线连接，电压表的正极与电流表的正极连接，电流表的负极再与接土极连接，形成一个闭合回路。
2. 调整电流表的量程为适宜范围，然后通电，记录电流表的示数。
3. 根据所用电流表的量程以及电流表示数，计算出接地电阻的大小。
二、三线法测量法：三线法测量法是通过增加一根电流回路的导线，来消除电阻检测回路中测量电流导线的电阻，从而提高测量精度。
这种方法适用于较大电流的测量，可以有效提高测量准确性。
具体操作步骤如下：1. 在二线法的基础上增加一根电流回路的导线，将增加的导线连接到接地电极上。
此时测量回路是包括电流源线路、接地电极和测量回路线路的一个闭合回路。
2. 通电，记录电流表的示数。
3. 根据电流表示数和电流源的工作电压，计算出接地电阻的大小。
三、电桥法测量法：电桥法测量法是一种精确、准确的接地电阻测量方法。
它通过调整电桥中四个电阻的大小，使得电桥平衡，从而得到接地电阻的测量结果。
具体操作步骤如下：1. 将电桥的四个电阻接上合适的数值，以及地电阻仪的电极接到需要测量的接地电极上。
2. 通电，调整电桥的电阻，使得电桥平衡。
3. 根据平衡时电桥的电阻数值，以及电桥的原理，计算出接地电阻的大小。
四、无线电法测量法：无线电法测量法是一种非接触式的接地电阻测量方法，它使用无线电信号通过地下的传导与散射，从而测量出接地电阻的大小。
这种方法适用于大型、复杂地形的接地电极测量。
接地电阻的测量方法范本
接地电阻的测量方法范本接地电阻是指对于接地系统或设备外露金属部分与地之间的电阻。
接地电阻的测量是保证接地系统可靠性和安全性的重要手段。
本文将介绍接地电阻的测量方法及范本。
一、接地电阻测量方法1. 电桥法测量电桥法是接地电阻测量中常用的方法之一。
该方法基于电桥原理，通过调节电桥的比例臂和测试臂，平衡电桥并测量出接地电阻。
电桥法测量接地电阻的原理简单，测量精度较高。
2. 直接法测量直接法是接地电阻测量中最简单、最常用的方法之一。
该方法通过将接地系统的电流源连接到接地系统中，测量电流和电压，从而计算出接地电阻。
直接法测量简单、方便，适用于各种接地系统。
3. 双耳法测量双耳法是接地电阻测试中常用的一种方法。
该方法通过在测量地点同时测量两个接地极的电压差，从而计算出接地电阻。
双耳法测量适用于有电流通过的接地系统。
4. 电流比法测量电流比法是一种常用的接地电阻测量方法。
该方法通过在接地系统内注入电流，并在不同地点测量电流大小，从而计算出接地电阻。
电流比法测量适用于需要测量大范围接地系统的接地电阻。
5. 阻抗法测量阻抗法是接地电阻测量中常用的方法之一。
该方法通过测量接地系统与地之间的交流电阻，从而计算出接地电阻。
阻抗法测量适用于需要测量接地系统的交流电阻。
二、接地电阻测量范本接地电阻测量范本是指根据具体的接地电阻测量要求，制定出的测量方案和步骤。
以下是一个接地电阻测量范本的示例：1. 制定测量计划。
确定要测量的接地系统和测量点，确定使用的测量方法和工具。
2. 进行前期准备。
检查测量仪器的工作状态和校准情况，确保仪器的准确性和可靠性。
清理接地系统表面的腐蚀物和杂质，确保测量的准确性。
3. 连接测量仪器。
根据使用的测量方法，连接测量仪器的电源、电流源和测量探头。
4. 进行测量。
按照测量方法的要求，进行相应的操作。
例如，对于电桥法测量，需要调节电桥的比例臂和测试臂，平衡电桥并测量电流和电压；对于直接法测量，需要将接地系统的电流源连接到接地系统中，测量电流和电压并计算出接地电阻。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指接地装置与地面之间的电阻，它是保障电气设备运行安全的重要指标。
接地电阻的测量方法有多种，根据不同的场合和要求可以选择不同的测量方法。
下面将介绍几种常见的接地电阻测量方法。
1. 电桩法测量法：电桩法是一种比较常见和简便的接地电阻测量方法。
它利用四根成组的测量电极（其中3根为电流电极，1根为电压电极）插入土壤中，然后在其中一根电极施加一定的电流，剩余的三根电极用于测量电压。
通过测量得到的电流和电压值，再根据一定的计算公式，就可以得到接地电阻的数值。
这种测量方法的优点是操作简单方便，适用于各种不同类型的土壤。
2. 四线法测量法：四线法测量法是一种较为精确的接地电阻测量方法。
在这种方法中，使用四根不同功能的导线，其中两根用于施加电流，另外两根用于测量电压。
通过在接地体上施加稳定电流，并测量接地体上的电压，从而计算得到接地电阻的数值。
这种方法消除了测量导线电阻对结果的影响，因此测量结果更加准确可靠。
3. 反射法测量法：反射法是一种无需接地体电极的接地电阻测量方法。
它利用传输线的特性，通过在地面上布设多个测量点，并在其中一个点上施加电流脉冲，然后通过测量其他点上的电压脉冲，从而计算得到接地电阻的数值。
这种方法的优点是不需要在接地体上布设电极，减少了对接地体的影响，同时也适用于在狭小空间内进行接地电阻测量。
4. 交流法测量法：交流法是利用交流电流进行接地电阻测量的方法。
在这种方法中，通过使用交流电源施加一定频率的电流，再通过测量接地体上的电压，从而计算得到接地电阻的数值。
这种方法适用于不同种类的土壤，并且对于土壤电阻率较高的情况下，测量结果更加准确。
无论采用何种测量方法，都需要注意以下几个要点：1. 在测量接地电阻前，需要清除测量点周围的杂物和杂草，以保证测量点与地面紧密接触。
2. 测量时需确保测量电极的良好接触，并且测量设备的连接线路无故障。
3. 需要根据实际情况和测量要求选择合适的测量方法，并严格按照操作规程进行测量。
接地电阻测量方法
接地电阻测量方法1.四线法测量方法：四线法是一种比较常用的接地电阻测量方法，它通过在待测接地电阻两端分别接入两个电流电极和两个电压电极。
电流电极用于通过一定电流注入电极，并测量电阻两端产生的电压差，从而计算出接地电阻的值。
四线法能够减小电缆电阻对测试结果的影响，提高测量的准确性。
2.三线法测量方法：三线法也是一种常用的接地电阻测量方法，它在四线法的基础上去掉了一根电流电极，只使用一根电压电极，简化了测量装置。
这种方法的优点是测试过程相对简单，但受电缆电阻的影响较大，准确性相对较低。
3.直接法测量方法：直接法是一种较为简单的接地电阻测量方法，通过将测量电极直接插入到地下形成一处地电位，然后再将电阻测量仪连接到地电位和接地系统上。
直接法对测量电极的选取和定位有较高的要求，且测量结果易受地壳电阻的影响，准确性较差。
4.电桥法测量方法：电桥法是一种在接地电阻测量中使用较为普遍的方法，它利用接地系统与水平金属导线标准电阻组成无敏感电桥，通过调节电阻的平衡使电桥两边电压相等，从而计算出接地电阻的值。
电桥法需要使用较为精确的电桥仪器，通常适用于接地电阻较小的情况。
5.多点测量法：多点测量法是一种通过在被测接地电阻周围布置多个测点，分别进行测量的方法。
多点测量法可以提高测量的准确性，减小测量误差，并能够检测到接地系统的均匀性。
此外，多点测量法还可以对接地电阻进行局部分析，找出接地系统的问题所在。
综上所述，接地电阻测量方法有四线法、三线法、直接法、电桥法和多点测量法等多种。
在实际应用中，可以根据具体场景选择合适的测量方法，并结合其他测试手段进行全面评估和分析，以确保接地系统的安全可靠。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指将建筑物、设备或设施的金属部件与大地连接起来，以实现对电流的安全和可靠地引导。
测量接地电阻是保证电气设备和人身安全的重要环节。
下面介绍几种测量接地电阻的常用方法。
1.当前极（3点法）法这是一种最常用和最简单的测量接地电阻方法。
使用这种方法时，需要一枚地结电阻计、一个大地电极和一对电流钳。
首先，插入电流钳，在CT/120口。
然后，将RL1代表的地结计的两个测试钳插入被测电源/土地构成的作用电阻的地结。
接下来，计算接地电阻，将式子Rg=I/100*Ug。
这种方法计算简便，只需要简单的测量仪器。
但是，需要确保在测量前将电流断路器关掉，并提前清理电源供应线。
2.有电场干扰时的耦合点法在一些工矿场地，电气设备经常会受到强电场干扰。
为了避免这些干扰对测量结果产生影响，可以使用耦合点法。
这种方法采用了屏蔽回路且保证被测地线与大地的直线的的线缆间绝缘，地线是电气设备和大地之间的接地导线，所以此法测量的电阻是被测地点与大地之间的总合电阻。
3.双电源法当需要测量较远位置的接地电阻时，可以使用双电源法。
这种方法需要两台发生器和一个电流互感器。
首先，在地面上选择两个地点标记为P1和P2，并将其中一个连接到第一个发生器的输出端，另一个连接到第二个发生器的输出端。
然后，在被测的地线上布置一对电流互感器，一个接收来自发生器1的电流，另一个接收来自发生器2的电流。
在P1和P2之间的电阻可以通过使用Ohm's定律计算得到。
这种方法适用于较远位置的接地电阻，但它需要更多的测量设备。
4.频率扫描法频率扫描法是一种瞬态方法，可以根据测量电阻的频率依赖性来提取接地电阻的真实值。
这种方法使用了频率扫描测量原理，通过改变测量频率，可以提高测量的准确性。
在这种方法中，将电流施加到地线上，同时测量电流和电位差。
通过改变施加电流的频率，并根据测量到的电位差和电流计算电阻值。
这种方法的优点是可以排除电路中反向电流的干扰，提高测量的准确性。
接地电阻测量方法
接地电阻测量方法接地电阻是指地网或接地装置与地之间的电阻。
在电气系统中，接地电阻的大小直接影响着接地系统的安全性能。
因此，正确测量接地电阻是非常重要的。
下面将介绍几种常用的接地电阻测量方法。
1. 电桥法。
电桥法是一种常用的接地电阻测量方法。
它利用电桥平衡原理，通过调节电桥的一些参数，使得电桥平衡，从而得到接地电阻的数值。
这种方法测量精度高，适用于各种接地电阻的测量。
2. 电流法。
电流法是另一种常用的接地电阻测量方法。
它利用一定大小的电流通过接地电阻，然后测量电流通过接地电阻的电压，通过计算得到接地电阻的数值。
这种方法操作简单，适用于一般情况下的接地电阻测量。
3. 电压法。
电压法是一种比较简单的接地电阻测量方法。
它利用一定大小的电压施加在接地电阻上，然后测量通过接地电阻的电流，通过计算得到接地电阻的数值。
这种方法操作简便，适用于一些简单的接地电阻测量。
4. 阻抗法。
阻抗法是一种较为先进的接地电阻测量方法。
它利用频率可变的交流电源，通过测量接地电阻的阻抗大小，从而得到接地电阻的数值。
这种方法适用于复杂环境下的接地电阻测量。
在进行接地电阻测量时，需要注意以下几点：1. 测量前应检查测量仪器是否正常，电源是否稳定，以及测量线路是否连接良好。
2. 在测量过程中，应注意安全，避免触电和其他意外事故的发生。
3. 对于不同类型的接地电阻，应选择合适的测量方法，以确保测量结果的准确性和可靠性。
4. 测量结果应记录并及时处理，对于异常情况应及时分析原因并进行处理。
综上所述，接地电阻的测量方法有多种，每种方法都有其适用的场合。
在进行接地电阻测量时，应根据具体情况选择合适的方法，并严格按照操作规程进行操作，以确保测量结果的准确性和可靠性。
输电线路接地电阻测量的基本方法
夹角法测量杆塔工频接地电阻修正方法:
R
1
L 2
1
d
GP
1 d GC
R0
1
d GP 2
d GC 2
2d GPd GC
cos
R为杆塔工频接地电阻，R0为接地电阻的测量值，L为杆塔接地极最大 射线的长度，θ为电流线与电压线的夹角。
3、反向远离法
反向远离法测量杆塔工频接地电阻中，电流极和电压 极分别布置在杆塔接地装置两侧，电流极C与杆塔基础边缘 的距离为dGC，电压极P与杆塔基础边缘的距离为dGP。 反向远离法测量杆塔工频接地电阻时，宜取dGC=4L， dGP=2.5L，L为杆塔接地极最大射线的长度。
接地电阻测试仪
C1 P1 P2 C2 C
dGC
θ
dGP
P
图2（a）接地极接地电阻测量接线
图2（a）为接地极接地电阻测量接线示意图（待测接地极与杆塔解开）
接地电阻测试仪
C1 P1 P2 C2 C
dGC
θ
dGP
P
图2（b）杆塔接地装置接地电阻测量接线
图2（b）为杆塔接地装置接地电阻测量接线示意图，各接地极与杆塔解开， 用金属导线将断开的各接地极并联，将杆塔接地装置作为整体测量。
4、三极法测量的注意事项
a)采用三极法测量前，应将杆塔塔身与各接地极之间的电气连接全部断开。 b) 测量前应核对被测杆塔的接地极布置型式和最大射线长度，记录杆塔 编号、接地极编号、接地极型式、土壤状况和当地气温。布置电流极和电 压极时，宜避免将电流极和电压极布置在杆塔接地装置的射线方向上。 c) 电流极和电压极的辅助接地电阻不应超过测量仪表规定的范围，否则 会使测量误差增大。可以通过将测量电极更深地插入土壤并与土壤接触良 好、增加电流极导体的根数、给电流极泼水等方式降低电流极的辅助接地 电阻。
接地电阻测量方法
接地电阻测量方法接地电阻是指在特定条件下，接地系统与大地之间的电阻。
接地电阻的大小直接关系到接地系统的安全性能，因此对接地电阻的测量是非常重要的。
下面将介绍几种常见的接地电阻测量方法。
1. 电桥法。
电桥法是一种比较常用的接地电阻测量方法。
它利用电桥的平衡条件来测量接地电阻的大小。
具体操作步骤如下，首先将测量端子与接地系统连接，然后调节电桥的平衡，最后读取电桥的示数，即可得到接地电阻的数值。
2. 电流法。
电流法是另一种常见的接地电阻测量方法。
它利用一定大小的电流通过接地系统，然后测量接地系统上产生的电压来计算接地电阻的大小。
具体操作步骤如下，首先通过接地系统施加一定大小的电流，然后利用电压表测量接地系统上的电压，最后根据欧姆定律计算得到接地电阻的数值。
3. 发射接收法。
发射接收法是一种利用电磁波传播特性来测量接地电阻的方法。
它通过在地面上设置发射天线和接收天线，利用电磁波在大地中传播的特性来计算接地电阻的大小。
具体操作步骤如下，首先在地面上设置好发射天线和接收天线，然后通过发射天线发送电磁波，最后利用接收天线接收电磁波，并根据接收到的信号来计算接地电阻的大小。
4. 比较法。
比较法是一种利用标准电阻与待测接地电阻进行比较来测量接地电阻的方法。
具体操作步骤如下，首先利用标准电阻进行校准，然后将标准电阻与待测接地电阻进行比较，最后根据比较结果来得到接地电阻的大小。
总结。
以上介绍了几种常见的接地电阻测量方法，每种方法都有其适用的场合和特点。
在实际工程中，我们可以根据具体情况选择合适的测量方法来进行接地电阻的测量工作，以保证接地系统的安全性能。
希望本文对接地电阻测量方法有所帮助。
接地电阻的测量方法
接地电阻的测量方法接地电阻是指接地系统对接地电流的阻抗，是评价接地系统性能的重要指标。
合格的接地电阻能够有效地保护设备和人员的安全，因此对接地电阻的测量方法有着严格的要求。
本文将介绍几种常见的接地电阻测量方法，以及它们的特点和适用范围。
一、直接测量法。
直接测量法是最为常见和直接的接地电阻测量方法。
它通过使用接地电阻测试仪，将测试钳夹在接地体上，然后进行测量。
这种方法简单直接，适用于一般的接地系统。
但是在复杂的场地或者接地系统较大的情况下，直接测量法的测量结果可能不够准确。
二、电流-电压法。
电流-电压法是一种比较精确的接地电阻测量方法。
它通过在接地系统中注入一定的电流，然后测量接地电压，从而计算出接地电阻。
这种方法适用于各种类型的接地系统，尤其是在复杂场地或者接地系统较大的情况下，具有较好的测量精度。
三、频率扫描法。
频率扫描法是一种新型的接地电阻测量方法，它通过改变测量电流的频率，从而得到接地系统在不同频率下的阻抗特性。
通过分析这些阻抗特性，可以得到更加准确的接地电阻值。
频率扫描法适用于复杂的接地系统，能够更加全面地评估接地系统的性能。
四、多点测量法。
多点测量法是一种在接地系统不均匀的情况下比较适用的测量方法。
它通过在接地系统的不同位置进行多次测量，然后综合分析得到接地电阻的整体情况。
这种方法能够有效地发现接地系统中的不均匀性，对于复杂的接地系统具有较好的适用性。
在进行接地电阻的测量时，需要注意以下几点：1. 在选择测量方法时，要根据实际情况和要求来确定最合适的方法；2. 在测量前要对测量仪器进行校准，确保测量的准确性；3. 在测量过程中要注意安全，避免因为操作不当造成意外；4. 对于测量结果要进行合理的分析和处理，得出准确的结论。
综上所述，接地电阻的测量方法有多种，每种方法都有其适用的场景和特点。
在进行接地电阻测量时，需要根据具体情况选择合适的方法，并严格按照要求进行操作，以确保测量结果的准确性和可靠性。
接地电阻的测量方法
影响接地电阻的因素很多：接地极的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。
为了保证设备的良好接地，利用仪表对接地电阻进行测量是必不可少的，接地电阻的测量方法可分为：电压电流表法；比率计法；电桥法。
按具体测量仪器及布极数可分为：手摇式地阻表法；钳形地阻表法；电压电流表法；三极法；四极法。
在此主要介绍电压电流表法。
一、电压电流表法电压电流表测量接地电阻法见图4.图中的电流辅助极是用来与被测接地电极构成电流回路，电压辅助极是用来测得被测接地电位。
采用该方法保证测量准确度的关键在于电流辅助极和电压辅助极的位置要选择适合。
如在辅助电流极以前，电压表已有读数，说明存在外来干扰。
按DL475-92《接地装置工频物性参数的测量导则》规定，当大型接地装置如110kV以上变电所接地网，或地网对角线D≥60m需要采用大电流测量，施加电流极上的工频电流应≥30A，以排除干扰减少误差。
（一）电压电流三极直线法。
电压电流三极直线法是指电流极和电压极沿直线布置，三极是：被测接地体、测量用电压极和电流极，其原理接线如图5所示。
一般d13=（4～5）D，d12=（0.5～0.6）d13，D为被测接地装置最大对角线长度，点2可以认为是处于的零点位。
根据测量导则（DL475-92），如d13取（4～5）D有困难，而接地装置周围的土壤电阻率又比较均匀时，d13可以取2D，d12取D值。
测量步骤如下：①按图4接线。
②记录初始的电压值V0.③通电后，记录电流值I1、电压值V1.④将电压极沿接地体和电流极连接方向前后移动3次，每次移动的距离为d13的5%，记录每次移动后的电流和电压数值，取3次记录的电压和电流值的算术平均值，作为计算接地体的接地电阻的电压和电流值。
（二）电压电流三极三角形法。
电极如图6所示布置，一般取d13=d12≥2D，夹角θ≈30度（或d23=1/2d12），测量步骤与电压电流三极直线法相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量大于等于1Ω接地电阻时仪器的连接方式
测量小于1Ω接地电阻时仪器的连接方式见下图，需将仪表 上2个E端钮导线分别连接到被测连接体上，以消除测量时 连接导线电阻对测量结果引入的附加误差。
3测量低电阻导体时仪器的连接方式见下图，需将仪表上2个 E端钮短接在一起，然后分别连接到被测物上。
测量低电阻导体时接地电阻时仪器的连接方式
接地的作用 接地是利用大地作为接地电流回路，在设备与 大地之间实现低阻抗的连接，它将设备接地处的电 位固定为所允许的值。接地的目的一是为设备的操 作人员提供安全保障；二是防止设备损坏和提高设 备工作的稳定性。接地的作用主要是防止人身遭受 电击、设备和线路遭受损坏、预防火灾和防止雷击、 防止静电损害和设备或系统正常运行。
（2）防雷接地
（3）防静电接地 （4）防电蚀接地
接地电流：凡从带电体流入地下的电流即属于接地电流。 接地电阻：接地电流流入地下以后，是自接地体向四周流散 的。这个自接地体向四周流散的电流叫流散电流。流散电流 在土壤中遇到的全部电阻叫流散电阻。接地体或自然接地体
的对地电阻和接地线电阻的总和，称为接地装臵的接地电阻。 接地电阻的数值等于接地装臵对地电压与通过接地体流入地 中电流的比值。接地电阻包括接地线电阻、接地体电阻、接 地体与土壤间的接触电阻，以及土壤中的散流电阻。由于其 中接地线电阻、接地体电阻、接触电阻相对较小，故通常近 似以散流电阻作为接地电阻。
实验的操作步骤
1）确认仪器端接线正确无误；
2）将仪器水平放臵，调整检流器至机械零位；
3）将仪器的“倍率开关”臵于最大倍率档，逐渐加快摇柄 转速，使其达到150转/分。当检流计指针向一个方向偏转时， 旋动刻度盘，使检流计指针指在“0”上。此时刻度盘上读数 乘上倍率档即为被测电阻值。 4）如刻度盘读数小于1时，仍未取得平衡，可将倍率开关臵 于小一档的位臵。直到调节到完全平衡为止。
在测接地电阻时，有哪些因素造成接地电阻不准确，如何避 免？
A）接地系统（地网）周边土壤构成不一致，地质不一，紧密、干湿程度不一 样，具有分散性，地表面杂散电流、特别是架空地线、地下水管、电缆外皮等 等，对测试影响特别大。解决的方法是，取不同的点进行测量，取平均值。 B）测试线方向不对，距离不够长，解决的方法是，找准测试方向和距离。 C）辅助接地极电阻过大。解决的方法是，在地桩处泼水或使用降阻剂降低电 流极的接地电阻。 D）测试夹与接地测量点接触电阻过大。解决的方法是，将接触点用锉刀或砂 纸磨光，用测试线夹子充分夹好磨光触点。 E）干扰影响。解决的方法，调整放线方向，尽量避开干扰大的方向，使仪表 读数减少跳动。 F）仪表使用问题。电池电量不足，解决的方法是，更换电池。仪表精确度下 降，解决的方法是，重新校准为零。
定
义
电气接地：凡是电气设备或设施的任何部位（不论带电与不带电）， 人为地或自然地与具有零电位的大地接通的方式，都称为电气接地。
接地按其作用进行的分类，一般分为保护性接地和功能性接地两种；
1．保护性接地 2．功能性接地 （1）工作接地 （2）逻辑接地 （3）屏蔽接地 （4）信号接地
（1）防电击接地
接地电阻处理方法
一 实验目的： 1、掌握接地电阻测量仪的 使用方法；2、掌握接地电阻测量的意义；3、 了解常用的避雷和防静电危害的方法。 二 实验内容： 使用接地电阻测量仪测定 指定物品的接地电阻值。
Байду номын сангаас
三 实验仪器与工作原理：接地电阻测量仪外形如 下图，由手摇发电机、电流互感器、滑线电阻器及 检流计等组成，附件有辅助探棒导线等。仪器的工 作原理为基准电压比较原理。
哪些因素影响土壤电阻率测量？
土壤电阻率不仅随土壤的类型变化，且随温度、湿度、含盐量和 土壤的紧密程度而变化。
为什么在测接地电阻时，要求测量线分别为20m 和40m，它与钳形地阻表有什么区别？
这是因为测接地电阻时，要求测的是接地极与电位为零的远方接 地极之间的电阻，所谓远方是指一段距离，在此距离下，两个接地 极的互阻基本为零，经实验得出，20m以外距离符合此要求。如果线 距缩短，测量误差会逐渐加大。 钳形地阻表只能测量多点接地，测量结果是，被测地极与多个接 地极并联值的和，而测量单点接地时要接辅助电极，使测试电路形 成回路，所以测量误差要大一些。但操作方便。
使用常规方法测量接地电阻的原理电路如图所示。图中，RX为待测接地 体E的接地电阻，X、D分别为电压（位）极、电流极与被测接地体之间 的距离。电源接通后，电流沿电流极、接地体构成回路。只要X、D足够 长，且具有合适的比例关系，接地电阻R就可用下式表示： RX=U/I 测 得电压极与接地体之间的电压U和回路流过的电流I，就可求得R。
测量接地电阻时仪器的接线方式
进行接地电阻测量时，仪器的E端钮接5 m导线，P端钮接20 m导线，C端钮接40 m导线，导线的另一端分别接被测物接地 极E’，电位探棒P’和电流探棒C’，且E’、P’、C’应保持直线， 其间距为2 0m。测量大于等于1Ω 接地电阻时仪器的连接方 式见下图，需将仪表上2个E端钮连接在一起。
