PKPM砖混结构设计流程
砌体结构pkpm设计步骤
砌体结构的pkpm设计步骤具体步入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5步：“荷载定义”是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0到1.2，卫生间加做防水后取1.6左右。
楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为4.5左右。
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤PKPM是一款常用于建筑结构设计的软件，在混凝土和钢筋混凝土结构设计中特别广泛应用。
以下是PKPM软件在砖混结构设计中的一般步骤：1.数据准备：在进行砖混结构设计之前，首先需要准备设计所需的基本数据，包括建筑结构的平面图和立面图，设计荷载参数，材料特性等。
2.建立结构模型：使用PKPM软件建立砖混结构的三维模型。
模型的建立通常包括输入结构的几何尺寸、节点、单元等信息，并设置结构的荷载、约束条件和材料的属性。
3.荷载计算：根据设计标准和实际情况，在PKPM软件中进行荷载计算。
荷载计算包括静态荷载和动态荷载的计算，可以根据设计需要进行分析。
4.构件设计：根据结构的荷载、约束条件和材料的特性，在PKPM软件中进行构件的设计。
在砖混结构设计中，主要包括梁、柱、墙、板等构件的设计。
通过选择合适的截面尺寸和布置钢筋，满足结构的强度和刚度要求。
5.非线性分析：在一些特殊情况下，需要进行砖混结构的非线性分析。
常见的非线性分析包括二阶效应、地震响应、大变形等。
使用PKPM软件进行非线性分析可以更准确地评估结构的性能和安全性。
6.结果输出：PKPM软件可以根据设计要求输出各种结果。
包括结构的杆件力、变形、剪力、弯矩等结果，还可以输出设计图纸、统计表格和配筋图等。
7.参数优化：根据设计过程中的结果，需要根据实际情况进行参数优化。
通过改变结构的尺寸、布置方式等参数，满足结构的性能和经济要求。
8.清单和预算：PKPM软件还可以生成砖混结构的材料清单和预算。
清单和预算可以帮助设计人员了解结构的材料消耗和造价，并进行经济性分析。
总之，PKPM软件是一款功能强大的砖混结构设计软件，它提供了完整的设计工具和计算功能，可以满足砖混结构设计的需求。
设计人员可以根据实际情况使用PKPM软件进行砖混结构的建模、分析、设计和优化。
砖混结构PKPM步骤

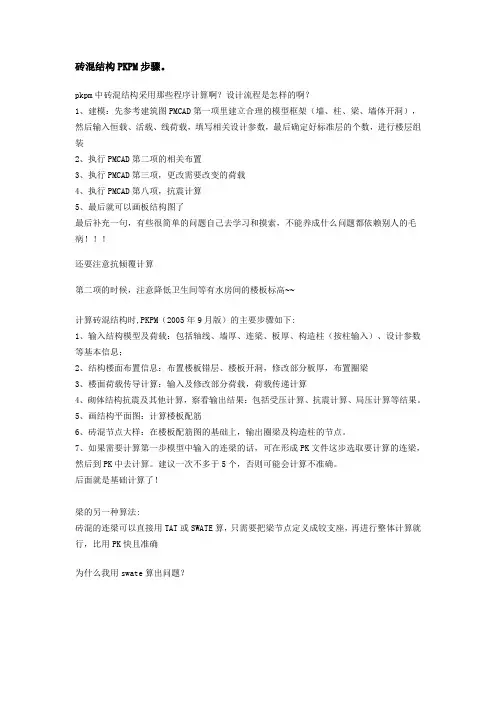

砖混结构PKPM步骤。
pkpm中砖混结构采用那些程序计算啊？设计流程是怎样的啊？1、建模：先参考建筑图PMCAD第一项里建立合理的模型框架（墙、柱、梁、墙体开洞），然后输入恒载、活载、线荷载，填写相关设计参数，最后确定好标准层的个数，进行楼层组装2、执行PMCAD第二项的相关布置3、执行PMCAD第三项，更改需要改变的荷载4、执行PMCAD第八项，抗震计算5、最后就可以画板结构图了最后补充一句，有些很简单的问题自己去学习和摸索，不能养成什么问题都依赖别人的毛病！！！还要注意抗倾覆计算第二项的时候，注意降低卫生间等有水房间的楼板标高~~计算砖混结构时,PKPM（2005年9月版）的主要步骤如下:1、输入结构模型及荷载：包括轴线、墙厚、连梁、板厚、构造柱（按柱输入）、设计参数等基本信息；2、结构楼面布置信息：布置楼板错层、楼板开洞，修改部分板厚，布置圈梁3、楼面荷载传导计算：输入及修改部分荷载，荷载传递计算4、砌体结构抗震及其他计算，察看输出结果：包括受压计算、抗震计算、局压计算等结果。
5、画结构平面图：计算楼板配筋6、砖混节点大样：在楼板配筋图的基础上，输出圈梁及构造柱的节点。
7、如果需要计算第一步模型中输入的连梁的话，可在形成PK文件这步选取要计算的连梁，然后到PK中去计算。
建议一次不多于5个，否则可能会计算不准确。
后面就是基础计算了！梁的另一种算法:砖混的连梁可以直接用TAT或SWATE算，只需要把梁节点定义成铰支座，再进行整体计算就行，比用PK快且准确为什么我用swate算出问题？框架结构建模问题？框架结构建模时候问题：1、建好框架后再把墙体也输入模型，然后一起计算基础吗？2、还是单独框架计算，算基础的时候把墙体荷载作为线荷载再输入到基础里面？一般框架结构结构的填充墙是折算成线荷载输入到梁上的,如果是剪力墙那肯定要建到模型里一起算的那对于底层没有梁的话我怎么输入啊楼上的,框架结构底层没梁,首层的墙你打算如何搁置?没亮是不可能的框架结构的填充墙是折算成线荷载输入到梁上的,底层的话我是要手动加进去以后在计算基础的。
PKPM底框-砌体结构设计流程
这是本人根据实际工作经验总结出来的底框—砌体结构设计总结,从未外传，这次吐血奉上,恭候拍砖。
（底框-）砖混结构设计总结一、分析建筑条件,准备初步工作：1。
底框部分:（1) 根据建筑条件图布置框架柱轴网,由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；(2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400;(3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处,与电信专业协调，预留电表箱位置;（5) 剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1。
5;（6）根据底层店面部分的墙厚确定框架梁、柱偏心;（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5)；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5—1。
7之间）(8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用;2。
砖混部分:(1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）(2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁,且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚,一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28,且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法;(5) 根据总体要求，设置不同的结构标准层与荷载标准层；(6）阳台处的挑梁高度为挑出长度的1/3—1/6；二、输入计算模型,进行程序计算：1。
pkpm砌体结构设计步骤
p k p m砌体结构设计步骤-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN砌体结构的 pkpm 设计步骤具体步入程序时所出现的菜单次序一样：一: 第 1 步：“轴线输入” 是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第 2 步：“网点生成” 是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第 3 步：“构件定义” 是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第 4 步：“楼层定义” 是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1 构造柱布置，构造柱的设置位置应符合相应抗震规范； 2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽 800mm、卧室900、大门 1000，门高米；窗户一般高、米，宽米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第 5 步：“荷载定义” 是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取到，卫生间加做防水后取左右。
PKPM设计软件砖混结构设计步骤

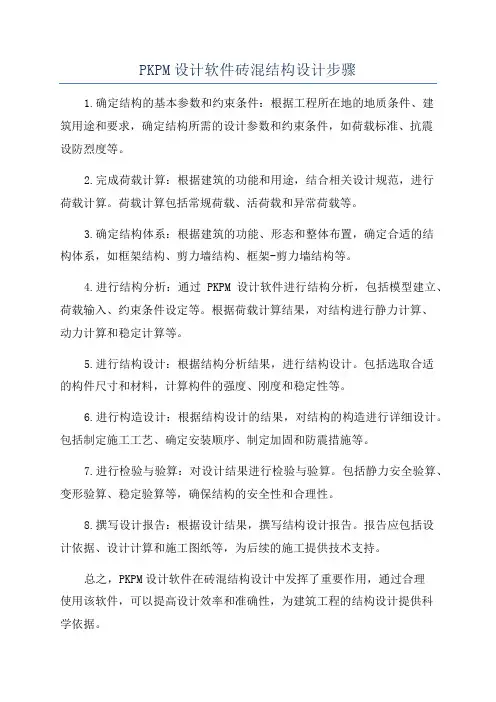

PKPM设计软件砖混结构设计步骤
1.确定结构的基本参数和约束条件：根据工程所在地的地质条件、建
筑用途和要求，确定结构所需的设计参数和约束条件，如荷载标准、抗震
设防烈度等。
2.完成荷载计算：根据建筑的功能和用途，结合相关设计规范，进行
荷载计算。
荷载计算包括常规荷载、活荷载和异常荷载等。
3.确定结构体系：根据建筑的功能、形态和整体布置，确定合适的结
构体系，如框架结构、剪力墙结构、框架-剪力墙结构等。
4.进行结构分析：通过PKPM设计软件进行结构分析，包括模型建立、荷载输入、约束条件设定等。
根据荷载计算结果，对结构进行静力计算、
动力计算和稳定计算等。
5.进行结构设计：根据结构分析结果，进行结构设计。
包括选取合适
的构件尺寸和材料，计算构件的强度、刚度和稳定性等。
6.进行构造设计：根据结构设计的结果，对结构的构造进行详细设计。
包括制定施工工艺、确定安装顺序、制定加固和防震措施等。
7.进行检验与验算：对设计结果进行检验与验算。
包括静力安全验算、变形验算、稳定验算等，确保结构的安全性和合理性。
8.撰写设计报告：根据设计结果，撰写结构设计报告。
报告应包括设
计依据、设计计算和施工图纸等，为后续的施工提供技术支持。
总之，PKPM设计软件在砖混结构设计中发挥了重要作用，通过合理
使用该软件，可以提高设计效率和准确性，为建筑工程的结构设计提供科
学依据。
PKPM砖混结构设计流程
PKPM砖混结构设计流程PKPM（Peking University Structure Program）是由北京大学开发的一款用于结构设计和分析的软件。
PKPM砖混结构设计流程主要涉及了结构的设计、材料的选择、力学分析等多个方面。
下面将对PKPM砖混结构设计流程进行详细介绍。
第一步，建立结构模型。
首先，需要根据实际情况画出结构的平面布置图和剖面图。
然后，根据建筑物的尺寸和荷载情况，进行结构的模型建立。
通过PKPM软件提供的绘图工具，可以进行各种结构元素（如墙体、楼板、梁等）的绘制，并进行连接和组装。
在绘制过程中，还可以设置结构的截面尺寸、钢筋配筋等参数。
第二步，选择材料属性。
PKPM软件提供了多种材料属性的选择，包括混凝土、砖、钢筋等。
在这一步，需要根据结构的要求和设计标准，选择适当的材料属性，并输入相应的参数。
例如，混凝土的强度等级、配筋率等。
第三步，施加外荷载。
完成结构模型和材料属性的定义后，需要对结构施加外荷载。
外荷载包括活荷载（如人员、家具等）和恒荷载（如结构自重）。
根据不同情况，设置荷载的大小和作用位置。
第四步，进行力学分析。
在PKPM软件中，可以进行静力分析和动力分析。
静力分析可以计算出结构的内力分布、变形等；动力分析可以计算结构受到地震荷载等动力作用时的响应。
通过力学分析，可以对结构进行校核和优化。
第五步，设计构件的配筋。
根据力学分析的结果，进行结构的构件配筋。
对于砖混结构而言，主要是进行砖墙、钢筋混凝土梁柱等构件的配筋。
PKPM软件中提供了自动配筋和手动配筋两种方式。
可以根据设计要求和标准，在软件中选择适当的配筋方式进行设计。
第六步，进行结构校核。
在完成构件配筋后，对结构进行校核。
校核包括受力构件（如梁、柱）的强度检验、受力区域的抗剪承载力检验等。
可以利用PKPM软件提供的校核功能，对结构的安全性进行评估。
第七步，输出设计结果。
最后，可以通过PKPM软件输出设计结果，包括结构的内力分布图、构件的配筋图等。
用PKPM设计底部框架上部砖混结构的过程
用PKPM设计底部框架上部砖混结构的过程PKPM（《结构设计手册》）是一种适用于混凝土结构、房屋结构和桥梁结构的计算软件，可用于设计底部框架上部砖混结构。
以下是PKPM设计底部框架上部砖混结构的过程：1.建立模型：首先，需要根据实际情况，在PKPM中建立砖混结构的三维模型。
在模型中，包括建筑物的各个结构单元，如柱、梁、墙和地板。
2.施加载荷：在模型中施加相应的加载荷，包括活载、风载、地震载等。
这些加载荷应根据设计要求和相关规范进行遴选和计算。
3.设计标准：根据相关的设计规范，如《混凝土结构设计规范》和《砖(石)结构工程设计规范》，确定设计参数。
4.分析结构：使用PKPM对砖混结构进行静力分析，计算结构的内力、弯矩、剪力和轴力等。
根据计算结果，判断结构的受力和变形情况。
5.设计构件：根据结构的内力矩和轴力，按照规范的相关要求设计构件。
根据不同构件的计算和强度要求，确定截面尺寸和配筋。
6.计算节点：对于节点的计算，可以采用两种方式：一是根据实际情况做简化处理，以便于计算；二是采用实际的节点模型进行细致的计算。
7.设计墙体：对于砖墙的设计，需要根据规范的要求，确定墙体的厚度和配筋。
同时还需要考虑墙体的受力和稳定性。
8.设计地板：对于地板的设计，需要根据规范的要求，确定地板的厚度和钢筋配筋。
同时还需要考虑地板的受力和挠度控制。
9.校核合格：根据设计要求和计算结果，对砖混结构的各个构件进行校核。
校核包括挠度、裂缝宽度、变形控制等。
10.优化设计：根据校核结果，根据需要进行结构的优化设计。
优化设计包括调整截面和配筋，以达到经济性和结构性能的最优化。
11.细化设计：根据优化设计结果，对各个构件进行细化设计，包括构造节点的设计和详情图的制作。
12.编制施工图：根据细化设计结果和相关要求，编制施工图纸。
施工图纸包括各个构件的详图、钢筋图和施工工艺等。
13.监测施工：在施工阶段，进行现场监测和质量控制。
根据监测结果和实际施工情况，进行相应的调整和改进。
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤软件,结构设计, PKPM, 砖混计算砖混结构时,PKPM（20051217版）的主要步骤如下:1、输入结构模型及荷载：包括轴线、墙厚、连梁、板厚、构造柱（按柱输入）、设计参数等基本信息；2、结构楼面布置信息：布置楼板错层、楼板开洞，修改部分板厚，布置圈梁3、楼面荷载传导计算：输入及修改部分荷载，荷载传递计算4、砌体结构抗震及其他计算，察看输出结果：包括受压计算、抗震计算、局压计算等结果。
5、画结构平面图：计算楼板配筋6、砖混节点大样：在楼板配筋图的基础上，输出圈梁及构造柱的节点。
7、如果需要计算第一步模型中输入的连梁的话，可在形成PK文件这步选取要计算的连梁，然后到PK中去计算。
建议一次不多于5个，否则可能会计算不准确。
后面就是基础计算了！8、梁的另一种算法: 砖混的连梁可以直接用TAT或SW ATE算，只需要把梁节点定义成铰支座，再进行整体计算就行，比用PK快且准确9. 板厚取值单向板板厚不小于1/30L,双向板不小于1/35L,且楼面板最小厚度不小于90mm,屋面板最小厚度不小于100mm。
相邻现浇板的板厚不应相差30mm以上.望满意附加知识现浇板配筋规定：（1）现浇板配筋应按照“细筋密布”的原则进行设计。
（2）现浇板应控制最小配筋率大于0.25%。
（3）靠近山墙部位的板块宜配置双层双向钢筋网片。
墙阳角处增设放射性钢筋。
在温度、收缩应力较大的现浇板区域内，应配置双层双向钢筋网片。
（4）屋面板筋宜采用双层双向钢筋。
（5）板厚大于120mm的现浇楼板应设置双层双向钢筋。
住宅工程结构伸缩缝设置与砼构件保护层厚度应严格按照相应规范的规定执行。
纵向长度较长（一般大于40m）的建筑物可采用后浇带的处理方法，或者可在房屋每隔20m左右在板的支座上（分户隔墙下）设缝处理。
现浇板可通过添加适量的外加剂补偿砼收缩。
当现浇楼板强度等级大于C30时应优先使用高性能砼。
现浇板的裂缝控制，应根据其建筑与结构的特征，采取结构加强与必要时释放应力的设计原则进行处理。
PKPM操作流程自己总结
PKPM操作流程（以砌体结构为例，版本PKPM2010）目录第一部分1、选择工作目录2、建模3、荷载输入4、板厚5、换标准层6、楼层组装7、设计参数8、存盘退出第二部分9、结构平面图10、计算参数11、绘图参数12、楼板计算13、绘制配筋图第三部分14.图形完善15、其他技巧1、选择工作目录选择pkpm砌体结构——砌体结构辅助设计——1砌体结构建模与荷载输入2、建模【1】选择轴线输入——矩形轴网——输入上/下开间、左/右进深数据（具体数据由建施平面图轴网取得，轴线要完整。
）轴线不需要命名，最后粘贴建施轴网。
【2】我们建立轴网，其实就是一个网格。
然后我们对照建施平面图删除不需要的线（使用删除按钮或者图素编辑），增加部分线（使用偏移功能，包括阳台雨篷线），然后要删除多余的节点。
【3】在修改后的网格上布置墙体，注意墙宽与是否需要偏移。
【4】柱布置，按照设置要求（抗震规范84页）布置不同的构造柱，构造柱应符合构造要求（抗震规范85页）。
【5】梁布置。
一般设置在卫生间、阳台处，以及可以将板分隔成规则状位置。
【6】洞口设置。
由建施门窗表设置洞口尺寸，注意设置窗的窗底标高。
【7】构件删除。
使用构件删除选项，选择若干种构件，然后选定目标删除。
【8】构件检查。
使用本层修改选项，查改或者替换相关构件。
【9】本层信息填写。
注意底层一般为水泥砂浆，选择1.3、荷载输入【1】恒活设置自动计算现浇楼板自重选项前打勾，楼面恒载自己计算，计算条件查找建施楼面做法（例如最后计算为1.5）。
活载查找荷载规范（第10、11页）按条件确定。
【2】楼面荷载——楼面恒载，需要修改的输入相关数据，然后点击相应楼面。
【3】楼面荷载——楼面活载，修改相应荷载。
如阳台。
【4】梁间荷载A梁荷定义：添加模型中各种类型的荷载。
B恒载输入：依次选择不同的荷载类型设置到相对应的梁上。
4、板厚【1】生成楼板。
选择楼层定义——楼板生成——生成楼板。
【2】修改板厚。
砌体结构的pkpm设计步骤
砌体结构的pkpm设计步骤前段时间刚接触砌体结构时弄到的资料，觉得很好，就复制上来大家看看具体步骤正如进入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5步：“荷载定义”是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0到1.2，卫生间加做防水后取1.6左右。
pkpm软件应用之砖混结构设计实例
砖混结构设计实例某三层砖混结构，标准层平面布置如下图所示：楼面荷载分别是：一层，恒活载是5kN/m2，３kN/m2；二层，恒活载是３kN/m2，2.5 kN/m2；屋面，恒活载是３kN/m2，2.5 kN/m2。
抗震设防烈度（0.10g），设计地震分组为第一组，场地类别Ⅱ类，风荷载标准值0.4 kN/m2，地面粗糙类别为B类，梁柱墙洞口的定义如上图所示。
楼板为130厚预制板，梁柱的混凝土强度为C25，其余值从略。
现要求对其进行结构设计，并进行抗震验算。
操作步骤如下：依次执行PMCAD主菜单1完成建筑模型与荷载输入。
（1）进入如下界面：（2）首先进行轴线的输入，对于规则的轴线网一般利用正交轴网来完成（3）在菜单“楼层的定义”中完成墙，梁，柱，洞口的布置，其中“本层信息”时必须设定的参数。
柱的截面类型如上图所示，选定截面后进行具体尺寸的定义，材料类别默认为混凝土当柱的截面为L型或T型时，除了进行沿轴偏心，偏轴偏心外，一般尚应需要进行轴转角的设置，可在相应的文本框内输入相应数值进行定义在进行洞口的布置是应注意底部标高的定义，只有门洞时0.00mm,窗洞口的底部标高应根据建筑设计进行定义。
万一疏忽错误时还可以对其进行重新修改，界面如下所示：点击“本层信息”定义层高，混凝土强度，钢筋的类别，保护层厚度等参数，在“荷载定义”中进行柱间荷载，梁间荷载，等等定义，其中楼面恒载和活载的定义，主要是定义标准层的荷载，对于个别房间的荷载还可以在后面菜单中进行修改，对于楼梯间的荷载可以先定义为楼面荷载，然后通过将楼板的厚度改为0，同时通过指定屈服方式，把荷载的传导至梯梁。
（4）在“设计参数”中定义：结构体系，结构主要材料，地震信息，风荷载信息，和绘图参数。
（5）对于含有多个标准层的结构模型，可以在参数设置前或后，进行多个标准层的定义，定义界面如下所示：（6）完成上面步骤后，可完成如此模型的定义（7）对上面各标准层定义无误后进行楼层的组装，如下所示：（8）最终模型如下所示（9）退出“主菜单一”（10）进入“主菜单二”结构楼面布置信息，利用“预制板”进行预制板的布置，在没有进行该菜单时，结构的楼面是现浇板，当执行此命令时，预制板自动完成替换；利用“修改板厚”来完成楼梯间，楼面板的修改，将板厚改成0；利用“砖混圈梁”完成圈梁的布置，（11）利用“悬挑楼板”进行，雨篷板的定义，根据提示依次完成各步骤：（12）对于楼梯荷载向梯梁，的传力方式采用，将板厚改为0，在后续菜单中进行“导荷方式”命令的修改：（13）利用菜单“砖混圈梁”完成圈梁的布置，在此定义圈梁的主筋，箍筋，箍筋间距，圈梁位置等等，同时也定义构造柱的配筋参数，砖混结构构造柱在建立模型时按普通框架柱输入，在完成“画结构平面图”后，通过主菜单“画砖混节点大样”中重新生成选项来完成普通框架柱向砖混构造柱的转化。
砌体结构的pkpm设计步骤_secret
砌体结构的pkpm设计步骤具体步骤正如进入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5步：“荷载定义”是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0到1.2，卫生间加做防水后取1.6左右。
楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为4.5左右。
pkpm 砖混底框的设计
砖混底框的设计（一）“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用，使得一部分荷载直接传给了竖向构件，从而使墙梁的荷载降低。
⑵若选择此项，则程序对所有的托墙梁均折减，而不判断该梁是否为墙梁。
（二）“按规范墙梁方法确定托梁上部荷载”⑴若选择此项，则则程序自动判断托墙梁是否为墙梁，若是墙梁则自动按照规范要求计算梁上的荷载，若不是墙梁则按均布荷载方式加到梁上。
⑵若同时选择“按经验考虑墙梁上部作用的荷载折减”和“按规范墙梁方法确定托梁上部荷载”两项，则程序对于墙梁则执行“按规范墙梁方法确定托梁上部荷载”，对于非墙梁则执行“按经验考虑墙梁上部作用的荷载折减”。
（三）“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用”若选择此项，则程序在计算侧移刚度比时，与边框柱相连的剪力墙将作为组合截面考虑。
否则程序分别计算墙、柱侧移刚度。
一般而言，对混凝土抗震墙可选择考虑边框柱的作用，对砖抗震墙可选择不考虑边框柱的作用。
（四）混凝土墙与砖墙弹性模量比的输入⑴适用范围：混凝土墙与砖墙弹性模量比只有在该结构在某一层既输入了混凝土墙，又输入了砖墙时才起作用。
⑵物理意义：混凝土墙与砖墙的弹性模量比。
⑶参数大小：该值缺省时为3，大小在3～6之间。
⑷如何填写：一般而言，混凝土墙的弹性模量是砖墙的10倍以上。
如果是同等墙厚，则混凝土墙的刚度就是砖墙的10倍以上。
但实际上，在结构设计时，一方面混凝土墙的厚度小于砖墙，从而使混凝土墙的刚度有所降低；另一方面，在实际地震力作用下混凝土墙所受的地震力是否就是砖墙的10倍以上还是未知数，因此我们不能将该值填得过高。
(五)砖混底框结构风荷载的计算⑴TAT软件可以直接计算风荷载。
⑵SATWE软件不可以直接计算风荷载，需要设计人员在特殊风荷载定义中人为输入。
(六)砖混底框不计算地震力时该如何设计？⑴目前的PMCAD软件不能计算非抗震的砖混底框结构。
⑵处理方法：①设计人员可以按6度设防计算，砖混抗震验算结果可以不看。
砌体结构pkpm设计步骤
一、砌体结构建模与荷载输入第1步：“轴线输入”这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
(需要仔细查看建筑图中的各层平面图，对于复杂结构可以通过对建筑平面图的转换生成轴网，然后再导入PKPM) 第2步：“网格生成”凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
第3步：“楼层定义”1、构件定义及布置定义全楼所用到的全部柱（包括构造柱）、梁、墙、墙上洞口（查看建筑总说明中的门窗表），然后布置（查看建筑平面图）。
（1）构造柱布置，构造柱的设置位置应符合相应抗震规范（纵横墙交接部位，较大洞口（≥2.1m）的两侧要加构造柱）；（2）墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载（但由于隔墙下有梁，所以梁上要输线荷载）；（3）门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）（4）注意第一层的层高为建筑层高+室内外高差+1000mm。
所以第一层的墙体和柱的底部标高不是0，门窗洞口的底部标高也要看建筑立面图。
（5）第一层构件布置要仔细查看第二层建筑平面图，隔墙下要布置梁，如卫生间。
（6）注意柱的布置需要节点作为定位参考，梁的布置需要轴线作为布置定位参考。
故须先布置好节点和轴网。
2、楼板生成由于现在多用现浇板，故可以先直接点“生成楼板”然后再根据建筑总说明中的要求及规范要求对楼板板厚及楼板错层进行修改。
对于楼梯和电梯的地方要布置板洞或全房间开洞，对于悬挑板的阳台和雨棚要布置悬挑板。
注意：一般楼梯和电梯的地方并不全房间开洞，而是把楼板厚度定义为0，然后加恒荷载为7.0，活荷载为3.5。
pkpm(底框-)砖混结构设计总结
pkpm(底框-)砖混结构设计总结PKPM (底框-) 砖混结构设计总结设计背景砖混结构是一种常见的建筑结构形式， PKPM 是一种常用的结构设计软件，用于砖混结构的设计和分析。
底框结构是其中一种常见的设计方式，本文将对底框结构设计的过程和要点进行总结。
底框结构设计的过程1. 收集设计资料在进行任何设计工作之前，首先要收集必要的设计资料。
这包括建筑设计图纸、土质力学测试报告、地基勘查报告等。
这些资料对于确定结构设计参数和计算荷载至关重要。
2. 确定设计参数在进行底框结构设计之前，需要确定一系列设计参数。
这包括砖混结构的材料性能参数、构造参数（如梁的截面尺寸和间距等）、荷载参数（如楼层荷载、风荷载等）等。
这些参数将用于设计计算和分析中。
3. 进行静力分析底框结构设计的关键是进行静力分析。
静力分析的目的是确定结构所受荷载的大小，以及结构内力和变形的分布情况。
在PKPM 软件中，可以通过输入各个构件的几何尺寸和材料性能参数，并设置荷载情况进行静力分析。
4. 进行荷载组合结构设计中，荷载组合是必不可少的步骤。
不同的荷载组合可能导致不同的内力和变形分布情况。
在 PKPM 软件中，可以根据相应的国家标准设定不同的荷载组合，并进行多个组合的叠加，以求得最不利的结构响应。
5. 进行破坏限状态的校核破坏限状态的校核是确保设计结构的安全性的关键步骤。
根据结构的性能要求和设计标准，进行强度和刚度校核。
在 PKPM 软件中，可以输入相应的破坏限状态，对结构进行强度和刚度校核。
6. 进行变形校核除了强度校核外，变形校核也是设计的重要内容之一。
考虑结构在荷载作用下的变形是否满足设计要求，并进行校核。
在PKPM 软件中，可以查看结构的变形情况，并进行变形校核。
7. 完善结构细节设计底框结构设计的最后一步是进行结构的细节设计。
这包括构件的连接方式、端部的处理、裂缝的控制等。
在PKPM 软件中，可以根据实际情况进行结构细节的设计，确保结构的完整性和安全性。
pkpm砌体结构设计步骤
砌体结构的pkpm 设计步骤具体步入程序时所出现的菜单次序一样：一: 第1 步：“轴线输入〞是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2 步：“网点生成〞是程序自动将绘制的定位轴线分割为网格和节点。
但凡轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第 3 步：“构件定义〞是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4 步：“楼层定义〞是依照从下至上的次序进行各个结构标准层平面布置。
但凡结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1 构造柱布置，构造柱的设置位置应符合相应抗震标准；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸〔厨卫门宽800mm、卧室900、大门1000，门高2.1 米；窗户一般高1.8、1.6 米，宽1.5 米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
防止洞口超过墙〕4、阳台或者要布置预制板但又不是规那么闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5 步：“荷载定义〞是依照从下至上的次序定义荷载标准层。
但凡楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0 到1.2，卫生间加做防水后取1.6 左右。
楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为 4.5 左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
