涂膜防水施工规范
涂膜防水层施工技术交底标准
涂膜防水层施工技术交底标准一、施工及验收标准：施工依据：《屋面工程技术规范》GB50345-2012 验收依据：《屋面工程质量验收规范》GB50207-2012二、工艺流程：施工准备工作→基层检查及处理→涂刷基层处理剂→节点和特殊部位附加增强处理→涂布防水涂料及铺贴胎体增强材料→防水层清理与检查修整→保护层施工三、操作要点及技术措施：（一）技术要求：1. 防水涂料可按合成高分子防水涂料、聚合物水泥防水涂料和高聚物改性沥青防水涂料选用，其外观质量和品种、型号应符合国家现行有关材料标准的规定；2. 应根据当地历年最高气温、最低气温、屋面坡度和使用条件等因素,选择耐热性、低温柔性相适应的涂料；3. 应根据地基变形程度、结构形式、当地年温差、日温卷和振动等因素,选择拉伸性能相适应的涂料；4. 应根据屋面涂膜的暴露程度,选择耐紫外线、耐老化相适应的涂料；5. 屋面坡度大于25% 时，应选择成膜时间较短的涂料；6. 每道涂膜防水层最小厚度应符合下表一的规定。
表一每道涂膜防水层最小厚度（mm ）1. 清理基层：防水层施工前将已验收合格的基层表面清理干净，不得有浮尘杂物等影响防水层质量的缺陷。
2. 涂刷基层处理剂：待基层清理干净后，即可满涂一道基层处理剂，可用刷子用力薄涂，使基层处理剂进入毛细孔，也可用机械喷涂涂刷均匀一致，不漏底，待其干燥后方可涂布防水层。
3. 附加层及特殊部位施工：1）天沟檐沟泛水变形缝水落口及屋面分格缝等部位均应加铺有胎体增强材料的附加层天沟檐沟及屋面分格缝处附加层宜空铺，空铺宽度宜为200 ～300mm 女儿墙及变形缝处泛水高度不应小于250mm 。
2）水落口周围与屋面交接处应做密封处理，并应增铺两层有胎体增强材料的附加层，防水涂膜深入水落口的深度不得小于50mm3）低跨屋面受高跨屋檐或水落管落水冲击部位，必须增设一层胎体增强材料附加层4）天沟檐沟檐口泛水和立面涂膜防水层的收头，应用防水涂料多遍涂刷或用密封材料封严。
涂膜防水施工要点
涂膜防水施工要点
一、基层处理
1. 基层应平整、坚固、无明水、无浮灰、无油污和其他杂物。
如有凹凸不平、裂缝等缺陷，必须进行修补。
2. 基层表面的污垢、油渍等应清除干净，以免影响防水层的粘结强度。
二、涂刷底胶
1. 在基层表面涂刷底胶，底胶应均匀涂刷，不得漏刷或厚薄不均。
2. 底胶干燥后，应进行质量检查，确保无漏刷、无气泡、无开裂等现象。
三、涂刷防水层
1. 按照设计要求，选用合适的防水涂料，并按照产品说明书进行配比。
2. 防水层应分多遍涂刷，每遍涂刷的厚度不宜过大，以免出现开裂、起泡等问题。
3. 防水层之间的搭接宽度应符合设计要求，搭接处应严密、牢固。
四、质量检查
1. 防水层干燥后，应进行质量检查，包括外观检查、厚度检查、粘结强度检查等。
2. 对于发现的问题，应及时进行修补和处理，确保防水层的施
工质量。
五、保护层施工
1. 在防水层施工完成后，应进行保护层的施工，以保护防水层不受外界因素影响。
2. 保护层应采用与防水层相容的材料，并进行质量检查，确保施工质量。
以上就是我整理的关于涂膜防水施工的要点，施工时应严格按照要求进行操作，确保施工质量。
希望对你有所帮助！。
涂膜防水施工的基本要求
涂膜防水施工的基本要求1.预处理：在进行涂膜防水施工前，必须对基层进行充分的清洁和处理。
清除基层表面上的灰尘、油脂、杂物等，并修补基层上的破损部分。
如果基层存在严重的裂缝或破损，应进行修复，并确保基层表面平整牢固。
2.材料选择：选择合适的防水涂料对涂膜防水施工的质量至关重要。
防水涂料应具有良好的粘结力、柔韧性和抗老化性能。
选择的涂料应符合相关的国家标准和规范，并且是经过检测合格的产品。
3.施工条件：涂膜防水施工应在适宜的气候条件下进行。
施工环境的温度、湿度等条件应符合防水涂料的要求，以保证施工质量。
同时，施工现场应保持干燥，避免因雨水等原因导致施工质量受影响。
4.施工工艺：在进行涂膜防水施工时，要按照预设的工艺要求进行操作。
首先，涂抹底涂，使得防水涂料能够充分渗入基层，提高粘结性能。
然后，均匀地涂抹主涂，通常需要涂抹两到三遍，以增加防水涂膜的厚度和密实性。
涂膜施工过程中，涂料的厚度要均匀一致，避免出现起泡、漏涂等问题。
5.施工质量检验：涂膜防水施工完成后，要进行质量检验。
主要包括涂膜的厚度、粘结力、耐压性等指标的检测。
可以通过用刀片割破涂膜，检查涂膜与基层的粘结情况，以及用钢板进行冲击试验，检测涂膜的耐压性能。
6.施工后维护：涂膜防水施工完成后，应及时进行维护。
避免在涂膜干燥之前对其造成损坏。
在涂膜表面形成保护层，防止恶劣气候和紫外线对涂膜的损害。
如发现涂膜有破损或渗漏等情况，及时进行维修补漏，以确保涂膜的持久性。
总之，涂膜防水施工的基本要求包括预处理、材料选择、施工条件、施工工艺、施工质量检验和施工后维护。
通过严格按照要求进行施工，可以确保涂膜防水的质量和性能，延长建筑物的使用寿命。
(完整)涂膜防水屋面工程施工工艺

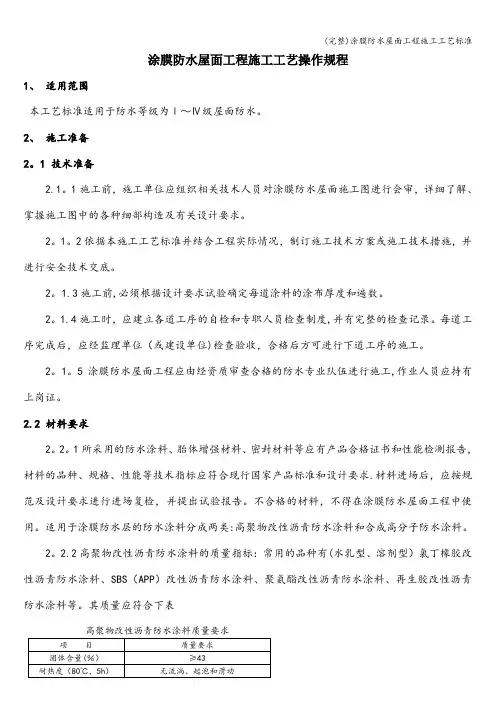

涂膜防水屋面工程施工工艺操作规程1、适用范围本工艺标准适用于防水等级为Ⅰ～Ⅳ级屋面防水。
2、施工准备2。
1 技术准备2.1。
1施工前，施工单位应组织相关技术人员对涂膜防水屋面施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。
2。
1。
2依据本施工工艺标准并结合工程实际情况，制订施工技术方案或施工技术措施，并进行安全技术交底。
2。
1.3施工前,必须根据设计要求试验确定每道涂料的涂布厚度和遍数。
2。
1.4施工时，应建立各道工序的自检和专职人员检查制度,并有完整的检查记录。
每道工序完成后，应经监理单位（或建设单位)检查验收，合格后方可进行下道工序的施工。
2。
1。
5涂膜防水屋面工程应由经资质审查合格的防水专业队伍进行施工,作业人员应持有上岗证。
2.2 材料要求2。
2。
1所采用的防水涂料、胎体增强材料、密封材料等应有产品合格证书和性能检测报告，材料的品种、规格、性能等技术指标应符合现行国家产品标准和设计要求.材料进场后，应按规范及设计要求进行进场复检，并提出试验报告。
不合格的材料，不得在涂膜防水屋面工程中使用。
适用于涂膜防水层的防水涂料分成两类:高聚物改性沥青防水涂料和合成高分子防水涂料。
2。
2.2高聚物改性沥青防水涂料的质量指标：常用的品种有(水乳型、溶剂型）氯丁橡胶改性沥青防水涂料、SBS（APP）改性沥青防水涂料、聚氨酯改性沥青防水涂料、再生胶改性沥青防水涂料等。
其质量应符合下表高聚物改性沥青防水涂料质量要求2.2。
3合成高分子防水涂料常用的品种有聚氨酯防水涂料(单双组分）、丙烯酸酯防水涂料、硅橡胶防水涂料、聚合物水泥防水涂料等。
其质量指标应符合下表的要求.合成高分子防水涂料质量要求注:Ⅰ类为反应固化型；Ⅱ类为挥发固化型。
2.2。
4胎体增强材料常用的品种有聚酯无纺布、化纤无纺布、玻璃纤维网布等。
其质量指标应符合下表的要求.胎体增强材料质量要求注：Ⅰ类为聚酯无纺布；Ⅱ类为化纤无纺布；Ⅲ类为玻璃纤维网格布.2。
地下工程涂膜防水
高聚物改性沥青 防水涂料
沥青基 防水涂料
常用防水涂料图片
常用防水涂料图片
主要机具
地 电动搅拌机 下 搅拌桶 工 小铁桶 程 小平铲 涂 塑料或橡胶刮板 膜 滚动刷 防 毛刷 水 弹簧秤 施 消防器材 工 小油漆桶 主 小抹子 要 铲刀 机 扫帚 具 高压吹风机
施工要点
谢谢！
结束语
施工流程
基层清理
涂膜防水层施工
涂刷底胶
做保护层
施工方法
地下工程涂膜防水
1.抹压法施工：在硬化的基层上 （新浇混凝土21天，砂浆7天） 施工，需洒水充分湿润，然后均 匀涂抹第一遍涂料并压实，待涂 层收水时即进行湿润养护，可避 免涂层粉化。养护后，用毛刷涂 刷第二遍涂料，收水后再养护 24h。 2.涂刷法施工：充分湿润基层， 用刷子将第一遍涂料均匀涂刷在 基层面上，收水后湿润养护 6~8h，即可涂刷第二遍涂层， 收水后湿润养护24h。
涂膜防水层施工工艺标准(QB-CNCEC J040201-2004)
涂膜防水层施工工艺标准（QB-CNCEC J040201-2004）1 一般规定本工艺标准中的要求适用于防水等级为Ⅰ～Ⅳ的屋面涂膜防水层施工。
1.0.2编制参考标准及规范：（1）《建筑工程施工质量验收统一标准》（GB50300--2001）（2）《屋面工程质量验收规范》（GB50207—2002）（3）《地下防水工程质量验收规范》（GB50208—2002）（4）《地下工程防水技术规范》（GB50108-2001）1.0.3涂膜防水层可在防水等级Ⅲ、Ⅳ级的建筑屋面上单独采用作一道防水设防，或作为防水等级Ⅰ、Ⅱ级建筑屋面多道设防中的一道防水层使用。
1.0.4 屋面涂膜防水层应采用高聚物改性沥青防水涂料、合成高分子防水涂料。
沥青基防水涂料和煤焦油防水涂料应限止使用，无机盐类防水涂料不适用于屋面防水工程。
1.0.5 高聚物改性沥青防水涂料和合成高分子防水涂料作为一道防水设防的设计涂膜总厚度在3mm和3mm以下，习惯称之为“薄质涂料”。
沥青基防水涂料设防需要的设计涂膜总厚度通常在3mm以上，习惯称之“厚质涂料”。
施工涂膜防水层，总厚度应达到表1.0.5--《屋面防水层涂膜厚度选用表》中的规定，通过“薄涂多层”或“多布多涂”来达到设计涂膜总厚度。
施工中如遇低等级建筑屋面防水，设计单独采用沥青基防水涂膜时，总厚度不应小于8mm。
而当沥青基防水涂膜与其它防水层复合使用时也不宜小于4mm。
1.0.6 涂膜施工前基层应干燥，如作量化考量，含水率应不大于9% 。
判断可以进行敷、涂防水涂料的基层干燥程度简易检验方法是：将1m2卷材平坦地铺放在找平层上，静置3～4h后掀开检查，找平层覆盖部位和卷材上未见水印即可进行敷、涂施工。
1.0.7 在涂膜防水屋面上使用两种或两种以上不同防水材料时，不同的防水材料间必须相容（即亲和性好、不发生侵蚀）并事先经过验证。
涂膜防水屋面如在天沟、檐沟、檐口、泛水等部位采用卷材防水，或涂膜与其它屋面卷材防水层相接时，接缝应顺水流方向搭接，搭接宽度不应小于100mm。
涂膜防水施工规范
涂膜防水施工规范1 范围本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。
22施工准备2.1 材料及主要机具:2.1.1 聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比例配合后,发生化学反应，由液态变为固态，形成较厚的防水涂膜。
2。
1。
1.1 主体材料:甲组份：异氰酸基含料，以3。
5±0.2%为宜。
乙组份：羟基含量,以0.7±0.1%为宜。
甲、乙料易燃、有毒、均用铁桶包装,贮存时应密封，进场后放在阴凉、干燥、无强日光直晒的库房（或场地)存放.施工操作时应按厂家说明的比例进行配合,操作场地要防火、通风，操作人员应戴手套、口罩、眼镜等,以防溶剂中毒。
2。
1.1.2 主要辅助材料：磷酸或苯磺酰氯：凝固过快时，作缓凝剂。
二月桂酸二丁基锡:凝固过慢,作促凝剂用。
二甲苯:清洗施工工具用。
乙酸乙酯：清洗手上凝胶用。
107胶:修补基层用。
玻璃丝布(幅宽90cm，14目）或无纺布。
石渣：ф2mm左右，粘结过渡层用.水泥：425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，补基层用。
2。
1.1.3 聚氨酯防水涂料，必须经试验合格方能使用，其技术性能应符合以下要求：固体含量:≥93％；抗拉强度：0。
6MPa以上；延伸率：≥300％;柔度：在—20℃绕ф20mm圆棒无裂纹;耐热性：在85℃加热5h，涂膜无流淌和集中气泡；不透水水性:动水压0.2MPa恒压1h不透水。
2.1。
2 氯丁胶乳沥青防水涂料：系水乳型，以聚氯丁二烯乳状液与乳化石油沥青在一定条件下均匀掺合乳化后，呈深棕色涂料。
2.1。
2.1 氯丁胶乳沥青使用前必须试验，其技术性能应符合以下要求：外观：深棕色乳状液固体含量：≥43％；粘结强度：0。
67MPa；柔度：-10℃绕ф10mm圆棒无裂纹；耐热性:80℃，5h无变化；不透水性：动水压0。
1MPa,恒压0。
屋面涂膜防水层施工
屋面涂膜防水层施工5.5.1涂膜防水层的基层应坚实、平整、干净，应无孔隙、起砂和裂缝。
基层的干燥程度应根据所选用的防水涂料特性确定；当釆用溶剂型、热熔型和反应固化型防水涂料时，基层应干燥。
5.5.2基层处理剂的施工应符合本规范第5.4.4条的规定。
5.5.3双组分或多组分防水涂料应按配合比准确计量，应釆用电动机具搅拌均匀，己配制的涂料应及时使用。
配料时，可加入适量的缓凝剂或促凝剂调节固化时间，但不得混合已固化的涂料。
5.5.4涂膜防水层施工应符合下列规定：1防水涂料应多遍均匀涂布，涂膜总厚度应符合设计要求：2涂膜间夹铺胎体增强材料时，宜边涂布边铺胎体：胎体应铺贴平整，应排除气泡, 并应与涂料粘结牢固。
在胎体上涂布涂料时，应使涂料浸透胎体，并应覆盖完全，不得有胎体外露现象。
最上面的涂膜厚度不应小于1.0mm；3涂膜施工应先做好细部处理，再进行大面积涂布：4屋面转角及立面的涂膜应薄涂多遍，不得流淌和堆积。
5.5.5涂膜防水层施工工艺应符合下列规定：1水乳型及溶剂型防水涂料宜选用滚涂或喷涂施工；2反应固化型防水涂料宜选用刮涂或喷涂施工；3热熔型防水涂料宜选用刮涂施工；4聚合物水泥防水涂料宜选用刮涂法施工：5所有防水涂料用丁•细部构造时，宜选用刷涂或喷涂施工。
5.5.6防水涂料和胎体增强材料的贮运、保管，应符合下列规定:1防水涂料包装容器应密封，容器表面应标明涂料名称、生产厂家、执行标准号、生产日期和产品有效期，并应分类存放；2反应型和水乳型涂料贮运和保管环境温度不宜低于5°C：3溶剂型涂料贮运和保管环境温度不宜低于0C,并不得日晒、碰撞和渗漏；保管环境应干燥、通风，并应远离火源、热源：4胎体增强材料贮运、保管环境应干燥、通风，并应远离火源、热源。
5.5.7进场的防水涂料和胎体增强材料应检验下列项目：1高聚物改性沥青防水涂料的固体含量、耐热性、低温柔性、不透水性、断裂伸长率或抗裂性；2合成高分子防水涂料和聚合物水泥防水涂料的固体含量、低温柔性、不透水性、拉伸强度、断裂伸长率：3胎体増强材料的拉力、延伸率。
JS涂膜防水专项施工方案
JS涂膜防水专项施工方案
一、前言
在建筑工程中，涂膜防水是常见的防水方式之一，特别是在混凝土结构中更为常见。
本文将介绍JS涂膜防水的专项施工方案，以确保施工质量和防水效果。
二、施工准备
在进行JS涂膜防水施工前，需要进行充分的准备工作：
1.熟悉施工图纸和规范要求；
2.准备涂膜所需材料和工具；
3.对施工区进行清理和基础处理，确保表面平整、干净、无油污、尘土
等。
三、施工工艺
JS涂膜防水施工主要包括以下几个步骤：
1. 底层处理
1.1 清理基层表面，去除浮灰、油污、尘土等；
1.2 修补基层裂缝和洞孔，确保基层结实牢固；
1.3 喷洒底层处理剂，提高底层附着力。
2. 涂膜施工
2.1 搅拌涂膜材料，确保均匀混合；
2.2 采用刷涂或滚涂的方式涂抹涂膜材料；
2.3 注意施工均匀，避免漏涂和重复涂刷。
3. 防水层处理
3.1 防水层完工后应及时检查，修补漏涂和缺陷；
3.2 确保防水层完全固化干燥后，进行下一步工序。
四、验收和保养
施工完成后，应进行验收工作，验证涂膜防水的质量和效果。
同时，建议做好防水层的定期保养工作，延长防水层的使用寿命。
五、总结
JS涂膜防水专项施工方案是保障建筑结构防水效果的重要工作。
通过严谨的施工工艺和质量保障措施，可以有效提高涂膜防水的可靠性和持久性。
愿本文所述对涂膜防水施工工作者有所帮助。
涂膜防水屋面施工
涂膜防水屋面施工一、涂膜防水屋面构造涂膜防水屋面主要适用于防水等级为Ⅲ级、Ⅳ级的屋面防水，也可作Ⅰ级、Ⅱ级屋面多道防水设防中的一道防水层。
在涂膜防水屋面节点处，如天沟、檐沟、檐口、泛水及水落口等防水薄弱的部位，应加铺一层或两层胎体增强材料的附加防水层，与此同时，对所有接缝采用密封材料进行嵌填，使之成为增强的涂膜防水层，以提高涂膜防水层的抗变形能力。
常见涂膜屋面节点构造做法介绍如下:(一) 屋面板端缝在板端缝处应设置空铺附加层，每边距板缝边缘不得小于80mm，在空铺附加层下利用聚乙烯薄膜空铺在板端缝上作缓冲层加以隔离，如图2－31所示。
图2－31 屋面板端缝空铺附加层做法(二) 天沟、檐沟天沟、檐沟与屋面交接处增设带胎体增强材料的空铺附加层，空铺宽度不应小于200mm，如图2－32所示。
图2－32 屋面天沟、檐沟防水做法(三) 檐口节点构造无组织排水檐口的涂膜防水层收头应用防水涂料多遍涂刷或用密封材料封严，檐口下端应做滴水处理，如图2－33所示。
图2－33 屋面檐口做法图2－34 屋面泛水防水做法(四) 泛水节点构造泛水处的涂膜防水层宜直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，并增设带胎体增强材料的附加层，压顶应做防水处理，如图2－34所示。
(五) 变形缝节点构造变形缝内应填充泡沫塑料，其上放衬垫材料，并用卷材封盖；顶部应加扣混凝土盖板或金属盖板，如图2－35所示。
(六) 水落管口节点构造水落管口处用C20细石混凝土找坡，再用20mm厚1∶ 2水泥砂浆抹面。
水落管口周围用密封材料嵌严密，增设带胎体增强材料附加层做法与卷材防水层做法相同，如图2－36所示。
图2－35 屋面变形缝防水做法(七) 伸出屋面管道管道伸出屋面处应用密封材料嵌严实，并增设带胎体增强材料的附加层，其做法与卷材防水层做法相同。
涂膜收头处理应用防水涂料多遍涂刷封严，如图2－37所示。
图2－36 屋面水落管口防水做法图图2－37 伸出屋面管道防水做法二、施工前的准备(一) 技术准备涂膜防水的技术准备包括以下各项工作:(1) 施工前，施工单位应组织相关技术人员对涂膜防水屋面施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。
涂膜防水施工操作方法
涂膜防水施工操作方法
涂膜防水施工操作方法一般包括以下几个步骤：
1. 清洁基面：首先要将施工基面彻底清洁干净，确保其表面没有灰尘、油污等杂质，否则会影响涂膜的附着力。
2. 补平基面：如有破损或不平整的地方，需要先进行修补和打磨，以保证基面的平整度。
3. 防水底涂：根据具体情况选择适合的防水底涂材料，常见的有丙烯酸防水乳液、环氧树脂等。
将底涂材料均匀地涂刷在基面上，并确保涂层的厚度均匀。
4. 加强层处理：对于需要特殊加固的地方，比如角部、檐口等，可以采用加强层材料进行处理。
常用的加强层材料有玻璃纤维布、防水卷材等。
5. 防水面涂：选择合适的防水面涂材料，如聚氨酯涂料、乳胶漆等。
将防水面涂材料均匀地涂刷在基面上，涂布厚度要满足设计要求。
6. 防水涂膜交叉处理：一般要求防水涂膜的交叉处理，即第一道涂膜干燥后，需要垂直于第一道方向再涂刷第二道涂膜。
这样可以增加涂膜的厚度和牢固度。
7. 施工结束处理：施工完毕后，需要对整个防水涂膜进行检查，确保涂层完整
无缺。
如有需要，可以进行涂膜的清洁和保护处理，以延长涂膜的使用寿命。
需要注意的是，在施工过程中需要遵守相关安全操作规范，确保施工人员的安全。
同时，根据具体的施工要求和材料的性质，施工方法可能会有所不同，需要根据实际情况进行调整。
另外，为了保证涂膜的质量和效果，建议请专业的防水施工队伍进行施工。
防水涂膜施工技术要求
防水涂膜施工技术要求（1）高聚物改性沥青防水涂料：水乳型阳离子氯丁胶乳改性沥青防水涂料、溶剂型氯丁胶改性沥青防水涂料、再生胶改性沥青防水涂料、SBS(APP)改性沥青防水涂料等；（2）合成高分子防水涂料：聚合物水泥防水涂料、丙烯酸酯防水涂料、单组份（双组份）聚氨酯防水涂料等。
除此之外，无机盐类防水涂料不适用于屋面防水工程；聚氯乙烯改性煤焦油防水涂料有毒和污染，施工时动用明火，目前已限制使用。
防水涂膜施工应当符合下述规定：1涂膜应当依据防水涂料的品种分层分遍涂布，不得一次涂成。
2应待先涂的涂层干燥成膜后，方可涂后一遍涂料。
3需铺设胎体增强材料时，屋面坡度小于15％时可平行屋脊铺设，屋面坡度大于15％时应垂直于屋脊铺设。
4胎体长边搭接宽度不应小于50mm，短边搭接宽度不应小于70mm。
5采用二层胎体增强材料时，上下层不得相互垂直铺设，搭接缝应错开，其间距不应少于幅度的1/3。
防水涂膜在满足厚度要求的前提下，涂刷的遍数越多对成膜的密实度越好。
因此涂刷时应多遍涂刷，不论是厚质涂料还是薄质涂料均不得一次成膜；每遍涂刷应均匀，不得有露底、漏涂和堆积现象；多遍涂刷时，应待涂层干燥成膜后，方可涂刷后一遍涂料；两涂层施工间隔时间不宜过长，否则易形成分层现象。
屋面坡度小于15％时，胎体增强材料平行或垂直屋脊铺设应视方便施工而定；屋面坡度大于15％时，为了防止胎体增强材料下滑应垂直于屋脊铺设。
平行于屋脊铺设时，必须由最低标高处向上铺设，胎体增强材料顺着流水方向搭接，避免呛水；胎体增强材料铺贴时，应边涂刷边铺贴，避免两者分离；为了便于工程质量验收和确保涂膜防水层的完整性，规定长边搭接宽度不小于50mm，短边搭接宽度不小于70mm，没有必要按卷材搭接宽度来规定。
当采用两层胎体增强材料时，上、下两层不得垂直铺设，使其两层胎体材料同方向有一致的延伸性；上、下层的搭接缝应错开不小于1/3幅宽，避免上、下层胎体材料产生重缝及防水层厚薄不均匀。
室内涂膜防水工程施工方案-正式
目录一、编制依据 (2)二、工程概况 (2)三、施工部署 (2)四、主要分部分项施工方法 (2)五、质量保证措施 (8)5.1施工质量管理制度 (8)5.2防水工程质量验收 (11)六、文明施工、环境保护措施 (11)七、安全措施 (12)7.1安全保证措施 (12)7.2消防保证措施 (13)一、编制依据编制依据二、工程概况工程概况三、施工部署浴室、卫生间防水为聚氨酯涂膜，待给排水管道施工完毕后，进行室内防水施工。
四、主要分部分项施工方法防水涂料，应沿四周墙面高起250，淋浴间1800涂膜。
1．材料要求（1）聚氨酯涂膜防水材料（双组份）。
应有出厂合格证。
甲组份是以聚氨酯和二异氰酸酯等原料，经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg。
乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀释剂等混合加工制成；外观有红、黑、白、黄及咖啡色等膏状物，桶装、每桶40kg。
甲组份储存在室内通风干燥处，储期不超过6个月。
乙组份储存在室内，储期不超过12个月。
两组材料应分别保管，严禁混存在一室；动用后剩余的材料，应将容器的封盖盖紧，防止材料失效。
主要技术性能：含固量：≥93%拉伸强度：≥0.7Mpa断裂伸长率 300%～400%耐热度80℃，不流淌低温柔度：－20℃绕ф20mm圆棒，无裂纹不透水性：>0.3N/mm2。
（2）325号普通硅酸盐水泥，用于配制水泥砂浆保护层。
中砂：含泥量不大于3%。
（3）磷酸或苯磺酰氯：用于做缓凝剂。
二月桂酸二丁基锡：用于做促凝剂。
乙酸乙酯：清洗手上凝胶用二甲苯：用稀释和清洗工具涤纶无纺布或玻璃丝布：规格为60g/㎡2．主要机具一般应备有电动搅拌器(功率0.3～0.5KW,200～500转/min)、搅拌桶(容积10L)、油漆桶(3L)、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。
3．作业条件(1)涂刷防水层的基层表面，必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和突出部分应铲平、扫净、压光，阴阳角处应抹成圆弧或钝角。
外墙涂膜防水施工方案
外墙涂膜防水施工方案页眉内容涂膜防水工程本模块适用于主体工程中的外墙防水工程，使用涂膜防水的施工工艺。
1材料要求1.1涂膜防水材料必须有出厂合格证明，产品说明书，检验报告，材料的品种、规格、性能等应符合国家现行标准和设计要求。
并需经见证取样送检合格。
1.2涂膜防水材料为多组分材料时，配料应按配合比规定准确计量、搅拌均匀，每次配料量必须保证在规定的可操作时间内涂刷完毕，以免固化失败。
1.3涂料防水层按设计要求可采用反应型、水乳型、聚合物水泥基防水涂料，或水泥基、水泥基渗透结晶型防水涂料。
其厚度应符合设计和规范要求。
2主要机具根据施工条件，应合理选用适当的机具设备和辅助用具，以能达到设计要求为基本原则，兼顾进度、经济要求。
常用机具设备有：棕扫帚、钢丝刷、衡器、搅拌器、、开罐刀、棕毛刷、圆滚刷、刮板、喷涂机械、剪刀、卷尺等。
3作业前提3.1穿过防水层的管道、设备及预埋件安装完毕。
3.2防水下层已经完工并通过验收，质量符合设想和规范规定。
3.3地下结构基层表面应平整、牢固、不得有起砂、空鼓等缺陷。
3.4下层表面应干净干燥，含水率不应大于9％。
3.5防水涂料严禁在雨天、雪天、雾天施工；五级风及其以上时不得施工。
3.6预计涂膜固化前有雨时不得施工，施工中遇雨应采纳遮盖保护措施.。
3.7严冬季节施工环境温度不得低于5℃。
3.8溶剂型高聚物改性沥青防水涂料和分解高分子防水涂料的施工情况温度宜为－5～35℃；水乳型防水涂料的施工温度必须符合规范规定要求，施工环境温度宜为5～35℃。
4主要的施工方法、技术要点4.1首要的施工方、技术要点页脚内容1页眉内容（1）涂膜防水层施工方法1）抹压法：涂料用刮板刮平后，待其表面收水而尚未结膜时，再用铁抹子压实抹光。
用于流平性差的沥青基厚质防水涂膜施工。
2）涂刷法：用棕刷、长柄刷、圆滚刷蘸防水涂料进行涂刷。
用于涂刷立面防水层和节点部位细部处理。
3）涂刮法：用胶皮刮板涂布防水涂料，先将防水涂料倒在下层上，用刮板来回涂刮，使其厚薄匀称。
涂膜防水墙面工程
涂膜防水墙面工程涂膜防水工程施工工艺一、施工准备1.材料：选用合格的聚氨酯涂膜防水材料，包括甲、乙组份料和辅助材料。
2.作业条件：1）穿墙的预埋管件、穿洞、烟道已经补好。
2）基层表面应保持干燥，含水率不大于9%，表面平整、牢固，不得有起砂、开裂、空鼓等缺陷。
3）防水层施工所用各种材料及机具已备齐，并分类整齐堆放在仓库内备用。
4）防水材料经过检查合格，有产品合格证和复检合格证报告。
5）操作工人已经过培训，进行技术和安全交底，达到上岗条件。
3.工具准备：搅拌桶、小型油桶、橡皮刮板、塑料刮板、油漆刷、小抹子、油工铲刀、苕帚等。
4.人员配备：防水工长：项目部配备1名项目工长，负责质量检查和安全检查。
操作人员：防水层施工10人，要求持证上岗。
二、操作工艺一）清理基层1.先将基层表面的尘土、砂粒、砂浆、硬块等杂物清扫干净，并用湿布揩擦一次。
2.基层表面的突出物、砂浆疙瘩等应铲除、清理掉。
对凹凸不平处，应使用高强度等级的水泥砂浆修补。
二）涂刷底胶1.涂刷底胶相当于传统的刷冷底子油工序，其作用是隔断基层潮气，防止涂膜起鼓、脱落，增强涂膜与基层的粘结，避免涂膜层出现针眼、气孔等质量问题，必须认真操作。
2.配制底胶方法是：将聚氨酯甲料、乙料和二甲苯按1：1.5：2的重量比配合搅拌均匀，即可进行涂布施工。
3.涂刷时，先用漆刷蘸底胶在阴阳角、等部位均匀涂布一遍，大面积则改用长柄滚刷或橡皮刮板进行刮涂，一般涂布量为0.15～0.20kg/m2，涂布后常温在4小时以后手感不粘时，即可进行下道工序作业。
三）涂刷防水涂膜1.涂膜应根据防水涂料的品种分层分遍涂布，不得一次涂成，待所涂层干燥成膜后，即可涂下一遍涂料。
2.涂膜材料的配制：随生产厂家材料出厂的成分不同而异，基本有两种配料方法：1）按甲料：乙料=1：2.0（重量比）的比例用电动搅拌器强力搅拌均匀，必要时再掺入甲料重量0.3%的二月桂酸二丁基锡促凝剂，并搅拌均匀，待用。
2）按甲料：乙料：莫卡（固化剂）=1：2.0：0.2的比例用电动搅拌器强力搅拌均匀，待用。
涂膜防水层施工工艺标准
涂膜防水层施工工艺标准
涂膜防水层施工工艺标准是指在建筑工程中，对于涂膜防水层的施工过程和技
术要求所做的规范。
涂膜防水层施工工艺标准的制定，对于保障建筑物的防水效果、延长建筑物的使用寿命具有重要意义。
首先，施工前的准备工作非常关键。
在进行涂膜防水层施工前，需要对施工现
场进行仔细的勘察和清理，确保基层表面平整、无松动物质和油污等。
同时，还需要对施工材料进行质量检验，确保施工材料符合相关标准要求。
在准备工作完成后，方可进行涂膜防水层的施工工艺。
其次，涂膜防水层的施工工艺需要严格按照标准要求进行。
在进行底涂施工时，需要保证底涂材料的均匀涂布，避免出现漏涂和浪涂的情况。
在进行面涂施工时，需要控制好涂膜的厚度和均匀性，确保涂膜的整体性和防水效果。
同时，在施工过程中需要注意施工环境的温度和湿度，避免在不适宜的环境条件下进行施工，影响涂膜的质量。
最后，施工后的验收和保养工作同样重要。
在涂膜防水层施工完成后，需要进
行严格的验收工作，确保涂膜的质量符合标准要求。
同时，还需要对已施工的涂膜进行保养工作，避免在后期使用中出现损坏和老化的情况。
总的来说，涂膜防水层施工工艺标准的制定和执行，对于建筑工程的质量和使
用效果具有重要的影响。
只有严格按照标准要求进行施工工艺，才能保证涂膜防水层的质量和使用效果。
希望施工人员能够严格执行涂膜防水层施工工艺标准，确保建筑物的防水效果和使用寿命。
墙面涂膜防水施工工艺及施工方法
墙面涂膜防水施工工艺及施工方法一、材料准备1.墙面涂膜防水所需的材料包括涂料、罩面网、涂刷材料和工具等。
涂料根据实际需求选择，一般有水性涂料和环氧树脂涂料两种。
二、基层处理1.清洁墙面：先将墙面清理干净，去除灰尘和污渍，以确保基层的平整干燥。
2.检查基层：仔细检查墙面是否有裂缝、松动或破损等问题，如有需要进行修补。
三、施工工艺1.涂料配比：按照涂料的配比要求，将涂料与固化剂按比例混合均匀。
2.涂刷罩面网：在涂刷涂料之前，先在墙面上涂刷一层罩面网，将其固定在墙面上，并确保平整紧贴。
3.涂刷涂料：使用涂料刷将混合均匀的涂料均匀涂刷在罩面网上，一般需涂刷两遍，确保涂料厚度均匀。
4.使涂料固化：根据涂料的要求，使涂料在室温下自然固化，或通过低温加热等加速固化。
四、施工方法1.墙面涂刷法：将涂料使用专用的涂料刷均匀涂刷在墙面上，保证涂料的厚度均匀。
2.喷涂法：将涂料装入喷涂设备中，通过喷枪将涂料均匀喷洒在墙面上，快速、高效。
五、注意事项1.施工过程中需要注意操作的规范性和安全性，戴上防护手套、口罩等防护用具，避免涂料对人体造成伤害。
2.涂料的配比需根据涂料厂家的要求进行，不能随意改动，以免影响涂膜的防水效果。
3.涂料施工时要注意涂刷的均匀性和厚度，以保证涂膜的质量。
4.温度和湿度对涂料的固化速度有影响，需要根据实际情况进行施工调整。
总结起来，墙面涂膜防水施工工艺包括材料准备、基层处理、施工工艺和施工方法。
在施工过程中，需要注意操作规范性和安全性，并确保涂料的配比、涂刷均匀性和施工环境的温湿度等因素。
通过正确的施工工艺和方法，可以提高墙面的防水效果，保护墙面不受水分渗透的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涂膜防水施工规范1 范围本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。
22施工准备2.1 材料及主要机具：2.1.1 聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比例配合后，发生化学反应，由液态变为固态，形成较厚的防水涂膜。
2.1.1.1 主体材料：甲组份：异氰酸基含料，以3.5±0.2%为宜。
乙组份：羟基含量，以0.7±0.1%为宜。
甲、乙料易燃、有毒、均用铁桶包装，贮存时应密封，进场后放在阴凉、干燥、无强日光直晒的库房（或场地）存放。
施工操作时应按厂家说明的比例进行配合，操作场地要防火、通风，操作人员应戴手套、口罩、眼镜等，以防溶剂中毒。
2.1.1.2 主要辅助材料：磷酸或苯磺酰氯：凝固过快时，作缓凝剂。
二月桂酸二丁基锡：凝固过慢，作促凝剂用。
二甲苯：清洗施工工具用。
乙酸乙酯：清洗手上凝胶用。
107胶：修补基层用。
玻璃丝布（幅宽90cm，14目）或无纺布。
石渣：ф2mm左右，粘结过渡层用。
水泥：425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，补基层用。
2.1.1.3 聚氨酯防水涂料，必须经试验合格方能使用，其技术性能应符合以下要求：固体含量：≥93%；抗拉强度：0.6MPa以上；延伸率：≥300%；柔度：在-20℃绕ф20mm圆棒无裂纹；耐热性：在85℃加热5h，涂膜无流淌和集中气泡；不透水水性：动水压0.2MPa恒压1h不透水。
2.1.2 氯丁胶乳沥青防水涂料：系水乳型，以聚氯丁二烯乳状液与乳化石油沥青在一定条件下均匀掺合乳化后，呈深棕色涂料。
2.1.2.1 氯丁胶乳沥青使用前必须试验，其技术性能应符合以下要求：外观：深棕色乳状液固体含量：≥43%；粘结强度：0.67MPa；柔度：-10℃绕ф10mm圆棒无裂纹；耐热性：80℃，5h无变化；不透水性：动水压0.1MPa，恒压0.5h不透水。
2.1.2.2 如设计要求加布时，为中碱涂膜玻璃丝布（幅宽90cm，14目）或无纺布。
2.1.3 SBS橡胶改性沥青防水涂料：是以沥青、橡胶、合成树脂为主要原料制成的水乳型弹性沥青防水材料。
在沥青中加入SBS以后提高了沥青的防水性和弹性。
2.1.3.1 SBS橡胶改性沥青防水涂料，使用前应经试验合格后方可使用，其技术性能应符合以下要求：外观：黑色粘稠液体；固体含量：≥40%；粘结强度（与水泥砂浆的粘结强度）：≥0.3MPa ；柔度：在-20℃±2℃以下绕ф3mm 金属棒半周，涂膜无裂纹剥落现象。
2.1.3.2 玻璃丝布（幅度90cm ，14目）或无纺布。
2.1.4 主要机具：电动搅拌器、拌料桶、油漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、油漆刷（刷底胶用）、滚动刷（刷底胶用）、小抹子、油工铲刀、笤帚、消防器材。
2.2 作业条件：2.2.1 穿过厕浴间楼板的所有立管、套管均已做完并经验收，管周围缝隙用1﹕2﹕4豆石混凝土填塞密实（楼板底需支模板）。
2.2.2 厕浴间地面垫层已做完，向地漏处找2%坡，厚度小于30mm 时用混合灰，大于30mm 厚用1﹕6水泥焦渣垫层。
2.2.3 厕浴间地面找平层已做完，表面应抹平压光、坚实平整，不起砂，含水率低于90%（简易检测方法：在基层表面上铺一块1m 2橡胶板，静置3～4h ，覆盖橡胶板部位无明显水印，即视为含水率达到要求）。
2.2.4 找平层的泛水坡度应在2%以上，不得局部积水，与墙交接处及转角均要抹成小圆角。
凡是靠墙的管根处均抹出5%坡度，避免此处存水（图7-10）。
2.2.5 在基层做防水涂料之前，在以下部位用建筑密封膏封严。
穿过楼板的立管四周、套管与立管交接处、大便器与立管接口处、地漏上口四周等。
见图7-11、7-12、7-13、7-14。
2.2.6 厕浴间做防水之间必须设置足够的照明及通风设备。
2.2.7 易燃、有毒的防水材料要备有防火设施和工作服、软底鞋。
2.2.8 操作温度保持+5℃以上。
2.2.9 操作人员应经过专业培训、持上岗证，先做样板间，经检查验收合格后，方可全面施工。
3 操作工艺3.1 聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→ → → →3.1.1 清扫基层：用铲刀将粘在找平层上的灰皮除掉，用扫帚将尘土清扫干净，尤其是管根、地漏和排水口等部位要仔细清理。
如有油污时，应用钢丝刷和砂纸刷掉。
表面必须平整，凹陷处要用1﹕3水泥砂浆找平。
3.1.2 涂刷底胶：将聚氨酯甲、乙两组份和二甲苯按1﹕1.5﹕2的比例（重量比）配合搅拌均匀，即可使用。
用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面，不得过薄也不得过厚，涂刷量以0.2kg/m 2左右为宜。
涂刷后应干燥4h 以上，才能进行下一工序的操作。
3.1.3 细部附加层：将聚氨酯涂膜防水材料按甲组份﹕乙组份=1﹕1.5的比例混合搅拌均匀，用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷，不得漏刷（地面与墙面交接处，涂膜防水拐墙上做100mm 高）。
3.1.4 第一层涂膜：将聚氨酯甲、乙两组份和二甲苯按1﹕1.5﹕0.2的比例（重量比）配合后，倒入拌料桶中，用电动搅拌器搅拌均匀（约5min ），用橡胶刮板或油漆刷刮涂一层涂料，厚度要均匀一致，刮涂量以0.8～1.0kg/m 2为宜，从内往外退着操作。
3.1.5 第二层涂膜：第一层涂膜后，涂膜固化到不粘手时，按第一遍材料配比方法，进行第二遍涂膜操作，为使涂膜厚度均匀，刮涂方向必须与第一遍刮涂方向垂直，刮涂量与第一遍同。
3.1.6 第三层涂膜：第二层涂膜固化后，仍按前两遍的材料配比搅拌好涂膜材料，进行第三遍刮涂，刮涂量以0.4～0.5kg/m 2为宜，涂完之后未固化时，可在涂膜表面稀撒干净的ф2～ф3mm 粒径的石渣，以增加与水泥砂浆覆盖层的粘结力。
在操作过程中根据当天操作量配料，不得搅拌过多。
如涂料粘度过大不便涂刮时，可加入少量二甲苯进行稀释，加入量不得大于乙料的10%。
如甲、乙料混合后固化过快，影响施工时，可加入少许磷酸或苯磺酰氯化缓凝剂，加入量不得大于甲料的0.5%；如涂膜固化太慢，可加入少许二月桂酸二丁基锡作促凝剂；但加入量不得大于甲料的0.3%。
涂膜防水做完，经检查验收合格后可进行蓄水试验，24h 无渗漏，可进行面层施工。
3.2基层处理→ →刮第一遍涂料→ →→ → →蓄水试验3.2.1 基层处理：先检查基层水泥砂浆找平层是否平整，泛水坡度是否符合设计要求，面层有坑凹处时，用水泥砂浆找平，用钢丝刷扁铲将粘结在面层上的浆皮铲掉，最后用扫帚将尘土扫干净。
3.2.2 基层满刮氯丁胶沥青水泥腻子：将搅拌均匀的氯丁胶乳沥青防水涂料倒入小桶中，掺少许水泥搅拌均匀，用刮板将基层满刮一遍。
管根和转角处要厚刮并抹平整。
3.2.3 第一遍防水涂料：根据每天使用量将氯丁胶乳沥青防水涂料倒入小桶中下班时将余料倒回大桶内保存，防止干燥结膜影响使用。
待基氯丁胶乳水泥腻子干燥后，开始涂刷第一遍涂料，用油漆刷或滚动刷蘸涂料满刷一遍，涂刷要均匀，表面不得有流淌堆积现象。
3.2.4 细部构造和加强层：阴角、阳角先做一道加强层，即将玻璃丝布（或无纺布）铺贴于上述部位，同时用油漆刷刷氯丁胶乳沥青防水涂料。
要贴实、刷平，不得有折皱。
管子根部也是先做加强层。
可将玻璃丝布（或无纺布）剪成锯齿形，铺贴在套管表面，上端卷入套管中，下端贴实在管根部平面上，同时刷氯丁胶乳沥青防水涂料，贴实、刷平。
地漏、蹲坑等与地面相交的部位也先做二层加强层。
如果墙面无防水要求时，地面的防水涂层往墙面四周卷起100mm 高，也做加强层。
3.2.5 铺玻璃丝布（或无纺布），同时刷第二遍涂料：细部构造层做完之后，可进行大面积涂布操作，将玻璃丝布（或无纺布）卷成圆筒，用油漆刷蘸涂料，边刷，边滚动玻璃丝布（或无纺布）卷，边滚边铺贴，并随即用毛刷将玻璃丝布（或无纺布）碾压平整，排除气泡，同时用刷子蘸涂料在已铺好的玻璃丝布（或无纺布）上均匀涂刷，使玻璃丝布（或无纺布）牢固的粘结在基层上，不得有漏涂和皱折。
一般平面施工从低处向高处做，按顺水接茬从里往门口做，先做水平面后做垂直面，玻璃丝布（或无纺布）搭接不小于10cm 。
3.2.6 第三遍防水涂料：待第二层涂料干燥后，用油漆刷或滚动刷满刷第三遍防水涂料。
3.2.7 第四遍防水涂料：第三遍涂料干燥后，再满刷最后一遍涂料，表面撒一层粗砂，干透后做蓄水试验。
3.2.8 蓄水试验：防水层涂刷验收合格后，将地漏堵塞，蓄水2cm 高，时间不少于24h ，若无渗漏为合格，可进行面层施工。
氯丁胶孔沥青防水涂料的涂布遍数和玻璃丝布（或无纺布）的层数，均根据设计要求去操作，可参照上述方法。
3.3 SBS 橡胶改性沥青防水涂料施工工艺流程：基层处理 → → →蓄水试验3.3.1 基层处理：同氯丁胶乳沥青涂料做法。
3.3.2 涂第一遍涂料：用油漆刷蘸SBS 橡胶改性沥青防水涂料，满涂刷一遍，要先上后下、先高后低，涂刷均匀，不得有漏刷之处。
3.3.3 细部处理：立管根部、地漏、蹲坑等部位与地面交接处，均要细致地涂刷SBS 防水涂料，不得漏刷。
3.3.4 一布二涂：先将玻璃丝布卷成筒，用油漆刷蘸涂料，边刷、边滚动，边粘贴，随时用油漆刷将布碾平整，排除气泡，玻璃丝布搭接长度不小于5cm （如果需铺二层布时，要将上下搭接缝错开），紧跟着油漆刷在已铺的玻璃丝布上再涂刷一遍涂料，直到玻璃丝布网眼布满涂料，刷涂料后不得留有死折、气泡、翘边和白茬，铺贴要平整。
3.3.5 蓄水试验：防水涂料按设计要求的涂层涂完后，经质量验收合格，进行蓄水试验，临时将地漏堵塞，门口处抹挡水坎，蓄水2cm ，观察24h 无渗漏为合格，可进行面层施工。
4 质量标准4.1 保证项目：4.1.1 所用涂膜防水材料的品种、牌号及配合比，应符合设计要求和国家现行有关标准的规定。
对防水涂料技术性能四项指标必须经试验室进行复验合格后，方可使用。
4.1.2 涂膜防水层与预埋管件、表面坡度等细部做法，应符合设计要求和施工规范的规定，不得有渗漏现象（蓄水24h 观察无渗漏）。
4.1.3 找平层含水率低于9%，并经检查合格后，方可进行防水层施工。
4.2 基本项目：4.2.1 涂膜层涂刷均匀，厚度满足设计要求，不露底。
保护层和防水层粘结牢固，紧密结合，不得有损伤。
4.2.2 底胶和涂料附加层的涂刷方法、搭接收头，应符合施工规范要求，粘结牢固、紧密，接缝封严，无空鼓。
4.2.3 表层如发现有不合格之处，应按规范要求重新涂刷搭接，并经有关人员认证。
4.2.4 涂膜层不起泡、不流淌，平整无凹凸，颜色亮度一致，与管件、洁具、地脚螺丝、地漏、排水口等接缝严密，收头圆滑。
