离心泵流量控制方法探讨前言离心泵是目前使用最为广泛的泵产品,广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。

如何经济有效的控制泵输出流量曾经引发过大讨论,曾一度流行全部使用变频调速来控制输出流量,取消所有控制阀控制流量的型式,单从目前来看市场上有4种广泛使用的方法:出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。

现在我们来逐一分析讨论各种方法的特点。

离心泵流量常用控制方法方法一:出口阀开度调节这种方法中泵与出口管路调节阀串联,它的实际效果如同采用了新的泵系统,泵的最大输出压头没有改变,但是流量曲线有所衰减。

方法二:旁路阀调节这种方法中阀门和泵并联,它的实际效果如同采用了新的泵系统,泵的最大输出压头发生改变,同时流量曲线特性也发生变化,流量曲线更接近线形。

方法三:调整叶轮直径这种方法不使用任何外部组件,流量特性曲线随直径变化而变化。

方法四:调速控制叶轮转速变化直接改变泵的流量曲线,曲线的特性不发生变化,转速降低时,曲线变的扁平,压头和最大流量均减小。

泵系统的整体效率出口阀调节与旁路调节方法均增加了管路压力损失,泵系统效率都大幅减小。

叶轮直径调整对整个泵系统效率影响较小,调速控制方法基本不影响系统效率,只要转速不低于正常转速的50%。

能耗水平假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h,输出为60m3/h时的功率消耗为100%(此时压头为70m),那么几种控制流量的办法对泵消耗的功率影响如何?(1)出口阀开度调节,能量消耗为94%,流量较低时消耗功率较大。

(2)旁路调节,旁路阀将泵的压头减小到55M,这只能通过增加泵的流量来实现,结果能耗增加了10%。

(3)调整叶轮直径,缩小叶轮直径后泵的输出流量和压力均降低,能耗缩减到67%。

(4)调速控制,转速降低,泵的流量和压头均减小,能耗缩减到65%。

总结下表中总结出了各种流量调节方法,每种方法各有优缺点,应根据实际情况选用。

离心泵的流量控制方法浅析

离心泵的流量控制方法浅析

1 引言
离心泵是 目前使用最为广泛的泵产品,广泛使用在石油 天然气、石化 、化工 、钢铁 、电力、食 品饮料 、制药及水处 理行业 。 如何经济有效地控制泵输 出流量曾经引发过大讨论, 曾一度流行全部使用变频调速来控制输 出流量,取消所有控 制阀控制流量的形式,目前来看有三种广泛使用的方法 :旁 路阀调节、出 口阀开度调节和调速控制 。本文将逐一分析讨
电气 自动 化 ,节 约 改 造 的 成本 ,也不 会 因为 改 造 而 影 响 生产 作 业 。 体 可 以用 如 下 的控 制方 法 : 作人 员 下 达开 泵指 令 , 具 操
图3 改变 泵 出口阻 力调流 量
通过 以太 网下 传 至 P C站 。 L 对泵 的 出 口 阀开 度 进 行 分段 L PC
图2 改变泵 的转 速调 流 量
装在旁路上,压差大 ,流量小 ,因此控制阀的尺寸较小 。
2 3控制泵 的出口阀门开度 . 通过 改变泵出 口阀门开度来控制泵出口流量的方案如图 3所示。当干扰 作用使被控变量 ( 流量 )发 生变化偏离给定 值时 ,控制器发 出控制信号 ,阀门动作 ,控制结果使 流量 回 到给定值 。 在一定的转速下 , 离心泵的排出量 Q与泵产 生的 压头 H有一定的对应关系 ,如 图 4中 曲线 A 所示。在 不同 流量下 , 泵所能提供 的压头是不同的,曲线 A称 为泵 的流量
式开关控制 ,将 开启过程分为 3个阶段:低速开始、高速中 间、低速 结束阶段 。不 同阶段控制不同的阀门开度 以实现小 冲量、 无水积 、 高精确度的安全开泵 。 其控制 曲线如图 5 所示。
图5 阀 门控制 特性 曲线
特性 曲线 。 泵提供的压头又必须与管路上的阻力相平衡才 能 进行操作 ,克服管路阻力所需压头大 小随流量 的增加而增加 ,

如何对计量泵进行小流量控制

如何对计量泵进行小流量控制

如何对计量泵进行小流量控制[摘要]己烯-1装置共有四种催化剂,四种催化剂之间有严格的配比要求,每种催化剂多加或少加均会对反应状况影响较大,会使反应系统聚合物生成量增加,腐蚀反应器等等。

四种催化剂的加入量非常小,最大的才40kg/h左右,这就需要精确控制四种催化剂的加入量,满足生产上的需要。

本文主要研究实际操作中,计量泵在低流量情况下如何达到精确控制,在催化剂加入量变化后如何更简便快捷的调整泵的冲程、变频。

[关键词]计量泵小流量控制图形计算中图分类号:u268.5+1 文献标识码:u 文章编号:1009―914x (2013)22―0402―011.前言己烯-1装置的工艺原理乙烯在一定的温度、压力条件下,以及有机金属催化剂作用下,进行三聚反应生成己烯-1。

实现高选择性合成己烯-1的关键在于催化剂体系的选择,本催化体系由四种催化剂组成。

四种催化剂之间有严格的配比要求,多加或少加均会对反应产生不利影响,会使反应系统聚合物生成量增加;己烯-1产品选择性下降;破坏金属晶相结构,腐蚀反应器等等。

所以,正常生产时必须严格控制催化剂的加入量配比,催化剂的加入量非常小,最大的才40kg/h左右,这就需要精确控制催化剂的加入量,满足生产上的需要。

2.催化剂加入量的控制手段(1)采用隔膜计量泵(2)隔膜计量泵增加变频调节经过实践只调节冲程不能满足低流量的要求,调整小流量时精确度不高。

采用在计量泵增加变频器,冲程确定后,通过调整变频可以进行微调,小流量调整更加容易。

(3)泵入口增加计量桶在计量泵入口增加一个小型计量桶,计量桶上带有精确刻度,可定期对计量泵的运行状况进行标定,确定催化剂加入量是否准确,对于偏离的情况通过冲程或者变频进行调整。

(4)操作画面上增加监控手段dcs操作画面上有四种催化剂的流量指示,现场采用的是转子流量计,由于计量泵是脉动的,转子流量计不够精确,只能作为判断泵是否工作正常,此处可采用更加精确的流量计。

离心泵的流量控制方法

离心泵的流量控制方法

离心泵流量控制方法探讨前言离心泵就是目前使用最为广泛得泵产品,广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。

如何经济有效得控制泵输出流量曾经引发过大讨论,曾一度流行全部使用变频调速来控制输出流量,取消所有控制阀控制流量得型式,单从目前来瞧市场上有4种广泛使用得方法:出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。

现在我们来逐一分析讨论各种方法得特点。

离心泵流量常用控制方法方法一:出口阀开度调节这种方法中泵与出口管路调节阀串联,它得实际效果如同采用了新得泵系统,泵得最大输出压头没有改变,但就是流量曲线有所衰减。

方法二:旁路阀调节这种方法中阀门与泵并联,它得实际效果如同采用了新得泵系统,泵得最大输出压头发生改变,同时流量曲线特性也发生变化,流量曲线更接近线形。

方法三:调整叶轮直径这种方法不使用任何外部组件,流量特性曲线随直径变化而变化。

方法四:调速控制叶轮转速变化直接改变泵得流量曲线,曲线得特性不发生变化,转速降低时,曲线变得扁平,压头与最大流量均减小。

泵系统得整体效率出口阀调节与旁路调节方法均增加了管路压力损失,泵系统效率都大幅减小。

叶轮直径调整对整个泵系统效率影响较小,调速控制方法基本不影响系统效率,只要转速不低于正常转速得50%。

能耗水平假定通过上述四种办法将泵得输出流量从60m3/h调整到50m3/h,输出为60m3/h时得功率消耗为100%(此时压头为70m),那么几种控制流量得办法对泵消耗得功率影响如何?(1) 出口阀开度调节,能量消耗为94%,流量较低时消耗功率较大。

(2) 旁路调节,旁路阀将泵得压头减小到55M,这只能通过增加泵得流量来实现,结果能耗增加了10%。

(3) 调整叶轮直径,缩小叶轮直径后泵得输出流量与压力均降低,能耗缩减到67%。

(4) 调速控制,转速降低,泵得流量与压头均减小,能耗缩减到65%。

总结下表中总结出了各种流量调节方法,每种方法各有优缺点,应根据实际情况选用。

离心泵的流量控制方法

离心泵的流量控制方法

离心泵流量控制方法探讨前言离心泵是目前使用最为广泛的泵产品,广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。

如何经济有效的控制泵输出流量曾经引发过大讨论,曾一度流行全部使用变频调速来控制输出流量,取消所有控制阀控制流量的型式,单从目前来看市场上有4种广泛使用的方法:出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。

现在我们来逐一分析讨论各种方法的特点。

离心泵流量常用控制方法方法一:出口阀开度调节这种方法中泵与出口管路调节阀串联,它的实际效果如同采用了新的泵系统,泵的最大输出压头没有改变,但是流量曲线有所衰减。

方法二:旁路阀调节这种方法中阀门和泵并联,它的实际效果如同采用了新的泵系统,泵的最大输出压头发生改变,同时流量曲线特性也发生变化,流量曲线更接近线形。

方法三:调整叶轮直径这种方法不使用任何外部组件,流量特性曲线随直径变化而变化。

方法四:调速控制叶轮转速变化直接改变泵的流量曲线,曲线的特性不发生变化,转速降低时,曲线变的扁平,压头和最大流量均减小。

泵系统的整体效率出口阀调节与旁路调节方法均增加了管路压力损失,泵系统效率都大幅减小。

叶轮直径调整对整个泵系统效率影响较小,调速控制方法基本不影响系统效率,只要转速不低于正常转速的50%。

能耗水平假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h,输出为60m3/h时的功率消耗为100%(此时压头为70m),那么几种控制流量的办法对泵消耗的功率影响如何?(1)出口阀开度调节,能量消耗为94%,流量较低时消耗功率较大。

(2)旁路调节,旁路阀将泵的压头减小到55M,这只能通过增加泵的流量来实现,结果能耗增加了10%。

(3)调整叶轮直径,缩小叶轮直径后泵的输出流量和压力均降低,能耗缩减到67%。

(4)调速控制,转速降低,泵的流量和压头均减小,能耗缩减到65%。

总结下表中总结出了各种流量调节方法,每种方法各有优缺点,应根据实际情况选用。

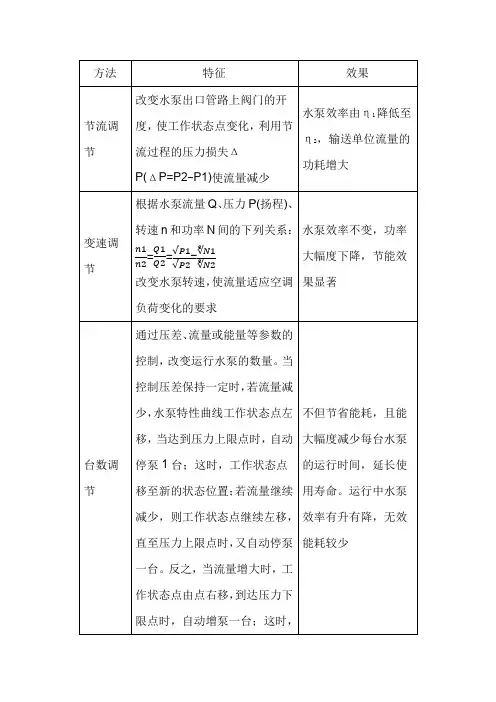

调节水泵流量的方法

调节水泵流量的方法
方法
特征ห้องสมุดไป่ตู้
效果
节流调节
改变水泵出口管路上阀门的开度,使工作状态点变化,利用节流过程的压力损失ΔP(ΔP=P2-P1)使流量减少
水泵效率由η1降低至η2,输送单位流量的功耗增大
变速调节
根据水泵流量Q、压力P(扬程)、转速n和功率N间的下列关系:
= = =
改变水泵转速,使流量适应空调负荷变化的要求
水泵效率不变,功率大幅度下降,节能效果显著
不但节省能耗,且能大幅度减少每台水泵的运行时间,延长使用寿命。运行中水泵效率有升有降,无效能耗较少
台数调节
采用定速泵和变速泵并联运行,当流量不太大时,仅变速泵运行,流量增加时,定速泵自动投人运行,由于流量增大,变速泵的转速自动降低,保持总流量不变,若流量继续增加,则变速泵的转速自动增高,直至两者的流量和等于设计总流量。
运行过程中,变速泵的效率不变,定速泵的效率有升有降
兼有台数调节与变速调节的主要优点,节能效果明显为止
台数调节
通过压差、流量或能量等参数的控制,改变运行水泵的数量。当控制压差保持一定时,若流量减少,水泵特性曲线工作状态点左移,当达到压力上限点时,自动停泵1台;这时,工作状态点移至新的状态位置;若流量继续减少,则工作状态点继续左移,直至压力上限点时,又自动停泵一台。反之,当流量增大时,工作状态点由点右移,到达压力下限点时,自动增泵一台;这时,工作状态点移至新的状态点,若流量继续增加,则工作状态点继续右移,直至压力下限点后,又自动增泵一台……
