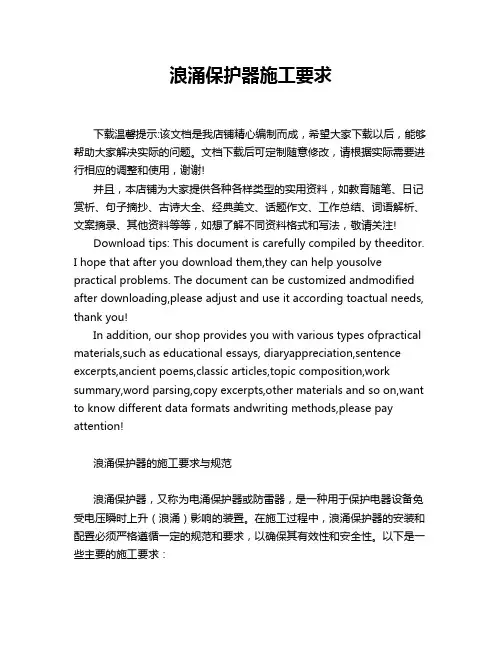

浪涌保护器施工要求

浪涌保护器施工要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!浪涌保护器的施工要求与规范浪涌保护器，又称为电涌保护器或防雷器，是一种用于保护电器设备免受电压瞬时上升（浪涌）影响的装置。

(完整版)各种类型浪涌保护器安装施工方案

各种类型浪涌保护器安装施工方案1．总则（1）选型依IEC61312、61643、VDE0100及GB50057-94标准进行。

通过严格的分级避雷保护，使过电压降低到对设备无害的量值。

（2）电源防雷的选型严格依据使用环境的电网类型而定，如TN、TT等电网制式。

（3） B类浪涌保护器在低压配电电路中，往往作为第一级浪涌保护器安装于0-1区的交界面（如近距离专用变压器低压侧或主配电柜内），用于输电线路上由直击雷、感应雷引起的传导浪涌过电压给设备带来的危害。

（4） C类浪涌保护器往往应用于多级保护的场合，作为第二级感应雷电及开关转换过程中引起的瞬间过电压的保护。

2．特别说明（1）为避免电源浪涌保护器因过载而引起的持续短路，郑重建议在浪涌保护器前端串接合适之保险丝（或空开）。

（2）为便于监测浪涌保护器的状态，建议在无人值守的场合选取带远程显示的过电压保护器。

3．选型指引浪涌保护器（SPD）的选择一般有如下几步：(1) 根据不同的电源制式及现场的实际情况选择UC值；(2) 根据SPD的保护距离确定其安装位置；(3) 安装的SPD在正常情况下不会对设备产生故障，故障情况下不会对设备产生干扰；(4) 根据SPD的具体安装位置和被保护设备的电压耐受水平选择合适的SPD；(5) 考虑各级SPD之间的能量配合。

浪涌保护器安装规则1. 尽可能安装在建筑物入口处。

2. 应尽量靠近被保护设备。

3. SPD的连接线尽可能短和直。

4. 在入口处安装一个SPD1后，第二个 SPD2应靠近设备安装。

5. Ⅰ、Ⅱ、Ⅲ类试验的SPD可用于入口处，Ⅱ、Ⅲ类试验的SPD可用于安装在靠近设备处。

6. SPD安装在雷电防护区（LPZ）的交界处。

如何安装浪涌保护器

如何安装浪涌保护器浪涌保护器，也称防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。

为了防止过电压对设备带来的危害，我们可加装浪涌保护器来防护，可分为电源线路防护，信号线路防护，天馈线路防护三大类。

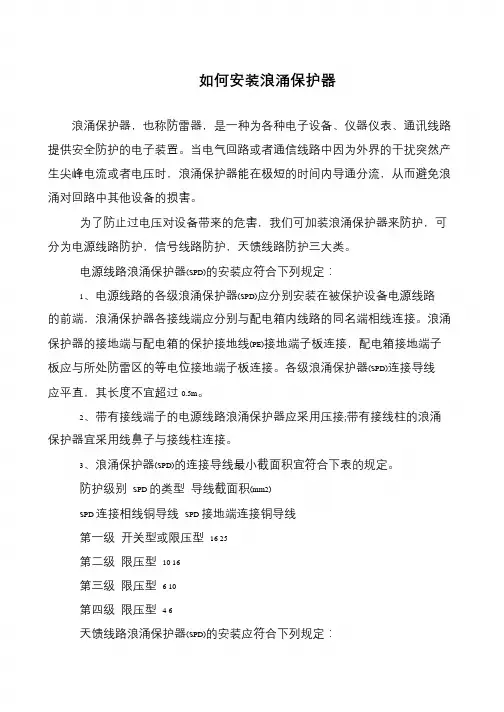

电源线路浪涌保护器(SPD)的安装应符合下列规定：1、电源线路的各级浪涌保护器(SPD)应分别安装在被保护设备电源线路的前端，浪涌保护器各接线端应分别与配电箱内线路的同名端相线连接。

浪涌保护器的接地端与配电箱的保护接地线(PE)接地端子板连接，配电箱接地端子板应与所处防雷区的等电位接地端子板连接。

各级浪涌保护器(SPD)连接导线应平直，其长度不宜超过0.5m。

2、带有接线端子的电源线路浪涌保护器应采用压接;带有接线柱的浪涌保护器宜采用线鼻子与接线柱连接。

3、浪涌保护器(SPD)的连接导线最小截面积宜符合下表的规定。

防护级别SPD 的类型导线截面积(mm2)SPD 连接相线铜导线SPD 接地端连接铜导线第一级开关型或限压型16 25第二级限压型10 16第三级限压型6 10第四级限压型4 6天馈线路浪涌保护器(SPD)的安装应符合下列规定：1、天馈线路浪涌保护器SPD 应串接于天馈线与被保护设备之间，宜安装在机房内设备附近或机架上，也可以直接连接在设备馈线接口上。

2、天馈线路浪涌保护器SPD 的接地端应采用截面积不小于6mm2 的铜芯导线就近连接到直击雷非防护区(LPZ0A)或直击雷防护区(LPZ0B)与第一防护区(LPZ1)交界处的等电位接地端子板上，接地线应平直。

信号线路浪涌保护器(SPD)的安装应符合下列规定：1、信号线路浪涌保护器SPD 应连接在被保护设备的信号端口上。

浪涌保护器SPD 输出端与被保护设备的端口相连。

浪涌保护器SPD 也可以安装在机柜内，固定在设备机架上或附近支撑物上。

安装浪涌保护工艺

安装浪涌保护是为了防止电气设备在雷击、电网干扰或其他突发电压过载情况下受到损害。

以下是一般的浪涌保护工艺步骤：
1.系统分析：进行电气系统评估和分析，确定可能存在的浪涌风险和需保护的设备。

分析系统的电压等级、对地接地方式以及设备的敏感性等因素。

2.选择合适的浪涌保护器：根据系统分析结果和设备的保护要求，选择适用的浪涌保护器。

浪涌保护器可以是插拔式保护器、熔断器、浪涌吸收器等，应根据实际情况决定采用哪种类型和规格。

3.安装位置：根据设备的特点和浪涌保护器的要求，确定合适的安装位置。

一般来说，浪涌保护器应尽量靠近需保护设备，以最大程度地减少过电压对设备的影响。

4.连接和接地：确保浪涌保护器正确连接到电气系统中，与电源线、地线等进行正确的接触。

保证浪涌保护器与地线之间短而直接的连接路径，以便迅速将过电压引入地，保护设备安全。

5.测试和监测：在安装完毕后，进行测试和监测以确保浪涌保护器的正常工作。

测试可以包括浪涌电流传导测试、电阻测试和保护器动作测试等，以验证其性能和效果。

6.定期维护和检查：定期检查和维护浪涌保护系统，确保设备的可靠性和稳定性。

这可以包括定期更换保护器、清理接触点、检查接地电阻等。

请注意，在安装浪涌保护器时，应遵守相关的电气安全标准和规范，确保施工过程安全可靠。

此外，需要提醒您请由专业电工或工程师来执行浪涌保护的设计和安装工作。

浪涌施工方案

浪涌施工方案一、引言浪涌是指电力系统中突然出现的电压或电流的瞬态增加，通常由于突发故障或其他原因引起。

浪涌会对电力设备和系统造成严重的损坏，甚至引发火灾和人身伤害。

为了保证电力系统的安全稳定运行，需要采取一系列措施来应对和防止浪涌现象的发生。

本文档将介绍浪涌施工方案的关键步骤和措施，以确保电力系统的安全性和可靠性。

二、浪涌施工方案的目标浪涌施工方案的主要目标是：1.防止因电力系统中的浪涌现象导致的设备损坏和系统故障。

2.保护电力系统中的敏感设备免受浪涌引起的损害。

3.确保电力系统具有良好的浪涌抑制能力，以应对外部浪涌的挑战。

三、浪涌施工方案的关键步骤1. 浪涌分析在开始浪涌施工方案之前，需要进行浪涌分析，以了解系统中可能出现浪涌的原因和位置。

通过对电力系统的结构和参数进行分析，可以确定可能影响系统的浪涌源，并进行定位。

2. 浪涌保护设备的选择根据浪涌分析的结果，选择合适的浪涌保护设备。

常用的浪涌保护设备包括浪涌保护器、信号屏蔽器和传感器等。

保护设备的选择应根据系统的特点和需求进行评估，并确保其具有合适的浪涌抑制能力。

3. 安装浪涌保护设备根据选择的浪涌保护设备的要求和设计规范，对设备进行安装。

安装过程中需要注意保护设备的接线、接地和防护措施，确保其正常运行并防止因施工问题引起其他故障。

4. 系统测试和调试在完成浪涌保护设备的安装后，需要进行系统测试和调试。

通过检测和验证系统的浪涌抑制能力，确保保护设备正常工作，并对其进行必要的调整和优化。

四、浪涌施工方案的关键措施1. 接地系统的优化优化接地系统是防止浪涌的重要措施之一。

合理设计和建设接地系统，可以降低系统的接触电阻和防止电流回流，有效地抑制浪涌现象的发生和传播。

2. 线路保护与隔离通过合理的线路保护与隔离措施，可以减少浪涌对系统的影响范围。

采用合适的保护装置和隔离开关，可以快速切除受影响的线路，降低浪涌对整个系统的传播。

3. 对敏感设备的保护针对系统中的敏感设备，采取额外的保护措施是必要的。

浪涌保护器的安装

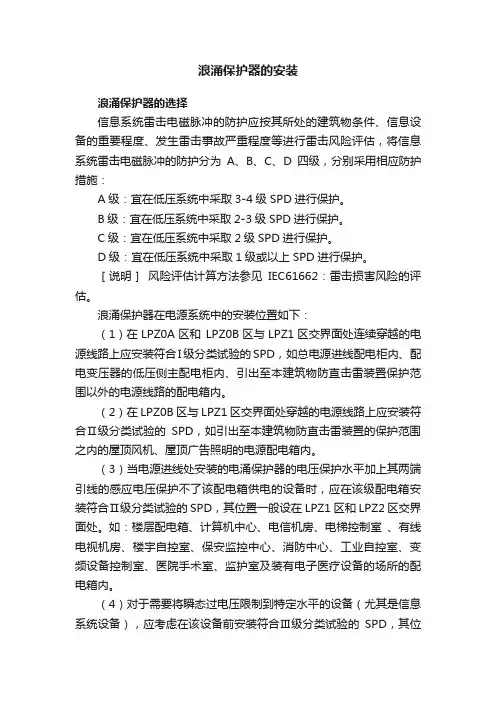

浪涌保护器的安装浪涌保护器的选择信息系统雷击电磁脉冲的防护应按其所处的建筑物条件、信息设备的重要程度、发生雷击事故严重程度等进行雷击风险评估，将信息系统雷击电磁脉冲的防护分为A、B、C、D四级，分别采用相应防护措施：A级：宜在低压系统中采取3-4级SPD进行保护。

B级：宜在低压系统中采取2-3级SPD进行保护。

C级：宜在低压系统中采取2级SPD进行保护。

D级：宜在低压系统中采取1级或以上SPD进行保护。

［说明］风险评估计算方法参见IEC61662：雷击损害风险的评估。

浪涌保护器在电源系统中的安装位置如下：（1）在LPZ0A区和LPZ0B区与LPZ1区交界面处连续穿越的电源线路上应安装符合I级分类试验的SPD，如总电源进线配电柜内、配电变压器的低压侧主配电柜内、引出至本建筑物防直击雷装置保护范围以外的电源线路的配电箱内。

（2）在LPZ0B区与LPZ1区交界面处穿越的电源线路上应安装符合Ⅱ级分类试验的SPD，如引出至本建筑物防直击雷装置的保护范围之内的屋顶风机、屋顶广告照明的电源配电箱内。

（3）当电源进线处安装的电涌保护器的电压保护水平加上其两端引线的感应电压保护不了该配电箱供电的设备时，应在该级配电箱安装符合Ⅱ级分类试验的SPD，其位置一般设在LPZ1区和LPZ2区交界面处。

如：楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、变频设备控制室、医院手术室、监护室及装有电子医疗设备的场所的配电箱内。

（4）对于需要将瞬态过电压限制到特定水平的设备（尤其是信息系统设备），应考虑在该设备前安装符合Ⅲ级分类试验的SPD，其位置一般设在LPZ2区和其后续防雷区交界面处。

如：计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。

建筑物防雷保护图电源系统SPD的选用及安装电源线路要装设多级SPD防护，以达到分级泄流的目的。

雷电防护区LPZ（Lightning Protection Zone）是闪电电磁环境需要限定和控制的那些区。

浪涌保护器安装标准

浪涌保护器安装标准一、引言近年来，随着电气设备的普及和电力系统的快速发展，浪涌保护器的重要性愈发突显。

浪涌保护器作为一种电力设备的保护装置，能有效地保护电气设备免受浪涌电流的损害。

本文将探讨浪涌保护器的安装标准，以确保其正常运行并为电力系统提供稳定保护。

二、安装位置选择在浪涌保护器的安装过程中，选择合适的安装位置至关重要。

1. 主机房主机房是一个理想的安装位置，因为主机房能提供相对较为集中的供电设备。

将浪涌保护器安装在主机房可以有效地减小浪涌电流对电力系统的影响，确保系统的稳定运行。

2. 次要供电设备所在位置在次要供电设备所在位置安装浪涌保护器也是一个良好的选择。

通过密切到达供电设备的浪涌保护器，可以有效地减小浪涌电流通过电源线路进入电力系统的风险。

3. 电源线路进入的地方电源线路进入的地方是另一个可以考虑的安装位置。

在电源线路进入之前，安装浪涌保护器能够阻止浪涌电流进入电力系统，从而保护整个系统的稳定运行。

三、安装要求为确保浪涌保护器的有效安装，有以下几项基本的安装要求需要遵守。

1. 保护器与电源线路间距离浪涌保护器与电源线路之间的距离需要足够近，以便能够迅速地侦测到浪涌电流并进行保护。

一般来说，保护器与电源线路的距离不应超过50厘米。

2. 接地要求浪涌保护器的良好接地是保证其正常工作的关键。

在浪涌保护器的安装过程中，要确保接地线的质量。

接地电阻不应超过4欧姆，接地导线的截面积不应小于25平方毫米，以确保良好的接地效果。

3. 安装孔位置浪涌保护器的安装孔位置需要根据具体的安装要求进行确定。

在选择安装孔位时，需避免位于潮湿、易积尘、高温等影响其正常工作的环境中。

四、安装步骤下面是浪涌保护器的一般安装步骤，以供参考。

1. 检查设备在安装浪涌保护器之前，需要对设备进行彻底的检查。

确保浪涌保护器和相应的配件完好无损。

2. 准备工作准备好所有所需的工具和材料，包括螺丝刀、电钳、螺丝等。

同时，保持安装现场的整洁，以便安装过程更加顺利。

浪涌保护安装应用方案

浪涌保护安装应用方案朋友！今天咱们来唠唠浪涌保护的安装应用这档子事儿。

一、为啥要安装浪涌保护呢？你想啊，咱们家里或者单位那些电子设备就像一群娇贵的小宝贝。

闪电啊、电网里突然的电压波动啥的，就像一群调皮捣蛋的小怪兽，随时可能扑过来把这些小宝贝给搞坏。

浪涌保护装置呢，就像是一群超级英雄，站在电子设备前面，把那些浪涌（就是突然来的高电压脉冲）都给挡住，让咱们的设备能平平安安地工作。

二、浪涌保护安装在哪里呢？1. 配电箱里。

在家庭配电箱或者大楼的总配电箱里，这是个超重要的位置。

就像在城堡的大门前安排了守卫一样。

把浪涌保护装置安装在这儿，它能第一时间拦下从电网进来的浪涌。

一般来说，要选择合适规格的浪涌保护器，要根据配电箱的电压等级、负载类型这些因素来选。

比如说，如果是普通家庭用电，220V的电压，那就得选适合这个电压等级的浪涌保护器。

而且要按照配电箱的设计，合理地连接线路，就像搭积木一样，每一块都得放对位置，可不能马虎。

2. 重要设备前端。

像电脑服务器啊、高档的音响设备、精密的医疗仪器这些金贵玩意儿。

在它们前面安装浪涌保护就像是给它们戴上了专属的安全帽。

比如说，服务器机房里，每一排服务器前面都最好装一个浪涌保护装置。

这些装置要和设备的电源接口完美对接，保证从电源插座到设备之间的这段线路都是安全的。

要是这部分没做好，就像给一个穿了铠甲但脑袋光着的士兵送上战场，还是很危险的。

3. 户外设备。

对于那些在户外风吹日晒的设备，像路灯啊、监控摄像头之类的。

浪涌保护更是必不可少。

路灯杆子里就得装浪涌保护，因为它老是暴露在外面，很容易被雷电击中。

监控摄像头要是被浪涌给搞坏了，那咱们的安全监控可就出大问题了。

把浪涌保护装置安装在这些户外设备的电源或者信号线路上，就像给它们撑了把伞，不管是打雷还是电网波动，都能扛一扛。

三、浪涌保护安装的一些小窍门。

1. 接地要做好。

接地就像是浪涌保护装置的“能量排泄通道”。

如果接地不好，那浪涌保护装置拦下浪涌后，那些多余的能量没地方去，就还会在系统里捣乱。

浪涌保护器的安装接线方法图解

浪涌保护器的安装接线方法图解浪涌保护器，是安装在供电系统或者是通信系统中，为了预防直接或间接雷电导致的瞬间电压升高时，对系统中的电器的保护。

浪涌保护器是需要正确安装好才能发挥作用的，对于浪涌保护器的安装很多人都不太会。

那么，浪涌保护器如何安装呢?在本文中，小编就浪涌保护器的安装总结了一些安装方法，教大家如何安装浪涌保护器。

浪涌保护器的安装方法浪涌保护器，简称是SPD，是采用35MM标准导轨安装的。

对于固定式SPD浪涌保护器，常规安装应遵循下述步骤，首先，是确定放电电流路径。

其次，是标记在设备终端引起的额外电压降的导线。

第三，是为避免不必要的感应回路，应标记每一设备的PE导体。

第四，是设备与SPD之间建立等电位连接。

第五，是要进行多级SPD的能量协调。

浪涌保护器的安装注意事项浪涌保护器的安装，为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。

通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。

一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。

同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。

浪涌保护器接地线径选择，首先，是数据线，要求大于2.5mm2;当长度超过0.5米时要求大于4mm2。

YD/T5098-1998。

其次，是电源线。

相线截面积S≤16mm2时，地线用S;相线截面积16mm2≤S≤35mm2时，地线用16mm2;相线截面积S≥35mm2时，地线要求S/2;GB50054第2.2.9条。

除此之外，浪涌保护器的安装还要了解一些浪涌保护器的主要参数。

通过上文介绍，大家对于浪涌保护器的安装主要过程、安装过程中的注意事项以及安装时的线径选择这方面的内容都有所了解了，这样大家就可以尝试安装一下浪涌保护器了。

还有，浪涌保护器的安装方法一般在浪涌保护器的使用说明书上会有介绍。

浪涌保护器接线图安装方法及注意事项

浪涌保护器接线图安装方法及注意事项
浪涌保护器接线方式：
安装方法及注意事项：○安装在低压主（分）配电柜或低压总开关柜内，并联在电源进线外，作为电源的第一级保护。

○电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。

连接线应尽量的短、直、粗，接地电阻：R≤4Ω。

○模块结构防雷器前端应串联合适的熔断器或空开。

○安装时必须断开电源，严禁带电操作，连接导线必须符合要求。

○安装完毕后将模块插入到位，检查工作是否正常。

○当模块故障显示窗口指示红色时，遥信端子输出告警信号，表示防雷器发生故障，应及时更换。

○防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。

1。

浪涌防雷保护器的安装方法

1）钻孔：在选好的施工场地开挖直径600mm×600mm垂直地面的圆坑，在坑里钻出直径130mm×3100mm垂直地面的孔洞。

2）配制填充料
（1）在容积大于150升的容器内放入50Kg淡水（井水、自来水均可）；
（2）加入专用高能填充料，搅拌至糊状。

3）将电解离子接地极从包装中取出，检查产品是否完整。

4）拆开地极两端及中间的密封胶带；
5）将四分之一配制好的填充料填入孔洞底部；
6）将接植入孔洞中，接地极顶部与圆坑的底部平齐；
7）接好引出线；引出线采用不小于35mm的多股铜线或不小于40mm×4mm 的镀锌扁钢，引出线与接地极体实行压接，接点防腐处理。

8）将填充料填在接地极周围至接地极顶端100mm时止，测量接地电阻，达到要求后，用土填盖在接地极周围。

9）当一套接地极达不到接地电阻要求时，可用两套或多套并联使用，接地极与接地极之间的间隔不宜小于5m。
