YBT250扫频仪使用说明书
扫频仪使用指南范文

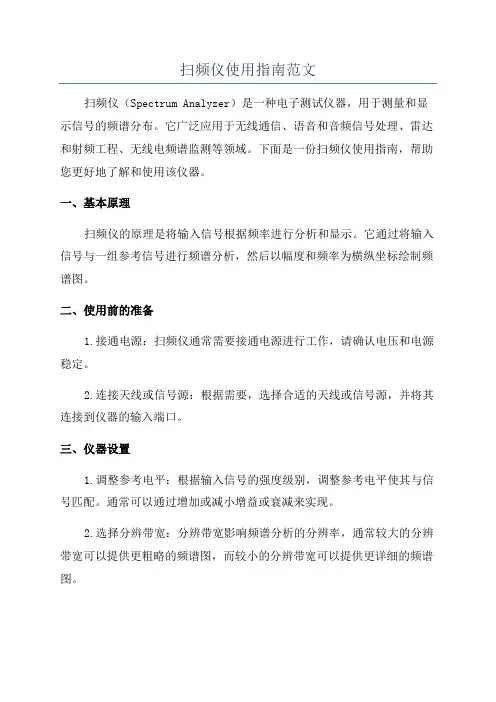

扫频仪使用指南范文扫频仪（Spectrum Analyzer）是一种电子测试仪器，用于测量和显示信号的频谱分布。
它广泛应用于无线通信、语音和音频信号处理、雷达和射频工程、无线电频谱监测等领域。
下面是一份扫频仪使用指南，帮助您更好地了解和使用该仪器。
一、基本原理扫频仪的原理是将输入信号根据频率进行分析和显示。
它通过将输入信号与一组参考信号进行频谱分析，然后以幅度和频率为横纵坐标绘制频谱图。
二、使用前的准备1.接通电源：扫频仪通常需要接通电源进行工作，请确认电压和电源稳定。
2.连接天线或信号源：根据需要，选择合适的天线或信号源，并将其连接到仪器的输入端口。
三、仪器设置1.调整参考电平：根据输入信号的强度级别，调整参考电平使其与信号匹配。
通常可以通过增加或减小增益或衰减来实现。
2.选择分辨带宽：分辨带宽影响频谱分析的分辨率，通常较大的分辨带宽可以提供更粗略的频谱图，而较小的分辨带宽可以提供更详细的频谱图。
3.设置中心频率和扫描范围：根据需要，选择合适的中心频率和扫描范围。
中心频率是扫描的中心点，而扫描范围是指从中心频率开始左右扫描的频率范围。
四、信号测量1.观察频谱图：在设置好仪器后，观察频谱图以查看信号的频谱分布。
频谱图通常显示信号的幅度和频率。
可以通过调整仪器参数来获得更清晰的观察结果。
2.测量峰值和谷值：通过对频谱图进行观察，可以测量信号的峰值和谷值。
峰值表示信号的最大幅度，谷值表示信号的最小幅度。
这些测量结果可以用于分析信号的强度和干扰情况。
3.测量带宽：可以使用扫频仪来测量信号的带宽。
通过观察频谱图的宽度，可以估计信号的带宽。
五、常见功能和技巧1.峰值：扫频仪通常提供峰值功能，可以快速找到频谱图中的最大峰值。
2.平均处理：扫频仪通常具有平均处理功能，可以提高频谱图的信噪比和分辨率。
可以使用平均处理来减少随机干扰的影响。
3.保存和导出数据：扫频仪通常可以将测量数据保存到内部存储器或外部存储设备上。
YBT250 频谱监测操作过程
YBT250 频谱监测操作过程：
1、将测试端口（八木天线）的信号连接到YBT250 RF INPUT 连接器
2、如直放站频谱信号大于10dBm，要加入衰减器到YBT250 输入连接器
3、选择信号标准：spectrum
4、选择通道、中心频率、频带范围channel Ferg(Mhz) 选
定Span
4、设定图形类型trace1：通常为正常(Normal)类型
5、改变参考电平
1.点击Ref LvI 标记,指定旋钮为参考电平
2、或选定Autolevel
6、通过选择View>Markers 来显示标记
7、保存图形
（1）选择File>Save Trace
Save Trace 保存图形到一文件此,文件自动命名并存入:
\Built In Disk\YBT250\App-Data\Results
Save Trace As 存储图形到自建目录下的一文件显示保存对话可使你
（2）选择File> Export Trace As
Export Trace As 存储显示图象到自建目录下的一文件,它
可用于字处理或图象编辑。
泰克YBT250扫频仪的使用
设置参考电平与每格电平强度值
广东南方通信建设有限公司 11
YBT250频谱仪的操作 YBT250频谱仪的操作
采样点设置
广东南方通信建设有限公司 12
YBT250频谱仪的操作 YBT250频谱仪的操作
设置参数
广东南方通信建设有限公司 13
YBT250频谱仪的操作 YBT250频谱仪的操作
1.Normal为正常波形。 2.Average为平均值波 形。 3.Min Hold为最小值 保持。 4.Max Hold为最大值 保持。 5.Min/Max Hold为最 小最大值保持。 设置波形显示模式
广东南方通信建设有限公司
8
YBT250频谱仪的操作 YBT250频谱仪的操作
设置频率制式
广东南方通信建设有限公司
9
YBT250频谱仪的操作 YBT250频谱仪的操作
设置扫频频段
广东南方通信建设有限公司 10
YBT250频谱仪的操作 YBT250频谱仪的操作
1.参考电平默认 值为-40dBM，若 出现过载克加大 参考电平。 2.每格电平强度 值一般设置为 10dB/格。
泰克YBT250频谱仪的使用 泰克YBT250频谱仪的使用 YBT250
---频谱仪培训2011.01 ---频谱仪培训2011.01 频谱仪培训
广东南方通信建设有限公司 1
扫频的意义
在移动通信从第二代向第三代过渡的今天，新技术不断得到应用，新的移动 网络运营商日益发展，射频资源日趋紧张，各种潜在的干扰源正以惊人的速度不 断产生。各运营商频率复用度不断增加、网络配置参数设定不当、发信机自身设 置问题、直放站自激、空间内各种杂乱的信号等，这些干扰的存在给我们网络的 正常运行带来了一定的不良影响。 移动通信系统的干扰是影响无线网络掉话率、分配失败率等系统指标的重要 因素之一。它不仅影响了我们网络的正常运行，而且影响了用户的通话质量，是 用户申告的主要原因之—。因此，必须对不同的干扰进行分析，找到行之有效的 方法降低干扰。
泰克扫频仪的使用
中国电信集团公司C网网络优化培训材料—泰克(Tektronix)扫频仪的使用广东邮电职业技术学院2010年5月使用说明一、使用范围本教材专门为中国电信集团公司C网网络优化人员岗位培训而开发，不作为规定教材。
二、组成本教材共一册，包含的课程如下：✧泰克(Tektronix)扫频仪的组成✧泰克(Tektronix)扫频仪的使用三、版本演进泰克(Tektronix)扫频仪的使用在这里介绍一下泰克扫频仪的使用过程。
一、扫频仪主要分成两部分：主机以及天线（如下图）图1（扫频天线图）图2（主机图）二、选择适合的天线连接到主机（图3位置），并按下图2中的启动键。
图3（主机天线接口位）三、开机后双击YBT250打开扫频程序（如图4）图4（泰克扫频仪桌面）四、随后就可看到YBT250的操作界面（如图5）图5（YBT250操作界面）五、YBT250的设置（1）设置频率（如图6），在选项中选择适当的频率段，另外，图中表示进行下行扫频，选择则为上行扫频，考虑到这里用作上行干扰扫频，因此应该选择。
图6（频率段设置）（2）屏幕显示的频率范围设置（如图7），点击图中“1”处，再点击图中“2”处则能对显示的频率范围的起始值进行设置（输入数值后选择“MHz”，如图7则设置了显示的频率范围的起始值为890MHz），同样也可以设置显示频率范围的终止值。
图7（显示频率范围设置）（3）设置显示电平方式（如图8），可设置显示电平的方式，如正常显示、显示平均值、显示最大/最小值等。
图8（电平显示设置）将这些设置好后就可以看到扫频的二维电平图，通过在图上点击不同的位置则能得到该频点的信息（如场强、频点等），另外还能够通过点击Spectrogram三维图来确定干扰的频点（如下图9，为时间、场强、频点三维图）图9（三维图）六、扫频结果的保存，若我们能扫到适合的场强图需要保存下来，则能如下图10实现，选择File里面的Export Screen As则能把截图保存为jpg格式的文件进行保存，方便日后分析。
扫频仪操作指导书
仪器操作指导书仪器名称文件编号版次核准审核主办
音频扫频信号发生器
操作步骤：
1.检查设备电源线是否接通；
2.向下按下红色电源按钮；
3.根据检查条件一边旋转电压调节旋钮，一边观察扫频电压，直至
符合要求。
4.按下始点按钮，一边旋转始点频率调节旋钮，一边观察频率显示
值，直至符合要求。
5.按下终点按钮，一边旋转终点频率调节旋钮，一边观察频率显示
值，直至符合要求。
6.调节扫频速度旋钮，将扫频速度调节至合适区间，一般1～3秒。
7.将测试治具线接入扫频仪输出端，插上耳机进行听音检查。
常见异常处理对策一级保养内容二级保养内容三级保养内容
1.开机后不显示电压、频
率；
2.开机后扫频声音明显
变化。
1.检查电源线是否导通，检查插座电
源否有电，如果正常，则是设备问
题，请机修维修；
2.用万用表检查输出电压是是否正
常，如果正常，调整扫频速度即可。
1.清洁：关机清洁机身；
2.防尘：长期不用时用护
机布盖住，防尘。
1.电源指示：检查输出电
压是否正常；
2.安全防护：检查电线插
头有无松动，电线外皮
是否有破损。
1.检查输出频率是否正
常。
扫频电压显示频率
电源开关终点频率调节
始点频率调节
调节扫频电压
扫频速度调节。
YBT250扫频仪使用说明书
操作简便 NetTek 平台采用用户熟悉WindowsCETM 操 作系统，用户不必花费精力学习仪表的 使用，可以把更多的时间用在无线网络 的维护上。内置帮助菜单可加速测试进 程。常见的测试已被优化为快捷、重复性 的流程，新手可以直截了当地在窗口上 对频谱显示进行类似 Windows 的放大等 控制操作。
刷新，分析高速数据传输时的码域状态，
对故障分析作用更大。
CDMA2000 1X EVDO 功率模板
YBT250 发信机带宽测试
CDMAOne 调制分析选件 CDMAOne 调制分析选件是 CDMA 运营商 必备工具。CDMAOne选件可对CDMA码域 功率、导频 (Pilot)功率、τ 值、PN Offset、 CDMA 载频频率、ρ 值及载频回馈等项目 进行测试。具有码域随时间的变化的泰 克公司专利的三维码谱图。
PC 联接性
时设定VBW。而RBW与 SPAN 相关联，大
NetTek 平台标准配置两个 PCMCIA 接口， 大简化了操作。
RS-232 串口，以太网接口, USB 接口。
Microsoft Active Sync可以使NetTek平台与
PC 机同步。 所有资源与 WindowsCETM 兼
容，这意味测试数据与结果可以同任何
基站测试 YBT250 自动对多种制式基站的功率、频 率及带宽等参数测试，是验证基站安装 于网络中设置是否正确的理想工具。
多制式 模拟制式基站射频测试以及数字 GSM/ EDGE、CDMA、CDMA2000 1X、CDMA2000 EVDO、W-CDMA、TDMA 指标测试。包括 的制式有：AMPS、IS-136、GSM/EDGE 900、 CDMA one(IS-95) 、CDMA2000 1X 、 CDMA2000 EVDO、GSM/EDGE 1800、GSM/ EDGE 1900 及 W-CDMA。
扫频仪使用方法
扫频仪使用方法扫频仪是一种用于频率扫描和信号分析的仪器，广泛应用于通信、无线电、雷达等领域。
正确的使用方法可以帮助用户更准确、高效地进行频率扫描和信号分析。
下面将介绍扫频仪的使用方法。
首先，使用扫频仪之前需要对仪器进行基本的检查和准备工作。
确保扫频仪处于正常工作状态，电源和信号输入接口连接正确，无异常情况发生。
同时，对于初次使用或长时间未使用的扫频仪，建议进行一次全面的系统自检，以确保各项功能正常。
接下来，根据实际需要设置扫频仪的参数。
这包括频率范围、扫描速度、分辨率带宽等参数的设定。
根据具体的应用场景和测试要求，合理设置这些参数可以更好地满足实际需求，提高测试效率和准确性。
在进行频率扫描和信号分析时，需要注意保持仪器的稳定。
避免外界干扰和仪器本身的震动对测试结果的影响。
在测试过程中，可以通过调整仪器的放置位置、使用防护罩等方式来减小外界干扰，保证测试的准确性。
另外，在频率扫描和信号分析过程中，需要注意对测试结果进行实时监测和记录。
扫频仪通常具有数据存储和显示功能，可以实时显示和记录测试结果。
及时对测试数据进行分析和处理，可以更好地发现问题和进行后续的数据分析工作。
最后，在使用完扫频仪后，需要做好仪器的清理和保养工作。
及时清理仪器表面的灰尘和污垢，保持仪器的外观清洁。
同时，定期对仪器进行维护保养，延长仪器的使用寿命，保证仪器的准确性和稳定性。
综上所述，正确的使用方法对于扫频仪的使用至关重要。
通过对仪器的基本检查和准备工作、合理设置参数、保持稳定、实时监测和记录测试结果以及做好仪器的清理和保养工作，可以更好地发挥扫频仪的作用，提高测试效率和准确性。
希望以上内容对您有所帮助，谢谢阅读。
扫频仪操作及分析指导书v1.0
扫频仪使用操作指导书作者：刘权武版本：ver 1.02007年5月8日文档版本记录表1扫频仪扫频目的 (1)2扫频所需要的设备 (1)3扫频前期准备工作 (1)4 基本操作(解释如何进行YBT250测试仪的操作过程) (1)4.1 识别前面板控制和指示 (1)4.2 YBT250输入 (2)4.3 启动设备 (3)4.4 开启YBT250软件 (4)4.5 设置完成后，再连接馈线和八木天线，可以进行扫频。
(6)4.6 扫频步骤如下 (6)4.7保存图形 (7)4.8 显示保存图形 (7)5 扫频案例分析 (7)5.1案例一CDMA下行信号对GSM上行信号的干扰 (7)5.2案例二统办楼1直放站干扰 (8)5.3案例三南京玻璃长2干扰器干扰 (10)图1NetTek启动界面 (3)图2 YBT250操作界面 (4)图4 K1205配置界面 (5)图5频段配置界面 (5)图6上下行频段、上下限底噪电平、频点处示意图 (6)图7在周围高处进行扫频示意图 (6)图8中国移动和CDMA基站示意图 (8)图9频谱示意图 (8)图10干扰示意图 (9)图11直放站示意图 (9)图12干扰示意图 (10)图13干扰器示意图 (10)1 扫频仪扫频目的●查找上行干扰源的具体位置。
●解除上行干扰源的干扰。
2 扫频所需要的设备2.1 频谱分析仪。
2.2 八木天线。
2.3 馈线。
3 扫频前期准备工作3.1 检查频谱分析仪是否正常运行。
3.2 检查八木天线和馈线是否完好3.3 检查扫频仪是否有足够的电。
4 基本操作(解释如何进行YBT250测试仪的操作过程) 4.1 识别前面板控制和指示由上图所示,其控制部分有:1.电源/悬置开关,按下为开启,反之为关闭2.重置开关:若锁定发生,按此键则硬件重新设置,因为启动会出现丢失,程序和数据将装入到易失存储器中。
3.状态指示:绿色指示电源打开,淡黄色指示显示关闭。
4.电池指示:绿色指示仪器连接到外接电源和安装的充电电池。
扫频仪YBT250使用说明书上
基站维护测试仪第一章绪言本章内容包括YBT250基站维护测试仪使用说明以及仪器开始使用时的一般情况。
1.1 产品说明本仪器为现场测试蜂窝小区基站最佳的射频测试仪。
仪器是一个基于NetTek测试仪平台模块化的测试仪。
其标准结构实际上由两部分组成,仪器模块和NetTek分析仪平台。
仪器模块由执行射频分析的硬件和软件构成。
NetTek 分析仪平台是在仪器模块中运行软件的“计算机”。
YBT250可作为一个仪器的模块来购买,并加入到Net Tek分析仪平台中。
在NetTek分析仪平台你可附加三个仪器的模块,以扩展仪器测试功能。
仪器模块与平台之间的信息传输是通过内部总线相连。
NetTek分析仪平台是基于Windows CE操作系统。
当购买了PCMCIA以太网和调制解调器卡,可以组网和上网运行。
NetTek分析仪平台产品特点如下:∙带有触摸屏界面的彩色或黑白显示功能∙模块化仪器结构∙坚固的外壳∙可拆装电池块∙红外通信方式∙输入/输出端口∙软件应用以及能支持通信,功率管理,仪器配置,文本编辑,上网浏览等多种用途。
1.2 安装模块其操作步骤如下:1.选择Start>Suspend。
关闭或悬挂NetTek分析仪平台的电源。
2.断开到分析仪平台的所有电缆连接。
3.利用四角减振器支持来平置分析仪平台。
4.从分析仪平台的背面移走总线门(见下图)。
5.注意下方连接到平台总线连接器的YBT250模块。
(见下图)6.按下,使与总线连接器能稳固安置牢以及确保良好接触。
7. 蝶形螺丝定位,见上图。
8.每个蝶形螺丝,反时针方向向下转动1/4圈,使其能露出。
9.顺时针方向转动螺丝,拧紧。
确保均匀拧紧所有螺丝,但不要过紧。
10.为使蝶形螺丝头隐埋,再使每个螺丝头在顺时针方向上旋转1/4圈。
11.最后将总线门装到YBT250模块的后面。
1.3 移去YBT250模块其操作步骤如下:1.选择Start Suspend。
关闭NetTek分析仪平台的电源。
扫频测试分析及上行干扰排查
上行干扰类型的判断
AVMEDIAN：测量周期中所有干扰电平样本的平均值; AVPERCENTIE：取决于输出测量结果时PERCVAL的设定（PRERCVAL指的是上行干扰测量值以某个比例低于某个门限）
上行干扰的解决方案
内部频点干扰小区
干扰原因： 网络结构不合理，重叠覆盖，过覆盖现象严重，频率过度复用 干扰现象： 该类型干扰造成的干扰在上行频段分布是十分离散的，忙闲时差异较大，闲时干扰较低，忙时较大 干扰特点： 全频段存在干扰，各频点干扰值十分离散，与忙闲时相关 解决方案： 1、更换小区频点 2、区域性的变频
扫频测试分析及上行干扰排查
单击此处添加副标题
广东宜通世纪科技股份有限公司网优事业部
汇报人姓名
添加标题
添加标题
CONTENTS
课程目标
01
02
03
04
CONTENTS
目录
扫频仪的使用
目前主流的扫频仪有泰克及安捷伦：
扫频仪的使用
泰克YBT250产品特点如下： 1) 带有触摸屏界面的显示功能 2) 模块化仪器结构 3) 坚固的外壳 4) 可拆装电池块 5) 输入/输出端口
FAS功能 FAS（Frequency Allocation Support）是爱立信提供的一种用于频率优化的辅助优化工具，通过测量上行工作频段内的各个频点的上行干扰并统计均值
上行干扰类型的判断
FAS数据 FAS数据中有每个小区1-95号频点的中值干扰水平，干扰比例，利用柱状图或迷你图就可以更加直观的判断干扰类型
泰克扫频仪的使用
扫频仪与干扰分析
上海贝尔阿尔卡特股份有限公司ASB SSM-ISE 工程服务部扫频仪的使用与干扰分析ASB 工程服务部 外协工程师 薄宗俊概述本文主要是根据实际的工作经验，结合目前主要扫频工具 YBT250，配合案例分析，使 大家能尽快地掌握扫频仪的使用方法以及扫频的方式和步骤。
一、扫频仪的使用1、扫频仪的主要模块 电池、指示灯、输入、输出 2、Windows CE 设置 触摸屏、电源管理 3、YBT250 操作 主要扫频方式： 二维频谱图-最基本的频谱图，横轴为频率，纵轴为电平强度 。
优点是能全面的了解整 个频段内的干扰情况。
音频尖啸-通过音频来判断干扰电平强度，音频输出越快，干扰电平越强，适用于窄带 干扰。
优点是不用看屏幕就能判断干扰信号强度，比较方便。
三维频谱图-横轴为频率，纵轴为时间，通过颜色来判断干扰信号的强度，颜色越红， 干扰越强。
优点是能准确的捕捉场强不稳定的干扰信号。
二、干扰分析与干扰源的查找1、基础理论 1）干扰种类 A、按频率划分 同频干扰 非同频干扰： 邻频干扰 杂散干扰-由于发射滤波器的滚降特性（任何滤波器都不可能是理想的阶跃方式） ，导致 系统总存在一定的带外辐射， 这就是我们通常所称的发射杂散。
由杂散信号引起的干扰称为 杂散干扰。
互调干扰-当有多个不同频率的信号加到非线性器件上时，非线性变换将产生许多组合 频率信号，其中一部分可能落到接收机带内，成为对有用信号的干扰，则为互调干扰。
ASB2005GSM001移动通信经验交流汇编1/7上海贝尔阿尔卡特股份有限公司ASB SSM-ISE 工程服务部阻塞干扰-任何接收机都有一定的接收动态范围，在接收功率超过接收动态允许的最大 功率电平时，会导致接收机饱和阻塞。
阻塞会导致接收机无法正常工作，长时间的阻塞还可 能造成接收机的永久性性能下降。
B、按频段划分 上行干扰（GSM900：890~915） 下行干扰（GSM900：935~960） 2）干扰等级（ALCATEL） MC320a：AV_NB_IDLE_TCH_INTERF_BAND1=-110－-100 MC320b：AV_NB_IDLE_TCH_INTERF_BAND2=-100－-95 MC320c：AV_NB_IDLE_TCH_INTERF_BAND3=-95－-90 MC320d：AV_NB_IDLE_TCH_INTERF_BAND4=-90－-85 MC320e：AV_NB_IDLE_TCH_INTERF_BAND5=-85－-47 3）干扰保护比 同频道干扰保护比：C/I 9dB（工程上加 3 余量变为 12dB） 邻频道干扰保护比：C/I －9dB（工程上加 3 余量变为-6dB） 2、主要干扰源及其特性 1）直放站 直放站产生干扰的原因是空间的白噪声和直放站自身的噪声经过放大后通过上行链路 连同手机信号一同到到达基站接收端造成对基站的上行干扰。
扫频操作手册
扫频操作手册目录：一、概述 (2)二、干扰的类别 (2)2．1 直放站引起的干扰 (2)2．1．1 干扰典型特征 (2)2．1．2 干扰原因分析 (2)2．1．3 排查解决方法 (3)2．2 干扰机（手机屏蔽器）引起的干扰 (3)2．2．1 干扰典型特征 (3)2．2．2 干扰原因分析 (3)2．2．3 排查解决方法 (3)2．3 其他网络信号造成的干扰 (4)2．3．1 干扰典型特征 (4)2．3．2 干扰原因分析 (4)2．3．3 排查解决方法 (4)2．4 系统自身问题造成的干扰 (4)2．4．1 跨小区间同频干扰 (4)2．4．2 系统BTS部分故障造成的干扰 (5)2．5 民用设备造成的干扰 (5)2．5．1 干扰典型特征 (5)2．5．2 干扰原因分析 (5)2．5．3 排查解决方法 (6)三、泰克YBT250介绍 (6)四．扫频操作 (7)4．1 准备工作 (7)4．2 扫频仪操作步骤 (7)4．2．1 开机 (7)4．2．2 连接八木扫频天线 (8)4．2．3 YBT250扫频软件操作 (8)4．3．定位干扰源 (11)五、扫频经验和心得 (13)一、概述当前，随着移动通信业务的飞速发展，公众移动通信已与人们的日常生活密不可分，而排除公众移动通信网干扰已成为无线电技术管理的重点和难点问题之一。
二、干扰的类别干扰从它的来源可分为系统内部干扰和外部干扰；而从对通话链路的干扰方向来分又可分为上行干扰和下行干扰。
干扰是造成网络质量下降的最重要的原因之一，它将直接影响到掉话率、切换成功率等很多的考核指标，因此减少干扰是每位优化工程师奋斗的目标。
2．1 直放站引起的干扰2．1．1 干扰典型特征直放站引起的干扰是目前存在的最普遍的上行干扰问题，干扰频谱的底噪音较强，比正常业务情况下的噪音电平一般高20-30dB，干扰频段主要存在于890MHz—915MHz上行频段，干扰区域也较大，可造成该区域部分用户无法正常使用手机，有掉话现象。
YBT250简易操作指导
YBT250 频谱监测
触摸屏直接拖拉改变跨道设置 内置各系统上下行通道表 指标：
▪ 干扰查找最困难的步骤
– 分析可能的移动制式干扰来源 – 分析干扰对系统的影响 – 干扰源可能不在被干扰基站附近
▪ 干扰性质分析
– 同频、非同频，同频干扰需断业务 – 上、下行 – 噪声电平 – 测试干扰信号带宽 – 解调干扰听声
▪ 只有具有频谱功能的测试仪器 才能完成
– 对测试仪器的基本要求与干扰 频ห้องสมุดไป่ตู้发现相同
城市环境噪声水平划分如下（考虑 CDMA 载波带宽 1.25MHz 内）：
1) 环境底噪<－115dBm，无线环境很好 2) 环境底噪<－110dBm，无线环境良好，存在 轻度干扰与噪声 3) 环境底噪<－105dBm，无线环境一般，存在 一定干扰与噪声 4) 环境底噪>－95dBm，无线环境差，存在较 重的干扰与噪声，需清频
– 多种手段分析更佳
– 能直接测试干扰信号带宽 – 瀑布图
▪ 按3干扰功能
中第1项
▪ 听干扰信号
▪ 干扰功能第3项
– 测试红光标点 – 解调方式
解调与听声
>80 dB 动态范围 30MHz ~ 2.5 GHz 触摸屏操作 MASK 制作 双轨迹显示
浮标及值
三维频谱
YBT250三维频谱显示
频谱模式
时间
频率
功率
▪ 三维频谱时长 ▪ 最大保持 ▪ 时间间隔 ▪ 存储属性
扫频仪使用说明ppt
12，AGC旋钮，拉出时，三路辅助电源接通；顺 时针旋转时，AGC插孔输出电压组逐渐增大
13,38MHZ输出插座，用于输出38MHZ定频信号
14 AFT,AGC+12V插孔分别用于输出AFT(012V)AGC(0-6V)+12V三路直流电压，着三路电压 称为辅助电源
16 AFT旋钮，用于调节AFT插孔输入的电压大小
17 Y轴输入插座，用于接受被测电路经检波后的包络信号
18 Y轴增益旋钮，用于调节特性曲线幅度大小
SUCCESS
THANK YOU
2020/1/9
SUCCESS
THANK YOU
2020/1/9
1
电源亮度按钮拉出时，仪器接通电源
Y轴位移旋转，控制特性曲线上下移动，拉出为直流，按下 为交流
影像极性开关拉出时，荧 光屏上显示的幅频特性曲 线与Y轴输入信号同方向， 反之亦然
中心频率旋钮用于调节扫 频信号的中心频率
频率偏移旋钮，用于调节 扫频信号的频偏量
输出衰减旋钮，控制扫频 信号的输出幅度，分粗细 衰减两组，衰减量为两组 旋钮读书之和，9为细衰 减旋钮
Y衰减开关， 用于控制特性 曲线幅度的大 小，自左至右 分别为1,10， 100档衰减
频标增益旋钮， 用于控制荧光 屏上频标幅度 的大小
外接输入插座， 用于接收外部 频标输入信号
15 频标选择开关用于控制频标的频率值，自左至右分别为 1,10,50外接三档。其中1,10档位复合档，即按下该键，荧光屏 上同时显示出1MHZ和10MHZ两种频标
扫频仪使用技巧 扫频仪操作规程
扫频仪使用技巧扫频仪操作规程在电子测量中，常常碰到对网络的阻抗特性和传输特性进行测量的问题，其中传输特性包括增益和衰减特性、幅频特性、相频特性等。
用来测量前述特性的仪器我们称为频率特性测试仪，简称扫频仪。
它为被测网络的调整，校准及故障的排出供应了极大的便利。
扫频仪一般由扫描锯齿波发生器、扫频信号发生器、宽带放大器、频标信号发生器、X轴放大、Y轴放大、显示设备、面板键盘以及多路输出电源等部分构成。
其基本工作过程是通过电源变压器将50Hz市电降压后送入扫描锯齿波发生器，形成了锯齿波，这个锯齿波一方面掌控扫频信号发生器，对扫频信号进行调频，另一方面该锯齿波送到X轴偏转放大器放大后，去掌控示波器X轴偏转板，使电子束产生水平扫描。
由于这个锯齿波同时掌控电子束水平扫描和扫频振荡器，因此电子束在示波管荧光屏上的每一水平位置对应于某一瞬时频率。
从左向右频率渐渐增高，并且是线性变化的。
扫频信号发生器产生的扫频信号送到宽带放大器放大后，送入衰减器，然后输出扫频信号到被测电路。
为了除去扫频信号的寄生调幅，宽带放大器增设了自动增益掌控器（AGC）。
宽带放大器输出的扫频信号送到频标混频器，在频标混频器中与1MHz和10MHz或50MHz晶振信号或外频标信号进行混频。
产生的频标信号送入Y轴偏转放大器放大后输出给示波管的Y轴偏转板。
扫频信号通过被测电路后，经过Y轴电位器、衰减器、放大器放大后送到示波管的Y轴偏转板，得被测电路的幅频特性曲线。
早期频率特性的测量用逐点测绘的方法来实现。
在整个测量过程中，应保持输入到被测网络信号的幅度不变，记录不同频率下相应输出的电压，依据所得到的数据，可以在坐标纸上描绘出该网络的幅频特性曲线。
扫频仪的使用准备扫频仪是将扫频信号源与示波器的X—Y现实功能结构在一起，并加添了某些附属电路而构成的一种通用电子仪器，用于测量网络的幅频特性。
扫频仪的原理：扫频信号加至被测电路，检波探头对被测电路的输出信号进行峰值检波，并将检波所得的信号送往示波器Y轴电路，该信号的幅度变化正好反映了被测电路的幅频特性，因而在屏幕上能直接察看到被测电路的幅频特性曲线为了标出X轴所代表的频率值，需要另加频标信号。
扫频仪使用方法
扫频仪使用方法扫频仪是一种用于测量和分析无线电频率的仪器，广泛应用于通信、无线电频谱监测、无线电设备维护等领域。
正确的使用方法能够确保扫频仪的准确性和稳定性，本文将介绍扫频仪的基本使用方法，帮助用户更好地使用扫频仪。
1. 准备工作。
在使用扫频仪之前，首先需要确保设备处于正常工作状态。
检查电源线是否连接稳固，电池电量是否充足，仪器是否有损坏或异物进入等情况。
另外，还需要准备好相关的测试配件，如天线、连接线等。
2. 扫频仪的基本操作。
接通电源后，等待扫频仪完成自检程序。
在使用过程中，需要注意避免将扫频仪放置在强磁场或电磁干扰环境中，以免影响测试结果。
在操作过程中，需要轻拿轻放，避免碰撞或摔落，确保仪器的正常使用寿命。
3. 频率设置。
根据需要测试的频率范围，设置扫频仪的起始频率和终止频率。
在设置频率范围时，需要根据具体情况进行调整，确保覆盖到需要测试的信号频率范围。
另外，还需要设置合适的RBW（分辨带宽）和VBW（视频带宽）参数，以适应不同测试要求。
4. 检测信号。
将天线连接到扫频仪的输入端口，调整天线位置和方向，确保信号接收良好。
在检测信号时，可以通过扫频仪的屏幕或连接电脑进行实时监测和分析。
根据测试需要，可以进行单频点测试、频段扫描、信号定位等操作。
5. 数据分析。
扫频仪可以通过内置软件或连接电脑进行数据分析和处理。
用户可以根据实际需求，对接收到的信号进行频谱分析、信号调制解调、信号功率测量等操作。
通过数据分析，可以更加深入地了解无线电频率的特性和分布情况。
6. 结果输出。
根据测试需求，扫频仪可以将测试结果通过打印、存储、导出等方式进行输出。
用户可以根据实际情况选择合适的输出方式，保存测试数据以备后续分析和报告撰写。
7. 仪器维护。
在使用完扫频仪后，需要对仪器进行及时的清洁和保养。
定期检查设备的各项功能和性能，确保设备处于良好的工作状态。
另外，还需要注意避免扫频仪长时间处于高温、潮湿、震动等恶劣环境中，以免影响设备的使用寿命。
YBT250基站操作
泰克香港办事处
香港铜锣湾希慎道33号 利园3501室 电话：(852) 2585 6688 传真：(852) 2598 6260
图 1-2-9
第八步：选被测频谱中心频率。 这一步将被测基站输出频谱的中心频率置于屏幕中心， 为基站发信机测试打下基础。首先按 ，弹出图 1-2-12，设置被测基站频点号。NetTek 针对移动通信 设计，可利用设置信道号来设置中心频率，大大方便用 户操作。例如，中国联通目前开通道 CDMA，信道号为 283，1X 信道号为 201 频点。将 201 填在图 1-2-12 界 面，选择上下行图标的 “下箭头” ，即下行。注 意，测试基站发信机指标时，一定选择下行，如果未选 择下行，NetTek 将提示“该测试仅针对下行” 。只有测 试上行干扰时才选择上行。 按 将201信道置于 屏幕中心，按 将 SPAN 调整为 10MHz，按 得到图 1-2-13。此时所有发信机测试准备完毕。
泰克深圳办事处
深圳市罗湖区深南东路5002号 信兴广场地王商业大厦G1-02室 邮编：518008 电话：(86 755) 8246 0909 传真：(86 755) 8246 1539
泰克成都办事处
成都市人民南路一段86号 城市之心23层D-F座 邮编：610016 电话：(86 28) 8620 3028 传真：(86 28) 8620 3038
第六步：设置存储文件属性。 这一步设置测试完毕存储文件的属性。上一步门限设置 完毕，点击图 1-2-7 "Save & Export” ，进入图 1-2-8。 将存储结果文件的属性(文件前缀、注释、测试人、地点 等)填入。
图 1-2-8
图 1-2-7
NetTek 支持 NMEA 串口与 PCMCIA GPS，能将经纬度 记录在结果中，这在野外作清频测试或干扰定位时非常 有用。结果文件属性设置完毕，以后需要保存测试结果 时， 只需点击屏幕上的软盘图标 ， NetTek将按 照设置的文件前缀自动附加编号，合并注释信息存储于 My NetTek\ BuiltInDisk\ YBT250\ AppData\ Result。存 储文件为二进制文件， 可利用随机提供的PC版软件在任 何PC机分析， 也可以按照图1-2-8下半部分的设置， 将 结果输出为 txt 或 csv 文件，利用 EXCEL 制表、绘图与 分析，或将图形输出为图形文件。NetTek 预设的图形文 件为 PNG 文件， 该图形清晰且文件小。 有关文件的输出 与转存都在 YBT250 界面的“File”菜单中。
扫频仪使用说明范文
扫频仪使用说明范文扫频仪(也称频谱分析仪)是一种用于测量和分析电磁频谱的仪器。
它广泛应用于无线通信、广播、电视、雷达、无线电测量、卫星通信等领域。
下面是一份扫频仪使用说明，详细介绍了扫频仪的基本原理、操作步骤和注意事项。
一、基本原理扫频仪通过扫描电磁波的频率范围，并测量电磁波强度，从而绘制频谱图。
其基本原理可以概括为以下几点：1.输入信号：扫频仪通过天线接收到待测信号，并将信号转换为电压信号。
2.前置放大器：对输入信号进行放大，以增加信号的强度，提高测量精度。
3.频率转换器：将输入信号的频率转换为中频信号，以便进行后续处理。
4.中频放大器：对转换后的中频信号进行放大，以增加信号的强度。
5.混频器：将中频信号与扫描信号混合，得到新的信号。
6.滤波器：滤除杂散信号，只保留待测信号。
7.检波器：将混频器输出信号进行整流，得到待测信号的幅度。
8.显示器：将检波器输出的幅度信号转换为图像，显示在显示器上。
二、操作步骤以下是使用扫频仪的一般操作步骤：1.连接天线：将天线连接到扫频仪的输入端口。
2.设置起始频率和终止频率：根据需要测量的频率范围，设置扫频仪的起始频率和终止频率。
3.设置频率步进：设置频率步进，即每次扫描改变的频率间隔。
步进值越小，扫频仪的测量精度越高，但时间消耗也越大。
4.设置参考电平：根据待测信号的预计强度，设置扫频仪的参考电平，以便正确显示信号的强度。
5.开始扫频：按下开始扫频按钮，扫频仪将按照设定的参数进行频谱扫描。
6.绘制频谱图：扫频仪根据测量结果绘制频谱图，显示各个频段上的信号强度。
7.分析频谱图：根据绘制的频谱图，分析待测信号的特征，并进行进一步数据处理。
三、注意事项在使用扫频仪时，需要注意以下几点：1.适当放置：扫频仪应放置在平稳的表面上，以确保仪器的稳定性和准确性。
2.防止干扰：尽可能远离其他电磁设备和干扰源，以避免干扰测量结果。
3.选择合适的天线：根据待测信号的特征，选择合适的天线，以确保测量精度和灵敏度。
清频测试和YBT250使用说明
备注
最大值显示/平均值显示 每进行一测试子项，用 AUTO进行刷新
第四章 电磁背景测试方法
第一节 准备工作
第二节 基本参数设置
第三节 测量过程
第四节 数据处理
测量过程
确定测试方位
测试地点选择基站天线架设的位置，一般选三个方向测试。 如果基站天线方向已定，让测试天线与基站天线方向一致
干扰的测试工具
低噪放大器
用于提高测试仪器的接收灵敏度 测试中可选用30dB增益，噪声系数为5dB的低噪放大器 低噪放大器需要考虑额外供电问题。有些测试仪器内置低噪放 大器，例如YBT250
对于级联网络，在系统前端存在高增益的放大器的前提下，系
统的噪声系数取决于第一级的噪声系数。
课程内容
干扰搜索
先上行，后下行，在上下行频段内进行干扰搜索
操作：
进入YBT250清频测试界面，设置F0，SPAN 填写记录表格，保存数据文件，检查是否存在干扰
判断原则：存在高于底噪的干扰波形
测量过程
干扰确认
在干扰搜索过程中，若存在干扰，则进行干扰确认测试
操作：
进入YBT250基站测试信息测量界面，设置F0为接近干 扰的中心频点，SPAN＝3×干扰带宽，信道带宽＝4M
没有确定可用频率，试验频段是临时分配，清频测试要做
全频段扫描或根据当地频率资源情况选若干个5M进行测试， 以供后期被选。
商用阶段
频率资源是确定的，测试重点是运营商可用频段，主要作 用是排除所用频段内的干扰
准备工作
确定测试时间和测试地点
上行链路电磁干扰测试
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YBT250 干扰噪声电平测试 YBT250 实时干扰定位
·4·
NetTek 便携式基站分析仪
GPS 信息 在 YBT250 的结果中，您可以输入GPS 信 息，即可以利用外部GPS将信息写入结果 注释，同时 YBT250 支持 NMEA 0183 V2.0 PCMCIA 或串口 GPS(仅支持发送 $GPRSC 语句的 GPS)，将测试地点的经纬度记录 在结果中。
基站序列测试 YBT250 对基站各单项招标详细分析外， 还具有自动的序列测试功能。根据被测 基站制式，将改制式基站所需测试指标 序列化测试，全部指标显示于同一窗口。
YBT250可以将干扰信号强度转化为音频， 通过扬声器输出，音频的频率高低代表 干扰的强弱。与定向天线配合，可确定干 扰的来自的方向。在定向时，YBT250 可 将显示刷新速率降低，提高定向的实时 性。
NetTek 便携式基站分析仪
基本功能
基站测试 － 模拟制式 － GSM/EDGE － CDMA － CDMA2000 1X － CDMA2000 EVDO － UMTS(W-CDMA)
基站天馈线性能测试
W-CDMA 扰码分析
频谱分析 干扰分析与定位
经济、便携、易用。集基站测试（包括模拟、GSM/EDGE、IS-136、CDMAone、CDMA2000 1X、CDMA2000 1X EVDO、W-CDMA 制式）、基站天馈线性能测试、频谱分析、干扰 分析与定位功能于一身，
特性 便携、经济、多制式、坚固、易用 WindowsCE 操作系统 多模块同时工作，易于升级 充电锂电池 8 小时工作 强大的调制域分析 专利的三维码谱 工厂校准保证天馈线测试1dB 精度 天馈线功能设置方便移动通信 频谱功能方便移动通信的操作 强大的干扰分析与干扰定位功能 三维频谱测试突发信号 中文界面
故障点距离(DTF) YBA250测试模块可快速简便地定位天馈 线故障位置。通过故障点距离测试功能， 用户可以找到故障范围和位置。YBA250 可接入多种类型线缆，并可很方便地设 置 DTF 参数以快速查找故障。
YBT250 支持 GPS 信息写入结果
YBT250 文档处理 YBT250 具有很强的文档处理能力。在测 试开始前，可对欲存储文档的文件名加 前缀，测试时可随时点击软盘图标， YBT250 将按照设定文件前缀存档。点击 相机图标，YBT250 将结果存储为图形文 件。YBT250 还可以设定门限，当测试结 果超过门限时，自动存档或铃声告警。
牢固的机壳
YBT250 基站测试模块完成基站测试，频 谱分析，干扰分析与定位功能。
DSP 实时频谱技术 YBT250 基站测试和干扰分析是以频谱分 析为核心，但与传统的频谱仪有本质上 的差别。传统频谱仪以扫频为基本技术， 在 SPAN内，低频与高频的频谱在时间上 不一致，对间歇信号或突发信号的频谱 不易捕捉，不利于信号分析。有时为观测 极低电平信号，需用较小的RBW 与 VBW， 其扫描时间可能达数秒，因而这数秒内 的频谱变化对传统频谱仪来说成为盲区。
NetTek 平台及模块采用镁合金作机壳，外 YBT250 采用先进的 DSP 技术，并行实时 附橡胶，可忍受因现场操作不慎如坠地等 处理 RF 信号，可以捕捉间歇与突发信号 造成的冲击。面板除电源开关外无任何按 的频谱，并以三维频谱显示。此外，DSP 键，无风扇或散热孔，因此非常防水防尘。 技术无须视频滤波器，用户不必在操作
选件相同的功能，可测试码域功率、导频 以及导频/MAC 功率，激活率等。YBT250
功率、τ 值、PN Offset、CDMA 载频频率、 CDMA2000 1X EVDO 调制域分析测试 MAC ρ值及载频回馈等项目。威尔士码增加到 码域功率，导频及总体, PN 偏置，数据
128 个，即RC1-RC5 解调，并同样具有三 调制类型。
操作简便 NetTek 平台采用用户熟悉WindowsCETM 操 作系统，用户不必花费精力学习仪表的 使用，可以把更多的时间用在无线网络 的维护上。内置帮助菜单可加速测试进 程。常见的测试已被优化为快捷、重复性 的流程，新手可以直截了当地在窗口上 对频谱显示进行类似 Windows 的放大等 控制操作。
Windows 计算机共享。
远端控制 WindowsCE具有虚拟功能，通过以太网或 串口将NetTek与PC 连接，CE窗口便实时 显示在 PC 屏幕上，利用PC 机鼠标，可以 操作 NetTek，实现远端控制。只要NetTek 连在网上，PC 机就能对网上全部NetTek 遥控。PC 机上的虚拟软件还具有录像和 拍照功能，可将遥控仪器的测试过程全 部记录并回放分析。
维码谱功能，可方便地检测系统流量随
时间的变化。由于CDMA2000 1X可将相关
的威尔士码合并使用，扩大容量，YBT250
CDMA20001X 调制域分析可显示相关的
码，并在另一窗口合并显示。由于
CDMA2000 1X 可用于高速数据传输，用
普通码域显示很难分析，泰克公司专利
的三维码谱可以以每秒一次的速率快速
YBT250 UMTS 调制域分析
W-CDMA 扰码分析 W-CDMA扰码分析选件具有分析W-CDMA 扰码的功能。利用这一功能，可以分析相 邻 Node-B 的串扰。
YBT250 基站序列测试
基站网管控制 NetTek 平台具有 PC 全部接口，其内置的 VxHpc 程序，可以使基站维护人员在身边 暂无PC机的情况下，利用NetTek 串口或 Modem直接将控制命令发送给基站网管， 对基站参数进行适当调整。
传统扫频频谱仪 YBT250 DSP 实时频·
NetTek 便携式基站分析仪
YBT250 发信机功率测试
CDMA2000 1X调制分析选件
YBT250 CDMA2000 1x EVDO射频分析提供
CDMA2000 1X 调制分析选件与 CDMAone 激活与非激活状态下突发时域功率模板
基站测试 YBT250 自动对多种制式基站的功率、频 率及带宽等参数测试，是验证基站安装 于网络中设置是否正确的理想工具。
多制式 模拟制式基站射频测试以及数字 GSM/ EDGE、CDMA、CDMA2000 1X、CDMA2000 EVDO、W-CDMA、TDMA 指标测试。包括 的制式有：AMPS、IS-136、GSM/EDGE 900、 CDMA one(IS-95) 、CDMA2000 1X 、 CDMA2000 EVDO、GSM/EDGE 1800、GSM/ EDGE 1900 及 W-CDMA。
YBT250 三维频谱
YBT250 干扰性质分析
YBT250 W-CDMA扰码分析
GSM/EDGE 调制分析选件 GSM/EDGE 调制分析选件可以对 GSM/ EDGE以及EDGE进行调制域分析，测试时 间功率模板，各时隙功率，相位误差,EVM 等。
YBT250 GSM 调制选件
干扰分析与定位 YBT250 可对引起掉话及降低服务质量的 干扰信号进行分析与定位。为了精确测 试干扰信号，YBT250 干扰选件最低测试 电平达 -134dBm。 这种灵敏度对分析小 区射频特性是非常理想的。YBT250 具有 泰克公司专利的频率、幅度、时间三维频 谱显示，可让用户捕捉与时间相关的频 谱信息。这一功能大大方便了对间歇、周 期性、幅度起伏不定干扰的查找，用以前 的仪表几乎是不可能的。YBT250 还内置 干扰调制分析，只需选中欲分析的信号， YBT250 干扰选件即可提供该信号可能的 调制信息： GSM/EDGE、CDMA、3G 或模 拟基站信号等。干扰噪声电平测试可测 试选定移动制式带宽内的干扰强度。
PC 联接性
时设定VBW。而RBW与 SPAN 相关联，大
NetTek 平台标准配置两个 PCMCIA 接口， 大简化了操作。
RS-232 串口，以太网接口, USB 接口。
Microsoft Active Sync可以使NetTek平台与
PC 机同步。 所有资源与 WindowsCETM 兼
容，这意味测试数据与结果可以同任何
·1·
NetTek 便携式基站分析仪
平台与模块 NetTek 平台包括显示、电源、CPU、电池。 模块可附于平台后部，最多可同时重叠 安装四个模块。多种模块及选件可使仪 表适应网络中多种制式及接口。模块化 设计使仪器很容易升级。新的测试功能 或标准可以软件升级，或增加/ 更换新模 块。NetTek 平台不仅支持 YBT250 基站测 试模块，还支持YBA250 天馈线性能测试 模块，E1 传输测试模块等。
基站维护测试 YBT250 测试功能的组合，是对基站日常 性能监测与维护的理想工具。测试结果 可以以Windows兼容的格式存储，并调入 仪表进行分析。三维频谱可使用户以自 定义间隔监测基站频谱的时间特性。内 置功率计以0.75 dB的精度测试基站峰值 与平均功率的比值。此外，YBT250 还可 以非常简便地对多种无线环境的通道功 率及频率误差进行测试。
刷新，分析高速数据传输时的码域状态，
对故障分析作用更大。
CDMA2000 1X EVDO 功率模板
YBT250 发信机带宽测试
CDMAOne 调制分析选件 CDMAOne 调制分析选件是 CDMA 运营商 必备工具。CDMAOne选件可对CDMA码域 功率、导频 (Pilot)功率、τ 值、PN Offset、 CDMA 载频频率、ρ 值及载频回馈等项目 进行测试。具有码域随时间的变化的泰 克公司专利的三维码谱图。
YBA250 测试模块 YBA250 测试模块可快速分辨基站天馈线 问题并能简便地定位问题所在，其价格 低廉，操作简单，坚固耐用，适用于各种 现场环境。
回波损耗 /VSWR YBA250 天线测试模块可让您通过回波损 耗或VSWR快速分析系统。相对于最初的 一致性测试，可使用户能简单地辨别系 统性能的退化。通过查看不同标准的频 率-通道表可一眼看出这些问题如何影响 着系统性能。
