标注尺寸的基本原则讲解

合集下载

工程图尺寸标注简介

尺寸标注的准确性对于建筑物的施工和后期维护至关重要，能够确保建筑物的安全性和功能性。
在电子工程中的应用
在电子工程中，工程图尺寸标注主要用于电路板的设计和制造。
尺寸标注需要详细描述电路板上各个元件的位置、大小和间距，以确保电路板的制造精度和元件的装配顺利。
在其他领域中的应用
工程图尺寸标注的应用还涉及到航空航天、船舶制造、汽车制造等多个领域。
工程图尺寸标注简介
目录
• 尺寸标注的基本原则 • 尺寸标注的种类 • 尺寸标注的步骤 • 尺寸标注的注意事项 • 工程图尺寸标注的应用
01 尺寸标注的基本原则
尺寸标注的完整性
完整性
尺寸标注必须完整，不能遗漏任何必要的尺寸信息。所有需要测量和确定的尺寸都应在图样上标注清楚。
示例
在机械工程图中，标注的尺寸应包括长、宽、高三个方向的尺寸，以及必要的角度、半径、直径等尺寸。
尺寸标注的清晰性
清晰性
尺寸标注应清晰可辨，易于理解。尺寸线和尺寸数字应清晰、规整，易于阅读。
示例
尺寸数字应采用标准字体，数字和字母的高度应符合国家标准的有关规定。同时，尺寸线应与视图轮廓线分离，避免在轮廓线上直接标注尺寸。
尺寸标注的准确性
准确性
尺寸标注应准确无误，不能有任何错误或歧义。标注的尺寸应与设计要求一致，且与实际情况相符。
这些领域的工程图尺寸标注要求非常高，需要精确地描述各个部件的尺寸和相对位置，以确保产品的安全性和性能。
THANKS FOR WATCHING
感谢您的观看
机械制造中，工程图尺寸标注是至关重要的环节，它能够准确表达零件的大小、形状和相对位置，确保制造过程中的精度和准确性。
尺寸标注需要遵循国际标准，使用统一的符号和单位，以便于不同国家和地区的工程师进行交流和合作。

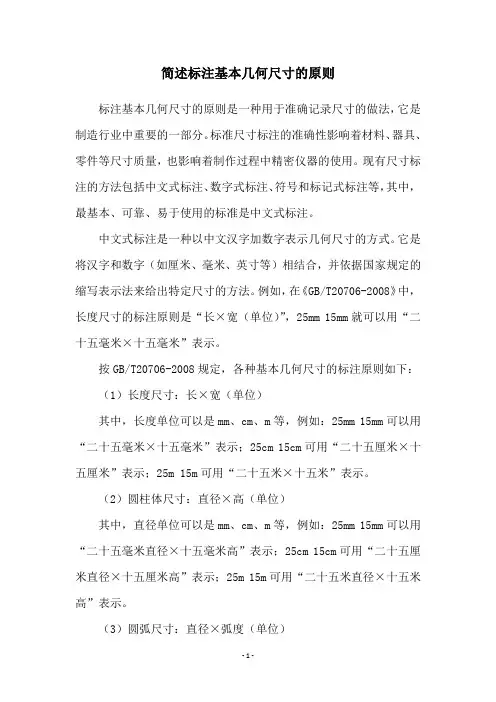

简述标注基本几何尺寸的原则

简述标注基本几何尺寸的原则标注基本几何尺寸的原则是一种用于准确记录尺寸的做法，它是制造行业中重要的一部分。

标准尺寸标注的准确性影响着材料、器具、零件等尺寸质量，也影响着制作过程中精密仪器的使用。

现有尺寸标注的方法包括中文式标注、数字式标注、符号和标记式标注等，其中，最基本、可靠、易于使用的标准是中文式标注。

中文式标注是一种以中文汉字加数字表示几何尺寸的方式。

它是将汉字和数字（如厘米、毫米、英寸等）相结合，并依据国家规定的缩写表示法来给出特定尺寸的方法。

例如，在《GB/T20706-2008》中，长度尺寸的标注原则是“长×宽（单位）”，25mm 15mm就可以用“二十五毫米×十五毫米”表示。

按GB/T20706-2008规定，各种基本几何尺寸的标注原则如下：（1）长度尺寸：长×宽（单位）其中，长度单位可以是mm、cm、m等，例如：25mm 15mm可以用“二十五毫米×十五毫米”表示；25cm 15cm可用“二十五厘米×十五厘米”表示；25m 15m可用“二十五米×十五米”表示。

（2）圆柱体尺寸：直径×高（单位）其中，直径单位可以是mm、cm、m等，例如：25mm 15mm可以用“二十五毫米直径×十五毫米高”表示；25cm 15cm可用“二十五厘米直径×十五厘米高”表示；25m 15m可用“二十五米直径×十五米高”表示。

（3）圆弧尺寸：直径×弧度（单位）其中，直径、弧度单位可以是mm、cm、m等，例如：25mm 120°可以用“二十五毫米直径×一百二十度”表示；25cm 200°可用“二十五厘米直径×二百度”表示；25m 90°可用“二十五米直径×九十度”表示。

（4）角尺寸：角α、角β、角γ（单位）其中，角α、角β、角γ单位可以是°、rad等，例如：α=30°、β=60°、γ=120°可以用“α=三十度、β=六十度、γ=一百二十度”表示；α=1rad、β=2rad、γ=πrad可用“α=一弧度、β=二弧度、γ=π弧度”表示。

cad标注尺寸标准

cad标注尺寸标准CAD标注尺寸标准。

在CAD设计中，标注尺寸是非常重要的一环，它直接关系到产品的质量和生产的准确性。

因此，标注尺寸的规范化和标准化对于CAD设计人员来说至关重要。

本文将详细介绍CAD标注尺寸的相关标准，希望对广大CAD设计人员有所帮助。

一、标注尺寸的基本原则。

1. 尺寸标注应简洁明了，方便加工和检验。

2. 尺寸标注应尽可能准确，不得模棱两可。

3. 尺寸标注应有利于零件的装配和使用。

4. 尺寸标注应符合国家标准和行业标准。

二、标注尺寸的常用符号。

1. 直径标注，⌀。

2. 半径标注，R。

3. 角度标注，∠。

4. 深度标注，深。

三、标注尺寸的常见标准。

1. 尺寸标注的位置，一般情况下，尺寸标注应放在视图的上方或右侧，不宜放在视图内部或下方。

2. 尺寸标注的字体和线型，尺寸标注的字体应清晰、整齐，线型应与图纸的线型一致，不得混乱。

3. 尺寸标注的对齐，尺寸标注应与对应的尺寸线对齐，不得偏离或交叉。

4. 尺寸标注的间距，尺寸标注之间的间距应适中，不得过于拥挤或过于稀疏。

5. 尺寸标注的标准符号，尺寸标注所用的符号应符合国家标准和行业标准，不得随意变动或省略。

四、标注尺寸的注意事项。

1. 在标注尺寸时，应注意尺寸的选择和合理性，不得标注无关紧要的尺寸。

2. 在标注尺寸时，应注意尺寸的精确度和有效数字的位数，不得含糊不清或过于精确。

3. 在标注尺寸时，应注意尺寸的对齐和布局，不得凌乱或拥挤。

4. 在标注尺寸时，应注意尺寸的统一和一致性，不得出现矛盾或错误。

五、标注尺寸的实例分析。

以某零件为例，对其尺寸进行标注，包括直径、半径、角度、深度等各种尺寸标注，分析其合理性和规范性，以及可能存在的问题和改进的方案。

六、总结。

CAD标注尺寸标准对于产品设计和生产具有重要意义，只有严格按照标准进行标注，才能保证产品的质量和准确性。

因此，CAD设计人员应深入学习和理解标注尺寸的相关标准，不断提高自身的标注水平，为产品的设计和生产贡献自己的力量。

标注尺寸的基本原则讲解

① 应标注半径，在尺寸数字前加注符号“ R ”。
② 尺寸线或其延长线应通过圆心且指向圆弧，尺寸线终端用箭头。
圆或圆弧内无足够位置画箭头或注写尺寸数字时
3、半径较大圆弧
圆弧的半径过大时，尺寸线画成折线。
若不要求表示圆心，也可不表示圆心位置。
4、球体
标注球体的半径、直径，应在尺寸数字前加注符号“S ”，注写方法同圆弧半径和圆直径。
S
5、角度尺寸
尺寸线画成圆弧，圆心是角的顶点。尺寸界线沿径向引出，也可以用夹角两边的轮廓线。尺寸线终端用箭头；尺寸数字一律水平书写，一般写在尺寸中断处。
60°
6、位置较小时可写在引出的尺寸线上，注意引出线要与原尺寸
线方向一致。
95 95
7、对称图形
8 10
分析尺寸标注的错误
10
30 10
C、在光滑过渡处标注尺寸必须用细实线将轮廓延长，从交点处引出尺寸界线； D 、尺寸界线一般应与尺寸线垂直, 必要时也可倾斜；
（3）尺寸线终端
d
箭头、小圆点、斜线
57.226
正确
箭头形状
d
6d
57.226 57.226
错误
2-3mm 的细实线
斜线终端
Hale Waihona Puke 45°h（4）尺寸数字
（a）水平方向：通常注在尺寸线的中上方或中断处；（b）垂直方向：尺寸线的左边,从下向上；或水平注写。
第二节标注尺寸的基本原则
一、基本规则
? 零件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
?图样中的尺寸默认以 mm为单位。
? 零件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

机械制图--尺寸标注

定形尺寸
a) 组合体图6-14 组合体的尺寸
b) 定形尺寸
定位尺寸
尺寸基准：确定尺寸位置的几何元素------点、直线和平面称为尺寸基准。
长度方向的尺寸基准
宽度方向的尺寸基准
高度方向的尺寸基准
常用的尺寸基准：较大的平面、对称面、轴线和中心线。
c) 尺寸基准及定位尺寸图6-14 组合体的尺寸
标注球面的直径或半径时，应在符号 “”或“R”前再加注符号“S”。
c) 球直径和球半径的注法图1-13 直径和半径的注法
3.常用尺寸注法
(4) 角度和弧长的注法
角度的尺寸线为圆弧，角度的数字一律水平书写。弧长的尺寸界线平行于对应弦长的垂直平分线。
a)
b) 图1-14 角度和弧长的注法
2.2 组合体的尺寸分析
1．基本体的尺寸标注
标注基本体的尺寸时一般应标注出长、宽、高三个方向的尺寸。
图6-12 常见基本体的尺寸标注
1.基本体的尺寸标注
( )
图6-12 常见基本体的尺寸标注
1.基本体的尺寸标注
图6-12 常见基本体的尺寸标注
• 带缺口基本体的尺寸标注
对有缺口基本体的尺寸标注，只标注出缺口的置。
总体尺寸
d) 完整的尺寸标注图6-14 组合体的尺寸
3．组合体尺寸标注的注意事项
(1)同一形体的定形尺寸及相关联的定位尺寸尽量集中标注。 (2) 确定回转体的位置时，应确定其轴线。
d) 斜度1:6
e) 圆球直径20mm
f) 倒角1.6×45°
g) 沉孔f8mm，深3.2mm
h) 埋头孔f9.6×90°
图1-17 尺寸数字前的符号
3.常用尺寸注法

机械制图尺寸标注详解(图)

3 M6 10 孔 12
3 M6 10 孔 12
需要注出钻孔深度时，应明确标注出钻孔深度尺寸。
A
17
尺寸标注方法
一、基本方法形体分析法将组合体分解为若干个基本体和简单体，在形
体分析的基础上标注三类尺寸。 ⑴ 定形尺寸
零件图的尺寸标注
零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。
在零件图上标注尺寸，必须做到：正确、完整、清晰、合理。
标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求，又要符合生产实际，便于加工和测量，并有利于装配。
A
1
一、尺寸标注的基本规则与要求
3 M6-7H
3 M6
10
10
12
旁注法
说明
3 M63 -7HM6-7H 3 M63 -7HM6-7H3×M6-7H 表示 3 个公称直径为6，螺纹中径、顶径公差带为7H 的螺孔。
3 M6-7H 10
3 M6-7H 10
深10是指螺孔的有效深度10，钻孔深度以保证螺孔有效深度为准，也可查有关手册确定。
4 8
17 30
8 R
A
10 12
4 0±0 . 0 2 58 6 + 1 6 0 .0 2 7
0
D
30
M8× 0.75
(辅助基准） E
15 2
5
B—高度方向设计基准 C—长度方向设计基准 D—宽度方向设计基准
5
A
6
F---工艺基准
22 15
10
F
18 26 52 70
F
18
26 52 70

建筑制图基本知识—尺寸标注(建筑构造)

2. 尺寸的组成
(1) 尺寸界线（细实线）——用来表示尺寸的度量范围。用细实线绘制，并可用图形的轮廓线、轴线或对称中心线代替。其一端应
离开图样轮廓线不小于2mm，另一端宜超出尺寸线2-3mm。 (2)尺寸线——表示所注尺寸的度量方向和长度。
用细实线绘制，不能用其他线代替或与其他线重合。 (3)尺寸起止符号（尺寸线终端）——尺寸的起止点。
图6 尺寸界线的标注1
尺寸标注
5.其它特殊尺寸的标注
直径与半径
标注直径时，应在尺寸数字前加注符号“Ø”，标注半径时应在尺寸数字前加注符号“R”，其尺寸线应通过圆心，尺寸线的终端应画成箭头。
图7 直径与半径尺寸的标注1
标注球面的直径或半径时，应在符号“Ø”或“R”前再加注符号“S”。
尺寸标注
半径、直径和角度尺寸的标注
有箭头和45°短划两种。标注直径、半径、角度是一般用箭头。 (4)尺寸数字——表示尺寸的大小。
尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
尺寸标注
2.尺寸的组成
尺寸界线
尺寸数字
尺寸线箭头间距约7mm
尺寸界线超出尺寸线约2~3mm
25 20
25 35
图1 尺寸的组成
尺寸标注
4b～5b
尺寸标注
标注线性尺寸时，尺寸线必须与所标注的线段平行。尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。尺寸线不能有任何图线通过。
正确
图5 尺寸线的标注
错误
尺寸标注
4.尺寸界线：
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸标注Leabharlann 尺寸标注1.基本原则

尺寸的注法

3x φ9
A
A
C
C
A
A
表1-5 尺寸标注的简化形式
标注要求
简化示例
说明
80
2 xφ6.2
7x 1x φ7
5.6
φ8
φ6
φ10
C0.5
M8-6h
75º
48
38
75º
30º
0º
30
25
20
15
6
10
同一基准出发的尺寸
0
18
8
30º
0º
标明基准，用单箭头标注
相对于基准的尺寸数字
表1-5 尺寸标注的简化形式
30°
非45°倒角
1.5
1.5
2xΦ8
2x1
非45°倒角，其宽度应另
行标注
2x1
可用槽宽（2）×直径
（Ø8）（图a）或槽宽×
槽深（图b、图c）表示
退刀槽
(a)
(b)
(c)
表1-4 特定要求的尺寸注法
特定要求
标注示例
说明
锥销孔φ4
配作
2x锥销孔φ3
配作
圆锥销孔
镀铬
镀铬前
ɑ1
+0.5
Ø30 0
镀后
Ø10-0.035
2x φ8+0.058
0
0
3x φ9
+0.02
3x φ8 0 2x φ8 0
3x φ9
尺寸数值相近，不易分
辨的成组要素的尺寸
3x φ8+0.02
0
+0.02
3x φ8 0
A
A
B
B
C
C

尺寸标注原则

尺寸标注原则
答案：
尺寸标注的基本原则
1.尺寸数值的真实性：图样上所注尺寸均为实际尺寸，与图样的大小及绘
图的准确度无关。

2.单位的一致性：图样上的尺寸单位必须以毫米为单位，如采用其他单位
时，则必须注明相应的计量单位的代号或名称。

3.标注的唯一性：每个尺寸一般只标注一次，并应标注在反映该结构最清
晰的图形上。

尺寸标注的规则
1.尺寸数值的真实性：机件的真实大小应以图样上所注的尺寸数值为依据，
与图形的大小及绘图的准确度无关。

2.单位的一致性：图样中（包括技术要求和其他说明）的尺寸，一般以毫
米为单位，不注计量单位的代号或名称。

3.标注的唯一性：图样中所标注的尺寸为该图样所示机件的最后完工尺寸，
否则应另加说明。

4.尺寸线的绘制要求：尺寸线用细实线绘制，不能用其它图线代替，一般
也不得与其它图线重合或画在其延长线上。

合理标注尺寸的原则
1.重要尺寸的直接标注：零件上的重要尺寸必须直接标注。

2.避免尺寸封闭链：避免出现尺寸封闭链，即避免多个尺寸相互依赖形成
闭环。

3.便于加工和测量：标注尺寸要便于加工和测量，符合设计基准。

机械制图尺寸标注详解(图)

C A 13
10
30
45
A
26

35
65
B
A-A 90
8 R
8 17 30
4 10 12
40 ±0.02 58 6 +0.027 16
0
D
30
M8×0.75
(辅助基准）E
15 2
5
B—高度方向设计基
准
C—长度方向设计基
准
D—宽度方向设计基
准
F---工艺基准
22 15
10
F
18 26 52 70
F
B
C
D
A
其它尺寸都加工完后自然得到的尺寸：尺寸链的封闭环
B
D
A
将尺寸链中最不重要的那个尺寸作为封闭
环：不注写尺寸
★ 适当考虑按加工顺序标注尺寸
序号
说明
下料：
1 车两端面
打中心孔
2
中心孔定位： φ25、长67
40
工序简图
106 67
25
20
3 车φ20、
长30
30
17
4 车φ17、
17
长17
总体尺寸、定位尺寸、定形尺寸可能重合，这时需作调整，以免出现多余尺寸。
二、一些常见形体的定形尺寸
30
20
20
10
14
30
25
25
30
10
30
（28.5） S25
25
14
三、一些常见形体的定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸

如何正确理解和应用施工中的尺寸标注

如何正确理解和应用施工中的尺寸标注尺寸标注在施工中是一项至关重要的任务，它确保施工过程中的准确度和精确度。

正确理解和应用施工中的尺寸标注，可以帮助工程师和施工人员避免错误、节省时间和成本。

本文将介绍如何正确理解和应用施工中的尺寸标注。

一、尺寸标注的定义和作用尺寸标注是指将建筑或工程图纸上的尺寸信息进行标示和记录的过程。

它通常包括线性尺寸、角度尺寸、半径尺寸、直径尺寸等。

尺寸标注的作用主要有以下几点：1. 提供准确信息：尺寸标注可以提供建筑或工程图纸上各部分的准确尺寸信息，确保施工的准确性。

2. 确定工程范围：尺寸标注可以帮助确定工程项目的范围和尺寸要求，为施工人员提供明确的指导。

3. 促进沟通与协作：尺寸标注可以促进不同专业之间的沟通与协作，确保各部分的尺寸要求得到满足。

二、正确理解尺寸标注的基本原则在施工中正确理解尺寸标注有一些基本原则需要遵循，包括：1. 遵循国家标准：在进行尺寸标注时，应该遵循国家相关标准，如GB/T 1804-2009《机械产品尺寸、公差和技术要求》等。

2. 注重精确度：尺寸标注要求精确、准确，应尽量避免使用模糊的尺寸标注，以免产生误解。

3. 考虑可读性：尺寸标注应具备良好的可读性，字迹清晰、大小适中，确保施工人员能够准确理解并进行操作。

4. 与图纸一致：尺寸标注应准确地反映在建筑或工程图纸上的尺寸信息，与图纸相符合。

三、尺寸标注的具体方法和技巧1. 线性尺寸标注：线性尺寸标注是指建筑或工程图纸上直线的长度标注。

在进行线性尺寸标注时，应尽量避免使用过多的标注，保持简洁清晰。

标注线应与标注文字垂直且不重叠。

2. 角度尺寸标注：角度尺寸标注是指建筑或工程图纸上角度的标注。

在进行角度尺寸标注时，应确保角度能够准确表达，标注文字应位于角度的中心位置，清晰可读。

3. 半径和直径尺寸标注：半径和直径尺寸标注是指建筑或工程图纸上圆的半径和直径的标注。

在进行半径和直径尺寸标注时，应清晰地标示圆的中心点，并确保标注文字与圆的位置对应。

机械制图尺寸标注详解(图)

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。

尺寸标注的方法

尺寸标注的方法在工程设计和制造过程中，尺寸标注是非常重要的一环。

正确的尺寸标注可以使得工程图纸更加清晰、准确，有利于工程师和制造人员的沟通和理解，从而保证产品的质量和准确度。

本文将介绍一些常用的尺寸标注方法，希望能够对大家有所帮助。

首先，我们来说说尺寸标注的基本原则。

尺寸标注应该简洁明了，标注线应该与被标注的尺寸线垂直，并且尽量不相交。

标注的文字应该清晰易懂，不得使用缩写和符号。

另外，尺寸标注应该遵循一定的标准，以保证标注的准确性和统一性。

其次，我们来介绍一些常用的尺寸标注方法。

首先是直线尺寸标注。

当标注直线的长度时，应该标注在直线的两端，并且与直线平行。

标注线的箭头指向被标注的直线，标注文字位于标注线的中间位置。

其次是圆的尺寸标注。

标注圆的直径时，应该在圆的外侧标注直径符号，并注明直径尺寸。

标注圆的半径时，应该在圆的内侧标注半径符号，并注明半径尺寸。

最后是角度尺寸标注。

标注角度时，应该在角的内侧标注角度符号，并注明角度尺寸。

除了以上介绍的基本方法外，还有一些特殊情况下的尺寸标注方法。

比如，在标注倒角尺寸时，应该在倒角的内侧标注倒角符号，并注明倒角尺寸。

在标注圆弧尺寸时，应该在圆弧的内侧标注半径符号，并注明半径尺寸。

在标注斜率尺寸时，应该在斜线上标注斜率符号，并注明斜率值。

在进行尺寸标注时，还需要注意一些常见的错误。

比如，标注线不应该相交，标注文字不应该重叠，标注箭头不应该指向错误的位置，标注符号不应该使用错误，标注文字不应该使用缩写和符号等。

总的来说，尺寸标注是工程设计和制造过程中非常重要的一环，正确的尺寸标注可以保证产品的质量和准确度。

在进行尺寸标注时，我们应该遵循一定的原则和方法，以保证标注的准确性和清晰度。

希望本文对大家有所帮助，谢谢阅读！。

建筑与结构标注尺寸规范

建筑与结构标注尺寸规范引言建筑与结构标注尺寸规范是在建筑和结构设计过程中起到重要作用的一项标准。

它定义了建筑和结构中各种元素的尺寸标注方法，使得设计师、工程师和施工人员之间能够准确理解设计意图，提高施工质量和效率。

本文将介绍建筑与结构标注尺寸规范的基本原则和常用标注方式。

基本原则建筑与结构标注尺寸规范的制定应遵循以下基本原则：1.准确性：标注应尽可能准确地反映设计意图，避免给施工过程带来误解。

2.一致性：标注应保持一致性，即同一种元素在不同图纸或不同设计阶段的标注应尽量保持一致，以避免混淆和错误。

3.清晰易读：标注应清晰易读，确保任何人都能够准确理解标注的含义。

4.简洁性：标注应尽量简洁，避免标注过于繁杂而难以理解。

常用标注方式建筑与结构标注尺寸规范有多种标注方式，下面将介绍几种常用的标注方式。

钢筋标注在混凝土结构中，钢筋标注是非常重要的一项标注。

钢筋标注应包括钢筋种类、数量、直径、间距等信息。

一般采用图形符号和文字标注相结合的方式进行。

图形符号应简洁明了，文字标注应清晰易读。

示例：钢筋种类：HRB400钢筋直径：Φ12钢筋间距：200mm尺寸标注尺寸标注是建筑与结构中常见的一种标注方式。

它用于标注建筑物各个部分的尺寸和距离，包括长度、宽度、高度等信息。

尺寸标注一般采用线段加标注文字的形式进行。

示例：长度：10m宽度：5m高度：3.5m构件标注构件标注用于标注建筑结构中的各个构件，如梁、柱、墙等。

标注应包括构件名称、尺寸等信息。

构件标注一般采用箭头和文字标注的方式进行。

示例：梁L1宽度：500mm高度：800mm参考线标注参考线标注在建筑和结构设计中起到重要作用，它用于标注与参考线相关的尺寸和位置信息。

参考线标注一般采用线段加标注文字的形式进行。

示例：参考线A：距离墙体距离为200mm参考线B：距离地面高度为500mm结论建筑与结构标注尺寸规范是建筑与结构设计中重要的一项标准。

准确、一致、清晰易读、简洁是标注尺寸的基本原则。

机械设计中的尺寸标注规范要求

机械设计中的尺寸标注规范要求在机械设计中，尺寸标注规范是十分重要的，它对产品的制造、装配、检验等环节都具有指导作用。

本文将介绍机械设计中的尺寸标注规范要求，并探讨其对产品质量和生产效率的影响。

一、尺寸标注的基本原则在机械设计中，尺寸标注应该遵循以下几个基本原则：1. 准确性：尺寸标注应准确地表示产品的几何特征，以便生产和检验人员能够理解和执行。

2. 一致性：在同一个零件或装配图上，尺寸标注应保持一致，不出现矛盾或混淆的情况。

3. 简洁性：尺寸标注应尽量简洁明了，不出现多余的标注或文字，以减少歧义。

4. 可读性：尺寸标注应使用清晰的字体和适当的字号，以便使用者能够轻松读取。

5. 便于加工和测量：尺寸标注应便于加工人员理解和操作，以确保产品的加工精度和质量。

二、尺寸标注的内容和格式机械设计中的尺寸标注通常包括以下几个要素：尺寸线、箭头、尺寸数字、标记和尺寸公差。

这些要素一般按照固定的格式进行组合。

1. 尺寸线：尺寸线用于表示被标注尺寸的长度和方向，一般采用细实线，其长度应根据需要进行适当延长，以确保标注清晰可见。

2. 箭头：箭头用于指示尺寸的测量起点和方向，一般位于尺寸线的两端，箭头的长度和宽度应根据需要进行适当调整，以确保标注的准确度。

3. 尺寸数字：尺寸数字用于表示被标注尺寸的数值，一般位于尺寸线的中间部分，字体应清晰可辨，字号应根据绘图比例进行选择，以便于读取。

4. 标记：标记用于区分不同类型的尺寸标注，如直径、半径、深度等，一般位于尺寸线和尺寸数字之间，标记应简洁明了，不与其他标注产生混淆。

5. 尺寸公差：尺寸公差用于表示允许的尺寸变动范围，一般位于尺寸数字的上方或下方，采用带圆弧的虚线进行表示，公差的大小应根据产品的工艺要求进行确定。

三、尺寸标注规范的重要性遵循正确的尺寸标注规范对机械设计具有以下重要意义：1. 提高产品质量：准确清晰的尺寸标注有助于生产人员正确理解和执行工艺要求，确保产品的加工和装配精度，降低产品的不合格率。

机械制图-尺寸标注

A
A A A
A
A A A
R
好！
4×
R
不好！
4×
4、内形尺寸与外形尺寸最好分别注在视图的两侧。

好！
不好！

5、尺寸应尽可能标注在反映基本形体形状特征较明显、
位置特征较清楚的视图上。
（1）考虑测量的方便与可能不容易测量容易测量
不容易测量
容易测量
A L
A BL
35
20
这些间距＞7毫米最好不超过10毫米。
尺寸界线超出箭头约2毫米
五、尺寸数字
1、一般应注在尺寸线的上方，也可注在尺寸线的中断处。水平方向字头向上，垂直方向字头向左。
89
正确
错误
正确
错误
89
89
89
30°
16
16
16
16
2、线性尺寸数字的方向，一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，无法避免时应引出标注。 3、尺寸数字不可被任何图线所通过，否则必须将该图线断开。中心线断开
（2）尺寸基准的选择
♣ ♣
♣
应尽量使设计基准与工艺基准重合，以减选择原则：少尺寸误差，保证产品质量。任何一个零件都有长、宽、高三个方向的三方基准：尺寸。因此，每一个零件也应有三个方向的尺寸基准。主辅基准：零件的某个方向可能会有两个或两个以上的基准。一般只有一个是主要基准，其它为次要基准，或称辅助基准。应选择零件上重要几何要素作为主要基准。
二、零件图的尺寸标注
1、尺寸基准的选择尺寸基准一般选择零件上较大的加工面、两零件的结合面、零件的对称平面、重要的平面和轴肩。（1）尺寸基准的种类

尺寸标注国家标准最新规范

尺寸标注国家标准最新规范尺寸标注是工程图纸中的重要组成部分，它确保了产品在制造过程中的精确性和一致性。

根据最新的国家标准，尺寸标注应遵循以下规范：1. 尺寸标注的基本原则：- 尺寸标注应清晰、准确，易于识别。

- 尺寸线应平行于所标注的尺寸方向。

- 尺寸数字应位于尺寸线上方，且不与尺寸线接触。

2. 尺寸线：- 尺寸线应使用细实线绘制。

- 尺寸线应延伸至图框边界，但不应超出。

3. 尺寸数字：- 数字应使用标准字体，大小应与图纸的比例相匹配。

- 数字应书写在尺寸线的上方，与尺寸线平行。

4. 尺寸界线：- 尺寸界线应从尺寸线延伸至被标注对象的边缘。

- 尺寸界线应使用细实线绘制，且与尺寸线垂直。

5. 尺寸符号：- 尺寸符号应使用国家标准规定的符号。

- 符号应清晰可辨，不应与尺寸线或尺寸数字混淆。

6. 尺寸公差：- 尺寸公差应根据产品要求标注在尺寸数字旁边。

- 公差标注应使用国家标准规定的格式。

7. 角度标注：- 角度标注应使用圆弧和箭头表示。

- 角度数值应位于圆弧的中心或旁边。

8. 半径和直径标注：- 半径尺寸应使用小圆圈表示，直径尺寸应使用大圆圈表示。

- 圆圈应位于尺寸线的一侧，与尺寸线垂直。

9. 链式尺寸标注：- 当多个尺寸连续标注时，应使用链式标注方法。

- 链式尺寸标注应保持一致的尺寸线和尺寸界线。

10. 特殊尺寸标注：- 对于特殊形状或复杂结构的尺寸，应根据具体情况采用适当的标注方法。

11. 图纸的整洁性：- 尺寸标注应避免重叠和拥挤，确保图纸整洁、有序。

12. 标注的一致性：- 同一图纸中的尺寸标注应保持一致的格式和风格。

13. 图纸的审查：- 完成尺寸标注后，应进行仔细审查，确保所有尺寸标注符合国家标准和设计要求。

尺寸标注的正确性对于确保产品质量至关重要。

遵循上述规范，可以大大减少制造过程中的错误和返工，提高生产效率。
