• 尺寸标注的基本原则 • 尺寸标注的种类 • 尺寸标注的步骤 • 尺寸标注的注意事项 • 工程图尺寸标注的应用
01 尺寸标注的基本原则
尺寸标注的完整性
完整性
尺寸标注必须完整，不能遗漏任 何必要的尺寸信息。所有需要测 量和确定的尺寸都应在图样上标 注清楚。
示例
在机械工程图中，标注的尺寸应 包括长、宽、高三个方向的尺寸 ，以及必要的角度、半径、直径 等尺寸。
尺寸标注的清晰性
清晰性
尺寸标注应清晰可辨，易于理解。尺 寸线和尺寸数字应清晰、规整，易于 阅读。
示例
尺寸数字应采用标准字体，数字和字 母的高度应符合国家标准的有关规定 。同时，尺寸线应与视图轮廓线分离 ，避免在轮廓线上直接标注尺寸。
尺寸标注的准确性
准确性
尺寸标注应准确无误，不能有任何错误或歧义。标注的尺寸应与设计要求一致， 且与实际情况相符。
这些领域的工程图尺寸标注要求非常高，需要精确地描述 各个部件的尺寸和相对位置，以确保产品的安全性和性能 。
THANKS FOR WATCHING
感谢您的观看
机械制造中，工程图尺寸标注是至关 重要的环节，它能够准确表达零件的 大小、形状和相对位置，确保制造过 程中的精度和准确性。
尺寸标注需要遵循国际标准，使用统 一的符号和单位，以便于不同国家和 地区的工程师进行交流和合作。
尺寸标注的基本知识
5
5
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
（12） 弦长及弧长
︵
20
21
6
30
(1)标注弧长时，应在尺寸数字上方加注符号“⌒ ”。 (2)弦长及弧长的尺寸界线应平行于该弦的垂直平分线，当弧较大 时，尺寸界线可沿径向引出。
（13） 正方形结构
12 12 12
12
1212
表示剖面为正方形结构尺寸时，可在正方形尺寸数字前 加注“” 符号，或用1212表示。
尺寸线成为中心线的延长线 尺寸线与中心线重合 尺寸线与轮廓线重合
(1)尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2)标注线性尺寸时，尺寸线必须与所标注的线段平行。
（5） 尺寸数字
30
30
Φ30 Φ 30
Φ50
(1)线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线 的中断处。 (2)尺寸数字不可能被任何图线通过，当不可避免时必须把图线断开。
（6） 同一张图上，数字及箭头的大小应保持一致
数字与箭头太小
数字与箭头太大
数字要采用标准字体，且书写工整，不得潦草。在同一张图上， 数字及箭头的大小应保持一致。
3. 尺寸标注示例
（1） 线性尺寸 （2） 角度尺寸 （3） 圆的直径 （4） 圆弧半径 （5） 斜度和锥度 （6） 大圆弧 （7） 球面 （8） 板状类零件 （9） 狭小部位的注法 （10） 小半径注法 （11） 小直径注法 （12） 弦长及弧长 （13） 正方形结构 （14） 对称机件
1:5
h h
（5） 斜度和锥度
1:5 30°
1:3 30°
(1)斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 (2)符号的线宽为h/10。
尺寸标注的知识点总结
尺寸标注的知识点总结一、尺寸标注的基本规则在进行尺寸标注时，需要遵循一定的基本规则，以确保标注的准确性和清晰性。
尺寸标注的基本规则包括以下几点：1.尺寸标注应尽量简洁明了，不宜过多或过少，标注应以尽可能少的数字为原则。
2.尺寸标注应按照其在零部件上的重要性，优先级和便于测量来进行规划分配，同一视图上的尺寸应从左到右，从下到上依次排列。
3.尺寸线与尺寸标注数字之间应保持一定的距离，以防形成混乱、交错的局面。
4.对于不宜标尺寸实际尺寸的尺寸，应在标注后加括号，并在括号里注明不宜标注的原因。
5.尺寸标注应详略得当，尽可能少使用"±"符号，以表达出实际需要的尺寸范围。
6.尺寸标注应注意尺寸链的正确规划，不同尺寸应有清晰的引线和指向箭头，以便于理解和查阅。
二、标注方式尺寸标注的方式有两种：基线标注和链线标注。
基线标注是指标注线平行于视图边线的标注方式，优点是标注清晰简便，缺点是当标注线斜率大于45°时，字高较小，不易阅读。
链线标注是指标注线垂直于视图边线的标注方式，能够避免斜率大的标注线，有利于标注数字的阅读清晰，但在狭小的地方不便使用。
在实际工程中，可以根据需要来选择基线标注和链线标注的方式，以确保标注的准确性和清晰性。
三、尺寸链的标注尺寸链是指一组相邻的尺寸标注按照一定顺序排列构成的一种标注形式。
尺寸链的形成要遵循以下规则：1. 尺寸链的起始尺寸应放在最下面，一般包括线性尺寸和基准尺寸，然后根据零件的特点逐渐向上标注。
2. 同一方向的尺寸应标注在一起，以减少标注的个数，提高标注的清晰度。
3. 相互有关联的尺寸应放在同一垂直线上，以便于后期的修改和查找。
4. 尺寸链应采用逐步递进的方式，依次标注出从基准尺寸到终极尺寸的所有尺寸信息。
尺寸链的标注可以帮助人们更清晰地理解零件的形状和尺寸关系，提高工程效率和产品质量。
四、尺寸标注的常见错误在进行尺寸标注时，往往容易出现一些常见的错误，例如：1.尺寸标注偏离了真实的尺寸，导致制造、装配和检验时出现问题。
工程制图--尺寸注法
30° ° 16 16
16
16
线性尺寸数字的方向， ⑵ 线性尺寸数字的方向，一般应按上图所示 方向注写，并尽可能避免在图示30 30° 方向注写，并尽可能避免在图示30°范 围 ⑶ 尺寸数字不可被任 内标注尺寸，无法避免时应引出标注。 内标注尺寸，无法避免时应引出标注。 中心线断开 何图线所通过， 何图线所通过， 否 则必须将该图线 断 开。
d
三、避免出现封闭的尺寸链
c
b
e
d
c
b
d
错误！ 错误！
正确！ 正确！
长度方向的尺寸 b、c、 e 、d 首尾相接，构成一个封闭的尺寸链。 首尾相接，构成一个封闭的尺寸链。 由于加工时， 由于加工时，尺寸 c、d、e 都 会产生误差， 会产生误差，这样所有的误差都会积累 到尺寸 b上，不能保证尺寸 b 的精度要 求。
各类孔的尺寸注法（ 各类孔的尺寸注法（续）
结构名称 尺 寸 标 注 方 法 说 明 圆锥销孔所标 注的尺寸是所配合 的圆锥销的公称直 径，而不一定是图 样中所画的小径或 大径。 大径。
圆锥销孔
倒 角
各类孔的尺寸注法
结构名称 光 孔 尺 寸 标 注 方 法 说 明 深度(符号“ 深度 符号“ 符号 ”) 为10 的4 个圆销孔
符号“ ”为埋 符号“ 头孔， 头孔，埋头孔的尺 寸为φ10×90°。 寸为 × ° 沉 孔 符号“ ”表示 符号“ 沉孔或锪平 , 此处有 沉孔φ12深4.5。 沉孔 深 。
R6 R5 R3
应标注在是圆弧的视图上。 ⑵ 应标注在是圆弧的视图上。
R10 ×R10
标注球面半径时，应在符号R ⑶ 标注球面半径时，应在符号R前加注 符号S 符号S。
⒋
狭小部位尺寸

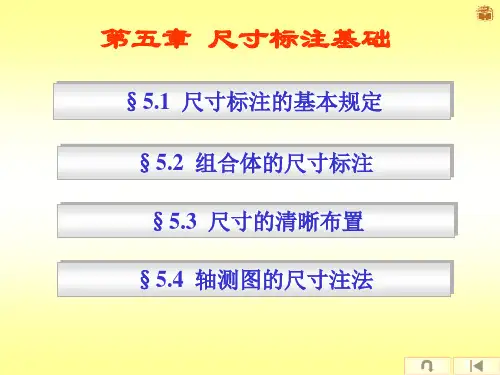

工程制图第五章 尺寸标注基础
(1)尺寸线不能用其它图线代替，一般也不得与其它图线重合或画在其延长线上。 (2)标注线性尺寸时，尺寸线必须与所标注的线段平行。
5. 尺寸数字
30
30
Φ30 Φ 30
Φ50
(1)线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线 的中断处。 (2)尺寸数字不可能被任何图线通过，当不可避免时必须把图线断开。
(a)
ø17 ø9 3ø3
(c)
8
6
6
×
22 R6
ø9
2ø5
6
(b)
26 ø9
R25
(d)
5
6
18
§5.3 尺寸的清晰布置
1.同一形体的尺寸应该尽量集中标注
2.尺寸应该标注在反应形体特征的视图上
3.同轴回转体的直径，应尽量标注在非圆视图上
4.相互平行的尺寸，要使小尺寸靠近图形，大尺寸依次 向外排列，避免尺寸线和尺寸线或尺寸界线相交
1. 截交线和相贯线上不应注尺寸，一般应先标注出原始立 体的定形尺寸，然后标注截平面或相贯线的定位尺寸。
截交线不 应注尺寸
截交线不 应注尺寸
φ
SR
φ
截交线不 应注尺寸
相贯线不 应注尺寸
2. 当组合体以回转面为某方向轮廓时， 一般不注该方向的总体尺寸，而只注回
转中心的定位尺寸和外端的圆弧尺寸。
φ
R
2. 尺寸线终端的放大图
b 57.226
正确
b
h
6b
45°
57.226 57.226 57.226
错误
3. 尺寸界线
轮廓线作尺寸界线
工程制图尺寸标注基本规则
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
工程制图课件：尺寸标注
尺寸标注
第二节 基本体的尺寸标注
尺寸标注
一、立体的尺寸标注 立体的尺寸标注，一般只需注出反映其自身形状大小的定形尺寸。如图4-21所示，长方体需要标注它的长、 宽、高三个尺寸；圆柱和圆锥需要标注它的底圆直径和高度尺寸，并且一般都把这些尺寸注写在反映为非圆的 视图上；一个完整的球只需标注它的直径尺寸SΦ；对于正六棱柱，由于底面六边形的对边与对角距离有固定的 几何关系，因此只需标注它的高度尺寸和对边宽度，而对角尺寸则不需标注或标注后加上括号，作为读图和制 造时的参完整 所谓完整，就是指需要标注的尺寸既不能遗漏、也不能有重复，即每个尺寸在视图中只标注一次。换句话 说，对于一个给定的组合体，无论采取什么方法标注尺寸，其尺寸数量是一定的。在组合体三视图中，需标注 的尺寸包括：定形尺寸、定位尺寸和总体尺寸。 (1) 定形尺寸。确定组合体中各基本体形状大小的尺寸。由于各基本体的形状特征不同，因而其定形尺寸的 数量也各不相同，但同一类基本体的定形尺寸的数量是一定的。 (2) 定位尺寸。确定组合体中各基本体之间相对位置的尺寸。定位尺寸一般与组合体的尺寸基准相联系。一 般情况下，一个组合体往往有长、宽、高三个方向的尺寸基准，所以每个基本体也都应有三个方向的定位尺寸。 (3) 总体尺寸。用于表示组合体外形大小的尺寸，它一般包括组合体的总长、总宽和总高。总体尺寸是一类 很重要的尺寸。为了能知道组合体所占空间的大小，一般都需要标注总体尺寸。 如图4-30所示的组合体，采用了不同的组合方式进行了形体分析。在图4-30(a)中，形体Ⅰ有3个尺寸(内径、 外径、高)；形体Ⅱ 有4个尺寸(半径、宽、高和一个定位尺寸)，但半径尺寸与形体Ⅰ的外径尺寸重复，实际只需 标注3个尺寸；形体Ⅲ 有6个尺寸，由于其右端的两个直径尺寸与形体Ⅰ的内径、外径尺寸重复，故实际只需标
工程制图尺寸标注基本规则
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
工程制图尺寸标注基本规则-工图标尺寸规则
基本规则１、机件得真实大小应以图样上所注得尺寸数值为依据,与图形得大小及绘图得准确度无关。
2、图样中(包括技术要求与其她说明)得尺寸,一般以毫米为单位、以毫米为单位时,不注计量单位得代号或名称,如采用其她单位,则必须注明相应得计量单位得代号或名称、3、图样中所标注得尺寸,为该图样所表示机件得最后完工尺寸,否则应另加说明。
4、机件得每一尺寸,一般只标注一次,并应标注在反映该结构最清晰得图形上。
为了便于图样得绘制、使用与保管,图样均应画在规定幅面与格尺寸标注通常由以下几种基本元素构成,如图8—44所示、5尺寸文字:表示实际测量值。
系统自动计算出测量值,并附加公差、前缀与后缀等。
用户可自定义文字或编辑文字。
6尺寸线:表示标注得范围。
尺寸线两端得起止符表示尺寸得起点与终点。
尺寸线平行所注线段,两端指到尺寸界线上、如图８—４４(ａ)所示。
7起止符:表示测量得起始与结束位置、系统提供多种符号供选用,用户可以创建自定义起止符。
如图8-44(a)所示。
８尺寸界线:从被标注得对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸得三要素１。
尺寸界线——用来限定所注尺寸得范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线、超出尺寸线终端2—3ｍm。
２、尺寸线(含有箭头)—-用细实线绘制、要与所注线段平行、3。
尺寸数字标注尺寸得符号直径用“Ф”表示,球用“ＳФ”、“SR"表示。
半径用“R"表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。
２、标注角度尺寸时:数字一律水平书写,注在尺寸线得中断处、外侧或引出,尺寸线就是圆弧线、实际上根本不就是这样得,数字不必水平书写、３、标注圆与圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆与圆弧时,尺寸线应通过圆心。
尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在内。
工程制图尺寸标注基本规则
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
工程制图--尺寸标注
4).尺寸数字不可被任何图线所通过，否则必须将该图线断开
尺寸标注示例
3、 其它特殊尺寸的标注
3.1 直径与半径的标注
直径尺 寸数字 前加注 符号“Ø”
球面的直径或
半径时，应在 符号“Ø”或 “R”前再加注 符号“S ”
角度尺寸必须注明单位。如图所示。
3.3 小尺寸的标注
3.4 弦长及弧长的Байду номын сангаас注 3.5 对称机件
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
例:
例:
6.极限与配合的标注
1).在零件图上的标注
极限与配合尺寸,常采用基本尺寸后跟所要求的的公差代号,或对 应的偏差值表示
2).在装配图上的标注
在装配图上极限与配合尺寸采用分数形式标注
形、位公差标注示例一
形、位公差标注示例二
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3.尺寸标注的举例
1.形体分析 2.选尺寸基准 3.注定位尺寸
4.标注定形尺寸
5).调整总体尺寸
全部尺 寸
4.尺寸标注的注意事项
工程制图之尺寸标注培训讲义(PPT41页)
工程制图--尺寸标注
讲授: 樊玲芳
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
5).调整培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt 工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
4.标注定形尺寸
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
工 程 制 图 之 尺寸标 注培训 讲义(PPT41页 )培 训 课件培 训讲义 培训ppt教 程管 理课件 教程ppt
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
7.相贯体的尺寸注法
只标注相交回转体的定形、定位尺寸，相贯线的尺寸不再标注
§2 组合体的尺寸标注
3).一般应按上图所示方向注写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
工程制图尺寸标注基本规则
基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
07制图基本知识-尺寸标注规则
1-7 制图基本知识—尺寸标注规则
主讲教师王丹虹
尺寸标注规则小结
一、标注尺寸的原则3.每一尺寸只标注一次， 且标注于反映该结构
最清晰的视图上1.以毫米为单位 （不标单位）
2.标注实际大小，与
画图比例无关二、标注尺寸的四要素及规则
1.四要素
一般垂直于尺寸界限。
细实线,尺寸线:箭头：细长、大小一致尺寸数字：字体合乎国家标准
大小一致不能被图线穿过
超出尺寸线2mm 由轮廓线、轴线处引出。
细实线，尺寸界限：终端为箭头。
1）字头方向
尺寸线水平，字头向上,注于上方尺寸线垂直，字头向左,注于左方尺寸线倾斜，
30度范围内引出标注
2）圆及圆弧尺寸注法
大于半圆，标注直径，加前缀
尺寸线过圆心圆（弧）数量中心线不能做尺寸线大圆弧注法小于等于半圆注标注半径，加前缀R（注于圆弧）
同心同半径的圆弧，标注直径。
(2)同一闭环上半径相等的圆弧不标注数
量。
(1)n 个等径的整圆内
环，标注nx 。
3）小尺寸注法箭头或数字，内侧地方小可注于外侧或引出标注
引出标注
圆点代替箭头
4）角度注法
尺寸线之间间隔均匀
角度尺寸，字头朝上。
尺寸线之间间隔均匀
创作人员：PPT：王丹虹主讲：王丹虹
策划：王丹虹页面设计：王丹虹。
工程制图尺寸标注基本规则-工图标尺寸规则
基本规则１、机件得真实大小应以图样上所注得尺寸数值为依据,与图形得大小及绘图得准确度无关。
2、图样中(包括技术要求与其她说明)得尺寸,一般以毫米为单位、以毫米为单位时,不注计量单位得代号或名称,如采用其她单位,则必须注明相应得计量单位得代号或名称、3、图样中所标注得尺寸,为该图样所表示机件得最后完工尺寸,否则应另加说明。
4、机件得每一尺寸,一般只标注一次,并应标注在反映该结构最清晰得图形上。
为了便于图样得绘制、使用与保管,图样均应画在规定幅面与格尺寸标注通常由以下几种基本元素构成,如图8—44所示、5尺寸文字:表示实际测量值。
系统自动计算出测量值,并附加公差、前缀与后缀等。
用户可自定义文字或编辑文字。
6尺寸线:表示标注得范围。
尺寸线两端得起止符表示尺寸得起点与终点。
尺寸线平行所注线段,两端指到尺寸界线上、如图８—４４(ａ)所示。
7起止符:表示测量得起始与结束位置、系统提供多种符号供选用,用户可以创建自定义起止符。
如图8-44(a)所示。
８尺寸界线:从被标注得对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸得三要素１。
尺寸界线——用来限定所注尺寸得范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线,也可直接用以上线型为尺寸界线、超出尺寸线终端2—3ｍm。
２、尺寸线(含有箭头)—-用细实线绘制、要与所注线段平行、3。
尺寸数字标注尺寸得符号直径用“Ф”表示,球用“ＳФ”、“SR"表示。
半径用“R"表示,方形结构用“□”表示,参考尺寸其数字加注“()”1、标注线性尺寸时:水平方向数字字头朝上;垂直方向数字字头朝左。
２、标注角度尺寸时:数字一律水平书写,注在尺寸线得中断处、外侧或引出,尺寸线就是圆弧线、实际上根本不就是这样得,数字不必水平书写、３、标注圆与圆弧时:圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆与圆弧时,尺寸线应通过圆心。
尺寸数字不能被任何图线穿过;大尺寸在外,小尺寸在内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图尺寸标注基本规则基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。
以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。
用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。
尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。
如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。
系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。
一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。
3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。
2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。
3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
上一篇文章讲到了尺寸的组成，但仅仅了解尺寸组成是远远不够的，在机械制图中尺寸是图形的生命，是图形必不可少的组成部分。
因此本文将详细的讲解关于尺寸的知识。
通过本文我们主要掌握尺寸标注的正确性，即按国家标准标注尺寸。
重点掌握尺寸的组成、典型尺寸的标注。
在学习具体内容之前我们要牢记尺寸标注的原则——正确+完整+清晰+合理。
简单的说尺寸应该包括尺寸线、尺寸线的末端形式、尺寸界线、以及尺寸数字。
以下将分别讲解这四部分内容。
一、尺寸线：尺寸线是用来表示尺寸的度量方向的。
1、线型只用细实线，不能用别的图线替换，同时也不能和其他的线相重合以及画在其他线的延长线上。
2、所标注的尺寸中尺寸线要与所标注的线保持平行。
这里要注意下尺寸线和尺寸界线的区别。
3、轴线或对称中心线可直接利用它们作尺寸界线。
下图所标出的错误均是我们会常犯的一些典型错误。
我们在制图中要严格避免出现这样的错误。
二、尺寸线的末端形式。
这个简单，记下就行了，主要有箭头、45度斜线，小圆点等。
（这里要注意多练习箭头的画法，事实上很多学生箭头画的都很不规范。
）三、尺寸界线：尺寸界线主要表示尺寸的度量范围。
同样需要注意两点：1、和尺寸线一样只用细实线绘制。
2、表示方法：由图形的轮廓线、轴线或对称中心线处引出，也可直接利用它们作尺寸界线。
四、尺寸数字：尺寸数字表示物体尺寸的实际大小。
尺寸数字一般应标注在尺寸线的上方或中断处。
这里要留心标注的方向，尺寸线水平时在尺寸线上方或者中断处，尺寸线竖直时要标在尺寸线左边（具体可以这样理解：将图纸顺时针旋转使要标注的尺寸线水平，这时符合尺寸线水平时标注的要求时就算正确）比如下图中的第五处标注就算错误标法。
下图中还有些典型错误，值得我们注意。
总的来说标注尺寸时要注意以下几个要点：1、注意尺寸数字的方向和位置（1）线性尺寸数字的标注（水平、垂直两个方向）（2）30度范围内的尺寸标注，如图；（3）角度的尺寸数字的标注：水平方向。
2、注意箭头的正确画法图中有两处对箭头的标注进行了说明。
3、注意正确区分定形尺寸和定位尺寸（图中用红色的尺寸数字为定位尺寸）。
总结本文我们在尺寸标注中需要注意和掌握以下几个关键之处：(1) 图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
(2) 物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确程度无关。
(3) 物体的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。
(4) 图样中所注尺寸是该物体最后完工时的尺寸，否则应另加说明。
明确尺寸标注的基本要求。
尽管各种机件结构形状各异，大小尺寸不同，但对它们标注尺寸的基本要求是相同的。
即，“完整”：各类尺寸标注齐全，也不重复；“正确”：尺寸基准选择正确，尺寸数字标注符合国家标准的规定；“清晰”：尺寸布置整齐、布局醒目，便于读图；“合理”：标注的尺寸既符合零件的设计要求，又便于加工测量和检验。
掌握尺寸标注的正确方法和步骤。
这是最重要的一个环节。
第一步:读懂视图,进行形体分析。
有些学生难以正确标注尺寸,主要是未看懂图形，以致乱标注。
因此，要利用“形体分析法”和“线面分析法”读懂视图，想出零件的立体形状，并分析零件是由哪些基本形体所组成的。
例如轴承座(见图一)是由底板、园筒、支撑板、肋板四部分组成。
长度方向尺寸基宽度方向撑板圆筒肋板底板第二步:正确地选择尺寸基准。
尺寸基准的选择，是个十分重要的问题,因为基准选择是否正确,关系到整个零件尺寸标注的合理性。
尺寸基准选择不当,零件的设计要求将无法保证,或给零件的加工测量带来困难。
所谓尺寸基准,就是图样中标准尺寸的起点。
每个零件都有长、宽、高三个方向,每个方向至少应有一个基准。
尺寸基准可按三种内容分类。
一、按其来源分,有设计基准:设计人员根据零件在机器中的位置、作用,为保证其使用性能而确定的基准;工艺基准:根据零件加工工艺过程，为方便装卡定位和测量而确定的基准。
二、按其重要性分，有主要基准：决定零件主要尺寸的基准；辅助基准：为便于加工和测量而附加的基准；三、按几何形式分，有面基准：如零件的底面、端面、对称平面等；线基准：如回转轴线等；点基准：如球心、顶点等。
在基准选择过程中，如零件有对称平面，应尽量选择对称平面为尺寸基准。
例如轴承座左右有对称面，长度方向的基准应选此对称面。
宽度方向没有对称面，但底板、支撑板和圆筒后面平齐作为较重要的端面选定为宽度方面的尺寸基准。
底板的底面一般为安装基面，所以选为高度方向的尺寸基准。
第三步：分别对各部分形体进行尺寸标注。
标注尺寸时，为了避免漏标或者重标，应分别对各部分形体进行尺寸标注。
如标注轴承座图形（见图一）尺寸时，应分别标注底板、圆筒、支撑板、肋板的尺寸。
如标注底板尺寸就一次把底板的长34、宽22、高5、两孔直径2-φ6、两孔的定位尺寸20、14标出，切忌底板的尺寸未标完又去标注支撑板或其它部分的尺寸。
笫四步:标注各部分形体间的定位尺寸和总体尺寸。
如底板到圆筒的中心高35，总长、总宽、总高尺寸等。
第五步:检查。
标注完上述尺寸后要进行全面检查，特别是一些细小结构的尺寸是否注出，尺寸相互间有否矛盾,是否重注、漏注等，如有要进行修改。
为了使尺寸标注做到完整、正确、清晰、合理，方便读图，标注尺寸时要使学生注意以下事项。
（以图一为例）1、尺寸应注在表达该结构形体特征最明显的视图上。
如肋板的形状，左视图表达最明显，所以9、15尺寸应标注在左视图。
2、有关尺寸尽量集中标注。
如底板的宽度22,两孔直径2—φ6、两孔的定位尺寸20、14集中标注在俯视图。
3、同一方向的分段尺寸尺量标在一条线上。
如图中的5、14,5、9等。
4、相互平行的几个的尺寸，小尺寸应注在内边，大尺寸注在外边，如14、22，5、35等。
5、两个视图公有的尺寸最好注在两视图之间。
6、尽量避免从虚线处引出尺寸界线。
7、对于具有园弧面的结构，为了明确园弧的中心和孔的轴线确切位置，通常尺寸只注到中心线位置，而不注总体尺寸。
如图中35。
8、设计中的重要尺寸，要从基准单独直接标出。
重要尺寸主要是指影响零件在整个机器中的工作性能和位置关系的尺寸，如配合表面的尺寸，重要的定位尺寸等。
它们的精度将直接影响零件的使用性能，因此必须直接注出。
如图中的35尺寸应直接标出，不能标注成底板的高度5加30，间接得到35。
9、避免出现封闭的尺寸链。
所谓封闭的尺寸链，就是头尾相接，绕成一整圈的一组尺寸(见图二a)。
这样标注尺寸，使所有的轴向尺寸一环接一环，每个尺寸的精度，都将受到其它环的影响，因而精度难以得到保证，应选择一个不重要的尺寸C不予标出(见图二b)。
（a、错误）（b、正确）图二、不要注成封闭的尺寸链10、标注尺寸要便于加工与测量，尽量符合加工顺序。
机械零件的结构形状千变万化，所以各种类型零件的尺寸标注方法也有所不同，没有一个固定的模式。
这就要要求学生既要严格地执行国家标准《机械制图》中关于尺寸标注的有关规定，在对各类零件标注尺寸时又不能死板硬套，要有一定的灵活性。
在整个《机械制图》教学中，教师都要十分注重尺寸标注的教学。
从基本几何体的尺寸标注开始，到组合体、零件图、装配图的尺寸标注，层层都要把好关。
要选择各类典型零件，对其尺寸基准的选择、尺寸标注进行剖析，使学生掌握一定的规律性。
