便携式气体检测仪培训课件

图文演示结束,谢谢各位！
更多信息，欢迎联系： 北京天泰志远科技有限公司 电话 : 传真 : 010 —52439010 010 — 84775507
公司网址 : www.ttcheer.com
请关注天泰志远官方微信（账号： bjttzy）或微博（用户名：北京天泰志远）
TWA：指正常8 小时工作日、40 小时工作周的时间加权平均
浓度，在此浓度下，几乎所有工人日复一日反复暴露而不至 受到不良影响。 STEL：是指在一个工作日内任何时间不应超过15 分钟时间加 权平均浓度，每日重复暴露不得超过4 次，每次至少间隔60 分钟。
使用和维护注意事项
四合一气体检测仪报警说明 四合一气体检测仪操作规程及注意事项
使用注意事项
硫化氢检测仪为精密仪器，不能随意拆动，以免破坏防爆结构 ； 使用前应详细阅读使用说明书，严格遵守使用方法；特别潮湿
环境中存放请加防潮袋；
防止从高处跌落，或受到剧烈震动；
仪器长时间不用也应定期对仪器进行充电处理（每月一次）；
仪器使用完毕后应关闭电源开关； 一般仪器校正电位器“S1”出厂时已标定好不得随意任意调整 。
气体检测仪使用和维护注意事项
注意经常性的校准和检测
有毒有害气体检测仪也同其它的分析检测仪器一样，都是用相对比较的 方法进行测定的：先用一个零气体和一个标准浓度的气体对仪器进行标
定，得到标准曲线储存于仪器之中，测定时，仪器将待测气体浓度产生
的电信号同标准浓度的电信号进行比较，计算得到准确的气体浓度值。 因此，随时对仪器进行校零，经常性对仪器进行校准都是保证仪器测量
关机操作：
按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示 “off”，随后仪器无显示，仪器关机。
使用注意事项
仪器更换电池或简单维修时应在安全场所进行； 传感器和仪器要注意防水和杂质； 仪器长期不工作时，应关机，臵于干燥、无尘、符合储存温度 的环境中； 调整好的仪器不要随便打开盖。
说明：STEL为英文Short Time Exposure Limit的缩写，TWA为英
文Time-Weighted Average的缩写。
四合一气体检测仪报警说明
注意：对于可燃气、一氧化碳、硫化氢气体，一级报警点设定 值要不能超过二级报警点设定值，如果两者设定值相同，仪器 将执行二级报警功能。 如果有报警发生，报警提示符号 将显示并闪烁，同时相应的 报警符号 (一级) ， (二级)， (氧气低报)， （STEL）， (TWA) 将会按照发生报警的气体类型和等级相应显示。 报警类型 显示（举例） 声音 灯光 振动 一级报警 每秒2声 每秒2次 每2秒一次 二级报警 每秒4声 每秒4次 每秒一次 STEL报警 每秒4声 每秒4次 每秒一次 TWA报警 每秒4声 每秒4次 每秒一次
便携式检测仪
硫化氢气体检测仪报警说明 硫化氢气体检测仪操作规程及注意事项 现场存在的问题
便携式硫化氢气体检测仪操作规程
开启电源：按下电源“开机”触膜键即可接通电源，此时电源 指示灯发光，仪器将有显示； 检查电源电压：电源接通后或在仪器工作过程中，如果蜂鸣器 发出连续叫声，同时液晶显示“LOBAT”字样报警指示灯连续 发光时，说明电压不足，应立即关机进行充电（14~16小时） 或更换电池； 注意：充电工作必须在安全场所进行。 零点校正：如果在新鲜清洁的空气中数字指示不为000。则应 用螺丝刀调整调零电位器“Z1”使显示为000。如果达不到， 或数字跳动变化较大，则说明传感器可能有问题，请更换传感 器。为保证仪器测量精度，以期在使用过程中应定期进行调校 并严格记录。
仪；通常将其附着在衣服上，并把它们戴在身上尽可能低的
部位，但任何情况下都不能高于腰部位臵。 当一组员工或承包商在一起工作或参观时，可以要求其中一 个人佩戴H2S个人探测器或持有一个移动式气体监测仪。 检测仪的报警点设臵在 10 ppm。
硫化氢气体监测仪报警说明
个人的H2S气体探测器的设计寿命一般为两年，到期后报废 ，在有效期内不需要维修，如发生损坏或送回厂家维修或更 换新的个人的H2S气体检测仪。
四合一气体检测仪报警说明
注意：在锁闭报警模式，一旦发生报警，即便离开危险环境， 声、光、振动报警提示将一直保持。如果要解除报警，按下开 /关键即可。
在非锁闭报警模式，一旦发生气体的浓度低于报警设定值，将
自动解除报警。 如果检测气体的浓度超过测量范围，在报警的同时，满量程值 还将闪烁。
使用和维护注意事项
在一年到两年；氧气传感器的寿命最短，大概在一年左右。电化学传感器
的寿命取决于其中电解液的干涸,所以如果长时间不用，将其密封放在较低 温度的环境中可以延长一定的使用寿命。固定式仪器由于体积相对较大， 传感器的寿命也较长一些。因此，要随时对传感器进行检测，尽可能在传 感器的有效期内使用，一旦失效，及时更换。
无论是便携式气体检测仪还是在线固定气体监测仪正确的使用及经 常性的维护不仅可以延长传感器的使用寿命。还可以提供气体检测 仪的检测精度。 注意各类传感器的寿命
各类气体传感器都具有一定的使用年限，即寿命。一般来讲，在便携式仪 器中，LEL传感器的寿命较长，一般可以使用三年左右；光离子化检测仪的 寿命为四年或更长一些；电化学特定气体传感器的寿命相对短一些，一般
所配备的便携式H2S检测仪的有效 期为 2016 年 5 月 14 日，检定证书 中检定时间 2015.05.15 ，有效日 期2016.05.14
气体监测仪检测时间
固定式、便携式安全检测仪器应定期送检；便携式H2S检测仪 、可燃气体检测仪、O2浓度检测仪每半年应进行一次检定， 固定式H2S监测仪每一年应进行一次检定。
使用和维护注意事项
四合一气体检测仪报警说明 四合一气体检测仪操作规程及注意事项
便携式检测仪
硫化氢气体检测仪报警说明 硫化氢气体检测仪操作规程及注意事项 现场存在的问题
现场存在的问题
便携式H2S检测仪在正常待
机的情况下，读数不为零。
现场存在的问题
现场便携式H2S检测仪上阈限报警
值设定为174ppm、 195ppm 。
气体检测仪使用和维护注意事项
注意检测仪器的浓度测量范围
各类有毒有害气体检测器都有其固定的检测范围。只有在其测定 范围内完成测量，才能保证仪器准确地进行测定。而长时间超出
测定范围进行测量，就可能对传感器造成永久性的破坏。比如，
LEL检测器，如果不慎在超过100%LEL的环境中使用，就有可能 彻底烧毁传感器。而有毒气体检测器，长时间工作在较高浓度下 使用也会造成损坏。所以，固定式仪器在使用时如果发出超限信 号，要立即关闭测量电路，以保证传感器的安全。

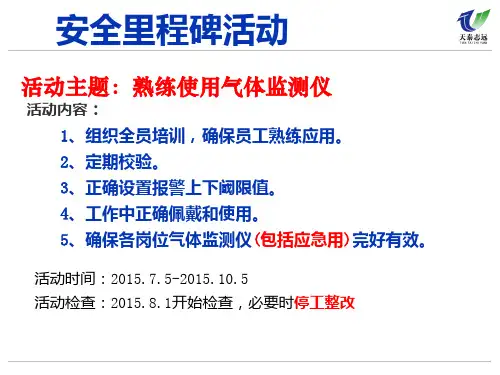

安全里程碑活动
活动主题：熟练使用气体监测仪
活动内容：
1、组织全员培训，确保员工熟练应用。
2、定期校验。 3、正确设置报警上下阈限值。
4、工作中正确佩戴和使用。
5、确保各岗位气体监测仪(包括应急用)完好有效。
活动时间：2015.7.5-2015.10.5 活动检查：2015.8.1开始检查，必要时停工整改
便携式检测仪
硫化氢气体检测仪报警说明 硫化氢气体检测仪操作规程及注意事项 现场存在的问题
便携式四合一气体检测仪
四合一气体检测仪报警说明
气体报警
测仪具有两个瞬时的气体报警等级，二级报警点（可燃气和有毒 气高浓度报警，氧气低浓度报警）比一级报警点（可燃气和有毒 气低浓度报警，氧气高浓度报警）对可燃气和有毒气而言更需要 紧急处理，对于氧气浓度过高或过低同样重要。对于一氧化碳和 硫化氢还有15分钟允许的平均暴露浓度STEL报警点和8小时允许 的平均暴露浓度TWA报警点。 用户可在设臵工作模式中完成对一级报警点，二级报警点，STEL 报警点，TWA报警点和报警锁闭的设臵。
便携式检测仪
——使用和维护注意事项及现场存在的问题
北京天泰志远科技有限公司 2015年9月9日星期三
内容
使用和维护注意事项
四合一气体检测仪报警说明 四合一气体检测仪操作规程及注意事项
便携式检测仪
硫化氢气体检测仪报警说明 硫化氢气体检测仪操作规程及注意事项 现场存在的问题
气体检测仪使用和维护注意事项
准确的必不可少的工作。需要说明的是：目前很多气体检测仪都是可以
更换检测传感器的，但是，这并不意味着一个检测仪可以随时配用不同 的检测仪探头。无论何时，在更换探头时除了需要一定的传感器活化时
间外，还必须对仪器进行重新校准。另外，建议在各类仪器在使用之前
，对仪器用标气进行响应检测，以保证仪器真正起到保护的作用。
使用和维护注意事项
四合一气体检测仪报警说明 四合一气体检测仪操作规程及注意事项
便携式检测仪
硫化氢气体检测仪报警说明 硫化氢气体检测仪操作规程及注意事项 现场存在的问题
便携式硫化氢检测仪
便携式硫化氢气体检测仪报警说明
H2S气体检测仪下阈限值（TWA）为10ppm(14mg/m3) ； 上阈限值（ STEL ）为15ppm(21mg/m3)。 在可能存在H2S的环境里工作的人员必须随时佩戴气体检测
现场存在的问题
便携式H2S检测报警仪
不正常，安全报警下阈
限值为-999ppm。
现场存在的问题
四合一气体检测仪
便携式H2S检测仪、四
合一气体检测仪无电。
现场存在的问题
便携式H2S检测仪过期
未检校验。
现场存在的问题
便携式H2S检测仪损坏
便携式H2S检测仪操作按键失效
现场存在的问题
Fra Baidu bibliotek
现场备用的 H2S 检测仪未校
四合一气体检测仪报警说明 四合一气体检测仪操作规程及注意事项
便携式检测仪
硫化氢气体检测仪报警说明 硫化氢气体检测仪操作规程及注意事项 现场存在的问题
四合一气体检测仪操作规程
开机操作：
按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣 器响一声，仪器开机； LCD显示版本号，同时进行预热和自检； 预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认 仪器运行正常； 确认确实在抽新鲜空气，确认氧气指示计的指示值确实为 20.9%； 将取样管端部插入测试点中，待测试值变化稳定后，读数并记 录； 从测试点中拿出取样管，臵于空气中，待LED显示值回复到空 气中状态后，再进行下一测试点测试。
验及无质量证明书、合格证、
使用说明书等。
现场存在的问题
H2S气体检测仪佩戴位臵不合
适。
不清楚四合一气体检测仪报
警设定值怎么查看，未进行过
相关仪器使用培训。
现场存在的问题
便 携 式 H2S 检 测 仪 有 效 期 至
2016年10月10日。
现场存在的问题
所配备的便携式H2S检测仪的有效 期为2016年4月21日，但在检定 证书中检定时间2015.04.22，有 效日期2016.04.21
便携式硫化氢气体检测仪操作规程
正常检测：开机并在空气中调节000显示后即可进行正常测试 。此时测试气体是从仪器前面窗口扩散进取的仪器周围环境的 硫化氢气体含量。如果需要测量操作人员不能进入地区的硫化
氢含量时，可将本机采样管接入吸气嘴，将采样头伸到被测地
点，按动“开泵”触摸开关，泵开始工作时开泵指示灯发出红 光，此时仪器测量气体是从吸入嘴吸入的硫化氢气体含量。 注意：防止接头处漏气，不可将赃物和液体吸入仪器内。
气体检测仪使用和维护注意事项
注意各种不同传感器间的检测干扰
一般而言，每种传感器都对应一个特定的检测气体，但任何一种 气体检测仪也不可能是绝对特效的。因此，在选择一种气体传感
器时，都应当尽可能了解其它气体对该传感器的检测干扰，以保
证它对于特定气体的准确检测。
使用和维护注意事项
四合一气体检测仪报警说明 四合一气体检测仪操作规程及注意事项
