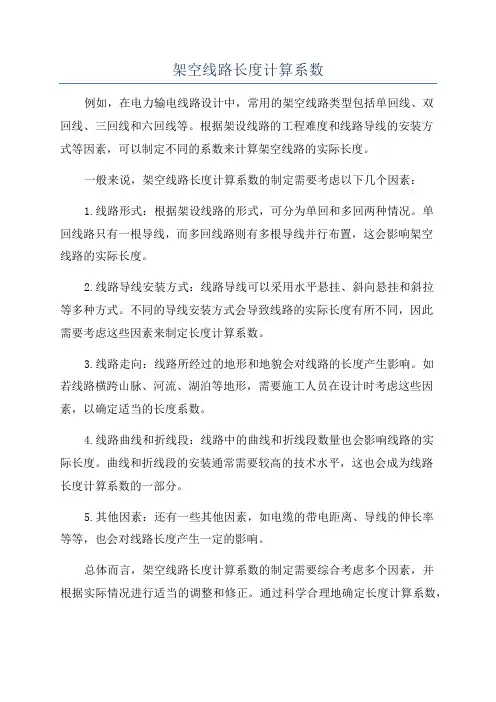

架空输电线路常用计算
架空线路长度计算系数
架空线路长度计算系数
例如，在电力输电线路设计中，常用的架空线路类型包括单回线、双
回线、三回线和六回线等。
根据架设线路的工程难度和线路导线的安装方
式等因素，可以制定不同的系数来计算架空线路的实际长度。
一般来说，架空线路长度计算系数的制定需要考虑以下几个因素：
1.线路形式：根据架设线路的形式，可分为单回和多回两种情况。
单
回线路只有一根导线，而多回线路则有多根导线并行布置，这会影响架空
线路的实际长度。
2.线路导线安装方式：线路导线可以采用水平悬挂、斜向悬挂和斜拉
等多种方式。
不同的导线安装方式会导致线路的实际长度有所不同，因此
需要考虑这些因素来制定长度计算系数。
3.线路走向：线路所经过的地形和地貌会对线路的长度产生影响。
如
若线路横跨山脉、河流、湖泊等地形，需要施工人员在设计时考虑这些因素，以确定适当的长度系数。
4.线路曲线和折线段：线路中的曲线和折线段数量也会影响线路的实
际长度。
曲线和折线段的安装通常需要较高的技术水平，这也会成为线路
长度计算系数的一部分。
5.其他因素：还有一些其他因素，如电缆的带电距离、导线的伸长率
等等，也会对线路长度产生一定的影响。
总体而言，架空线路长度计算系数的制定需要综合考虑多个因素，并
根据实际情况进行适当的调整和修正。
通过科学合理地确定长度计算系数，
可以准确预估和计算架空线路的实际长度，为架设线路的设计和施工提供科学的依据。
架空线常用计算公式和应用举例
架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。
这些方法可以从教材或手册中找到。
但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。
本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。
本书的基本内容主要取材于参考文献，部分取材于网络。
所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。
2. GB50061-97 《66kV及以下架空电力线路设计规范》。
3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。
4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。
5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。
6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。
7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。
8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。
9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。
10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。
11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。
由于个人水平所限，书中难免出现错误，请识者不吝指正。
四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例 安岳供电公司 李荣久第一章 电力线路的导线和设计气象条件第一节 导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。
架空线弧垂计算公式
架空线弧垂计算公式一、引言架空线是指高压电力线路、电缆线路等悬空在空中的输电线路。
在设计和施工过程中，需要进行线弧垂计算，以确保线路的安全运行。
本文将介绍一种常用的架空线弧垂计算公式。
二、线弧垂的定义线弧垂是指架空线路两个支柱间的导线在自重和外力作用下的垂直偏移量。
线弧垂的大小与线路的材料、跨距、温度和风速等因素有关。
三、架空线弧垂计算公式架空线弧垂的计算公式可以通过力学原理推导得到。
一种常用的计算公式如下：线弧垂 = (L^2 * w)/(8 * T)其中，L表示两个支柱间的跨距，w表示线路的单位长度重量，T表示线路的张力。
四、公式的解释1. 跨距（L）：跨距是指架空线路两个支柱之间的距离。
跨距的大小决定了线弧垂的大小，通常以米（m）为单位。
2. 单位长度重量（w）：单位长度重量是指线路每米长度的重量。
单位长度重量的大小与线路的材料有关，通常以千克/米（kg/m）为单位。
3. 张力（T）：张力是指线路受到的拉力。
张力的大小与线路的材料、跨距、温度和风速等因素有关，通常以牛顿（N）为单位。
五、应用示例为了更好地理解架空线弧垂计算公式的应用，下面给出一个示例。
假设某条架空线路的跨距为100米，单位长度重量为1千克/米，张力为1000牛顿。
根据上述公式，可以计算出线弧垂的大小为：线弧垂 = (100^2 * 1)/(8 * 1000) = 1.25米因此，在该示例中，线弧垂的大小为1.25米。
六、注意事项1. 在实际应用中，还需考虑其他因素对线弧垂的影响，如温度、风速等。
可以根据实际情况进行修正计算。
2. 线弧垂的大小应符合相关的设计规范。
不同类型的线路在设计时会有不同的线弧垂要求。
3. 在施工过程中，应注意线路的材料、张力等参数的准确测量，以保证计算结果的准确性。
七、总结架空线弧垂计算公式是设计和施工过程中的重要工具，可以帮助工程师准确计算线路的线弧垂。
通过合理的线弧垂计算，可以确保线路的安全运行，提高电力系统的可靠性和稳定性。
架空输电线路设计实用计算公式
斜抛物线方程系列公式 悬挂曲线方程：βσγcos 2)(0x l x xtg y --= 任一点弧垂：⎥⎦⎤⎢⎣⎡-=-=20)(4cos 2)(l x lx f x l x f m x βσγ 最大弧垂：βσγcos 80221l f f m == 发生在档距中央 档内线长：203224cos cos σβγβl l L += 任一点应力：βγβσγβσσtg x l x l x 2)2(cos 8)2(cos 0220---+= 悬挂点应力：)2(cos 2cos 800220h f h l COS m B A γβσγβσγβσσσ+=+= 悬挂点垂向应力：βγσγcos a A = βγσγcos b B = 两点应力关系：)(2112y y -=-γσσ 最低点至两点悬挂点的水平距离：βγσsin 210-=a βγσs i n 210+=b 悬点处架空线的倾斜角：βσγβθcos 20l tg tg A -= βσγβθcos 20l tg tg B += 代表档距：∑∑===n i i n i i r x ll l 101230cos cos 1ββ 代表高差角：∑∑===n i i i n i i r l l 00000cos cos ββ 垂直档距公式：⎥⎦⎤⎢⎣⎡-+=22110l h l h l l v h v γσ架空线的比载自重比载：()31100,0-⨯=Aqg γ )(m MP a 冰重比载：()3210)(728.270,-⨯+=Ab d b b γ )(m MP a 垂直总比载：()()()0,0,00,213b b γγγ+= )(m MP a无冰风压比载：()32410sin ,0-⨯=θμαβγAW d v v sc f c )(m MP a 覆冰风压比载:()32510sin )2(,-⨯+=θμαβγAW d d v b v sc f c )(m MP a 无冰综合比载：()()()v v ,00,0,024216γγγ+= )(m MP a 覆冰综合比载：()()()()v b v v b ,],00,0[,252217γγγγ++= )(m MP a临界档距：[][][]βσγσγβασσ3202000cos )(cos ][][24⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-⎪⎪⎭⎫ ⎝⎛-+-=i i j j l j i j ij E t t E l应力状态方程：()1221322112232222cos 24cos 24cos t t E l E l E ---=-βασβγσσβγσ 漩涡的交替频率：d v sf s = N 阶固有振动频率：mT m T l n f n 0012λ== nl 2=λ 方振垂安装位置计算：22220N M N M s λλλλ+⨯= m T Sv d M N M 22=λ m T Sv d N M N 22=λ。
(实用标准)架空输电线路电气全参数计算
架空输电线路电气参数计算文档大全一、提资参数表格式文档大全二、线路参数的计算：1.3倍。
导线的直流电阻可在导线产品样本中查到。
当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。
多分裂导线以此类推。
X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779r文档大全r－导线的半径，（m）。
2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。
文档大全3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。
c′。
dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。
b′。
d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。
a′。
R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。
(实用标准)架空输电线路电气全参数计算
架空输电线路电气参数计算文案大全一、提资参数表格式文案大全二、线路参数的计算：1.3倍。
导线的直流电阻可在导线产品样本中查到。
当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。
多分裂导线以此类推。
X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779r文案大全r－导线的半径，（m）。
2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。
文案大全3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。
c′。
dm＝12√（d ab d ac d ab′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。
b′。
d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。
a′。
R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。
架空线路公式
导线截面的选择1、按经济电流密度选择线路的投资总费用Z1式中Z1 =(F0+αΑ)ＬF0—与导线截面无关的线路单位长费用；α—与导线截面相关的线路单位长度单位截面的费用；Α—导线的截面积；Ｌ—线路长度。
线路的年运行费用包括折旧费，检修维护费和管理费等，可用百分比b 表示为线路的年电能损耗费用（不考虑电晕损失）：若投资回收年限为n得到导线的经济截面A n经济电流密度J n我国的经济电流密度可以按表查取。
2、按电压损耗校验在不考虑线路电压损耗的横分量时，线路电压、输送功率、功率因数、电压损耗百分数、导线电阻率以及线路长度与导线截面的关系，可用下式表示3、按导线允许电流校验（1）按导线的允许最大工作电流校验导线的允许最大工作电流为其中（2）按短路电流校验根据短路电流的热效应，要求导线的最小截面为4、按电晕条件校验超高压输电线路的导线表面电场强度很高，以至超过周围空气的放电强度，使空气电离形成局部放电，这种现象称为电晕。
电晕可以引起无线电干扰、可听噪声、导线震动等，还会产生有功功率损耗。
导线的电晕随外加电压的升高而出现、加剧。
导线表面开始发生局部放电时的电压，称为起始电晕电压。
导线表面全面发生电晕时的电压，称为临界电晕电压，相应的电场强度称为临界电场强。
倒显得临界电晕电场强，与其直径、表面状况及大气条件等有关。
根据理论分析及试验所的结果，海拔不超过1000m 的地区，如导线直径不小于下表所列数值，一般不必验算电晕。
绝缘子和绝缘子串1、绝缘子的许用荷载绝缘子的许用荷载当绝缘子所受荷载大于其许用荷载时，除可更换大吨位绝缘子外，还可以采取双串和多串联解决。
所需串数N悬垂串片数计算：一般地区单位工作电压所要求的泄露电流（泄露比距）：海拔高度1000m~3500m 的地区悬垂串的绝缘子数量按下式计算。
气象参数1、风速的此时换算欲将 4 次定时2 分钟平均风速V2换算成连续自记10 分钟平均风速V10,v需要搜集到两种观测方法的平行观测记录，然后通过相关分析建立二者之间的回归方程式。
(标准)架空输电线路电气参数计算解析
架空输电线路电气参数计算一、提资参数表格式二、线路参数的计算：1.3倍。
导线的直流电阻可在导线产品样本中查到。
当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。
多分裂导线以此类推。
1）单回路单导线的正序电抗：X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779rr－导线的半径，（m）。
2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。
3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。
c′。
dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。
b′。
d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。
a′。
R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。
10kv架空线路载流量计算公式
10kv架空线路载流量计算公式10kV架空线路载流量计算公式引言：架空线路是输电线路中常见的一种形式，其承载电流能力是设计和运行过程中需要准确计算的重要参数。
本文将介绍10kV架空线路载流量的计算公式，以帮助读者了解和应用该公式。
一、计算公式概述10kV架空线路的载流量计算公式如下：载流量（A）= 线路额定电流（A）× 线路载流量系数其中，线路额定电流是线路设计时所能承载的最大电流，单位为安培（A）；线路载流量系数则是考虑线路温度、风速、导线间距等因素对线路额定电流的影响，是一个无单位的系数。
二、线路额定电流的计算线路额定电流是指在正常运行条件下，线路所能承受的最大电流。
其计算需要考虑多个因素，包括导线截面积、线路长度、电流密度等。
一般情况下，可以采用如下公式计算线路额定电流：线路额定电流（A）= 导线截面积（mm²）× 电流密度（A/mm²）三、线路载流量系数的确定线路载流量系数是考虑线路温度、风速、导线间距等因素对线路额定电流的影响，并将其转化为一个无单位的系数。
具体的计算方法因不同的线路而异，以下是一些常见的线路载流量系数计算方法：1. 温度系数温度对线路导线的导电性能有一定影响，一般情况下，导线在高温下的电阻率会增加，从而导致电流减小。
因此，需要根据线路所处的环境温度，通过查表或计算得到相应的温度系数，并乘以线路额定电流，得到考虑温度因素后的线路载流量。
2. 风速系数风速对线路导线的冷却效果有一定影响，一般情况下，风速越大，导线冷却效果越好，从而承载的电流越大。
因此，需要根据线路所处的风速环境，通过查表或计算得到相应的风速系数，并乘以线路额定电流，得到考虑风速因素后的线路载流量。
3. 导线间距系数导线间距对线路导线的热交换有一定影响，一般情况下，导线间距越小，热交换越差，从而承载的电流越小。
因此，需要根据线路导线间距，通过查表或计算得到相应的导线间距系数，并乘以线路额定电流，得到考虑导线间距因素后的线路载流量。
输电线路设计计算公式汇总
输电线路设计计算公式汇总均布荷载下架空线的计算在高压架空线路的设计中，不同气象条件下架空线的弧垂、应力、和线长占有十分重要的位置，是输电线路力学研究的主要内容。
这是因为架空线的弧垂和应力直接影响着线路的正常安全运行，而架空线线长微小的变化和误差都会引起弧垂和应力相当大的改变。
设计弧垂小，架空线的拉应力就大，振动现象加剧，安全系数减少，同时杆塔荷载增大因而要求强度提高。
设计弧垂过大，满足对地距离所需杆塔高度增加，线路投资增大，而且架空线的风摆、舞动和跳跃会造成线路停电事故，若加大塔头尺寸，必然会使投资再度提高。
因此设计合适的弧垂是十分重要的。
架空线悬链方程的积分普遍形式假设一：架空线是没有刚度的柔性索链，只承受拉力而不承受弯矩。
假设二：作用在架空线上的荷载沿其线长均布；悬挂在两基杆塔间的架空线呈悬链线形状。
= -------X —(A)阳4T架空线悬祎酣线覺力国(“分當悴受由力的平衡原理可得到一下结论：1、架空线上任意一点C处的轴向应力b x的水平分量等于弧垂最低点处的轴向应力6 0, 即架空线上轴向应力的水平分量处处相等。
b x 9= b 02、架空线上任意一点轴向应力的垂直分量等于该点到弧垂最低点间线长与比载Y之积。
b X 9= Y推导出：即(4-3)由(4-3)推导出(4-4)结论：当比值Y b0一定时，架空线上任一点处的斜率于该点至弧垂最低点之间的线长成正比。
最后推到得到架空线悬链方程的普遍积分形式。
C1、C2为积分常数，其值取决于坐标系的原点位置。
y ch (x C1) C2 (4-5)等高悬点架空线的弧垂、线长和应力等高悬点架空线的悬链方程等高悬点是指架空线的两个挂点高度相同。
由于对称性，等高悬点架空线的弧垂最低点位于档距中央，将坐标原点取在该点，如图：图42等詬悬点架空线的怂链线（4-6）由上式可以看出，架空线的悬链线具体形状完全由比值b 0 / 丫决定，即无论何种架空线、何种气象条件。
架空线的荷载计算公式
架空线的荷载计算公式架空线是指在空中悬挂的输电线路，通常用于输送电力或通信信号。
在设计和施工过程中，需要对架空线的荷载进行计算，以确保其安全可靠地运行。
荷载计算是架空线设计的重要环节，它涉及到多个因素，包括线路的长度、跨越的距离、杆塔的高度、线杆的材料和结构等。
在本文中，我们将介绍架空线的荷载计算公式及其应用。
首先，我们需要了解架空线的荷载是如何产生的。
架空线在运行过程中会受到多种荷载的作用，包括自重荷载、风荷载、冰荷载等。
其中，风荷载是最主要的荷载之一，它是由于风的作用而产生的。
风荷载的大小与风速、线路的高度、线杆的形状和材料等因素有关。
因此，我们需要对风荷载进行详细的计算。
风荷载的计算公式可以根据国家标准或相关规范进行确定。
一般来说，风荷载的计算公式包括了风速、线路的高度、线杆的形状系数等因素。
其中，风速是指设计基准风速，它可以根据当地的气象数据进行确定。
线路的高度是指线杆的高度，它是影响风荷载大小的重要因素。
线杆的形状系数是指线杆在风场中的形状对风荷载的影响系数，它可以通过相关公式进行计算。
除了风荷载，架空线还会受到自重荷载和冰荷载的作用。
自重荷载是指线路本身的重量产生的荷载，它可以通过线杆和导线的重量进行计算。
冰荷载是指冰雪覆盖在导线上产生的荷载，它可以通过当地的气象数据和规范进行确定。
综合考虑风荷载、自重荷载和冰荷载等因素，我们可以得到架空线的总荷载。
架空线的总荷载可以通过以下公式进行计算：P = Pf + Pg + Pi。
其中，P表示架空线的总荷载，Pf表示风荷载，Pg表示自重荷载，Pi表示冰荷载。
通过这个公式，我们可以得到架空线在设计工程中所受的总荷载，从而为线路的设计和施工提供重要的参考依据。
在实际工程中，架空线的荷载计算是一个复杂的工作，它需要考虑多种因素并进行详细的计算。
在进行荷载计算时，我们需要充分了解线路的设计要求、当地的气象条件、线杆和导线的材料和结构等因素，从而确定合理的荷载计算公式和参数。
架空输电线路风偏计算精品文档33页
水平档距 m
≤200 250 300 350 400 450 500 ≥550
校验杆塔间隙用α 0.80 0.74 0.70 0.67 0.65 0.63 0.62 0.61
二、风偏计算基本参数
风电线综合比载g6计算
g6
g2 g2
1
4
式中： g1 电线自重比载（N/m.mm2） g4 电线的风比载（N/m.mm2）
二、风偏计算基本参数
（1）比载 （N/m.mm2） 比载是电线单位长度、单位截面上的荷载
自重比载
g1
冰重比载
g2
自重冰重综合比载 g3
风比载
g4
覆冰后风比载
g5
自重风重综合比载 g6
覆冰、风综合比载 g7
二、风偏计算基本参数
比载以荷载方向分类 分为垂直比载、水平比载、综合比载。
垂直比载有 g1、g2、g3 水平比载有 g4、g5 综合比载有 g6、g7
＝tg 1 h
L
三、档距中导线风偏
导线风偏计算中任一点对地弧垂计算：
f g6l1l2
2cos
式中：
f 电线任意一点弧垂（m）
g6 电线综合比载（N/mm2） b 电线应力 （N/mm2）
g1 电线自重比载（N/mm2）
l1、l2 距两侧杆塔的距离（m）
h 电线悬挂点高差（m）
β 高差角
四、直线塔悬垂绝缘子串风偏
绝缘子串风偏计算：
tg1
p 2
Sg4lh
2Ts
in 2
W 2
Sg1lv
WJ
式中：Pλ 绝缘子串风压（N） Wλ 绝缘子串重量（N） S 电线截面 （mm2）
g1 电线自重比载（N/mm2） g4 电线风压比载（N/mm2）
110kv及以上架空线路输电工程计算规则
110kv及以上架空线路输电工程计算规则110kv及以上架空线路输电工程计算规则是在输电工程中用于设计和计算架空线路的一套准则和规范。
这些规则旨在确保架空线路的设计满足电力系统的输电要求，同时保证线路的安全、可靠和经济性。
根据电力系统的负荷需求和输电距离，确定输电线路的额定电压等级为110kv及以上。
设计过程中需要考虑电力负荷的大小、线路的长度、承载能力等因素，以确定合适的电压等级。
根据所选定的电压等级，选择适当的导线材料和型号。
导线材料的选择需要考虑电阻、电抗、导热、机械强度等因素。
根据导线的截面积、电阻、电抗等参数，计算导线的负荷能力、短路能力和流态稳定性。
还需考虑架空线路的安装方式和绝缘方式。
安装方式可以选择为一段塔杆或两段塔杆，根据地形和线路长度决定。
绝缘方式可以选择杆侧绝缘、导线绕片绝缘或串列绝缘，根据线路电压等级和环境要求选择合适的绝缘方式。
在计算过程中，需要考虑导线的过载能力、短路能力和电压降等参数。
通过计算，可以确定导线的截面积、跨越距离、塔杆高度和间距等参数。
同时，还需要考虑冰、风、地形等外部环境因素对导线的影响，以保证线路的安全运行。
在设计完毕后，还需要进行检查和验证，确保设计满足相应的国家和行业标准。
这些标准通常包括输电线路的安全距离、可靠性指标、保护装置要求等，以确保输电线路在运行过程中达到安全、可靠和经济的要求。
110kv及以上架空线路输电工程计算规则是为了确保输电线路的设计满足电力系统的输电要求而制定的准则和规范。
通过合理选择电压等级、导线材料和型号，考虑安装方式和绝缘方式，进行对各种参数的计算和验证，确保线路的安全、可靠和经济运行。
110kv及以上架空线路输电工程计算规则
110kv及以上架空线路输电工程计算规则
110kv及以上架空线路输电工程计算规则包括以下内容：
1. 基础工程：根据不同的地质条件和基础类型，采用不同的计算方法。
例如，对于岩石基础，需要根据岩石的种类、风化程度、承载力等因素进行计算；对于土基础，需要根据土壤的种类、承载力、地下水位等因素进行计算。
2. 杆塔工程：根据杆塔的种类、高度、重量等因素进行计算。
例如，对于自立式铁塔，需要考虑铁塔的重量、重心位置、风载等因素；对于拉线式铁塔，需要考虑拉线的长度、角度、材料等因素。
3. 架线工程：根据导线的种类、截面积、张力等因素进行计算。
例如，对于钢芯铝绞线，需要根据钢芯和铝线的截面积、弹性模量等因素进行计算；对于光纤复合架空地线，需要根据光纤的种类、截面积、张力等因素进行计算。
4. 接地工程：根据土壤的电阻率、接地电阻的要求等因素进行计算。
例如，对于一般土壤，需要根据土壤的电阻率、接地体的长度、埋深等因素进行计算；对于高电阻率土壤，可能需要采用降阻剂或其他辅助措施。
5. 其他工程：包括通道清理、通道占地补偿、树木砍伐、建筑物拆迁等。
这些工程的费用需要根据具体情况进行估算。
总之，110kv及以上架空线路输电工程计算规则是一个复杂而细致的过程，需要综合考虑多种因素。
在实际操作中，建议咨询专业的电力工程师或相关机构以获取准确的信息和指导。
1。
经典：架空输电线路风偏计算
风偏是导线弧垂以档距两侧导线悬挂点连线为轴旋转。
24
三、档距中导线风偏
电线上档距中央的弧垂（最大）计算：
f g6 L2
8 cos
式中：f 电线任意一点弧垂（m） g1 电线自重比载（N/mm2） b 电线应力 （N/mm2） g1 电线自重比载（N/mm2） L 档距（m） h 电线悬挂点高差（m） β 高差角
g 重力加速度 g = 9.80665 α 风压不均匀系数 K 电线体型系数
d＜17mm K=1.2 d≧17mm K=1.1
10
二、风偏计算基本参数
覆冰后风比载g5计算
g5KV 126 S d2bg10 3
式中： g4 电线上风比载（N/m.mm2） V 大风风速 （m/s） S 电线截面（mm2） d 电线外径 （mm）
P2
自重冰重综合
P3
风
P4
覆冰后风
P5
自重风重
P6
覆冰、风
P7
pgS
15
二、风偏计算基本参数
（2）应力 （N/mm2）
应力σ是电线单位截面上所受的力
电线张力T是应力与截面的乘积
TS
σ
16
二、风偏计算基本参数
不同的气象条件下，导线有不同的应力。 在线路档距中，电线弧垂上各点的应力是 不相同的，施工图设计应力表是指电线弧垂最 低点单位截面所受的力。
水平档距 m
≤200 250 300 350 400 450 500 ≥550
校验杆塔间隙用α 0.80 0.74 0.70 0.67 0.65 0.63 0.62 0.61
12
二、风偏计算基本参数
风电线综合比载g6计算
g6
g2 g2
架空输电线路风偏计算
g1 2 K
式中：
K
电线应力 （N/mm2） K值（x10-4）
g1 电线自重比载（N/m.mm2）
三、档距中导线风偏
档距中央的弧
θ
垂（最大）计
算：
β
三、档距中导线风偏
电线风偏角计算：
g4 tg g1
1
式中： β 电线风偏角（度） g1 电线自重比载（N/mm2） g4 风比载（N/mm2）
β 高差角
h ＝tg L
1
三、档距中导线风偏
导线风偏计算中任一点对地弧垂计算：
式中：
f 电线任意一点弧垂（m）
g 6 l1 l2 f 2 cos
g6 电线综合比载（N/mm2） b 电线应力 （N/mm2） g1 电线自重比载（N/mm2）
l1、l2 距两侧杆塔的距离（m） h 电线悬挂点高差（m）
二、风偏计算基本参数
（1）比载 （N/m.mm2）
比载是电线单位长度、单位截面上的荷载
自重比载 冰重比载 自重冰重综合比载 风比载 覆冰后风比载 自重风重综合比载 覆冰、风综合比载 g1 g2 g3 g4 g5 g6 g7
二、风偏计算基本参数
比载以荷载方向分类
分为垂直比载、水平比载、综合比载。
四、直线塔悬垂绝缘子串风偏
垂直档距计算：
lv l h
h1
g1 l1
h2 l2
Lh 水平档距（m）
g1 电线自重比载（N/mm2）
式中： Lv 垂直档距（m）
σ 电线应力 （N/mm2） h1、h2 l1、l2
架空输电线路电气参数计算
架空输电线路电气参数计算
架空输电线路是一种常见的电力输送方式，通过悬挂在电力杆上的导
线将电能从发电厂输送到用户。
架空输电线路的电气参数计算是为了保证
线路的安全、稳定运行，以及合理优化线路电气参数，从而提高输电效率
和系统可靠性。
架空输电线路的电气参数主要包括线路电阻、电感和电容。
电阻是导
线电流通过导线时消耗的能量，是由导线材料的电阻率和导线长度决定的。
电感是导线所产生的自感电压，是由导线所形成的线圈的线圈数和电流变
化速度所决定的。
电容是导线所产生的电容电压，是由导线和大地之间的
电容耦合形成的。
在架空输电线路的电气参数计算中，还需要考虑周围环境的影响。
例如，导线周围的温度和湿度会影响导线的电阻和电容特性。
此外，导线的
挂高和距离也会影响导线的电感和电容特性。
适当考虑这些因素并进行合
理的修正，可以更准确地计算架空输电线路的电气参数。
在实际的架空输电线路设计中，需要根据具体的工程要求和现场条件，综合考虑安全、经济和可靠性等因素，选择合适的导线截面积、悬挂高度
以及导线间距等参数。
通过电气参数计算，可以为线路设计和施工提供科
学依据，确保线路能够正常运行，并实现电力输送的效果。
总之，架空输电线路的电气参数计算是保证线路安全、稳定运行的重
要环节。
通过计算电阻、电感和电容等参数，可以为线路设计和施工提供
科学依据，优化线路参数，提高电力输送效率和系统可靠性。
同时，还需
要考虑周围环境的影响，综合考虑安全、经济和可靠性等因素，选择合适
的线路参数。
