变压器主要是由哪几部分组成
变压器骨架各部分功能详解
变压器骨架各部分功能详解变压器是一种用来改变交流电电压的设备，它主要由骨架、绕组和冷却系统组成。
骨架是变压器的支撑结构，它对变压器的性能和使用寿命有重要影响。
下面将详细解释变压器骨架的各个部分的功能。
1.铁芯：铁芯是变压器骨架的主要组成部分，它通常由硅钢片叠压而成。
铁芯的主要功能是导磁，即通过铁芯使得磁场由绕组传导出来。
铁芯还能够减小磁通漏磁和损耗，提高变压器的效率。
另外，铁芯还具有抗短路能力，能够承受较大的短路电流而不损坏。
2.铁芯上下框架：铁芯上下框架是变压器骨架的一部分，它主要用来固定和支撑铁芯。
同时，铁芯上下框架还起到集中磁场的作用，使得磁通更加集中，减小磁通的漏磁。
3.绕组支撑架：绕组支撑架是变压器骨架的另一部分，主要用来支撑和固定绕组。
绕组支撑架通常采用坚固的绝缘材料制成，能够承受绕组的重量和磁力作用。
同时，绕组支撑架还可以隔离绕组和铁芯，减小电磁感应引起的涡流损耗。
4.弹性支撑件：弹性支撑件主要用于减小变压器骨架的振动和噪音。
它通常由橡胶或弹簧等材料制成，能够吸收和减缓变压器的振动，保证变压器的正常运行。
5.弧垛：弧垛是变压器骨架的一部分，主要用于支撑绕组支架和铁芯上下框架。
它具有良好的机械强度和刚度，能够承受变压器的重量和外部荷载。
6.端板：端板位于变压器的两端，主要用来固定和封闭变压器。
端板通常由钢板制成，具有足够的机械强度，能够承受变压器的压力和外部负荷。
7.接地脚：接地脚是变压器骨架的一部分，用来连接变压器与地面，起到接地保护的作用。
通过接地脚，当变压器发生故障或漏电时，能够及时将电流导入地面，保证人身安全和设备的正常运行。
总之，变压器骨架的各个部分在变压器中起到支撑和固定的作用，保证变压器的正常运行和安全性能。
同时，它们还能减小磁通漏磁和涡流损耗，提高变压器的效率。
因此，合理设计和制造变压器骨架对于确保变压器的性能和使用寿命具有重要意义。
变压器成分结构
变压器成分结构变压器组成部件包括器身（铁芯、绕组、绝缘、引线）、变压器油、油箱和冷却装置、调压装置、保护装置（吸湿器、安全气道、气体继电器、储油柜及测温装置等）和出线套管。
1.铁芯[2]铁芯是变压器中主要的磁路部分。
通常由含硅量较高，厚度分别为 mm\\ mm，由表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。
铁芯分为铁芯柱和横片两部分，铁芯柱套有绕组；横片是闭合磁路之用。
铁芯结构的基本形式有心式和壳式两种。
2.绕组绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成。
变压器的构成一个变压器通常包括：两组或以上的线圈：以输入交流电电流与输出感应电流。
一圈金属芯：它把互感的磁场与线圈耦合在一起。
变压器一般运行在低频、导线围绕铁芯缠绕成绕组。
虽然铁芯会造成一部分能量的损失，但这有助于将磁场限定在变压器内部，并提高效率。
电力变压器按照铁芯和绕组的结构分为芯式结构和壳式结构，以及按照磁通的分支数目（三相变压器有3，4或5个分支）分类。
它们的性能各不相同。
变压器芯薄片钢芯变压器通常采用硅钢材料的铁芯作为主磁路。
这样可以使线圈中磁场更加集中，变压器更加紧凑。
电力变压器的铁芯在设计的时候必须保防止达到磁路饱和，有时需要在磁路中设计一些气隙减少饱和。
实际使用的变压器铁芯采用非常薄，电阻较大的硅钢片叠压而成。
这样可以减少每层涡流带来的损耗和产生的热量。
电力变压器和音频电路有相似之处。
典型分层铁芯一般为E和I字母的形状，称作“EI变压器”。
这种铁芯的一个问题就是当断电之后铁芯中会保持剩磁。
当再次加电后，剩磁会造成铁芯暂时饱和。
对于一些容量超过数百瓦的变压器会造成的严重后果，如果没有采用限流电路，涌流可造成主熔断器熔断。
更严重的是，对于大型电力变压器，涌流可造成主绕组变形、损害。
实芯铁芯在如开关电源之类的高频电路中，有时使用具有较高的磁导率和电阻率的铁磁材料粉末铁芯。
在更高的频率下，需要使用绝缘体导磁材料，常见的有各种称作铁素体的陶瓷材料。
变压器的结构和工作原理
变压器的结构和工作原理变压器是一种电力设备，它可以将交流电的电压从一个电路传递到另一个电路，同时保持电功率不变。
变压器的结构和工作原理是非常重要的，因为它们决定了变压器的性能和应用范围。
一、变压器的结构变压器的结构主要由铁芯、绕组、绝缘材料和外壳组成。
1. 铁芯铁芯是变压器的主要结构部件，它由硅钢片叠压而成。
铁芯的作用是提供一个磁路，使得变压器的磁通可以顺利地传递。
铁芯的材料选择非常重要，因为它会影响变压器的效率和损耗。
2. 绕组绕组是变压器的另一个重要部件，它由导线绕制而成。
绕组分为一次绕组和二次绕组，它们分别连接到输入电源和输出负载。
绕组的数量和大小取决于变压器的功率和电压等级。
3. 绝缘材料绝缘材料是变压器的保护层，它可以防止电流泄漏和短路。
绝缘材料通常由纸板、绝缘漆和绝缘纸组成。
4. 外壳外壳是变压器的外部保护层，它可以防止灰尘、水和其他杂质进入变压器内部。
外壳通常由金属或塑料制成。
二、变压器的工作原理变压器的工作原理基于电磁感应定律，它可以将一个电路的电压转换为另一个电路的电压。
变压器的工作原理可以分为两个部分：磁路和电路。
1. 磁路变压器的磁路由铁芯和绕组组成。
当一次绕组通电时，它会产生一个磁场，这个磁场会穿过铁芯并传递到二次绕组。
由于二次绕组和一次绕组的匝数不同，所以二次绕组会产生一个不同的电压。
2. 电路变压器的电路由一次绕组、二次绕组和负载组成。
当一次绕组通电时，它会产生一个电流，这个电流会通过二次绕组并驱动负载。
由于二次绕组的电压不同，所以负载会产生一个不同的电流。
变压器的工作原理可以用下面的公式表示：V1 / V2 = N1 / N2其中，V1和V2分别表示一次绕组和二次绕组的电压，N1和N2分别表示一次绕组和二次绕组的匝数。
这个公式表明，当一次绕组的电压和匝数变化时，二次绕组的电压也会相应地变化。
三、变压器的应用变压器是一种非常重要的电力设备，它被广泛应用于电力系统、工业生产和家庭用电等领域。
变压器的结构及工作原理
变压器的结构及工作原理变压器是一种用于将电能从一种电压转换为另一种电压的电气设备。
它是电力系统中非常常见的设备之一，被广泛应用于发电厂、变电站、工业生产和民用电力系统中。
变压器的结构和工作原理十分重要，下面详细介绍。
一、变压器的结构变压器由两个或更多的线圈通过铁芯相互连接而成。
主要包括以下部分：1.铁芯：变压器的铁芯由硅钢片组成，可有效减小磁滞和涡流损耗。
铁芯的形状包括E型、I型和C型等，用于支撑和保护线圈。
2.一次线圈（主绕组）：也称为原线圈或输入线圈，接收电源端的输入电能。
一次线圈一般由较粗的导线绕制而成。
3.二次线圈（副绕组）：也称为输出线圈，输出变压器转换后的电能。
二次线圈一般由较细的导线绕制而成。
4.绝缘材料：用于在不同线圈之间提供电气绝缘，避免相互之间的短路。
5.冷却装置：用于散热，以保证变压器的工作温度不超过允许范围。
常见的冷却方式包括自然冷却（静风冷却）和强制冷却（风扇冷却、冷水冷却等）。
二、变压器的工作原理变压器基于电磁感应的原理工作，其主要过程是通过变化的磁场引起线圈中的电压变化。
1.变流原理：根据法拉第电磁感应定律，当一次线圈中的电流变化时，会在铁芯中产生一个变化的磁场。
这个磁场穿过二次线圈，并在其中引起电动势的产生。
根据电磁感应定律，产生的电动势与变化的磁场强度成正比。
2.变压原理：根据楞次定律，一次线圈和二次线圈中的电流方向是相互反的。
当一次线圈接通电源时，通过它的电流会在铁芯中产生一个磁场。
这个磁场会在二次线圈中引起电动势的产生，并使得二次线圈中的电流流动。
变压器的输入电压和输出电压之比等于输入线圈的匝数和输出线圈的匝数之比。
即：输入电压/输出电压=输入线圈匝数/输出线圈匝数3.近似理想性：在实际的变压器中，我们可以近似认为主线圈和副线圈之间没有电阻，也没有电感。
这样，变压器的损耗可以忽略不计，输出电压会完全等于输入电压。
4.变压器的效率：实际的变压器会有一定的损耗，主要包括铁损耗和铜损耗。
变压器是由哪些部分组成有什么用途
变压器是由哪些部分组成有什么用途基本组成变压器组成部件包括器身（铁芯、绕组、绝缘、引线）、变压器油油箱和冷却装置、调压装置、保护装置（吸湿器、安全气道、气体继电器、储油柜及测温装置等）和出线套管。
1、铁芯铁芯是变压器中主要的磁路部分。
通常由含硅量较高，厚度分别为0.35 mm?.3mm?.27 mm，由表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成。
铁芯分为铁芯柱和横片两部分，铁芯柱套有绕组；横片是闭合磁路之用。
铁芯结构的基本形式有心式和壳式两种。
变压设备2、绕组绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成。
编辑本段工作原理变压器是变换交流电压、交变电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
编辑本段技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示。
如电源变压器的主要技术参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽、静电屏蔽、效率等。
电压比变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级。
在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2<N1时，其感应电动势低于初级电压，这种变压器称为降变压器。
初级次级电压和线圈圈数间具有下列关系：U1/U2=N1/N2 式中n称为电压比（圈数比），当n<1时，则N1>N2，U1>U2，该变压器为降压变压器。
反之则为升压变压器. 另有电流之比I1/I2=N2/N1 电功率P1=P2 注意：上面的式子，只在理想变压器只有一个副线圈时成立。

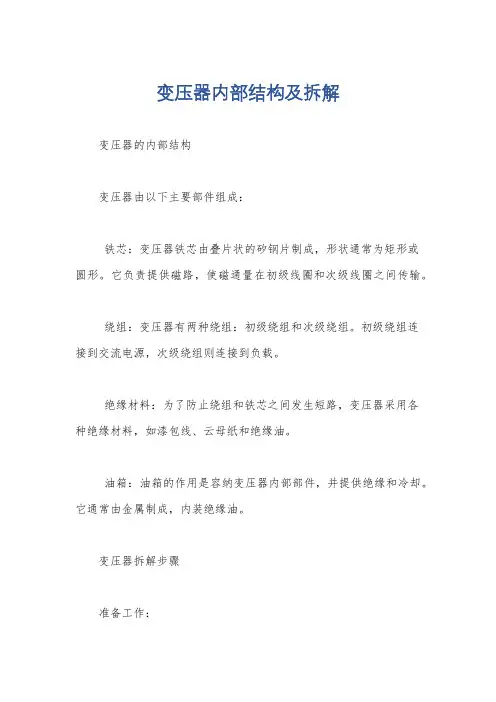

变压器内部结构及拆解
变压器内部结构及拆解变压器的内部结构变压器由以下主要部件组成：铁芯：变压器铁芯由叠片状的矽钢片制成，形状通常为矩形或圆形。
它负责提供磁路，使磁通量在初级线圈和次级线圈之间传输。
绕组：变压器有两种绕组：初级绕组和次级绕组。
初级绕组连接到交流电源，次级绕组则连接到负载。
绝缘材料：为了防止绕组和铁芯之间发生短路，变压器采用各种绝缘材料，如漆包线、云母纸和绝缘油。
油箱：油箱的作用是容纳变压器内部部件，并提供绝缘和冷却。
它通常由金属制成，内装绝缘油。
变压器拆解步骤准备工作：切断变压器的电源。
确认变压器已冷却至室温。
穿戴适当的个人防护装备（PPE），如手套、护目镜和绝缘鞋。
拆解步骤：1. 拆除油箱：- 小心拆除油箱盖。
- 使用虹吸泵或抽油机将绝缘油排出油箱。
- 移除油箱上的螺栓或螺母，将其与铁芯组件分离。
2. 解除绕组端子连接：- 找出连接到初级和次级绕组端子的电线或端子板。
- 使用绝缘工具小心地松开连接。
3. 拆除铁芯组件：- 移除固定铁芯组件的螺栓或螺母。
- 小心提起铁芯组件，将其与绕组分离。
4. 拆卸初级和次级绕组：- 移除固定绕组的夹具或扎带。
- 小心解开绕组，避免损坏绝缘材料。
5. 检查和清洁部件：- 检查绕组和铁芯是否有损坏或烧焦迹象。
- 用干净的溶剂或空气吹扫器清除灰尘和碎屑。
重新组装变压器：根据拆解的逆序重新组装变压器。
确保所有连接紧固，绝缘材料完好无损。
重新填充绝缘油并密封油箱。
注意：变压器拆解涉及高电压和电流。
因此，只有经过适当培训且经验丰富的人员才能进行拆解操作。
在开始任何拆解工作之前，请务必遵守相关安全规定。
简述变压器主要结构部件及其作用
简述变压器主要结构部件及其作用
变压器是一种电力传输和分配中常见的设备，主要用于改变交流电的电压和电流大小。
它由许多不同的部件组成，每个部件都有其独特的作用和功能。
下面是变压器主要结构部件及其作用的详细说明：
1.铁芯：铁芯是变压器的主要结构部件之一，它由高导磁性材料制成，如硅钢片。
铁芯的作用是提供一个磁路，使得变压器能够将电能从一个电路传输到另一个电路。
2.绕组：绕组是变压器的另一个重要部件，它由导电线圈组成，通常包括一个或多个线圈。
绕组的作用是将电能从一个电路传输到另一个电路，通过电磁感应的方式实现电压和电流的变换。
3.油箱：油箱是变压器的外壳，通常由钢板制成。
油箱的主要作用是提供一个保护变压器内部部件的外壳，同时也可以起到散热的作用，保持变压器的正常工作温度。
4.冷却系统：冷却系统是变压器的一个重要部分，它通常由风扇、散热器和冷却油组成。
冷却系统的作用是保持变压器的正常工作温度，防止过热损坏。
5.绝缘材料：绝缘材料是变压器的另一个重要部分，它通常由绝缘纸、绝缘漆和
绝缘胶带组成。
绝缘材料的作用是防止电流在变压器内部短路，同时也可以防止电流泄漏。
6.接线柱：接线柱是变压器的一个重要部分，它通常由铜制或铝制制成。
接线柱的作用是连接变压器的绕组和外部电路，实现电能的传输。
7.开关：开关是变压器的一个重要部分，它通常由电气触点和控制电路组成。
开关的作用是控制变压器的电路，实现电能的传输和控制。
综上所述，变压器是一个复杂的设备，由许多不同的部件组成。
每个部件都有其独特的作用和功能，通过它们的协作，变压器才能够实现电能的传输和变换。
电力知识-变压器的基本结构
变压器的基本结构
变压器主要由：铁芯、绕组、绝缘以及辅助设备组成。
1、铁芯铁芯是变压器的磁路部分，又作为器身骨架。
为了减少磁滞和涡流损失，提高导磁性能，多采用导磁性能较好的 0.35 或 0.5mm 厚的冷扎硅钢片叠装而成，各片间彼此绝缘。
铁芯分为芯式和壳式两种。
电力变压器的铁芯结构型式普遍采用芯式铁芯。
叠装而成的铁芯用特殊的夹件结构夹紧。
为了防止铁芯悬浮放电，铁芯必须一点接地。
2、绕组绕组是变压器的电路部分，常用导电性能较好的铜线或铝线绕制而成。
匝数多的绕组则工作电压高，称为高压绕组；匝数少的绕组则工作电压低，称为低压绕组。
不论是高压还是低压绕组，接在电压侧的称为原绕组或一次绕组，接负载侧的称为副绕组或二次绕组。
一般电力变压器绕组也都是采用同心绕组，将高、低压绕组同心的套装在铁芯上，且低压在里，高压在外。
3、绝缘变压器的内部绝缘分主绝缘和纵向绝缘两大部分。
主绝缘是指绕组对地之间，相间和同一相而不同电压等级的绕组之间的绝缘。
纵向绝缘是指同一电压等级的一个绕组，其不同部分之间，例如层间、匝间、绕组与静电屏蔽之间的绝缘。
4、辅助设备。
指油箱、油枕、呼吸器、压力释放装置、散热器、绝缘套管、分接开关、气体继电器、温度计、净油器等。
电力变压器
电力变压器一、电力变压器的概念电力变压器是一种通过磁耦合原理来实现交流电压变换的设备，它主要由铁芯、绕组和外壳等部分组成。
在变压器的工作过程中，通过输入和输出绕组之间的磁耦合作用，将输入电压转换为输出电压，从而实现电压的升降变化。
二、电力变压器的原理电力变压器根据磁耦合原理来工作，其工作原理可以简单描述为：当输入绕组中通过交流电流时，产生的磁场会在铁芯中产生磁通量，从而感应出输出绕组中的电动势，通过输出绕组产生输出电压。
三、电力变压器的结构电力变压器主要由铁芯、输入绕组、输出绕组和外壳等结构组成。
铁芯是变压器的主要磁路部分，它是由硅钢片通过压制和焊接而成，其作用是形成磁通路径并减小磁损。
输入绕组和输出绕组分别用于输入和输出电压的变换，它们由绝缘导线绕制而成，绕组的匝数和截面积决定了电压的变化比例和输送能力。
外壳则主要用于保护绝缘系统和内部元件，以及散热和防护的功能。
四、电力变压器的分类根据变压器的用途、结构和工作方式，电力变压器可以分为多种类型：按用途可分为发电变压器、变电变压器、配电变压器和特殊变压器；按结构可分为油浸式、干式、环氧浸渍、气体绝缘和复合绝缘变压器；按工作原理可分为电压变比器、自耦变压器和特殊变压器。
五、电力变压器的应用电力变压器是电力系统中的核心设备，其主要应用包括：发电变压器用于将发电机产生的低电压变换为高电压，以输送到变电站；变电变压器用于将输送到变电站的高电压再度变换为适合配送到用户的电压；配电变压器用于将变电站输送的电压再次变换为用户需要的低电压；特殊变压器用于特殊场合的电压变换。
六、电力变压器的发展趋势随着社会经济的不断发展和电力系统的不断完善，电力变压器的发展趋势主要体现在以下几个方面：一是能效的提高，通过新材料和设计理念的应用，提高变压器的能效，减小能量损耗。
二是智能化的发展，借助物联网技术和自动化控制技术，实现变压器的远程监控和故障诊断，提高其运行的可靠性和安全性。
变压器构造及各部件的功用汇总
变压器构造及各部件的功用汇总变压器是电力系统中常用的电力设备，主要用于变换电压或者调整电压大小。
它是由主要的磁路部分、绕组、冷却系统、机械支撑、控制电路等组成。
接下来，我们将对变压器的构造及各部件的功用进行详细的汇总。
一、主要磁路部分变压器的主要磁路部分由铁心、磁路板、夹层等组成。
它的主要作用是产生磁场以实现电压的升降及电能的传输。
1. 铁心：变压器铁心是由高级硅钢片组成的，它的主要作用就是提高变压器的磁通密度，减少磁损耗和铁损耗并达到增加能效的目的。
2. 磁路板：它与铁心一起构成变压器的磁路，防止磁通漏失，通过调整磁路板的长度大小，可以实现不同等级的变压器。
3. 夹层：夹层可以在保证变压器整体结构稳定性的同时，防止铁芯与绕组发生摩擦，避免变压器发出噪音和振动。
二、绕组绕组是变压器的重要部件之一，它的功用主要是将原电压升高或者降低，以适应不同的应用场合，同时也起到了变压器电流传输的作用。
1. 一次绕组：一次绕组又被称为高压绕组，是输入电源到变压器的“门户”，它的主要作用是接受电源电流，通过变压器的共同磁路部分，将电流传递到二次侧。
2. 二次绕组：二次绕组又被称为低压绕组，是输出电流的重要来源，它接受一次绕组传输过来的电流，同时输出变压后的电流，供给用户使用。
3. 中性点：有些变压器二次侧需求使用三相四线制电源，这种电源需要对中性点进行接地，以消除感性耦合和容性耦合的影响。
三、冷却系统在变压器长时期稳定运行的同时，热量的积聚会影响变压器的运行效率以及寿命，因此，冷却系统成为了变压器中不可或缺的部分。
1. 油箱：油箱是变压器的主要冷却部件，它既起到了储存变压器油的作用，也可以以空气或者水的形式对油进行温度调节。
2. 散热器：散热器主要是通过强制对变压器进行冷却，增加散热面积，以实现对变压器的有效解决冷却。
3. 温度计和保护装置：温度计主要是用来记录变压器的运行温度，通过对这些数据的观测以及分析，可以及时发现变压器温度异常的情况并进行检修。
变压器各元件名称及用途
变压器各元件名称及用途变压器是一种电力设备，用于改变交流电的电压大小。
它主要由铁心、绕组、导磁油和外壳等几个主要元件组成。
1. 铁心：变压器的铁心是由硅钢片叠压而成。
它的主要作用是提供一个磁路，使得变压器能够产生磁感应强度。
铁心是由上下两部分组成的，每部分都有很多个铁片组成，并且这些铁片之间被绝缘层隔开。
这样设计的目的是为了减少涡流损耗和磁通漏磁。
2. 绕组：变压器的绕组是由导线绕制的线圈，主要分为主绕组和副绕组。
主绕组是接在输入电源侧的，而副绕组则是接在输出负载侧的。
绕组的作用是产生磁通，并且将输入电能转换为输出电能。
3. 导磁油：导磁油是一种绝缘材料，它主要用于绝缘铁心和绕组，防止电流通过直接进入铁心和绕组。
导磁油还具有散热的功能，可以保持变压器的运行温度，防止过热。
4. 外壳：外壳是变压器的外部保护装置，主要由金属材料制成。
它的作用是保护变压器不受机械损坏，同时防止电击事故，确保变压器的安全运行。
除了以上几个主要元件外，变压器还有一些其他辅助元件，包括：5. 冷却系统：变压器内部会产生一定量的热量，如果不能及时散热，会导致变压器的温度过高。
因此，变压器通常配备有冷却系统，可以通过风扇、散热器等方式将热量散发出去，保持变压器的温度在安全范围内。
6. 温度探测器：温度探测器用于测量变压器的温度，并将温度信号传递给控制系统。
当变压器温度过高时，控制系统会采取相应的措施，如启动冷却系统或自动断开电源，以保护变压器的安全运行。
7. 隔离器：变压器的输入和输出端口之间需要有一定的隔离，防止电流直接通过。
隔离器通常由绝缘材料制成，可以防止电流泄漏，同时保持输入和输出之间的电气隔离。
8. 接地装置：接地装置用于将变压器的金属外壳接地，防止电流泄漏，同时也可以保护操作人员不受电击伤害。
总之，变压器的各个元件都起着非常重要的作用，它们相互配合，使得变压器能够正常工作，将电能转变为我们需要的电压。
变压器原理基本结构
变压器原理基本结构变压器（Transformer）是一种利用电磁感应原理来进行电压变换的电器设备。
它由铁芯和线圈组成。
基本结构主要包括铁芯、一次线圈和二次线圈。
1.铁芯：变压器的主要部分是铁芯，它通常采用硅钢片或镍铁合金制成。
铁芯起到集中磁感应线圈的作用，提高磁链的传递效率。
铁芯采用叠压的形式，使得磁场更加集中，并且减小了磁通的损耗。
2.一次线圈：变压器的一次线圈是接在输入端的线圈，也称为“原线圈”或“低压线圈”。
一次线圈由导线绕制而成，其绕制匝数较少。
一次线圈的主要作用是提供输入的电流，产生磁场。
3.二次线圈：变压器的二次线圈是接在输出端的线圈，也称为“副线圈”或“高压线圈”。
二次线圈由导线绕制而成，其绕制匝数较多。
二次线圈的主要作用是输送输出的电流，接收通过铁芯传递过来的磁场。
整个变压器的工作原理基于电磁感应定律。
当交流电流通过一次线圈时，产生的磁场会穿过铁芯，然后再穿过二次线圈。
这个过程中，磁场的变化会导致在二次线圈中产生感应电动势，从而引发电流的流动。
变压器的工作原理可以归纳为以下几个步骤：1.步骤一：当输入的交流电压施加在一次线圈上时，线圈中的电流开始流动。
由于交流电的特性，电流的方向和大小都会不断改变。
2.步骤二：一次线圈中的交流电流产生的磁场通过铁芯传导。
铁芯会集中磁感应线圈，使得磁通更加密集。
3.步骤三：通过铁芯集中的磁通穿过二次线圈，产生感应电动势。
根据电磁感应定律，当磁通的变化穿过一个线圈时，会在线圈中产生感应电动势。
感应电动势的大小取决于磁通的变化率和线圈的匝数。
4.步骤四：感应电动势引发二次线圈中的电流流动。
由于感应电动势的存在，二次线圈中会产生电流，并且电流的方向和大小也会根据输入电流的变化而改变。
通过以上的步骤，变压器实现了电压的升降。
输出电压的大小可以通过变压器的匝数比来调节，原则上，一次线圈绕制的匝数越大，就可以实现较高的输出电压。
变压器结构组成
变压器结构组成
1. 变压器外壳：变压器的外壳通常由钢板或铝合金压制而成，具有良好的耐腐蚀和耐热性能。
2. 铁芯：铁芯是变压器的重要组成部分之一，主要由硅铁片组成。
硅铁片表面被氧化处理，可以减少铁芯损耗，提高了变压器效率。
3. 绕组：绕组一般由导线绕成，可分为低压绕组和高压绕组。
低压绕组一般用铜线缠绕，高压绕组一般用铝棒缠绕。
绕组的质量决定了变压器的性能。
4. 绝缘材料：绕组和铁芯之间需要使用绝缘材料隔离。
一般使用的绝缘材料有油纸、聚酯薄膜和聚乙烯等。
绝缘材料的质量决定了变压器的耐久性。
5. 油箱：油箱是变压器的容器，在油箱内填充一定的绝缘油。
绝缘油不仅可以隔离铁芯和绕组，还可以冷却变压器。
6. 冷却系统：变压器需要通过冷却系统散热，保证其正常运行。
常用的冷却方式有自然冷却和强制风冷却。
7. 保护装置：变压器需要配备各种保护设备保障其安全运行。
常见的保护装置有过流保护、过电压保护、温控保护等。
总之，变压器的结构组成与性能密切相关，每个组成部分都是必不可少的。
只有每一个部分都得到合理的设计和制造，才能保证变压器正常、安全的运行。
变压器的简易结构
变压器的简易结构变压器的最基本结构部件是由铁芯、绕组和绝缘所组成。
此外为了安全可靠的运行，还装设有油箱、冷却装置、保护装置。
一、铁芯变压器铁芯的作用是构成磁路，它由铁芯柱和铁轭组成。
为了具有较高的导磁系数以及减少磁带和涡流损耗，铁芯多采用0.35mm 的硅钢片叠装而成，片间彼此绝缘。
铁芯磁回路不能有间隙，这样可以减少变压器的励磁电路。
相邻两层铁芯叠片接缝要互相错开，大变压器的铁芯主截面是阶梯形状，小变压器铁芯柱截面可以采用矩形或者方形。
为防止静电感应和漏电，铁芯及其构件都要妥善接地。
二、绕组绕组是变压器的电路部分，一般采用绝缘铜线或者铝丝绕制而成。
变压器的绕组电器性能、耐热性能、力学性能等均要符合标准。
变压器的高低绕组套装在同一铁芯柱上，采用圆筒形同心式绕组结构。
一般低压绕组在里，靠近铁芯柱；高压绕组在外，套在低压绕组的外面。
为了防止电网中高频电流对变压器的负载产生干扰，常在小型电源变压器一、二次绕组间放置一薄层开口紫铜皮或绕上一层不连接的绝缘导线作为屏蔽层。
三、油箱及保护装置1、油箱油箱结构与变压器容量有关。
小容量采用平板式，中等容量在箱外装有散热管，容量大的采用风冷散热器。
2、储油柜主要是用以减少冷却油与空气的接触，从而降低变压器油受潮和老化的速度。
3、气体继电器当变压器发生故障时其绕组或铁芯温度升高，则内部绝缘物汽化，使继电器动作，发出故障信号，使自动开关跳闸。
4、安全气道安全气道管口用3-5mm的玻璃封盖，当继电器失灵，箱内气体便冲破玻璃板，以防止邮箱变形或爆炸。
5、绝缘套管用以保证带电的引线与接地的邮箱之间的绝缘。
四、变压器符号各种变压器的用途、电压等级、功率大小是不同的，但是他们的基本结构是一样的，主要有磁路和电路两部分组成。
变压器的主要结构和工作原理
变压器的主要结构和工作原理引言概述：变压器是电力系统中常见的电力设备之一，它在电能传输和分配中起着重要的作用。
本文将详细介绍变压器的主要结构和工作原理，以帮助读者更好地理解和应用变压器。
正文内容：一、变压器的主要结构1.1 主要结构组成- 主要由铁芯、一次绕组和二次绕组组成。
- 铁芯是变压器的主要磁路部分，通常由硅钢片叠压而成，以减小磁导率和磁阻。
- 一次绕组是输入侧的绕组，通常由导电材料绕制而成。
- 二次绕组是输出侧的绕组，也由导电材料绕制而成。
1.2 绝缘和冷却系统- 变压器的绝缘系统是保证安全运行的关键，通常使用绝缘材料将绕组和铁芯分隔开。
- 冷却系统对于变压器的正常运行至关重要，常见的冷却方式有自然冷却和强制冷却。
1.3 外壳和配电设备- 变压器通常有一个外壳，用于保护内部部件免受外界环境的影响。
- 配电设备包括开关、熔断器和保护装置等，用于控制和保护变压器的正常运行。
二、变压器的工作原理2.1 电磁感应原理- 变压器的工作基于电磁感应原理，当一次绕组通入交流电时，会在铁芯中产生交变磁场。
- 交变磁场会感应二次绕组中的电动势，从而使电能从一次绕组传递到二次绕组。
2.2 变压器的变压比- 变压器的变压比是指输入电压与输出电压之间的比值，可以通过绕组的匝数比来确定。
- 变压器可以实现电压的升高或降低，根据需要选择合适的变压比。
2.3 损耗和效率- 变压器在工作过程中会产生一定的损耗，包括铁损耗和铜损耗。
- 效率是衡量变压器性能的重要指标，可以通过输出功率与输入功率的比值来计算。
三、变压器的应用领域3.1 电力系统- 变压器在电力系统中用于电能传输和分配，将发电厂产生的高压电能转换为适用于用户的低压电能。
- 在输电过程中，变压器可以实现电压的升高，减少输电损耗。
3.2 工业领域- 变压器在工业领域中广泛应用于电力设备、机械设备和照明系统等。
- 它可以为各种设备提供合适的电压和电流，满足工业生产的需求。
变压器的结构及工作原理
变压器的结构及工作原理
1. 变压器的结构
变压器是一种用于升降电压的电器设备，由变压器铁芯、绕组、油箱、散热系统、绝
缘系统等部分组成。
(1) 变压器铁芯
变压器铁芯是由硅钢片按照一定的规则叠压而成的，主要作用是集中磁通并将其导入
绕组，同时减少磁通漏损和铁损。
变压器铁芯的构造形式有C、I、U、EI等。
(2) 绕组
变压器绕组是由铜或铝线缠绕在铁芯上的导线。
绕组包括高压绕组、低压绕组和中性
点绕组。
绕组的质量和结构影响变压器的电性能和使用寿命。
(3) 油箱
变压器油箱是装在变压器铁芯和绕组周围的容器，主要作用是冷却和绝缘，同时也用
于存储变压器油。
(4) 散热系统
变压器的散热系统通常包括风扇、散热片等，用于降低变压器的温度，保证变压器运
行的稳定性和可靠性。
变压器的绝缘系统包括绝缘材料、绝缘结构和绝缘电气测试等，用于保证变压器的安
全可靠性和使用寿命。
变压器的工作原理是基于电磁感应的原理。
当电压在变压器的高压绕组中产生变化时，导致高压绕组中的磁通量随之变化，磁通量的变化产生电磁感应力，导致低压绕组中的电
压也产生变化，从而达到升压或降压的作用。
在变压器中，电压的变化与磁通量的变化成正比。
由此可知，当发生输入电压变化时，变压器的磁通量也会随之变化，影响到输出电压，导致电压的升降。
变压器工作的效率很高，而且体积小，因此广泛应用于各个领域，如电力系统、工厂、家庭等。
变压器组成部件及作用
变压器组成部件及作用
变压器是一种用于将电源中电压变化的重要设备，是中国工业生产过程中不可缺少的重要设备。
变压器的组成部件有绝缘，铁芯、铁心、绕组等，每一部分都有其自己的重要作用，它们一起形成一个完整的变压器装置。
绝缘是变压器组成的关键部分，它的作用是隔离绕组间电流，可以有效地防止电击和短路现象的发生，同时也可以降低线路噪声。
绝缘分为油浸绝缘、空气绝缘、乙烯绝缘等，每种绝缘都具有自身的优点及不同的使用范围。
铁芯是变压器组成的重要部分，它的工作原理是电磁感应。
它是由电源以及变压器的两个绕组的磁路的左右，变压器的两个绕组分别绕在铁芯的两端，当电源绕组加电时，磁感应会形成在铁芯上，从而使电压发生变化。
铁心是变压器组成的重要部分，它由许多条铁片组成，它们用螺丝紧固在一起，形成一个完整的铁心结构。
铁心可以增强磁路的强度，减少磁路衰减，从而实现电压调整及变压器的高效运行。
绕组是变压器组成的另一个重要部分，它是变压器最重要的部分之一，它由变压器的定子绕组和转子绕组构成。
它的作用是将电能从一侧的高压传到另一侧的低压，从而实现电压变化，为工业生产提供电源。
以上就是变压器组成的主要部分及其功能的简介，可以看出，变压器组成的部分不容小觑，各部分之间的协调及配合是使变压器运行良好的关键，因此在使用变压器时，应该注意各部分的相互关系，给予充分的重视，从而保证变压器的正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器知识大全
1、什么叫变压器？
在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。
例如发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用电区，用电区又必须通过降压变成适用的电压等级，供给动力设备及日常用电设备使用。
2、变压器是怎样变换电压的？
变压器是根据电磁感应制成的。
它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组线圈构成，铁芯与线圈间彼此相互绝缘，没有任何电的联系，如图所示。
我们将变压器和电源一侧连接的线圈叫初级线圈(或叫原边)，把变压器和用电设备连接的线圈叫作次级线圈(或副边)。
当将变压器的初级线圈接到交流电源上时，铁芯中就会产生变化的磁
力线。
由于次级线圈绕在同一铁芯上，磁力线切割次级线圈，次级线圈上必然产生感应电动势，使线圈两端出现电压。
因磁力线是交变的，所以次级线圈的电压也是交变的。
而且频率与电源频率完全相同。
经理论证实，变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有
关，可用下式表示：初级线圈电压/次级线圈电压=初级线圈匝数/次级线圈匝数说明匝
数越多，电压就越高。
因此可以看出，次级线圈比初级线圈少，就是降压变压器。
相反则为升压变压器。
3、变压器设计有哪些类型？
按相数分有单相和三相变压器。
按用途分有电力变压器，专用电源变压器，调压变压
器，测量变压器(电压互感器、电流互感器)，小型电源变压器(用于小功率设备)，安全变
压器，按结构分有芯式和壳式两种。
线圈有双绕组和多绕组，自耦变压器，按冷却方式分有油浸式和空气冷却式。
4、变压器部件是由哪些部分组成的？
变压器部件主要是由铁芯、线圈组成，此外还有油箱、油枕、绝缘套管及分接开头等。
5、变压器油有什么用处？
变压器油的作用是：(1)绝缘作用。
(2)散热作用。
(3)消灭电弧作用。
6、什么是自耦变压器？
自耦变压器只有一组线圈，次级线圈是从初级线圈抽头出来的，它的电能传递，除了有电磁感应传递外，还有电的传送，这种变压器硅钢片和铜线数量比一般变压器要少，常用作调节电压。
7、调压器是怎样调压的？
调压器的构造与自耦变压器相同，只是将铁芯作成环形线圈就绕在环形铁芯上。
次级线圈抽头用一个可以滑动的电刷触头，使触头沿线圈表面环形滑动，达到平滑的调节电压作用。
8、变压器初级线圈与次级线圈的电流关系是怎样的？
当变压器带有负载运行时，次级线圈电流的变化，会引起初级线圈电流相应的变化。
根据磁势平衡原理推导出，初级民次级线圈的电流和线圈匝数成反比，匝数多的一边
电流就小，匝数少的一边电流就大，可用下式表示：初级线圈电流/次级线圈电流=次级线圈匝数/初级线圈匝数。
9，什么是变压器的电压变化率？
调压器的电压变化率是变压器的主要性能指标之一。
当变压器向负载供电时，在变压器的负载端的电压必然会下降，将下降的电压值与额定电压值相比，取百分数即电压变化
率，可用公式表示；电压变化率=［(次级额定电压-负载端电压)/次级额定电压］
×100%。
通常的电力变压器，接上额定负载时，电压变化率为4～6%。
10、如何保证变压器有一个额定的电压输出？
电压太高或过低都会影响变压器的正常工作和使用寿命，所以必须调压。
调压的方法是在初级线圈中引出几个抽头，接在分接开头上，分接开头通过转动触头来改变线圈的匝数。
只要转动分接开关的位置，即可得到需要的额定电压值。
要注意的是，调压通常应在切断变压器所接的负载后进行。
11、通常用的小型变压器是怎样的？应用在哪些场合？
小型变压器指容量在1千伏安以下的单相变压器，多半用作电气设备控制用的电源变压器，电子设备的电源变压器及安全照明用的电源变压器。
12、变压器在运行中有哪些损失？怎样减少损失？
变压器运行中的损失包括两部分；(1)是由铁芯引起的，当线圈通电后，由于磁力线是交变的，引起铁芯中涡流和磁滞损耗，这种损耗统称铁损。
(2)是线圈自身的电阻引起的，当变压器初级线圈和次级线圈有电流通过时，就要产生电能损失，这种损失叫铜损。
铁损与铜损的和就是变压器损失，这些损失与变压器容量、电压和设备利用率有关。
因此，在选用变压器时，应尽量使设备容量和实际使用量一致，以提高设备利用率，注意不要使变压器轻载运行。
13、什么是变压器的铭牌?铭牌上有哪些主要技术数据？
变压器的铭牌标明该台变压器的性能、技术规格和使用场合，用来满足用户的选用，通常选用注意的主要技术数据有：
(1)额定容量的千伏安数。
即额定状态下变压器的输出能力。
如单相变压器额定容量=U 线×I线；三相变压器容量=U线×I线。
(2)额定电压伏数。
分别标明初级线圈的端电压和次级线圈的端电压(不接负载时)值。
注意三相变压器的端电压指线电压U线值。
(3)额定电流安培数。
指在额定容量和允许温升条件下，初级线圈和次级线圈允许长期通过的线电流I线值。
(4)电压比。
指初级线圈额定电压与次级线圈额定电压之比。
(5)接线方式。
单相变压器仅有高低压各一组线圈，只供给单相使用，三相变压器则有
Y/△式。
除以上技术数据外，还有变压器的额定频率、相数、温升、变压器的阻抗百分比等。
14，怎样选择变压器？如何确定变压器的合理容量？
首先要调查用电地方的电源电压，用户的实际用电负荷和所在地方的条件，然后参照变压器铭牌标示的技术数据逐一选择，一般应从变压器容量、电压、电流及环境条件综合考虑，其中容量选择应根据用户用电设备的容量、性质和使用时间来确定所需的负荷量，以此来选择变压器容量。
在正常运行时，应使变压器承受的用电负荷为变压器额定容量的75～90%左右。
运行中如实测出变压器实际承受负荷50小于%时，应更换小容量变压器，如大于变压器额定容
量应立即更换大变压器。
同时，在选择变压器根据线路电源决定变压器的初级线圈电压值，根据用电设备选择次级线圈的电压值，最好选为低压三相四线制供电。
这样可同时提供动力用电和照明用电。
对于电流的选择要注意负荷在电动机起动时能满足电动机的要求(因为电动机起动电流要比下沉运行时大4～7倍)。
15、为什么变压器不能过负荷运行？
过负荷运行是指变压器运行时超过了铭牌上规定的电流值。
过负荷分为正常过负荷和事故过负荷两种，前者是指在正常供电情况下，用户用电量增加而引起的，它往往使变压器温度升高，促使变压器绝缘老化，降低使用寿命，所以不允许变压器过负荷运行。
特
殊情况下变压器短时间内的过负荷运行，也不能超过额定负荷的30%(冬季)，在夏季不得超过15%。
对后者，事故过负荷与允许过的时间要求见下表。
16，变压器在运行中应该做哪几种测试？
为了保证变压器能够正常运行，应经常进行下列几项测试；
(1)温度测试。
变压器运行状态是不是正常，温度的高低是很重要的。
规程规定上层油温不得超过85C(即温升55C)。
一般变压器都装有专用温度测定装置。
(2)负荷测定。
为了提高变压器的利用率，减少电能的损失，在变压器运行中，必须测定变压器真正能承担的供电能力。
测定工作通常在每一季节用电高峰时期进行，用钳形电流表直接测定。
电流值应为变压器额定电流的70～80%，超过时说明过负荷，应立即调整。
(3)电压测定。
规程要求电压变动范围应在额定电压±5%以内。
如果超过这一范围，应采
用分接头进行调整，使电压达到规定范围。
一般用电压表分别测量次级线圈端电压和未端用户的端电压。
(4)绝缘电阻测定。
为了使变压器始终处于正常运行状态，必须进行绝缘电阻的测定，以防绝缘老化和发生事故。
测定时应设法使变压器停止运行，利用摇表测定变压器绝缘电阻值，要求所测电阻不低于以前所测值的70%，选用摇表时，低压线圈可采用500伏电压等级的。
