剖视图的基本概念
剖视图的形成与画法
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。局部剖视图主要用于表达机件 的局部内部结构形状。
剖面线与剖面符号
剖面线
在剖视图中，为了区分机件实体部分和空腔部分，规定在空腔 部分画上剖面线。剖面线应画成与水平方向成45°的细实线，且 同一机件各视图中的剖面线方向应相同、间隔应相等。
剖面符号
04 剖视图绘制技巧与注意事 项
选择合适剖切方法
01
根据机件形状和结构特点选择剖切方法，如全剖、半剖或局 部剖。
02
剖切平面应通过机件内部结构的对称面或轴线，以充分表达 内部结构。
03
避免不必要的剖切，以减少视图数量和简化作图过程。
保持视图间对应关系
01 剖视图与基本视图之间应保持正确的投影关系， 即长对正、高平齐、宽相等。
半剖视图
01 02
定义
当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图形， 可以对称中心线为界，一半画成视图，另一半画成剖视图，这种组合的 图形称为半剖视图。
画法
在对称中心线的一侧画出物体的视图，另一侧画出物体的剖视图。
03
特点
半剖视图既能表达物体的内部结构，又能保留物体的部分外形，适用于
为了更清晰地表达机件的某些特殊结构或材料，可以在剖视图 的相应部位标注剖面符号。例如，钢铁材料的剖面符号为与水 平方向成45°的平行细实线；木材的剖面符号为正交的网格线等。
02 剖视图形成原理及步骤
确定剖切位置和方向
根据机件的结构特点，选择最能表达其内部结构 的剖切位置。
确定剖切方向，一般选择与主要轮廓线或轴线平 行的方向进行剖切。
工程制图
在工程制图中，剖视图可用于表达复杂的机械装置或设备，以便更好 地了解其内部结构和工作原理。
2-3 剖视图
河南机电学校机械系数控教研室 刘安民
1.单一剖切面： ⑴用平行于某一基本投影面的单一剖切平面剖切 (单一平行剖)
单一剖切平面（平行于基本投影面）是最常用的一种。 前面的全剖视图、半剖视图或局部剖视图都是采用单一剖 切平面获得的，希望读者自行分析。
河南机电学校机械系数控教研室 刘安民
1.单一剖切面： ⑵ 用单一斜剖切平面剖切
出的机件内部对称结构的细虚线。在半个剖视 图中未表达清楚的结构，可在半个视图中作局 部剖视。 ３）半个视图的位臵通常按以下原则配制： 主视图中位于对称线右侧，俯视图中位于对 称线下方，左视图中位于对称线右侧。
河南机电学校机械系数控教研室 刘安民
3. 局部剖视图
用剖切面局部剖开物体所得 的剖视图，称为局部剖视图。 局部剖视图主要用以表达机 件的局部内部形状结构，或 不宜采用全剖视图或半剖视 图的地方（如轴、连杆、螺 钉等实心零件上的某些孔或 槽等）。 由于它具有同时表 达机件内、外结构形状的优 点，且不受机件是否对称的 条件限制，有什么地方剖切、 剖切范围的大小，均可根据 表达的需要而定，因此应用 河南机电学校机械系数控教研室 刘安民 广泛。
（3）注意细虚线的取舍：当剖视图中看不见的结构形状，在其他视图中已表达 清楚时，其细虚线可以省略不画。对尚未表达清楚的结构形状，也可用细虚线 表达。 （4）不可漏画可见的轮廓线：在剖切面后面的可见轮廓线，应全部用粗实线画 出。
河南机电学校机械系数控教研室 刘安民
２. 画剖视图时应该注意的问题
容易漏画的线条
用法：半剖视图主要用于内外结构形状都需要
表示的对称机件。其优点在于它能在一个图形中同 时反映机件的内形和外形，由于机件是对称的，所 以据此很容易想象出整个机件的全貌。
剖视图的概念
剖视图的应用实例
机械零件的剖视图
剖视图是机械零件的一种重要视图可以清晰地展示零件的内部结构和工作原理。 剖视图可以应用于各种机械零件如齿轮、轴承、螺栓等。 剖视图可以帮助设计师更好地理解和设计机械零件提高设计质量和效率。 剖视图还可以用于教学和培训帮助学生和员工更好地理解和掌握机械零件的工作原理和结构。
剖视图通常包括主视图、俯视图 和侧视图
剖视图可以帮助工程师更好地理 解物体的内部结构和工作原理
剖视图的作用
简化设计过程：剖视图可以简 化设计过程提高设计效率。
提高沟通效率：剖视图可以清 晰地展示设计意图提高沟通效
率。
直观展示内部结构：剖视图可 以直观地展示物体的内部结构 便于理解和分析。
便于制造和装配：剖视图可以 指导制造和装配过程提高生产
确定剖视图的优化：根据实际需求对剖视图 进行优化以便更好地展示细节和整体结构
感谢您的耐心观看
汇报人：
投影角度： 选择合适的 投影角度如 正面、侧面、 俯视等以更 好地展示物 体的内部结 构
投影范围： 根据物体的 大小和复杂 程度选择合 适的投影范 围以避免过 度简化或过 度复杂化
剖切位置： 选择合适的 剖切位置以 更好地展示 物体的内部 结构
剖切方向： 选择合适的 剖切方向以 更好地展示 物体的内部 结构
电源系统：展示 电源系统的内部 结构包括电源、 变压器、滤波器 等元件
信号传输：展示 信号传输的路径 包括信号线、连 接器、接口等元 件
控制系统：展示 控制系统的内部 结构包括控制器、 传感器、执行器 等元件
生物组织的剖视图
细胞结构：展示细胞内部结构如细胞核、细胞质、细胞膜等 组织结构：展示组织内部结构如肌肉组织、神经组织、结缔组织等 器官结构：展示器官内部结构如心脏、肺、肝脏等 系统结构：展示系统内部结构如循环系统、呼吸系统、消化系统等
制图-剖视图.PPT课件
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误

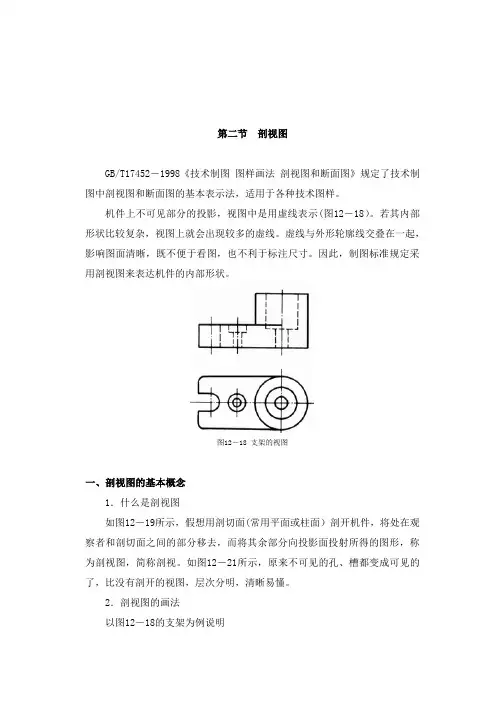

第二节剖视图
第二节剖视图GB/T17452－1998《技术制图图样画法剖视图和断面图》规定了技术制图中剖视图和断面图的基本表示法，适用于各种技术图样。
机件上不可见部分的投影，视图中是用虚线表示(图12－18）。
若其内部形状比较复杂，视图上就会出现较多的虚线。
虚线与外形轮廓线交叠在一起，影响图面清晰，既不便于看图，也不利于标注尺寸。
因此，制图标准规定采用剖视图来表达机件的内部形状。
图12－18 支架的视图一、剖视图的基本概念1．什么是剖视图如图12－19所示，假想用剖切面(常用平面或柱面）剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图，简称剖视。
如图12－21所示，原来不可见的孔、槽都变成可见的了，比没有剖开的视图，层次分明，清晰易懂。
2．剖视图的画法以图12－18的支架为例说明(1）确定剖切平面的位置。
一般用平面剖切机件，应通过内部孔、槽等结构的对称面或轴线，且使其平行或垂直于某一投影面，以便使剖切后的孔、槽的投影反映实形。
例如，图12－19中的剖切平面通过支架的孔和缺口的对称面而平行正面。
这样剖切后，在剖视图上就能清楚地反映出台阶孔的直径和缺口的深度(图12－20）。
图12－19 剖视的形成图12－20 支架的剖视图(2）画剖开的机件部分的投影。
应画出剖切平面与机件实体相交的截面轮廓线的投影；还须画出剖切平面后面的机件部分的投影。
(3）剖面区域。
假想用剖切面剖开物体，剖切面与物体的接触部分称为剖面区域。
当不需在剖面区域(见GB/T17452）中表示材料的类别时，可采用通用剖面线表示。
通用剖面线应以适当角度的细实线(见GB/T17450）绘制，最好与主要轮廓或剖面区域的对称线成45°(图12－21）在同一金属材料的零件图中，各个剖视图的剖面线应画成间隔相等，方向相同且与水平线成45°的相互平行的细实线。
当图形中的主要轮廓线与水平成45°时，该图形的剖面线应画成与水平成30°或60°的平行线，其倾斜方向仍与其他图形的剖切面一致，(图12－22）。
剖视图
23
单一剖切平面（剖切面为投影面平行面）
局部剖视图
24
单一剖切平面（剖切面为投影面垂直面）
A－A
A
★适用范围：当机 件具有倾斜部分， 同时这部分内形和 外形都需表达时。
A B B
A－A
B－B
25
单一剖切平面（剖切面为投影面垂直面）
A—A
A
B
A
B
局部剖视图
26
几个平行剖切平面
B
B A A
A A A
A
A
当机件具有对称平面时，在垂直于对称平面的投影面上 的投影所得的图形，可以对称中心线为分界，一半画成剖视 图以表达内形，另一半画成视图以表达外形，称为半剖视图。
15
例3 将主视图画成半剖视图 肋板不画 剖面线
A—A
A
A
A
16
局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖 视图局部剖视图主要用于表达不宜采用全剖视图和半剖视图 的机件。
17
局部剖视图的形成和画法
投影方向
投影方向
18
局部剖视图中内、外形之间分界线的画法
错误
正确
波浪线不要与图形中其它图线重合，也不要画在其它图 线的延长线上； 波浪线只能画在机件表面的实体部分，不得穿越孔或槽 （应断开），也不超出图形之外。
19
当被剖结构为回转体时，允许将该结构的中心线作为局 部剖视与视图的分界线。
几个相交剖切平面 （剖切面可以是投影面平行面或垂直面）
适用条件：机件具有旋转轴，机件内部结构又处于几个相交平面位置。 画法：先剖切，后旋转，再投影。 剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图
21
剖视图
标注尺寸
思考：将主视 图画成全剖视 图
⒉ 半剖视图
A—A
存在的问题： 表达外形不清。
A A
如何解决这个 问题？
解决办法：
A—A
半剖视: 以对称线为界 ， 一半画视图， 一半画剖视。
已表达清楚的 内形虚线不画
A－A 适用范围： B B 内、外形都需要表达， 而形状又基本对称时。
B－B
A
A
（1）半剖视的定义
当物体具有对 称平面时，用一剖 切平面将机件完全 剖开，在垂直于对 称平面的投影面上 的投影时，可以对 称中心线为分界， 一半画成剖视图以 表达内形，另一半 画成视图以表达外 形，称为半剖视图 。
半剖视图主要用于内、外形状都需要表示的对称物体。
（2）半剖视图的标注
省略标注的半剖视图
错误
正确
② 波浪线只能画在物体表面的实体部分，不得穿越孔 或槽（应断开），也不能超出视图的轮廓线之外。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中心线作局 部剖的分界线。
④ 在一个视 图中，局部剖 的数量不宜过 多。否则会显 得零乱以致影 响图形清晰。
⑤ 波浪线不应与其 它图线重合或画在它 们的延长线位置上。
4.画剖视图的注意事项 ★ 剖切平面的选择 ◆ 平行或垂直于投影面 ◆ 通过机件的对称面或轴线
★ 剖切是一种假想 其它视图仍应完整画出，并可取剖视
★ 剖视图上已经表达清楚的结构 在其它视图上 此部分结构投影的虚线省略不画 未表达清楚的结构，允许画少量虚线
★ 剖切面后方可见部分的投影必须全部画出
A- A
A-A
A
A
斜剖视图的标注
• 允许把视图放在其它位置，或 把斜剖视图转一个角度，使之 水平或垂直放置
4-2 剖视图的分类及表达方式
4-2 剖视图的分类及表达方式一、剖视图的基本概念及形成1、概述假想用剖切平面剖开机件，将处于观察者和剖切面之间的部分移去，而将其余的部分向投影面投影，所得到的视图称为剖视图（简称剖视）。
（a ） （b ）（c ）图4-6 剖视图的形成用来剖切机件的假想平面称为剖切面。
剖切面与机件接触的部分称为剖面区域。
在绘制剖视图时，通常应在剖面区域内画出剖面线，如图4-6所示。
不同材料的剖面线如图4-7所示。
国家标准规定，表示金属材料剖面区域的剖面线的方向一般与主要轮廓或剖面区域的对称线成45°。
画图时要注意，同一机件的剖面线的方向、间隔应保持一致，且线型为细实线。
当图形主要轮廓线与水平方向成45°时，该图形的剖面线画成与水平方向成30°或60°的细实线。
如图4-8所示。
图4-7 材料的剖面符号（GB/T4457.5-1984）图4-8 剖面线的角度2、剖视图的标注为了便于读图，剖视图应该进行标注，以表明剖切位置及剖视图名称和投影方向。
剖视图的标注有三要素：① 剖切符号 表示剖切面的位置，用粗实线画出，长度5mm 左右，尽可能不与图形的轮廓线相交，如图4-6（b ）所示。
② 箭头 表示投影方向，画在剖切线的两端，且应与剖切符号垂直。
（短的粗实线）③剖视图名称在剖视图的正上方用大写字母标注出其名称“X-X”,并在剖切符号两端和转折处注上相同的字母，如图4-6（b）所示。
3、画剖视图的注意事项①分清剖切的真与假剖视图中剖开机件是假想的，因此当一个视图画成剖视之后，其他视图的完整性不受影响。
如主视图剖切后，俯视图仍需按完整机件画出。
②注意虚线的取舍剖视图中看不见的结构形状，在其他视图中已表达清楚时，其虚线可省略不画。
对尚未表达清晰的结构，也可用细虚线表达，如图4-9所示。
③肋板结构的画法当剖切平面通过肋板的对称平面或对称线时（纵向剖切），按制图标准规定，其剖面区域不画剖面线，且用粗实线将它与其相邻部分隔开，如图4-10所示。
机械制图 剖视图
确定剖切位置：选择两个平行的剖切面通常位于物体的对称轴上 绘制剖切线：在剖切面上绘制剖切线剖切线应垂直于剖切面 绘制剖切面：在剖切线上绘制剖切面剖切面应与剖切线垂直 绘制剖视图：在剖切面上绘制剖视图剖视图应与剖切面平行 标注尺寸：在剖视图上标注尺寸尺寸应与剖切面平行 标注剖切符号：在剖视图上标注剖切符号剖切符号应与剖切面垂直
剖视图的绘制方法：选择合适的剖切位置画出剖切线标注剖切符号画出被剖开的部分其他部分 用虚线表示。
展示内部结构：剖视图可以清晰地展示机械设备的内部结构和工作原理。
便于理解：剖视图可以帮助读者更好地理解机械设备的工作原理和结构特点。
设计参考：剖视图可以作为设计人员设计机械设备时的参考帮助他们更好地理解和设 计机械设备。
剖视图的应用：剖视图在机械制图中的应用广泛如表达机械结构的内部结构、装配关系、运 动关系等与其他视图配合使用可以更清晰地表达机械结构的信息。
剖视图的实例分析
剖切位置：螺栓的中心线 剖视图类型：全剖视图 零件名称：螺栓
剖切方向：垂直于螺栓的中 心线
剖切符号：用粗实线表示
剖切后的视图：显示螺栓的内 部结构包括螺纹、螺纹孔等
装配体：由多 个零件组成的
整体
剖视图：展示 装配体内部结
构的视图
分析方法：根 据装配体的结 构特点选择合 适的剖切位置
和方向
实例：分析一个 由螺栓、螺母、 垫圈组成的装配 体的剖视图展示 其内部结构及装
配关系
管道系统的组成： 包括管道、阀门、 泵等
剖视图的绘制：选 择合适的剖切位置 绘制剖切线
剖视图的标注：标 注尺寸、材料、连 接方式等
教学工具：剖视图可以作为教学工具帮助学生更好地理解和掌握机械设备的结构和工 作原理。
画法几何及机械制图(第2版)课件：剖视图
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用 于表达孔、 槽等内部结 构不在同一 剖切平面内， 但又具有公 共回转轴线 的机件。
13
二、剖视图的种类
按机件被剖切的范围不同，剖视图可以分为：
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得 到的剖视图，称为全剖视图。
全剖视图主要用于外形简单、 内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射； 其他结构仍按原来位置投射。
外
左右对称
形 表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
外
左右对称
形 表
达
各画一半
不
全
A
A
机械制图-剖视图
⑵用组合的剖切平面剖切
图6-25 组合的剖切平面剖切
★ 课堂练习
习题：分析剖视图中各剖面表达
课堂总结-问题思考
1、剖视图的概念及定义？
3、剖视图的标记内容？
2、剖视图的应用场所？
谢 谢！ Thank you for your attention.
图2-1 剖视图的形成
剖视图将机械零 件剖开，使得内部原 本不可见的孔、槽可 见了，虚线变成了可 见线。由此解决了内 部虚线问题。
图2-2 剖视图
当剖视图中的主要轮廓线与水平方向成45°或接近45°时,剖 面线应与水平方向成30°或60°,见下图。
图2-3 特殊情况剖面线的画法
3.剖视图的画法 ⑴剖切面及其位置的确定 剖切面一般是平行于相应投影面的平面，其位置一 般通过机械零件内部结构的对称面或轴线。
பைடு நூலகம்、剖视图的种类：
全
剖视图 半
剖
剖
局 部 剖
1.全剖视图
用于外部形状简单，内部 有孔、槽的形体。 缺点：不能完整地表达机械 零件的外部结构。
图3-5 全剖视图
2.半剖视图——沿对称中心线剖切机械零件的1/4。
用于外部有形状需要表达，内部有孔、槽，且在这个方向上为对称图形的形 体。
图3-6 半剖视图
如果零件的内、外形状比较 复杂，则图上就会出现虚、 实线交叉重叠，这样既不便 于看图，也不便于画图和标 注尺寸。
为了能够清楚地表达出零件 的内部形状，在机械制图 常采用剖视的方法。
一、剖视图的基本概念
1.剖视图的形成：假想用剖切平面剖开机械零件，将处在 观察者和剖切平面之间的部分移去，而将其余部分向投 影面投射所得的图形，称为剖视图,简称剖视。
视图、剖视图、剖面图
视图、剖视图、剖面图在生产实际中，物体的形状和结构是多种多样的，对于结构和形状比较复杂的形体，仅用三视图往往还不能清晰地表达它们的形状和结构．为适应表达各种物体内外形状的需要，在制图标准中，还规定了一系列的表达方法，画图时可根据物体的结构特点，选用适当的表达方法．视图、剖视图、剖面图表达方法的基本原理都是正投影，所不同的是图示方法和应用特点．第一节视图物体向投影面作正投影，所得到的图形称为视图．视图主要用来表达物体的外形，一般只画出物体可见部分的投影，必要时才画出不可见部分的投影．视图分为：基本视图、局部视图和斜视图．视图分为：基本视图、局部视图、斜视图．一、基本视图制图标准规定：用正六面体的六个面作为六个投影面，称为基本投影面．将物体放在六面体中间，分别向投影作正投影，由前向后作投影，得正视图；由上向下投影，得俯视图；由左向右投影，得左视图；这三个视图我们以前学过．还有三个视图，由下向上投影，得仰视图；由右向左投影，得右视图，由后向前投影得后视图．六个基本投影面展开时，规定正立投影面不动，其余各投影面按如图所示的方向，展开到与正立投影面在同一平面上．投影面展开后，六个基本视图的配置关系如图所示，在同一张图纸上，基本视图如按这种位置关系配置，可不标注视图的名称．六个基本视图的配置：基本视图的标注：当某个视图位置不符合上述配置关系时，应进行标注．标注方法是：在视图的上方用大写字母标出视图名称，如“A向”、“B向”等，在名称的下面画一粗横线，在相应视图附近用箭头指明投影方向并注上同一字母，如图中的“A向”视图，即仰视图．基本视图投影规律及位置关系：基本视图之间与三视图一样，仍然符合“长对正、高平齐、宽相等”的投影规律，即：正、俯、仰、后视图“长对正”；正、左、右、后视图“高平齐”；俯、左、右、仰视图“宽相等”．六个视图位置关系须注意的是：在俯、左、仰、右视图中，靠近正视图的一面是物体的后面，远离正视图的一面是物体的前面，此外，正视图和后视图左右位置关系相反．在实际画图时，一般物体并不需要全部画出六个基本视图，而是根据物体形状的特点和复杂程度，具体进行分析，选择其中几个基本视图，完整、清晰地表达出该物体的形状和结构．二、局部视图当物体的某一部分形状未表达清楚，又没有必要画出整个基本视图时，可以只将物体的这一部分向基本投影面投影，所得的视图称为局部视图．如图1－4所示，为一集水井，已画出其正视图和俯视图，集水井内外的主要形状已经表达清楚，但其上部的进水口和下部的出水口的形状尚未清晰地表达出来．如果再画左视图和右视图，则集水井大部分投影重复．因此，可沿着箭头A所指的方向对右侧面进行投影，只画出局部的左视图以表达进水口的形状；沿着箭头B所指的方向对左侧面进行投影，只画出局部的右视图以表达出水口的形状．这样集水井的形状就完全表达清楚了．局部视图不仅减少了画图的工作量，而且重点突出，简单明了，表达方法比较灵活．画局部视图时必须注意：1、局部视图的断裂边界用波浪表示，如图中的A向视图，但当所表达的局部结构是完整的，且外形轮廓又成封闭时，则波浪线可省略不画，如B向视图．2、必须用带字母的箭头指明投影部位及方向，并在该局部视图上方用相同的字母标注局部视图的名称，如“A向”、“B向”等3、局部视图应尽量配置在箭头所指的方向，并与基本视图保持投影关系．由于布局等原因，也允许把局部视图配置在图幅其他适当的地方，如图B向视图．三、斜视图当物体上具有不平行于基本投影面的倾斜部分时，在基本视图上就不能反映该倾斜部分的真实形状．为了表达倾斜部分的真实形状，可以选择一个新的辅助投影面，使它与物体倾斜部分平行，并垂直于一个基本投影面，然后将倾斜部分向辅助投影面投影，再将辅助投影面按投射方向旋转到与其垂直的基本投影面上，这样所得的视图称为斜视图．如图所示．画斜视图图时要注意以下几点：1、斜视图通常只要求表达物体倾斜部分的实形，故其余部分不必全部画出而用波浪线断开．2、画斜视图时，必须在基本视图上用带字母的箭头指明投影部位及方向，并在斜视图上方用相同字母标注名称，如“A向”、“B向”等．3、斜视图应尽量配置在箭头所指的方向，并与斜面保持投影关系．为了作图方便和合理利用图纸，也可以平移到其他适当的位置．在不致引起误解时，允许将图形旋转，使图形的主要轮廓或中心线成水平或垂直位置．经过旋转的斜视图，必须在斜视图上标注，如“A 向旋转”．无论哪种画法，标注字母和文字都必须水平书写．第二节剖视图当物体的内部结构比较复杂时，如果仍用前面所学的视图来表达，那么在视图中必然要画出很多的虚线，这样势必要影响图形的清晰；即不利于看图，也不便于标注尺寸．为了解决物体内部结构的表达问题，在制图中通常采用剖视的方法．首先我们讲一下剖视图的基本概念和作图方法．一、剖视图的基本概念和作图方法如图为混凝土杯形基础的两个视图，在基础中间有一个用来安装柱子的杯口，它在正视图上用虚线表示．剖视图的概念：如果采用剖视图来表达，如图，假想用剖切平面P剖开基础，将处在观察者和剖切面之间的那部分移去，将其余的部分向投影面投影，所得到的图形称为剖视图，简称剖视．画剖视图的步骤：1、确定剖切面的位置通常用平面作剖切面，画剖视图时，首先要考虑在什么位置剖开物体．为了能确切地表达物体内部孔、槽等结构的真实形状，剖切平面应该与投影面平行，并沿着孔、槽的对称平面或通过其轴线．如图1－6所示的剖切面即平行于正立投影面，且通过基础前、后方向的对称平面．2、画剖视图由于剖视是假想的，因此作图时，首先要清楚剖切后的情况，哪些部分移去了，哪些部分留下了，哪些部分是被剖切平面切到的，其投影如何？凡剖切平面切到的部分以及在剖切平面后的可见部分轮廓，都用粗实线画出．3、画建筑材料图例在剖视图上被剖切平面切到的断面部分称为剖面．在剖面上应画出材料图例（材料图例出现）．这样，在读图时，便可根据图上有无材料图例或剖面符号就可以分清形体的实体与空心部分，便于想象形体的内、外形状和远近层次．画剖视图应注意的问题：1．剖切的假想性：剖切对物体来说是假想的，事实上物体并没有剖开，也没有拿走一部分，所以画完剖视图后，并不影响其它视图的完整性，其它视图仍应画出完整的图形．如基础的俯视图就按完整形体来画．2．合理地省略虚线：为了使图形更加清晰，剖视图中可省略不必要的虚线．凡是已经表达清楚的结构形状，在其他视图上仍为虚线者可省略不画．3．剖视图上要防止漏线：剖视图应该画出剖切到的剖面形状的轮廓线和剖切面后面的可见轮廓线．但初学者往往容易漏画剖切面后面的可见轮廓线．4．剖面线的方向：金属材料的剖面符号，是在剖面内画出间隔相等、方向相同、与水平方向成45的细实线．同一零件各剖面图上剖面线倾斜方向和间隔应一致．剖视图的标注：为了说明剖视图与有关视图之间的对应关系，剖视图一般要加以标注，注明剖切位置、投影方向和剖视名称．剖切位置用剖切符号表示．即在剖切平面的起止处各画一短粗实线，此线尽可能不与形体的轮廓线相交．投影方向用细实线箭头表示，箭头画在剖切位置线的两端．剖视名称用相同的数字或字母依次注写在剖切符号的附近，并一律水平书写，而在相应的剖视图的下方（或上方）注出相同的两个数字或字母，中间加一横线．符合下列条件时，可简化或省略标注：1．当剖视图按投影关系配置，中间又无其它图形隔开时，可省略箭头；2．当单一剖切平面通过物体的对称平面或基本对称的平面，且剖视图按投影关系配置，中间又无其它图形隔开时，可省略标注．下面介绍几种常用的剖视图．一、全剖视图用剖切平面将物体完全剖开所得到的剖视图，成为全剖视图．图1－8所举的杯形基础的剖视图即为全剖视图．采用的是一个与正立投影面平行的剖切平面，沿着基础的前、后对称面剖开，在正视图上画出全剖视图．请大家分析一下，针对这个题，是否可以省略标注？由于这个例题是用单一剖切平面，通过闸室的对称平面，且剖视图按投影关系配置，中间又无其它图形隔开，因此可以省略标注．全剖视图主要适用于外部形状简单而内部结构复杂的物体．半剖视图二、半剖视图当物体具有对称平面时，可在其形状对称的视图上，以对称线为分界，一半画成剖视图，表达内部形状；另一半画成视图，表达外部形状．这样画出的剖视图成为半剖视图．习惯上，将半个剖视图画在对称线的右边或下边．如图所示物体由底板和空心四棱柱叠加则成，空心四棱柱前壁有圆孔，左、右壁上有矩形槽．该物体左右对称．如采用正、俯视图来表达，正视图有三种选择，若正视图为视图，如图所示：图中虚线多、表达不清晰；若正视图为全剖视图，如图：内部结构可表达清楚，但外形孔未能得到表达．为了兼顾内外形状的表达，综合以上两种表达的优点，将正视图以对称中心线为界，一半画成外形视图以表达整个物体的外形，另一半画成剖视，以表达全部内部结构，如图：半剖视图适用于对称或基本对称的物体．画半剖视图应注意：1、半个剖视图与半个视图的分界线用细点划线表示；2、由于半剖视图形对称，所以在半个视图中，表示内部形状的虚线，一般省略不画．半剖视图的标注规则与全剖视图相同．三、阶梯剖视图用几个互相平行的剖切平面剖开物体所得到的剖视图，称为阶梯剖视图，简称阶梯剖视．如图所示：如图所示物体的主体为上小下大两个四棱柱体，左后方有圆柱孔，右前方有阶梯长方孔．选用正、俯两个视图来表达．俯视图反映四棱柱顶面真形及孔的形状、位置；正视图反映物体高度和孔深．为了使孔的轮廓在正视图中可见，设想用两个平行的剖切平面，分别通过两孔进行剖切，即正视图用阶梯剖视表达，较好地解决了该物体两处内部轮廓的表达问题．画阶梯剖视应注意以下几点：1．由于剖切平面是假想的，所以两个剖切平面转折处的分界线不应画出．2．剖切平面的转折处不应与视图中的轮廓线重合．3．所画剖视图必须加以标注，在剖切平面的起、止和转折处标出剖切符号，在起、止处外侧画出短线指明投影方向，注上相同字母，并在相应的剖视图上方标出名称．如图1－11所示．四、旋转剖视图用两个相交的剖切平面剖开物体所得到的剖视图，称为旋转剖视图，简称旋转剖视．如图1－12所示的回转体，为表达物体图1－13 复合剖视图上的三个圆孔，用前述几种方法都无法同时剖切．现采用相交两剖切平面，一个为侧平面，通过上部圆孔剖切，另一个为正垂面，提高左下角的圆孔剖切，两个剖切平面的交线为回转提的回转轴线．为使正垂切断面的侧面投影反映实形，将其绕两剖切平面交线旋转到与W 面平行，再进行投影；这样在左视图上就可以将三个孔都表达清楚了．画旋转剖视需注意的是：应将剖切所产生的倾斜结构及相关部分旋转到与投影面平行再进行投影．旋转剖视的标注方法与阶梯剖视相同，注意剖切位置与剖视方向线应始终成一直角．五、 局部剖视图用剖切平面局部地剖开物体所得到的剖视图成为局部剖视图．如图所示，为钢筋混凝土圆管接口处的局部剖视图．局部剖视图通常画在视图内并以波浪线与视图分界．波浪线不应与视图中的其它轮廓线重合，不能穿越孔洞，也不能超越轮廓线．局部剖视图一般不用标注．六、 复合剖视图当物体的内部结构形状较多，用旋转剖和阶梯剖仍不能表达清楚时，可用几个组合的剖切平面剖开物体，这样得到的剖视图，称为复合剖．如图1－14为混凝土坝内廊道的三视图，因为从坝内取出一段，所以四周都采用折断线分界，三个视图均采用剖视图来表达．其中B —B 为复合剖，选用两个水平面中间连接了一个正垂面作剖切平面剖开廊道而得．复合剖的标注与旋转剖和阶梯剖的标注相同．下面介绍剖视图上的尺寸标注．在剖视图上标注尺寸的基本要求与组合体的尺寸标注相同．为使标注清晰，根据剖视图的表达特点，剖视图上标注尺寸应注意：1．外形尺寸应尽量标注在视图附近，表达内部结构的尺寸尽量标注在剖视图附近；2．在半剖视图上标注内部结构尺寸时，只画一边的尺寸界限和箭头，尺寸线稍超过对称中心线，但尺寸数字应按完整结构注写．第三节 剖面图剖面图的概念：假想用剖切平面将物体切断，仅画出切断面的轮廓，并在其上画上材料图例，这样的图形称为剖面图，简称剖面．如图所示．剖面图与剖视图的区别是：剖视图用于表达物体的内部形状和结构，除要画出剖切面切到的断面形状外，还要画出剖切面后面物体的投影，即剖视图是体的投影；而剖面图用于表达物体某一局部的断面形状，仅画出剖切面切到的断面形状即可，即剖面图是面的投影．剖视图可采用多个剖切平面，剖面图一般使用单一剖切平面．剖面图应标注：1． 剖切位置用短粗线表示，长约5~10mm ．2．编号应采用阿拉伯数字或大写字母注写在剖切位置线的一侧，该侧应为断面的投影方向．如图1－17，字母A 和B 都注写在剖切位置线的右侧，表示从左到右投影．剖面图的分类：根据剖面图的位置所在，剖面图分为移出剖面和重合剖面两种．移出剖面的轮廓线用粗实线绘制．移出剖面适用与剖面变化较多的构件，如钢筋混凝土梁、柱等．移出剖面可按投影关系配置，如图A-A 、B-B 剖面，处于此种位置的移出剖面，应进行标注．移出剖面可画在剖切位置的延长线上，如图所示，处于此种位置的移出剖面，若剖面图形对称，可不标注，在视图中用点划线表示剖切位置，若剖面图形不对称，则需标注．移出剖面可画在视图的中断处，当剖面图形对称、物体某个方向尺寸又较大时，可把剖面图画在视图的中断处．移出剖面也可画在图纸上其他适当的地方，但应进行标注． 方才我们讲了移出剖面，移出剖面都是画在视图的外面．另外一种剖面叫重合剖面，画在视图内．重合剖面的轮廓线规定用细实线画．多用于结构简单的形体，如各种型钢等．对称的重合剖面可不标注，不对称的重合剖面应标注剖切位置，并用粗实线表示投影方向，但可不标注字母．如图．第四节 剖视图与剖面图的阅读读剖视图和剖面图的基本方法仍然是形体分析和线面分析法，但必须结合剖视图和剖面图1－16剖面图图的特点．因为剖视图和剖面图是假想将物体剖开后所画出的图形，一般视图的数量较多，表达方法也各不相同，所以读图时，首先应看剖视图、剖面图的名称，然后找出剖视图、剖面图的剖切位置，明确投影方向，弄清视图间的投影关系．其次分析了解采用何种剖视图、剖面图以及各个剖视图、剖面图所表达的重点是什么．一般的读图方法是从总体到局部，从外形到内部，从主要结构到次要结构，在看清各组成部分的形状后再综合想象出整体．下面我们做个读图练习．第一步：概括了解．本例采用正、俯两个视图，均为半剖视图，其中正视图是通过井身前后对称平面剖切而得，俯视图是用阶梯剖的方法获得的．第二步：下面分析一下各部分的形状．用形体分析法逐部分进行分析、识读．由正、俯视图中的半个剖视图可知，井身形状为空心四棱柱，材料为标准砖．将正视图中的半个剖视图和俯视图中的半个视图结合识读，可知井身形状为空心四棱台，材料与井身相同．根据正视图及其上所注尺寸符号，可知左右两根水管为钢筋混凝土圆管．同法由俯视图可知前部水管也为钢筋混凝土圆管，直径较小．结合识读正、俯视图可知垫层和基础均为正方底板，材料分别为三合土和混凝土．第三步：综合成整体．根据已知视图所表达的各部分相对位置，将上述读图结果加以综合，即可想象出该建筑物的空间形状．窨井下铺三合土垫层，其上浇筑混凝土底板，底板之上为井身，有三根进出水管与井身相连，形成排水的通道及检修的空间，井身上砌井座，为空心四棱台．说明本章介绍了国家标准中规定的一些表达物体的方法．视图主要用于表达物体的外形．基本视图表达平行与基本投影面的外形；局部视图表达平行于基本投影面的局部外形；斜视图表达倾斜结构的外形．除应掌握各类视图的适用条件外，还应掌握它们的画法和标注方法．剖视图主要用于表达物体的外形．剖视图主要分为全剖视图、半剖视图和局部剖视图．每种剖视图可以采用不同的剖切方式：单一剖切面、两相交剖切平面（旋转剖视）、几个平行的剖切平面（阶梯剖视）、组合的剖切平面（复合剖视）．在需要用剖视图来表达形体时，要选择剖视图的种类和剖切方法．选择剖视图的种类时首先要判断物体只需表达内部形状，还是内外形状都需表达，然后再看物体的结构是否对称；而剖切方法是根据物体内部结构的分布情况来选择的．剖面图用来表达物体的断面形状．根据剖面图所画位置的不同分移出剖面和重合剖面．应注意剖视图和剖面图的区别，剖视图是体的投影，而剖面图是面的投影．其它表达方法：规定画法和简化画法也应了解．在掌握这些表达方法的基础上，还应学会灵活运用这些表达方法．在表达形体时，首先要分析物体的结构特点，从而把物体的结构完整、正确地表达出来．此外，应掌握剖视图和剖面图的标注内容和规律．对于剖面的标注要考虑剖面图是否对称，是否画在剖切符号的延长线上等，从而采取相应的标注．对于剖视图的标注应注意在什么情况下可以省略标注．通过本章的学习，如何灵活运用上述的表达方法，正确、清楚地表达物体的形状是学习本章的主要目的之一．学习本章的另一个主要目的是培养阅读剖视图和剖面图的能力．读图时，首先应看剖视图和剖面图名称，找出剖视图、剖面图的剖切位置、采用的是何种剖视、剖面，明确投影方向，弄清与视图间的投影关系．然后分析各个剖视图和剖面图所表达的重点是什么．读图时仍然采用形体分析法和线面分析法．读图顺序一般是：从总体到局部，从外形到内部，从主要结构到次要结构，在看清各组成部分的形状后再综合想象出整体形状．。
剖视图
A
A
倾斜部分后面的可见结构应 ⑷ 倾斜部分后面的可见结构应 按原位置画出， 按原位置画出，不可见轮廓 线应省略。 线应省略。
先旋转到平行于投影面 的位置后再进行投影
A
用剖切面局部地剖开物体所得的 局部剖视图 剖视图称为局部剖视图 局部剖视图用波浪线分界以示剖切范围 不得穿空而过 不应与任何 图线重合 已表达清楚的 结构形状虚线 不再画出 注意波浪线画法！ 注意波浪线画法！
A
A—A A
半剖视图
A—A A
A
A
A
A
半剖视图
A—A A
A
A
当物体具有对称 平面时， 平面时，向垂直于对 称平面的投影面投射 所得的图形， 所得的图形，可以对 称中心线为界， 称中心线为界，一半 画成剖视图、 画成剖视图、另一半 画成视图， 画成视图，这种剖视 图称为半剖视图。 图称为半剖视图。
一、剖视图的基本概念 剖
二、剖视图的画法 三、常用的剖切方法 四、作图的注意事项
剖视图画法
全剖 用来表达外形简单.内形复杂且不对称的物体。 用来表达外形简单.内形复杂且不对称的物体。
A
易漏线 画图要点： 画图要点：
剖切面应选在物体的 应选在物体 ⑴ 剖切面应选在物体的 对称中心平面处； 对称中心平面处； 平面处
一、剖视图的基本概念 剖
二、剖视图的画法 三、常用的剖切方法 四、作图的注意事项
1、剖切位置 、
剖视图的剖切平面位置应需 要而定， 要而定，在一般情况下应平某 一投影面， 一投影面，使截面的投影反映 剖切平面要尽量通过孔、 形：剖切平面要尽量通过孔、 槽等不可见部分的中心， 槽等不可见部分的中心，使内 部形状得以表达清楚。 部形状得以表达清楚。如果物 体有对称平面， 体有对称平面，一般将切面选 择在对称面处。 择在对称面处。
机械制图17.3.1 剖视图的基本概念及一般画法
(二) 剖视图的画法
步骤： 1.选定剖切面、位置及投射方向； 2.画出截断面的投影；
§2-2 点的两面投影
二、剖视图的一般画法
(二) 剖视图的画法
Ａ–Ａ 视图名称
Ａ
Ａ
步骤： 1.选定剖切面、位置及投射方向； 2.画出截断面的投影； 3.在截断面区域画上剖面符号； 4.画全剖切面后面可见部分的投影。 5.标注。 交线可见
液体
胶合板（不 分层数） 格 网（筛网、 过滤网）
二、剖视图的一般画法
当不需要表示材料的类别时，可按通用剖面线（与金属材 料的剖面线相同）表示。
金属材料的剖面线最好与主要轮廓或剖面区域的对称线成 45°角。
注意： 当同一个金属机件需用几个剖视图表达时，所有剖视图上
剖面线的倾斜方向要相同，且剖面线的间距要相等。
§2-2 点的两面投影
二、剖视图的一般画法
部分材料的剖面符号
金属材料 （已有规 定符号者 除外）
非金属材 料（已有 规定符号 者除外）
转子、电 枢、变压 器和电抗 器等的叠 钢片
型砂、填砂、 粉末冶金、陶 瓷刀片以及硬 质合金刀片等
玻璃及观察用 的其他透明材 料
线圈绕组元件
§2-2 点的两面投影
木材纵剖面
3.要画出剖切面后的可见部分的投影，不要漏画线。
A –A
A –A
A –A
A
AA
AA
A
§2-2 点的两面投影
二、剖视图的一般画法
(四) 画剖视图应注意的问题
3.要画出剖切面后的可见部分的投影，不要漏画线。
A –A
A –A
A –A
A –A
A
AA
AA
AA
机件常用的基本表示法之剖视图
般仍按照原来位置投影。当剖切后产生不完整要素时，
应将此部分按不剖绘制。 剖切后，机
中间臂按不 剖绘制
件的中间臂
不完整
44
2、旋转剖——注意事项
c）采用旋转剖画剖视图时，也可用展开画法，标注方 法为“X-X展开”。
45
3、阶梯剖 用几个平行的剖切平面剖开机件的方法称为阶梯剖
两个平行剖切平面
适用于孔、槽等结构的轴线分别位于几个平行的平面上
局部剖视表达通孔的 深度、凸台的位置
局部剖视表达凸台 和耳板孔的深3度1
表达箱体内部孔和空腔 的结构及其连接关系
U形板圆柱孔与空 腔的连接关系 32
3、当对称机件的轮廓线与对称中心线重合，不宜 采用半剖视时，可采用局部剖视
棱线在外， 剖切范围可 小于一半
内外都 有棱线
棱线在内， 剖切范围应 大于一半
，用一个剖切平面不能全部剖开的此类机件
46
3、阶梯剖——注意事项 a）在剖视图上，不应画出两个剖切平面转折处的投影
转折处 不画线
47
3、阶梯剖——注意事项 b）剖切位置线的转折处不应与图上的轮廓线重合
不允许在轮廓项
c）在剖视图上不应出现不完整要素。只有当两个要
素在图形上具有公共对称中心线或轴线时，才允许
• 剖视图的种类及其适用条件
• 剖切面的种类和剖切方法
国家标准规定：可选择单一剖 切面、几个平行或几个相交的
剖切平面剖开物体
斜剖 旋转剖 阶梯剖 复合剖 圆柱面剖切
37
1、斜剖 用不平行于任何基本投影面的剖切平面剖开
机件的方法称为斜剖。
正垂面
38
1、斜剖——适用范围
当机件倾斜部分的 内形在基本视图上不能 反映实形时，可采用斜 剖。
工程制图——剖视图课件
电子产品的剖视图
总结词
展示电子产品的内部结构
详细描述
对于一些复杂的电子产品，如手机、电脑等，剖视图可以清晰地展示其内部结构和工作 原理，帮助工程师进行故障排查和维修。
05
剖视图的注意事项与常见错 误
注意事项
选择合适的剖切位置
剖切位置应能清楚地表 达物体的内部结构，同 时避免过多地剖切到物
体的内部细节。
进阶习题2
根据已知的多个视图，将它们组合成一 个完整的剖视图。
综合练习
综合练习1
绘制一个完整的机械产品生命周期的剖视 图，包括设计、制造、装配和使用阶段的剖 视图。
综合练习2
根据实际项目需求，绘制一个大型工程项 目的剖视图，要求展示项目的整体结构和各 个阶段的剖视图。
THANKS
局部剖视图适用于仅需要展示物体某 一特定部分的内部结构的情况。在局 部剖视图中，剖切平面仅穿过物体的 某一部分。
旋转剖视图
总结词
通过两个相交的剖切平面展示物体的内部结构，并常常需要将图形旋转以正确理 解。
详细描述
旋转剖视图常用于展示物体的内部结构，特别是当物体的某个部分位于其他部分 的下方或者被其他部分遮挡时。在旋转剖视图中，两个剖切平面相交，并且常常 需要将图形旋转以正确理解。
保持剖面线的一致性
在同一个视图中的剖面 线应保持一致，以避免
混淆和误解。
标注清晰
对剖切的位置和方向应 进行明确的标注，并注 明剖视图的名称，如
A-A剖视图。
常见错误及纠正方法
剖切位置不当
01
如剖切位置过高或过低，无法清楚地表达物体 的内部结构。纠正方法：选择合适的剖切位置
，确保能够清楚地表达物体的内部结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剖面区域（剖切面与物体接触的部分） 剖面区域（剖切面与物体接触的部分） 画出剖面符号（45°斜线） 画出剖面符号（45°斜线）
3
标注
剖视图名称
剖视图名称
“X－X”(拉丁字母或阿拉伯数字) X (拉丁字母或阿拉伯数字) 可省略不画） 剖切线 （可省略不画） 指示剖切位置（点画线） 指示剖切位置（点画线） 剖切位置
A A--A --A
h先假想按剖切位 置剖开物体 h再将被剖切面剖 开的结构及其有 关部分旋转到与 选定的投影面平 行再进行投射
AA9来自A—A A半剖视图
A—A A
A
A
A
A
10
半剖视图
A—A A 当物体具有对称 平面时， 平面时，向垂直于对 称平面的投影面投射 所得的图形， 所得的图形，可以对 称中心线为界， 称中心线为界，一半 画成剖视图、 画成剖视图、另一半 画成视图， 画成视图，这种剖视 图称为半剖视图。 图称为半剖视图。
单一剖切面剖切 几个平行的剖切平面剖切 几个相交的剖切面（ 几个相交的剖切面（交线垂直 于某一投影面） 于某一投影面）剖切
7
几个平行的剖切平面剖切
A A—A A
在剖视图 上无线
A A
标注相 同字母
A
不应与图样上 轮廓线重合
8
注意剖切面转折处画法及标注
几个相交的剖切面剖切 交线垂直于某一投影面） （交线垂直于某一投影面）
A
A
1/2视图 1/2全剖视 1/2视图 + 1/2全剖视 + 对称线 = 半剖视
11
用剖切面局部地剖开物体所得的 局部剖视图 剖视图称为局部剖视图 局部剖视图用波浪线分界以示剖切范围 不得穿空而过 不应与任何 图线重合 已表达清楚的 结构形状虚线 不再画出 注意波浪线画法！ 注意波浪线画法！
12
不得超出 轮廓线
A — A
剖切符号
箭头
指示起止、转折位置 指示起止、
A
剖切面名称
A
剖切符号
粗实线，线宽1 1.5d，线长6 粗实线，线宽1-1.5d，线长6-7 mm，尽量不与图形轮廓线相交。 mm，尽量不与图形轮廓线相交。
投射方向
箭头或粗短画， 箭头或粗短画，画在剖切线外端
d
箭头画法
4d
剖切面名称
字母“ 注在剖切符号外侧 字母“X”注在剖切符号外侧
5.2.1 剖视图
剖视图的基本概念 剖视图的种类 剖视图的种类
1
剖视图的基本概念
剖面区域
A — A
剖面线
剖切面
A A
移去
A
移去
2
归纳 剖 假想用剖切
面剖开物体 者与剖切面 者与剖切面 之间的部分 形体移去 形体移去 A
A — A
剖面线
移 将处于观察
A 移去
将其余部分形体向投影面投射 视 将其余部分形体向投影面投射
4
剖视图画图应注意的问题
易漏
A — A
h“假想”剖开，取剖视后其它 假想” 假想 剖开， 视 图不受影响，仍为完整图形。 h图不受影响，仍为完整图形。 剖切面一般通过物体的对称平 剖切面一般通过物体的对称平 通过物体的
面或基本对称平面（以保证图 或基本对称平面（ 形内不出现不完整的要素） 形内不出现不完整的要素）, 并平行或垂直某一投影面。 并平行或垂直某一投影面。
A
A
方向、 方向、间隔必须一致
h同一物体的各视图剖面符号 同一物体的各视图剖面符号 必须一致； 必须一致； h金属及不指明材料剖面符号 金属及不指明材料剖面符号 45°斜线。 为 45°斜线。
5
剖视图的种类
全剖视图 用剖切面完全地剖开物体所得的 剖视图称为全剖视图 A — A
A
A
6
全剖视图可用以下剖切方法获得: 全剖视图可用以下剖切方法获得:
易漏
h 将其余部分投射后，所有可见 其余部分投射后，所有可见 的线均画出，不能遗漏。 的线均画出，不能遗漏。 h 剖视图与其它视图配合，结构 剖视图与其它视图配合， 形状已表达清楚时虚线不画。 形状已表达清楚时虚线不画。 虚线不画 h 与剖切面接触的部分必须画剖 与剖切面接触的部分必须画剖 面符号： 面符号：
