乙炔发生设备一览表
乙炔生产设备明细表
序号
设备名称
1 隔膜式压缩机
2 隔膜式压缩机
3 乙炔发生器
4 乙炔气柜
5 水封
6 水封
7 气水分离器
8 低压干燥器
9 低压干燥器
10 乙炔净化器（酸）
11 乙炔净化器（中和）
12 油水分离器
13 高压干燥器
14 高压干燥器
15 高压干燥器
型号 M2V-20/1～25 M2V-20/1～25
制造单位 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司 丹东恩威化工机械有限公司
地址:辽宁省丹东市振安区变电街9-1号
ห้องสมุดไป่ตู้
电话:0415-2818001
出厂编号 J2008-13 J2008-14 R2008-8-1 R2008-8-2 R2008-8-3 R2008-8-4 R2008-8-5 R2008-8-6 R2008-8-7 R2008-8-8 R2008-8-9 R2008-8-10 R2008-8-11 R2008-8-12 R2008-8-13
出厂日期 2008/4/25 2008/4/25 2008/4/18 2008/4/8 2008/3/26 2008/3/26 2008/4/12 2008/4/20 2008/4/20 2008/4/16 2008/4/16 2008/4/20 2008/4/10 2008/4/10 2008/4/10
乙炔发生器有哪些安全装置
工作行为规范系列乙炔发生器有哪些安全装置（标准、完整、实用、可修改）编号：FS-QG-29596乙炔发生器有哪些安全装置What safety devices does the acetylene generator have说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
乙炔发生器的安全装置包括阻火装置、防爆泄压装置和指示装置三类。
1、防阻装置常用的是回火防止器，其作用是发生回火时防止火焰窜进贮气罐和主罐或阻止火焰在管道中蔓延。
回火防止器是乙炔发生器不可少的安全装置。
安全规则规定，没有回火防止器或其结构和工作性能不符合要求，乙炔发生器不能运行，不能进行气焊或气割操纵。
回火防止器按阻火介质分为水封式和干式两种;按作用和容量分为岗位式和集中式(如安装于乙炔站供气管的总回火防止器)两种;按压力分为低压式[2、泄压装置它的作用是当发生器的压力升高超过一定限度时，或因爆炸压力急剧升高时，能及时自动泄出气体，使压力降低，防止发生器罐体破坏。
避免设备更大损失和职员伤亡。
主要有安全阀和爆炸片等。
l)爆破片。
即在发生器的发气室、贮气室和回火防止器等罐体适当部位设置足够面积的脆性材料[如0.l~0.2毫米(mm)的铝箔片等]，构成薄弱环节。
当爆炸发生时，这些薄弱处首先甚至遭到破坏，将大量气体泄进大气，罐内爆炸压力很难迅速升高，从而保住容器的主体。
乙炔发生器的罐体发生爆炸后，用规定材料更换破裂的爆炸片后，可继续运行使用。
但留意不得随便用其它材料更换。
2)安全阀。
亦称泄压阀。
它的作用是保证中压乙炔发生器的压力超过安全规定时能自动开启，将罐内乙炔放出一部分，当压力降至安全限度内时即自动封闭，以保证将乙炔压力自动控制在安全规则规定的范围内。
安全规则规定，乙炔发生器安全阀的开启压力为0.215兆帕(MPa)。
安全阀开启时，乙炔从阀中喷出，会发出“吱吱”响声，还能起报警用。
溶解乙炔生产工艺及设备 2005
溶解乙炔生产工艺及设备2005-11-24一、溶解乙炔的生产方法工业上生产溶解乙炔的方法主要有三种。
第一种是用天然气（其主要成分为甲烷）裂解法。
利用甲烷为原料加热至1500~1600℃的高温，然后快速冷却裂解制得乙炔气；第二种是烃类裂解法。
以乙烷、液化石油气、煤油等高碳烃类为原料，经1000℃以上的高温裂解制得乙炔气；第三种方法就是利用电石与水反应生产乙炔气。
从以上三种方法制取乙炔比较，前两种裂解法制取的乙炔气纯度较低，裂解反应后除了产生少量乙炔气之外，还有大量的其它副产品（如：氢、一氧化碳及其它气体）等。
为了得到高纯度的乙炔气还必须对裂解后的气体进行分离提纯，因而工艺流程长、设备复杂，建厂投入资金大，较难推广。
利用电石制取乙炔气已有悠久的历史，并且具有工艺流程短，设备简单，操作方便，产品纯度高，投资资金少等优点，被国内外广泛采用。
但用电石法制取乙炔气与裂解法相比生产成本要高一些。
二、溶解乙炔的生产工艺流程溶解乙炔的生产工艺流程有多种。
利用电石法制取溶解乙炔的生产工艺流程（如图1）所示。
电石水（图1）电石与水在发生器中连续反应生产粗乙炔气，经过冷却分离贮存在贮气柜中。
贮气柜内的乙炔气经入净化器，在净化器中用化学方法除硫化氢、磷化氢等杂质气体，从而等到纯乙炔气。
纯乙炔气在除去水分后，进入乙炔压缩机，将乙炔气压缩至小于或等于2.5Mpa，压缩后的高压乙炔气经高压油水分离器、高压干燥器去除乙炔气中的油分和水分。
再通过阻火器进入乙炔气灌排，将乙炔气充入已加好丙酮的合格乙炔瓶中，使乙炔气溶解在丙酮里，从而得到溶解乙炔。
充装完毕后，乙炔瓶静止一段时间，经检验合格后出厂，供用户使用。
电石法生产的溶解乙炔工艺流程，主要由乙炔气发生、粗乙炔气净化、乙炔气压缩、高压乙炔干燥、乙炔充灌和出厂检验等工序组成。
根据选用的设备不同，各溶解乙炔生产厂的工艺流程也有较大的差别。
目前我国溶解乙炔工艺流程主要分两大类；一类按乙炔发生器操作条件来分，另一类按乙炔气净化方式来分。
乙炔发生站安全技术范本

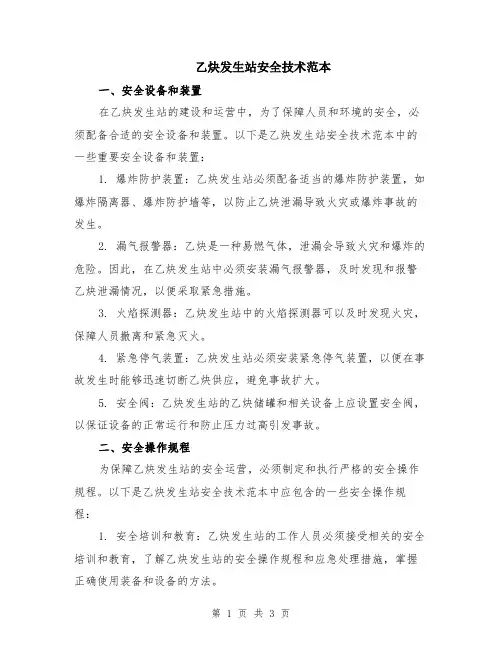

乙炔发生站安全技术范本一、安全设备和装置在乙炔发生站的建设和运营中，为了保障人员和环境的安全，必须配备合适的安全设备和装置。
以下是乙炔发生站安全技术范本中的一些重要安全设备和装置：1. 爆炸防护装置：乙炔发生站必须配备适当的爆炸防护装置，如爆炸隔离器、爆炸防护墙等，以防止乙炔泄漏导致火灾或爆炸事故的发生。
2. 漏气报警器：乙炔是一种易燃气体，泄漏会导致火灾和爆炸的危险。
因此，在乙炔发生站中必须安装漏气报警器，及时发现和报警乙炔泄漏情况，以便采取紧急措施。
3. 火焰探测器：乙炔发生站中的火焰探测器可以及时发现火灾，保障人员撤离和紧急灭火。
4. 紧急停气装置：乙炔发生站必须安装紧急停气装置，以便在事故发生时能够迅速切断乙炔供应，避免事故扩大。
5. 安全阀：乙炔发生站的乙炔储罐和相关设备上应设置安全阀，以保证设备的正常运行和防止压力过高引发事故。
二、安全操作规程为保障乙炔发生站的安全运营，必须制定和执行严格的安全操作规程。
以下是乙炔发生站安全技术范本中应包含的一些安全操作规程：1. 安全培训和教育：乙炔发生站的工作人员必须接受相关的安全培训和教育，了解乙炔发生站的安全操作规程和应急处理措施，掌握正确使用装备和设备的方法。
2. 火源管控：乙炔是一种易燃气体，因此在乙炔发生站内严禁使用明火和产生火源的设备，工作人员必须定期检查和清理电气设备，确保其正常运行，以防止火灾事故的发生。
3. 泄漏处理：一旦发现乙炔泄漏，工作人员必须立即采取紧急措施，例如切断乙炔供应、通知相关人员、进行泄漏源封堵等，以防止事故的扩大。
4. 紧急撤离和救援措施：乙炔发生站必须明确制定紧急撤离和救援计划，并进行演练。
指定安全出口和集合点，准备好必要的救援装备和器材，以应对突发情况。
5. 定期检查和维护：乙炔发生站的设备和装置必须定期检查和维护，确保其正常运行和安全使用。
同时，工作人员应定期进行巡检和维护，确保设备的完好性和安全性。
三、应急处理措施为了应对乙炔发生站可能发生的事故，必须制定和执行相应的应急处理措施。
乙炔气体生产安全预评价报告{修}

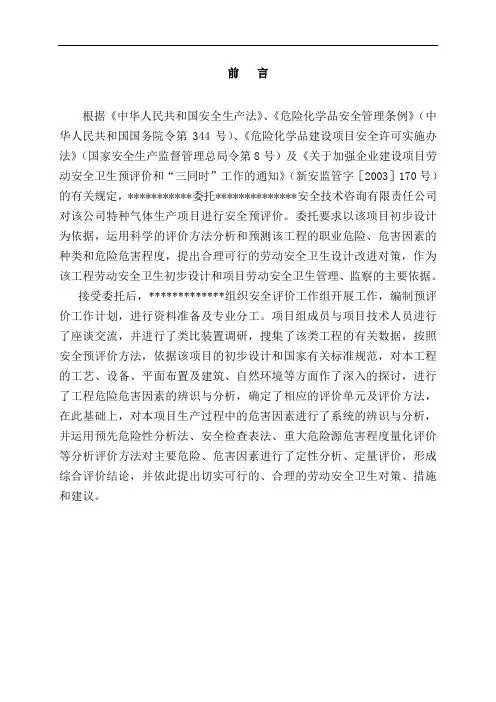

前言根据《中华人民共和国安全生产法》、《危险化学品安全管理条例》（中华人民共和国国务院令第344号）、《危险化学品建设项目安全许可实施办法》（国家安全生产监督管理总局令第8号）及《关于加强企业建设项目劳动安全卫生预评价和“三同时”工作的通知》（新安监管字［2003］170号）的有关规定，***********委托**************安全技术咨询有限责任公司对该公司特种气体生产项目进行安全预评价。
委托要求以该项目初步设计为依据，运用科学的评价方法分析和预测该工程的职业危险、危害因素的种类和危险危害程度，提出合理可行的劳动安全卫生设计改进对策，作为该工程劳动安全卫生初步设计和项目劳动安全卫生管理、监察的主要依据。
接受委托后，*************组织安全评价工作组开展工作，编制预评价工作计划，进行资料准备及专业分工。
项目组成员与项目技术人员进行了座谈交流，并进行了类比装置调研，搜集了该类工程的有关数据，按照安全预评价方法，依据该项目的初步设计和国家有关标准规范，对本工程的工艺、设备、平面布置及建筑、自然环境等方面作了深入的探讨，进行了工程危险危害因素的辨识与分析，确定了相应的评价单元及评价方法，在此基础上，对本项目生产过程中的危害因素进行了系统的辨识与分析，并运用预先危险性分析法、安全检查表法、重大危险源危害程度量化评价等分析评价方法对主要危险、危害因素进行了定性分析、定量评价，形成综合评价结论，并依此提出切实可行的、合理的劳动安全卫生对策、措施和建议。
1、编制说明1.1评价目的1)贯彻落实《中华人民共和国安全生产法》（中华人民共和国主席令第70号）、《危险化学品安全管理条例》（国务院令第344号）等有关国家法律、行政法规、政府规章和地方性法规，加强对危险化学品的安全管理；2）通过安全预评价，对乙炔、氧气生产装置的设计、建设、运行等过程中存在的事故和事故隐患进行系统分析，针对事故和事故隐患发生的可能原因事件和条件，提出消除危险的最佳技术方案，特别是从设计上采取相应措施，设置多重安全屏障，实现生产过程中的本质安全化。
乙炔发生工艺设备对策措施

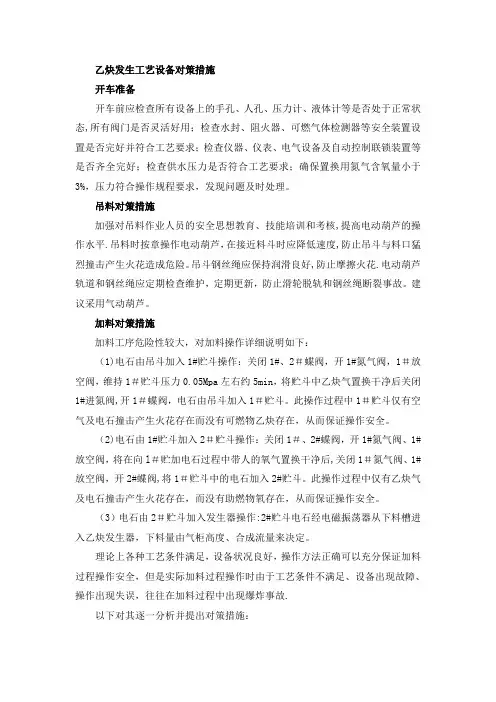

乙炔发生工艺设备对策措施开车准备开车前应检查所有设备上的手孔、人孔、压力计、液体计等是否处于正常状态,所有阀门是否灵活好用；检查水封、阻火器、可燃气体检测器等安全装置设置是否完好并符合工艺要求；检查仪器、仪表、电气设备及自动控制联锁装置等是否齐全完好；检查供水压力是否符合工艺要求；确保置换用氮气含氧量小于3%，压力符合操作规程要求，发现问题及时处理。
