电梯监控的安装方法
监控系统安装流程视频监控安装教程
监控安装指导与注意事项A、线路安装与选材1、电源线：要选“阻燃”电缆,皮结实,在省成本前提下,尽量用粗点的,以减少电源的衰减;2、视频线：SYV75-3线传输在300米内,75-5线传输500米内,75-7的线可传输800米;超过500米距离,就要考虑采用“光缆”;另外,要注意“同轴电缆”的质量;3、控制线：一般选用“带屏蔽”2的线缆,RVVP2;4、穿线管：一般用“PVC管”即可,要“埋地、防爆”的工程,要选“镀锌”钢管;B、控制设备安装1、控制台与机柜：安装应平稳牢固,高度适当,便于操作维护;机柜架的背面、侧面,离墙距离,考虑到便于维修;2、控制显示设备：安装应便于操作、牢靠,监视器应避免“外来光”直射,设备应有“通风散热”措施;3、设置线槽线孔：机柜内所有线缆,依位置,设备电缆槽和进线孔,捆扎整齐、编号、标志;4、设备散热通风：控制设备的工作环境,要在空调室内,并要清洁,设备间要留的空间,可加装风扇通风;5、检测对地电压：监控室内,电源的火线、零线、地线,按照规范连接;检测量各设备“外壳”和“视频电缆”对地电压,电压越高,越易造成“摄像机”的损坏,避免“带电拔插”视频线;C、摄像机的安装1、高度：室内摄像机的安装高度以～5米,为宜,室外以～10米为宜;电梯内安装在其顶部;2. 防雷绝缘：强电磁干扰下,摄像机安装,应与地绝缘;室外安装,要采取防雷措施;3、选好BNC：BNC头非常关键,差的BNC头,会让你生不如死,一点都不夸张;4、红外高度：红外线灯安装高度,不超过4米,上下俯角20度为佳,太高或太过,会使反射率低;5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等,容易吸收红外光,使红外效果大大减弱;6、云台安装：要牢固,转动时无晃动,检查“云台的转动范围”,是否正常,解码器安装在云台附近;监控安装流程准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳,数字万用表或指针式万用表,500V绝缘摇表准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等;安装步骤：安装前测试,摄像机安装,中心终端设备安装,调试一．安装前测试1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线;2、准备一台监视器或硬盘录像机,硬盘录像机可为嵌入式或PC式,软件配置齐全;3、在通电前,弄清楚摄像机的供电电压,并对供电电压用万用表进行测试,测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用;4、为固定摄像机配上镜头,注意镜头与摄像机的接口,是C型接口还是CS型接口这一点要切记,否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片,如果是一体化固定摄像机则可以省去此步骤;5、安装镜头时,首先去掉摄像机及镜头的保护盖,然后将镜头轻轻旋入摄像机的镜头接口并使之到位;对于自动光圈镜头,还应将镜头的控制线连接到摄像机的自动光圈接口上;6、分别测试AGC ON/OFF自动增益控制,ATW ON/OFF自动白平衡,ALC/ELC自动亮度控制/电子亮度控制,BLC ON/OFF背光补偿开关,LL/INT同步选择开关,VIDEO/DC镜头控制信号选择开关,SOFT/SHARP细节电平选择开关,FLICKERLE无闪动方式等功能,并做好测试记录,是否满足现场的实际需要;7、对于云台和快球,根据说明书对解码板进行地址、波特率、协议编码,用标签纸进行标示,地址编码按照摄像机的号码进行顺序编码,协议如没有特殊要求,一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应的设置;8、按照说明书,进入快球或云台菜单,对于室外型,要把摄像机功能设置成日夜转换型;9、对云台或快球的左右转动,摄像机的镜头进行变倍测试,在最远和最近的状态下进行,并对测试结果进行记录,符合要求的才能进行安装,不符合要求的退回厂家进行维修;10、设定若干快球预置位,然后通过调预置点的方式来测试快球是否符合设计的需要;二、摄像机安装固定摄像机安装1.根据现场实际情况,选择安装方式,室外采用立杆,水平支架安装,室内采用墙壁水平支架安装或吸顶吊装,并在支架上安装万能转向夹,万能转向夹和水平支架的连接用镀锌螺丝固定;2.如采用立杆安装,立杆的高度根据视场的需要不低于3.5米,立杆的固定钢板厚度不小于8mm,基础预埋件采用16mm螺纹圆钢,高度为500mm,宽度为200mm的网状结构;在安装位置,挖开泥土,把预埋件放入地下,高度高出地面70mm,然后用标号为1：1的水泥进行浇注,在浇注时,把高出地面部分的螺纹部分用绝缘胶布进行包扎,在4-5天后才能安装监控立杆;3.安装立杆,在安装时,小心立杆表面漆的脱落,用16mm螺母进行固定,在螺母和螺杆之间要加垫圈和弹簧,螺杆露出的高度不超过10mm,多余部分用切割机切掉,固定完后,在螺丝和螺杆上涂上防锈漆,在防锈漆干后,涂上和立杆颜色一样的面漆;4.在立杆上方用镀锌螺丝固定支架,在支架上的万能活动夹上固定防护罩底盖,把视频线和电源线穿入防护罩,线和防护罩之间用密封圈进行封闭,防护罩和立杆之间的裸线用16mm塑料软管保护;然后在视频线上焊接BNC头,固定测试好的摄像机,插上BNC头和电源的莲花头,在插上电源前,切断220V供电电源;用螺丝固定防护罩的上盖,但螺丝不要全部拧死;5.发现摄像机镜头上有污物,一定要用专用镜头纸擦拭;6.安装摄像机的时候一定要注意考虑环境温度;7.带红外灯摄像机以及室内支架安装可参考第四条的安装方法;立柱及基础安装见后图：快球及云台摄像机安装：1.在安装使用全方位智能化高速球型摄像机之前,请首先仔细阅读产品说明书;2.快球及云台立杆的安装,参照固定摄像机立杆的安装;3.用厂家配带的支架和快球进行连接,然后把支架和立杆用镀锌螺丝进行连接4.球机内部为精密光学及电子器件,在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法,都会对产品造成损坏;5.请不要自行拆卸球机内部器件,以免影响使用;6.使用中必须遵守各项电气安全标准,配用本机自带的专用电源,RS-485 及视频信号在传输过程中应与高压设备或电缆保持足够的距离,在多雷地带,必须做好防雷击、防浪涌等防护措施;7.不要直接将高速球置于室外使用,避免球机淋雨、受潮等;在潮湿的地方请不要使用;如果安装在室外,则必须使用密封防护罩,绝对禁止露天单独使用;8.快球安装环境的温度、湿度符合产品的要求;9.不管球型摄像机电源是否接通,不要将摄像机瞄准太阳或极光亮的物体,不要将摄像机长时间瞄准或监视光亮的静止物体;10.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体,清理污垢时,应用干布清理,污垢不易清除时,可用中性清洗剂轻拭干净;11.小心使用智能化高速球型摄像机,应避免受撞或震动;若使用不当,将受损害;半球摄像机安装1半球摄像机采用吸顶安装,安装在走廊的天花板或则电梯轿厢内,电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢内全景.2摄像机镜头应从光源方向对准监视目标,并应避免逆光安装; 当需要逆光安装时,应降低监视区域的对比度.3如果采用金属外壳半球摄像机,金属外壳一定要与电梯轿厢的外壳进行绝缘;二、机房设备安装1. 控制台应安放坚直,台面水平,控制召位置应符合设计要求;2.电视墙距离墙至少80cm,使设备留有足够的检修空间,电视墙和操作台的间距至少为1m.3.机架内的设备、部件的安装,应在机架定位完毕并加固后进行, 安装在机架内的设备应牢固、端正,机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.4.台内接插件和设备接触应可靠,安装应牢固; 内部接线应符合设计要求,无扭曲脱落现象.5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上. 当装在柜内时,应采取通风散热措施;6.监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡;7.监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖.8.机房内所有设备金属外壳及操作台,电视墙外壳均需要可靠接地,接地电阻不大于4欧姆;四、监控布线敷设标准1.在穿线前应对线进行通断测试,视频线在中间禁止有接头,保证视频线要一线到底;2.拽线时每根线拉力应不超过11公斤,多根线拉力最大不超过40公斤,以免拉伸电缆导体;3.穿管时管两端要加护套,所有电缆经过的管槽连接处都要处理光滑,不能有任何毛刺,以免损伤电缆;4.电缆在出线盒外余长50cm,控制箱外约1.5m,余线应仔细缠绕好收在出线盒内或控制箱内;在配线箱处从配线柜入口算起余长为配线柜的长+宽+深＋50cm ;5.余线应按分组表分组,从线槽出口捋直绑扎好,绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎;6.穿线完成后,所有的电缆应全面进行通断测试,每根电缆的所有芯都要测;这样测试能发现的问题是断线、断路和标号错;。
全过程讲解电梯监控无线网桥如何安装
全过程讲解电梯监控无线网桥如何安装？一、电梯视频监控电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。
电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。
电梯监控视频传输可分为有线和无线两种。
有线传输：采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在一到二年之间。
高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。
再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。
无线传输：无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。
无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。
随行线缆二、如何部署电梯井监控视频无线传输有两种安装方式。
顶置式和底置式，如下图：顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。
值得注意的是，网桥都是有发射端与接收端。
三、网桥如何组网？轿厢端的网桥需设置为客户端模式，这种模式下网桥就相当于一个网卡。
把网络摄像头的视频数据从电信号转变为无线信号。
组网原理图：电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。
总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。
安装到电梯井之前需要事先将网桥配对好。
四、电梯无线监控项目实例上面我们提到了电梯安装无线网桥的方法，那么这篇我们来看下实例。
施工背景：刚接了个电梯安装监控的项目，一栋大厦，共35层8部电梯，之前安装的电梯监控都是放线缆。
客户看周边的几家做安防的都用一种新产品无线网桥代替网线，也就做无线监控。
所以用无线网桥！安装图纸：走廊两边各4部电梯，两边电梯监控安装方法一模一样，最终连接到一个总交换机然后到机房！采购安装：摄像头：8台；摄像机电源8个，电源插排8个；硬盘录像机：1台；4TB硬盘：一个；无线网桥：8对；24口交换机：1台；300米网线一箱！四芯单模光纤400米光纤收发器1对核心交换机1台准备工作：设备都到位，为了做到万无一失。
电梯监控安装方案
电梯监控安装方案1. 引言电梯监控是一种用于监测电梯运行情况并确保乘客安全的重要系统。
它可以实时监控电梯的运行状态、故障信息，提供实时报警和记录，以便对电梯进行及时维护和紧急救援。
本文将介绍一种电梯监控的安装方案，包括硬件设备选择、系统部署和功能实现等方面。
2. 硬件设备选择为了实现电梯监控系统，需要选择合适的硬件设备。
以下是几个关键的硬件设备选择要点：2.1. 视频监控设备选择高清晰度、广角视野的摄像头，并具备低照度拍摄能力，以确保即使在低光照条件下也能获得清晰的图像。
此外，摄像头需要具备动态范围调整能力，以适应电梯内外光照差异。
2.2. 声音监控设备选择具备噪声抑制和声音增强功能的麦克风，以确保从电梯内部和外部都能清晰地获取声音信息。
2.3. 数据存储设备选择高可靠性的硬盘或固态硬盘作为数据存储设备，以确保对电梯监控数据的高效保存和可靠性备份。
3. 系统部署电梯监控系统的部署需要考虑以下几个关键方面：3.1. 安装位置选择确定摄像头的安装位置是电梯监控系统部署的首要任务。
建议在每个电梯的顶部安装一个摄像头，以便实时监控电梯内外的情况。
此外，可以在每层楼梯口或电梯走廊安装额外的摄像头，以提供更全面的监控。
3.2. 连接布线摄像头和麦克风需要与监控主机建立连接，因此需要进行布线工作。
建议采用双绞线进行布线，以保证信号传输的稳定性。
3.3. 软件安装安装电梯监控系统的监控主机和相关软件，确保系统能够正常运行并提供实时监控和报警功能。
4. 功能实现电梯监控系统需要实现以下几个核心功能：4.1. 实时监控通过摄像头和麦克风，实时监控电梯内部和外部的情况。
监控主机可以通过网络连接，将监控画面和声音传输到监控中心或监控人员的终端设备。
4.2. 故障报警监控主机通过对电梯运行状态的实时监测，可以自动检测到电梯的故障情况，并及时发出报警。
报警方式可以包括声音报警、短信报警或邮件报警等。
4.3. 数据记录与分析监控主机可以将电梯的监控数据进行记录和存储，并提供可视化的数据分析报告。
电梯视频监控—传输线路安装方法
电梯视频监控——双绞线传输安装方法电梯作为高楼载客、货的主要工具，在未来的使用将会越来越广泛，它是最普通的公共场所，所以在电梯中安装监控摄像机很有必要。
以前电梯监控的雏形是将视频线混编于随行电缆中，在由电梯机房输出连接至监控中心，系统构架简单。
但电梯井道是一个较为复杂的环境，很多工程的视频监控图像在电梯井道环境中受到不同程度的干扰，以往的工程我们可能都很头疼，那么现在就可以利用双绞线传输这种抗干扰的特性来解决此类问题。
我们先分析一下干扰源有哪几种：电梯井道相当于一栋大楼内独立的一个系统，井道壁一般较厚实（25cm ～40cm ），与电梯金属门、钢筋体混合形成了一个密闭空间，屏蔽效应相当好。
所以现在的大多数的电梯井道内都会安装型号众多的信号转发器（如手机信号发生器），以增加信号的覆盖率，减少盲区和突发事件时没有信号的概率。
又由于此类信号发生器转发的基本为高频和超高频率的电磁信号，故对井道内传输信号的线缆会产生较为严重的干扰。
只有通过改变传输方式和做好相关的屏蔽、接地处理，才有希望改善图像效果。
众所周知，同轴线对低频率的干扰电流抵御能力很好，尤其一些电梯专用同轴线编数高，效果就很好。
一旦传输通道内混进高频干扰信号，其表现就差强任意。
还有目前使用的电梯拽引电机基本为无级变频电机，其在停止/启动过程中通过接地线或钢丝绳传递的杂散电流可以达到15A/s max ,如果传导到视频线缆内部，那将产生很严重的干扰。
另外还有一种干扰源是电机的供电电源产生的工频干扰。
还有一些施工单位将电梯井道当作一个公共的走线通道，其间布置的线缆各种各样，给视频信号线缆造成很多软性干扰。
在电梯监控中使用双绞线传输可以解决一部分干扰，实践证明，互绞双线比非绞双线更柔软，抗干扰能力更好，性价比更高。
在使用之前，需要根据现场环境和要求作前期勘察，选择合适的线缆，走线路径，操作程序。
目前使用较多的线缆有CAT 5E 、CAT 6 、RVVS 2×0.75 等型号。

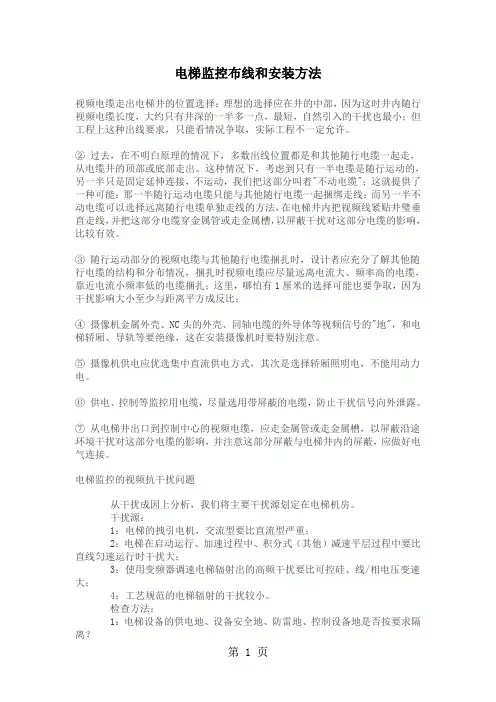

电梯监控布线和安装方法共7页
电梯监控布线和安装方法视频电缆走出电梯井的位置选择：理想的选择应在井的中部，因为这时井内随行视频电缆长度，大约只有井深的一半多一点，最短，自然引入的干扰也最小；但工程上这种出线要求，只能看情况争取，实际工程不一定允许。
② 过去，在不明白原理的情况下，多数出线位置都是和其他随行电缆一起走，从电缆井的顶部或底部走出。
这种情况下，考虑到只有一半电缆是随行运动的，另一半只是固定延伸连接，不运动，我们把这部分叫着"不动电缆"；这就提供了一种可能：那一半随行运动电缆只能与其他随行电缆一起捆绑走线；而另一半不动电缆可以选择远离随行电缆单独走线的方法，在电梯井内把视频线紧贴井璧垂直走线，并把这部分电缆穿金属管或走金属槽，以屏蔽干扰对这部分电缆的影响，比较有效。
③ 随行运动部分的视频电缆与其他随行电缆捆扎时，设计者应充分了解其他随行电缆的结构和分布情况，捆扎时视频电缆应尽量远离电流大、频率高的电缆，靠近电流小频率低的电缆捆扎；这里，哪怕有1厘米的选择可能也要争取，因为干扰影响大小至少与距离平方成反比；④ 摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的"地"，和电梯轿厢、导轨等要绝缘，这在安装摄像机时要特别注意。
⑤ 摄像机供电应优选集中直流供电方式，其次是选择轿厢照明电，不能用动力电。
⑥ 供电、控制等监控用电缆，尽量选用带屏蔽的电缆，防止干扰信号向外泄露。
⑦ 从电梯井出口到控制中心的视频电缆，应走金属管或走金属槽，以屏蔽沿途环境干扰对这部分电缆的影响，并注意这部分屏蔽与电梯井内的屏蔽，应做好电气连接。
电梯监控的视频抗干扰问题从干扰成因上分析，我们将主要干扰源划定在电梯机房。
干扰源：1：电梯的拽引电机，交流型要比直流型严重；2：电梯在启动运行、加速过程中、积分式（其他）减速平层过程中要比直线匀速运行时干扰大；3：使用变频器调速电梯辐射出的高频干扰要比可控硅、线/相电压变速大；4：工艺规范的电梯辐射的干扰较小。
电梯监控的安装方法
电梯监控的安装方法
电梯监控的安装方法可以分为以下步骤：
1. 规划与设计：首先需要根据电梯的具体情况，确定需要安装监控设备的位置，例如电梯厅、电梯井等。
然后根据需要确定监控设备的种类、数量和布局。
2. 安装监控摄像头：根据设计方案，确定监控摄像头的安装位置，并进行固定安装。
通常将摄像头安装在电梯厅的角落处或者电梯井顶部。
需要注意保证监控范围覆盖电梯的每一个角落。
3. 布线与连接：根据监控设备的种类，进行布线与连接。
如果是有线监控设备，需要通过电缆将监控摄像头与控制设备相连；如果是无线监控设备，则需要进行网络配置和连接。
4. 安装控制设备：安装监控控制设备，例如监控主机、存储设备等。
根据需要，可以选择将控制设备安装在电梯内部或者电梯厅内的安全位置。
5. 调试与测试：安装完成后，进行监控设备的调试与测试，确保设备能正常工作。
测试包括监控画面清晰、存储设备正常工作等。
6. 供电与联网：连接并供电给监控设备，确保设备正常工作。
如果需要远程监控，则需要进行联网配置。
7. 安全防护：为了保护监控设备的安全，可以根据需要增设防
护罩、外壳等。
最后，为了保证电梯监控设备的长期维护和管理，应定期检查和维护设备，确保其正常工作。
电梯监控采用无线网桥 安装调试及注意事项
电梯监控采用无线网桥，安装调试及注意事项问题一：盲目进场？电梯属于特种设备，有一定危险性，切勿盲目进场。
1 .安装前我们需要到物业了解现场电梯、监控等的布线情况。
2 .先联络电梯维保人员，外部人员必须由电梯维保人员带领才能进场（电梯作业人员按规定是需要持有国家安监总局颁发的特种作业操作证才能上岗的）。
问题二：网桥供电怎么解决？电梯品牌不同，结构也不同，轿厢顶部和底部的配置也不一样。
改造项目的电梯轿顶的电源极有可能被摄像头占着。
那网桥从哪里取电呢？在勘测时留意轿厢顶部是否是排插，如没有排插的话，需另备排插便于取电。
问题三：网桥安装在哪里？选网桥安装点位注意尽量避开遮挡物，尤其是金属物质会影响信号。
电梯轿厢顶部的网桥可安装在最上层的栏杆上；另外一只安装在基坑，有可能基坑会积水，影响网桥信号传输，所以固定在电梯井墙壁上是最理想的方法。
问题四：网桥用什么固定？在电梯井顶部或底部的网桥怎么固定呢？网桥出厂时，大多数厂家配件只含抱箍或者扎带，是没有配支架的，所以千万别忘记买支架呀！抱箍和扎带固定网桥时也要抱的够紧。
问题坑五：网桥怎么设置？市面上大多数网桥配置方法：1 .WEB界面配置先分别进入两个网桥WEB界面设置IP地址，再设置发射端，接收端，最后设置信道。
2 .拨码网桥：网桥上的拨码键，有的代表工作模式码、分组配对码、IP地址码这个要带上说明书研究清楚才能很好的完成配对。
3 .数显网桥：在网桥上可视化地呈现了设置的信息，但它仍然需要先手动在网桥上设置IP地址、信道，再同时长按网桥的拨码按钮使之配对成功。
无线网桥作为重要的无线监控传输设备，它的性能和正确使用关系到整个无线监控系统能否正常运行。
因此，用户应多了解一些无线网桥知识，并选择质量可靠的品牌产品。
一、网桥安装指导1.设备连线电梯网桥出厂自带POE电源，电源上的POE口使用网线连接到设备上的POE口即可给设备进行供电，机房端（接收端）POE电源LAN 口（或设备上的LAN1/LAN2口）接入局域网交换机摄像机端（发送端）POE电源LAN口（或设备上的LAN1/LAN2口）可同时接入IPC,电梯网关，广告屏等设备。
电梯无线监控安装方法【最新版】
电梯无线监控安装方法电梯无线监控的安装，电梯监控的安装的问题讨论的比较多，之前我们也曾提到过，本期我们通过案例的方式来一起总结下。
一、电梯视频监控电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。
电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。
电梯监控视频传输可分为有线和无线两种。
有线传输：采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在一到二年之间。
高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。
再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。
无线传输：无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。
无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。
随行线缆二、如何部署电梯井监控视频无线传输有两种安装方式。
顶置式和底置式，如下图：顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。
值得注意的是，网桥都是有发射端与接收端。
三、网桥如何组网？轿厢端的网桥需设置为客户端模式，这种模式下网桥就相当于一个网卡。
把网络摄像头的视频数据从电信号转变为无线信号。
组网原理图：电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。
总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。
安装到电梯井之前需要事先将网桥配对好。
四、电梯无线监控项目实例上面我们提到了电梯安装无线网桥的方法，那么这篇我们来看下实例。
施工背景：刚接了个电梯安装监控的项目，一栋大厦，共35层8部电梯，之前安装的电梯监控都是放线缆。
客户看周边的几家做安防的都用一种新产品无线网桥代替网线，也就做无线监控。
有关电梯监控安装施工方案介绍
前言：随着安防监控的普及，电梯内也被加装了摄像系统，但对于电梯这样的复杂的环境，很多工程的视频监控图像在电梯井道环境中受到不同程度的干扰。
那么电梯监控布线又有哪些技巧呢？正文：一、视频电缆走出电梯井的位置选择理想的选择应在井的中部，因为这时井内随行视频电缆长度，大约只有井深的一半多一点，最短，自然引入的干扰也最小；但工程上这种出线要求，只能看情况争取，实际工程不一定允许。
过去，在不明白原理的情况下，多数出线位置都是和其他随行电缆一起走，从电缆井的顶部或底部走出。
这种情况下，考虑到只有一半电缆是随行运动的，另一半只是固定延伸连接，不运动，我们把这部分叫着"不动电缆"；这就提供了一种可能，那一半随行运动电缆只能与其他随行电缆一起捆绑走线；而另一半不动电缆可以选择远离随行电缆单独走线的方法，在电梯井内把视频线紧贴井璧垂直走线，并把这部分电缆穿金属管或走金属槽，以屏蔽干扰对这部分电缆的影响，比较有效。
随行运动部分的视频电缆与其他随行电缆捆扎时，设计者应充分了解其他随行电缆的结构和分布情况，捆扎时视频电缆应尽量远离电流大、频率高的电缆，靠近电流小频率低的电缆捆扎；这里，哪怕有1厘米的选择可能也要争取，因为干扰影响大小至少与距离平方成反比。
摄像机金属外壳、NC头的外壳、同轴电缆的外导体等视频信号的"地"，和电梯轿厢、导轨等要绝缘，这在安装摄像机时要特别注意。
摄像机供电应优选集中直流供电方式，其次是选择轿厢照明电，不能用动力电。
供电、控制等监控用电缆，尽量选用带屏蔽的电缆，防止干扰信号向外泄露。
从电梯井出口到控制中心的视频电缆，应走金属管或走金属槽，以屏蔽沿途环境干扰对这部分电缆的影响，并注意这部分屏蔽与电梯井内的屏蔽，应做好电气连接。
二、电梯监控的电缆选择监控在电梯中应用必须考虑其不断上下运动的特殊性，要求布线上有别于固定点监控的穿管（槽）的方式，必须用机械强度较高抗拉拽的传输电缆，一般工程商在布线上都重视了使用高强度电缆的环节，传输电缆的电气特性却没有引起足够重视，致使电梯干扰现象普遍存在。
电梯安装监控施工方案范本
工程名称：某住宅小区电梯安装监控工程工程地点：某住宅小区建设单位：某房地产开发有限公司设计单位：某建筑设计研究院施工单位：某建筑工程有限公司二、编制依据1. 《电梯安装工程施工及验收规范》（GB 50310-2002）2. 《建筑智能化系统工程设计规范》（GB 50311-2007）3. 电梯安装监控设备技术参数4. 工程现场实际情况三、设计概况1. 所选用电梯监控设备的简介（1）摄像头：高清网络摄像头，具有夜视功能、防抖功能等。
（2）录像机：网络硬盘录像机，具有网络存储、远程访问等功能。
（3）网络交换机：千兆网络交换机，保证监控信号传输的稳定性。
2. 电梯监控安装方案（1）在电梯轿厢内安装摄像头，用于实时监控轿厢内乘客情况。
（2）在电梯井道内安装摄像头，用于监控电梯运行状态及外部环境。
（3）在电梯机房内安装摄像头，用于监控电梯设备运行状态。
四、施工准备1. 施工人员：组织专业施工队伍，进行技术交底，确保施工人员熟悉施工图纸、技术规范及操作流程。
2. 施工材料：准备摄像头、录像机、网络交换机、电源线、网线等施工材料。
3. 施工机具：准备工具车、梯子、线缆剥皮机、网络测试仪等施工机具。
五、施工方法1. 摄像头安装（1）在轿厢内、井道内及机房内确定摄像头安装位置。
（2）根据设计要求，进行固定摄像头支架的安装。
（3）连接摄像头与录像机，进行信号测试。
2. 录像机安装（1）在机房内确定录像机安装位置。
（2）根据设计要求，进行固定录像机支架的安装。
（3）连接录像机与网络交换机，进行网络配置。
3. 网络交换机安装（1）在机房内确定网络交换机安装位置。
（2）根据设计要求，进行固定网络交换机支架的安装。
（3）连接网络交换机与录像机、摄像头等设备。
4. 线缆布设（1）根据设计要求，进行电源线、网线等线缆的布设。
（2）确保线缆布设整齐、规范，避免交叉干扰。
六、检验1. 摄像头、录像机、网络交换机等设备的性能检验。
2. 线缆连接的稳定性检验。
电梯无线监控安装方法
电梯无线监控安装方法
电梯无线监控的安装方法如下：
1. 首先确定监控设备的类型和数量。
根据电梯的规模和布局，选择合适的无线监控设备，例如摄像头、传感器等。
确定所需的设备数量和位置。
2. 安装设备。
根据设备的安装要求，将摄像头或传感器等设备安装在电梯内部或外部的适当位置。
确保设备能够有效地监控电梯的运行状况。
3. 连接设备。
将设备与监控系统进行连接。
一般来说，设备可以通过无线网络连接到监控系统，也可以通过网络线缆连接。
4. 配置监控系统。
根据监控系统的要求，进行相应的设置和配置，包括设备的参数设置、监控范围的设定等。
5. 测试监控系统。
在安装完成后，进行系统的测试，确保监控设备能够正常工作，并且能够实时监控电梯的运行情况。
6. 系统的运维和维护。
定期对监控系统进行维护和保养，包括设备的清洁、检查设备的工作状态、更新系统软件等。
需要注意的是，电梯无线监控的安装应符合国家相关规定和标准。
在安装过程中，
应遵循安全规范，并确保监控设备的使用不会影响电梯的正常运行和安全。
电梯监控安装
电梯维修和视频监控安装第一节电梯工程维保一、厅门系统的安装（一）门锁安装1、安装前应对锁钩、锁臂、滚轮、弹簧等进行检查调整2、厅门关好后,门锁开关与触点接触必须良好,因为可调部分为长孔,须用定位螺栓加以固定。
3、厅门关好后,无论何种门锁均应将门锁住,为使其动作灵活,锁钩上留有2 mm活动间隙,锁钩啮合深度不小于7 mm,锁住后在厅门外扒门,门锁不应脱钩。
4、门锁的调整：（1）调整门吊板上主锁钩与主板上副锁钩的相对位置，同时要保证主触点的压缩行程为4±1mm。
调整时用板尺测量触点压缩行程；用塞尺测量锁钩间隙。
（2）通过调整动触点板与左锁盒的相对位置来调整副触点的压缩行程，保证压缩行程为4±1mm。
调整时用板尺进行测量。
二、曳引机固定梁的安装（一）曳引机固定梁和导靴固定架的安装1、曳引机固定梁结构2、曳引机固定梁的安装（1）用起吊设备将曳引机固定梁吊至位置，放置在固定座上，注意将曳引机固定梁捆绑结实。
（2）用水平尺校正曳引机固定梁的水平尺寸，要求水平度不大于1/1000。
（3）用M20×90高强度螺栓将曳引机与曳引机固定梁连接，螺栓稍微紧住即可。
曳引机左置式三、曳引机、限速器的吊装及安装（一）曳引机安装示意简图固定梁底座（二）曳引机外形磁力制动器制动臂曳引轮曳引机主体（三）曳引机的捆扎和吊装1、曳引机利用顶板预留吊钩用手拉葫芦吊起。
2、吊起时，手拉葫芦应正确使用。
对曳引机的捆扎，确认牢固后方可进行曳引机的吊挂。
用钢丝绳捆扎时，注意与曳引机接触的地方应使用布或其它软质物品进行垫隔，以防止曳引机表面损伤。
如果此处有可能摩擦，用软质物品衬垫。
3、起吊时不准碰撞，防止损坏曳引机。
4、不能利用制动器部分进行起吊。
（四）曳引机的安装将曳引机放置在曳引机固定梁上，注意曳引轮方向。
将曳引机螺栓在曳引固定梁上稍微紧住即可。
（四）曳引机校正1、校正曳引轮的垂直度。
在曳引轮的内侧置一铅垂线，要求（在曳引机无任何负荷的条件下）上沿与下沿的垂直偏差小于0.5mm，超差时可用垫片方式调整。
电梯摄像头安装方案
电梯摄像头安装方案简介在电梯中安装摄像头可以提高电梯的安全性和监控能力。
本文将介绍电梯摄像头的安装方案，包括选择摄像头位置、安装摄像头的材料和工具、摄像头的连接和定位等内容。
选择摄像头位置选择适当的位置来安装电梯摄像头是很重要的。
以下是一些建议的位置：1.电梯内部的顶部：这个位置可以提供全景视角，能够监控乘客的行为和整个电梯的情况。
2.电梯门口的墙壁：这个位置可以监控进出电梯的乘客。
3.电梯角落处的天花板：这个位置可以提供更广阔的视野，可以监控到电梯内的各个角落。
4.电梯车厢的角落：如果有多个摄像头，可以安装在电梯车厢的角落，以确保可以覆盖到整个车厢。
在选择位置时，需要考虑电梯的结构和布局，以及监控的需求和使用目的。
同时，需要确保摄像头不会干扰到电梯的正常运行。
安装材料和工具在安装电梯摄像头时，需要准备以下材料和工具：•摄像头：选择适合电梯监控的摄像头，可以是固定摄像头或可调节摄像头。
•电源线：连接摄像头和电源的电线。
•安装支架：固定摄像头的支架，可以是壁挂支架、吸盘支架等。
•螺丝和螺母：用于固定支架和摄像头的螺丝和螺母。
•手电钻：用于打孔以安装支架。
•螺丝刀：用于拧紧螺丝和螺母。
•测量工具：如卷尺和水平仪，用于测量距离和确保支架安装水平。
安装步骤安装电梯摄像头的步骤如下：步骤一：确定安装位置根据前面提到的选择摄像头位置的建议，确定要安装摄像头的位置，并在墙壁或天花板上标记好位置。
步骤二：安装支架使用手电钻在标记位置上打孔，并将安装支架固定在墙壁或天花板上。
确保支架安装牢固和水平。
步骤三：连接摄像头将摄像头安装在支架上，使用螺丝和螺母将摄像头固定在支架上。
确保摄像头安装稳固。
步骤四：连接电源将摄像头的电源线连接到电源插座或电源适配器上。
确保电源线连接正确，不松动。
步骤五：调整摄像头角度根据监控需求，调整摄像头的角度和方向，确保能够监控到需要的区域。
摄像头定位和调整在安装完摄像头后，需要进行定位和调整，以确保摄像头能够正常工作和达到预期的监控效果。
电梯监控安装方案
电梯监控安装方案简介随着城市化的快速发展，电梯在现代生活中起到了不可替代的作用。
然而，随着电梯使用量的增加，安全问题也越来越突出。
为了保障乘客的安全和提升电梯的管理效率，电梯监控系统成为了必不可少的设备。
本文将介绍一种电梯监控安装方案，以提供乘客乘坐电梯过程中的安全保障。
一、系统概述电梯监控安装方案主要由以下几个部分组成：监控设备、监控中心和报警系统。
1. 监控设备监控设备包括摄像头、传感器和数据处理器等。
摄像头用于实时监控电梯内部和外部的情况，传感器用于检测电梯运行时可能发生的异常情况，数据处理器则负责将摄像头和传感器获取的数据进行处理和存储。
2. 监控中心监控中心是整个系统的核心，负责接收和处理来自监控设备的数据。
监控中心应具备实时监控、数据存储和数据分析的功能。
通过监控中心，管理人员可以随时了解电梯的运行状态，并对异常情况进行及时处理。
3. 报警系统报警系统用于在电梯发生异常情况时及时发出警报。
报警系统应能够与监控中心进行联动，以便管理人员能够尽快采取相应的措施。
二、安装步骤电梯监控系统的安装步骤如下：1. 安装摄像头首先，需要在电梯内部和外部合适的位置安装摄像头。
一般来说，内部应至少安装一台摄像头，以监控电梯乘客的行为。
外部则需安装一台摄像头，用于监控乘客上下电梯的过程。
2. 安装传感器安装传感器用于检测电梯的异常情况，如超载、停留时间过长等。
传感器的安装位置应根据具体情况进行判断，以保证能够准确检测到异常情况。
3. 连接到监控中心将摄像头和传感器与监控中心进行连接。
通过有线或无线方式将数据传输到监控中心，并确保传输的安全和稳定性。
同时，需配置相应的电路和设备，以保证数据的准确传输。
4. 设置报警系统根据需求设置报警系统。
报警系统应能够实现多样化的报警方式，如声音报警、短信报警等，并能与监控中心进行联动，以便管理人员能够及时采取相应的措施。
5. 测试和调试在安装完成后，进行系统的测试和调试。
如何安装电梯监控
如何安装电梯监控一、如果电梯监控是和电梯一起安装的，那就比较好办。
直接找甲方，让甲方去协调，或者三方一起协商，让电梯安装方在敷设电梯随行电缆时用内嵌视频和电源线的那种电缆。
费用一般我们不用管，电梯安装方直接找甲方就可以。
二、如果电梯已经处于正常运行状态，那就比较麻烦。
这里我先要提醒的是，如果是这种情况，一定要和电梯的安装商或者现在的维保方搞好关系，要他们配合的地方很多，不管对方态度如何，千万不要和他们翻脸。
1、先与电梯的安装商或者现在的维保方协商，给他们出一些费用借用电梯的随行电缆。
据我这些年的施工经验，正规的电梯安装方在敷设随行电缆时，一般在随行电缆里面已经预留了监控设备用的视频线和电源线。
只要出的钱合适，他们一般是给用的，因为对他们而言，不用也是闲置。
当然前提是，有视频和电源线。
如果有，他们也愿意让用，那就是最好的，因为省去了布线的麻烦，工程施工也相对简单多了，和平常的监控安装没什么两样。
2、如果电梯的随行电缆里的确没有嵌入视频和电源线，那就只能买电梯监控专用线缆，出钱让现在的电梯维保方敷设或者让电梯维保方配合施工，自行敷设。
如果自己施工，一定要找有经验的工人来施工。
电梯线缆的敷设不仅在捆扎时有工艺要求，而且路由的选择也很重要；再者施工环境比较复杂，一定要注意安全。
如果工艺不标准或者路由选择的不合理，线缆很容易被每天上下运行的电梯挂伤、挂断，导致主控室的图像不稳定或者丢失，不易维修，后患无穷。
强烈建议使用电梯随行电缆或者专业的电梯监控线缆传输视频图像！！3、当然，在实际的工程实践中，也有不用专业线缆的。
原因很简单：a）省钱；b）头些年的电梯监控专业线缆的确很贵；c）监控公司的“资本原罪”。
具体的做法就是，将一根普通的视频线和一根带屏蔽的两芯线先按一定的间隔扎在一起，然后用固定环扣的方法捆绑在电梯随行电缆上。
两个原则：一是不能损伤电梯随行电缆。
这可是人命关天的线，否则吃不了兜着走；二是线缆的捆扎一定要注意工艺，否则图像不稳定。
电梯监控安装方案
电梯监控安装方案介绍电梯监控安装方案是为了提高电梯安全性、确保乘客安全的一种解决方案。
通过在电梯内安装监控设备，可以监测电梯运行状态及乘客行为，及时发现异常情况，并采取相应的措施，以确保电梯的正常运行和乘客的安全。
本文将介绍电梯监控安装的具体步骤和注意事项，帮助读者了解如何正确安装电梯监控设备。
步骤1. 选购合适的监控设备首先，需要选择合适的电梯监控设备。
根据电梯的特点和需求，可以选择不同类型的监控设备，如摄像头、传感器等。
在选择监控设备时，需考虑以下因素： - 设备的性能和功能是否满足需求 - 设备的图像质量和可视范围是否适合电梯内的监控需求 - 设备的易安装性和易维护性 - 设备的价格和品牌信誉等因素2. 设计监控布局在安装电梯监控设备之前，需要进行监控布局的设计，确定需要安装的监控位置和数量。
根据电梯的结构和尺寸，可以将监控设备安装在以下位置： - 电梯车厢内的角落位置 - 电梯车门和进出口处 - 电梯井道内的各个关键位置在设计监控布局时，需注意以下几点： - 考虑监控设备的视角和可视范围，确保能够全方位监控电梯内的情况 - 避免监控设备被遮挡，确保能够清晰记录电梯内的画面 - 考虑监控设备与乘客的隐私问题，避免过度侵犯乘客的隐私3. 安装监控设备在安装电梯监控设备之前，需要准备好必要的安装工具和材料。
安装监控设备的具体步骤如下： - 根据设计的监控布局，确定监控设备的具体安装位置 - 使用合适的工具将监控设备固定在指定的位置上 - 连接监控设备和电源线，确保设备正常运行 - 调试监控设备，确保能够正常获取画面和进行录像在安装监控设备过程中，需注意以下事项： - 严格按照设备的安装说明进行安装 - 确保安装的牢固性，避免因设备松动而影响监控效果或安全性 - 注意安装过程中的安全事项，避免因操作不当而导致安全问题4. 配置监控系统安装完监控设备后，需要进行系统配置，确保监控设备能够正常工作并提供有效的监控数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯监控的安装方法
随着科技的不断进步，电梯监控系统已经成为现代建筑物的标配。
电梯监控系统的安装能够为建筑物的安全和管理提供有效的保障。
本文将详细介绍电梯监控的安装方法，以帮助读者了解如何在自己的建筑物中安装电梯监控系统。
一、确定监控系统的需求
在安装电梯监控系统之前，首先需要确定监控系统的需求。
这包括确定监控范围、监控点位数量、监控画面清晰度等。
根据建筑物的不同情况和安全要求，可以选择单摄像头或多摄像头的监控方案。
二、选择合适的监控设备
根据确定的监控需求，选择合适的监控设备非常重要。
监控设备包括摄像头、监控主机、存储设备等。
在选择摄像头时，要考虑其分辨率、视角、防护等级等因素。
监控主机需要具备稳定的性能和可靠的存储能力。
存储设备要能够满足监控数据的长期存储需求。
三、确定监控点位
根据电梯的特点和建筑物的布局，确定监控点位非常重要。
监控点位应该能够全面监控电梯的运行状态和乘客的行为。
通常情况下，应该选择在电梯内部和电梯厅等关键位置安装摄像头，以确保监控的全面性和有效性。
四、安装摄像头和布线
在确定了监控点位之后，就可以开始进行摄像头的安装和布线工作。
首先，根据监控点位的要求，选择适当的安装位置，并使用固定支架将摄像头安装在墙壁或天花板上。
然后，进行布线工作，将摄像头与监控主机进行连接。
五、安装监控主机和存储设备
在摄像头安装完成后，需要安装监控主机和存储设备。
监控主机通常安装在安全的机房或控制室内，与摄像头进行连接并提供监控画面的显示和录制功能。
存储设备可以选择硬盘录像机或网络存储设备，根据实际需求进行选择和安装。
六、配置监控系统
安装完成后，需要对监控系统进行配置。
配置包括设置监控画面的分割方式、录像时间、存储空间管理等参数。
此外，还需要进行网络设置，确保监控系统可以正常连接和远程访问。
七、测试和调试
安装和配置完成后，需要对监控系统进行测试和调试，确保各个部件正常工作。
测试包括检查摄像头的画面清晰度和视角覆盖范围，检查监控主机的录像和存储功能等。
如果发现问题，及时进行调试和修复。
八、培训和维护
安装调试完成后，还需要对相关人员进行培训，使其掌握监控系统的使用方法和基本维护知识。
此外，还需要定期进行监控系统的维护和检修，确保其正常运行和长期可靠性。
以上就是电梯监控的安装方法的详细介绍。
通过合理的选择设备、确定监控点位、正确安装和配置等步骤，可以安装出高效、可靠的电梯监控系统，为建筑物的安全提供有效保障。
希望本文能够对读者在安装电梯监控系统时提供一定的参考和帮助。
