视频监控系统设计规范
GB50395-2007视频安防监控系统工程设计规范
BEA Confidential. | 8
二、条文及条文说明
【条文】2.0.1 视频安防监控系统video surveillance & control system(VSCS) 利用视频探测技术、监视设防区域并实时显示、记录现场图像 的电子系统或网络。 【条文】2.0.2 模拟视频信号 video signal 基于目前的模拟电视模式,所需的大约为6MHz或更高带宽的基 带图像信号。 【条文】2.0.3 数字视频digital Video 利用数字化技术将模拟视频信号进行处理,或从光学图像直接 经数字转换获得的具有严格时间顺序的数字信号,表示为特定 数据结构的能够表征原始图像信息的数据。
【条文】3.0.2 视频安防监控系统工程的设计应综合应用视频探测、 图像处理/控制/显示/记录、多媒体、有线/无线通讯、计算机网络、 系统集成等先进而成熟的技术,配置可靠而适用的设备,构成先进、 可靠、经济、适用、配套的视频监控应用系统。 【条文】3.0.3 视频安防监控系统中使用的设备必须符合国家法律法 规和现行强制性标准的要求,并经法定机构检验或认证合格。
BEA Confidential. | 12
【条文】2.0.10 分控
branch console
在监控中心以外设立的控制终端设备。
【条文】2.0.11 模拟视频监控系统 surveillance System
analog video
除显示设备外的视频设备之间以端对端模拟视频信号传输方 式的监控系统。 【条文】 2.0.12 数字视频监控系统 surveillance system digital video
BEA Confidential. | 17
【条文】2.0.19 数字图像压缩 video
GB50395-2007视频安防监控系统工程设计规范
【条文】2.0.4 视频探测 video detection 采用光电成像技术(从近红外到可见光谱范围内)对目标进行 感知并生成视频图像信号的一种探测手段。 【条文】2.0.5 视频监控 video monitoring 利用视频手段对目标进行监视和信息记录。 【条文】2.0.6 视频传输 video transport 利用有线或无线传输介质,直接或通过调制解调等手段,将视 频图像信号从一处传到另一处,从一台设备传到另一台设备的 过程。
BEA Confidential. | 13
【条文说明】2.0.11~2.0.12 介绍了模拟视频监控系统和数字 视频监控系统的基本内涵。 使用视频光端机,由于其端对端的模拟视频输入/输出,即使其 采用数字化通过光传输,通常也视为模拟视频设备。 数字视频监控系统通常采用网络摄像机,视频服务器,或使用 具有网络传输功能的DVR。一般地,同一台数字视频设备可支 持多用户网络并发访问。 【条文】2.0.13 环境照度 environmental illumination 反映目标所处环境明暗(可见光谱范围内)的物理量,数值上 等于垂直通过单位面积的光通量。 【条文说明】2.0.13 介绍了摄像机工作环境的重要指标。
BEA Confidential】1.0.1 为了规范安全防范工程的设计,提高视频安防 监控系统工程的质量,保护公民人身安全和国家、集体、个人 财产安全,制定本规范。 【条文说明】1.0.1 本条说明制订本规范的目的。 视频安防监控系统是安全技术防范系统中的主要子系统之一。 本规范的制订是为了适应安全防范工程的实际需要,为了提高 工程设计质量,为广大工程设计人员设计视频安防监控系统提 供一个全国统一的,较为科学合理的设计规范,也为中介服务 机构和政府监督管理部门提供方案论证、系统评估和监督检查 的技术依据。
视频安防监控系统工程设计规范
视频安防监控系统工程设计规范

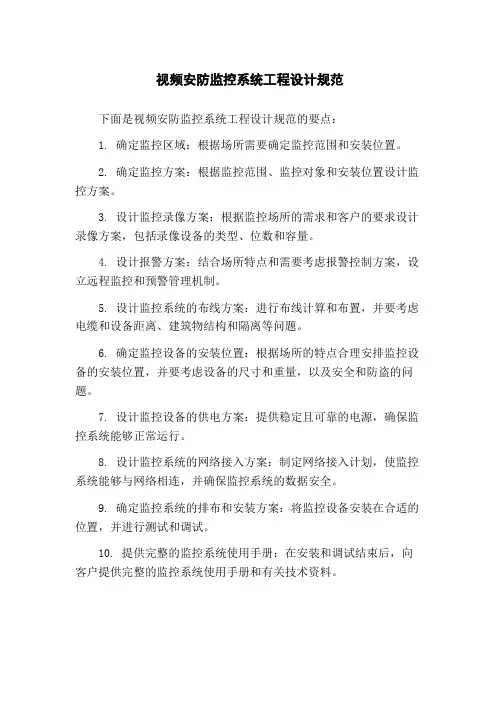

下面是视频安防监控系统工程设计规范的要点:
1. 确定监控区域:根据场所需要确定监控范围和安装位置。
2. 确定监控方案:根据监控范围、监控对象和安装位置设计监控方案。
3. 设计监控录像方案:根据监控场所的需求和客户的要求设计录像方案,包括录像设备的类型、位数和容量。
4. 设计报警方案:结合场所特点和需要考虑报警控制方案,设立远程监控和预警管理机制。
5. 设计监控系统的布线方案:进行布线计算和布置,并要考虑电缆和设备距离、建筑物结构和隔离等问题。
6. 确定监控设备的安装位置:根据场所的特点合理安排监控设备的安装位置,并要考虑设备的尺寸和重量,以及安全和防盗的问题。
7. 设计监控设备的供电方案:提供稳定且可靠的电源,确保监控系统能够正常运行。
8. 设计监控系统的网络接入方案:制定网络接入计划,使监控系统能够与网络相连,并确保监控系统的数据安全。
9. 确定监控系统的排布和安装方案:将监控设备安装在合适的位置,并进行测试和调试。
10. 提供完整的监控系统使用手册:在安装和调试结束后,向客户提供完整的监控系统使用手册和有关技术资料。

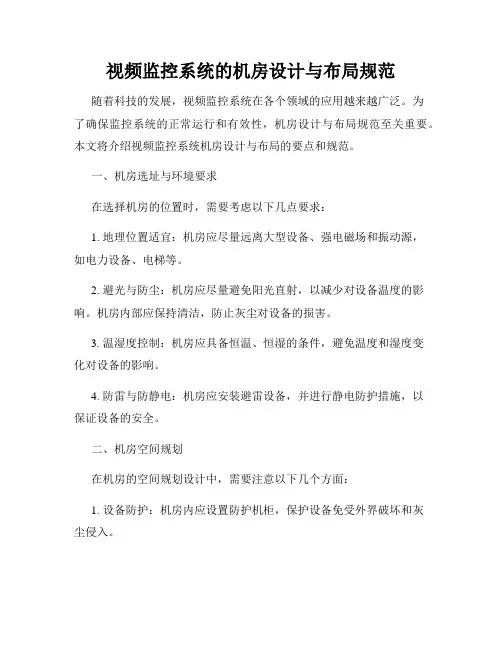

视频监控系统的机房设计与布局规范
视频监控系统的机房设计与布局规范随着科技的发展,视频监控系统在各个领域的应用越来越广泛。
为了确保监控系统的正常运行和有效性,机房设计与布局规范至关重要。
本文将介绍视频监控系统机房设计与布局的要点和规范。
一、机房选址与环境要求在选择机房的位置时,需要考虑以下几点要求:1. 地理位置适宜:机房应尽量远离大型设备、强电磁场和振动源,如电力设备、电梯等。
2. 避光与防尘:机房应尽量避免阳光直射,以减少对设备温度的影响。
机房内部应保持清洁,防止灰尘对设备的损害。
3. 温湿度控制:机房应具备恒温、恒湿的条件,避免温度和湿度变化对设备的影响。
4. 防雷与防静电:机房应安装避雷设备,并进行静电防护措施,以保证设备的安全。
二、机房空间规划在机房的空间规划设计中,需要注意以下几个方面:1. 设备防护:机房内应设置防护机柜,保护设备免受外界破坏和灰尘侵入。
2. 通风与散热:机房应设置专门的通风设备和散热装置,保持机房内温度的稳定,并确保设备的正常运行。
3. 布线与走道:机房内部的电缆布线要有条理,避免交叉干扰。
同时,必须保留足够的走道空间,以便工作人员进行维护和操作。
4. 照明:机房内应设置足够的照明设备,以便工作人员进行日常维护和操作。
三、电力供应与配电系统1. 电力输入:机房应有独立的电力输入线路,确保供电的稳定性。
电源线路应使用优质材料和标准接口,防止电压不稳定或电源故障对设备的影响。
2. UPS与备用发电机:机房应配备UPS不间断电源系统和备用发电机组,以应对突发停电情况,保障监控系统的连续稳定运行。
四、安全与防护机房的安全与防护是视频监控系统的重要组成部分,需要注意以下几点:1. 门禁与防盗:机房应设置门禁系统,并配备安全防护设施,确保非授权人员无法进入机房。
2. 火灾防护:机房应设置火灾报警器和灭火装置,以防止火灾对设备的损害。
3. 安全监控:机房应安装安全监控摄像头,保障机房内部的安全。
五、网络接入与管理机房应配备稳定的网络接入,并进行网络管理,包括以下几个方面:1. 网络设备:机房内应配置网络交换设备和路由器,保证网络的稳定和流畅。
视频安防监控系统工程设计规范
视频安防监控系统工程设计规范GB50395- 视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准,编号为GB 50395-- ,自 8月1日起实施。
其中,第3.0.3、5.0.4(3)、5.0.5、5.0.7(3)条(款)为强制性条文,必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标( ]87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求,本规范编制组在认真总结中国视频安防监控系统工程的实践经验基础上,参考国内外相关行业的工程技术规范,广泛征求国内相关技术专家和管理机构的意见,制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准,是安全防范系统工程建设的基础性标准之一,是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章,主要内容包括:总则,术语,基本规定,系统构成,系统功能、性能设计,设备选型与设置,传输方式、线缆选型与布线,供电、防雷与接地,系统安全性、可靠性、电磁兼容性、环境适应性,监控中心。
本规范中黑体字标志的条文为强制性条文,必须严格执行,本规范由建设部负责管理和对强制性条文的解释,由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC/TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处,请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号,邮政编码:100044,电话:010 -88512998,传真:,E-mail:)以供修订时参考。
视频监控系统规范与标准(2024版)
GB 50348-2004
施工现场勘察 勘察并拟定前端设备安装方案,必要时应作现场模拟
试验。 摄像机:安装位置、监视现场一天的光照度变化和夜
间提供光照度的能力、监视范围、供电情况; 勘察并拟定线缆、管、架(桥)敷设安装方案。 勘察并拟定监控中心位置及设备布置方案。 监控中心面积; 线缆进线、接线方式;
6.3.5 工程设备的安装应符合下列要求: 9 控制设备安装。
1) 控制台、机柜(架)安装位置应符合设计要求,安装应平稳牢 固、便于操作维护。机柜架)背面、侧面离墙净距离应符合本规范 3.13.11条的规定。
2) 所有控制、显示、记录等终端设备的安装应平稳,便于操作。 其中监视器(屏幕)应避免外来光直射,当不可避免时,应采取避 光施。在控制台、机柜(架)内安装的设备应有通风散热措施,内 部接插件与设备连接应牢靠。
GB 50348-2004
3.11.6 光缆敷设应符合下列规定: 6 管道敷设光缆时,无接头的光缆在直道上敷设时应有人
工逐个入孔同步牵引;预先作好接头的光缆,其接头部分 不得在管道内穿行。光缆端头应用塑料胶带包扎好,并盘 圈放置在托架高处。 7 光缆敷设完毕后,宜测量通道的总损耗,并用光时域反 射计观察光纤通道全程波导衰减特性曲线。
3) 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔,排 列、捆扎整齐,编号,并有永久性标志。
GB 50348-2004
6.3.6 供电、防雷与接地施工应符合下列要求: 1 系统的供电设施应符合本规范3.12节的规定。摄像机
GB 50348-2004
3.11.5 线缆敷设应符合下列规定: 3)下列情况可采用明管配线: ——易受外部损伤; ——在线路路由上,其它管线和障碍物较多,不宜明敷
视频安防监控系统工程设计规范
视频安防监控系统工程设计规范
视频安防监控系统工程设计规范是指在设计和建设视频安防监控系统项目时需要遵循的规范和标准。
下面是一些常见的设计规范:
1. 设备选型规范:根据实际业务需求,在选取视频监控摄像头、视频录像机、网络交换机等设备时,应满足性能、稳定性和可靠性要求,并考虑设备的兼容性和扩展性。
2. 系统布局规范:根据监控区域的大小、形状和特点,合理布置摄像头的位置和角度,确保监控全覆盖,并避免监控死角。
另外,也需要合理规划视频存储设备的位置和网络布局。
3. 网络传输规范:视频监控系统需要通过网络进行数据传输,因此需要根据实际网络环境确定适合的网络传输技术和带宽要求。
另外,还需要考虑网络安全性,采取措施防止未经授权的访问和数据泄露。
4. 图像质量规范:视频监控系统需要能够提供清晰、稳定的图像,以便进行有效的监控和分析。
因此,需要选择合适的摄像头像素、图像传感器类型和图像处理算法,并合理设置摄像头的曝光、对比度和色彩等参数。
5. 视频存储规范:视频监控系统需要能够长时间存储大量的视频数据,因此需要确定合适的存储设备和存储容量,并制定视频存储周期和存储策略,以便满足监控数据的保存和检索需求。
6. 安全管理规范:视频监控系统数据涉及到个人隐私和机密信息,需要采取措施保护数据的安全性。
因此,需要采取密码保护、访问控制和加密等措施,防止未经授权的访问和数据泄露。
以上只是一些常见的设计规范,实际的设计还需要综合考虑项目的具体需求和现实情况,并遵循相关的行业标准和法律法规。
视频安防监控系统工程设计规范
1总 则
1.0.3视频安防监控系统工程的 建设,应与建筑及其强弱电系 统的设计统一规划,根据实际 情况,可一次建成,也可分步 实施。 1.0.4视频安防监控系统应具有 安全性、可靠性、开放性、可 扩充性和使用灵活性,做到技 术先进,经济合理,实用可靠。
2术 语
2.0.1视频安防监控系统 利用视频探测技术、监视设防 区域并实时显示、记录现场图 像的电子系统或网络。 2.0.2模拟视频信号 基于目前的模拟电视模式,所 需的大约为6MHz或更高带宽的 基带图像信号。
2术 语
2.0.16实时性 一般指图像记录或显示的连续性(通 常指帧率不低于25fps的图像为实时 图像);在视频传输中,指终端图像 显示与现场发生的同时性或者及时 性,它通常由延迟时间表征。 2.0.17图像分辨率 人眼对电视图像细节辨认清晰程度 的量度,在数值上等于在显示平面 水平扫描方向上,能够分辨的最多 的目标图像的电视线数。
4对于重要的固定区域的报警录像宜 提供报警前的图像记录。 5根据安全管理需要,系统应能记录 现场声音信息。 5.0.8系统监视或回放的图像应清晰、 稳定,显示方式应满足安全管理要 求。显示画面上应有图像编号/地 址、时间、日期等。文字显示应采 用简体中文。电梯轿厢内的图像显 示宜包含电梯轿厢所在楼层信息和 运行状态的信息。
5系 统功 能、 性能 设计
4系统应具有与其他系统联动的 接口。当其他系统向视频系统 给出联动信号时,系统能按照 预定工作模式,切换出相应部 位的图像至指定监视器上,并 能启动视频记录设备,其联动 响应时间不大于4s。 5辅助照明联动应与相应联动摄 像机的图像显示协调同步。
5系 统功 能、 性能 设计
视频监控系统设计规范(DOC)
视频监控系统设计规范一、设计原则目前工程中基本都设计图像监控系统,比较能直观的反应现场设备运行状况,同时兼顾重要场合的安全防备,根据现场用户需求及使用情况,结合以往工程施工经验,视频监控系统设计的原则以保证图像的清晰性、流畅性、功能实用性为主,同时兼顾价格因素。
二、系统总体功能设计1、室内环境包括:中控室、泵房、配电室2、室外环境主要包括:水厂、泵站、水源地的厂区监控。
河道、闸门、水库的环境监控。
三、现场使用条件需求分析1、中控室:光照强度较高,监控面积小(约20-50平方米),要求安装布线规范美观,24小时不间断监控。
2、配电室:光照强度较低,监控面积小(约20-30平方米),既要监控整体又要看到局部,24小时不间断监控。
3、泵房:光线较暗,监控面积小(约50-80平方米),既要监控整体又要看到局部,24小时不间断监控。
4、水厂、泵站的厂区:因室外环境,光照较强,监控距离100-150米,24小时不间断监控,对重点部位有特殊监控要求(人员入侵时报警提醒,同时进行图像跟踪)。
5、水源地环境监控:因室外环境,光照较强,监控距离50-100米,24小时不间断监控,有特殊监控要求(人员入侵时报警提醒,同时进行图像跟踪),同时需音频采集及高音喊话功能。
6、河道、闸门环境监控:因室外环境,光照较强,监控距离200-300米,24小时不间断监控,既要监控整体又要看到局部,夜视功能要求较高,清晰度要求较高,要求透雾功能。
7、水库环境监控:因室外环境,光照较强,监控距离300-1000米,24小时不间断监控,既要监控整体又要看到局部,夜视功能要求较高,清晰度要求较高,同时需音频采集及高音喊话功能,要求透雾功能。
四、主要设备说明4.1主要指标如下:4.1.1机芯:常用CCD和CMOS两种类型的感光芯片。
CMOS产品低能耗、高像素、低成本、噪点控制好、宽动态性能优越。
CCD产品高能耗、低像素、高成本、噪点控制一般、宽动态性能差。
GB50395-2007《视频安防监控系统工程设计规范》
GB50395-2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准,编号为GB 50395--2007,自2007年8月1日起实施。
其中,第3.0.3、5.0.4(3)、5.0.5、5.0.7(3)条(款)为强制性条文,必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求,本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上,参考国内外相关行业的工程技术规范,广泛征求国内相关技术专家和管理机构的意见,制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准,是安全防范系统工程建设的基础性标准之一,是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章,主要内容包括:总则,术语,基本规定,系统构成,系统功能、性能设计,设备选型与设置,传输方式、线缆选型与布线,供电、防雷与接地,系统安全性、可靠性、电磁兼容性、环境适应性,监控中心。
本规范中黑体字标志的条文为强制性条文,必须严格执行,本规范由建设部负责管理和对强制性条文的解释,由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC/TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处,请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号,邮政编码:100044,电话:010 -88512998,传真:010-********,E-mail:tcl00sjl@)以供修订时参考。
视频监控设计施工规范课件
视频安防监控系统工程设计
四.设备选型与设置
(二) 镜头旳选型与设置应符合下列要求
1 镜头像面尺寸应与摄像机靶面尺寸相适应,镜头旳接口 与摄像机旳接口配套。
2 用于固定目旳监视旳摄像机,可选用固定焦距镜头, 监视目旳离摄像机距离较大时可选用长焦镜头;在需 要变化监视目旳旳观察视角或视场范围较大时应选用 变焦距镜头;监视目旳离摄像机距离近且视角较大时 可选用广角镜头。
视频安防监控系统工程设计
三.系统功能、性能设计
5 监视图像信息和声音信息应具有原始完整性。 6 系统应确保对现场发生旳图像、声音信息旳及时响应,并
满足管理要求。 7 图像统计功能应符合下列要求:
1) 统计图像旳回放效果应满足资料旳原始完整性,视频存储容量和 统计/回放带宽与检索能力应满足管理要求。
7 摄像机应有稳定牢固旳支架:摄像机应设置在监视目旳区域附 近不易受外界损伤旳位置,设置位置不应影响现场设备运营和 人员正常活动,同步确保摄像机旳视野范围满足监视旳要求。 设置旳高度,室内距地面不宜低于 2.5m;室外距地面不宜低 于 3.5m。室外如采用立杆安装,立杆旳强度和稳定度应满足摄 像机旳使用要求。
和回放旳图像(和声音)质量应满足有关原则和管理使用要 求。 2 在同一系统中,对于磁带录像机和统计介质旳规格应一致。 3 录像设备应具有联动接口。 4 在录像旳同步需要统计声音时,统计设备应能同步统计图 像和声音,并可同步回放。 5 图像统计与查询检索设备宜设置在易于操作旳位置。
10 在正常工作照明条件下系统图像质量旳性能指标应符合下列要求: 1) 模拟复合视频信号应符合下列要求: 视频信号输出幅度 1Vp-p,±3dB VBS 实时显示黑自电视水平清楚度≥400TVL 实时显示彩色电视水平清楚度≥270TVL 回放图像中心水平清楚度≥220TVL 黑白电视灰度等级≥8 随机信噪比≥36dB 2) 数字视频信号应符合下列要求: 单路画面像素数量≥352×288(CIF) 单路显示基本帧率:≥25动切换或编程自动切换,对视频输入信号在指定旳监视器
(完整)视频安防监控系统工程设计规范 50395-
中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准,编号为GB 50395-—2007,自2007年8月1日起实施。
其中,第3。
0.3、5.0.4(3)、5.0。
5、5.0。
7(3)条(款)为强制性条文,必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行.中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二000年至二00一年度工程建设国家标准制订、修订计划"的通知》的要求,本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上,参考国内外相关行业的工程技术规范,广泛征求国内相关技术专家和管理机构的意见,制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准,是安全防范系统工程建设的基础性标准之一,是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章,主要内容包括:总则,术语,基本规定,系统构成,系统功能、性能设计,设备选型与设置,传输方式、线缆选型与布线,供电、防雷与接地,系统安全性、可靠性、电磁兼容性、环境适应性,监控中心。
本规范中黑体字标志的条文为强制性条文,必须严格执行,本规范由建设部负责管理和对强制性条文的解释,由公安部负责日常管理.本规范由全国安全防范报警系统标准化技术委员会(SAC/TC 100)负责具体技术内容的解释工作.在应用过程中如有需要修改和补充之处,请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号,邮政编码:100044,电话:010—88512998,传真:010-********,E-mail:tcl00sjl@)以供修订时参考。
视频安防监控系统工程设计规范GB
视频安防监控系统工程设计规范G BFinal approval draft on November 22, 2020中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告现批准《视频安防监控系统工程设计规范》为国家标准,编号为GB 50395--2007,自2007年8月1日起实施。
其中,第、、、条(款)为强制性条文,必须严格执行。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二000年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求,本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上,参考国内外相关行业的工程技术规范,广泛征求国内相关技术专家和管理机构的意见,制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准,是安全防范系统工程建设的基础性标准之一,是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章,主要内容包括:总则,术语,基本规定,系统构成,系统功能、性能设计,设备选型与设置,传输方式、线缆选型与布线,供电、防雷与接地,系统安全性、可靠性、电磁兼容性、环境适应性,监控中心。
本规范中黑体字标志的条文为强制性条文,必须严格执行,本规范由建设部负责管理和对强制性条文的解释,由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC/TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处,请将意见和有关资料寄送全国安全防范报警系统标准化技术委员会秘书处(北京市海淀区首都体育馆南路一号,邮政编码:100044,电话:0,传真:0,E-mail)以供修订时参考。
GB50395-2007视频安防监控系统工程设计规范
中华人民共和国国家标准GB50395-2007视频安防监控系统工程设计规范条文说明1总则1.0.1本条说明制订本规范的目的。
视频安防监控系统是安全技术防范系统中的主要子系统之一。
本规范的制定是为了适应安全防范工程的实际需要,为了提高工程设计质量,为广大工程设计人员设计视频安防监控系统提供一个全国统一的、较为科学合理的设计规范,也为中介服务机构和政府监督管理部门提供方案论证、系统评估和监督检查的技术依据。
1.0.2本规范是《安全防范工程技术规范》GB50348的配套标准,是对GB50348中关于视频安防监控系统工程通用性设计的补充和细化。
1.0·3本条强调了工程建设的总体规划与协调。
1.0.4视频安防监控系统的设计包括设备配置、设备控制及显示记录功能的要求都要符合各防护目标的风险等级和防护级别的要求,强调它的经济、实用、安全、可靠。
1.0.5本条规定了本规范与其他有关规范的关系。
本规范是一个专业技术规范,其内容涉及范围广,在设计视频安防监控系统时,除本专业范围的技术要求应执行本规范规定外,还有一些属于本专业范围以外的涉及其他有关标准、规范的要求,应当执行有关标准、规范,而不能与之相抵触。
这就保证各相关标2术语2.0.11、2.0.12介绍了模拟视频监控系统和数字视频监控系统的基本内涵。
使用视频光端机,由于其端对端的模拟视频输入/输出,即使其采用数字化通过光传输,通常也视为模拟视频设备。
数字视频监控系统通常采用网络摄像机,视频服务器,或使用具有网络传输功能的DVR。
一般的,同一台数字视频设备可支持多用户的网络并发访问。
2.0.13介绍了摄像机工作环境的重要指标。
2.0.14~2.0.20介绍了与图像性能指标有关的几个重要概念。
2.0.15本条文中的灰度级是指电视图像中,从最黑到最白之间能区别的亮度等级。
2.0.16在数字图像处理中,采用按照一定规则丢弃中间图像帧的做法叫做抽帧,若图像帧丢弃方法不当,会造成重要信息丢失的问题,这种情形叫丢帧。
视频安防监控系统工程设计规范系统简述
视频安防监控系统工程设计规范系统简述视频安防监控系统工程设计规范系统简述随着社会的发展,安全问题越来越受到人们关注。
视频安防监控系统应运而生,作为现代安全领域的重要一环,其在社会治安维护和预防犯罪方面发挥了非常重要的作用。
设计一套高效的视频安防监控系统,必须遵守规范和标准。
下面将从视频安防监控系统的设计规范方面进行分析。
一、系统概述视频安防监控系统是指通过视频监控设备、相关的传输设备、存储设备、报警设备以及控制中心等设备组成的现代化安全管理系统,其最终目的是对涉及到安全问题的区域和环境进行全面监控、记录、传输、存储和报警等多种安全管理服务。
二、系统设计规范1、系统功能设计视频安防监控系统的功能大致可以分为实时监控、录像存储、报警与消息发布三方面,而设计应遵循以下原则:1)用途明确,自动化程度和操作方便。
2)设计配备必要的功能,且保证应用环境下安全。
3)便于管理监控点,简单易学,易于维护。
2、系统硬件设计在视频安防监控系统的硬件配置设计中,需要注意以下要求:1)先安装、后调试,先验收后交付。
2)根据客户需求和实际环境情况进行合理配置。
3)硬件设备应具有稳定性、可靠性、灵活性、安全性等特点。
在配置时应结合其具体特点有针对性的进行选型。
3、系统软件设计在视频安防监控系统的软件设计方面,应该注意以下方面:1)在软件设计时应该结合客户需求和实际环境情况进行合理配置。
2)软件设备应具有稳定性、可靠性、灵活性、安全性等特点。
在配置时应结合其具体特点有针对性的进行选型。
3)软件设计应该遵循工程流程、概念模型设计和系统架构设计标准进行。
4)配置启保障方案配置快速响应的保障方案,可以减少系统故障时带来的损失。
同时,可以保证故障解决和维修的时效和质量。
5)设置相应的安全机制为了防止系统被恶意攻击,设计者需要针对系统进行安全设计和整体架构的保密性设计。
6)配备应急预案应配备系统应急预案,以在紧急情况下最快的恢复或者保护全部录像文件。
《视频安防监控系统工程设计规范》(GB50395 综合课件
1 中华人民共和国国家标准视频安防监控系统工程设计规范 Code of design for video monitoring system GB 50395-2007 主编部门中华人民共和国公安部批准部门中华人民共和国建设部施行日期2 0 0 7 年8 月1 日 2 1总则1.0.1为了规范安全防范工程的设计提高视频安防监控系统工程的质量保护公民人身安全和国家、集体、个人财产安全制定本规范。
1.0.2本规范适用于以安全防范为目的的新建、改建、扩建的各类建筑物构筑物及其群体的视频安防监控系统工程的设计。
1.0.3视频安防监控系统工程的建设应与建筑及其强弱电系统的设计统一规划根据实际情况可一次建成也可分步实施。
1.0.4视频安防监控系统应具有安全性、可靠性、开放性、可扩充性和使用灵活性做到技术先进经济合理实用可靠。
1.0.5视频安防监控系统工程的设计除应执行本规范外尚应符合国家现行有关技术标准、规范的规定。
2术语2.0.1视频安防监控系统video surveillanceampcontrol systemVSCS利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。
2.0.2模拟视频信号video signal基于目前的模拟电视模式所需的大约为6MHz或更高带宽的基带图像信号。
2.0.3数字视频digital video利用数字化技术将模拟视频信号经过处理或从光学图像直接经数字转换获得的具有严格时间顺序的数字信号表示为特定数据结构的能够表征原始图像信息的数据。
2.0.4视频探测video detection采用光电成像技术从近红外到可见光谱范围内对目标进行感知并生成视频图像信号的一种探测手段。
2.0.5视频监控video monitoring利用视频手段对目标进行监视和信息记录。
2.0.6视频传输video transport利用有线或无线传输介质直接或通过调制解调等手段将视频图像信号从一处传到另一处从一台设备传到另一台设备的过程。
视频监控系统设计规范
视频监控系统设计规范一、设计原则目前工程中基本都设计图像监控系统,比较能直观的反映现场设备运营状况,同步兼顾重要场合的安全防备,根据现场顾客需求及使用状况,结合以往工程施工经验,视频监控系统设计的原则以保证图像的清晰性、流畅性、功能实用性为主,同步兼顾价格因素。
二、系统总体功能设计1、室内环境涉及:中控室、泵房、配电室2、室外环境重要涉及:水厂、泵站、水源地的厂区监控。
河道、闸门、水库的环境监控。
三、现场使用条件需求分析1、中控室:光照强度较高,监控面积小(约20-50平方米),规定安装布线规范美观,24小时不间断监控。
2、配电室:光照强度较低,监控面积小(约20-30平方米),既要监控整体又要看到局部,24小时不间断监控。
3、泵房:光线较暗,监控面积小(约50-80平方米),既要监控整体又要看到局部,24小时不间断监控。
4、水厂、泵站的厂区:因室外环境,光照较强,监控距离100-150米,24小时不间断监控,对重点部位有特殊监控规定(人员入侵时报警提示,同步进行图像跟踪)。
5、水源地环境监控:因室外环境,光照较强,监控距离50-100米,24小时不间断监控,有特殊监控规定(人员入侵时报警提示,同步进行图像跟踪),同步需音频采集及高音喊话功能。
6、河道、闸门环境监控:因室外环境,光照较强,监控距离200-300米,24小时不间断监控,既要监控整体又要看到局部,夜视功能规定较高,清晰度规定较高,规定透雾功能。
7、水库环境监控:因室外环境,光照较强,监控距离300-1000米,24小时不间断监控,既要监控整体又要看到局部,夜视功能规定较高,清晰度规定较高,同步需音频采集及高音喊话功能,规定透雾功能。
四、重要设备阐明4.1重要指标如下:4.1.1机芯:常用CCD和CMOS两种类型的感光芯片。
CMOS产品低能耗、高像素、低成本、噪点控制好、宽动态性能优越。
CCD产品高能耗、低像素、高成本、噪点控制一般、宽动态性能差。
视频监控设计规范
视频监控设计规范随着现代科技的迅猛发展,视频监控已经成为了大部分公共场所和企业机构不可或缺的一部分。
视频监控可以帮助我们维持社会治安,保护个人隐私,提高工作效率等等。
但是,如果监控系统的设计规范不合理,将会导致许多问题和风险,比如监控盲区,视频失真等等。
本文将讨论一些视频监控设计规范,以确保监控系统正常运行。
一、监控区域设计在规划视频监控系统时,首先需要确定监控区域。
为了获得更全面的监控覆盖,不应忽视除正面区域以外的区域。
此外,监控区域的灯光环境也是一个很重要的考虑因素,特别是在低光环境下。
监控区域的光线太弱,将导致图像质量下降。
因此,合理的配光系统也是必须考虑的。
二、监控摄像头监控摄像头的质量直接影响监控系统的性能和稳定性,因此选择优质的监控摄像头至关重要。
首先需要确定不同区域和环境所需的不同监控摄像头类型。
例如,在室外环境中,需要牢固耐用,防水防尘的摄像头。
其次,摄像头的视角也应遵循一个最基本的规则: 角度越小,表示监控的区域越小,但视频画质越好。
最后,摄像头的安装也是非常重要的。
应根据实际情况选择正确摄像头的安装位置和方法,以便能够精确地捕捉所需的图像。
三、视频传输和存储系统在监控系统的设计中,视频传输和存储系统也是不可忽视的因素。
视频传输途径应该越短,就越能保证实时性和稳定性。
因此,短距离的传输线路或WLAN无线应用系统是个不错的选择。
此外,不应忘记备份监控记录并妥善存储,以预防意外情况。
视频存储设备容量应根据实际需求来选择,存储时间可由存储设备的容量和系统方案中的压缩技术来考虑。
四、人员培训和使用规范最后,一个好的视频监控系统还需要配备专业的人员来压实工作经验和技能。
对工作人员进行培训和使用规范,不仅可以确保监控系统的正常运行,并且也可以协助控制视频维护成本。
总之,一个合理的视频监控设计规范,应该从监控区域设计、监控摄像头的选择安装、视频传输和存储系统的选型以及人员培训等多方面综合考虑。
《视频安防监控系统工程设计规范》
GB50395-2007视频安防监控系统工程设计规范中华人民共和国国家标准视频安防监控系统工程设计规范Code of design for video monitoring systemGB 50395-2007主编部门:中华人民共和国公安部批准部门:中华人民共和国建设部施行日期:2 0 0 7年8月1日中华人民共和国建设部公告第587号建设部关于发布国家标准《视频安防监控系统工程设计规范》的公告本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二oo七年三月二十一日前言根据建设部建标(2001]87号文件《关于印发“二o o o年至二00一年度工程建设国家标准制订、修订计划”的通知》的要求,本规范编制组在认真总结我国视频安防监控系统工程的实践经验基础上,参考国内外相关行业的工程技术规范,广泛征求国内相关技术专家和管理机构的意见,制定本规范。
本规范是《安全防范工程技术规范》GB 50348的配套标准,是安全防范系统工程建设的基础性标准之一,是保证安全防范工程建设质量、保护公民人身安全和国家、集体、个人财产安全的重要技术保障。
本规范共10章,主要内容包括:总则,术语,基本规定,系统构成,系统功能、性能设计,设备选型与设置,传输方式、线缆选型与布线,供电、防雷与接地,系统安全性、可靠性、电磁兼容性、环境适应性,监控中心。
本规范中黑体字标志的条文为强制性条文,必须严格执行,本规范由建设部负责管理和对强制性条文的解释,由公安部负责日常管理。
本规范由全国安全防范报警系统标准化技术委员会(SAC/TC 100)负责具体技术内容的解释工作。
在应用过程中如有需要修改和补充之处,请将意见和有关资料寄送全国安全防范本规范主编单位、参编单位和主要起草人:主编单位:全国安全防范报警系统标准化技术委员会参编单位:公安部第一研究所北京联视神盾安防技术有限公司北京蓝盾世安信息咨询有限公司主要起草人:李加洪杨国胜施巨岭陈朝武周群刘希清目次1总则 (1)2术语 (2)3基本规定 (5)4系统构成 (6)5系统功能、性能设计 (9)6设备选型与设置…………………………………………(1 2)7传输方式、线缆选型与布线....................................(1 8) 8供电、防雷与接地................................................(1 9) 9系统安全性、可靠性、电磁兼容性、环境适应性............(2 0) 10监控中心 (21)附录A设计流程与深度……………………………………(2 2)本规范用词说明………………………………………………(2 8)附:条文说明…………………………………………………(2 9)1总则2术语利用视频探测技术、监视设防区域并实时显示、记录现场图像的电子系统或网络。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
视频监控系统设计规范一、设计原则目前工程中基本都设计图像监控系统,比较能直观的反应现场设备运行状况,同时兼顾重要场合的安全防备,根据现场用户需求及使用情况,结合以往工程施工经验,视频监控系统设计的原则以保证图像的清晰性、流畅性、功能实用性为主,同时兼顾价格因素。
二、系统总体功能设计1、室内环境包括:中控室、泵房、配电室2、室外环境主要包括:水厂、泵站、水源地的厂区监控。
河道、闸门、水库的环境监控。
三、现场使用条件需求分析1、中控室:光照强度较高,监控面积小(约20-50平方米),要求安装布线规范美观,24小时不间断监控。
2、配电室:光照强度较低,监控面积小(约20-30平方米),既要监控整体又要看到局部,24小时不间断监控。
3、泵房:光线较暗,监控面积小(约50-80平方米),既要监控整体又要看到局部,24小时不间断监控。
4、水厂、泵站的厂区:因室外环境,光照较强,监控距离100-150米,24小时不间断监控,对重点部位有特殊监控要求(人员入侵时报警提醒,同时进行图像跟踪)。
5、水源地环境监控:因室外环境,光照较强,监控距离50-100米,24小时不间断监控,有特殊监控要求(人员入侵时报警提醒,同时进行图像跟踪),同时需音频采集及高音喊话功能。
6、河道、闸门环境监控:因室外环境,光照较强,监控距离200-300米,24小时不间断监控,既要监控整体又要看到局部,夜视功能要求较高,清晰度要求较高,要求透雾功能。
7、水库环境监控:因室外环境,光照较强,监控距离300-1000米,24小时不间断监控,既要监控整体又要看到局部,夜视功能要求较高,清晰度要求较高,同时需音频采集及高音喊话功能,要求透雾功能。
四、主要设备说明4.1主要指标如下:4.1.1机芯:常用CCD和CMOS两种类型的感光芯片。
CMOS产品低能耗、高像素、低成本、噪点控制好、宽动态性能优越。
CCD产品高能耗、低像素、高成本、噪点控制一般、宽动态性能差。
4.1.2镜头、光圈、焦距、尺寸4.1.2.1.镜头广角镜头:视角在90度以上,一般用于电梯轿厢内、大厅等小视距大视角场所;2.8mm,2.5mm标准镜头:视角在30度左右,一般用于走道和小区周界等场所,1/2”CCD 摄像机,标准镜头焦距定为12mm;1/3”CCD摄像机,标准镜头焦距定为8mm;1/4”CCD摄像机,标准镜头焦距定为6mm;视角在60度以上用于5*5米左右场所 3.6 mm 4 mm视角在50度以上用于8-10米左右场所 6 mm视角在40度以上用于10-18米左右场所 8 mm视角在30度以上用于20-30米左右场所 12 mm 16 mm视角在20度以上用于30-50米左右场所 25 mm长焦镜头:视角在20度以内,焦距的范围从几十毫米到上百毫米,用于远距离监控;变焦镜头:镜头的焦距范围可变,从广角变到长焦,用于远大,视角范围广的区域;4.1.2.2.针孔镜头:用于隐蔽监控,摄像机的镜头数值越大,看得越远、越窄;摄像机镜头的数值越小,看得越近、越宽。
4.1.2.3.光圈的选择自动光圈:适合于绝大多数环境,尤其是室外光线变化较大的环境;手动光圈:适合于室内光线变化不大的固定监控点;电动光圈:适合于室内外光线变化不大的全方位监视点.4.1.2.4.焦距调整方式的选择固定焦距:适合于可以直接确定监视区域的固定监控点;手动变焦:适合于暂时无法确定监视区域的固定监视点;电动变焦:适合于大范围远距离监视的全方位监视点.4.1.2.5.镜头尺寸的选择需要根据使用摄象机CCD的尺寸来决定,大尺寸的镜头可以和小尺寸CCD摄象机配合使用,但视场角会变小,镜头与摄象机尺寸应尽量选择一致.4.1.2.6.焦距值的选择短焦距镜头:适合于对大范围的全景监视;长焦距镜头:适合于对远距离的特写监视;实际的焦距值可以根据下列公式进行估算.f/v=D/V f/h=D/H其中:f───镜头焦距; D───镜头至景物距离;h───靶面宽度; v───靶面高度;H───成像宽度; V───成像高度估算后得出的焦距值和实际镜头产品相比较,并结合摄象机CCD尺寸来确定实际使用镜头的型号。
各焦距镜头可视角度及距离宽度等指标如下:镜头焦距搭配1/3" CCD2.8 mm 89.9°3.6 mm 75.7 °4 mm 69.9 °6 mm 50.0 °8 mm 38.5 °12 mm 26.2 °16 mm 19.8 °25 mm 10.6 °镜头焦距(毫米数) 距离5米(宽×高) 距离10米(宽×高) 距离15米(宽×高)2.8mm 13×9.8米26×19.5米39×29.3米3.6mm 8.5×6.4米17×12.8米25.5×19米4mm 8×6米16×12米24×18米6mm 5.5×4.1米11×8.3米16.5×12.4米8mm 3.5×2.6米7×5.3米10.5×7.9米12mm 2×1.5米4×3米6××4.5米16mm 1.5×1.1米3×2.3米 4.5×3.4米25mm 1.3×1米 2.5×1.9米 3.8×2.9米60mm 0.5×0.4米1×0.75米 1.5×1.1米4.1.3像素高清摄像机比较多的是720P(1280*720)和1080P(1920*1080)两种分辨率的产品。
4.1.4水平解析度:水平解析度指的是当摄像机摄取等间隔排列的黑白相间条纹时在监视器上能够看到的最多线数,线数越多,表示清晰度越高。
450-480线属于高清晰度。
最小照度:0.1lux属低照度,适合光线不足的场合。
监控摄像机的灵敏度以最低照度来表示:1)普通型:正常工作所需照度为1~3LUX2)月光型:正常工作所需照度为0.1 LUX左右3)星光型:正常工作所需照度为0.01 LUX以下照度参照:户外晴天:100000~5000LUX户外阴天:5000~2000LUX超市、阅览室:1500~500LUX宾馆大堂:300~100LUX仓库停车场:80~20LUX电影院:10~3LUX医院夜间:2~1LUX满月夜间:0.3~0.1LUX室内日光灯:100LUX黄昏室内:10LUX夜间路灯:0.1LUX夜间星光:0.01~0.001LUX4.1.5扫描制式:1)PAL制式:625 条扫描线,每秒25格画面(25帧图像),隔行扫描,PAL 色彩编码;PAL制式视标准分辨率为720*576,我国普遍使用PAL-D制式。
2)NTSC制式:规定第秒30帧图像,广泛用于北美,日本和南美的许多国家。
4.1.6摄像机电源交流有220V、110V、24V,直流为12V 。
选用优质的开关电源,优质稳压的电源在100-260V电压输入同样保证稳压输出12V。
建议使用厂家配套高质量电源适配器。
4.1.7信噪比:48db以上属于高质量,适合用于较暗的场合;45-48db属一般质量,适合光线充足场合。
4.1.8视频输出模拟信号输出和数字信号输出4.1.9宽动态:应用于强逆光环境,与背光补偿类似,但效果优于背光补偿,图像自然,不会出现图像过亮。
两次曝光:一次长曝光(低快门),一次短曝光(高曝光),一点两次数据输出。
4.1.10背光补偿背光补偿也称作逆光补偿或逆光补正,它可以有效补偿摄像机在逆光环境下拍摄时画面主体黑暗的缺陷。
当引入背光补偿功能时,摄像机仅对整个视场的一个子区域进行检测,通过求此区域的平均信号电平来确定AGC电路的工作点。
由于子区域的平均电平很低,AGC放大器会有较高的增益,使输出视频信号的幅值提高,从而使监视器上的主体画面明朗。
此时的背景画面会更加明亮,但其与主体画面的主观亮度差会大大降低,整个视场的可视性得到改善。
4.2主要功能如下:4.2.1巡航功能用户通过一组已定义的预置点指定智能球的扫描路线,每两个巡航点之间的巡航速度和巡航时间可设,实现多场景之间轮循监控。
4.2.2预置点相应功能预置点就是在一个空间范围里预先设置好一些点(记住改点的方位,变倍数),当调用情况下设备会转到该预置点,实施监控。
4.2.3夜视功能通过红外、激光、热成像等方式实现夜间监控。
4.2.4移动侦测功能在设备监控的区域里,有物体移动时,会触发报警等命令。
用户可以根据需要选择不同的区域和灵敏度等级。
五、摄像机选型标准中控室:红外半球网络高清摄像机,CMOS电动镜头,红外距离10-20米,200万像素。
泵房:红外半球网络高清摄像机,CMOS电动镜头,红外距离20-30米,200万像素,低照度。
配电室:红外半球网络高清摄像机,CMOS电动镜头,红外距离10-20米,200万像素,低照度。
泵站、水源地的厂区:云台红外网络高清摄像机,低照度,宽动态,红外外置,红外距离80-100米,护罩密封防水,带雨刷,CMOS电动镜头,具有移动侦测功能,巡航功能,预置点功能。
河道闸门:激光云台网络高清摄像机,低照度,宽动态,激光距离150-300米,护罩密封防水,带雨刷,CMOS电动镜头。
水库:激光云台网络高清摄像机,低照度,宽动态,激光距离300-1000米,护罩密封防水,带雨刷,CMOS电动镜头,具有移动侦测功能。
六、摄像机安装标准室内吊顶安装,走暗线,保证安装的美观性。
室外立杆安装,云台摄像机装立杆顶部,做好防雷设计,安装杆为铁杆,需提前预制。
1、摄像机在长时间工作以后,红外灯会产生热量,尤其是红外一体机,它的红外发光LED是安装在整个护罩内的,而护罩的“保温”效果一般都很好。
CCD一般只能支撑到60-70度,长时间高温工作,CCD肯定会慢慢坏掉。
具体的现象一般是画面发白,看起来朦朦胧胧的。
红外产品是通过以下几个方面来解决散热问题的:1)、采用金属导热材料,通过外壳来散热。
2)、把红外灯焊接在铝板上,将热量带走;3)、如果是大功率红外灯,采用风扇散热,并且都采用恒流电源(开关式电源)供电来控制红外灯的散热问题。
2、图像中出现白雾的现象一般出现这个问题时,可以分两部分来考虑:1)、LED灯射出的红外线打到机器上面的遮阳罩上反射回镜头,造成白雾的现象。
解决的方法就是把遮阳罩退后些、或者遮阳罩内表面采用黑色处理。
2)、LED射出的光漏到了镜头里。
这个问题,目前大家都是采用“双玻璃结构”来解决的。
由此可见“双玻璃结构”是最成型的解决办法,红外产品在设计上全部使用的“双玻璃结构”,完全避免了白雾现象的产生。
