污水处理厂项目施工总平面布置
污水处理厂施工组织设计方案

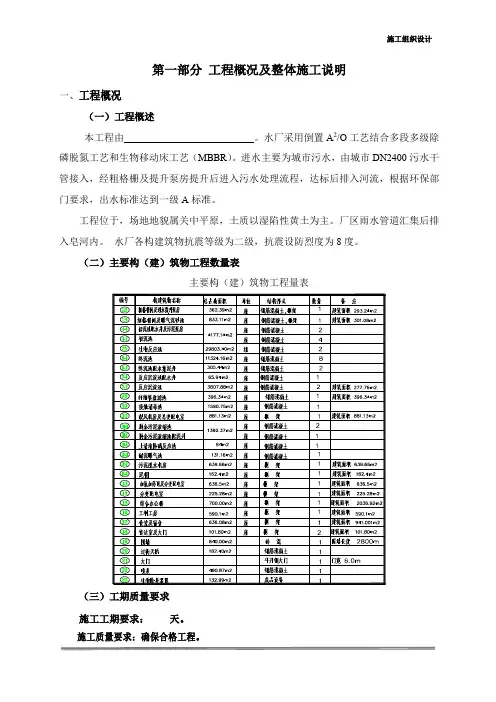

第一部分工程概况及整体施工说明一、工程概况（一）工程概述本工程由。
水厂采用倒置A2/O工艺结合多段多级除磷脱氮工艺和生物移动床工艺（MBBR）。
进水主要为城市污水，由城市DN2400污水干管接入，经粗格栅及提升泵房提升后进入污水处理流程，达标后排入河流，根据环保部门要求，出水标准达到一级A标准。
工程位于，场地地貌属关中平原，土质以湿陷性黄土为主。
厂区雨水管道汇集后排入皂河内。
水厂各构建筑物抗震等级为二级，抗震设防烈度为8度。
（二）主要构（建）筑物工程数量表主要构（建）筑物工程量表（三）工期质量要求施工工期要求：天。
施工质量要求：确保合格工程。
二、整体施工说明我公司经过对施工图纸细致探讨和研究，分析了各种影响施工的不利因素和本工程的施工重点及难点，根据有关国家规范及西安市政府有关规定的要求，结合我公司的丰富的净水厂、污水厂施工经验，编制了本工程的施工组织设计。
整体施工说明如下：（一）工程特点、重难点分析及相应对策1、工程特点、重难点（1）施工工期短，工程量大，施工任务重。
施工工期有天，在较短的工期内要完成各类建（构）筑物20多座，以及厂区内各种工艺管线、给水排水管线、道路等。
（2）构筑物抗渗、抗裂要求高。
水处理构筑物大部分为薄壁混凝土结构，混凝土浇筑完毕后，由于水化热效应的影响，容易产生应力裂缝，引起渗漏，并且影响使用寿命。
（3）气象条件影响大，特别是当地多雨季节的影响。
本工程施工工期约为一年的时间，施工必定经过当地的多雨季节。
所以必须组织好雨季施工，制定合理的雨季施工措施，才能确保工期目标的实现。
（4）构筑物施工精度要求高，各种预埋管件较多并且安装精度要求高，部分圆形构筑物为预应力结构，施工难度较大。
本工程预埋套管、预埋铁件数量较大，其安装精度要求比较高。
这些预埋件的安装精度将影响到各处理构筑物的流量、流速和配水的均匀性，设备安装的准确性，因此施工时要确保土建施工的精确度和安装的准确性。
2、针对工程特点及重难点相应对策（1）针对工程量大，工期短的特点，施工时多开作业面，优化资源配置，配备足量的新型优良的机械设备、经验丰富的管理班子以及专业的施工队伍。
污水处理站施工总平面布置
污水处理站施工总平面布置施工场地应遵守“先生产用地，后临建用地”，按照布局紧凑、合理、高效、短距离，规划一个比较合理的施工布局，为节约人力、物力和文明施工创造一个有利条件。
充分利用现有的水、电、道路的布置原则，作出布置。
施工现场场地比较宽敞，在平面布置时，主要考虑施工人员办公、钢筋、周转材以及沙石红砖等材料的制作、堆放场地的分区措施：a.宿舍、食堂、澡堂、厕所等生活设在厂区外的出租民房中，其具体布置另定。
b.工地办公室以及保卫室采用组合活动板房，场地周围用1.8米绿色塑料网围墙。
c. 钢筋、模板等部分生产加工场地以及沙石、红砖、水泥的堆放场地详见平面布置图。
在施工过程中，混凝土运输采用输送泵，更直接、快速、效率更高。
5.1.垂直运输机械布置5.1.1安装1台快速提升机以满足钢筋、模板、架管、屋面彩钢板等材料的运输。
5.1.2为缩短混凝土施工工期，满足浇灌砼工程量大的施工要求，采用泵送砼满足需求量。
并在拟建四周修建临时道．路，以方便汽车泵的行走。
5.1.3吊装过程中，对于型钢的堆放原则是：不影响其他材料堆放场地，不影响施工道路，采用今天吊装完毕多少，就进场多少的原则。
汽车吊的行走路线设计在厂房中部以及四周。
5.2.临建设施布置5.2.1施工现场办公用临时设施5.2.1.1施工场地外围四面设1.8米高围墙围护，并要设立出入大门。
在出入口设栅栏、门口设临时门岗，保证人员和材料的安全，门岗24小时值班。
5.2.1.2现场办公用房采用组合板房。
设4间办公室、1间会议室、1间材料仓库、1间保安人员住宿房。
5.2.1.3 施工现场设2个活动板房厕所，派专人每天进行及时的清理。
5.2.2施工现场生产用临时设施5.2.2.1 钢筋加工区占地8×25=200m2，分为原材料堆放、加工车间、成品堆放场，加工车间内布置钢筋切段机、弯曲机、调直机等加工设备。
5.2.2.2木工场：占地8×10=80m2，木制产品采用小型电锯2台，平刨、压刨机各1台，小规模半机械化生产。
施工总平面图布置
施工总平面图布置施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
一、布置说明1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。
同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。
2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。
3、保证不中断现况交通，便于施工物流的进出及内部循环。
4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。
5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。
6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。
7、合理布置路线、现场供水和供电。
8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。
9、施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。
10、施工总平面布置图附后。
二、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。
本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。
目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。
1、施工现场围护(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。
污水处理厂项目文明施工主要措施

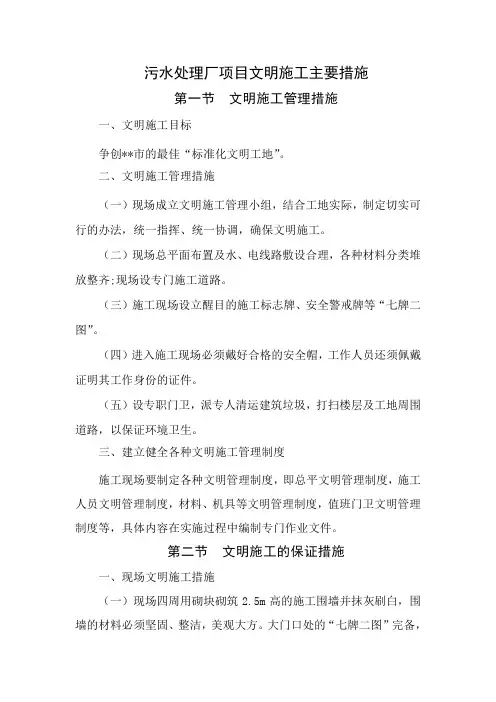

污水处理厂项目文明施工主要措施第一节文明施工管理措施一、文明施工目标争创**市的最佳“标准化文明工地”。
二、文明施工管理措施（一）现场成立文明施工管理小组，结合工地实际，制定切实可行的办法，统一指挥、统一协调，确保文明施工。
（二）现场总平面布置及水、电线路敷设合理，各种材料分类堆放整齐;现场设专门施工道路。
（三）施工现场设立醒目的施工标志牌、安全警戒牌等“七牌二图”。
（四）进入施工现场必须戴好合格的安全帽，工作人员还须佩戴证明其工作身份的证件。
（五）设专职门卫，派专人清运建筑垃圾，打扫楼层及工地周围道路，以保证环境卫生。
三、建立健全各种文明施工管理制度施工现场要制定各种文明管理制度，即总平文明管理制度，施工人员文明管理制度，材料、机具等文明管理制度，值班门卫文明管理制度等，具体内容在实施过程中编制专门作业文件。
第二节文明施工的保证措施一、现场文明施工措施（一）现场四周用砌块砌筑2.5m高的施工围墙并抹灰刷白，围墙的材料必须坚固、整洁，美观大方。
大门口处的“七牌二图”完备，安全标语、宣传栏、报栏齐全。
（二）现场实行封闭管理，设置施工大门，且门头设置本企业的标志，建立门卫制度，并设专职门卫，所有进入施工现场的人员必须佩戴统一的工作卡。
（三）施工现场道路用C15砼作面层，并保障其现场道路畅通，现场排水畅通，排出的废水应经过沉淀处理后才能排入城市地下管网，场内无积水。
（四）实行节约用水，杜绝长流水、长明灯现象发生。
（五）搞好绿化布置，做到施工标准化、现场景观化。
（六）各建筑材料、构件、料具等必须按总平面布置堆放整齐，挂上有名称、品种、规格的标牌，现场整洁有序，做到工完场清，建筑垃圾堆放在指定堆放点，并及时清运。
易燃易爆物品应标出名称、品种并分类存放，有专人管理。
（七）施工作业区应与办公、生活区明显划分开，工人宿舍内应有保暖、防暑等措施，床铺、生活用品放置整齐，宿舍周围环境安全、卫生。
（八）加强职工的思想教育，职业道德教育，克服不良生活习惯、卫生习惯。
天津东郊污水处理厂设计实例
天津东郊污水处理厂设计实例天津东郊污水处理厂于1989年8月开工，1993年4月建成，污水厂占地29.5hm 2，工程总造价20159万元。
1. 水质水量设计处理能力为40万m 3/d ，最高日流量（不脱氮）48万m 3/d 。
进水BOD 5280mg/L ，出水40mg/L ；进水SS240mg/L ，出水60mg/L 。
2. 处理工艺流程图1 天津东郊污水处理厂工艺流程图图2 天津东郊污水处理厂总平面布置图该厂污水处理系统分4个系列，4个圆形初沉池排成一行，4个曝气池组成田字型，8座二沉池设在厂区南侧，临近北塘排水河，使处理出水可就近排入河道。
污泥处理区设在厂的西北角，5个消化池组成梅花型，污泥处理的控制室设在5个消化池的中央。
北侧设有两个沼气贮罐、污泥脱水机房和沼气发电机房等。
3、主要处理构筑物及设备参数（1）进水格栅格栅是污水处理厂的第一道预处理设施。
该厂设6台垂直格栅，由计算机程序控制。
高水位时格栅清污机将连续工作，运送格栅拦截的浮渣的皮带运输机与格栅清污机联锁运行，在所有格栅停止工作后，皮带运输机仍将继续运行一段时间。
6台垂直格栅每台宽2m，栅条净宽25mm。
（2）进水泵房设6台HLWB-10型立式涡壳混流泵，5用1备。
水泵参数：流量1.32m3/s，扬程13.2m，电机功率260kw。
泵房设有6个控制水位，控制5台泵的运行。
为避免个别水泵负荷偏高而反复启动，水泵将依次循环投入运行。
当某台泵因故障停止工作时，另一台泵将自动投入运行。
（3）曲面格栅8台曲面格栅设在沉砂池的端部。
每台格栅宽度1.2m，栅条曲率半径2.0m，栅条净距10mm。
每台格栅的清污动作根据水位模拟信号由计算机控制。
当水位差处于正常值时，清污工作将按设定时间动作；当前后水位差超过设定值时，清污工作将连续进行。
如果清污工作连续操作时间过长，计算机将发出报警信号。
曲面格栅刮出的浮渣落在皮带运输机上，皮带运输机的运行与格栅清污机联锁，清污工作停止后，运输机仍将运行一段时间。
20000m3d城市污水处理厂综合设计(含11个CAD作图图纸)--优秀毕业设计{修}
本设计污水处理厂综合设计包括15个图纸，十分全面，具体详见报告后附图。
本报告附图全面详细。
图纸内容如下：A2O池，初沉池，幅流式二沉池，隔栅，工艺简单图，工艺流程图（高程图），回转耙式格栅除污机图，平面布置图，污泥浓缩池，厌氧消化池，钟式沉砂池等。
全为CAD制图。
下载后复制放大或打印可看清！题目20000m3/d城市污水处理厂综合设计专业: 环境工程年级: 2005级学号: 3105001286姓名: 莫笑伟指导教师:2008年12 月摘要我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。
工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。
我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。
工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。
本设计要求处理水量为20000m3/d的城市生活污水，设计方案针对已运行稳定有效的A2/O活性污泥法工艺处理城市生活污水。
A2O工艺由于不同环境条件，不同功能的微）能生物群落的有机配合，加之厌氧、缺氧条件下，部分不可生物降解的有机物（CODNB被开环或断链，使得N、P、有机碳被同时去除，并提高对COD的去除效果。
它可以同NB－－时完成有机物的去除，硝化脱氮、磷的过量摄取而被去除等功能，脱氮的前提是NH3N应完全硝化，好氧池能完成这一功能，缺氧池则完成脱氮功能。
厌氧池和好氧池联合完成除磷功能。
关键词：城市生活污水，活性污泥，A2/O目录摘要 (III)目录 (IV)第一章设计概述 ······································································- 7 -1设计任务 ······································································- 7 - 2设计原则 ······································································- 7 - 3设计依据 ······································································- 8 - 第二章工艺流程及说明 ·····························································- 8 -1工艺方案分析 ································································- 8 - 2工艺流程 ······································································- 9 - 3流程各结构介绍 ·····························································- 9 -3.1格栅······························································································· - 9 -3.2沉砂池··························································································- 10 -3.3初沉池··························································································- 10 -3.4生物化反应池··············································································- 10 -3.5二沉池··························································································- 12 -3.6浓缩池··························································································- 12 - 第三章构筑物设计计算 ··························································· - 12 -1格栅 ·········································································· - 12 -1.1设计说明······················································································- 12 -1.2设计计算······················································································- 13 -2沉砂池 ······································································· - 16 -2.1设计说明······················································································- 16 - 3初沉池 ······································································· - 17 -3.1设计说明······················································································- 17 -3.2设计计算······················································································- 17 - 4生化池 ······································································· - 19 -4.1设计说明······················································································- 19 -4.2设计计算······················································································- 19 - 5二沉池 ······································································· - 26 -5.1设计说明······················································································- 26 -5.2设计计算······················································································- 26 - 6液氯消毒 ···································································· - 29 -6.1设计说明······················································································- 29 -6.2设计计算······················································································- 29 - 7污泥浓缩池 ································································· - 30 -7.1设计说明······················································································- 30 -7.2设计计算······················································································- 30 -8 污泥消化池 ································································· - 31 -8.1设计说明······················································································- 31 -8.2设计计算······················································································- 32 - 9浓缩污泥提升泵房 ························································ - 38 -9.1设计选型······················································································- 38 -9.2提升泵房······················································································- 38 -9.3污泥回流泵站··············································································- 38 -10污泥脱水间 ······························································· - 39 -10.1设计说明······················································································- 39 -11鼓风机房 ·································································· - 39 - 12恶臭处理系统 ···························································· - 39 -12.1设计说明······················································································- 39 -12.2设计计算······················································································- 39 -12.3风机选型······················································································- 40 - 第四章污水处理厂总体布置 ····················································· - 41 -1总平面布置 ································································· - 41 -1.1总平面布置原则··········································································- 41 -1.2总平面布置结果··········································································- 41 -2高程布置································································································- 42 -2.1高程布置原则··············································································- 42 - 第五章参考文献 ···································································· - 42 -第一章设计概述1设计任务本次课程设计的主要任务是完成某城市污水厂的A2/O工艺设计处理生活污水，处理水量为20000m3/d，按近期规划人口10万人计算（自定）。
20000m3d城市污水处理厂综合设计(含11个CAD作图图纸)--优秀毕业设计
本设计污水处理厂综合设计包括15个图纸，十分全面，具体详见报告后附图。
本报告附图全面详细。
图纸内容如下：A2O池，初沉池，幅流式二沉池，隔栅，工艺简单图，工艺流程图（高程图），回转耙式格栅除污机图，平面布置图，污泥浓缩池，厌氧消化池，钟式沉砂池等。
全为CAD制图。
下载后复制放大或打印可看清！题目20000m3/d城市污水处理厂综合设计专业: 环境工程年级: 2005级学号: 3105001286姓名: 莫笑伟指导教师:2008年12 月摘要我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。
工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。
我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。
工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。
本设计要求处理水量为20000m3/d的城市生活污水，设计方案针对已运行稳定有效的A2/O活性污泥法工艺处理城市生活污水。
A2O工艺由于不同环境条件，不同功能的微）能生物群落的有机配合，加之厌氧、缺氧条件下，部分不可生物降解的有机物（CODNB被开环或断链，使得N、P、有机碳被同时去除，并提高对COD的去除效果。
它可以同NB－－时完成有机物的去除，硝化脱氮、磷的过量摄取而被去除等功能，脱氮的前提是NH3N应完全硝化，好氧池能完成这一功能，缺氧池则完成脱氮功能。
厌氧池和好氧池联合完成除磷功能。
关键词：城市生活污水，活性污泥，A2/O目录摘要 (III)目录 (IV)第一章设计概述 ······································································- 7 -1设计任务 ······································································- 7 - 2设计原则 ······································································- 7 - 3设计依据 ······································································- 8 - 第二章工艺流程及说明 ·····························································- 8 -1工艺方案分析 ································································- 8 - 2工艺流程 ······································································- 9 - 3流程各结构介绍 ·····························································- 9 -3.1格栅······························································································· - 9 -3.2沉砂池··························································································- 10 -3.3初沉池··························································································- 10 -3.4生物化反应池··············································································- 10 -3.5二沉池··························································································- 12 -3.6浓缩池··························································································- 12 - 第三章构筑物设计计算 ··························································· - 12 -1格栅 ·········································································· - 12 -1.1设计说明······················································································- 12 -1.2设计计算······················································································- 13 -2沉砂池 ······································································· - 16 -2.1设计说明······················································································- 16 - 3初沉池 ······································································· - 17 -3.1设计说明······················································································- 17 -3.2设计计算······················································································- 17 - 4生化池 ······································································· - 19 -4.1设计说明······················································································- 19 -4.2设计计算······················································································- 19 - 5二沉池 ······································································· - 26 -5.1设计说明······················································································- 26 -5.2设计计算······················································································- 26 - 6液氯消毒 ···································································· - 29 -6.1设计说明······················································································- 29 -6.2设计计算······················································································- 29 - 7污泥浓缩池 ································································· - 30 -7.1设计说明······················································································- 30 -7.2设计计算······················································································- 30 -8 污泥消化池 ································································· - 31 -8.1设计说明······················································································- 31 -8.2设计计算······················································································- 32 - 9浓缩污泥提升泵房 ························································ - 38 -9.1设计选型······················································································- 38 -9.2提升泵房······················································································- 38 -9.3污泥回流泵站··············································································- 38 -10污泥脱水间 ······························································· - 39 -10.1设计说明······················································································- 39 -11鼓风机房 ·································································· - 39 - 12恶臭处理系统 ···························································· - 39 -12.1设计说明······················································································- 39 -12.2设计计算······················································································- 39 -12.3风机选型······················································································- 40 - 第四章污水处理厂总体布置 ····················································· - 41 -1总平面布置 ································································· - 41 -1.1总平面布置原则··········································································- 41 -1.2总平面布置结果··········································································- 41 -2高程布置································································································- 42 -2.1高程布置原则··············································································- 42 - 第五章参考文献 ···································································· - 42 -第一章设计概述1设计任务本次课程设计的主要任务是完成某城市污水厂的A2/O工艺设计处理生活污水，处理水量为20000m3/d，按近期规划人口10万人计算（自定）。
浅谈污水处理厂山地建厂的总图优化设计
浅谈污水处理厂山地建厂的总图优化设计发布时间：2021-06-15T16:00:50.660Z 来源：《基层建设》2021年第7期作者：何娟[导读] 摘要：污水处理厂的总平面布置取决于很多因素：处理厂所在的地理位置，周围的环境，交通状况，进出水方向，主导风向，厂址处的地形、地质条件，污水处理工艺流程及远近期结合等。
中国城市建设研究院有限公司西南分院 610011摘要：污水处理厂的总平面布置取决于很多因素：处理厂所在的地理位置，周围的环境，交通状况，进出水方向，主导风向，厂址处的地形、地质条件，污水处理工艺流程及远近期结合等。
下面作者根据几个污水处理厂总图设计的体会，结合威远县第二污水处理厂项目的总平面布置探讨如何优化总图设计问题（附威远县第二污水处理厂项目总平面布置图）关键词：山区；污水厂厂址；厂站总平面设计；工艺流程；污水处理厂的总平面布置是污水处理厂设计中十分重要的问题，合理的总图布置方案可以节省污水处理厂的建设成本，降低运行成本，提高投资收益，改善工作环境，提高景观效果。
一、总图平面布置因地制宜，综合考虑威远县位于四川盆地中南部，东邻内江，南连自贡，西接荣县，北接资中、仁寿。
县境地跨北纬29°22′-29°47′，东经104°16′-104°53′，幅员面积1287.22km2，县城严陵镇距内江市57公里，距自贡市30公里，距省会成都市214km。
县内地形按地表形态特征分为低山、丘陵两大地貌区。
西部低山区包括山王、黄荆沟、观英滩等10镇，面积共785.45平方公里，占县域总面积的61%。
区内山峦起伏，沟谷纵横，相对高差200-300m，一般海拔500-800m，新场大堡山海拔902m，为全县最高点。
东部为丘陵区，包括铺子湾、严陵、新店等10镇，面积共501.77 km2，占县域总面积的39%。
区内多为馒头山，方山和漫岗岭脊，一般海拔300-400m，相对高差30-80m，最低处在向义镇双河口，海拔277.60m。
施工总平面布置说明
第一节施工总平面布置说明1.1.1布置原则根据招标文件要求，各施工场地总平面布置占地范围将不超过征地规定的界限，并结合本标段施工技术的条件、施工环境、工程特点和施工需要进行布置，施工布置主要按以下原则进行：(1) 所有临建设施、施工辅属企业及施工道路均按招标文件要求及发包人提供的各种条件在指定的施工场地内规划布置；(2) 临建设施的规模和容量根据本工程的施工总进度和施工强度的需要进行规划设计，在满足施工要求的前提下，做到简单、实用；(3) 场内交通规划，以满足施工需要为前提，并适应不同时期工程进展的需求；力求使交通联系简便，运输组织合理，节省线路、设施的工程投资，减少管理运营费用；(4) 所有临建设施的布置力求紧凑、合理、易于管理、节约用地、调度灵活、使用方便和安全可靠；(5) 各施工场地及营地均按有关规范要求配置足够的环保设施及消防设施。
1.2.1总布置说明施工总平面布置详见**水电站导流及泄洪闸工程《施工总平面布置图》(图号：SJ-TB-XXCII-01)。
生活办公设施布置在由业主制定的右岸生活区，业主可提供8000m2左右的办公生活用房，我局施工约需2800m2。
生产及附属企业布置在业主指定的CII 标施工场地内，包括钢筋木材综合加工厂、砼预制厂、钢结构加工厂、施工机械停放场及修理厂、综合仓库等。
生产、生活设施及辅属企业占地面积及建筑面积见表4-2-1。
生产、生活设施及辅助企业占地面积及建筑面积一览表表4-2-1占地面积()砖木结构房面积()工棚面积()1.3.1 施工供风本标施工高峰用风量为：190m 3/min 。
其中150 m 3/min 为二台LM500C 和四台ROC742 为自带式空压机供风，在闸室段附近布置2 台20 m 3/min 英格索兰移动式空压机，用于手风钻和100B 钻机等其它施工机械供风。
详细的供风系统布置见第六章。
供风设备表 表4-3-11.4.1 施工供水本工程施工高峰用水量约200m3/h ，生活用水为10m3/h 。
污水处理_城镇生活污水处理厂总平面布置CAD图纸
施工总平面布置
施工总平面布置一、总平布置原则1、统筹规划原则本次投标的工程项目，属于综合性工业生产项目，工程量大、专业工种配合多、工程施工之间的专业交叉作业量大，为了减少工程临时设施在施工过程中拆迁造成浪费，并且不占用大型施工机械作业场地及机械进出通道，生产设施按专业相对集中，并尽量靠近施工点设置，尽力在场地内作好施工的统筹规划。
施工生活设施也应满足上述要求进行考虑。
2、合理布置原则简易、实用、规整、文明的原则。
3、固定原则现场设置临时设施场地相对固定原则，由于施工现场场地限制，部分临时施工、生活设施在底下室施工完毕后将会重新布置、搭设。
（施工前期平面布置详见总平面布置图）施工办公室、会议室及工人宿舍采用活动板房，食堂及厕所等采用砖砌体与刚结构相结合墙体搭建。
施工污水经沉淀池处理后采用明沟与正式排水干管或明渠相接,充分利用市政管网排水系统。
二、临设布置说明1、施工用房主要有：材料库房、工具房、各工种加工棚、水泥库、门卫室等。
材料库房、工具房采用统一规格的集装箱工具房，材料加工棚等用房一般采用脚手架钢管搭设彩瓦屋面，现场搅拌站等设施采用砖砌体围护结构。
2、办公用房、生产用房布置办公用房、生产用房布置详见施工平面布置图。
施工用水用电平面布置图。
3、施工用电(1)施工用电根据建设单位提供的电源电压进行选择在现场设置变压器或者设置总配电箱。
(2)为保证现场使用电源电压，从变电所或总配电箱供出的电源采用两路供电的方式进行供电。
(3)为保证现场的夜间照明，在施工现场不影响工程施工的地方设夜间照明铺灯灯塔，每座灯塔上设一根3KW照明灯。
(4)施工用电计算现场临时用电采用TN—S系统(三相五线制)根据施工机具容量计算，用电量最大约为600KVA。
从建设单位指定电源引接入配电房。
∑P=l.l[Kι(∑pι∕cosΦ)+K2Σp2+K3Σp3+K1Σp4]∑P用电设备总需容量ΣP)电动机额定功率ΣP2电焊机额定容量∑P3室内照明额定容量∑P∙1室外照明额定容量cosΦ平均功率系数0.75Kl=O.7 K2=0.5 K3=0.8 K4=1.0ΣP3室内照明取EPjO%=19.4Kw∑P1=1.l×[0.7×(194.3/0.75)+0.6×573+0.8×19.4]=594.6KVA该计算以施工的三个区域中最大用电量区域计算，故建设单位需提供600KVA电源以满足施工需要。
污水处理厂选址 各构筑物的平面布置原则
污水处理厂选址各构筑物的平面布置原则本节主要讲解污水处理厂厂址选择和工艺流程的确定部分内容。
01、污水厂厂址的选择原则《室外排水设计规范》第6.1.1条规定，污水厂位置的选择，应符合城镇总体规划和排水工程专业规划的要求，并应依据下列因素综合确定：1.在城镇水体的下游；2.便于处理后污水回用和平安排放；3.便于污泥集中处理和污泥处置；4.在城镇夏季主导风向的下风侧；5.有良好的的工程地质条件；6.少拆迁，少占地，依据环境评价要求，有肯定的卫生防护距离；7.有扩建的可能；8.厂区地形不应受洪涝灾难影响，防洪标准不应低于城镇防洪标准，有良好的的排水条件；9.有便利的交通、运输和水电条件。
02、污水厂处理工艺的选择原则《室外排水设计规范》第6.2.1条规定，城镇污水处理程度和方法应依据现行的国家和地方的有关排放标准、污染物来源及性质、排入地表水域环境功能和爱护目标确定。
对于常用的活性污泥法，主要分为以下几类：1.传统活性污泥法及其改进型AAO工艺；2.氧化沟及其改进型工艺；3.SBR法及其改进型工艺；4.AB法及其改进型工艺；5.其他类型，如水解酸化-好氧法等。
对于以上工艺来说，每一种工艺有其相互对应的最适合的使用条件，总结如下：1.大规模污水处理宜采纳传统活性污泥法及其改进型AAO工艺；2.中小规模的污水处理厂，或中小城镇水量、水质变化大，经济水平有限，技术力量相对薄弱时，采纳氧化沟、SBR法及其改进型工艺或者生物滤池工艺是相宜的。
03、污水处理厂的平面布置▲污水厂平面布置图对于污水处理厂的平面布置，《室外排水设计规范》有如下10条规定：1.第6.1.2条规定，污水厂的厂区面积，应按项目总规模掌握，并做出分期建设的支配，合理确定近期规模，近期工程投入运行一年内水量宜达到近期设计规模的60%；2.第6.1.3条规定，污水厂总体布置应依据厂区内各建筑物和构筑物的功能更和流程要求，结合厂址地形、气候条件和地质条件，优化运行成本，便于施工、维护和管理等因素，经技术经济比较确定；3.第6.1.4条规定，污水厂厂区内各建筑物造型应简洁美观，节约材料，选材适当，并应使建筑物和构筑物群体的效果与四周环境协调；4.第6.1.5条规定，生产管理建筑物和生活设施宜集中布置，其位置和朝向应力求合理，并应与处理构筑物保持肯定的距离；5.第6.1.6条规定，污水和污泥的处理构筑物宜依据状况尽可能分别集中布置。
某污水处理厂施工组织设计
第一章综合说明第一节工程概况本工程座落于桂林市临桂县六塘镇境内，该污水处理厂用地面积为9520平方米，其主要建设范围为：综合楼工程、污水池工程、门卫室与围墙工程、园林绿化工程、厂区管网工程、厂区道路工程及安装工程。
该污水处理厂污水处理能力为3000m3/d。
第二节工程现场状况1、工程重点：1)桂林市市属多雨地区，夏季气温较高，梅雨季节持续较长，高温高湿是这一地区的特点。
因此，为确保施工工期，须合理安排生产计划，制定恰当的雨季施工措施，是本工程重点之一；2)本工程工期较为紧张，合理安排施工机械及人员，灵活调配施工材料是本工程的重点；3)由于工程处于市郊，协调与当地居民关系工作是本工程重点之一；2、工程难点：由于现场地层情况较为复杂，地下水量大，对地下结构施工造成很大难度，为保证施工进度和质量，合理控制地下水位是本工程的难点之一；由于工程主体结构施工时间正逢雨季，为保证工期，雨季施工措施是本工程一大难点；与设备安装工程协调施工，是影响本工程施工进度的难点之一。
3、主要工程量注：混凝土：C20(S6)、C30(S6)；5、工期本工程工期为70日历天计划开工日期：2014年5月计划竣工日期：2014年7月第二节第三节编制依据本工程根据磴工程招标文件、设计施工图纸、市政建筑安装工程施工及验收规范等有关文件，结合现场踏勘情况和我公司具体情况而编制的。
主要解决和阐述涉及本工程的施工组织管理，主要分部分项工程的施工方法与技术措施，确保工程质量与工程进度措施，创安全生产、文明施工标化管理措施，以及相应的人、财、物力配套计划与投入，对关键部位的施工作了详尽的编写与介绍，目的是确保本工程在科学的管理下，通过有的预控，有组织、有计划地完成既定的各项指标。
第三节第四节编制原则1、根据设计图纸、国家和地方的有关技术规范、规程的规定，认真分析研究，制定切实可行的施工技术措施；2、总体考虑、全面协作，选择适宜本工程条件的施工机械设备和人员，发挥设备人才优势，认真分析，充分比较、论证，合理地规划整个工程的施工程序、技术措施，减小施工干扰，加强各施工工序之间的衔接，提高施工效率，确保施工质量和进度；3、本方案中沉井施工工艺，如遇地质情况与勘查资料不符的情况，方案中部分内容将结合实际进行调整；4、遵循《安全生产法》、《环境保护法》与《地方施工工程文明施工管理验收标准》和其他的法律、法规，做到安全生产无事故、现场清洁无污染；5、认真贯彻执行“百年大计，质量第一”的质量方针，在业主和监理工程师的指导下，优质、高效地完成本工程施工，交给业主一份满意的答卷。
EPC工程总承包项目施工现场平面布置
EPC工程总承包项目施工现场平面布置一、现场平面布置（一）施工现场现状踏勘现场时，现场已具备以下条件：1.现场无施工用水；2.施工临时用电的电缆电源已提供至现场；3.场内与市政道路的接口已开通，共两个；4.现场四面均采用砖墙围挡封闭；5.场地基本平整。
（二）施工通道利用原有场内道路及市政道路，如需增加施工用道按下要求铺设：1.施工现场道路做法现场场内道路具体做法为：回填土夯实；30cm厚毛石灌碎石、石粉碾压基层；20cm厚C15混凝土面层。
根据现场情况主要通道路面宽度设计为6m,临时施工便道面宽为4m, 转弯半径为6m。
2.场区地面硬化施工现场场地硬化标准：施工生产地内的道路、场地进行硬化处理。
硬化场地及路面应控制好标高，确保表面平顺，做到场内排水畅通，无积水现象，并在整个施工过程中加以维护。
场地整平后铺4%水泥石粉100厚碾压，C15混凝土 100 厚硬化面层。
施工现场围护1 .施工现场出入大门施工现场设二道大门，门宽8m ,现场大门及部分围墙按 我公司标准统一制作。
施工现场用电本工程施工现场照明和现场用电供电线路分开，避免相 互干扰，现场供电采用3相5线制。
施工现场用电应做到“一 机、一闸、一漏”，并要有三级以上的漏电、短路保护，确 保施工和人员的人身安全。
施工动力用电需三相380V 电源，照明需单相220V 电源， 从配电间接出，动力线采用BXR 型铜芯橡皮软线，室内低 压动力线路及照明线路采用BVR 型铜芯塑料软线。
凡单机功率在30KW 以上的用电设备，均由总配电室直 接供电，在该设备3米内设独立开关箱，并明显标识。
现场采用“三级配电三级保护”。
即总配电柜f 分配电箱 f 移动式开关箱，每级都设漏电保护装置。
办公区敷设日光灯照明、空调、插座三路总线，均单独 控制。
生活区供电与现场供电线路分开。
施工现场用水施工现场的水源从建筑物南侧接入，并敷设管道取水。
（三） （四）二、现场施工垃圾及排污处理施工建筑垃圾的处理（一）1.挖土所挖出的土方，全部外运，余土外运的地点须获得南京市环保部门认可的渣土场，渣土车外运时用帆布遮挡，并及时清楚出入口处抛洒的渣土。
污水处理厂平面及高程布置讲解
2.103
1.603
说明： 1.图中纵向比例为1：50 2.图中横向比例不定 3.图中标高以米计 4.表中单位以米计
0.916
0.416
-0.110
-0.170
-1.500
-2.335 -2.515
DN200
DN200
-4.515
-5.365
提升泵房
压力管
-2.751
调节沉淀池
DN250
DN250 DN125
3 化 验 室 7.5X5 座 1
4车
库 12.5X6 座 1
升泵5 配 电 室 6 鼓风机房 7 污泥脱水间
10X6 15X5 12.5X6
座 座 座
1 1 1
8格
栅
座1
9 污水提升泵房 D＝8 座 1
10 调节沉淀池 25X8 座 1
11 UASB反应器 D＝8 座 4
8 6
7
7 1
12 竖流式沉淀池 D＝5 座 4
➢化验室应设在综合楼内，远离污泥堆厂、机器 间和污泥干化场，以确保良好旳工作条件。
➢ 办公室、化验室等均应与处理构筑物保持合适 距离，并应位于处理构筑物旳夏季主风向旳上 风向处。
➢ 操作工人旳值班室应尽量布置在使工人能够便 于观察各处理构筑物运营情况旳位置。
4.道路、围墙、绿化带旳布置
通向一般构(建)筑物应设置人行道，宽度1.5~2.0m； 通向仓库、检修间等应设车行道，其路面宽为3—4m， 转弯半径为6m，厂区主要车行道宽5～6m；车行道边 沿至房屋或构筑物外场面旳最小距离为1.5m。
13
1
8
2
2
1 12
x:34.5 y:30.6
1
污水处理厂土建工程施工方案
**新区节能减排废水回用施工方案第一章工程概况一、工程概况□.U 口**集团**股份公司计划在中国云南****工业园区规划建设185万吨/年钢铁厂，主要配置1X300平米烧结机，1X2500立方高炉（富氧喷煤），2X120吨转炉及LF 炉、RH炉、板坯连铸，80万吨棒材生产线，80万吨型材生产线。
为满足新建工程的节能减排的需要，各生产工艺使用后的外排生产废水和生活污水需要集中收集处理后回用，本工程需新建综合污水处理厂一座。
本次设计内容为昆钢新区项目综合污水处理厂包括全厂生活污水处理站、回用水预处理站、回用水深度处理站、10KV开关站、全厂水质化验室、红线范围内道路及管线六部分。
本工程总承包范围包括综合污水处理厂、10kV开关站、全厂水质检化验室和红线范围内道路、围墙、管线的设计、采购、供货、施工、安装、调试、编程、考核、培训等工程项目总承包；其中不含全厂水质检化验的设备的采购、安装、调试；含消防设计，不含消防设施采购、安装、调试；不含绿化。
本次招标范围为土建施工标段，为整体工程的一部分。
土建施工标段内容包括：生活污水处理站、回用水预处理站、回用水深度处理站、控制楼的建构筑物的土建施工、材料供应、钢结构制作安装，预埋螺栓及二次浇灌，红线范围内的道路、围墙等施工。
具体详细内容以施工图为准第二章施工准备根据施工组织设计要求，在施工前，应充分作好施工准备工作。
各专业施工人员、材料、机具作好进场的准备工作，随时满足施工的需要。
1.1技术准备2.LL图纸会审图纸是施工的主要依据，施工前认真组织图纸会审及设计交底，做好变更记录及与各专业的会审记录。
反复踏勘现场，并结合现场实际制定相应方案。
如遇与设计或现场条件不相符的情况，与甲方工程技术人员和设计方设计人员保持密切联系，及时解决施工图中与现场实际存在的矛盾。
钢结构需进行图纸转换的，应及时进行施工详图转换，以便及时组织材料供应。
3.L2.施工组织设计深化在图纸会审、设计交底的基础上做好施工组织设计的深化设计：编制各分部（分项）作业方案，及主要工序的作业设计，提出合理详细的施工作业指导书。
污水处理站施工现场总平面布置方案
污水处理站施工现场总平面布置方案第一节平面布置原则1、根据设计图纸及施工现场情况，结合本工程的现场特点，施工总体布置在满足施工作业和生产管理的前提下，本着少占施工占地、减少污染、保护绿地和环境，文明大方的原则，进行临时设施布置。
2、根据工程项目，施工方案和周围环境，本着“节约成本，施工必须，适当集中”的原则，进行临时设施布设。
3、尽可能地利用场内交通条件，减少对现状交通干扰及对周围环境的影响。
4、本着经济合理的原则，按照安全生产、文明施工的要求，对施工现场进行布置。
第二节平面总体布置1、现场办公平面布置现场总平面布置图1.1 项目部布置根据现场勘查，项目部设置在厂区东侧空地处，拟搭建4125㎡项目部办公区及临舍区。
项目部办公室实例图1.2 施工作业部布置项目部下设钢筋混凝土主体工程作业部、道路排水施工作业部、绿化工程作业部。
其中，泵站工程作业部设置在项目部南侧，拟搭建100㎡彩钢板房办公；道路排水施工作业部泵站工程作业部南侧，拟搭建100㎡彩钢板房办公；2、临时设施、材料加工场地平面布置2.1 材料堆放场、机械停放场及工人宿舍布置¸ù¾Ý现场勘察，临设选址处有足够的闲置用地，计划在施工区作业部附近设置一处750㎡材料堆放场、750㎡机械停放场和1000㎡钢筋模板加工场，工人宿舍设置在作业部附近，现场平均人数150人，拟搭设20间40㎡彩色钢板房以供居住。
钢筋模板加工棚实例图机械停放场实例图2.2 施工围挡布置根据施工招标文件要求，并结合施工现场条件和特点，进场后，在施工区采用标准统一硬质围挡搭设施工围挡，将市政施工区与周围环境分离，减少周边环境与施工区的交叉干扰，防止安全事故的发生。
围挡色彩标志整齐美观，围挡支撑牢固可靠，底部用铆钉铆固，在围挡外侧上设置夜间警示灯、贴反光膜。
施工中的现场围挡实例图3、临时道路布置为了方便施工人员和施工车辆来往，优化施工环境，提高工作效率，根据现场勘查，计划在工程沿线周边修建施工便道供材料及施工进出场使用；施工便道，厂区内施工便道宽7米，结构为20cm厚的8%灰土上覆20cm厚C20混凝土路面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水处理厂项目施工总平面布置某项目工程拟址于中华人民共和国四川省**市**村，北动为成绵高速公路，建筑场地东侧和西侧已形成的简易道路，东距绵远河仅100米，地势平坦，地形变化较小，自然地面高差1.17m。
针对以上的特征，按业主方的要求和即定的施工安排，采用如下施工总平面布置，以减少对周围居民的施工影响和场内的二次转运。
同时达到建设部“安全施工标准化现场”的要求，争创**市的“文明工地”。
第一节施工总平面布置的原则施工总平面设计的主要原则：一、场内布置施工道路，以保证场内运输。
同时施工现场设两个入口，以缓解场内交通压力。
二、现场砼集中搅拌点，成品钢筋和预制构件堆场尽可能布置在门架回转半径内，并分类堆码，尽可能减少二次转运，不得堵塞施工现场道路。
同时塔机臂幅基本覆盖整个综合厂区。
三、为不影响建筑场地周围居民的正常工作生活，在施工现场四周设置2.5m高施工围墙，进行封闭施工。
四、现场施工机械分步骤分阶段组织进出场。
五、满足施工工期的需要。
六、注重安全文明施工。
七、满足防火和生产安全的要求，现场设置消防栓。
八、减少噪声、粉尘对周围宿舍、办公区的影响。
九、周边环境及场内有限空间的美化、绿化。
第二节施工总平面布置一、施工围墙本工程地处中华人民共和国四川省**市**村，施工现场东侧和西侧已形成简易公路。
为使施工区与非施工区有效隔断，保证周围居民、路人安全。
业主方已经砌筑好一圈绕施工场地四周高2.5m的施工围墙。
同时考虑本工程建筑场地的特点，美化厂区环境，将施工围墙砌筑成景观式围墙，并在场地入口处挂七牌二图和安全警示。
二、施工现场进入口经现场踏勘，综合考虑本工程的现场条件，为保证车辆人员进出现场通畅，所需物资能及时运至现场。
决定施工现场临南侧简易公路设一个主出入口，入口宽6m，东北角设设置次出入口。
场内道路环通，以保证材料运输需要，整个施工期间对现场施工人员规定作息制度，发放通行证，以减少对周围居民的工作生活影响。
三、施工机械平面布置（一）搅拌台的平面位置搅拌台场内分四处设置，均远离施工场区的生活、办公区。
搅拌机进场时间，工程开工现场安装2台YHZ-50型移动砼搅拌站和四台JZD型搅拌机，装饰施工进入大面装饰阶段拆除2台，工程进入竣工收尾期再行拆除1台。
四、施工道路本工程施工现场根据现场条件，同时为满足施工车辆进出场畅通，不在施工现场内造成堵塞，达到标准文明化工地施工要求，现场内设专门施工道路，施工道路在场内呈“环”状布置。
作法：将场内原基层用素土夯实，作150mm厚砂夹石垫层，面层用120厚C20砼。
道路示意图如图：五、材料堆场，水泥、材料库房和钢筋木工加工房。
（一）材料堆场砂、石堆场分设于搅拌台两侧，底部采用C10砼浇筑地坪，厚100mm四周砌筑240mm的围墙。
（二）水库库房水泥库房分设于四个搅拌台附近，砼搅拌站处设置散装水泥罐30t的四个，且临近施工道路。
（三）钢筋、木工加工房本工程钢筋加工采用二套钢筋，木工加工机械。
成品钢筋堆放于钢管架上，离地200mm，并用油布遮盖。
木工加工设备一套。
（四）预制构件、装饰材料、门窗、防水材料1、预制构件堆放于枕木上，堆放场地周围设排水沟。
2、装饰材料、门窗、防水材料进入材料库房堆放。
六、行政办公、生活、施工区及临时设施的搭设为满足现场施工需要，同时减小施工区对生活办公区的影响。
现场内大致分为三个区，办公区、生活区、钢筋木工加工及砼搅拌区。
办公区和生活区主要位于施工场地东北角，钢筋、木工加工区及砼搅拌位于施工现场腹心地带及南面，且在办公区与施工区之间设绿化带，具体临设搭建要求为：1、本工程用工高峰期达500人左右，现场考虑搭设约450人的临时宿舍，结构形式为四幢层单排架结构的建筑物，面积960m2，宿舍长60m，进深6m。
2、现场设置甲方、监理办公室各一间，会议室一间，设置独立的厕所，单独设置进出的通道。
房间开间4m，其进深均为6m。
3、现场设置总包办公室，开间4～8m，其进深均为6m。
4、现场设食堂、浴室、厕所，开间6-9m，其进深为5m。
（施工总平图详本章附图部分）第三节施工给水排水平面布置本工程施工用水选择城市地下水，生活用水选择城市自来水，对砼无侵蚀作用，工程开工后，按业主方指定点接入并设置水表。
现场内排水主要依地势走向，由西向东流向。
污水经沉淀排入市政管网。
排水范围包括生活污水排放和施工生产污水排放。
具体的施工给排水平面布置如下：一、施工给水线路的平面布置（一）施工用水量的确定及进水管与支管的确定1、用水量的计算1）施工用水（q 1）由于本工程砼采取现场搅拌，由此施工用水高峰期应出现在主体施工阶段，以下为施工用水量的确定。
q 1＝Ｋ1∑————— 其中：q 1为施工用水量，单位L/SQ 1为每班工作量，本工程主体施工阶段每班工作量统计如下：砼35m ３/班，N 1为施工用水定额：浇筑砼每m 3用水量200L ，砖砌体45m 3/班，N2为施工用水定额：砌筑砖每m 3用水量2800L ，K 1为未预计的施工用水系数：取1.05。
K 2＝施工用水不均衡系数：取1.1。
则q 1＝1.05×—————————————则q 1＝1.05×———————— q 1＝7.14(L/S)2、机械用水(q 2)q 2＝Ｋ1∑————— 其中：q 2为机械用水量，单位L/S 。
Q 2为施工机械台数，对焊机一台，木工多用机1台，N 2为施工机械台班用水定额，木工多用机22L/台班，对焊机300L/台。
Q 1N 1K 2 8×3600（2000×35+45×2800）×1.1 8×36001700×75×1.1 8×3600Q 2N 2K 3 8×3600K 1为用水修正系数，K 1＝1.1K 3为施工机械用水不均衡系数2。
则q 2＝1.1×————— q 2＝0.0245（Ｌ／Ｓ）3）现场生活用水量(q ３)施工现场生活用水高峰期在本工程装饰施工阶段，这一期间现场人数估计在400人，以下为现场生活用水量的确定。
q 3＝—————— 其中q3为施工现场生活用水量。
P 1为施工现场高峰昼夜人数(400人)N 3为施工现场生活用水定额60L/人K 4为施工现场用水不均衡系数，K 4＝1.3q 3＝———————— q 3＝1.083（Ｌ／Ｓ）4）总的用水量确定(Q)q=q 1+q 2+q 3=7.14+0.0245+1.083=8.2486)供水主管管径的确定Φ＝√4Q/πV100其中Φ为配管直径。
Q 为总用水量。
V 为管内的水流速度，取V ＝1.5m/s 。
则Φ＝0．076m由此选择DN100的供水主管，即可满足现场的消防、施工、机械、P 1N 3K 4 8×3600400×60×1.3 1×8×3600(22+300)×2 8×3600生活用水需要。
2、施工给水平面管网布置施工现场内的供水主管沿施工围墙明管铺设(遇道路暗设)并设现场消火栓，供水支管选用30～40mm的给水镀锌钢管，将施工用水接到各用水点。
为满足楼层、施工用水，采取在楼层外设置竖管，能使施工用水顺利送至各施工层面。
（二）施工排水线路的平面布置本工程施工排水分生活排水和施工排水，其中施工生产污水排放主要为机械用水、石灰浆沉淀液的排放，场内排水沟采用明暗沟结合，其排水沟走向基本以场内地势走向布置，平面布置如下所述：1、生活排水沟为暗沟，沿场内施工围墙、临时生活、办公设施周边布置，排水方向由北向南和由西向东，沟内排水坡度2‰，沟中排水经一级沉淀后流入场外市政污水管网内，此外厕所的生活污水经化粪池流入场内排水沟，再经一级沉淀分流入场外市政污水管网内。
2、生产用水：搅拌机械用水经一级沉淀流入生活排水沟，排水沟形式采用明沟，再由生活排水沟经二级沉淀后排入场地东侧城市市政污水管网内。
第四节施工现场用电线路布置本工程施工现场的电源位于施工场地东侧原已建简易道路侧，现场供电线路按三个回路铺设，具体布置方式如下述：一、施工现场临时用电量确定及各支线路电缆线确定（一）用电量的计算本工程施工期间最大用电容量的确定以主体结构施工阶段的施工用电量为准，这一期间投入施工机械和各自功率如下表所示：1、由此施工现场用电高峰所用全部动力设备的总功率为：1)电动机的总功率P1＝472.5KW2)电焊机额额的总功率为P2＝160KVA2、动力用电容量的计算选用K1＝0.7 Ｋ2＝0.6 cosΦ0.75P=K1∑P1/cosΦ＋Ｋ2∑P2P＝474.00(KVA)再考虑50KW的照明用电，则施工总用电容量为：P＝474+50＝524KVA应选择额定电容量为550KVA的电力变压器，方可满足现场施工用电要求，考虑到停电因素影响，现场配备一台160KW山东淮坊柴油机厂生产的柴油发电机作为备用电源。
（二）、施工用电线路截面的确定：根据计算，查表得：1.生活、照明导线选择4mm2BX型铜芯绝缘线。
2.砼搅拌机等机械用电：(分班运转，每班按2个回路计)选择2根50mm2的BX型铜芯绝缘线。
（三）、施工用电线路的安装要求1．场内动力电线路外套钢套管埋于地下200mm处引至设备配电箱，照明用电线路穿管沿墙敷设。
2．各配电箱均应按要求设漏电保护开关，所有机电设备都须有重复接地和接零装置。
（四）、施工用电线路布置现场供电线路按四个回路铺设。
第一回路满足生活及施工照明用电，导线穿塑料管沿墙敷设；第二回路满足塔吊、搅拌机、潜水泵等机电设备和龙门吊用电。
线路选择50mm2铜芯线敷设；第三回路满足交流电焊机及钢筋加工用电，线路选择50mm２铜芯线穿铁管埋地敷设。
第四回路满足铁件加工及移动设备用电，线路选择50mm2铜芯电缆。
（五）、配电箱、开关箱的设置及安装以上回路均采用380/220V三相五线制分色配制，并装好计量表，分设四个总配电箱，场内供电线路、照明线路沿墙敷设，动力用电穿钢管埋地敷设，引入各施工配电箱。
且各机电配电箱应按要求设漏电保护开关，所有机电设备都须有重复接地和接零装置。
二、施工用电线路布置见现场临时用电平面布置图第五节施工现场环境保护布置按照国家有关环保规定，进场后及时与所在区域环保部门联系，按要求控制各种粉尘、噪音等环境污染，并将工地环境卫生纳入现场总体规划。
（一）粉尘控制1、设置专人清运现场建筑垃圾。
楼层清扫前，先洒水润湿，再将建筑垃圾铲入特制加盖的斗车内集中采用塔机运到地面后处理，防止扬尘。
2、总平面范围及工地周边场地设置专人每天2～3次洒水后进行清扫，并对周围绿化地段的花草、树木定期洒水冲洗，保持洁净。
3、松散颗粒材料堆放处砌筑围墙，表面覆盖竹席，防止刮风粉尘弥漫，影响环境卫生。
