6零序保护习题

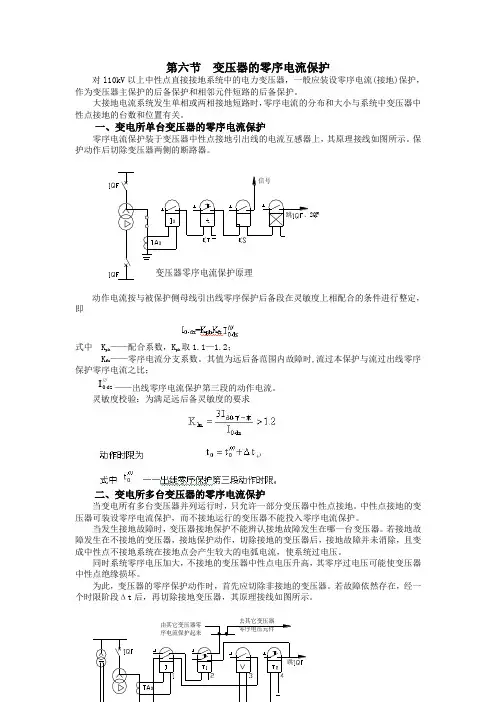

第六节 变压器的零序电流保护
二、变电所多台变压器的零序电流保护每台变压器都装有同样的零序电流保护，它是由电流元件和电压元件两部分组成。
正常时零序电流及零序电压很小，零序电流继电器及零序电压继电器皆不动作，不会发出跳闸脉冲。
发生接地故障时，出现零序电流及零序电压，当它们大于起动值后，零序电流继电器及零序电压继电器皆动作。
电流继电器起动后，常开触点闭合，起动时间继电器KT1。
时间继电器的瞬动触点闭合，给小母线A接通正电源，将正电源送至中性点不接地变压器的零序电流保护。
不接地的变压器零序电流保护的零序电流继电器不会动作，常闭触点闭合。
小母线A的正电源经零序电压继电器的常开触点、零序电流继电器的常闭触点起动有较短延时的时间继电器KT2经较短时限首先切除中性点不接地的变压器。
若接地故障消失，零序电流消失，则接地变压器的零序电流保护的零序电流继电器返回，保护复归。
若接地故障没有消失，接地点在接地变压器处，零序电流继电器不返回，时间继电器KT1一直在起动状态，经过较长的延时KT1跳开中性点接地的变压器。
零序电流保护的整定计算：动作电流：(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。
设零序电压元件的动作电压为U dz.0，则U dz.0=3I0X0.T零序电流元件的动作电流为动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。
根据经验，零序电压继电器的动作电压一般为5V。
当电压互感器的变比为nTV时，电压继电器的一次动作电压为U dz.0=5n TV变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。
即灵敏度校验：按保证远后备灵敏度满足要求进行校验返回第二节微机保护的硬件框图简介微机保护硬件示意框图如下图所示。
一、电压形成回路微机保护要从被保护的电力线路或设备的电流互感器、电压互感器或其他变换器上取得信息，但这些互感器的二次数值、输入范围对典型的微机电路却不适用，故需要降低和变换。
继电保护模拟习题+参考答案
继电保护模拟习题+参考答案一、判断题（共100题，每题1分，共100分）1.接地故障时，保护安装处零序电流和零序电压的相位关系与变电站和有关支路的零序阻抗角、故障点有无过渡电阻有关。
（）A、正确B、错误正确答案：B2.系统零序电流的分布与电源点的分布有关，与中性点接地的多少及位置无关。
（）A、正确B、错误正确答案：B3.在系统发生振荡情况下，同样的整定值，全阻抗继电器受振荡的影响最大，而椭圆继电器所受的影响最小。
（）A、正确B、错误正确答案：A4.零序电流的分布，与系统的零序网络无关，与电源的数目有关。
（）A、正确B、错误正确答案：B5.采用0°接线方式的阻抗继电器相间短路时的测量阻抗与故障类型无关。
（A、正确B、错误正确答案：A6.变压器纵差动保护不能反应变压器绕组的匝间短路故障。
（）A、正确B、错误正确答案：B7.电力系统中的负荷多数都是阻感性的，但是线路却是阻容行性的。
（）A、正确B、错误正确答案：B8.断路器合闸后加速与重合闸后加速共用一块加速继电器。
（）A、正确B、错误正确答案：A9.重瓦斯继电器的流速一般整定在（0.6～1.5）m/s。
（）A、正确B、错误正确答案：A10.双母线固定连接方式的完全电流差动保护，当固定连接被破坏时，保护依然能正确动作。
（）A、正确B、错误正确答案：B11.变压器气体继电器的安装，要求变压器顶盖沿气体继电器方向与水平面具有1%～1.5%的升高坡度。
（）A、正确B、错误正确答案：A12.高频阻波器的作用是将高频信号限制在被保护的输电线路以内，而不致穿越到相邻线路上去。
（）A、正确B、错误正确答案：A13.动作时间大于振荡周期的距离保护亦应经振荡闭锁控制。
（）A、正确B、错误正确答案：B14.当低电压元件、零序过电压元件及负序电压元件只要有一个或一个以上的元件动作，立即开放母差保护跳各路开关回路。
（）A、正确B、错误正确答案：A15.单侧电源的重合闸不需要考虑同期的问题，但是需要考虑两侧保护动作时间的配合问题。

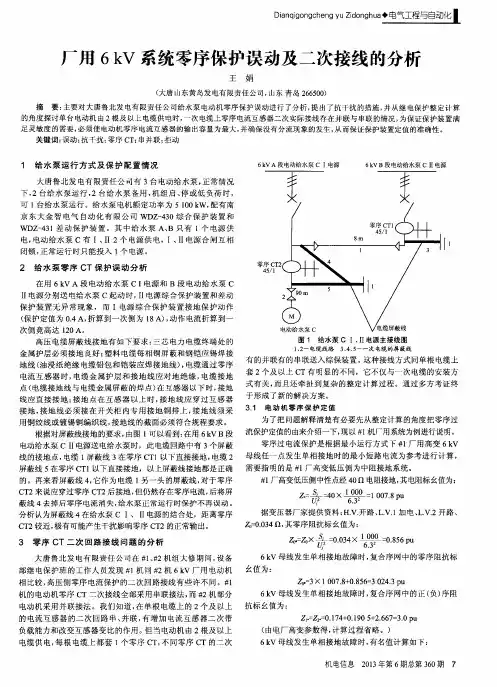

厂用6kV系统零序保护误动及二次接线的分析
１ 给 水 泵 运 行 方 式 及 保 护 配 置 情 况
大唐鲁 北发 电有 限责任 公司有 ３台电动给水泵 ， 正常情况 下， ２台给水 泵运行 ， ２台给水 泵备 用 ， 机 组启 、 停 或低 负荷 时， 可 １ 台给水泵运 行。给水泵 电机 额定功 率为 ５ １ ０ ０ ｋ Ｗ， 配有南 京东 大金 智 电气 自动 化 有 限公 司 ＷＤＺ 一 ４ ３ ０综合 保护 装 置和 ＷＤＺ 一 ４ ３ １ 差 动保 护装 置 。其 中给 水泵 Ａ、 Ｂ只 有 １个 电源 供 电， 电动给水 泵 Ｃ有 Ｉ、 Ｉ Ｉ ２个 电源供 电 ， Ｉ、 Ｉ Ｉ 电源 合 闸互相 闭锁 ， 正常运 行时只 能投 入 １ 个 电源 。
现以 １ 机厂用系统为例进行说 明。 根据对屏蔽线接地 的要求 ， 由图 １ 可 以看到 ： 在用 ６ｋ ＶＢ段 流保护定值的由来介绍一下， 零序过 电流保 护是根据最小运行方 式下 撑 １ 厂用 高变 ６ ｋ Ｖ 电动给水泵 Ｃ Ｉ Ｉ 电源送 电给水泵 时，此电缆回路中有 ３个屏蔽 线 的接地 点， 电缆 １ 屏蔽线 ３在零序 Ｃ Ｔ１以下直接接地 ， 电缆 ２ 母线任一 点发生单相接 地时 的最 小短路 电流 为参 考进行计算 ， 厂高变低压侧 为中阻接地系统 。 屏蔽线 ５在零序 Ｃ Ｔ １以下直接接地 ，以上屏蔽线接 地都是正确 需要指 明的是 １ 的。再来 看屏蔽线 ４ ， 它作为 电缆 １另一头 的屏蔽线 ， 对于零 序 Ｃ Ｔ ２来说应穿过零序 Ｃ Ｔ ２后接地 ， 但仍然存在零序 电流 ， 后将 屏
蔽 线 ４去 掉 后 零 序 电流 消 失 ， 给 水 泵 正 常运 行 时保 护 不 再 误 动 。
群 １ 厂高变低压侧中性点经 ４ ０ Ｑ 电阻接地 ， 其 电阻标 幺值为：
继保习题参考答案(3
第三章1、要构成零序电流过滤器，应将三相电流互感器的二次绕组串联还是并联？答：并联2、中性点直接接地系统中发生单相接地短路时，哪个位置的零序电压最高？哪个位置的零序电压最低？答：接地短路点零序电压最高；变压器接地中性点零序电压最低（为0）。
3、中性点直接接地系统中，为什么受端变压器的中性点一般不接地？答：为了适当减小发生接地短路时短路点流过的短路电流，从而适当减轻设备绝缘受影响的程度。
4、零序电流I段为了提高保护范围，其零序电流整定值在不考虑躲过三相断路器不同期合闸所出现的零序电流情况下，采取什么措施防止三相断路器不同期合闸造成的误动？答：采取在手动合闸时或自动重合闸时，让保护稍带延时（大约100毫秒的延时）。
5、在具有单相重合闸的线路中零序电流I段配有灵敏I段和不灵敏I段，在线路出现正向单相接地故障，保护首次动作跳开故障相的同时应退出灵敏I段还是不灵敏I段？为什么？答：应退出灵敏I段，因为保护跳开单相后线路处于非全相运行状态，有较大零序电流，若灵敏I段不退出，则灵敏I段始终处于动作状态，即始终发跳闸信号，则重合闸无法重合。
6、零序电流I段（灵敏I段）的最小保护范围比相间短路电流I段的最小保护范围更长还是更短？为什么？答：更长。
因为接地故障时零序电流随接地点位置变化的曲线比相间短路时短路电流随短路位置变化的曲线更陡，另外接地故障时零序电流变化曲线的最大曲线与最小曲线差别小。
7、零序III段保护比反映相间短路的电流III段保护的灵敏度高还是低？动作时限长还是短？零序保护是否受系统振荡的影响？为什么？答：相间III段整定值要躲过负荷电流，而零序III段整定值仅仅躲过不平衡电流，其值远小于负荷电流，因此零序III段整定值更小，灵敏度更高。
因为零序III段动作时限的配合仅在零序网中进行，而零序网小于正序网，因此零序III段的动作时限短。
因为系统振荡时是正序对称的，不存在零序分量，因此零序保护不受振荡的影响。
电力系统继电保护试题库 (全20套试卷答案)
试卷 2 答案
一、填空题（20 分） 1、相间短路 2、短路电流 3、选择性 4、方向阻抗电器 5、相位 6、匝间 7、最大 8、故障 9、气体（瓦斯） 10、故障点 11、母线 12、距离（阻抗） 13、坐标原点 14、25° 15、躲过最大负荷电流 16、不能 17、三角形，星形 18、最小负荷阻抗 19、专用的母线保护装置 二、选择题（20 分） 1、B 2、B 3、B 4、B 5、C 6、A 7、B 8、C 9、A 10、B 三、判断题 1、× 2、× 3、× 4、√ 5、× 四、名词解释与简答题（25 分） 1.纵差动保护 答：纵差动保护是用辅助导线将线路（或设备）的 二次电流引入差动继电器，比较两端电 流方向或大小来判断保护线路（设备）是否短路，并决定是否动作。
试卷 1 答案
一、填空题（每小题 1 分，共 20 分） 1、选择性 2、金属性 3、最大最小 4、0.9 5、使启动电流躲过最大不平衡电流 6、可靠地动作 7、震荡中心 8、高 9、纵联差动保护 10、零序阻抗 11、返回 12、电流 13、电流 14、线路 15、容性电流 16、80%~85% 17、最小负荷阻抗 18、间断的 19、不 20、幅值 二、选择题（每小题 2 分，共 20 分） 1、B 2、B 3、A 4、B 5、B 6、C 7、A 8、A 9、B 10、B 三、判断题（每小题 2 分，共 10 分） 1、√ 2、× 3、√ 4、√ 5、√ 四、名词解释与简答（每小题 5 分，共 20 分） 1.速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、电压下运行的时间， 降低设备的损坏程度，提高电力系统并列运行的稳定性。 2. 比率制动特性 答： 在继电保护的差动保护中， 简单说就是使差动电流定值随制动电流的增大而成某一比率 的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时，制动作 用最小 3.什么是重合闸前加速保护？ 答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重 合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。 采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成 永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在 0.6~0.7 倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合 闸装置，简单、经济。 前加速度的缺点是:断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故 障切除的时间可能较长； 如果靠近电源侧的重合闸装置或断路器拒绝合闸， 则将扩大停电的 范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。 前加速保护主要用于 35kV 以下由发电厂或重要变电所引出的直配线路上， 以便快速切 除故障，保证母线电压。
继电保护练习册答案习题一一、填空_第页
(4)由于零序方向继电器交流回路平时没有零序电流和零序电压,回路断线不易被发现;当继电器零序电压取自电压互感器开口三角侧时,也不易用较直观的模拟方法检查其方向的正确性,因此较容易因交流回路有问题而使得在电网故障时造成保护拒绝动作和误动作.习题六填空题1、距离保护是反应( 故障点到保护安装处)的距离,并根据距离的远近确定( 动作时间)的一种保护.2、方向阻抗继电器既能测量( 故障点的远近),又能判别( 故障方向).3、在R、X复数平面上,动作特性圆圆周过坐标原点的阻抗继电器有( 方向阻抗继电器),圆周包含坐标原点的阻抗继电器有( 全阻抗继电器和偏移特性阻抗继电器).4、三段距离保护的原理框图由( 测量回路启动回路)、( 逻辑回路)三部分组成.5、阻抗继电器根据比较原理的不同分为(幅值比较式)和( 相位比较式)两类.6、系统振荡对距离保护( I、II )段有影响,对( III )段没影响.7、阻抗继电器受系统振荡影响的程度取决于两个因素,即( 保护的安装地点)和( 阻抗继电器的特性)8、为防止系统振荡引起距离保护误动,对距离保护( I、II )段加( 振荡闭锁)回路.9、阻抗继电器通常采用( 00 )接线方式,该接线方式的优点是测量阻抗与(故障类型)无关,且基本不随运行方式变化.10、被保护范围末端短路时的短路电流(大)于阻抗继电器的精度工作电流时,阻抗继电器动作阻抗的误差才能小于( 10%判断题1、全阻抗继电器动作没有方向性.2、方向阻抗继电器的动作阻抗与测量阻扰的阻抗角无关.3、偏移特性阻抗继电器没有电压死区.4、全阻抗继电器受故障点过渡电阻的影响比方向阻抗继电器大.5、阻抗继电器的动作阻扰与流过继电器的电流的大小无关.三、简答题1、什么是距离保护？答:距离保护是反映故障点至保护安装地点之间的距离(或阻抗),并根据距离的远近而确定动作时间的一种保护装置.2、什么是阻抗继电器？答:阻抗继电器是距离保护装置的核心元件,其主要作用是测量短路点到保护安装地点之间的阻抗,并与整定值进行比较,以确定保护是否应该动作.四、综合题反映相间短路的阶段式距离保护与阶段式电流保护相比,有哪些优点？答: 突出的优点是灵敏性好.距离I段可保护被保护线路全长的80%~85%,且保护范围不随运行方式变化;距离Ⅱ段的保护范围也较电流Ⅱ段大,且保护范围基本上不随运行方式变化;距离Ⅲ段也因阻抗继电器同时反应电流增大和电压降低而比电流Ⅲ段灵敏.计算题1.有一方向阻抗继电器,其整定阻抗为若测量阻抗为,试问该继电器能否动作为什么？解:如下图所示,对应于时该方向阻抗继电器的动作阻抗为该继电器不会动作2、有一方向阻抗继电器,若正常运行时的测量阻抗为要使该向阻抗继电器在正常运行时不动作,则整定阻抗最大不能超过多少？解:为了使该方向阻抗继电器在正常运行时不动作,其对应于时的动作阻抗,又知其,如下图所示,整定阻抗最大不能超过习题七一、填空题1、阻抗继电器的执行元件越( 灵敏),其精确工作电流越(小).2、故障点的过渡电阻,一般使测量阻抗( 偏大),保护范围( 缩小).3、故障点的过渡电阻主要是( 电弧)电阻,因此在故障瞬间,过渡电阻( 较小).4、反应接地故障的A相阻抗继电器,应为(为(5、三种圆特性的阻抗继电器中,( 方向阻抗继电器)受过渡电阻的影响最大,( 全阻抗继电器)受过渡电阻的影响最小.'二、判断题1、采用00接线方式的阻抗继电器相间短路时的测量阻扰与故障类型无关.( √ )2、故障点过渡电阻对距离保护I段影响较小.3、系统振荡时距离保护I、II、III段均有可能误动.4、距离保护接线复杂,可靠性比电流保护高,这也是它的主要优点.5、长线路的测量阻抗受故障点过渡电阻的影响比短线路大.三、选择题。
2023年高压电工复审电工作业模拟考试题库试卷六
2023年高压电工（复审）电工作业模拟考试题库试卷六1、（判断题）变、配电所中用来承担输送和分配电能任务的电路，称为一次电路或电气主接线。
（）参考答案：正确2、（判断题）登杆前要对登高板的板子做冲击载荷试验，确认登高板的性能安全后才能使用。
参考答案：正确3、（判断题）在抢救触电者脱离电源时，未采取任何绝缘措施，救护人员不得直接触及触电者的皮肤或潮湿衣服。
参考答案：正确4、（判断题）变压器一、二次侧感应电势之比等于一、二次侧绕组匝数之比。
（）参考答案：正确5、（判断题）所谓绝缘防护，是指绝缘材料把带电体封闭或隔离起来，借以隔离带电体或不同电位的导体，使电气设备及线路能正常工作，防止人身触电。
参考答案：正确6、（判断题）交流电流的频率越高，则电感元件的感抗值越小，而电容元件的容抗值越大。
（）参考答案：错误7、（判断题）在特殊环境如湿热、雨雪以及存在爆炸性或腐蚀性气体的场所，使用的移动式电气设备必须符合相应防护等级的安全技术要求。
参考答案：正确8、（判断题）低压照明用户供电电压允许偏差为额定电压的+10%~T0%°O参考答案：错误9、（判断题）用高压验电器验电时应戴绝缘手套，并使用被测设备相应电压等级的验电器。
（）参考答案：正确10、（判断题）零序保护能反映中性点直接接地变压器内部的各种接地故障。
（）参考答案：正确11、（判断题）变压器油本身绝缘强度比空气小，所以油箱内充满油后，可降低变压器的绝缘强度。
（）参考答案：错误12、（判断题）相线与中性线（或零线）间的电压称为线电压。
（）参考答案：错误13、（判断题）新装电容器组投运前，应对与电容器连接的电气元件进行试验并合格。
（）参考答案：正确14、（判断题）长直载流导线周围的磁力线是环绕导线的同心圆形状，离导线越近,磁力线分布越密，离导线越远，磁力线分布越疏。
（）参考答案：正确15、（判断题）两根相线之间的电压称为线电压。
（）参考答案：正确16、（判断题）箱式变电站所使用的变压器一般采用S11型及以上节能型变压器。
继电保护测试题含参考答案
继电保护测试题含参考答案一、单选题（共60题，每题1分，共60分）1.在大接地电流系统中，发生单向接地故障，故障点距母线远近与母线上零序电压值得关系是( )。
A、无法确定B、故障点越远零序电压越低C、故障点越远零序电压越高D、与故障点位置无关正确答案：B2.线路上发生B相单相接地时，故障点正、负、零序电流分别通过线路M侧的正、负、零序分流系数C1M、C2M、C0M被分到了线路M 侧，形成了M侧各相全电流中的故障分量ΔIΦ（Φ=A、B、C），若( )成立则ΔIA=ΔIC=0。
A、C1M=C2M=C0MB、C1M=C2M≠C0MC、C1M≠C2M≠C0M正确答案：A3.一般电气仪表所示出的交流电压、电流的指示值是( )。
A、最大值B、有效值C、平均值D、瞬时值。
正确答案：B4.使用于单相重合闸线路的保护装置，应具有在单相跳闸后至重合前的两相运行过程中，健全相再故障时快速动作( )跳闸的保护功能。
A、三相B、两相C、单相正确答案：A5.距离保护Ⅱ段的保护范围一般为( )。
A、线路全长85%B、线路全长及下一线路的30%~40%C、线路全长及下一线路全长D、线路全长正确答案：B6.根据Q/GDW441-2010《智能变电站继电保护技术规范》，交换机传输各种帧长数据时交换机固有时延应小于( )。
A、5μsB、10μsC、15μsD、20μs正确答案：B7.微机型母差保护中使用的母联开关电流取自I母侧电流互感器TA，如分列运行时在母联开关与TA之间发生故障，将造成( )。
A、Ⅰ母差动保护动作，切除故障，Ⅰ母失压Ⅱ母差动保护不动作，Ⅱ母不失压B、Ⅱ母差动保护动作，切除故障，Ⅱ母失压Ⅰ母差动保护不动作，Ⅰ母不失压C、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后Ⅱ母差动保护动作，切除故障，Ⅱ母失压D、Ⅰ母差动保护动作，Ⅰ母失压，但故障没有切除，随后失灵保护动作，切除故障，Ⅱ母失压正确答案：A8.根据Q/GDW441-2010《智能变电站继电保护技术规范》的要求，智能控制柜应具备温度、湿度的采集、调节功能，柜内温度控制在( )。
电力继电保护试题集锦
自动重合闸是如何分类的？答：按照不同的特征，自动重合闸可以分为以下几种？（1）按照重合闸的作用对象，可以分为线路的重合闸，变压器的重合闸和母线的重合闸。
（2）按照重合闸的动作方法，可以分为机械重合闸和电气式重合闸。
（3）按照重合闸动作方法，分可分为机械重合闸和电气式重合闸。
（4）按照重合闸的动作次数，可以分为一次重合闸和二次重合闸。
（5）按照重合闸和继电器的配合方式，可以分为保护前加速、保护后加速和不加速保护的重合闸。
（6）按照重合闸的使用条件，可以分单侧电源重合闸和双侧电源重合闸等等。
为什么在220kV及以上线路均采用单相重合闸方式？答：运行经验表明，在220kV及以上的线路上，由于线间距离大，其中绝大部分的故障都是单相接地短路。
在这种情况下，如果把发生故障的一相断开，然后在进行单相重合，而未发生故障的两相仍然继续运行，就能够大大提高供电的可靠性和系统并列运行的稳定性。
这种方式的重合闸就是单相重合闸，如果线路发生的是瞬时性故障，则单相重合闸将重合成功，即三相恢复正常运行；如果时永久性故障，单相重合将不成功，则需根据系统的具体情况进行处理，如不允许长期非全相运行时，应立即切除三相而不再进行重合闸。
综合重合闸装置的动作时间为什么应以最后一次断路器跳闸算起？答：采用综合重合闸后，线路必然要出现非全相运行状态。
实践证明，在非全相运行期间，建全相发生故障的情况还是有的（最然不多）。
这情况一旦发生，就有可能出现健全相故障其断路器跳闸后，没有适当的间隔就立即合闸的现象，最严重的是断路器一跳闸就立即合闸。
这时，由于故障点电弧去游离不充分，会使断路器的遮断容量减小。
对某些断路器来说，在跳闸的过程中又接到合闸命令，将有引起爆炸的危险。
为了防止这种情况的发生，综合重合闸装置的动作时间应以断路器最后一次跳闸算起。
变压器差动保护的不平衡电流是怎样产生的（包括稳态和暂态情况下的不平衡电流）？答：⑴稳态情况下的不平衡电流：①由于变压器各侧电流互感器型号不同，即各侧电流互感器的饱和特性和励磁电流不同而引起的不平衡电流。
零序保护习题
如图所示网络中，已知：电源等值电抗Ω==521X X ，Ω=80X ；线路AB 、BC 的电抗km X /4.01Ω=，因为∑0X ＞∑1X ，所以)1(0k I ＞)1.1(0k I 故按单相接地短路作为整定条件，两相接地短路作为灵敏度校验条件。
[注：可通过比较正序总阻抗与零序总阻抗的大小，选择单相接地或两相接地短路作为保护动作电流的计算条件。
] ∑∑∑+⨯=0221)1.1(0X X X I I k k [注：按变压器不接地运行计算。
]＝∑∑∑∑∑∑∑∑+⨯++02202021.X X X X X X X X E s＝A 780361313)3613361313(3115000=+⨯+⨯+[注：用正序等效定则求出零序量。
]AI k 234078033)1.1(0=⨯= A I k 1070)361313(3115000)1(0=++=[注：求单相接地短路时，零序电流。
因零序电流等于正序电流。
]A I k 3210107033)1(0=⨯= 在线路AB 中点短路时，Ω==∑∑921X X ，Ω=∑220XA I k 12502299)2292299(3101153)1.1(0=+⨯+⨯+⨯=A I k 3750125033)1.1(0=⨯= B 母线的三相短路电流A IB k 5110)85(3115000)3(.=+= 求母线C 短路时的零序电流：Ω==∑∑3321X X ，Ω=∑1060XA I k 8131063333)106331063333(311500033)1.1(0=+⨯+⨯+⨯=A I k 1158)1063333(311500033)1(0=++⨯=2、各段保护的整定计算及灵敏度校验(1) (1) 零序Ⅰ段保护：=I op I 1.25×3210＝4010 A 单相接地短路：)4.14.02852(311500034010L L +⨯++⨯⨯=[注：按某点单相接地短路时，3倍零序电流等于保护定值，即可求出保护区。
继电保护练习题(附参考答案)
继电保护练习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.保护安装处的零序电压和零序电流的相位关系与接地故障点处的过渡电阻无关。
（A、正确B、错误正确答案：A2.在电力网的继电保护中，根据保护不同作用而分为三种：主保护、后备保护、辅助保护。
（）A、正确B、错误正确答案：A3.偏移特性的阻抗继电器中不需要引入记忆回路和第三相电压。
（）A、正确B、错误正确答案：A4.瞬时电流速断保护的保护范围不随运行方式而改变。
（）A、正确B、错误正确答案：B5.当手动合闸于故障线路时，保护动作跳开断路器，只允许重合一次。
（）A、正确B、错误正确答案：B6.变压器在运行中补充油，应事先将重瓦斯保护改接信号位置，以防止误动跳闸。
( )A、正确正确答案：A7.某降压变压器在投入运行合闸时产生励磁涌流，当电源阻抗越小时，励磁涌流越大。
（）A、正确B、错误正确答案：A8.只有110KV以上的母线，才需要装设专用的母线保护。
（）A、正确B、错误正确答案：B9.速断保护的动作时间取决于继电器本身固有的动作时间，一般小于10ms。
考虑到躲过线路中避雷器的放电时间为40~60ms，一般加装一个动作时间为60~80ms的时间继电器，一方面提供延时，另一方面扩大触点的容量和数量。
（）A、正确B、错误正确答案：B10.重合闸装置若返回时间太长则装置可能拒动，太短则装置可能多次动作。
（）A、正确B、错误正确答案：A11.变压器纵差动保护，是油箱内、外部故障的一种有效保护方式。
（）A、正确B、错误正确答案：A12.双频制是指收信机既能收到对侧的高频信号也能收到本侧的高频A、正确B、错误正确答案：B13.变压器瓦斯保护能够反应油箱内部的任何故障。
（）A、正确B、错误正确答案：A14.环流式接线是将线路两侧电流互感器的同极性端子经导引线连接起来，制动线圈串接导引线回路中，流过两端的循环电流。
（）A、正确B、错误正确答案：A15.新安装的变压器差动保护在变压器充电时，应将差动保护停用，瓦斯保护投入运行，待测试差动保护极性正确后再投入运行。
6零序保护习题详解
零序保护一、选择题2、由三只电流互感器组成的零序电流滤过器，在负荷电流对称的情况下有一组互感器二次侧断线，流过零序电流继电器的电流是（C ）倍负荷电流。
A ：3；B ：2；C ：1； D3、在大接地电流系统中，故障电流中含有零序分量的故障类型是（C ） A ：两相短路 B ：三相短路 C ：两相接地短路 D ：与故障类型无关4、接地故障时，零序电压与零序电压的相位关系取决于（C ）A ：故障点过渡电阻的大小B ：系统容量的大小C ：相关元件的零序阻抗D ：相关元件的各序阻抗5、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（B ） A ：距故障点越远越高 B ：距故障点越近越高C ：与距离无关D ：距故障点越近越低6、不灵敏零序I 段的主要功能是（C ）A ：在全相运行情况下作为接地短路保护；B ：作为相间短路保护；C ：在非全相运行情况下作为接地短路保护；D ：作为匝间短路保护。
7、在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向过流保护的方向元件将（B ）A ：因短路相电压为零而拒动；B ：因感受零序电压最大而灵敏动作；C ：因短路零序电压为零而拒动；D ：因感受零序电压最大而拒动。
8．在中性点非直接接地系统中，当发生B 相接地短路时，在电压互感器二次开口三角绕组两端的电压为（C ）。
A.B EB.B EC.B E 39.在小电流接地系统中，某处发生单相接地时，母线电压互感器开口三角形的电压为（C ）。
A.故障点距母线越近，电压越高B.故障点距母线越近，电压越低C.不管距离远近，基本上电压一样高 D ：不定。
11.电力系统发生A 相金属性接地短路时，故障点的零序电压(B )。
A ：与A 相电压同相位B ：与A 相电压相位相差180°C ：超前于A 相电压90°D ：滞后于A 相电压90°12.零序功率方向继电器的最大灵敏角是(A)。
A ：70°B ：80°C ：90°D ：110°13. 当零序功率方向继电器的最灵敏角为电流越前电压110°时，(B)。
继电保护练习题(含答案)
继电保护练习题（含答案）一、单选题（共50题，每题1分，共50分）1、自耦变压器的零序方向保护中，零序电流( )从变压器中性点的电流互感器来取得。
A、不确定B、可以C、必须D、不应正确答案：D2、( )是指发出整批的指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位后自动执行下一指令，直至执行完所有指令A、智能控制B、顺序控制C、站域控制D、自动控制正确答案：B3、母线保护装置对时信号丢失会对以下( )保护产生影响。
A、母联过流B、差C、母联失灵D、都不影响正确答案：D4、母线故障，母线差动保护动作，已跳开故障母线上六个断路器（包括母联），有一个断路器因本身原因而拒跳，则母差保护按( )进行评价。
A、不予评价B、错误动作一次C、正确动作一次D、拒动一次正确答案：A5、智能变电站中线路保护装置告警信息中dsWarning数据集所包含的告警信息是( )。
A、TA断线B、SV采样链路中断C、闭锁重合闸D、保护光耦电源异常正确答案：A6、依据IEC60044-8规范，下述说法不正确的是( )。
A、采用Manchester编码B、传输速度为2.5Mbit/s或10Mbit/sC、只能实现点对点通信D、可实现网络方式传输正确答案：D7、制定保护配置方案时，对( )种故障同时出现的稀有情况可仅保证切除故障。
A、二B、四C、三D、一正确答案：A8、在智能变电站中，过程层网络通常采用( )实现VLAN划分。
A、根据交换机端口划分B、根据MAC地址划分C、根据网络层地址划分D、根据IP组播划分正确答案：A9、电容器应设置( )保护，当母线失压时，带时限切除所有接在母线上的电容器。
A、过电流B、过负荷C、失压D、过电压正确答案：C10、母差保护分列运行方式的自动判别方式与手动判别方式相比优先级要( )。
A、高B、随机C、低D、一样正确答案：C11、继电保护要求所用的电流互感器的( )变比误差不应大于10％。
中国电网考试电力系统继电保护考试试卷
一、填空题：（20分）1.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的选择性的体现。
1′2.功率方向继电器90度接线方式是在三相对称的情况下，加入继电器的电流和电压相位相差90 度。
3′3.电力系统振荡时，各点的电流、电压都发生大幅度摆动，因而距离保护的测量阻抗也在摆动，随着振荡电流增大，母线电压降低，测量阻抗在减小，当测量阻抗落入继电器动作特性以内时，距离保护将发生误动作。
3′3. 距离保护装置通常由起动部分、测量部分、振荡闭锁部分、二次电压回路断线，失压闭锁部分、逻辑部分等五个主要部分组成 2′4. 纵联保护的通道可分为以下类型：电力线载波通道、微波通道、光纤通道、导引线通道 4′5. 自动重合闸装置种类很多，按所应用线路，可分为单侧电源和双侧电源的重合闸，按与断路器的配合可分为三相、单相和综合重合闸，按动作次数可分为一次和二次重合闸。
3′6．变压器的常见电气故障分为油箱内和油箱外的各种短路故障。
油箱内的短路故障包括：相间短路、接地短路及绕组匝间短路等；油箱外的故障有套管和引出线的相间及接地短路。
4′7.对励磁涌流进行试验和波形分析证明，励磁涌流有下列特点：含有的非周期分量幅值很大，常使励磁涌流偏于时间轴的一侧；含有大量的高次谐波，尤其是二次谐波可到15%以上；波形间有明显的间断′二、简答题（8分×5=40）2. 何谓三段式电流保护？其各段是怎样获得动作选择性的？答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。
无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。
3. 三相完全星形接线和两相不完全星形接线方式性能各有什么不同？答：对中性点直接接地电网和非直接接地电网中的各种相间短路:这两种接线方式均能正确反应这些故障，不同之处仅在于动作的继电器数不一样．三相完全星形接线方式在各种两相短路时，均有两个继电器动作，而两相不完全星形接线方式在AB和BC相间短路时只有一个继电器动作。
继电保护员-中级工模拟练习题(含参考答案)
继电保护员-中级工模拟练习题（含参考答案）一、单选题（共40题，每题1分，共40分）1.若Z0、Z1、Z2分别表示零序、正序、负序阻抗，Z1=Z2，ZL和Zm表示A、B、C坐标系统中的自阻抗和互阻抗，则Z0=( )。
A、ZL+2ZmB、ZL-ZmC、ZL＋ZmD、2ZL＋Zm正确答案：A2.如果线路送出有功与受进无功相等，则线路电流、电压相位关系为（）。
A、电流超前电压45°B、不能确定C、电压超前电流45°D、电流超前电压135°正确答案：A3.电压互感器的二次回路通电试验时，应防止（）。
A、由二次侧向一次侧反充电B、由一次侧向二次侧充电C、二次设备对试验结果的影响D、一次设备对试验结果的影响正确答案：A4.变压器比率制动的差动继电器，设置比率制动的主要原因是（）A、当区外故障不平衡电流增加，为了使继电器动作电流随不平衡增加而提高动作值B、为了躲励涌流C、为了内部故障时提高保护的动作可靠性正确答案：A5.所谓对称三相负载就是()。
A、三个相电压相等且相位角互差120°B、三个相电流有效值相等，三个相电压相等且相位角互差120°C、三个相电流有效值相等D、三相负载阻抗值相等，且阻抗角相等正确答案：D6.大型发电机变压器组非全相运行保护的构成是（）。
A、由灵敏的相电流元件与非全相判别回路构成B、由灵敏的负序或零序电压元件与非全相判别回路构成C、主要由灵敏的负序或零序电流元件与非全相判别回路构成D、由灵敏的相电流元件与负序或零序电压元件构成正确答案：C7.当电容器组中，故障电容器切除到一定数量时，引起电容器端电压升高，当达到（）额定电压时，保护应将整组电容器断开。
A、1.15B、1.05C、1.2D、1.1正确答案：D8.发电厂接于220kV双母线上有三台及以上变压器，则应有（）。
A、一台变压器中性点直接接地B、每条母线有一台变压器中性点直接接地C、两台变压器接地D、三台段以上变压器均直接接地正确答案：A9.中性点经装设消弧线圈后，若接地故障的电感电流大于电容电流，此时补偿方式为（）。
继电保护员-初级工练习题及答案
继电保护员-初级工练习题及答案一、单选题（共41题，每题1分，共41分）1.在厂站设备上搭接、短接融冰装置或线路末端短接作业，应办理厂站()。
A、第一种工作票B、无要求C、第二种工作票D、第三种工作票正确答案：A2.在大电流接地系统中，故障线路上的零序电流是：()。
A、由母线流向线路B、由变压器中性点流向母线C、不流动D、由线路流向母线正确答案：D3.220kV零序电流保护的未段一次零序电流定值要求不超过()。
A、100安B、500安C、300安D、400安正确答案：C4.电压互感器的变压比与其匝数比()。
A、不一定B、无关C、不相等D、相等正确答案：D5.纯电容电路的电压与电流频率相同，电流相位超前于外加电压为()。
A、60°B、90°C、30°D、180°正确答案：B6.单侧电源线路的自动重合闸装置必须在故障一切除后，经一定时间间隔才允许发出合闸脉冲。
这是因为()。
A、需与保护配合B、故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时间C、防止多次重合D、断路器消弧正确答案：B7.电力系统运行时的电流互感器，同样大小电阻负载接成()时负荷大。
A、两者差不多B、星形C、一样D、三角形正确答案：B8.熔断器在电路中的作用是起()保护。
A、短路B、漏电C、过负荷与短路D、过负荷正确答案：C9.PT断线时，零序方向保护的动作行为()。
A、不带方向三跳B、带方向永跳C、不带方向永跳D、带方向三跳正确答案：C10.变电站直流系统设备中，对直流系统监控器的定检周期一般为()。
A、2年B、5年C、3年D、4年正确答案：C11.工作负责人变动栏的填写方法是：同意变更的工作票签发人填写姓名，()填写姓名、交接时间。
A、原工作负责人、现工作负责人、值班负责人B、原工作负责人、现工作负责人、专项监护人C、原工作负责人、值班负责人、工作许可人D、原工作负责人、现工作负责人、工作许可人正确答案：D12.变电站或电厂中的安稳装置一般包括以下哪些功能()A、低电压减载、低频减载B、联切负荷C、远切负荷D、以上都是正确答案：D13.阻抗圆特性中的极化电压在各种短路情况下，故障前后相位()。
零序电流保护例题
题目：如下图所示220kV网络，对断路器1处配置的三段式零序电流保护（不考虑非全相运行状态时系统发生振荡的情况）进行整定，计算定值、动作时间并校验灵敏度。
（2.1=′′′=′′=′rel rel relK K K ，零序最大不平衡电流的计算系数综合考虑为1.0=er tx np K K K 。
C 母线三段零序电流保护动作时间为1秒）。
Ω=Ω=121501X X Ω=11501X Ω=10001X Ω=Ω=172501XX 解：一、B 处零序Ⅰ段对于C 母线处短路，Ω=+++×++=32.1925)304015(25)304015(1X ， Ω=+++×++=82.1517)11011512(17)11011512(0X ，可知两相短路接地为最大方式， 故障处的零序电流A I 744782.15232.19310220333max .0=×+××=。
A I op 1.625227171774472.12=+××=′。
对于BC 线路15%处短路，Ω=×++×++×+××++=32.27)85.03025()15.0304015()85.03025()15.0304015(1X ， Ω=×++×++×+××++=36.59)85.010017()15.010011512()85.010017()15.010011512(0X ，可知两相短路接地为最小方式， 故障处的零序电流A I 260936.59232.27310220333min .0=×+××=， 在B 处的零序电流2min.0109014210210226093op I A I ′>=+×=，灵敏度合格。
s t op2.02=′。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零序保护一、选择题1、某变电站电压互感器的开口三角形侧B 相接反，则正常运行时，如一次侧运行电压为110KV ，开口三角形的输出为（C ）A ：0V ；B ：100V ；C ：200V ；D ：220V2、由三只电流互感器组成的零序电流滤过器，在负荷电流对称的情况下有一组互感器二次侧断线，流过零序电流继电器的电流是（C ）倍负荷电流。
A ：3；B ：2；C ：1；D 。
3、在大接地电流系统中，故障电流中含有零序分量的故障类型是（C ） A ：两相短路 B ：三相短路 C ：两相接地短路 D ：与故障类型无关4、接地故障时，零序电压与零序电压的相位关系取决于（C ）A ：故障点过渡电阻的大小B ：系统容量的大小C ：相关元件的零序阻抗D ：相关元件的各序阻抗5、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（B ） A ：距故障点越远越高 B ：距故障点越近越高C ：与距离无关D ：距故障点越近越低6、不灵敏零序I 段的主要功能是（C ）A ：在全相运行情况下作为接地短路保护；B ：作为相间短路保护；C ：在非全相运行情况下作为接地短路保护；D ：作为匝间短路保护。
7、在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向过流保护的方向元件将（B ）A ：因短路相电压为零而拒动；B ：因感受零序电压最大而灵敏动作；C ：因短路零序电压为零而拒动；D ：因感受零序电压最大而拒动。
8．在中性点非直接接地系统中，当发生B 相接地短路时，在电压互感器二次开口三角绕组两端的电压为（C ）。
A.B EB.B EC.B E 39.在小电流接地系统中，某处发生单相接地时，母线电压互感器开口三角形的电压为（C ）。
A.故障点距母线越近，电压越高B.故障点距母线越近，电压越低C.不管距离远近，基本上电压一样高 D ：不定。
10.在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将(B)。
A ：因短路相电压为零而拒动B ：因感受零序电压最大而灵敏动作C ：因短路零序电压为零而拒动D ：因感受零序电压最大而拒动11.电力系统发生A 相金属性接地短路时，故障点的零序电压(B )。
A ：与A 相电压同相位B ：与A 相电压相位相差180°C ：超前于A 相电压90°D ：滞后于A 相电压90°12.零序功率方向继电器的最大灵敏角是(A)。
A ：70°B ：80°C ：90°D ：110°13. 当零序功率方向继电器的最灵敏角为电流越前电压110°时，(B)。
A ：其电流和电压回路应按反极性与相应的电流互感器、电压互感器回路联接B ：该相位角与线路正向故障时零序电流与零序电压的相位关系一致C ：该元件适用于中性点不接地系统零序方向保护14．以下(B)项定义不是零序电流保护的优点。
A ：结构及工作原理简单、中间环节少、尤其是近处故障动作速度快B ：不受运行方式影响，能够具备稳定的速动段保护范围C ：保护反应零序电流的绝对值，受过渡电阻影响小，可作为经高阻接地故障的可靠的后备保护15、llOkV 某一条线路发生两相接地故障，该线路保护所测的正序和零序功率的方向是(C)。
A ：均指向线路B ：零序指向线路，正序指向母线C ：正序指向线路，零序指向母线D ：均指向母线16． 零序电流保护在常见运行方式下，在220～500kV 的205km 线路末段金属性短路时的灵敏度应大于(C)。
A ：1.5B ：1.4C ：1.317． 零序方向继电器最大灵敏角为70度，动作方向指向线路。
如下图所示，模拟03U 施压，分别对继电器通入a I 、b I 、cI 电流测定其方向正确性，其动作情况应为(C)。
P=Q送出A ：a I 不动、b I 动、c I 不动B ：a I 不动、b I 不动、c I 动C ：a I 动、b I可能不动、c I 不动18．在35KV 的小电流接地系统，母线上的电压互感器TV 的变比为0.1/3，在距线路首端50%的地方发生A 相单相接地，其母线TV 开口的零序电压为（A ）：A ：50VB ：50/3VC ：100V二、判断题1、输电线路零序电流速断保护范围应不超过路的末端，故其动作电流应小于保护线路末端故障时的最小零序电流。
（×）2、零序电流的分布，与系统的零序网络无关，与电源的数目有关。
（×）3、系统零序电流的分布与电源点的分布有关，与中性点接地的多少及位置无关。
（×）4、在大接地电流系统中，线路的相间电流速断保护比零序速断保护的范围大得多，这是因为线路的正序阻抗比零序阻抗值小得多。
（×）5、零序电流保护，能反映各种不对称短路，但不反映三相对称短路。
（×）6、零序电流保护不反应电网的正常负荷、全相振荡和相间短路。
(√)7、在大接地电流系统中，发生接地故障的线路，其电源端零序功率的方向与正序功率的方向正好相反。
故障线路零序功率的方向是由母线流向线路。
（×）8、保护安装处的零序电压，等于故障点的零序电压减去故障点至保护安装处的零序电压降。
因此，保护安装处距故障点越近，零序电压越高。
(√)9、在中性点不接地系统中，发生单相接地故障时，流过故障线路始端的零序电流滞后零序电压90度。
(√)10、在大电流接地系统中的零序功率方向过流保护，一般采用最大灵敏角为70度的功率方向继电器，而用于小电流接地系统的方向过流保护，则常采用最大灵敏角为-40度功率方向继电器。
（×）11、在大接地电流系统中，输电线路的断路器，其触头一相或两相先接通的过程中，与组成零序电流滤过器的电流互感器的二次两相或一相断开，流入零序电流继电器的电流相等。
(√)12、如果不考虑电流和线路电阻，在大电流接地系统中发生接地短路时，零序电流超前零序电压90°。
(√)13. 由三个电流互感器构成的零序电流滤过器， 其不平衡电流主要是由于三个电流互感器铁芯磁化特性不完全相同所产生的。
为了减小不平衡电流，必须选用具有相同磁化特性，并在磁化曲线未饱和部分工作的电流互感器来组成零序电流滤过器。
(√ )14. 小接地电流系统中，母线电压互感器开口三角形的电压与故障位置有关。
（×）15. 采用零序电流互感器构成零序电流保护，由于没有电流互感器的特性误差，正常时不平衡电流很小，通常可以忽略不计。
（√）16. 如果系统中各元件的阻抗角都是80°，那么正方向短路时03U 超前03I 约80°，反方向短路时，03U 落后03I 约100°。
(×)17. 在中性点直接接地系统中，如果各元件的零序阻抗角都是70°，当正方向发生接地故障时，03U 落后03I 约110°；当反方向发生接地故障时，03U 超前03I 约70°。
(√)18. 小接地电流系统发生单相接地故障时，非故障线路的零序电流落后零序电压90°；故障线路的零序电流超前零序电压90°。
(×)19. 在小接地电流系统线路发生单相接地时，非故障线路的零序电流超前零序电压90°，故障线路的零序电流滞后零序电压90°。
(√)20. 在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。
(√)21.零序、负序功率元件不反应系统振荡和过负荷。
(√)22. 在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向电流保护中的方向元件将因零序电压为零而拒动。
(×)23．在大接地电流系统中，线路的零序功率方向继电器接于母线电压互感器的开口三角电压，当线路非全相运行时，该继电器可能会动作。
(√) 24．在大接地电流系统中，为了保证各零序电流保护有选择性动作和降低定值，有时要加装方向继电器组成零序电流方向保护。
(√)25．零序电流保护逐级配合是指零序电流定值的灵敏度和时间都要相互配合。
(√)26．零序电流保护的逐级配合是指零序电流保护各段的时间要严格配合。
(×)27．零序电流保护虽然作不了所有类型故障的后备保护，却能保证在本线路末端经较大过渡电阻接地时仍有足够灵敏度。
(√)28．零序电流保护可以作为所有类型故障的后备保护。
(×)29．当线路出现非全相运行时，由于没有发生接地故障，所以零序保护不会发生误动。
(×)30．在小接地电流系统中，零序电流保护动作时，除有特殊要求(如单相接地对人身和设备的安全有危险的地方)者外，一般动作于信号。
(√) 31．电力系统振荡时，电流速断、零序电流速断保护有可能发生误动作。
(×) 32．零序电流保护Ⅳ段定值一般整定较小，线路重合过程非全相运行时，可能误动，因此在重合闸周期内应闭锁，暂时退出运行。
(×)33.零序电流保护灵敏I段在重合在永久故障时将瞬时跳闸。
(×)34.某35kV线路发生两相接地短路，则其零序电流保护和距离保护都应动作。
(×)35．在中性点不接地系统中在输电线路首端发生单相接地与在线路末端发生单相接地时保护安装处的零序电压几乎相同。
（√）36．在中性点直接接地的系统中在线路首端发生单相接地，由于相电压为零，所以零序方向元件电压要带记忆。
（×）37. 在大电流接地系统中发生接地故障时有零序电流产生，零序电流的大小与系统的零序阻抗和变压器中性点接地的多少有关与发电机的开多开少无关。
（×）38．非直接接地系统在发生单相接地时，在故障线路上，零序电流为全系统非故障元件对地电容电流之总和，数值一般较大，电容性无功功率的实际方向为由母线流向线路。
（×）39．在小电流接地系统中在输电线路首端发生单相接地时有很大的短路电流。
（×）40. 在大电流接地系统中发生接地故障时有零序电流产生，零序电流的分布与系统的零序阻抗及系统的发电机的开多开少有关。
（×）41.在大接地电流系统中，线路发生单相接地短路时，母线上电压互感器开。
(√)口三角形的电压，就是母线的零序电压3U三、填空题1．在小电流接地系统中，非故障线路保护安装处的零序电压在相位上（超前）零序电流90度。
2．大接地电流系统中的线路，在其发生接地故障时，线路电源侧零序功率的方向与负序功率的方向(相同)，零序功率的方向是由(线路)流向(母线)的。
3．当正方向发生接地故障时，零序电压(滞后)零序电流约110度左右；当反方向发生接地故障时，零序电压(超前)零序电流约70度左右。
4．对于零序电流保护后备段，为了防止零序电流保护越级，应取常见运行方式下(最大)的分支系数进行计算。
