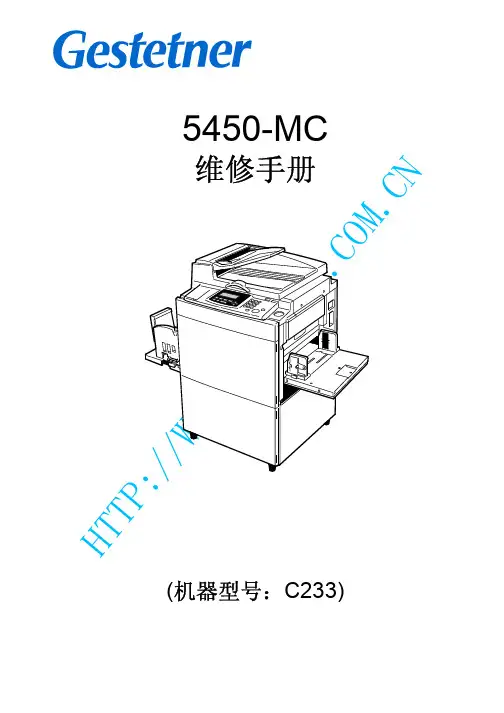

基士得耶5450维修手册

基士得耶5450维修手册

2.2 鼓原位检测
增加 LED,用来提示操作者鼓在原位,可以拉出。压力滚筒上的促动盘[B]新增加鼓原位传感器[A], 用来监视鼓原位。 鼓在原位时,绿色 LED [C]亮。 红色 LED [D]则警告鼓不在原位。 注意:如果机器处于待机模式红色 LED 亮,则说明鼓不在原位,必须关上前门以恢复鼓原位。
目录
1. 整机概述………………………………………………………...…..............…………1
1.1 C233 和 C229 机种之间的基本区别………………………………………………………1 1.2 设计说明…………………………………………………………………………………………1 1.3 新电气部件…………………………………………………………………………………2
6.2 进纸部分(主体)………………………………………………………………………61 6.2.1 进纸长度调节………………………………………………………………………61
7. 点位控制图表……………………………………………………………63
7.1 定位图……………………………………………………………………………………64 7.2 A 部分……………………………………………………………………………………65 7.3 B 部分………………………………………………………………………………………66 7.4 C 部分………………………………………………………………………………………67 7.5 D 部分………………………………………………………………………………………68 7.6 E 部分………………………………………………………………………………………69 7.7 F 部分……………………………………………………………………………………70

基士得耶、理光印刷机故障代码

基士得耶、理光印刷机故障代码

上载的NVRAM数据不是机器所要的数据。 闪ROM的数据不完整。 主开关没有关闭超过6秒。
基士得耶、理光印刷机故障代码
代码 故障描述 故障详细说明 开启纸版夹电机后,MPU在3.0秒内不能检测到纸 版夹位置传感器的信号(打开或关闭)。 开启裁切刀电机后,裁切刀HP传感器在3秒内没 有开启。 开启纸台电机后,纸高传感器或台子下限传感器 在7.5秒内没有开启。 开启 纸高传感器1或2后,纸高传感器1或2在1秒内没 有开启。 CPU从热敏头上检测到异常ID信号。 按下Start键时,热敏头的温度大于65℃。 开启主电机后,CPU在5.0秒内不能检测缷版位置 传感器(印筒原位)的信号。 热敏电阻的输出电压超过4.432伏。 CPU从热敏头能量控制脉冲上检测到异常ID信号 。 初始化时压缩板原位传感器在6秒内没有开启。 开启主形状时,压缩板有位传感器和压缩板限位 传感器都开启。 压缩缷版时,压缩板限位传感器在4.5秒内没有开 启,压缩板原位传感器没有关闭。 扫描后,扫描仪电机移回原位超过10秒后没有开 启扫描仪原位传感器。 电源开启2秒内扫描架没能离开原位。 刚开启电 源后,在扫描架离开2秒内不能返回到原位。 MPU产生信号传输出错(出自IPU)。 在MPU中产生信号传输出错(从操作面板上) 在MPU中产生信号传输出错(从送纸控制部分 上) 热敏电阻电压超过4.9伏。 当按下“启动”键时,印筒的温度大于54度 在激活纸版排出位置传感器之前,没有激活出纸 计时传感器。 激活缷版位置传感器之前没有激活第2送纸开始传 感器。 激活送纸开始时序传感器之前没有激活缷版位置 传感器。 激活第2送纸时序传感器之前没有激活送纸开始时 序传感器。 CPU检测到热敏头的异常ID信号。 具体故障部位 纸版夹驱动 纸版版夹传感器纸版夹电机 MPU板 主电机编码器 缷版位置传感器 裁切刀驱动 裁切刀开关 裁切刀电机 纸台驱动电机 纸台电机 纸高传感器1或2 台子下限传感器 齿轮 纸台弹簧 热敏头 MPU 过热(等待热敏头冷却) 热敏头 主电机驱动 主电机 主电机板 缷版位置传感器 热敏头的热敏电阻 热敏头的接头 热敏头的接头 热敏头 MPU 压缩板驱动 压缩板电机 板子位置传感器 缷版出错 扫描架驱动 扫描架HP传感器 扫描架电机 扫描架钢丝滑落 MPU 操作面板 MPU MPU 热敏电阻连接器 热敏电阻 印筒过热 热敏电阻 出纸计时传感器 印筒传感器 触杆 印筒传感器 触杆 印筒传感器 触杆 不同的热敏头 MPU 热敏头的接头断开 更换MPU 更换MPU 更换MPU 自动关机开关不良 自动关机形状的接头断开

基士得耶故障代码

基士得耶故障代码

0003接通滚筒75转/分0004接通纸台上升E01蜡版切纸部分故障驱动部分故障,无电源E02送纸台驱动故障送纸驱动故障,无电源E03程序故障记忆板控制E 04热敏头或电源组件热敏头损坏、、电源E05 图象位移部分故障编码,E 06机器闭锁时钟,主电机E07编程出现故障〈ROM只读存储器〈ROM 板E08热敏头脉冲信号不正常图象处理,电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关,按记忆键选择输入/ 输出模式1=输入0=输出,用数字键输入代码,按印刷键开始检测输出检测0001 接通滚筒10转/分0002接通滚筒30转/分0005接通纸台下降0006 抽真空马达0007 卸蜡纸0008 卸蜡纸夹持器离合器0009版纸进给夹持器离合器00 1 0反向辊离合器0011 进纸及压力辊离合器0012 油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片,模式指示灯亮001 7蜡版卸出马达反转带动排除辊上/下001 8蜡版卸出马达压力板00 1 9切纸马达从左到右0020切纸马达从右到左0021 成像马达+方向0022 成像马达-方向0023 印刷0024 制版计数器0025滚筒反转0026放大率100%0027 放大率93%发光二极管0028 放大率82% 发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034 滚筒琐扣线圈0035输出热敏回答人的补充??2009-09-3012:29基士得耶5200 维修代码进入输入/ 输出检查方式1 进入SP 方式2 用数字键输入130《输入检查方式》,131 《输出检查方式》3 按下输入键《# 》4 输入所需数字《见输入输出检查方式表》按选择尺寸和方向键,数值可以增减5 按下输入键《# 》在输入检查方式中,当一只正在测试的或开关被驱动时,全部的印刷速度灯点亮,同时听到蜂鸣声6 在输出检查方式中按下启动键,使电器部件接通7 按下输入《#》键。

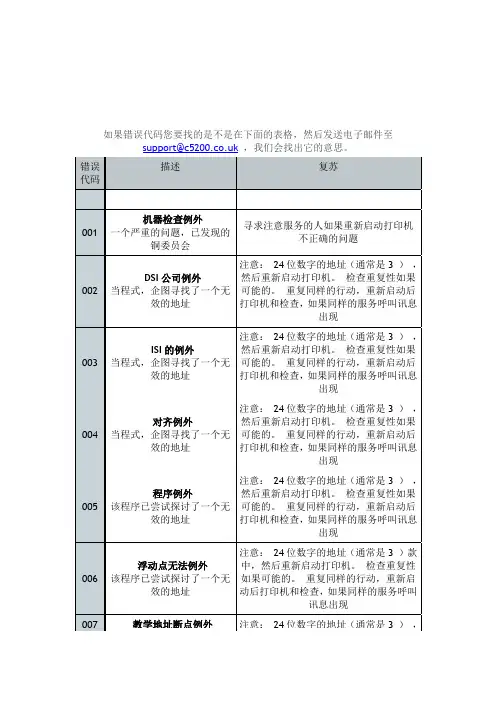

OKI5300印表机的错误代码

OKI5300印表机的错误代码

如果错误代码您要找的是不是在下面的表格,然后发送电子邮件至support@,我们会找出它的意思。

错误代码描述复苏001机器检查例外一个严重的问题,已发现的铜委员会寻求注意服务的人如果重新启动打印机不正确的问题002DSI公司例外当程式,企图寻找了一个无效的地址注意:24位数字的地址(通常是3 ),然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动,重新启动后打印机和检查,如果同样的服务呼叫讯息出现003ISI的例外当程式,企图寻找了一个无效的地址注意:24位数字的地址(通常是3 ),然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动,重新启动后打印机和检查,如果同样的服务呼叫讯息出现004对齐例外当程式,企图寻找了一个无效的地址注意:24位数字的地址(通常是3 ),然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动,重新启动后打印机和检查,如果同样的服务呼叫讯息出现005程序例外该程序已尝试探讨了一个无效的地址注意:24位数字的地址(通常是3 ),然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动,重新启动后打印机和检查,如果同样的服务呼叫讯息出现006浮动点无法例外该程序已尝试探讨了一个无效的地址注意:24位数字的地址(通常是3 )款中,然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动,重新启动后打印机和检查,如果同样的服务呼叫讯息出现007 教学地址断点例外注意:24位数字的地址(通常是3 ),该程序已尝试探讨了一个无效的地址然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动,重新启动后打印机和检查,如果同样的服务呼叫讯息出现030铜slot1的DIMM内存检查错误一个错误侦测到已在运作的检查,羊年在插槽1 (或驻地RAM的模式,有一个居民的RAM )。

注意:24位数字的地址(通常是3 ),然后重新启动打印机。

检查重复性如果可能的。

重复同样的行动,重新启动后打印机和检查,如果同样的服务呼叫讯息出现030铜slot1的DIMM内存检查错误一个错误侦测到已在运作的检查,羊年在插槽1 (或驻地RAM的模式,有一个居民的RAM )。

基士得耶故障代码

基士得耶故障代码

E01 蜡版切纸部分故障驱动部分故障,无电源E02 送纸台驱动故障送纸驱动故障,无电源E03 存储器程序故障记忆板控制印刷电路板E04 热敏头或电源组件热敏头损坏、热敏电阻、电源E05 图象位移部分故障编码连接器,编码器E06 机器闭锁时钟脉冲发生器,主电机E07 编程出现故障〈ROM〉只读存储器〈ROM〉板E08 热敏头脉冲信号不正常图象处理电路板,电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关,按记忆键选择输入/输出模式1=输入 0=输出,用数字键输入代码,按印刷键开始检测输出检测0001 接通滚筒 10转/分 0002 接通滚筒30转/分0003 接通滚筒 75转/分 0004 接通纸台上升0005接通纸台下降0006抽真空马达0007 卸蜡纸离合器 0008 卸蜡纸夹持器离合器0009 版纸进给夹持器离合器 0010 反向辊离合器0011 进纸及压力辊离合器 0012 油墨供给离合器0013 原稿传送马达 0014 蜡纸传送马达0015 荧光灯管 0016 制版纸程序指令照片,模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019 切纸马达从左到右 0020 切纸马达从右到左0021 成像马达+方向 0022 成像马达-方向0023印刷计数器0024制版计数器0025 滚筒反转继电器 0026 放大率100%发光二极管0027 放大率93%发光二极管 0028 放大率82%发光二极管0029 放大率71%发光二极管 0030 滚筒10转/分0032 ADF驱动马达 0033 原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充2009-09-30 12:29基士得耶5200复合机维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》,131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键,数值可以增减5按下输入键《#》在输入检查方式中,当一只正在测试的传感器或开关被驱动时,全部的印刷速度灯点亮,同时听到蜂鸣声6在输出检查方式中按下启动键,使电器部件接通7按下输入《#》键。

基士得耶故障代码

基士得耶故障代码

E01蜡版切纸部分故障驱动部分故障,无电源E02送纸台驱动故障送纸驱动故障,无电源E03程序故障记忆板控制E04热敏头或电源组件热敏头损坏、、电源E05图象位移部分故障编码,E06机器闭锁时钟,主电机E07编程出现故障〈ROM〉只读存储器〈ROM〉板E08热敏头脉冲信号不正常图象处理,电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关,按记忆键选择输入/输出模式1=输入0=输出,用数字键输入代码,按印刷键开始检测输出检测0001接通滚筒10转/分0002接通滚筒30转/分0003接通滚筒75转/分0004接通纸台上升0005接通纸台下降0006抽真空马达0007卸蜡纸0008卸蜡纸夹持器离合器0009版纸进给夹持器离合器0010反向辊离合器0011进纸及压力辊离合器0012油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片,模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019切纸马达从左到右0020切纸马达从右到左0021成像马达+方向0022成像马达-方向0023印刷0024制版计数器0025滚筒反转0026放大率100%0027放大率93%发光二极管0028放大率82%发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充??2009-09-3012:29基士得耶5200维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》,131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键,数值可以增减5按下输入键《#》在输入检查方式中,当一只正在测试的或开关被驱动时,全部的印刷速度灯点亮,同时听到蜂鸣声6在输出检查方式中按下启动键,使电器部件接通7按下输入《#》键。

基士得耶5300维修手册

基士得耶5300维修手册
训过的顾客服务代理商进行。 ? 警告 RAM 有一块锂电池,若处理不当会引起爆炸。只能用相同类型的 RAM 更 换。勿给此电池充电或燃烧它。必须根据当地的规定处理旧的 RAM。
1
处置时的安全和生态学说明
1. 根据当地规定处置更换的部件。 2. 应根据当地的规定以及保护环境的方式处置使用过的油墨和纸版。 3. 为了日后一并处置旧的锂电池 (来自主处理单元),每只密封的盒子里存
4. 维修表… . . . . … … … . … … … … … … … … … … … … … … … … … … … … … … … . 4 -1 4.1 维修呼叫代码… … … . . … … … … … … … … … … … … … … … … … . … … … . 4 -1 4.2 维修程序表… … … … … … … . . … … … … … … … … … … … … … … … . . … … 4 -3 4.3 输入/输出的检查模式… … … … … . … … … … … … … … … … … … … … … 4 -12 输 入 检 查 表 ………………………………..…………………………..……
检查工作,请将手远离电气或机械部件的驱动部件。
健康安全 1. 若油墨意外地落入眼中,用点眼液和水冲洗作为急救手段,若不能解决
问题,请接受治疗。 2. 若意外地吸入了油墨,用手指伸入喉咙并向下压来把他们呕出,或喝入
滑腻水或较咸的盐水。
遵守电气安全标准 1. 打印机和它的外围设备的安装及保养工作必须由接受过这些机型全面培
放的数量不要超过 100 粒 (来自主处理单元)。大量地存贮或没有将它们 封存隔开可能引起化学反应及热量的聚积。
2
目录
1. 总信息… … … … … … … … … … … … … … . . … … … … … … … … . … … … … … ... 1-1 1.1 C237 和 C231 机型的主要区别… … … … … … … … … . … … … … . . … … … 1 -1 1.2 规格… … … … … … … … … … … … … … … … … … . … … … … … … . … … … . . 1 -4 1.3 新的电气部件… … … … … … … … … … … … … … … … … … … … … . . . … . … 1 -5 1.3.1 主体… … . … … … … … … … … … … … … … … … … … … … … … … … . . 1 -5 1.3.2 电气部件表… … … . . … … … … … … … … … … … … … … … … … … . … 1 -5 板子… … . … … . … … … … . … … … … … … … … … … … … … … … … . . . . 1 -5 开关… … . … … . … … … … … … . … … … … … … … … … … … … … … . . . . 1 -5

5300说明书

5300说明书

-3-
5.2控制目标值SV的设定 在测量状态下,按住 键不放,4秒钟后,即进入控制目标值SV的设定状态
参数 符号 S V SV
名称 控制目标值
设定范围 全量程
说 明 显示控制目标值的设定值
出厂预设值 500或50.0
5.3 二级参数设置 在工作状态下,按压 键PV显示LOC,SV显示参数数值:按 或 键来进行设置,长按 键2秒可返回上一 级参数,当Loc=132时,按压 键4秒,可进入二级参数
AH2
0~9999
第二报警回差
第二报警的回差值
AH3
0~9999
第三报警回差
第三报警的回差值AH4源自0~9999第四报警回差
第四报警的回差值
P 比例带
全量程
比例带
I 积分时间
D 微分时间
T0 运算周期
1~9999(×0.5S) 0~1999(×0.5S)
积分时间 解除比例控制所产生的残留偏差 设定为9999时,积分不起作用 微分时间 预测输出的变化,防止扰动,提高控制的稳定性 设定为0时,微分不起作用
出厂设置
Pn 27
参数 PN 输入分度号
dp
DP

小数点
ALM1
ALM1

第一报警方式
ALM2
ALM2

第二报警方式
ALM3
ALM3

第三报警方式
ALM4
ALM4

第四报警方式
ALG
ALG

闪烁报警
设定范围(字) 说 明
0~35
设定输入分度号类型(见选型表)
0~3
dP=0:无小数点 dP=1:小数点在十位(显示XXX.X)

各类复印机维修代码和故障代码和进入方式

各类复印机维修代码和故障代码和进入方式

各类复印机维修代码和故障代码和进入方式————————————————————————————————作者:————————————————————————————————日期:ﻩ佳能3050调整代码调整方式*3*用复印浓度键选择屏幕号,用数字键输入设定值,用 * 键注册所设定值00 AELIL 在AE测光时光量调整设定值减小,复印品变淡操作/检验方式 * 4 *06 DEV-RES 黑色显影器退齿合/CD单元齿合08 AE-ADTAE扫描浓度09 ERROR E001,E002,E003清除10 RAMINT RAM数据初始化基士得耶复印机通用代码进入步骤:1.打开复印机电源;2.输入1087××××数码;3.按计数器键;4.输入代码(下面介绍的代码);5.按复印键。

代码/功能:01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换W/S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸张,模拟A4纸复印11/不用纸纸,模拟A3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂佳能NP-3825自诊代码E000热敏电阻(TH1)TH1输出在电源ON后100秒内达不到100度加热器(H1)热保险(FU2)SSRE001DC控制器PCB热敏电阻THI的输出超过200度SSRDC控制器PCBE002热敏电阻在THI达到100度后,100秒内未达到170度加热器在THI达到170度后40秒内输出未达到175度热保险DC控制器E003 预热后THI输出降至150度以下E010主马达(M2)在主马达驱动信号产生后,主马达(DMDEAD)保持为"1"达1秒马达驱动器PCBE022DC控制器PCB在选择里显影器后,CD单元保持啮合状态达1.6秒,显影啮合传感器(PS3)为"1"显影器啮合传感器DC控制器PCB在CD单元被选择后,黑色显影器保持啮合达1.6秒E030计数器(CNT1)如当计数器ON时,计数器驱动信为"0"则正常.如当计数器OFF时,计数器驱动信号为"1"则正常DC控制器PCBE202曝光系统马达(PM1)在电源ON后,10秒内曝光系统初始动作未能完成曝光系统原始位置传感器在以下情况下将没有错误码显示,但操作面板上所有键均被锁住AE 后退动作在3秒内未完成,在曝光后5秒内,后退动作未能完成E204曝光系统马达(PM1)在电源ON以后10秒内曝光系统初始动作未能完成.DC控制器PCB曝光系统原始位置传感器在曝光后5秒内前进动作未能完成E210镜头原始位置传感器(PS4)开始起始旋转过20秒后将镜头镜头马达(M3)镜头电缆定位到DIRECT复印位置的操作未完成.DC控制器PCB按下COPYSTART键15秒后,设定复印倍率的操作仍未完成E220曝光灯(LA1)在曝光灯ON的同时LAON未变成"1",在曝光灯OFF 同时LAON未变成"0"E240DC控制器PCB在主动CPU(Q101)和从动CPU(Q102Q103)之间出现通讯错误E401供纸马达(M2)供纸马达(MU)主轴上装有一标志,参照此标志遮断供纸辊传感器(S3)可以对M1的旋转进行监控.供纸辊传感器(S3)如果S3在1秒内不能进行ON/OFF两次以上,则显示此码E402传送带马达M1带时钟脉冲在200MS内低于规定值传送带马达时钟传感器(S4)E404排纸马达(M3)排纸马达时钟在200MS内低于规定值排纸马达时钟传感器(2)E411原稿传感器(S6)无纸时传感器输出为2.3V以上定位纸传感器(S7)E710DC控制器PCB当电源开关ON时,IPC(Q108)无法初始化E712DC控制器PCB与DF的通讯错误不能被清除DF控制器PCBDC电缆理光FT复印机故障代码表故障代码故障原因11 曝光灯不正常或短路21 扫描定位检测器未启动23无同步起始信号24无扫描定位信号,扫描驱动马达未动作28 镜头定位检测器未启动29镜头定位检测器未复位2A 第一扫描锁定位检测器未启动2B 第一扫描锁定位检测器未关闭2C 扫描马达速度异常过快2D扫描马达速度异常过慢31 感光鼓温度检测器失常32 碳粉浓度检测器失常41上卡匣提升检测故障43下卡匣提升检测故障53定影温度检测器失常54定影单元不能预热55 定影单元温度太高56 定影单元温度太低61 脉冲发生器电路失常70 碳粉回收瓶满71硅油用完81 反转单元故障91 总计数器不动作93 光学回路板至主板讯号失常以上理光FT系列故障代码于不同机型其代码略有增减。

基士得耶复印机通用代码

基士得耶复印机通用代码

基士得耶复印机通用代码进入步骤:1.打开复印机电源;2.输入1087××××数码;3.按计数器键;4.输入代码(下面介绍的代码);5.按复印键。

代码/功能:01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换W/S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸张,模拟A4纸复印11/不用纸纸,模拟A3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂静电复印机卡纸故障原因分析静电复印机在工作过程中常常出现卡纸故障,机器输纸部件的机械磨损也会造成输纸能力的下降。

一旦发生卡纸故障,就会发出停机指令。

为能迅速查出卡纸的部位,现按走纸的部件顺序,分析可能卡纸的原因,供大家参考。

1、对位辊磨损及驱动离合器损坏对位辊是复印机纸张搓出纸盒后,带动纸张前进对位的硬橡胶辊,分别位于纸张的上下两侧。

对位辊磨损后会使纸张前进速度减慢,纸张会经常卡在纸路中段。

对位辊驱动离合器损坏使辊无法旋转,纸张无法通过,出现这种情况,应更换新的对位辊或做相应处理。

2、纸路传感器故障纸路传感器多设在分离区、定影器出纸口等处,采用超声波或光电元器件对纸张的通过与否进行检测,如传感器失灵就无法检测到纸张的通过情况。

纸张在前进中,当碰触传感器运输的小杠杆,阻断了超声波或光线,从而检测出纸张已通过,发出进行下一步程序的指令。

如果小杠杆转动失灵,就会阻止纸张前进,从而造成卡纸故障,故应检查纸路传感器是否正确动作。

基士得耶一体机维修代码

基士得耶一体机维修代码

基士得耶一体机维修代码(2008-11-24 16:31:37)标签:杂谈测试代码:进入维修模式--在打开电源同时按住“印刷启动”“停止”“消除”键,按“存储”键选择输入/输出--1=输入 0=输出输出1 输稿器马达启动2 原稿压力电磁铁3 卸板马达启动4 压板马达启动5 转向辊离合器6 抽风扇马达启动7 吹风刀马达启动 8 钥匙计数器正计数9 纸板计数器正计数 10 总计数器正计数11 供墨电磁铁吸合 12 滚筒锁定电磁铁吸合13 印刷压力电磁铁吸合 14 进纸电磁铁吸合15 纸板夹上板电磁铁吸合 16 纸板夹卸板电磁铁吸合17 卸板电磁铁吸合 18 纸台电机下降19 纸台电机上升 20 主电机倒转继电器吸合21 暴光灯亮 22 裁纸电机从前移到后23 裁纸电机从后移到前 24 图象电机向正方向旋转25 图象电机向负方向旋转 26 滚筒10rpm转动27 滚筒20rpm转动 28 滚筒60rpm转动29 滚筒75rpm转动 30 滚筒90rpm转动31 滚筒105rpm转动 32 滚筒120rpm转动33 送稿电机启动 34 进板电机启动35 热敏头供电 36 所有指示灯全亮37 分页器送标签纸 38 以10rpm速度印刷39 送稿器模拟送稿输入1 输稿器安全开关2 第一原稿传感器3 第二原稿传感器4 原稿对位5 纸用完传感器6 纸台下限传感器7 纸台高度传感器 8 右侧裁剪开关9 左侧裁剪开关 10 纸板曲张传感器11 无纸板传感器 12 油墨检测13 彩色滚筒 14 滚筒安全传感器15 卸板传感器 16 压板上限传感器17 压板下限传感器 18 废纸盒开关19 废纸盒满传感器 20 第一出纸传感器21 第二出纸传感器 22 印刷压力传感器23 滚筒第一原位传感器 24 滚筒第二原位传感器25 纸板裁剪位置传感器 26 钥匙计数器装进。

基士得耶故障代码

基士得耶故障代码

E01 蜡版切纸部分故障驱动部分故障,无电源E02 送纸台驱动故障送纸驱动故障,无电源E03 存储器程序故障记忆板控制印刷电路板E04 热敏头或电源组件热敏头损坏、热敏电阻、电源E05 图象位移部分故障编码连接器,编码器E06 机器闭锁时钟脉冲发生器,主电机E07 编程出现故障〈ROM〉只读存储器〈ROM〉板E08 热敏头脉冲信号不正常图象处理电路板,电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关,按记忆键选择输入/输出模式1=输入 0=输出,用数字键输入代码,按印刷键开始检测输出检测0001 接通滚筒 10转/分 0002 接通滚筒30转/分0003 接通滚筒 75转/分 0004 接通纸台上升0005接通纸台下降0006抽真空马达0007 卸蜡纸离合器 0008 卸蜡纸夹持器离合器0009 版纸进给夹持器离合器 0010 反向辊离合器0011 进纸及压力辊离合器 0012 油墨供给离合器0013 原稿传送马达 0014 蜡纸传送马达0015 荧光灯管 0016 制版纸程序指令照片,模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019 切纸马达从左到右 0020 切纸马达从右到左0021 成像马达+方向 0022 成像马达-方向0023印刷计数器0024制版计数器0025 滚筒反转继电器 0026 放大率100%发光二极管0027 放大率93%发光二极管 0028 放大率82%发光二极管0029 放大率71%发光二极管 0030 滚筒10转/分0032 ADF驱动马达 0033 原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充 ??2009-09-30 12:29基士得耶5200复合机维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》,131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键,数值可以增减5按下输入键《#》在输入检查方式中,当一只正在测试的传感器或开关被驱动时,全部的印刷速度灯点亮,同时听到蜂鸣声6在输出检查方式中按下启动键,使电器部件接通7按下输入《#》键。

基士得耶5300维修手册

基士得耶5300维修手册
4-12 输 出 检 查 表 ………………………………………..…………………..……
4-14
5. 定期维修… … … . . . . . … … … … … … … … … … … … … … … … … … … … … … … . 5 -1
6. 更换及调整… . . … … … … … … … … … … … … … … … … … … … … … … … … … . 6 -1 6.1 走纸版部分… … … … … . . … … … … … … … … … … … … … … … . … … … … . 6 -1 6.1.1 纸版用完传感器的调节… … . . … … … … … … … … … … . … … … … … 6 -1 6.2 纸版排出部分… … … … … … … … … … … . . … … … … … … … … … … … … . . 6 -2 6.2.1 纸版排出单元的拆卸… … … … … . . … … … … … … … … . … … … … … 6 -2 6.3 进纸部分… … … … … … … … … … … … … … … … … . . … … … … … … … … . . 6 -2 6.3.1 纸张分离压力的调节… … … … … … … … … … … … … . . . … … … … … 6 -2 6.4 纸张传送部分… … … … … … … … … … … … . . … … … … … … … … … … … . . 6 -3 6.4.1 气泵的调节 (仅指中国机型) … … … … . … … … … … … . … … … … … 6 -3
2.2 纸张传送… … … … … … … … … … … … … … … … … … … … … . . … … … . . … 2 -2 2.2.1 出纸爪气泵机构 (仅指中国机型) … … … … … … . . … … … … . . . . . . … 2-2

基士得耶故障代码

基士得耶故障代码

基士得耶故障代码 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】E01蜡版切纸部分故障驱动部分故障,无电源E02送纸台驱动故障送纸驱动故障,无电源E03程序故障记忆板控制E04热敏头或电源组件热敏头损坏、、电源E05图象位移部分故障编码,E06机器闭锁时钟,主电机E07编程出现故障〈ROM〉只读存储器〈ROM〉板E08热敏头脉冲信号不正常图象处理,电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关,按记忆键选择输入/输出模式1=输入0=输出,用数字键输入代码,按印刷键开始检测输出检测0001接通滚筒10转/分0002接通滚筒30转/分0003接通滚筒75转/分0004接通纸台上升0005接通纸台下降0006抽真空马达0007卸蜡纸0008卸蜡纸夹持器离合器0009版纸进给夹持器离合器0010反向辊离合器0011进纸及压力辊离合器0012油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片,模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019切纸马达从左到右0020切纸马达从右到左0021成像马达+方向0022成像马达-方向0023印刷0024制版计数器0025滚筒反转0026放大率100%0027放大率93%发光二极管0028放大率82%发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充?2009-09-3012:29基士得耶5200维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》,131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键,数值可以增减5按下输入键《#》在输入检查方式中,当一只正在测试的或开关被驱动时,全部的印刷速度灯点亮,同时听到蜂鸣声6在输出检查方式中按下启动键,使电器部件接通7按下输入《#》键。

基士得耶5300数码印刷机维修

基士得耶5300数码印刷机维修

基士得耶5300数码印刷机维修基士得耶5300数码印刷机维修一.基士得耶5300数码印刷机维修表1 维修呼叫代码*:C237机型独特的状态代码。

编号说明/定义要检查的地点E-00 钳位器电机故障钳位器电机开启后,MPU在1.2秒内探测不到纸版钳位器的位置传感器信号 (开启或关闭着)。

钳位器驱动有机械干扰纸版钳位器传感器钳位器电机钳位器驱动机构E-01 切纸机故障切纸机电机开启后,切纸机HP传感器在3秒内没有开启。

若纸版在制做的纸版结束时没有被切割。

使用鼓纸版探测传感器检查鼓刚回到原位上时纸版是否覆盖了在鼓布遮帘的尾端部位的黑色盖板。

在此情况下,一旦关闭电源,就清除SC。

纸版切割发生出错切纸机开关切纸机电机切纸机驱动机构E-02 纸台驱动故障纸台电机开启后,纸高度传感器或台子下降限制传感器在7秒内没有开启。

纸台驱动电机纸高度传感器或台子下降限制传感器纸台驱动有机械干扰E-04 热敏头过热当按下Start键时,热敏头的温度大于54°C。

热敏头热敏头的热敏电阻 (短路)等待热敏头冷却E-06 主电机锁定主电机开启后,CPU在2秒内探测不到进送开始计时传感器信号,或者传感器仍开启超过0.5秒。

主电机接通主电机进送开始计时传感器鼓驱动有机械干扰E-09 热敏头热敏电阻热敏电阻输出电压 (CN109-A1) 超过4.9伏。

热敏头的热敏电阻热敏头的连接器E-10 热敏头的驱动故障CPU探测到热敏头驱动电路里有异常情况。

热敏头MPU热敏头连接器和导线束2-1基士得耶5300数码印刷机维修编号说明/定义要检查的地点E-12 压力板电机故障压力板电机开启后,在4秒内没有探测到压力板原位传感器信号。

压力板驱动有机械干扰压力板电机压力板HP传感器E-13 扫描仪故障扫描后扫描仪电机移回到原位超过7秒后,没有开启扫描仪原位传感器。

电源开启4秒内扫描仪没能离开原位。

当离开时扫描仪在2秒内不能返回到原位。

扫描仪机械干扰不良的扫描仪HP传感器E-14 IPU出错在MPU里,信号传输发生出错 (从IPU上)。

基士得耶5450代码手册

基士得耶5450代码手册

基士得耶5450代码手册維修程序方式表主菜單大分類號一覽表1. 數据記錄2. 初始設定值3. 操作員設定4. 輸入檢查5. 輸出檢查6. 系統調整7. 記憶數据的清除8. 系統測試1. 數据記錄SP方式號顯示功能默認值操作員工具1-001-1 總制版數計數器紙版計數器1-001-1:總數計數1-001-2:操作員計數器1-001-3到27:針對各种复制方式的計數器 0 - 1-001-2 可重置紙版計數 0 1-21-001-3 制版計數器自動送稿器方式 0 -1-001-4 制版計數器省墨方式 0 -1-001-5 制版計數器并合2份 0 -1-001-6 制版計數器并合4份 0 -1-001-7 制版計數器放大方式 0 -1-001-8 制版計數器縮小方式 0 -1-001-9 制版計數器變倍方式 0 -1-001-10 制版計數器定向縮放 0 -1-001-11 制版計數器編輯方式 0 -1-001-12 制版計數器編輯照片 0 -1-001-13 制版計數器邊頁消除 0 -1-001-14 制版計數器聯机方式 0 -1-001-15 制版計數器聯机疊影 0 -1-001-16 制版計數器疊影方式 0 -1-001-17 制版計數器表格疊影 0 -1-001-18 制版計數器記憶并合 0 -1-001-19 制版計數器日期戳記 0 -1-001-20 制版計數器頁碼戳記 0 -1-001-21 制版計數器默認水印 0 -1-001-22 制版計數器自設水印 0 -1-001-23 制版計數器文字方式 0 -1-001-24 制版計數器文字 / 照片方式 0 -1-001-25 制版計數器照片方式 0 -1-001-26 制版計數器鉛筆方式 0 -1-001-27 制版計數器淡彩方式 0 -SP方式號顯示功能默認值操作員工具1-001-28 制版計數器 A3 / DLT紙版計數器1-001-28到34:原稿尺寸1-001-35,36,44到48:各种复制方式1-001-39到43:各种方式 0 - 1-001-29 制版計數器 B4 /LG 0 -1-001-30 制版計數器 A4-L / LT-L 0 -1-001-31 制版計數器 A4 / LT 0 -1-001-32 制版計數器 B5-L 0 -1-001-33 制版計數器 B5 0 -1-001-34 制版計數器其它尺寸 0 -1-001-35 制版計數器圖像上下移動 0 -1-001-36 制版計數器圖像左右移動 0 -1-001-37 制版計數器短紙版 0 -1-001-38 制版計數器圖像旋轉 0 -1-001-39 制版計數器特种紙 0 -1-001-40 制版計數器標准紙 0 -1-001-41 制版計數器厚紙 0 -1-001-42 制版計數器自設1紙 0 -1-001-43 制版計數器自設2紙 0 -1-001-44 制版計數器同人數 0 -1-001-45 制版計數器按班級 0 -1-001-46 制版計數器自設分班 0 -1-001-47 制版計數器工作分隔器 0 -1-001-48 制版計數器連續 0 -1-002-1 印件總數計數器印件計數器‘-L’:直送 0 -1-002-2 可重置印件計數器 0 1-21-002-3 印件計數器彩色印筒 0 -1-002-4 印件計數器尺寸超過A3 / DLT 0 -1-002-5 印件計數器A3 / DLT 0 -1-002-6 印件計數器B4 / LG 0 -1-002-7 印件計數器 A4-L / LT-L 0 -1-002-8 印件計數器 A4 / LT 0 -1-002-9 印件計數器 B5-L 0 -1-002-10 印件計數器 B5 0 -1-002-11 印件計數器 A6-L 0 -1-002-12 印件計數器尺寸小于A6-L 0 -1-002-13 印件計數器其它尺寸 0 -1-003 紙版卷放入次數計數器 0 -1-004 卸版次數計數器 0 -1-005 油墨泵動作次數計數 0 -1-006 紙版用完次數計數器 0 -1-007 油墨用完計數器 0 -1-008 廢版盒滿裝次數計數器 0 -1-020 自動送稿器使用次數計數器 0 -1-021 固定掃描器使用次數計數器 0 -1-030-1 代碼下制版計數器:代碼1 每個操作員代碼下的制版計數器和印件計數器。

基士得耶5410C复印机故障维修代码

基士得耶5410C复印机故障维修代码

基士得耶5410C复印机故障维修代码SP模式检查电气数据改变模式维修程序模式的操作进入和退出SP模式1、按以下顺序方法1:还原键(clearmodes/recovery)+1+0+7+清除键(clear/stop)3秒以上方法2:还原键+清除键+合键+#键2、显示出SP1号3、退出SP模式按还原键即可使用SP模式用数字键键入想要的菜单号然后按Enter键2—3卸版电机2—6真空风扇电机2—7气刀风扇电机2—9制版计数器2?0纸计数器2—12墨泵电机2—14压力释放电磁铁2—21曝光灯(氙气)2—22裁切刀电机:正方向转动2—23裁切刀电机:原位转动2—24裁切刀电机:负方向转动2—27主电机:到印筒原位2—28主电机:到制版位置2—36纸版进送电机2—37纸版进送电机2—41热敏头信号输出(VHD信号)2—42送纸离合器2—44纸版夹电机:关闭2—45纸版夹电机:打开2—46压缩板电机:限制2—47压缩板电机:原位2—48主电机:30RPM2—49主电机:60RPM2—50主电机:90RPM2—51送纸电机:30RPM2—52送纸电机:60RPM2—53送纸电机:90RPM3—1固件后缀信息3—4全部的指示灯开启3—5打印测试图形3—6油墨检测6—40油墨检测调整6—41纸版用完传感器调整6—42图像调整图形打印以上按下后并保持住制版键来开始测试,释放键停止测试基士得耶5410C的维修表SP模式检查电气数据改变模式维修程序模式的操作进入和退出SP模式1、按以下顺序方法1:还原键(clearmodes/recovery)+1+0+7+清除键(clear/stop)3秒以上方法2:还原键+清除键+合键+#键2、显示出SP1号3、退出SP模式按还原键即可使用SP模式用数字键键入想要的菜单号然后按Enter键2—3卸版电机2—6真空风扇电机2—7气刀风扇电机2—9制版计数器2—10纸计数器2—12墨泵电机2—14压力释放电磁铁2—21曝光灯(氙气)2—22裁切刀电机:正方向转动2—23裁切刀电机:原位转动2—24裁切刀电机:负方向转动2—27主电机:到印筒原位2—28主电机:到制版位置2—36纸版进送电机2—37纸版进送电机2—41热敏头信号输出(VHD信号)2—42送纸离合器2—44纸版夹电机:关闭2—45纸版夹电机:打开2—46压缩板电机:限制2—47压缩板电机:原位2—48主电机:30RPM 2—49主电机:60RPM 2—50主电机:90RPM 2—51送纸电机:30RPM 2—52送纸电机:60RPM 2—53送纸电机:90RPM 3—1固件后缀信息3—4全部的指示灯开启3—5打印测试图形3—6油墨检测6—40油墨检测调整6—41纸版用完传感器调整6—42图像调整图形打印以上按下后并保持住制版键来开始测试,释放键停止测试E-06:代码含义为:主电机锁定,机器停止运转!机器在正常运转时,如果因外部阻力、电机本身或者检测不正常都会造成机器出现E-06代码!出现代码时状态:1.开机出现;原因及解决方法:开机几秒后就出现,这样的情况比较少见,一般有四个方面会出现:①电机坏或电机电极碳刷磨损;②电源板损坏(无电机供电电源);③控制板损坏(无运转动作);④主板故障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基士得耶5300维修技术代码
4. 维修表
4.1 维修呼叫代码
*:C237机型独特的状态代码。

编号说明/定义要检查的地点
E-00 钳位器电机故障
钳位器电机开启后,MPU在1.2秒内探测不到纸版钳位器的位置传感器信号(开启或关闭着)。

钳位器驱动有机械干扰
纸版钳位器传感器
钳位器电机
钳位器驱动机构
E-01 切纸机故障
切纸机电机开启后,切纸机HP传感器在3秒内没有开启。

若纸版在制做的纸版结束时没有被切割。

使用鼓纸版探测传感器检查鼓刚回到原位上时纸版是否覆盖了在鼓布遮帘的尾端部位的黑色盖板。

在此情况下,一旦关闭电源,就清除SC。

纸版切割发生出错
切纸机开关
切纸机电机
切纸机驱动机构
E-02 纸台驱动故障
纸台电机开启后,纸高度传感器或台子下降限制传感器在7秒内没有开启。

纸台驱动电机纸高度传感器或台子下降限制传感器
纸台驱动有机械干扰
E-04 热敏头过热
当按下Start键时,热敏头的温度大于54°C。

热敏头
热敏头的热敏电阻(短路)
等待热敏头冷却
E-06 主电机锁定
主电机开启后,CPU在2秒内探测不到进送开始计时传感器信号,或者传感器仍开启超过0.5秒。

主电机
接通主电机
进送开始计时传感器
鼓驱动有机械干扰
E-09 热敏头热敏电阻
热敏电阻输出电压(CN109-A1) 超过4.9伏。

热敏头的热敏电阻
热敏头的连接器
E-10 热敏头的驱动故障
CPU探测到热敏头驱动电路里有异常情况。

热敏头
MPU
热敏头连接器和导线束
4-1
编号说明/定义要检查的地点
E-12 压力板电机故障
压力板电机开启后,在4秒内没有探测到压力板原位传感器信号。

压力板驱动有机械干扰压力板电机
压力板HP传感器
E-13 扫描仪故障
扫描后扫描仪电机移回到原位超过7秒后,没有开启扫描仪原位传感器。

电源开启4秒内扫描仪没能离开原位。

当离开时扫描仪在2秒内不能返回到原位。

扫描仪机械干扰
不良的扫描仪HP传感器
E-14 IPU出错
在MPU里,信号传输发生出错(从IPU上)。

MPU
*E-21 出纸计时传感器保持关闭
在激活纸版排出位置传感器之前,没有激活出纸计时传感器。

出纸计时传感器
*E-22 第二进送计时传感器保持关闭
在激活出纸计时传感器之前,没有激活第二进送计时传感器。

第二进送计时传感器
*E-23 纸版排出位置传感器保持关闭
在激活进送开始计时传感器之前,没有激活纸版排出位置传感器。

纸版排出位置传感器*E-24 进送开始计时传感器保持关闭
在激活第二进送计时传感器之前,没有激活进送开始计时传感器。

进送开始计时传感器。
