基士得耶速印机维修代码 常用打码
基士得耶
基士得耶代码一览表（2715/2721）数码机1502/1802的安装环境要求：环境温度：〈1500 通风：≥30³m/小时灰尘〈0.07mg/m3 远离腐蚀性气体强烈震动水平度：前后左右〈5mm 电压：220V—240V 50HE/60HZ 7A 检查：盖板、保用系统参数程序：1、撕下粘胶带。
2、打开前门并卸下粉瓶支架3、打开右门，并卸下PCV （感光鼓单元）4、把PCV 分成两个部分（5个螺钉）前1上2后2个5、均匀地倒入显影剂（1袋）全部倒入6、重新组装PCU7、摇动粉瓶几次8、旋下瓶盖，放入支架中9、固定支架10、拉出纸盘，装入纸张，选择相应纸型。
11、ADF压板12、插电源，开启开关，TD初始化。
SP2-21413、UP（用户模式）用户工具键14、做一张副本15、SP 7—825 DK初始化总计数器只能复位一次（张数）LCD显示器ADF安装：1、附件检查①标尺倒板②DF曝光玻璃③双头螺丝2个④旋钮螺丝⑤原稿尺寸贴纸2个⑥螺丝刀安装程序：①撕下胶带②卸下左标尺③安装DF曝光玻璃（白点朝下）④安装标尺导板⑤粘上原稿尺寸⑥安装两个双头螺丝⑦安装DF 安装螺丝（2个）固定DF ⑧把电缆线连复印机上⑨打开开关⑩通过DF做一副本（左右）PM：执行PM 请PM计数器 SP7—864 只能一次 PM周期 60K 鼓显影剂充电辊清洁充电辊毛刷分离爪热辊 2PM 压辊衬套分离爪（定影）原理模拟机数码机充电 - -色粉 + -显影 - -载体 - +占内存小数码光照黑处模拟似反光3222/32271、BICU（基本引警及图像控制单元）2、IOB板3、SBU传感传板单元4、母板主要连打印扫描5、零箱位：对偶数像素匹配奇数像素调节黑电子6、信号放大图像处理单元（IPU）A：自动黑边的修正①白电瓶修正读白板②黑电瓶修正关闭末端32条像素，白线条补偿（压板）黑线条（ADF） B：扫描仪的伽马修正⒈非自动曝光ID线性（NAE）修正的图像数与原稿浓度成比例⒉自动曝光ID线性（AE）在某种程度上消除图像数据的背景其余的图像此据与原程浓度比反例⒊反射率ID线性是用来修正图像数据⒋消除的背景（SP）完全消除背景区域，并修正其余的图像数据与原稿浓度成比例⒌过滤增强所选原稿模式想要的品质 MTF 文字/状态⒍放大 ADF模式的发射法 ADF在放大电路上产生一个反射镜图像LIFO（后进先出）压板 FIFO（先进先出）⒎ID 伽马修正基于所选择的原稿类型，机器自动的选择最恰当的ID 修正和操作面板设置ID设定值，SP4-940⒏在标处理灰标处理：8位图像数据转换成2位数据，4个浓度等级脉冲宽度调制形式激光一极管脉冲定位激光二极管电源/脉冲宽度的调制⒐二值化处理 8位图像数据转化成1位恒定调值动态调值每条像素的调值取决于周围的像素⒑误差扩散处理减小半色调浓和淡区域之间的比率差值 SF4—929—1⒒高频振动（照片）每条像素与高频振动矩阵的相同位置上的像素作比较。
理光780C一体机速印机基士得耶5410一体机速印机印刷机维修代码
理光780C一体机速印机基士得耶5410一体机速印机印刷机维修代码基士得耶5410C一体机维修程序模式的操作进入和退出SP模式1、按以下顺序方法1：还原键(clearmodes/recovery)+1+0+7+清除键（clear/stop）3秒以上方法2：还原键+清除键+合键+#键2、显示出SP1号3、退出SP模式按还原键即可使用SP模式用数字键键入想要的菜单号然后按Enter键2—3卸版电机2—6真空风扇电机2—7气刀风扇电机2—9制版计数器2—10纸计数器2—12墨泵电机2—14压力释放电磁铁2—21曝光灯（氙气）2—22裁切刀电机：正方向转动2—23裁切刀电机：原位转动2—24裁切刀电机：负方向转动2—27主电机：到印筒原位2—28主电机：到制版位置2—36纸版进送电机2—37纸版进送电机2—41热敏头信号输出（VHD信号）2—42送纸离合器2—44纸版夹电机：关闭2—45纸版夹电机：打开2—46压缩板电机：限制2—47压缩板电机：原位2—48主电机：30RPM2—49主电机：60RPM2—50主电机：90RPM2—51送纸电机：30RPM2—52送纸电机：60RPM2—53送纸电机：90RPM3—1固件后缀信息3—4全部的指示灯开启3—5打印测试图形3—6油墨检测6—40油墨检测调整6—41纸版用完传感器调整6—42图像调整图形打印郑州科信理光JP2800/3800/3000一体机印刷机部分报错代码分析以下是理光JP2800/3800/3000一体机印刷机的部分报错代码的解释，不对之处请大家批评指正。
E-00 纸版夹出错E-01 裁切刀出错E-02 纸台驱动出错E-04 热敏头过热E-06 主电机出错E-09 热敏头热敏电阻开路E-12 压缩板出错E-13 扫描仪出错E-15 操作面板出错E-16 送纸控制出错E-17 印筒热敏电阻开路E-18 印筒过热E-21 出纸时序传感器出错E-22 第二进送时序传感器出错E-23 卸板位置传感器（印筒原位）出错E-24 进送开始时序传感器出错太原理光JP2800/理光JP2810/理光JP3800/JP3810一体机油墨版纸一体速印机油墨版纸一体油印机油墨版纸电话：86-0371-******** 公司网址货可到山西湖北陕西安徽江苏山东全省各个县各个市货到付款理光JP2800一体机维修/JP2810一体机维修/理光JP3800一体机维修JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机版纸油墨JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机压力辊JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机传感器JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机钢网JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机纱网JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机搓纸轮JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机滚筒齿轮JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机离合器JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机皮带JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机裁纸刀JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机打印头热敏头JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机版纸夹JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机主板主控板JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机电源板JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机维修代码：JP2800/JP2810P/JP3800/JP3810P一体速印机印刷机错误代码：理光2430C 版纸DX2430MC 黑色油墨DX3442CVT-2100/ 2200/2250 5327/ 5329VT/G1(B4) VT/CP12 600CCSS-860/ 890/930 5305 5230SS/T3(B4)CP5000/G5200 G2 CP16CP5300/5310P G3 CPT3CP5425C/5435P G3 CPT3/CPT6CP5428C/5438C G4 CPT3/CPT6CP5410C/JP780C G5/JP-7MC CPT5/JP-7CP6254C G11 CPT11CP5450C G13 CP15CP5500C/P G18 CP18NCP6300C/JP785C G55/JP-75MC CPT7/JP-14CP6300C/DX3440C G7 CPT7CP6301C/JP3442C CP6301MC/JP3442MC CP6301C/JP3442CCP6401C/DX4443C G9/HQ-35MC CPT11/HQ-40CCP6450C/DX4542C G11/HQ-40LC CPT11/HQ-40CCP6451C/DX4543C G11/HQ-40LC CPT11/HQ-40CCP5327/5329/5323 G1/VT CP12/VT 信息条形码:45997910521082269。
基士得耶、理光印刷机故障代码
上载的NVRAM数据不是机器所要的数据。 闪ROM的数据不完整。 主开关没有关闭超过6秒。
基士得耶、理光印刷机故障代码
代码 故障描述 故障详细说明 开启纸版夹电机后，MPU在3.0秒内不能检测到纸 版夹位置传感器的信号(打开或关闭)。 开启裁切刀电机后，裁切刀HP传感器在3秒内没 有开启。 开启纸台电机后，纸高传感器或台子下限传感器 在7.5秒内没有开启。 开启 纸高传感器1或2后，纸高传感器1或2在1秒内没 有开启。 CPU从热敏头上检测到异常ID信号。 按下Start键时，热敏头的温度大于65℃。 开启主电机后，CPU在5.0秒内不能检测缷版位置 传感器（印筒原位）的信号。 热敏电阻的输出电压超过4.432伏。 CPU从热敏头能量控制脉冲上检测到异常ID信号 。 初始化时压缩板原位传感器在6秒内没有开启。 开启主形状时，压缩板有位传感器和压缩板限位 传感器都开启。 压缩缷版时，压缩板限位传感器在4.5秒内没有开 启，压缩板原位传感器没有关闭。 扫描后，扫描仪电机移回原位超过10秒后没有开 启扫描仪原位传感器。 电源开启2秒内扫描架没能离开原位。 刚开启电 源后，在扫描架离开2秒内不能返回到原位。 MPU产生信号传输出错（出自IPU）。 在MPU中产生信号传输出错（从操作面板上） 在MPU中产生信号传输出错（从送纸控制部分 上） 热敏电阻电压超过4.9伏。 当按下“启动”键时，印筒的温度大于54度 在激活纸版排出位置传感器之前，没有激活出纸 计时传感器。 激活缷版位置传感器之前没有激活第2送纸开始传 感器。 激活送纸开始时序传感器之前没有激活缷版位置 传感器。 激活第2送纸时序传感器之前没有激活送纸开始时 序传感器。 CPU检测到热敏头的异常ID信号。 具体故障部位 纸版夹驱动 纸版版夹传感器纸版夹电机 MPU板 主电机编码器 缷版位置传感器 裁切刀驱动 裁切刀开关 裁切刀电机 纸台驱动电机 纸台电机 纸高传感器1或2 台子下限传感器 齿轮 纸台弹簧 热敏头 MPU 过热（等待热敏头冷却） 热敏头 主电机驱动 主电机 主电机板 缷版位置传感器 热敏头的热敏电阻 热敏头的接头 热敏头的接头 热敏头 MPU 压缩板驱动 压缩板电机 板子位置传感器 缷版出错 扫描架驱动 扫描架HP传感器 扫描架电机 扫描架钢丝滑落 MPU 操作面板 MPU MPU 热敏电阻连接器 热敏电阻 印筒过热 热敏电阻 出纸计时传感器 印筒传感器 触杆 印筒传感器 触杆 印筒传感器 触杆 不同的热敏头 MPU 热敏头的接头断开 更换MPU 更换MPU 更换MPU 自动关机开关不良 自动关机形状的接头断开
基士得耶维修SP模式
2-51送纸电机：30RPM
2-52送纸电机：60RPM
2-53送纸电机：90RPM
3-1固件后缀信息
3-4全部的指示灯开启
3-5打印测试图形
3-6油墨检测
6-40油墨检测调整
6-41纸版用完传感器调整
6-42图像调整图形打印
按Clear Modes/Reco来自eery退出模式 常用调整如下：
垂直倍率调整：SP30、36
中心位置调整：SP31、37 例：输入0.9MM,输0、9然后#确认
先端空白量：SP33
先端对位：SP26、38
印筒型号选择：SP15
自我打印：SP90 查热敏头之前或之后的问题
热敏头电压输出：SP131-41 调板子上电阻改变
基士得耶一体机进入维修SP模式
方法一：方式清除-1-0-7-清除/停止（键按住3秒以上）
方法二：方式清除-清除/停止-省墨-输入（#） 销中国的机子用合并两份原稿键代替省墨键
方法三：同时按启动键+清除/停止键+#键 并开机，关机退出
用户可进入的带*号的SP方法：方式清除-清除/停止键按3秒
2-27主电机：到印筒原位
2-28主电机：到制版位置
2-36纸版进送电机
2-37纸版进送电机
2-41热敏头信号输出（VHD信号）
2-42送纸离合器
2-44纸版夹电机：关闭
2-45纸版夹电机：打开
2-46压缩板电机：限制
2-47压缩板电机：原位
2-48主电机：30RPM
2-49主电机：60RPM
使用SP模式
用数字键键入想要的菜单号然后按Enter键
基士得耶故障代码

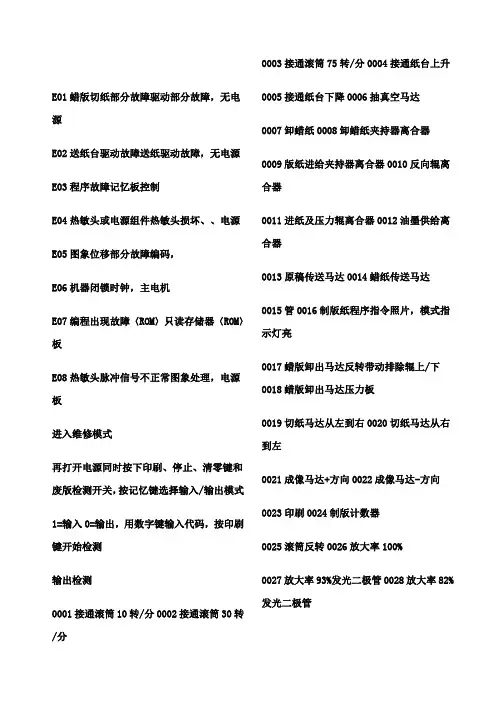

E01 蜡版切纸部分故障驱动部分故障，无电源E02 送纸台驱动故障送纸驱动故障，无电源E03 存储器程序故障记忆板控制印刷电路板E04 热敏头或电源组件热敏头损坏、热敏电阻、电源E05 图象位移部分故障编码连接器，编码器E06 机器闭锁时钟脉冲发生器，主电机E07 编程出现故障〈ROM〉只读存储器〈ROM〉板E08 热敏头脉冲信号不正常图象处理电路板，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入 0=输出，用数字键输入代码，按印刷键开始检测输出检测0001 接通滚筒 10转/分 0002 接通滚筒30转/分0003 接通滚筒 75转/分 0004 接通纸台上升0005接通纸台下降0006抽真空马达0007 卸蜡纸离合器 0008 卸蜡纸夹持器离合器0009 版纸进给夹持器离合器 0010 反向辊离合器0011 进纸及压力辊离合器 0012 油墨供给离合器0013 原稿传送马达 0014 蜡纸传送马达0015 荧光灯管 0016 制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019 切纸马达从左到右 0020 切纸马达从右到左0021 成像马达+方向 0022 成像马达-方向0023印刷计数器0024制版计数器0025 滚筒反转继电器 0026 放大率100%发光二极管0027 放大率93%发光二极管 0028 放大率82%发光二极管0029 放大率71%发光二极管 0030 滚筒10转/分0032 ADF驱动马达 0033 原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充2009-09-30 12:29基士得耶5200复合机维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的传感器或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。
基士得耶故障代码
E01蜡版切纸部分故障驱动部分故障，无电源E02送纸台驱动故障送纸驱动故障，无电源E03程序故障记忆板控制E04热敏头或电源组件热敏头损坏、、电源E05图象位移部分故障编码，E06机器闭锁时钟，主电机E07编程出现故障〈ROM〉只读存储器〈ROM〉板E08热敏头脉冲信号不正常图象处理，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入0=输出，用数字键输入代码，按印刷键开始检测输出检测0001接通滚筒10转/分0002接通滚筒30转/分0003接通滚筒75转/分0004接通纸台上升0005接通纸台下降0006抽真空马达0007卸蜡纸0008卸蜡纸夹持器离合器0009版纸进给夹持器离合器0010反向辊离合器0011进纸及压力辊离合器0012油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019切纸马达从左到右0020切纸马达从右到左0021成像马达+方向0022成像马达-方向0023印刷0024制版计数器0025滚筒反转0026放大率100%0027放大率93%发光二极管0028放大率82%发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充??2009-09-3012:29基士得耶5200维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。
基士得耶一体机维修代码
基士得耶一体机维修代码(2008-11-24 16:31:37)标签：杂谈测试代码：进入维修模式--在打开电源同时按住“印刷启动”“停止”“消除”键，按“存储”键选择输入/输出--1=输入 0=输出输出1 输稿器马达启动2 原稿压力电磁铁3 卸板马达启动4 压板马达启动5 转向辊离合器6 抽风扇马达启动7 吹风刀马达启动 8 钥匙计数器正计数9 纸板计数器正计数 10 总计数器正计数11 供墨电磁铁吸合 12 滚筒锁定电磁铁吸合13 印刷压力电磁铁吸合 14 进纸电磁铁吸合15 纸板夹上板电磁铁吸合 16 纸板夹卸板电磁铁吸合17 卸板电磁铁吸合 18 纸台电机下降19 纸台电机上升 20 主电机倒转继电器吸合21 暴光灯亮 22 裁纸电机从前移到后23 裁纸电机从后移到前 24 图象电机向正方向旋转25 图象电机向负方向旋转 26 滚筒10rpm转动27 滚筒20rpm转动 28 滚筒60rpm转动29 滚筒75rpm转动 30 滚筒90rpm转动31 滚筒105rpm转动 32 滚筒120rpm转动33 送稿电机启动 34 进板电机启动35 热敏头供电 36 所有指示灯全亮37 分页器送标签纸 38 以10rpm速度印刷39 送稿器模拟送稿输入1 输稿器安全开关2 第一原稿传感器3 第二原稿传感器4 原稿对位5 纸用完传感器6 纸台下限传感器7 纸台高度传感器 8 右侧裁剪开关9 左侧裁剪开关 10 纸板曲张传感器11 无纸板传感器 12 油墨检测13 彩色滚筒 14 滚筒安全传感器15 卸板传感器 16 压板上限传感器17 压板下限传感器 18 废纸盒开关19 废纸盒满传感器 20 第一出纸传感器21 第二出纸传感器 22 印刷压力传感器23 滚筒第一原位传感器 24 滚筒第二原位传感器25 纸板裁剪位置传感器 26 钥匙计数器装进。
各类复印机维修代码和故障代码和进入方式
各类复印机维修代码和故障代码和进入方式————————————————————————————————作者：————————————————————————————————日期:ﻩ佳能3050调整代码调整方式＊３*用复印浓度键选择屏幕号,用数字键输入设定值,用 * 键注册所设定值００ AELIL 在AＥ测光时光量调整设定值减小,复印品变淡操作/检验方式 * 4 *０6 DEV-RＥS 黑色显影器退齿合／CD单元齿合０8 ＡE-ADＴAE扫描浓度０9 ERRＯR Ｅ０0１，E002，E00３清除10 RＡMINT RＡM数据初始化基士得耶复印机通用代码进入步骤:１.打开复印机电源；2.输入10８7××××数码；3.按计数器键；4.输入代码(下面介绍的代码);5．按复印键。
代码/功能：01/将模拟工作方式恢复到通常工作方式0２/改变复印总计数０3/检查并更改维护保养周期04/检查并更改维护保养的次数记录０5/出示所有的显示内容(配页器显示除外）０6/检查和更改选择开关(1)更换W／S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(４)取消招唤维修(5)关闭卤素灯(当执行模拟10与１1时)（6)连续复印（７)自动地更换纸盒０7／取消预热(预热被强制终止）08/接通卤素灯09/鸣响乐曲10/不用纸张,模拟A４纸复印1１/不用纸纸,模拟A3纸复印１2/接通加热器1３/接通所有空白灯并启动驱动电机14／储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关3０/接通主充电器40/接通驱动电机和投放显影剂佳能NP-3８25自诊代码E0０0热敏电阻(ＴＨ1)TH1输出在电源ON后１0０秒内达不到100度加热器(H1）热保险(ＦU2）SSRE00１DC控制器PCB热敏电阻TＨI的输出超过2００度SSRDＣ控制器PCBＥ00２热敏电阻在THI达到100度后,１00秒内未达到17０度加热器在THI达到1７0度后40秒内输出未达到1７5度热保险DC控制器Ｅ003 预热后ＴＨＩ输出降至15０度以下E010主马达(M2)在主马达驱动信号产生后，主马达(DMDEＡD)保持为"1"达１秒马达驱动器PCBE022ＤC控制器PCB在选择里显影器后,CＤ单元保持啮合状态达1.６秒,显影啮合传感器(ＰS３)为"1"显影器啮合传感器DC控制器PCB在CD单元被选择后,黑色显影器保持啮合达1．６秒E030计数器(CNT1）如当计数器ＯN时，计数器驱动信为"0"则正常．如当计数器ＯＦF时，计数器驱动信号为＂1"则正常ＤＣ控制器PCＢE2０2曝光系统马达（PM1）在电源ON后,10秒内曝光系统初始动作未能完成曝光系统原始位置传感器在以下情况下将没有错误码显示,但操作面板上所有键均被锁住AE 后退动作在3秒内未完成，在曝光后5秒内,后退动作未能完成E20４曝光系统马达（ＰＭ１）在电源OＮ以后1０秒内曝光系统初始动作未能完成.DC控制器PCB曝光系统原始位置传感器在曝光后5秒内前进动作未能完成Ｅ21０镜头原始位置传感器（PS4)开始起始旋转过2０秒后将镜头镜头马达(M3)镜头电缆定位到ＤIRＥCＴ复印位置的操作未完成.ＤＣ控制器PＣB按下CＯＰYSTART键１5秒后，设定复印倍率的操作仍未完成E220曝光灯(LＡ1)在曝光灯ON的同时LＡOＮ未变成＂1＂,在曝光灯OＦF 同时ＬAOＮ未变成＂0"Ｅ240DＣ控制器PCB在主动CPU(Q10１)和从动CPU（Q102Q１０３)之间出现通讯错误E40１供纸马达（Ｍ２）供纸马达(MＵ）主轴上装有一标志，参照此标志遮断供纸辊传感器(Ｓ3）可以对Ｍ1的旋转进行监控．供纸辊传感器(Ｓ3)如果Ｓ3在1秒内不能进行ON/OＦF两次以上,则显示此码E402传送带马达M1带时钟脉冲在2００MS内低于规定值传送带马达时钟传感器(Ｓ4)E４04排纸马达（M3）排纸马达时钟在２00ＭS内低于规定值排纸马达时钟传感器(2）E4１１原稿传感器（S6）无纸时传感器输出为２.３Ｖ以上定位纸传感器（S7)Ｅ710DC控制器PCB当电源开关ON时，IPC（Ｑ108)无法初始化E712DＣ控制器PCB与ＤF的通讯错误不能被清除DF控制器PCBDC电缆理光FT复印机故障代码表故障代码故障原因１1 曝光灯不正常或短路21 扫描定位检测器未启动２３无同步起始信号２４无扫描定位信号,扫描驱动马达未动作28 镜头定位检测器未启动２９镜头定位检测器未复位2A 第一扫描锁定位检测器未启动2B 第一扫描锁定位检测器未关闭2C 扫描马达速度异常过快２Ｄ扫描马达速度异常过慢３1 感光鼓温度检测器失常３2 碳粉浓度检测器失常４１上卡匣提升检测故障4３下卡匣提升检测故障5３定影温度检测器失常5４定影单元不能预热55 定影单元温度太高５6 定影单元温度太低６1 脉冲发生器电路失常７0 碳粉回收瓶满７１硅油用完81 反转单元故障９1 总计数器不动作９3 光学回路板至主板讯号失常以上理光FＴ系列故障代码于不同机型其代码略有增减。
基士得耶复印机通用代码
基士得耶复印机通用代码进入步骤：1.打开复印机电源；2.输入1087××××数码；3.按计数器键；4.输入代码(下面介绍的代码)；5.按复印键。
代码/功能：01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换W/S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸张，模拟A4纸复印11/不用纸纸，模拟A3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂静电复印机卡纸故障原因分析静电复印机在工作过程中常常出现卡纸故障，机器输纸部件的机械磨损也会造成输纸能力的下降。
一旦发生卡纸故障，就会发出停机指令。
为能迅速查出卡纸的部位，现按走纸的部件顺序，分析可能卡纸的原因，供大家参考。
1、对位辊磨损及驱动离合器损坏对位辊是复印机纸张搓出纸盒后，带动纸张前进对位的硬橡胶辊，分别位于纸张的上下两侧。
对位辊磨损后会使纸张前进速度减慢，纸张会经常卡在纸路中段。
对位辊驱动离合器损坏使辊无法旋转，纸张无法通过，出现这种情况，应更换新的对位辊或做相应处理。
2、纸路传感器故障纸路传感器多设在分离区、定影器出纸口等处，采用超声波或光电元器件对纸张的通过与否进行检测，如传感器失灵就无法检测到纸张的通过情况。
纸张在前进中，当碰触传感器运输的小杠杆，阻断了超声波或光线，从而检测出纸张已通过，发出进行下一步程序的指令。
如果小杠杆转动失灵，就会阻止纸张前进，从而造成卡纸故障，故应检查纸路传感器是否正确动作。
基士得耶5490+C235速印机维修手册
5490ºû-פâ¥U(É󾹫¬¸¹¡G C235)1. 总信息1.1 C235和C299机型之间的实质差异编号项目备注1 新油墨和纸版在本机型中对600dpi使用了新的供应物品2 送版控制电机使用制板单元中的电机(送版控制电机) 而非纸版进送离合器来改进送版的可靠性3 防静电辊用在制版单元中的是防静电辊而非毛刷这防止纸版进送不良以及更有效地去除静电4 纸版检测传感器贴块横跨整个鼓的宽度这帮助防止比Pearl纸版更易损坏的兰宝石纸版的损坏5 优质刮板已添加了优质的刮板这确保即使机器长久未使用后第一张印品有足够的油墨浓度6 油墨检测针为改进油墨检测针的效力已经重新设计了它7 新的金属网和织物网单鼓网和高密度的金属网帮助均匀地涂墨有效地生产出均匀优质印品8 分离垫对于纸类型自动选择最适合的分离垫这对所有的纸类型改进其可靠走纸9 侧栏板锁定杆在走纸台上的侧栏板上已增加了侧栏板锁定杆这确保良好走纸的正确纸定位10 走纸台可以加长走纸盘来用于大尺寸纸从走纸台的边缘可以容易地拉出延长部分11 纸夹使用了新设计的纸夹此机型可在厚纸模式上夹纸12 接纸单元使用了新设计的接纸单元出纸单元上的纸拾取板的材料和形状已被改动从而改善了接纸此机型可在厚纸模式上夹纸13 接纸台使用了新设计的接纸台可以拆叠该机型的接纸台编号 项目 备注14 送稿器使用了新设计的送稿器15 扫描仪单元使用了新设计的扫描仪单元16 PSU MPU I/O 板热敏头内存板未使用热敏头电源板热敏头电源板的功能包括在PSU 中在PSU 上调节热敏头电源的调节使用了新设计的MPU 未使用接口板接口板的功能包括在MPU 中使用了新设计的I/O 板未使用作业分离板作业分离板的功能包括在I/O 板中使用了新设计的600 dpi 热敏头C235机型含有的内存板作为标准设备1.2 规格型式座台式纸版处理配有600 dpi热敏头的数字式制版扫描(像素密度)600 dpi电荷耦合装置印刷过程全自动单印筒蜡纸系统原稿类型单张 / 书本压板方式原稿尺寸最大304.8×432mm [12.0”×17.0”]厚度不到30mm重量不到10Kg自动送稿器方式原稿尺寸最大297×864mm [11.6”×33.8”]最小148×210mm [5.8”×8.2”]原稿重量40-128g/m2 [10-34lb]自动送稿器容量50张(用22 lb或80g/m2纸)缩放比例英制其它等倍 100% 100%缩小65% 71%74% 82%77% 87%93% 93%放大 121% 115% 129% 122% 155% 141%微调 50-200% (一檔1%) 压板模式50-200%(一檔1%) 自动送稿模式直接缩放50-200% (一檔1%)图像方式文字文字 / 照片照片铅笔淡色印刷面积公制印筒的机型(20°C / 65%RH) 290mm×410mm英寸印筒的机型290mm×420mm [11.4”×16.5”]有可选的A4尺寸印筒的机型290mm×204mm [11.4”×8.0”]边缘留白先端8mm (图像移动方式中的 “0”位置)尾端2mm打印纸规格最小70mm×148mm [2.8”×5.9”]最大325mm×447mm [12.7”×17.6”]打印纸重规格47.1g/m2到209.3 g/m2 [12.5lb到55.6lb]印刷速度607590105120张 / 分钟(五檔)纸版处理时间压板方式31秒以内 (A3纸)25秒以内 (A4纸)自动送稿器方式34秒以内 (A3纸)28.5秒以内 (A4纸)废版盒容量70张废版A3尺寸(正常情况下)两侧定位±10mm垂直对位可调范围公制印筒的机型±10mm英寸印筒的机型±10mm供纸台容量 1000张 (80g/m2 / 20 lb)接纸台容量 1000张 (80g/m2 / 20 lb)电源 110 / 120V50 / 60Hz 2.5A220-240V50 / 60Hz 1.5A最大耗电功率 110/120V机型260W220-240V机型240W噪音(在操作位置上) 印刷速度为60rpm时58dB印刷速度为90rpm时61dB印刷速度为120rpm时64dB重量 105kg [231lb]装上自动送稿器时114kg [251lb]尺寸纸盘关上时625mm×700mm×574mm装上自动送稿器时625mm×700mm×684mm纸盘打开时1405mm×700mm×574mm装上自动送稿器时1405mm×700mm×684mm纸版型式热敏纸版筒类型320mm宽140米 / 卷产率255张 / 卷 (A3纸)印刷寿命2,000次印刷纸版存放条件温度0°C到40°C湿度10%到95%RH推荐的最长存放时间自生产日期算起一年注意避免存放在受到入射阳光照射处油墨型式 1000ml盒装型供应的颜色有黑红蓝绿棕色紫色黄色深蓝色栗色深青色橙色灰色紫罗兰猎装绿深酒红金色油墨存放条件温度-5°C到40°C(最佳状况15°C到25°C)湿度10%到95%RH(最佳状况20%到70%RH)推荐的最长存放时间自生产日期算起18个月避免存放在受到入射阳光照射处供应的选购件有• A3印筒• A4印筒•输稿器•钥匙计数器• PC控制器•分页器•压板4.3 呼叫维修代码代码内容出现的状态可能的原因SC01-00 MPU NVRAM数据错误下载新固件后，NVRAM数据不正常•程序下载出错• NVRAM不良SC01-01 MPU板的闪存出错闪存不能下载数据时•闪存不良扫描仪电机锁死(原位传感器关闭) 扫描仪离开原始位置后，超过7秒仍未能复位。
基士得耶故障代码
E01 蜡版切纸部分故障驱动部分故障，无电源E02 送纸台驱动故障送纸驱动故障，无电源E03 存储器程序故障记忆板控制印刷电路板E04 热敏头或电源组件热敏头损坏、热敏电阻、电源E05 图象位移部分故障编码连接器，编码器E06 机器闭锁时钟脉冲发生器，主电机E07 编程出现故障〈ROM〉只读存储器〈ROM〉板E08 热敏头脉冲信号不正常图象处理电路板，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入 0=输出，用数字键输入代码，按印刷键开始检测输出检测0001 接通滚筒 10转/分 0002 接通滚筒30转/分0003 接通滚筒 75转/分 0004 接通纸台上升0005接通纸台下降0006抽真空马达0007 卸蜡纸离合器 0008 卸蜡纸夹持器离合器0009 版纸进给夹持器离合器 0010 反向辊离合器0011 进纸及压力辊离合器 0012 油墨供给离合器0013 原稿传送马达 0014 蜡纸传送马达0015 荧光灯管 0016 制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019 切纸马达从左到右 0020 切纸马达从右到左0021 成像马达+方向 0022 成像马达-方向0023印刷计数器0024制版计数器0025 滚筒反转继电器 0026 放大率100%发光二极管0027 放大率93%发光二极管 0028 放大率82%发光二极管0029 放大率71%发光二极管 0030 滚筒10转/分0032 ADF驱动马达 0033 原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充 ??2009-09-30 12:29基士得耶5200复合机维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的传感器或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。
基士得耶故障代码
基士得耶故障代码 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】E01蜡版切纸部分故障驱动部分故障，无电源E02送纸台驱动故障送纸驱动故障，无电源E03程序故障记忆板控制E04热敏头或电源组件热敏头损坏、、电源E05图象位移部分故障编码，E06机器闭锁时钟，主电机E07编程出现故障〈ROM〉只读存储器〈ROM〉板E08热敏头脉冲信号不正常图象处理，电源板进入维修模式再打开电源同时按下印刷、停止、清零键和废版检测开关，按记忆键选择输入/输出模式1=输入0=输出，用数字键输入代码，按印刷键开始检测输出检测0001接通滚筒10转/分0002接通滚筒30转/分0003接通滚筒75转/分0004接通纸台上升0005接通纸台下降0006抽真空马达0007卸蜡纸0008卸蜡纸夹持器离合器0009版纸进给夹持器离合器0010反向辊离合器0011进纸及压力辊离合器0012油墨供给离合器0013原稿传送马达0014蜡纸传送马达0015管0016制版纸程序指令照片，模式指示灯亮0017蜡版卸出马达反转带动排除辊上/下0018蜡版卸出马达压力板0019切纸马达从左到右0020切纸马达从右到左0021成像马达+方向0022成像马达-方向0023印刷0024制版计数器0025滚筒反转0026放大率100%0027放大率93%发光二极管0028放大率82%发光二极管0029放大率71%发光二极管0030滚筒10转/分0032ADF驱动马达0033原稿压力线圈0034滚筒琐扣线圈0035输出热敏回答人的补充?2009-09-3012:29基士得耶5200维修代码进入输入/输出检查方式1进入SP方式2用数字键输入130《输入检查方式》，131《输出检查方式》3按下输入键《#》4输入所需数字《见输入输出检查方式表》按选择尺寸和方向键，数值可以增减5按下输入键《#》在输入检查方式中，当一只正在测试的或开关被驱动时，全部的印刷速度灯点亮，同时听到蜂鸣声6在输出检查方式中按下启动键，使电器部件接通7按下输入《#》键。
基士得耶5327_维修手册
基士得耶5327 维修手册 (错误代码)进入维修模式在打开电源同时按住“印刷启动”“停止”“消除”键，按“存储”键选择输入/输出1=输入 0=输出输出1 输稿器马达启动2 原稿压力电磁铁3 卸板马达启动4 压板马达启动5 转向辊离合器6 抽风扇马达启动7 吹风刀马达启动 8 钥匙计数器正计数9 纸板计数器正计数 10 总计数器正计数11 供墨电磁铁吸合 12 滚筒锁定电磁铁吸合13 印刷压力电磁铁吸合 14 进纸电磁铁吸合15 纸板夹上板电磁铁吸合 16 纸板夹卸板电磁铁吸合17 卸板电磁铁吸合 18 纸台电机下降19 纸台电机上升 20 主电机倒转继电器吸合21 暴光灯亮 22 裁纸电机从前移到后23 裁纸电机从后移到前 24 图象电机向正方向旋转25 图象电机向负方向旋转 26 滚筒10RPM 转动27 滚筒20RPM 转动 28 滚筒60RPM 转动29 滚筒75RPM 转动 30 滚筒90RPM 转动31 滚筒105RPM 转动 32 滚筒120RPM 转动33 送稿电机启动 34 进板电机启动35 热敏头供电 36 所有指示灯全亮37 分页器送标签纸 38 以10RPM 速度印刷39 送稿器模拟送稿输入1 输稿器安全开关2 第一原稿传感器3 第二原稿传感器4 原稿对位5 纸用完传感器6 纸台下限传感器7 纸台高度传感器 8 右侧裁剪开关9 左侧裁剪开关 10 纸板曲张传感器11 无纸板传感器 12 油墨检测13 彩色滚筒 14 滚筒安全传感器15 卸板传感器 16 压板上限传感器17 压板下限传感器 18 废纸盒开关19 废纸盒满传感器 20 第一出纸传感器21 第二出纸传感器 22 印刷压力传感器23 滚筒第一原位传感器 24 滚筒第二原位传感器25 纸板裁剪位置传感器 26 钥匙计数器装进基士得耶自诊功能表(通用代码)进入步骤：1.打开复印机电源；2.输入1087××××数码；3.按计数器键；4.输入代码(下面介绍的代码)；5.按复印键。
基士得耶5300数码印刷机维修
基士得耶5300数码印刷机维修基士得耶5300数码印刷机维修一.基士得耶5300数码印刷机维修表1 维修呼叫代码*：C237机型独特的状态代码。
编号说明/定义要检查的地点E-00 钳位器电机故障钳位器电机开启后，MPU在1.2秒内探测不到纸版钳位器的位置传感器信号 (开启或关闭着)。
钳位器驱动有机械干扰纸版钳位器传感器钳位器电机钳位器驱动机构E-01 切纸机故障切纸机电机开启后，切纸机HP传感器在3秒内没有开启。
若纸版在制做的纸版结束时没有被切割。
使用鼓纸版探测传感器检查鼓刚回到原位上时纸版是否覆盖了在鼓布遮帘的尾端部位的黑色盖板。
在此情况下，一旦关闭电源，就清除SC。
纸版切割发生出错切纸机开关切纸机电机切纸机驱动机构E-02 纸台驱动故障纸台电机开启后，纸高度传感器或台子下降限制传感器在7秒内没有开启。
纸台驱动电机纸高度传感器或台子下降限制传感器纸台驱动有机械干扰E-04 热敏头过热当按下Start键时，热敏头的温度大于54°C。
热敏头热敏头的热敏电阻 (短路)等待热敏头冷却E-06 主电机锁定主电机开启后，CPU在2秒内探测不到进送开始计时传感器信号，或者传感器仍开启超过0.5秒。
主电机接通主电机进送开始计时传感器鼓驱动有机械干扰E-09 热敏头热敏电阻热敏电阻输出电压 (CN109-A1) 超过4.9伏。
热敏头的热敏电阻热敏头的连接器E-10 热敏头的驱动故障CPU探测到热敏头驱动电路里有异常情况。
热敏头MPU热敏头连接器和导线束2-1基士得耶5300数码印刷机维修编号说明/定义要检查的地点E-12 压力板电机故障压力板电机开启后，在4秒内没有探测到压力板原位传感器信号。
压力板驱动有机械干扰压力板电机压力板HP传感器E-13 扫描仪故障扫描后扫描仪电机移回到原位超过7秒后，没有开启扫描仪原位传感器。
电源开启4秒内扫描仪没能离开原位。
当离开时扫描仪在2秒内不能返回到原位。
扫描仪机械干扰不良的扫描仪HP传感器E-14 IPU出错在MPU里，信号传输发生出错 (从IPU上)。
基士得耶5450代码手册
基士得耶5450代码手册維修程序方式表主菜單大分類號一覽表1. 數据記錄2. 初始設定值3. 操作員設定4. 輸入檢查5. 輸出檢查6. 系統調整7. 記憶數据的清除8. 系統測試1. 數据記錄SP方式號顯示功能默認值操作員工具1-001-1 總制版數計數器紙版計數器1-001-1：總數計數1-001-2：操作員計數器1-001-3到27：針對各种复制方式的計數器 0 - 1-001-2 可重置紙版計數 0 1-21-001-3 制版計數器自動送稿器方式 0 -1-001-4 制版計數器省墨方式 0 -1-001-5 制版計數器并合2份 0 -1-001-6 制版計數器并合4份 0 -1-001-7 制版計數器放大方式 0 -1-001-8 制版計數器縮小方式 0 -1-001-9 制版計數器變倍方式 0 -1-001-10 制版計數器定向縮放 0 -1-001-11 制版計數器編輯方式 0 -1-001-12 制版計數器編輯照片 0 -1-001-13 制版計數器邊頁消除 0 -1-001-14 制版計數器聯机方式 0 -1-001-15 制版計數器聯机疊影 0 -1-001-16 制版計數器疊影方式 0 -1-001-17 制版計數器表格疊影 0 -1-001-18 制版計數器記憶并合 0 -1-001-19 制版計數器日期戳記 0 -1-001-20 制版計數器頁碼戳記 0 -1-001-21 制版計數器默認水印 0 -1-001-22 制版計數器自設水印 0 -1-001-23 制版計數器文字方式 0 -1-001-24 制版計數器文字 / 照片方式 0 -1-001-25 制版計數器照片方式 0 -1-001-26 制版計數器鉛筆方式 0 -1-001-27 制版計數器淡彩方式 0 -SP方式號顯示功能默認值操作員工具1-001-28 制版計數器 A3 / DLT紙版計數器1-001-28到34：原稿尺寸1-001-35,36,44到48：各种复制方式1-001-39到43：各种方式 0 - 1-001-29 制版計數器 B4 /LG 0 -1-001-30 制版計數器 A4-L / LT-L 0 -1-001-31 制版計數器 A4 / LT 0 -1-001-32 制版計數器 B5-L 0 -1-001-33 制版計數器 B5 0 -1-001-34 制版計數器其它尺寸 0 -1-001-35 制版計數器圖像上下移動 0 -1-001-36 制版計數器圖像左右移動 0 -1-001-37 制版計數器短紙版 0 -1-001-38 制版計數器圖像旋轉 0 -1-001-39 制版計數器特种紙 0 -1-001-40 制版計數器標准紙 0 -1-001-41 制版計數器厚紙 0 -1-001-42 制版計數器自設1紙 0 -1-001-43 制版計數器自設2紙 0 -1-001-44 制版計數器同人數 0 -1-001-45 制版計數器按班級 0 -1-001-46 制版計數器自設分班 0 -1-001-47 制版計數器工作分隔器 0 -1-001-48 制版計數器連續 0 -1-002-1 印件總數計數器印件計數器‘-L’：直送 0 -1-002-2 可重置印件計數器 0 1-21-002-3 印件計數器彩色印筒 0 -1-002-4 印件計數器尺寸超過A3 / DLT 0 -1-002-5 印件計數器A3 / DLT 0 -1-002-6 印件計數器B4 / LG 0 -1-002-7 印件計數器 A4-L / LT-L 0 -1-002-8 印件計數器 A4 / LT 0 -1-002-9 印件計數器 B5-L 0 -1-002-10 印件計數器 B5 0 -1-002-11 印件計數器 A6-L 0 -1-002-12 印件計數器尺寸小于A6-L 0 -1-002-13 印件計數器其它尺寸 0 -1-003 紙版卷放入次數計數器 0 -1-004 卸版次數計數器 0 -1-005 油墨泵動作次數計數 0 -1-006 紙版用完次數計數器 0 -1-007 油墨用完計數器 0 -1-008 廢版盒滿裝次數計數器 0 -1-020 自動送稿器使用次數計數器 0 -1-021 固定掃描器使用次數計數器 0 -1-030-1 代碼下制版計數器：代碼1 每個操作員代碼下的制版計數器和印件計數器。
基士得耶自诊功能表(通用代码))
基士得耶自诊功能表(通用代码) 进入步骤：1.打开复印机电源；2.输入1087××××数码；3.按计数器键；4.输入代码(下面介绍的代码)；5.按复印键。
代码/功能：01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换w/s计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸张，模拟a4纸复印11/不用纸纸，模拟a3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂基士得耶复印机通用代码进入步骤：1.打开复印机电源；2.输入1087¡Á¡Á数码；3.按计数器键；4.输入代码(下面介绍的代码)；5.按复印键。
代码/功能：01/将模拟工作方式恢复到通常工作方式02/改变复印总计数03/检查并更改维护保养周期04/检查并更改维护保养的次数记录05/出示所有的显示内容(配页器显示除外)06/检查和更改选择开关(1)更换W/S计数(2)接通或断开鸣乐曲调(3)接通或断开警铃(4)取消招唤维修(5)关闭卤素灯(当执行模拟10与11时)(6)连续复印(7)自动地更换纸盒07/取消预热(预热被强制终止)08/接通卤素灯09/鸣响乐曲10/不用纸张，模拟A4纸复印11/不用纸纸，模拟A3纸复印12/接通加热器13/接通所有空白灯并启动驱动电机14/储存的数据与部分功能的归整总计数保养次数保养周期部分模拟功能选择开关自诊断20/驱动光源部份并检查光学部份的开关30/接通主充电器40/接通驱动电机和投放显影剂商品名称:基士得耶数码机商品类别:办公自动化商品品牌:基士得耶商品型号:1502/1802商品产地:天津参考报价:19000元/22800元供货商家:秦皇岛市正蓝科技有限公司发布日期:2003-08-21 08:53:20详细信息:复印技术表复印过程：干式双组分静电转印系统扫描方式：CCD图像感应器水平扫描分辨率：600 dpi记忆体容量：标准：16MB(1802)（1502为可选购记忆体）可选：16MB/32MB复印速度：1502：15页/分钟（A4) 9页/分钟（A3）1802：18页/分钟（A4) 10页/分钟（A3) 预热时间：25秒首张复印时间： 6.9秒多份复印：最高可达99页图像浓淡调节自动及手动变焦比率：50%-200%，微调1%缩放比例：放大：122，141，200%缩小：50，71，82，93%一般规格纸张尺寸/重量：标准供纸盘：A5-A3/60-90克/平方米手送台：A6-A3/52-162克/平方米纸张输入容量：标准：1*250页（1502）2*250页（1802）手送台：100页最多：1350页（1502）1600页（1802）纸张输出容量：250页电源：220/240v,50/60Hz耗电量：小于1.2千瓦体积：1502：550*568*420毫米（长*宽*高）1802：550*568*518毫米（长*宽*高）重量：1502：小于35千克1802：小于42千克打印技术表连续打印速度：1502：15页/分钟(A4)1802：18/分钟(A4)分辨率：PCL5e/PCL6 : 600dpiPS2: 300/600dpi记忆体容量：标准：16MB可选：32，64或者128MB打印语言：PCL5e/PCL6PostScript Level12兼容（可选购）打印驱动程式：Windows 95/98/MeWindows NT4.0/2000Mac 8.x/9.x网络操作系统：Novell Netware 3.x,4.x,5.xMicrosoft Windows 95/98/MeMicrosoft Windows NT4.0Microsoft Windows2000Macintosh OS 8.x/9.x字体：45种PCL字体（35种Intel lifonts+10种TrueType)80种PostScript字体（仅适用于PostScript）界面：标准：并行口IEEE1284(ECP)可选：以太网络（10 base-T/100 base-TX)网络协议TCP/TP,IPX/SPX,AppleTalk(自动切换）传真技术表：线路：PSTN,PBX兼容性：ITU-T(CCITT)G3分辨率：200*400 dpi,200*200 dpi200*400 dpi调制解调器速度：最高33.6 kpbs传送速度：Super G3:3秒（ITU-T #1图表，200*100 dpi）压缩方式：MH,HR,MMR扫描速度：少于1.2秒（分辨率200*200 dpi）36页A4纸/分钟SAF内存：标准：2MB页面记忆体：4MB通常当您只需复印一份文件，1502和1802开机后在短暂的25秒之内即可开始复印，第一份复印件6.9秒后即可传递到您的手里！通过Super G3技术，传真瞬间便可完成：大约1.2秒内完成扫描，3秒内完成发送。
基士得耶c229速印机维修手册
身体伤害的预防
1. 拆卸或装配速印机及其周围设备的部件之前 请确认速印机的电源插头 已拔下
2. 放置速印机时应当靠近墙上的插座 但是 要注意插拔的方便 3. 总开关打开着做任何需要拆除或打开外部盖板的调整或运行检查工作
时 请将手远离电气的或机械的驱动部件
健康安全事项
1. 如果不慎让油墨溅入眼中 请滴眼液或用清水冲洗 不能解决时 请接 受治疗
2.4 进版………………………………………………………….…………………. 2-27 2.4.1 概述……………………………………………………….………….. 2-27 2.4.2 纸版放入机构…………………………………………………….….. 2-28 装入纸版卷……………………………………………………………. 2-28 进版和进版停止的控制 (先端检测)…………………………………. 2-28 进版中缓冲用存储管路入口控制……………………………………. 2-29 有无纸版的检测………………………………………………………. 2-29 2.4.3 制版和进版机构……………………………………………………….. 2-30 进版机构………………………………………………………………. 2-30 压平辊压力释放机构…………………………………………………. 2-31 制版时纸版的暂时保留………………………………………………. 2-32 2.4.4 纸版包卷到印筒上…………………………………………….…….. 2-33 印筒锁定和纸版夹的开启……………………………………………. 2-33 进版控制辊机构………………………………………………………. 2-34 挂版……………………………………………………………………. 2-35 纸版的裁切和缓冲存储管路入口……………………………………. 2-36 裁切刀机构……………………………………………………………. 2-37 2.4.5 纸版装置拉出机构…………………………………………………….. 2-38 2.4.6 打开盖取出卡住的纸版……………………………………….…….. 2-38
复印机维修调整代码及其使用方法
复印机维修调整代码及其使用方法美能达1054代码进入维修方式 STOP 0 0 STOP 0XXX电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V 手动暴光方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 3按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200%按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START按数字键输入代码0-13，START按C键清除旧数据，按数字键输入新数据,START键存储,还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51A1 头1：1位置校正标准=50 调整范围 42-57 每一数字=4个校正单位A2 射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 大缩小长度比率调整标准=50 调整范围42-57每一数字=0。
5%A4 1：位置》标准=50 调整范围30-70每一数字=0。
28MMA6 本复印同步校正标准=50 调整范围30-70每一数字=0。
28MMA11 放大缩小同步校正标准=50 调整范围30-70每一数字=0。
28MMA12 消除纸头宽度调整标准=50 调整范围42-58每一数字=0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基士得耶5410C/理光JP785C的维修表
SP模式检查电气数据改变模式
维修程序模式的操作
进入和退出SP模式
1、按以下顺序
方法1：还原键(clearmodes/recovery)+1+0+7+清除键（clear/stop）3秒以上方法2：还原键+清除键+合键+#键
2、显示出SP1号
3、退出SP模式按还原键即可
使用SP模式
用数字键键入想要的菜单号然后按Enter键
2—3卸版电机
2—6真空风扇电机
2—7气刀风扇电机
2—9制版计数器
2—10纸计数器
2—12墨泵电机
2—14压力释放电磁铁
2—21曝光灯（氙气）
2—22裁切刀电机：正方向转动
2—23裁切刀电机：原位转动
2—24裁切刀电机：负方向转动
2—27主电机：到印筒原位
2—28主电机：到制版位置
2—36纸版进送电机
2—37纸版进送电机
2—41热敏头信号输出（VHD信号）2—42送纸离合器
2—44纸版夹电机：关闭
2—45纸版夹电机：打开
2—46压缩板电机：限制
2—47压缩板电机：原位
2—48主电机：30RPM
2—49主电机：60RPM
2—50主电机：90RPM
2—51送纸电机：30RPM
2—52送纸电机：60RPM
2—53送纸电机：90RPM
3—1固件后缀信息
3—4全部的指示灯开启
3—5打印测试图形
3—6油墨检测
6—40油墨检测调整
6—41纸版用完传感器调整
6—42图像调整图形打印
以上按下后并保持住制版键来开始测试，释放键停止测试。
