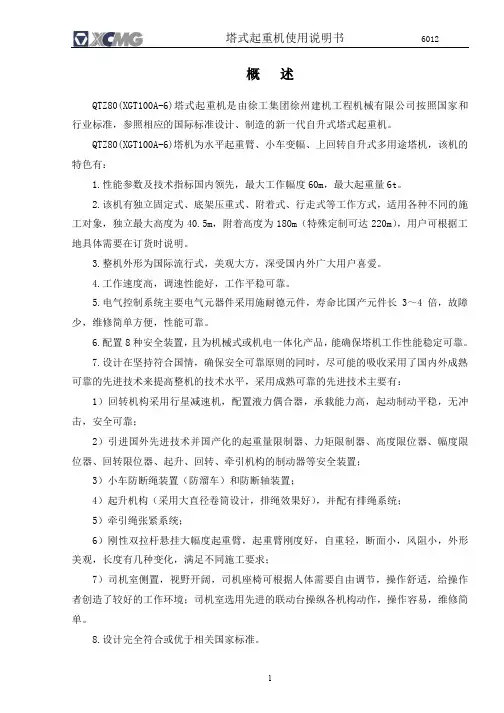

概述QTZ80(XGT100A-6)塔式起重机是由徐工集团徐州建机工程机械有限公司按照国家和行业标准，参照相应的国际标准设计、制造的新一代自升式塔式起重机。
QTZ80(XGT100A-6)塔机为水平起重臂、小车变幅、上回转自升式多用途塔机，该机的特色有：1.性能参数及技术指标国内领先，最大工作幅度60m，最大起重量6t。
2.该机有独立固定式、底架压重式、附着式、行走式等工作方式，适用各种不同的施工对象，独立最大高度为40.5m，附着高度为180m（特殊定制可达220m），用户可根据工地具体需要在订货时说明。
3.整机外形为国际流行式，美观大方，深受国内外广大用户喜爱。
4.工作速度高，调速性能好，工作平稳可靠。
5.电气控制系统主要电气元器件采用施耐德元件，寿命比国产元件长3～4倍，故障少，维修简单方便，性能可靠。
6.配置8种安全装置，且为机械式或机电一体化产品，能确保塔机工作性能稳定可靠。
7.设计在坚持符合国情，确保安全可靠原则的同时，尽可能的吸收采用了国内外成熟可靠的先进技术来提高整机的技术水平，采用成熟可靠的先进技术主要有： 1）回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，无冲击，安全可靠；2）引进国外先进技术并国产化的起重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、起升、回转、牵引机构的制动器等安全装置；3）小车防断绳装置（防溜车）和防断轴装置；4）起升机构（采用大直径卷筒设计，排绳效果好），并配有排绳系统；5）牵引绳张紧系统；6）刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工要求；7）司机室侧置，视野开阔，司机座椅可根据人体需要自由调节，操作舒适，给操作者创造了较好的工作环境；司机室选用先进的联动台操纵各机构动作，操作容易，维修简单。
8.设计完全符合或优于相关国家标准。
9．适用范围适用于高层或超高层民用建筑、桥梁水利工程，大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等高塔形建筑工程中。
QTZ80塔吊使用说明书
QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。
（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
大汉塔机QTZ80(6010)说明书
概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。
其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。
2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
5、司机室独立外置，视野好，内部空间大，操作舒适、安全。
为操作者提供了良好的工作环境。
司机室通过先进的联动台操作各机构动作，操作容易，维修简单。
6、本产品的设计完全符合或优于有关国家标准。
该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。
基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。
1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。
QTZ80塔吊使用说明书
QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。
（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
嘉兴华东建机QTZ80A(6010)塔式起重机使用说明书
目录特别忠告安全注意事项重要提示1.塔机基础浇注安全注意事项2.塔机的安装（拆卸）安全注意事项3.塔机操作使用安全注意事项说明书正文：1概述 (1)2起重机技术性能 (3)3塔式起重机构造简述 (6)4起重机的安装与拆卸 (15)5塔式起重机附着式工作状态的安装与拆卸 (37)6起重机的使用 (39)7起重机的维护和保养 (41)附表目录 (42)附表一钢丝绳 (42)附表二：各部位润滑表 (43)附表三轴承明细表 (44)附表四行程开关明细表 (44)附表五主要配套件明细表 (45)附表六附图目录 (45)附表七各部件重量表 (46)附：各类基础图配重图电气原理图、接线图特别说明二、塔机的安装（拆卸）安全注意事项2.4起升速度与最大起重量操作档位关系表塔身标准节图3-1塔身节示意图3.1.2爬升架）纵的摆动爬爪，在液压油缸回收活塞以及引进标准节等过程中座位爬升架承托上部结构重量之用图3-2爬升架（套架）塔顶是由角钢组焊承的斜锥体，上端通过拉杆使起重臂与平衡臂保持水平，下端用上支座连接，为了安装吊臂拉杆和平衡拉杆，在塔顶上设有工作台。
图3-3塔顶起重臂（见图3-4）起重臂上弦杆上用无缝钢管，下弦杆上用双角钢拼焊而成。
整个臂架为三角形截面，高1.087为了保证起重臂水平，在起重臂第图3-5平衡臂示意图3.1.6上支座（见图3-6）上支座上部分分别与塔顶、起重臂、平衡臂连接，下部用高强度螺栓与回转支承相连，在支承座两侧安装有回转机构，它下面的小齿轮准企鹅地与回转支承外齿圈齿合，另一面设有回转限位开图3-6上支座图3-7下支座工作机构包括：起升机构、回转机构、小车牵引机构，分别简介如下：起升机构（见图3-8）起升机构对于不同的起吊重量有不同速度，以充分满足施工要求。
QTZ80A（6010）塔式起重机采用了由YZTD250M3-4//8/32,24/24/5.4KW联轴器带动变速箱再驱动卷筒，使卷筒获得三种绳速，根据吊重可选择不同的滑轮倍率，当选用2图3-8起升机构图3-9回转机构3-10）小车牵引机构上载重小车变幅的驱动装置。
徐州建机QTZ80A说明书6010
徐州建机QTZ80A(6010Fz-6)QTZ80塔式起重机安装使用说明书徐工集团徐州建机工程机械有限公司前言尊敬的用户：您好！感谢您选用徐州建机工程机械有限公司生产的QTZ80A(6010Fz-6)塔式起重机。
在安装和使用QTZ80A(6010Fz-6)塔机之前，请详细阅读本说明书的有关内容，如您在安装使用过程中遇到问题，请及时与我公司联系。
本说明书中介绍了QTZ80A(6010Fz-6)塔机各部件结构，安装、操作、维护等用户使用所需资料。
在您使用徐州建机生产的QTZ80A(6010Fz-6)塔机之前，请认真阅读该说明书！操作者要特别注意说明书中标注“注意”、“警告”、“危险”的内容。
只有经过严格培训并经考试合格取得相关资质证书的专业操作人员方能操作该塔机！必须严格执行有关的操作说明、相关的法规和行政指令。
忽视任何有关的要求都有可能导致事故和伤害！要特别注意：安装在塔机上的所有安全装置，必须定期检查确保使其处于良好的工作状态。
当塔机出现故障或已经不能保证可靠的使用时，应立即停止使用该塔机！本说明书(版本号XCMG-TC-20140601)版权属于徐州建机工程机械有限公司，徐工塔机保留更改所有产品设计及规格的权利，如有变更，届时恕不另行通知。
本说明书中可能部分图文与实物略有不符，但是不影响您正常使用，产品状态以实物为准。
时刻谨记：规范操作，安全第一！公司地址：徐州市经济技术开发区徐海路80号公司电话: 0516－83052105符号及其含义：l在操作塔机前，应了解使用说明书中规定的说明和程序。
若有疑问，可求助应急技术服务。
——警告词“危险”表示即将发生的危险状况。
如果不能避免，将导致死亡或重伤。
——警告词“警告”表示潜在的危险状况。
如果不能避免，可能会导致死亡或重伤。
——警告词“注意”表示潜在的危险情况。
如果不能避免，可能导致轻伤或者中度等程度的伤害。
——需要根据要求进行相关检查徐工塔机系列产品为满足市场及客户的增值需求将不断优化和完善，随机文件也会同步更新。
大汉塔机QTZ 说明书
概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。
其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。
2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
5、司机室独立外置，视野好，内部空间大，操作舒适、安全。
为操作者提供了良好的工作环境。
司机室通过先进的联动台操作各机构动作，操作容易，维修简单。
6、本产品的设计完全符合或优于有关国家标准。
该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。
基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。
1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。
QTZ80塔吊使用说明书
QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。
（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
QTZ80FA(5613Fz-6)180m高度说明书
警示语…………………………………………………… 3－1～5 塔机部件检查记录表…………………………………… i～iii 塔机部件润滑记录表…………………………………… A
3000
3167
3000
3036
3000
2964
2938
2914
2800
2694
2586
2490
2412
2329
2250
2176
2105
2038
1975
1914
1857
1802
1750
1700
1652
1606
1562
1520
1480
1441
1403
1367
1333
1300
51 米臂长起重量 Q（千克）
5.电气控制系统采用专业厂家引进国外先进技术生产的电气元件，寿命比国产元件长
3~4 倍，故障少，维修简单，工作可靠。
6.配置各种安全装置 8 种，且为机械式或机电一体化产品，能确保塔机工作可靠。
7.设计在坚持切实符合国情，确保安全可靠原则的同时，尽可能的吸收采用了国内外
成熟可靠的先进技术，来提高整机的技术水平，采用成熟可靠的先进技术有：
2466
2380
2298
2221
2148
2078
2013
1950
1891
1834
QTZ80塔吊6010-说明书
Q T Z80塔吊6010-说明书(总44页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (8)第四篇固定式塔机的安装 (19)第五篇附着式塔机的安装 (30)第六篇塔机的拆卸 (33)第七篇塔机的使用 (35)第八篇塔机的维护保养 (40)附表一塔式起重机用钢丝绳明细表 (42)附表二各部润滑表 (42)附图一主电路图 (43)附图二控制电路图 (44)附图三平衡重施工图 (45)说明：本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部分参数可能与本说明书不符，敬请留意，并与本公司联系。
2006年版第一篇概述QTZ80（6010）塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1．该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，吊臂长度完全超过了国内外内其它的同类产品，同时根据施工需要，其还可变换为55米臂长、50米臂长和45米臂长。
2．整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3．工作方式多类，适用范围广，该机有基础固定，外墙附着等工作方式，适合各种不同的施工对象，独立式起升高度米，附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。
4．塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。
小车牵引机构具有三种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
5．塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置，防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
大汉塔机QTZ80(6010)说明书
概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。
其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。
2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
5、司机室独立外置，视野好，内部空间大，操作舒适、安全。
为操作者提供了良好的工作环境。
司机室通过先进的联动台操作各机构动作，操作容易，维修简单。
6、本产品的设计完全符合或优于有关国家标准。
该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。
基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。
1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。
大汉塔机QTZ80(6010)说明书
概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。
其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。
2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
5、司机室独立外置，视野好，内部空间大，操作舒适、安全。
为操作者提供了良好的工作环境。
司机室通过先进的联动台操作各机构动作，操作容易，维修简单。
6、本产品的设计完全符合或优于有关国家标准。
该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。
基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。
1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。
大汉塔机QTZ80(6010)说明书
概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。
其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。
2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
5、司机室独立外置，视野好，内部空间大，操作舒适、安全。
为操作者提供了良好的工作环境。
司机室通过先进的联动台操作各机构动作，操作容易，维修简单。
6、本产品的设计完全符合或优于有关国家标准。
该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。
基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。
1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。
塔吊使用说明书
QTZ80 塔吊使用说明书，6010 塔吊，自升塔式起重机一、概述QTZ80 （6010 ）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60 米（也可组装成56 米、50米或44 米），额定最大起重为6 吨，额定起重力矩80吨•米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。
同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。
也可用于港口、货场的装卸作业。
2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。
3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。
小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。
4 安全保护装置齐全，灵敏可靠。
该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。
另外，还设有休息平台，护拦等劳动安全保护设施。
5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。
本机以基本高度（独立式）45 米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160 米。
（独立高度45 米，附着高度160 米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。
用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。
二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。
QTZ80(6010Y-6)说明书
XCMG 徐州建机
塔式起重机安装使用说书
QTZ80
图 3-6
起重臂上弦杆是用无缝钢管，下弦杆是用尖角管或角钢扣方拼焊而成，整 个臂架为三角形截面，高 1.1 米，宽 1.226 米，共分为九节，节与节之间用销轴 连接，拆装方便。为了提高起重性能，减轻吊臂的重量，吊臂采用双吊点，变截 面空间桁架结构。在起重臂第一节放置小车牵引机构和悬挂吊篮，便于安装与维 修，臂架根部第一节与上支座用销轴连接。
XCMG 徐州建机
塔式起重机安装使用说书
QTZ80
2.4 各部件吊装重量表
序号 1 2 3 4
5
6
7
8 9 10
部件名称 基础节 标准节 爬升架 塔顶
起重臂
平衡臂
上、下支座
司机室 附着架 吊钩
吊重 866 820 2360 1582
7080
3500
1950
330 705 220
单位：kg
备
注
包括起重臂、载重小车、牵引机构、起 重量限制器、部分起重臂拉杆 包括平衡臂、起升机构、配电柜
R(m)
33
34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49
α=4
Q(kg) α=2
2650 2650
2555 2464 2397 2299 2222 2150 2081 2016 1953 1894 1837 1783 1731 1682 1634 1588 2555 2464 2379 2299 2222 2150 2081 2016 1953 1894 1837 1783 1731 1682 1634 1588
XCMG 徐州建机
QTZ80塔吊6010-说明书要点
QTZ80塔吊6010-说明书要点目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (8)第四篇固定式塔机的安装 (19)第五篇附着式塔机的安装 (30)第六篇塔机的拆卸 (33)第七篇塔机的使用 (35)第八篇塔机的维护保养 (40)附表一塔式起重机用钢丝绳明细表 (42)附表二各部润滑表 (42)附图一主电路图 (43)附图二控制电路图 (44)附图三平衡重施工图 (45)说明：本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部分参数可能与本说明书不符，敬请留意，并与本公司联系。
2006年版第一篇概述QTZ80（6010）塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。
该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1．该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，吊臂长度完全超过了国内外内其它的同类产品，同时根据施工需要，其还可变换为55米臂长、50米臂长和45米臂长。
2．整机外型为国际流行式，美观大方，深受广大用户的喜爱。
3．工作方式多类，适用范围广，该机有基础固定，外墙附着等工作方式，适合各种不同的施工对象，独立式起升高度41.5米，附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。
4．塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。
小车牵引机构具有三种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
5．塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置，防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
徐州建机QTZ80A(6010Fz-6)QTZ80塔式起重机安装使用说明书徐工集团徐州建机工程机械有限公司前言尊敬的用户：您好！感谢您选用徐州建机工程机械有限公司生产的QTZ80A(6010Fz-6)塔式起重机。
在安装和使用QTZ80A(6010Fz-6)塔机之前，请详细阅读本说明书的有关内容，如您在安装使用过程中遇到问题，请及时与我公司联系。
本说明书中介绍了QTZ80A(6010Fz-6)塔机各部件结构，安装、操作、维护等用户使用所需资料。
在您使用徐州建机生产的QTZ80A(6010Fz-6)塔机之前，请认真阅读该说明书！操作者要特别注意说明书中标注“注意”、“警告”、“危险”的内容。
只有经过严格培训并经考试合格取得相关资质证书的专业操作人员方能操作该塔机！必须严格执行有关的操作说明、相关的法规和行政指令。
忽视任何有关的要求都有可能导致事故和伤害！要特别注意：安装在塔机上的所有安全装置，必须定期检查确保使其处于良好的工作状态。
当塔机出现故障或已经不能保证可靠的使用时，应立即停止使用该塔机！本说明书(版本号XCMG-TC-20140601)版权属于徐州建机工程机械有限公司，徐工塔机保留更改所有产品设计及规格的权利，如有变更，届时恕不另行通知。
本说明书中可能部分图文与实物略有不符，但是不影响您正常使用，产品状态以实物为准。
时刻谨记：规范操作，安全第一！公司地址：徐州市经济技术开发区徐海路80号公司电话: 0516－83052105符号及其含义：l在操作塔机前，应了解使用说明书中规定的说明和程序。
若有疑问，可求助应急技术服务。
——警告词“危险”表示即将发生的危险状况。
如果不能避免，将导致死亡或重伤。
——警告词“警告”表示潜在的危险状况。
如果不能避免，可能会导致死亡或重伤。
——警告词“注意”表示潜在的危险情况。
如果不能避免，可能导致轻伤或者中度等程度的伤害。
——需要根据要求进行相关检查徐工塔机系列产品为满足市场及客户的增值需求将不断优化和完善，随机文件也会同步更新。
该编号的随机文件与该编号的塔机一一对应，客户在安装使用的过程中如需进一步了解相关内容，敬请与本公司联系。
目录概述…………………………………………………………………… 0-1～13 第一篇塔机的安装第一章立塔………………………………………………………1-1～46第二章拆塔………………………………………………………1-47～50第二篇塔机的使用与维护第一章塔机安全操作规程………………………………………2-1～4 第二章机构及电气操作………………………………………… 2-5～11 第三章钢丝绳……………………………………………………2-12～19 第四章安全保护装置……………………………………………2-20～25 第五章保养与维修……………………………………………… 2-26～30 第六章各类附表………………………………………………… 2-31～32 安全警示标识…………………………………………………………3-1～6 首次安装及性能试验记录表…………………………………………4-1～22 塔机部件检查记录表…………………………………………………i～iii 塔机部件润滑记录表………………………………………………… A塔式起重机安装使用说明书QTZ80A概述QTZ80A(6010Fz-6)塔式起重机是由徐工集团徐州建机工程机械有限公司按照国家和行业标准，参照相应的国际标准设计、制造的新一代自升塔式起重机。
QTZ80A(6010Fz-6)塔机为水平起重臂、小车变幅、上回转自升式多用途塔机，该机的特色有：1.性能参数及技术指标国内领先，最大工作幅度60m，最大起重量6t。
2.该机有独立固定式、底架压重式、附着式、行走式等工作方式，适用各种不同的施工对象，独立固定高度为40m，最大附着式的起升高度有180m与220m两种，用户可根据工地具体需要在订货时说明，配备两种不同容绳量的起升机构。
3.整机外形为国际流行式，美观大方，深受国内外广大用户喜爱。
4.工作速度高，调速性能好，工作平稳可靠。
5.电气控制系统采用专业厂家引进国外先进技术生产的电气元件，寿命比国产元件长3~4倍，故障少，维修简单方便，性能可靠。
6.配置8种安全装置，且为机械式或机电一体化产品，能确保塔机工作性能稳定可靠。
7.设计在坚持符合国情，确保安全可靠原则的同时，尽可能的吸收采用了国内外成熟可靠的先进技术，来提高整机的技术水平，采用成熟可靠的先进技术有：1）回转机构采用行星减速机，配置液力偶合器，承载能力高，起动制动平稳，无冲击，安全可靠；2）专业电器厂引进LG公司技术生产的电器元件；3）引进国外先进技术并国产化的起重量限制器、力矩限制器、高度限位器、幅度限位器、回转限位器、起升、回转、牵引机构的制动器等安全装置；4）小车防断绳装置（防溜车）和防断轴装置；5）起升机构（采用大直径卷筒设计，排绳效果好），并配有排绳系统；6）牵引绳张紧系统；7）刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工要求；8）司机室侧置，视野开阔，司机座椅可根据人体需要自由调节，操作舒适，给操作者创造了较好的工作环境；司机室选用先进的联动台操纵各机构动作，操作容易，维修简单。
塔式起重机安装使用说明书QTZ80A8.设计完全符合或优于有关国家标准。
适用于高层或超高层民用建筑、桥梁水利工程，大跨度工业厂房以及采用滑模法施工的高大烟囱及筒仓等高塔形建筑工程中。
9．塔机适用的条件1)工作风压（最高处）：≤250N/m22)非工作风压（最高处）：≤1100N/m23)安装或顶升风压（最高处）：≤100N/ m24)工作环境温度：－200C ～400C5)海拔高度：≤1000 m6）电力系统：三相五线制电源电缆YCW3*25+2*6电压380伏允差±10%供电频率 50赫兹7）工地电源供电箱：工地电源开关I≥160A，安装位置在塔机底部电源进线一侧距标准e节3米范围内。
塔式起重机安装使用说明书QTZ80A 10起重机的参数10.1起重机整体技术参数机构工作级别起升机构M5 回转机构M4 牵引机构M4塔机高度（m）倍率固定行走附着式一附着式二α=2 40 41 180 220 α=4 40 41 90 110最大起重量( t ) 6幅度(m) 最大幅度(m) 60 最小幅度(m) 2.5起升机构速度倍率α=2 α=4倍率 3 3 1.5 6 6 3 最大起重量（t）8.5 40 80 4.2 20 40 电机型号功率速度YZTD225L2-4/8/32 24/24/5.4kw回转机构转速电机型号功率转速0~0.6r/minYZR132M2-62×3.7KW908r/min牵引机构速度电机型号功率转速50/26m/minYDZS132S-4/8-BS3.3/2.2KW1380/720r/min行走机构速度电机型号功率转速10.4m/minY132S-62×5.5KW960r/min顶升机构速度电机型号功率转速0.5m/min Y132S-47.5KW1440r/min工作压力25MPa平衡重臂长（m）重量（t）6016.65515.35013.34512.040 10.3总功率34.7KW(不含顶升、行走)工作温度－200C ~ 400C塔式起重机安装使用说明书QTZ80A 10.2载荷特性：幅度（R）m60m臂长55m臂长50m臂长45m臂长40m臂长α=2 α=4 α=2 α=4 α=2 α=4 α=2 α=4 α=2 α=42.5 3000 6000 3000 6000 3000 6000 3000 6000 3000 60003 3000 6000 3000 60003000 60003000 6000300060004 3000 6000 3000 60003000 60003000 6000300060005 3000 6000 3000 60003000 60003000 6000300060006 3000 6000 3000 60003000 60003000 6000300060007 3000 6000 3000 60003000 60003000 6000300060008 3000 6000 3000 60003000 60003000 6000300060009 3000 6000 3000 60003000 60003000 60003000600010 3000 6000 3000 60003000 60003000 60003000600011 3000 6000 3000 60003000 60003000 60003000600012 3000 6000 3000 60003000 60003000 60003000600013 3000 6000 3000 60003000 60003000 60003000600013.89 3000 6000 3000 60003000 60003000 60003000600014 3000 5950.5 3000 60003000 60003000 60003000600015 3000 5516 3000 60003000 60003000 60003000600015.25 3000 5236.9 3000 60003000 60003000 60003000600016 3000 5153.9 3000 5692 3000 60003000 600030006000 16.15 3000 5089.7 3000 5532 3000 60003000 60003000600016.59 3000 4923.6 3000 5421 3000 5862.3 3000 60003000600017 3000 4800.5 3000 5323.9 3000 5670.8 3000 5841.2 30005841.218 3000 4502.4 3000 4996.7 3000 5324.3 3000 5485.3 30005485.319 3000 4235.6 3000 4703.9 3000 5014.3 3000 5166.8 30005166.820 3000 3995.5 3000 4440.4 3000 4735.3 3000 4880.1 30004880.121 3000 3778.3 3000 4202 3000 4482.8 3000 4620.8 30004620.822 3000 3580.8 3000 3985.3 3000 4253.3 3000 4385 3000438523 3000 3400.5 3000 3787.4 3000 4043.8 3000 4169.8 30004169.824 3000 3235.3 3000 3606 3000 3851.7 3000 3972.4 30003972.425 3000 3083.2 3000 3439.1 3000 3675 3000 3790.9 30003790.925.91 3000 2954.5 3000 3326.3 3000 3564 3000 3725 3000365326 2988.4 2942.9 3000 3285.1 3000 3511.9 3000 3623.3 30003623.327 2858.4 2812.9 3000 3142.4 3000 3360.8 3000 3468.1 30003468.228 2737.7 2692.2 3000 3010 3000 3220.6 3000 3324.1 30003324.128.44 2656.3 2632.2 3000 3015 3000 3120 3000 3224 3000326529 2625.4 2579.9 2932.2 2886.7 3000 3090 3000 3189.9 30003189.930 2520.5 2475 2817.1 2771.6 3000 2968.2 3000 3064.7 30003064.730.12 2488.3 2403.3 2756.1 2723 3000 2922 3000 2976 3000 295631 2422.4 2376.9 2709.4 2663.9 2899.7 2854.2 2993.1 2947.6 2993.1 2947.632 2330.5 2284.9 2608.5 2563 2792.8 2747.3 2883.3 2837.8 2883.3 2837.833 2244.1 2198.5 2513.7 2468.2 2692.4 2646.9 2780.2 2734.7 2780.2 2734.734 2162.8 2117.2 2424.4 2378.9 2597.9 2552.4 2683.1 2637.6 2683.1 2637.635 2086.1 2040.6 2340.3 2294.8 2508.8 2463.3 2591.6 2546.1 2591.6 2546.136 2013.7 1968.2 2260.8 2215.3 2424.6 2379.1 2505.1 2459.6 2505.1 2459.637 1945.2 1899.7 2185.7 2140.1 2345 2299.5 2423.4 2377.8 2423.4 2377.838 1880.3 1834.8 2114.4 2068.9 2269.6 2224.1 2345.9 2300.4 2345.9 2300.439 1818.7 1773.2 2046.9 2001.4 2198.1 2152.6 2272.4 2226.9 2272.4 2226.9塔式起重机安装使用说明书QTZ80A40 1760.3 1717.7 1982.7 1937.2 2130.1 2084.6 2202.6 2157 2200 215741 1704.6 1659.1 1921.6 1876.1 2065.5 2020 2136.1 2090.642 1651.7 1606.1 1863.5 1818 2003.9 1958.4 2072.9 2027.443 1601.1 1555.6 1808.1 1762.5 1945.2 1899.7 2012.6 1967.144 1552.9 1507.4 1755.1 1709.6 1889.2 1843.6 1955 1909.545 1506.8 1461.3 1704.6 1659 1835.6 1790.1 1900 1854.546 1462.8 1414.2 1656.2 1610.7 1784.4 1738.947 1420.6 1375 1609.9 1564.4 1735.4 1689.848 1380.1 1334.6 1565.5 1520 1688.4 1642.849 1341.3 1295.8 1522.9 1477.4 1643.3 1597.850 1304.1 1258.6 1482.1 1436.5 1600 1554.551 1268.3 1222.8 1442.8 1397.352 1233.9 1188.4 1405 1359.553 1200.8 1155.3 1368.7 1323.254 1168.9 1123.4 1333.7 1288.255 1138.2 1092.7 1300 1254.556 1108.6 1063.157 1080 1034.558 1052.4 1006.959 1025.8 980.360 1000 954.5上述载荷性能表是根据QTZ80A(6010Fz-6)塔机独立固定高度（40m）计算而得出的，当起升高度大于40m 时，起升性能中的起重量必须降低。
