360全景泊车系统
360度全景泊车,普捷利绝密曝光
丰田
凯美瑞 锐志 霸道（普拉多）
雷克萨斯
ES240 ES350
日产
天籁
23
二、普捷利全景泊车影像系统之③产品优势
全景保真： 360度全景，大视野， 高保真 实时流畅： 30帧/秒输出，更流畅 自动调试：专业智能调试，3秒钟 完成 专车专用：完美匹配，前装享受
24
二、普捷利全景泊车影像系统之④普捷利发展与未来
16
二、普捷利全景泊车影像系统之①产品介绍
产品功能
旧版
个性设置
17
二、普捷利全景泊车影像系统之①产品介绍
主机性能参数:
项目
技术参数
性能指标
项目
技术参数
性能指标
系统
操作界面
图像化操作界面
主机尺寸
133mm×124mm×26mm
视频输入
4路NTSC/PAL格式视频输入 1路NTSC/PAL格式视频输出 -30℃～85℃ -40℃～105℃ 30%～85% 工业设计
7
6.四分屏全景泊车系统
6
4.可视倒车雷达系统 2,语音提示 “请注意，倒车”
7.有缝拼接全景泊车系统
5
5.倒车影像系统
4
3 1
1
1,后视镜
2
3.倒车雷达系统
4
②行车安全现存问题
路况一：停车入库，必须要高超技术才能完成么？
5
②行车安全现存问题
路况二：侧方位停车，车周障碍不直观、有盲点，没办法停了么？
2009年 2010年
THANKS!
怕驾驶盲区，用普捷利全景泊车
2009年：宝马
宝马5系GT 2010款 550i xDrive 宝马7系 价格:
360全景车影像系统 技术原理
360全景车影像系统是一种新型的车载影像系统，它可以通过多个摄像头将车辆周围的景象拍摄下来，并将这些影像拼接在一起，呈现给驾驶员。
这种系统可以提供更全面的视野，帮助驾驶员更好地掌握周围的交通情况，提高驾驶安全性。
1. 技术原理360全景车影像系统的核心技术是多摄像头拼接和变形校正技术。
2. 多摄像头拼接技术360全景车影像系统采用多个摄像头，分布在车辆的不同位置，例如前、后、左、右和顶部。
这些摄像头可以全方位地拍摄车辆周围的景象，包括车辆前方、后方、左右侧和顶部。
拍摄得到的影像需要经过图像融合和拼接处理，将各个摄像头拍摄到的影像拼接在一起。
这个过程需要考虑到不同摄像头的位置、视角和透视畸变，通过图像处理算法将这些影像拼接在一起，保证拼接后的影像平滑连贯，没有明显的拼接痕迹。
3. 变形校正技术由于摄像头的位置和角度的不同，拍摄得到的影像可能存在透视畸变和透视畸变，需要进行变形校正。
变形校正技术可以对拍摄得到的影像进行透视变形和畸变矫正，保证汽车周围景象的真实性和准确性。
4. 视觉效果处理360全景车影像系统的另一个关键技术是视觉效果处理，包括色彩校正和图像增强等技术。
通过对拍摄得到的影像进行色彩校正和图像增强，可以提高影像的清晰度和真实性，使驾驶员能够更清晰地看到车辆周围的景象，提高驾驶安全性。
5. 使用场景360全景车影像系统可以广泛应用于各种汽车类型，包括轿车、SUV、卡车和客车等。
这种系统可以为驾驶员提供更全面、更清晰的视野，帮助他们更好地掌握车辆周围的交通情况，减少盲区，提高驾驶安全性。
在城市道路、高速公路和郊外道路等不同路况下都能发挥重要作用。
6. 总结360全景车影像系统借助多摄像头拼接和变形校正技术，可以为驾驶员提供更全面、更清晰的视野，帮助他们更好地掌握车辆周围的交通情况，提高驾驶安全性。
这种系统的出现对提升汽车安全性有着积极的作用，有望在未来得到更广泛的应用。
7. 智能辅助驾驶随着汽车科技的不断进步，智能辅助驾驶成为了汽车行业的热点之一。
东莞市索恒电子科技有限公司360度全景泊车系统培训手册
网址：
关于一些客户的问题解答：
问：你们的360°全景安全系统太贵了，我了解的才几百块。 答：首先我要肯定的是，您所了解的360°全景系统和我们 的是完全不一样的。目前市场上的一些360°全景系统，多 是使用简单的切割器切割画面进行拼接，做不到完完全全的 全景，仍然存在死角，所谓的360°全景只是炒作的一个概 念。而我公司是通过无缝拼接完成的全景影象，不存在任何 死角， 全车周围360°的景象均能一目了然，类似于卫星图 像一样。且我们安装的360产品均是原厂品质，带有四方位 行车记录仪功能，有效实时记录行车情况，便于物殊情况下 的便于取证。360度安全系统除了一些高端车型原厂自带以 外，同级别车型还没有这个系统，您装上这套系统，可以显 出车子的高配风采；让客户更有面子。所以，从实用性、质 量以及客户需求方面，价格定位是非常合理的。
网址：
贴心提示：
高速行驶时不建议使用全景影像，以免因注意力分散造成 事故，但在低速行驶，停车泊车、塞车等情况下，可使用 该产品，能有效避免刮蹭、碰撞等问题发生。 外露摄像头切勿刮擦，以免损伤镜头造成成像模糊。 遥控器和U盘不使用的情况下尽量放在储物箱，避免丢失。 产品镜头有防水功能，雨天出行及洗车养护不用担心。镜 头表面有水时可使用柔软棉布或棉柔纸巾轻轻擦拭。
网址：
3பைடு நூலகம்0度全景安全系统工作原理
网址：
360度全景安全系统产品外观效果
左视
右视
前视
网址：
360度全景安全系统产品外观效果
前视
后视
左视
网址：
网址：
360度全景安全系统操作指南
触发设置：产品安装好后，启动电源，双按双闪灯触发 360度全景影像，亦可通过打左右转向灯操控杆触发到 360度全景影像界面。挂倒档时自动切换到该界面，导 航画面显示后面影像和全景影像。 行车记录功能：产品配备4G内存，可同时记录四路行车 状况一个半小时左右，存储满盘时后面录制的画面会自 动覆盖前面的影像。通过遥控设置，可记录单路的行车 状况，亦可选择四路的行车影像记录。具体设置方式， 参照安装说明。 夜视功能：左右两侧后视镜底壳上装有LED灯，360度 安全系统启动时，LED灯会自动开启，夜间使用效果明 显提升。

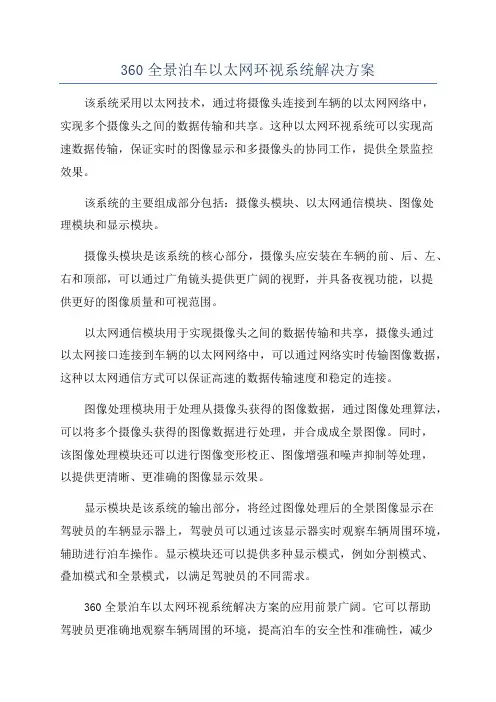

360全景泊车以太网环视系统解决方案
360全景泊车以太网环视系统解决方案该系统采用以太网技术，通过将摄像头连接到车辆的以太网网络中，实现多个摄像头之间的数据传输和共享。
这种以太网环视系统可以实现高速数据传输，保证实时的图像显示和多摄像头的协同工作，提供全景监控效果。
该系统的主要组成部分包括：摄像头模块、以太网通信模块、图像处理模块和显示模块。
摄像头模块是该系统的核心部分，摄像头应安装在车辆的前、后、左、右和顶部，可以通过广角镜头提供更广阔的视野，并具备夜视功能，以提供更好的图像质量和可视范围。
以太网通信模块用于实现摄像头之间的数据传输和共享，摄像头通过以太网接口连接到车辆的以太网网络中，可以通过网络实时传输图像数据，这种以太网通信方式可以保证高速的数据传输速度和稳定的连接。
图像处理模块用于处理从摄像头获得的图像数据，通过图像处理算法，可以将多个摄像头获得的图像数据进行处理，并合成成全景图像。
同时，该图像处理模块还可以进行图像变形校正、图像增强和噪声抑制等处理，以提供更清晰、更准确的图像显示效果。
显示模块是该系统的输出部分，将经过图像处理后的全景图像显示在驾驶员的车辆显示器上，驾驶员可以通过该显示器实时观察车辆周围环境，辅助进行泊车操作。
显示模块还可以提供多种显示模式，例如分割模式、叠加模式和全景模式，以满足驾驶员的不同需求。
360全景泊车以太网环视系统解决方案的应用前景广阔。
它可以帮助驾驶员更准确地观察车辆周围的环境，提高泊车的安全性和准确性，减少交通事故的发生。
此外，该系统还可以与其他驾驶员辅助系统集成，例如倒车雷达、电子稳定系统等，提供更全面的驾驶员辅助功能，提高驾驶的安全性和舒适性。
在未来，随着自动驾驶技术的发展，360全景泊车以太网环视系统还可以与自动驾驶系统集成，实现车辆的自动泊车功能，大大提高驾驶的便利性和安全性。
总之，360全景泊车（高级驾驶员辅助）以太网环视系统解决方案是一种创新的技术，通过全景监控车辆周围的环境，帮助驾驶员进行泊车操作，并提高驾驶安全性。
360度全景泊车辅助系统解析
实用标准文案360度全景泊车辅助系统—使用说明书360度全景泊车辅助系统使用说明书欢迎使用360全可视泊车辅助系统。
本使用说明书讲解了正确使用360全可视泊车辅助系统的必要事项。
在使用前，请务必仔细阅读。
本说明书中的插图仅为示意图，实际使用请以实物为准。
精彩文档产品概述360全可视泊车辅助系统通过安装在车身前后左右的4个广角摄像头，同时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅车辆四周的360度全景俯视图，实时传送到中控台的显示设备上。
通过360全可视泊车辅助系统，驾驶员坐在车中即可直观地看到车辆所处的位置以及车辆周围的障碍物，从容操控车辆泊车入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。
产品组成360全可视泊车辅助系统主要包括一个图像处理单元和四个广角摄像头，如图1、2所示。
通常，左、右摄像头分别安装在左、右后视镜下方，前、后摄像头分别安装在前、后保险杠上方。
根据车型不同，摄像头的外观和具体的安装位置有所差异。
图1 图像处理单元精彩文档图2 摄像头精彩文档显示界面360全可视泊车辅助系统的视频可输出至单独的液晶屏，也可以通过原车安装的DVD进行显示输出。
360全可视泊车辅助系统的输出画面具有三种模式，分别适用于不同的场景：1、全景视图模式。
系统开机时，默认处于此显示输出模式。
全景视图模式由鸟瞰图显示区和前、后影像显示区组成。
鸟瞰图显示区车身前、后、左、右的显示范围分别在2米、3米、2.5米、2.5米左右。
由于镜头角度、畸变等原因以及安全考虑，画面显示的车身并非完全同实际车身位置和大小一致，请注意留足安全距离。
前、后影像显示区显示前或后摄像头采集的影像。
精彩文档图4 全景视图模式右下方的标志指示当前显示的是哪个摄像头显示的影像，如图5所示。
前后图5 前后标志2、后台视图模式汽车启动后，当无任何操作的时候，系统自动进入后台四分立界面进行录象模式，如图6所示。
图6 前视图模式精彩文档3、左右视图模式A、在视频画面显示的画面下，当打左转向或右转向时，显示车轮附近的影像。
(武汉汽车改装)凯迪拉克XTS加装360全景案例
（武汉汽车改装）凯迪拉克XTS加装360全景案例
来源：武汉鑫南贸
改装车型：凯迪拉克XTS
改装项目：360全景
XTS是凯迪拉克家族中全新推出的一款中高级车型，外形前卫时尚，车身大气硬朗，内饰豪华，配置科技，空间充裕，动力强劲，操控舒适，安全性较好。
车型一经推出，就在国内C级车市场拥有了较高人气。
三维立体鸟瞰行车辅助系统，是一种新型的360度全景泊车影像系统，通过安装在车身前后左右的4个超广角摄像头，同时采集车辆四周的影像，再经过图像软件处理和拼接后，形成一幅车辆四周的360度全景俯视图，实时传送到中控台的显示设备上。
通过三维立体鸟瞰行车辅助系统，驾驶员坐在车中即可直观地看到车辆所处的位置以及车辆周围的障碍物，从容操控车辆泊车入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等交通事故的发生。
这次加装360，还顺便加装了隔音
前景摄像头安装
后景摄像头安装
左右后视镜摄像头
储存卡装在储物箱里面
专业调试
调试效果。
安卓Q5解码360全景泊车系统产品使用说明书
Q5解码360一体机产品使用说明书产品简介规格参数三维立体 360 度全景可视泊车辅助系统通过安装在车身前后左右的 4 个超广角摄像头，同时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅围绕车辆四周的 360 度三维全景图，实时传送到中控台的显示设备上。
通过 360 度全景可视系统，驾驶员从在车中即可直观的看到车辆所处位置以及车辆周围的障碍物，从容操控车辆泊车入位、通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。
主机工作电压DC12V 摄像头供电电压5.0V 工作电流700mA@12V 工作温度-20℃-70℃ 存储温度-30℃-85℃ 视频输入4路1080P/720PAHD信号输入 视频输出格式CVBS/VGA/AHD/TVI/HDMI 录像存储U盘8GB/16GB/32GB 录像文件格式MP4 CPU4核ARM_Cortex-A53 主频1.5GHZ GPUG31_MP2 FLASH 4G 功能特点产品功能详解菜单界面1、多种视频输出方式：HDMI\CVBS\VGA\AHD\TVI；2、多种视图：包含十几种视图，覆盖客户所有使用场景；3、真 3D：3D 视角可各个方向任意切换；4、多种动态效果：车门开关，车轮转速/方向，前进/后退，3D 立体雷达实时显示；5、内置近百款 3D 车模;6、车牌号码自定义，车模 7 种颜色任意切换；7、内置多种原车风格 UI，多种轨迹线风格；8、雷达启动，自动触发雷达视角；9、停车监控，最长支持 24 小时停车监控；10、兼容多种标定布：全包围布，两大布手工，两大两小手工，两大两小自动；11、3D 视角远近，视角高度，水平拉伸可调；12、支持双 CAN 扣板，插入双 CAN 板秒变双 CAN 3D 一体机；显示界面显示模式有：2D显示、3D显示、窄道限宽模式、前后视广角、车头车尾视图放大等等。
主菜单功能：行车记录、录像设置、控制设置、全景调校、显示设置、系统设置、版本信息1、行车记录1.1 按遥控器的方向键（或上一页和下一页菜单）查找到要播放的时间段录像文件，被选中的录像文件按 OK 键后面会有打“√”。
360度全景泊车系统的标定
360度全景泊车系统的标定对于360度全景泊车产品的从业者来说，和其它后装汽车电⼦产品有个很⼤的区别。
其它的产品在出⼚时基本已经是⼀个完整的产品，现场安装好接上电就能正常⼯作。
⽽360度全景泊车产品则不⾏，在车上安装好接上电不⼀定能正常⼯作，还需要⼀道关键的⼯序，也就是标定。
就是说360度全景泊车产品出⼚时可能还是个半成品。
当然这⾥的360度全景泊车产品是指四个摄像头的图像完整拼接，能够准确的显⽰⼀个车⾝周围鸟瞰图像的产品。
那些四个图像不拼接的、或者单个画⾯切换的不在此列，也有很多将安防监控领域的四路录像产品简单地移到车上，变成四路⾏车记录仪的产品也是不在此列。
尽管都打着“360度全景”的招牌，但名不副实，这也从另外⼀个⾓度说明真正完整拼接的360度全景产品的⾼端以及技术实现的难度。
什么是360度全景泊车系统的标定呢？为了让汽车周围的区域最后都能完整显⽰在⼀个鸟瞰图上，在车⾝⾼度有限的情况下，只能⽤⼤⾓度的鱼眼摄像头，⽔平视⾓⼀般超过170度，有的甚⾄到了190度。
⼀个平⾯或者地⾯的图像在通过这样的摄像头成像后，就变成了⼀个曲⾯。
那么360度全景泊车系统的标定就是将视频图像⾥的地⾯还原成⼀个平⾯，并根据事先设定好分界线或者融合线进⾏图像拼接的过程。
了解什么是标定，就能知道标定的结果⾄少和两个⾮常重要参数有关，⼀个是摄像头的曲⾯模型参数，另⼀个是摄像头在车上安装的⾼度以及和地⾯的⾓度，也就是安装参数。
为了减少标定的⼯序，市场上的⾼端产品采⽤曲⾯模型参数⼀致性很好的摄像头，并且根据特定车型事先做好摄像头安装固定的塑胶模具，最⼤程度上保证这两种参数的⼀致性，这样就能将⼀台车上的标定参数复制到其它同型车上去使⽤，⼤⼤简化标定⼯序。
就算这样，在⾯对⼀款新车型或者⼀款新摄像头的时候，也还是要进⾏标定的。
如果摄像头模型参数⼀致性不好，或者没有专车专⽤的安装模具的360度全景泊车产品，需要在每辆车安装好后进⾏⼀次标定的⼯序，才能保证最后画⾯的效果，否则可能导致全景画⾯拼接不好，地⾯直线不直等情况。
