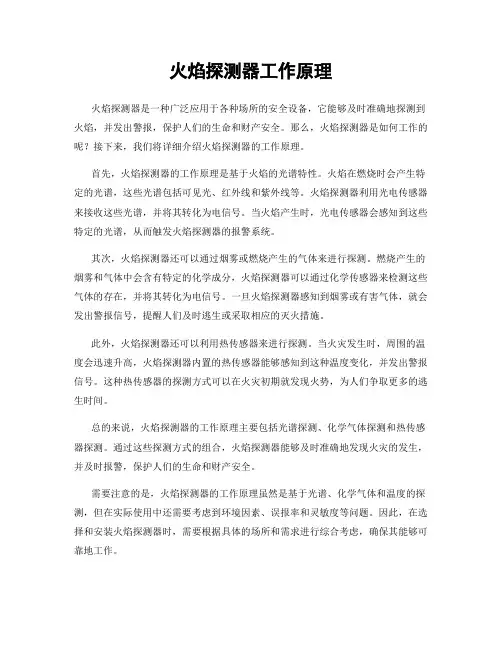

火焰检测器工作原理

燃烧火焰的辐射光具有强度和脉动频率两个特点。火焰检测器其原理是用探头接收火焰发出的辐射，按其强度和频率的大小判断火焰的存在与否。

火焰的辐射是具有离散光谱的**体辐射和伴有连续光谱的固体辐射，其波长在0.1-10μm或更宽的范围，为了避免其他信号的干扰，常利用波长<300nm的紫外线，或者火焰中特有的波长在4.4μm附近的CO

辐射光谱作为探测信号。

2

紫外线传感器只对185-260nm狭窄范围内的紫外线进行响应,而对其它频谱范围的光线不敏感,利用它可以对火焰中的紫外线进行检测。紫外线传感器不断的检测各种液体或**体燃烧时火焰产生的紫外线辐射，传感器为常激励UV光敏传感器。当传感器置于190-270nm光谱范围的光线下时，就会产生电流，检测器通过内置的MCU信号采集、综合分析和逻辑判断，当出现火焰熄灭时，立即输出外空联动信号。UV光敏传感器不会对炉膛内闪烁的耐火材料、日光、炉内的辉光物质作出反应。如果炉膛内出现火焰异常，系统将立即切断燃料供应，关闭燃**主控制阀，保障燃烧系统的安全运行。

图1为火焰检测器的外观图。Array

图1 火焰检测器外观图
