自锁开关五功能手电筒LED驱动IC
三功能手电筒驱动IC芯片CH8503-1
符号 VIN Rdson THOLD F25% Fflash OCP
参数 电源电压 导通电阻 状态保存时间 25%亮度频率 爆闪频率 短路保护电流
测试条件
最小 2.5
7 2
典型
250 3 15 9 2.5
最大 5.5 350
16 11
单位 V
mΩ S
KHz Hz A
应用信息： 限流电阻
状态切换
Rs为限流电阻，限流电阻根据不同的灯和电 池来决定。通常使用3节7号或者5号电池，推 动3W的灯，不需要接限流电阻，电池的接触 电阻和电池内阻会自动限流到七百毫安； 如果是要求推动1W的LED，需要接一颗0.5 欧姆的限流电阻。 对于锂电池应用，推动3W的LED，不需要串 联电阻；推动1W的LED，需要串联1欧姆的 电阻。
CH8503有短路保护功能，在生产过程中， 如果LED的接线短路，造成输出管脚直接和 电源短接，CH8503也能可靠的保护而不烧 坏芯片。直到LED的两条输出线，正常连接 之后，CH8503会恢复正常工作。
3
南京芯亮点电子有限公司
外形尺寸
CH8503 3W三功能LED手电筒驱动芯片
声明： 南京芯亮点电子有限公司不对本公司产品以外的任何电路使用负责，也不提供其专利许可。南京芯亮点
热阻参数
Parameter
热阻(Junction to Ambient) 热阻(Junction to Case)
Symbol
θJA θJC
PackageBiblioteka SOT23 SOT23MAX
250 130
UNIT
°C/W °C/W
2
南京芯亮点电子有限公司
电性参数（环境温度25℃，3W LED）
通过开关进行三段调光的LED恒流驱动IC PT6905c
电压降到 3V 以下后，内部的调光状态寄存器的状态将会清零，这样重新上电后又会从最初的调光状态开始。若需要从一
个状态跳到另一个状态而不希望在 ON/OFF 时灯亮，可以给 DLY 引脚加一个延时电容 CDLY，这样每次上电后会有一定的 延迟后灯才会亮。若不需要延时则此 PIN 可以悬空。延迟时间可以参考下式：
PT6905 使用创新的三段（两段）调光方式，调光方式简单易行，只需通过电源开关的 ON/OFF 轻松实现。DET 引脚可
以检测到电源开关的每一次 ON/OFF，从而使内部的调光状态寄存器跳到下一个状态，这样输出电流就会在正常电流的
1/3 倍、2/3 倍、1 倍（两段为 1/3 倍、1 倍）之间切换。当系统断电后，因为 CVRG 的存在，VRG 电压下降缓慢，使得调 光状态寄存器的原有状态得以维持一段时间，这样当系统重新上电后，便可以从原来的状态跳到下一个状态。当 VRG PIN
电流检测
PT6905 的电流检测端 CS 与内部选择电压比较，而选择电压根据 ON/OFF 寄存器状态，会选择不同的参考电压，当 CS 电压超过选择电压时，IC 的内置功率 MOS 关闭。
为了屏蔽在输出管导通瞬间 CS 端的尖峰脉冲而导致错误的关断动作，比较器的输出端在强迫开启时间内是无效的，强迫 开启时间由内部电路设定为固定关断时间的 1/10。但是由于 PCB 布局等因素的不同，可能会使得 CS 端的尖峰脉冲幅值 过大并且持续时间太长，这样相对较短的强迫开启时间将不能屏蔽 CS 的尖峰，使得输出管在强迫开启时间之后就被关断， 这又会使得输出 LED 电流比设定的正常电流小。更严重的情况下，将会发生错误的过流保护而将电路锁死，这就必须重 新给 IC 加电。所以在设计时不能把强迫开启时间设地太短，建议固定关断时间设定在 1µS 以上，这样强迫开启时间就会 大于 100nS，对于大多数应用来说此时间已足够了。
LED 手电筒驱动专用IC
xx135 **** ****
公司专业的角度为您提供优质的产品，让您用实惠的价格，购买到您需要的产品和优质的服务。
升压芯片，同步降压芯片，同步升压降压芯片，LED背光驱动IC,LED照明驱动IC,线性恒流IC,线性稳压LDO,锂电充电IC,锂电保护IC,电压检测IC等等是我们的主打产品。
同时我们提供专业的技术支持，让您能更快的设计生产产品，获得市场先机。
LED手电筒驱动专用IC特点：
工作电压：2V~6V
工作模式1:全亮、闪亮
工作模式2:全亮、暗亮、闪亮
最大LED电流：200mA
欠压保护：2V
LED手电筒驱动专用IC应用领域：
LED手电筒装
LY2210采用SOT23和TO92两种封装
LED矿灯、头灯
专门为LED手电筒、矿灯、头灯等设计的控制芯片。
LY2210支持一组LED 灯，灯的控制由开关来完成。
LY2210有两种工作模式：
在工作模式1下，LED灯可在"全亮"和"闪亮"这两种工作状态之间切换；在工作模式2下，LED灯可从"全亮"状态切换到亮度的"暗亮"状态再到"闪亮"状态，这三种工作状态是循环往复切换的。
LY2210最大工作电流为200m
A.
1/ 1。
大功率手电筒专用芯片-大电流恒流爆闪3功能恒流芯片H5331
三功能开关降压型LED 恒流驱动器5331
1
典型应用电路图
V IN
图1：5331典型应用电路图（两节锂电输入）
概述
是一款集成了三功能的开关
降压型LED 恒流驱动器。
通过电源的接通与关断可实现功能之间的切换：全亮（100%）--暗亮（25%）--爆闪。
采用固定关断时间的控制方
式，关断时间可通过外部电容进行调节，因此工作频率可根据用户要求而设置。
通过一个外接电阻来设置LED 的输出电流。
内部还集成了VDD 稳压管，过温保护电路，短路保护电路等。
减少外围元件并提高了系统可靠性。
采用SOT23-6封装。
特点 ¾ 内置三功能：100%-25%-爆闪 ¾ 宽输入电压范围：3.6V~100V ¾ 高效率：可高达90%
¾ 芯片供电欠压保护：3.2V(迟滞0.5V)
¾ 峰值电流采样电压：250mV
¾ 关断时间可调 ¾ 内置过温调节 ¾ 内置LED 短路保护 ¾ 内置VDD 稳压管
应用领域
¾ LED 手电筒 ¾ 自行车灯 ¾ 大功率LED 照明
深圳市惠新晨电子有限公司
Ｈ５３３１Ｈ５３３１Ｈ５３３１Ｈ５３３１Ｈ５３３１版本Ｖ１．０。
LED手电筒驱动电路及原理图介绍
LED手电筒驱动电路及原理图介绍
市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有1 00 mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端
拆开后，根据实物绘制了电路图，如图1所示。
图1 LED手电驱动电路原理图
工作原理：
接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L 储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。

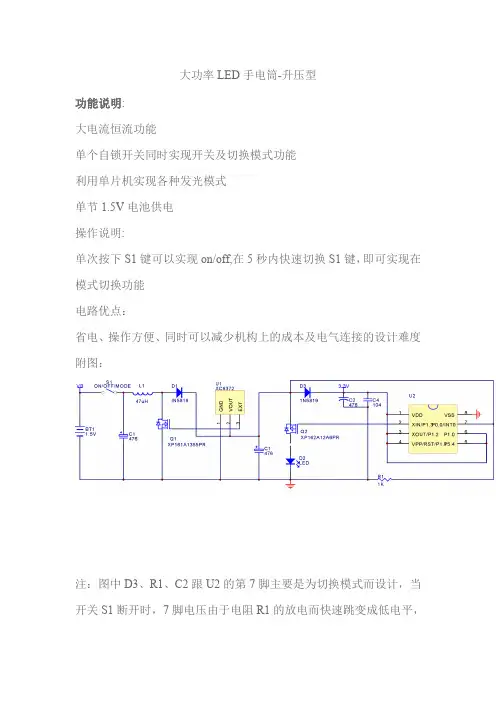

大功率LED手电筒(升压+降压+恒流)
大功率LED手电筒-升压型功能说明:大电流恒流功能单个自锁开关同时实现开关及切换模式功能利用单片机实现各种发光模式单节1.5V电池供电操作说明:单次按下S1键可以实现on/off,在5秒内快速切换S1键，即可实现在模式切换功能电路优点：省电、操作方便、同时可以减少机构上的成本及电气连接的设计难度附图：注：图中D3、R1、C2跟U2的第7脚主要是为切换模式而设计，当开关S1断开时，7脚电压由于电阻R1的放电而快速跳变成低电平，而U2则有防反向放电二极管D3及C2的电压保持的做用而正常工作，当检测到U2的第7脚跳变成低电平时，此时U2的第2脚停止输出，同时将U2进入省电模式（这样可以让U2在开关S1断开时可以工作更长时间）；在一定时间内（电容C2两端电压未放至到U2最低工作电压点时），闭合S1，此时U2的第2脚检测到一个跳变电平，同时将输出状态切换到下一个模试。
但超过一定时间后再次再次闭合S1，U2输出则以第一个模式输出。
大功率LED手电筒-降压型功能说明:大电流恒流功能单个自锁开关同时实现开关及切换模式功能利用单片机实现各种发光模式3.7-8.4V供电操作说明:单次按下S1键可以实现on/off,在5秒内快速切换S1键，即可实现在模式切换功能电路优点：省电、操作方便、同时可以减少机构上的成本及电气连接的设计难度附图：大功率LED手电筒-恒流型功能说明:大电流恒流功能单个自锁开关同时实现开关及切换模式功能利用单片机实现各种发光模式4.2V-6V电池供电操作说明:上电亮100%,按一次亮50%,再按一次OFF，再按一次亮100%，依次循环!!电路优点：省电、操作方便、同时可以减少机构上的成本及电气连接的设计难度附图：。
手电筒芯片
手电筒芯片手电筒芯片是一种集成电路，用于控制手电筒的开关、亮度和模式等功能。
它作为手电筒的核心部件，负责控制和驱动灯珠，提供灯光的亮度和模式选择，并且节能、高效。
手电筒芯片的主要功能包括以下几个方面：1. 开关控制功能：手电筒芯片可以通过控制芯片上的开关引脚，实现对手电筒的开关控制。
当用户按下手电筒的开关时，芯片会接收到开关信号，从而控制灯珠的开关状态。
通过芯片的控制，实现灯光的开关，方便用户使用。
2. 亮度调节功能：手电筒芯片可以根据用户的需要，控制灯珠的亮度。
一般来说，手电筒芯片会集成PWM控制电路，通过调节PWM信号的占空比，实现对灯珠亮度的调节。
用户可以根据实际使用场景，选择合适的亮度，以提供更好的照明效果。
3. 模式选择功能：手电筒芯片还可以实现不同的灯光模式选择。
例如，常亮模式、闪烁模式、SOS求救模式等。
通过芯片上的控制逻辑，用户可以按下开关，实现不同的模式切换。
灯光模式的多样性可以满足不同用户的需求。
4. 节能高效功能：手电筒芯片设计时，通常会考虑节能和高效的要求。
芯片会采用低功耗设计，以延长电池寿命。
此外，芯片还会根据实际使用情况，自动调整功率，以提供更高的能效。
这样可以延长电池寿命，减少更换电池的频率。
手电筒芯片的设计需要考虑以下几个因素：1. 尺寸和功耗：手电筒芯片的尺寸和功耗需尽量小。
因为手电筒通常需要携带，所以芯片的尺寸要尽量小，以便于集成到手电筒的体积内。
另外，芯片的功耗要尽量低，以延长电池的使用寿命。
2. 可靠性和稳定性：手电筒芯片作为手电筒的核心部件，必须具有高度的可靠性和稳定性。
芯片要经受住多次开关操作，同时还必须能够适应不同环境下的使用条件。
3. 易于使用：手电筒芯片的设计要尽量简单，易于使用。
用户可以通过简单的操作，实现对手电筒的开关、亮度和模式等功能的控制。
总之，手电筒芯片是控制手电筒开关、亮度和模式等功能的关键部件。
它通过集成电路的方式，实现对手电筒的控制和驱动。
轻触开关手电筒IC三功能手电IC
Ω
2
A
4.5
V
10
Hz
SL8323_DS01CN
深圳市森利威尔电子有限公司
4
手电筒ＩＣ、手电筒方案、手电筒三功能升压方案
SL8 32 3 1-3W 升压型三功能 LED 恒流驱动器
应用指南
电感选择
SL8323 开关频率为 1MHz。对大多数应 用可选择 2.2-4.7uH的电感。电感必须具有低 的直流阻抗DCR，以获得高效率。
管脚名
VOUT GND FB BYP FC SW
描述
升压输出，同时做芯片供电端 芯片地
输出电流检测反馈脚 接旁路电容
功能脚，接 PMOS 栅极 开关脚
SL8323_DS01CN
深圳市森利威尔电子有限公司
2
手电筒ＩＣ、手电筒方案、手电筒三功能升压方案
SL8 32 3 1-3W 升压型三功能 LED 恒流驱动器
典型应用电路图
SL8323
图 1：SL8323 典型应用电路图
SL8323_DS01CN
深圳市森利威尔电子有限公司
1
手电筒ＩＣ、手电筒方案、手电筒三功能升压方案
订货信息
产品型号
封装及管脚分配
SL8 32 3 1-3W 升压型三功能 LED 恒流驱动器
SL8 32 3
管脚描述
管脚号
1 2 3 4 5 6
模式的切换由电源的开关动作触发。循环 顺序为：全亮—暗亮—爆闪—全亮。
当关断时间较长时，SL8323 将复位到第 一状态即全亮状态。
过压保护
芯片内部集成输出过压保护功能。当检测 到输出电压超过 4.5V时，功率管将关闭并停 止开关动作。输出电压被钳位在 4.5V。
多功能手电筒IC
80 100 -80 -100
LED3
IO+ Vout=“0”，拉电流 IO- Vout=“1”，灌电流
80 100 -80 -100
LED4
IO+ Vout=“0”，拉电流 IO- Vout=“1”，灌电流
80 100 -80 -100
最大
5.5 150 10
-
单位
V uA uA
mA mA mA mA mA mA mA mA
3/7
南京芯亮点电子有限公司 7.电气特性
CH5808 芯片用户手册 V1.0
四路单灯手电筒控制芯片
7.1 极限参数
无另外说明，在 TA=25℃条件下
符号
参数名称
测试条件
最小 最大 单位
VDD
电源电压
-
-0.3
7
V
VIN VOUT
输入电压 输出端耐压
-
-0.3
VDD
V
-
-0.3
7
V
TJ
结温
-
-
150
2/7
南京芯亮点电子有限公司 5.结构框图
CH5808 芯片用户手册 V1.0
四路单灯手电筒控制芯片
VDD 4
电源检测
OPT1 2 OPT2 3
GND 1
数字控制 模式选择
振荡器
状态控制
驱动
6.典型应用电路
图 5-1. CH5808 结构框图
8 LED4 7 LED3 6 LED2 5 LED1
S1 ON/OFF BT1 3.7V
1
模式3 - 3档调光LED模式
1
模式4 - 3档普通LED模式
8.2 功能说明
JY2412 2 软启动功能 LED 线性 恒流驱动 IC规格说明文档
JY2412 2 软启动功能 LED 线性恒流驱动 IC概述JY2412 LED 恒流驱动 IC ，是 JY2410es 系列恒流驱动的升级版本，产品秉承了JY2410 的优良特性，更增加了多项最新的专利技术，使产品性能达到了一个新的高度。
JY2412 针对目前各种中小功率的 LED 照明产品而设计，适用于各种小功率球泡灯、日光灯、天花灯、吸顶灯、筒灯等产品。
JY2412 是在 JY2411 的基础上，增加一路恒流驱动模块而成。
具有 A /B 两路恒流驱动,其中，A 路采用内置 600v MOS 功率管，最大输出电流为80ma，B 路驱动输出采用外置 MOS 管，可以带动各种小功率 LED 负载，A/ B 两路输出可以分开使用，也可以合并使用以增加驱动器的输出电流， A/ B 两路驱动各自有电流检测端： csa 和csb ，使用时可以设定各自的电流，JY2412 具有体积小，外部线路结构简单，外围零件少的特点。
JY2412 具有极高的恒流精度，而且，工作时没有电磁辐射，可以轻松通过欧美的 EMI 检测。
JY2412 保持了 JY2410esxx系列产品优异的电气性能之外，产品嵌入了本公司最新的 LED软启动专利技术，LED 光源在上电时，其初始电流，仅为工作电流的 20%然后逐暂增加至 100%，实现了真正意义上的软启动。
产品特点JY2412 内部集成了两路高精度线性恒流模块、外部遥控器接口控制模块、外部PWM 及直流线性调光模块、温度控制模块等。
适合于高压非隔离LED 驱动方案，JY2412 具有两路恒流驱动模块，其中，模块 A 内部自带一枚 600V MOS 功率管，驱动电流达 80ma，B 模块恒流驱动采用 MOS管外挂方式，可以输出较大的电流。
相对JY2411，JY2412更适用于功率较大的 LED 灯具。
JY2412 的两路输出，可以单独使用任何一路，也可以两路同时使用。
可以单独驱动各自的负载，也可以合并使用以增加输出电流。
手电筒IC选型表
1-5WLED驱动 1-5WLED驱动 1-5WLED驱动 1-5WLED驱动 1-5WLED驱动 1-5WLED驱动 1-5WLED驱动 1-5WLED驱动 1-5WLED驱动
97% 97% 97% 97% 97% 97% 97% 97% 97% 90%
10 AP5906 11 AP8233B 12 AP5907 13 AP8235 14 AP5908 15 AP2803
最大输出 LED电流
150 150 150 200 500 1100 1100 1400 1100
转换效率
80% 80% 80% 80% 80%
功能/特点
升压/ 外围只需一个电感 升压/ 外围只需一个电感 升压/ 外围只需一个电感和一个电容 升压/ 外围只需一个电感 升压/ 外围只需一个电感 直驱/两功能（亮、25%亮） 直驱/两功能（亮、8HZ暴闪）
升压恒流/过流、过温保护
1MHZ
1-3WLED驱动
16
扣扣； 2355558468
TL
1 3 4 1 0 4 9 2 6 4 6
外型封装
TO92/SOT23 TO92/SOT23 TO92/SOT23 TO92/SOT23 TO92/SOT23 SOT23 SOT23 SOT23-6 SOT23 SOT23 SOT23 SOT23 SOT23 SOT23-6 SOT23-6
LED驱动IC大全
全球LED驱动集萃目录台湾地区部分： (2)点晶科技股份 (2)台湾聚积科技公司 (3)台湾广鹏〔富晶〕科技公司 (3)台湾台晶科技 (4)台湾易亨电子公司 (4)台湾圆创科技股份 (4)台湾晶锜科技公司 (4)天鈺科技股份 (4)台湾飞虹积体电路 (5)台湾芯瑞科技股份 (5)台湾茂达电子公司 (5)日本部分： (5)东芝公司 (5)松下电器产业株式会社半导体社 (5)美国部分： (5)IR国际整流器公司 (5)ON安森美半导体 (5)美国超科公司(S UPERTEX) (6)TI美国德州仪器公司屏幕驱动部分 (6)TI美国德州仪器公司白光LED驱动器 (7)美国美信集成产品公司白光LED驱动器 (7)美国美信集成产品公司高亮度LED驱动器 (8)美国国家半导体公司新产品: (9)美国国家半导体公司白色LED低功率驱动部分 (9)美国国家半导体公司照明管理单元〔LMU〕 (10)美国凌特公司白光背光及背光指示部分： (10)美国凌特公司全彩背光部分： (11)美国凌特公司大电流驱动及LED闪光灯部分： (11)飞兆半导体公司 (12)ADI美国模拟器件公司 (12)美国SIPEX公司 (12)美国PI(P OWER I NTEGRATIONS)公司 (12)美国PI(P OWER I NTEGRATIONS)公司数据手册 (13)美国PI(P OWER I NTEGRATIONS)公司IC产品系列参考 (13)美国加州Z YWYN 公司(美商齐荣)小屏背光部分 (13)美国加州Z YWYN 公司(美商齐荣)大尺寸嵌入式背光部分 (13)美国加州Z YWYN 公司(美商齐荣)工业照明部分 (14)美国灿瑞科技公司 (14)美商茂力公司(MPS) (14)美国CATALYST (15)欧洲英国IXYS半导体公司 (15)美国迈瑞半导体公司 (15)欧洲部分： (15)德国英飞凌 (15)奥地利微电子 (15)NXP荷兰皇家飞利浦公司I&SUP2;C LED显示控制 (15)NXP荷兰皇家飞利浦公司高功率系统用SMPS芯片 (16)ST意法半导体公司显示器驱动器 (16)英国Z ETEX〔捷特科〕公司 (16)国内部分： (16)杭州士兰微电子 (16)深圳泉芯电子技木 (16)深圳光华源科技 (17)深圳国微电子股份 (17)深圳市彩拓科技开发 (17)华润矽威科技〔上海〕 (17)深圳市安联创科技 (17)LED屏幕配套部分逻辑IC，飞利浦些列： (17)LED 驱动配套部分 MOS管： (17)台湾地区部分：点晶科技股份DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线性恒流IC 规格书DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线性恒流IC 规格书DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动IC 规格书DM412 三通道装饰照明专用可直接数据级联恒流IC 200mA R/G/B恒流驱动IC 规格书DM413 三通道装饰照明专用PWM输出驱动IC 100mA R/G/B恒流驱动IC 规格书DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰规格书DM115B通用8位恒流驱动IC 恒流一致性及稳定性高规格书DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13A 16位恒流驱动，面对低端屏幕客户规格书DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管规格书DM132 16位1024级PWM输出驱动IC 规格书DM137 16位开,短路,过温智能侦测驱动IC 规格书DM133 16位开路检测&64级电流调整&过温警示驱动IC 规格书DM163 8x3信道4096级PWM驱动IC 规格书DM621 4×3装饰照明专用PWM输出驱动恒流IC 规格书DM631 12比特内置PWM+实时检测恒流驱动IC 规格书DM632 16比特内置PWM+实时检测恒流驱动IC 规格书DM163 8×3通道4096级PWM输出恒流驱动IC 规格书DM164 8×3通道4096级PWM输出恒流驱动IC 规格书DD211 二倍升压驱动IC 2-3.3V 最大升压100mA固定式恒流IC 规格书DD231 3信道驱动IC 5-30mA 可设置小体上电即亮型IC 规格书DD233 4信道驱动IC 5-30mA 可设置小体、可开关型IC 规格书DD212 1.5-5.5V二倍升压最大400mA电流输出驱动单颗LED恒流IC 规格书PC112,PC113 2.8-5V四倍升压驱动20mA小功率多颗LED恒流IC 规格书ST2225A 35输出信道之数字/字母LED驱动芯片规格书台湾聚积科技公司MBI1801 1路恒流驱动1.2A电流可设定PWM信号灰度调节规格书MBI1802 2路恒流驱动360mA电流可两路单独设定PWM信号灰度调节规格书MBI1804 4路恒流驱动240mA电流可设定PWM信号灰度调节规格书MBI1816 16路恒流驱动电流可设定PWM信号灰度调节规格书MBI5016 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 已停产规格书MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC 规格书MBI5025 16位最大45mALED屏幕、护栏灯管恒流驱动IC 规格书MBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 规格书MBI5028 16位最大90mA LED屏幕、护栏灯管恒流驱动IC，具电流增益功能规格书MBI5030 16位内置PWM高灰阶LED恒流驱动IC 规格书MBI5031 16位内置PWM高灰阶LED恒流驱动IC，相对5030低端客户规格书MBI5039MBI5168 8位LED屏幕、护栏灯管恒流驱动IC 规格书MBI6010 3位级联式LED灯饰屏幕，R/G/B单独电流可设置恒流驱动IC 规格书台湾广鹏〔富晶〕科技公司A701、A702 固定式5-30mA灯饰恒流规格书A703 120mA可开式6-50V降压型恒流IC 规格书A705 220mA、2.7-12V固定降压型单路恒流IC 规格书A706 5-40mA、5-50V/PWM多路可开关型恒流IC 规格书AMC711x 固定式小电流灯饰应用规格书AMC711x_E 固定式小电流灯饰应用规格书AMC7135 2-6V 低压差固定式恒流驱动IC 1颗LED 规格书AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱动IC 规格书AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动IC 规格书AMC7169 LED保护IC 规格书台湾台晶科技T6309A 背光规格书T6309B 背光规格书T6313A 背光规格书T6319A 背光 LED并联固定电压背光驱动IC 规格书T6311A 路灯规格书T6316A/B 路灯规格书T6326A 手电式设备低压差电流多路可调400mA 规格书T6335A 矿灯低压差恒流式与AMC7135相同规格书T6336A 草坪灯用于主付灯矿灯规格书T6315A 草坪灯规格书T6317A MR16-1W 7-24V 350mA 1W多颗驱动IC 规格书T6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC 规格书T6327A 矿灯主付灯多电流可选固定式低压差是LED恒流驱动规格书T6329A磷酸铁锂电池矿灯升压式LED驱动恒流IC 规格书台湾易亨电子公司台湾圆创科技股份AT1325 8-bit Constant Current LED Sink Driver 规格书AT1326 16-bit Constant Current LED Sink Driver 规格书AT1313 Constant current LED driver 规格书AT1312 Boost constant current LED driver 规格书AT1314 Buck constant current LED driver 规格书台湾晶锜科技公司SCT2024 16位移位LED恒流驱动，适合目前LED大屏幕使用3-40mA 规格书SCT2026 16位移位LED恒流驱动，适合目前LED大屏幕使用3-90mA规格书SCT2210 16位移位LED恒流驱动，适合LED大屏幕及插件护栏管使用3-120mA 规格书SCT2110 8位移位LED恒流驱动IC，主要用于灯饰产品规格书SCT2512 12位移位护栏管专用IC，3路OE灰度可以单独调节规格书SCT2007 3路点光源驱动IC，可兼容MIB6010 规格书天鈺科技股份FP6742A 输入4.5-25V，输出8路小功率背光源升压驱动IC 规格书FP6742 输入4.5-25V，输出6路小功率背光源升压驱动IC 规格书FP6741 输入4.5-25V，输出10路小功率背光源升压驱动IC 规格书FP6732FP6700 高压驱动IC〔类似HV9910〕规格书FP6735 输入2.8-5.5升压驱动10pcs 25mA 规格书台湾飞虹积体电路台湾芯瑞科技股份SMD733 3-40V电压输入，内置MOS管降压型驱动电流1A 规格书SMD735 3-40V电压输入，降压型驱动电流700mA〔可替代AMC7150〕规格书SMD736 最高40V电压输入，内置MOS管降压型驱动电流3A 规格书SMD802 市电直驱1A LED驱动IC〔可替代HV9910〕规格书SMD911 市电直驱IC，外置MOS LED隔离方案驱动IC 规格书SMD912 市电隔离型直驱IC，外置MOS LED驱动IC 规格书台湾茂达电子公司APW7003APW7008APW7071APW7005日本部分：东芝公司TB62725 8位移位恒流驱动IC 规格书TB62726AN/AF 16位全彩LED大屏幕规格书TB62726ANG/AFG 16位全彩LED大屏幕规格书TCA62746AFG/AFNG 16位全彩LED大屏幕带断、短路侦测及温度保护规格书松下电器产业株式会社半导体社MIP551 电压输入〔80～280 VAC〕输出电流0.5 A 多颗LED应用规格书MIP552 电压输入〔80～280 VAC〕输出电流1 A 多颗LED应用规格书美国部分：IR 国际整流器公司IRS2540 200V市电直驱1W多颗LED驱动IC，500mA 规格书IRS2541 600V市电直驱1W多颗LED驱动IC，500mA 规格书ON 安森美半导体NCP5612 2通道泵式可PWM的白色LED驱动产品是LCD屏背光照明，操作模态 1 x 和 1.5 x 泵式驱动，87% 效率连同 0.2% 相配误差。
LED驱动电源MH6206
MH6206
LED 驱动控制 ICMH6206
概述
MH6206 是 一 款 高 效 率 ， 稳 定 可 靠 的 高 亮 度 LED 灯 驱 动 控 制 IC ， 内 置 高 精 度 比较器， off-time 控 制 电 路 ， 恒流 驱 动控 制电 路等， 特别 适合 大功 率， 多 个 高 亮 度 LED 灯串恒流驱动。 MH6206 采 用 固 定 off-time 控 制 工 作 方 式 ， 其 工 作 频 率 可 高 达 2.5MHz ， 可 使 外 部电感和滤波电容、体积减少，效率提高。 在 EN 端 加 PWM 信 号 ， 可 调 节 LED 灯 的 亮 度 。 通 过 调 节 外 置 的 电 阻 ， 能 控 制 高 亮 度 LED 灯 的 驱 动 电 流 ，使 LED 灯 亮 度 达 到 预 期 恒 定 亮 度 ，流 过 高 亮 度 LED 灯 的 电 流 可 从 几 毫 安 到 1.5 安 变 化 。
固 定 关 断 时 间 可 由 连 接 到 Toff 端 的 R OF F 和 C OF F 设 定 ：
TOFF = 0.51 •
如果不外接 ROFF 和 COFF，ＭＨ６２０６ 内部将关断时间设定为:
100 K Ω • ROFF • (COFF + 12 pF ) ROFF + 100 K Ω
TOFF = 612ns
描述 驱动极 ，接外部 MOS 管的门极 电源地
深圳明和科技有限公司 0755-82536500
MH6206
3 4 5 6 EN VDD TOFF CS 芯片使能端 电源脚(2V-6.5V) 关断时间设置脚 输出电流检测反馈脚
� 内部框图
管脚 功 能 描 述:
AP2210 AP2210B 手电筒智能调节3W白光LED驱动器
AP2210AP2210BAP2210 AP2210B手电筒智能调节3W白光LED驱动器AP2210B 智能调节3W高功率白光LED驱动器AP2210B是一款提供可调节输出电流的升压型DC-DC稳压器。
芯片工作于1.0MHz恒定的开关频率，允许使用小型的外部电感和陶瓷电容。
AP2210B使用两节碱性电池可以驱动高达1A负载电流。
LED电流可以通过内部智能模块检测输入电压自动调节，延长电池使用时间，且可用外部电流检测电阻来编程,Rs,连接在反馈引脚（FB）和地之间。
95mV(典型值)低反馈电压降低了Rs的损耗以获得更好效率。
内置2A，100mΩNMOS开关管使芯片在重负载下也能提供高效率在关断模式反馈电阻Rs和负载完全断开100mΩ NMOS开关管，使芯片在重负载下也能提供高效率。
在关断模式，反馈电阻Rs和负载完全断开，消耗电流减小到1uA。
AP2210B采用SOT-23-6L封装。
LED电源效率：高达90% 白光LED手电电流精度：5%（Vin=3.6V~1.8V@Vf=3.7V） 低启动电压：0.9V（I LED=270mA）低保持电压：0.75V（I LED=200mA） 白光LED相机闪光灯 手机摄像头闪光灯 PDA相机闪光灯1MHz开关频率使用微型外部原件低R DS（ON）：100mΩ（典型值） 过温保护小型SOT236L封装 摄像机闪光灯小型SOT-23-6L封装AP2210 3W高功率白光LED驱动器AP2210是一款提供可调节输出电流的升压型DC-DC稳压器，芯片工作于1.0MHz恒定的开关频率，允许使用小型的外部电感和陶瓷电容。
AP2210使用两节碱性电池可以驱动高达1A负载电流。
LED电流可以通过外部电流检测电阻来编程，Rs连接在反馈引脚（FB）和地之间。
95mV低反馈电压降低了Rs的损耗以获得更好效率。
内置2A，100mΩ NMOS开关管，使芯片在重负载下也能提供高效率。
在关断模式，反馈电阻Rs和负载完全断开消耗电流减小到1uA以下AP2210采用SOT-23-6L封装阻Rs和负载完全断开，消耗电流减小到1uA以下。
1.5V 手电筒驱动芯片CH2601
图 1：CH2601 典型应用电路图
CH2601_DS01CN
1 of 8
CH2601 LED 手电筒专用驱动器
订货信息
产品型号
CH2601
丝印
2601
封装及管分配
GND
3
2601
2601
1
VDD
1
2
3
2
LX LX VDD GND
SOT23
TO-92
CH2601_DS01CN
2 of 8
CH2601 LED 手电筒专用驱动器
CH2601 LED 手电筒专用驱动器
概述
CH2601 是一款采用大规模集成电路 技术，专门为使用干电池的 LED 手电筒设 计的专用集成电路。 CH2601 适用于一节干电池应用的 LED 的驱动。 CH2601 外围电路简单，只需外加一 个电感元件，即可构成 LED 手电筒驱动电 路板。 CH2601 可靠性高、效率高、工作电 压范围宽、使用简单、生产一致性好。通 过外围电感元件的调节，可满足 LED 手电 筒对不同亮度的要求。 CH2601 采用 TO-92 和 SOT23 两种封 装形式。
CH2601_DS01CN
5 of 8
CH2601 LED 手电筒专用驱动器
应用指南
工作原理
CH2601 采用固定导通时间 TON，工 作于电感电流临界模式，因而外围元件仅 需一个电感，并且具有高的转换效率。同 时输入电流可通过外接电感值来设置，因 此可通过电感来设定输出功率。 CH2601 适用于一节干电池应用的LED 手电筒驱动。
管脚定义
管脚名称 封装和管脚号 TO-92
LX VDD GND 1 2 3
管脚类型
宇鑫科技电子有限公司 YX009K3-RW 三按键五档带无级调光LED控制IC说明书
YX009K3-RW 3按键五档带无级调光LED控制IC一、概述宇鑫科技：是一家专门服务于LED照明行业和消费电子产品行业的方案公司。
主要从事各类消费类电子产品控制方案芯片的研发与销售。
目前主要有:LED调光控制IC、分档调光IC、无级调光IC、调光调色温控制IC、移动电源控制IC、电量显示IC、应急灯控制IC、RGB七彩控制IC、红外遥控IC、定时控制IC、迷你风扇IC、及其他各类消费电子产品的专用控制IC等，主分:YX009K系列、YX017A系列、YX007系列、等都是公司自主研发与销售。
目前公司有近百款产品，若需选型手册，可联系客服索取，公司同时也根据用户不同需求进行针对性控制IC设计、销售和售后技术支持,本公司诚信经营，并热诚服务于不同规模公司的需求。
主要特点:1、芯片3按键控制方式，外围电路简单好用，可适用于LED台灯等调光控制*休眠微功耗设计，OFF状态时，芯片本身静态电流最低可小于1微安*点按5级分档步进调光*长按无级调光*PWM输出最大最小极限指示灯2、3按键方式控制逻辑如下:芯片每次上电默认为60%开机状态,后续调光记忆,直到掉电复位点按全程档位：20%-40%-60%-80%-100%点按或无级调光最大最小极限值：100%-20%OFF状态: 点按开关键-开机/点按开关键-关机 如此循环ON状态： 点按UP键-向上加20%,点按DOWN键-向下减20%ON状态： 长按UP键-向上无级调光/长按DOWN键-向下无级调光长按无级调光后,再点按，则是从当前值向上或向下20%这样步进3、 无级调光行程: 无级调光最大值与最小值之间的总行程时间是6秒左右4、 芯片驱动波形输出为31KHZ PWM,能实现平滑无闪烁调光,可直接驱动MOS管也可与支持高频调光的恒流芯片组合驱动，应用于各类灯具调光方案5、 调光极限值指示灯: 当PWM调到最大或最小值时，芯片6脚输出指示灯二、IC引脚功能说明三、 芯片引脚参考线路: (具体线路需工程师根据自己产品特点进行应用设计) 序号名称 功能说明 1V DD 电源+，2.5-5.0V 2UP “UP ”加按键 3DOWN “DOWN ”减按键 4ON/OFF “ON/OFF ”开关按键 5PWM 31KHZ调光PWM输出端口 6S ec 1 LED指示输出(调光极限值时,引脚输出高电平) 7IR NC 8 GND 电源地四、封装信息。
SOS功能爆闪功能手电筒IC
电路图二：大功率电路
应用说明： 50MA-100MA 建议用 8550 三极管，有时要加限流电阻，特别是 4-7V 电压供电 推非白蓝以外的小 LED 灯。（关机时看是否有微亮） 100MA 以上建议用 SL2302 功率管，SL2302 耐压 16V 2A，最主要是输入阻抗大， 关机时不易产生耗电。（如应用图二）
2
电路图三：马达电机或白炽灯（玻璃灯）电路
ＳＬ８３５６
注意：三极管的脚位，已经很多人搞错极性，搞错极性也能 正常工作，只是会发热
电路图四：
3
电路图三：马达电机或白炽灯（玻璃灯）电路
ＳＬ８３５６
注意：三极管的脚位，已经很多人搞错极性，搞错极性也能 正常工作，只是会发热
电路图四：
3
◎工作电压范围：1.2V-6.0V ◎静态电流≤5uA ◎LED驱动电流≥30mA @=4.5V ◎加电阻保护LED灯（小电流供
电不用加电阻）
封装：
SOT23-6
应用范围：
LED 手电筒 LED 矿灯 LED 台灯
Байду номын сангаас
引脚：
序列号 1 2 3 4 5 6
引脚名 LED VDD OS OPT OPT VSS
ＳＬ８３５６
概述
特性
ＳＬ８３５６ 是一款专门为 LED 手电筒、矿 灯、头灯等设计的一款控制 IC。 ＳＬ８３５６ 支持 一组LED灯，灯的控制由开关来完成。 两种工作模式： 1. LED灯1/3亮，2/3亮，全亮，闪，灭 2. LED灯全亮，半亮，闪，灭 3. LED 灯 1/3 亮，全亮，闪，灭
描述 LED 开关
电源 控制开关 功能选择脚 功能选择脚
地
1
电路图一：小功率电路
JL1821S触摸芯片IC规格书(5键输出自锁)_V11
数据手册DATASHEETJL1821S5键(输出自锁)触摸感应芯片IC(Rev:1.1)一、概述JL1821S触摸感应IC是为实现人体触摸界面而设计的集成电路。
可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
使用该芯片可以实现触摸开关控制，方案所需的外围电路简单，操作方便。
确定好灵敏度选择电容，IC就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。
二、特点1、高灵敏度(用户可自行调节)2、高防水性能3、待机功耗低，省电4、高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响5、按键感应盘大小：大于3mm×3mm,根据不同面板材质跟厚度而定6、按键感应盘间距：大于2mm7、按键感应盘形状：任意形状（必须保证与面板的接触面积）8、按键感应盘材料：PCB铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO层等9、面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等10、面板厚度：0～12mm，根据不同的面板材质有所不同11、工作温度：-25℃～85℃12、工作电压：3V～5.5V13、封装类型：SOP14三、应用范围1、消费类电子2、数码产品3、家用电器4、小家电四、封装及引脚定义1、封装及引脚定义JL1821S，SOP142、引脚定义描述编号引脚定义功能描述编号引脚定义功能描述1 VDD 电源正端8 KEY5 触摸按键输入脚52 KEY1 触摸按键输入脚1 9 OUT5 输出通道53 KEY2 触摸按键输入脚2 10 OUT4 输出通道44 SEL 初始电平选择端11 OUT3 输出通道35 CAP 采样电容输入脚12 OUT2 输出通道26 KEY3 触摸按键输入脚3 13 OUT1 输出通道17 KEY4 触摸按键输入脚4 14 GND 电源负端五、应用电路图注：1、当介质材料及厚度等差异较大时，可通过调整采样电容容值来调节触摸灵敏度。
恒流多功能LED手电筒驱动芯片设计
恒流多功能LED手电筒驱动芯片设计程君永【摘要】针对目前LED手电筒的广泛应用,该文设计了一个带有多种功能的,更加节能的LED手电筒驱动芯片.该驱动芯片具有低功耗、高效率、不受温度和电压影响的线性恒流特性,并且很少的外围电路.本次电路的设计基于CSMC 5V 0.35μm CMOS工艺下完成,线路的仿真验证基于cadnce软件,通过spectre仿真器仿真.【期刊名称】《岳阳职业技术学院学报》【年(卷),期】2015(030)001【总页数】3页(P95-97)【关键词】LED手电筒;低功耗;恒流;CMOS【作者】程君永【作者单位】台州市椒江万胜电子有限公司,浙江台州318000【正文语种】中文【中图分类】TN36LED(中文意思为发光二极管)是一种新型半导体固态冷光源，它是一种能够将电能转化为可见光的光电器件。
主要是由P型半导体和N型半导体组成的PN结，即正向导通、反向截止和击穿特性[1]。
在正向电压下，注入的少数载流子与多数载流子复合时会把多余的能量以光子或部分以光子的形式释放出来，从而把电能直接转换为光能，为照明所用。
LED之所以能够优越于传统光源的白炽灯，主要表现有一是发光效率高，节能耗电量少，且光的单色性好、光谱窄，无需过滤即可直接发出有色可见光；二是寿命长，可以长期使用；三是安全和环保，是典型的绿色光源，无热辐射，全固态发光体，机械强度高，耐震、耐冲击而不易破碎；四是体积小、重量轻等。
要体现LED灯的优势，其驱动电路设计非常重要。
目前市场上的LED手电筒销量很大，设计一个性能高价格低的手电筒驱动芯片非常需要。
目前的手电筒基本上是采用单颗LED灯珠，灯珠的种类比较多，但基本上用3类。
低端的手电筒还是采用Q5的灯珠，高端的手电筒里面采用T6或者μ2的灯珠，这些灯珠都具有聚光好，高亮度，通电流能力强。
Q5的灯珠适合1A左右电流，T6和2适合2A的电流或者电流还更大些。
以前手电筒的外壳采用塑料的，不利于手电筒的散热，改进后外壳上采用铝合金工艺，有利于散热，并不容易摔坏，能够增加手电筒的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
May 2018 - REVISED Aug 2018 自锁开关五功能手电筒LED驱动IC
特性:
全亮、半亮、1/4亮、暴闪、SOS闪五种功能循环模式
工作电压：2.5V~5V
工作效率高达92%
160mΩ低导通电阻
高达1.5A的驱动电流能力
内置NMOS可直接驱动1~5WLED
SOT23绿色封装
内置防电源反接功能
具有防摔功能描述:
YX8235S是一颗五功能手电筒LED驱动芯片，采用了极小的SOT23无铅封装形式，仅需一颗电容器件，既节省PCB 空间，又节省系统的成本，三节干电池或一节锂电池可以驱动1-5W的LED。
YX8235S通过开关断开再接通来变换输出模式，可以实现亮度调节和暴闪功能。
YX8235S可工作于-40℃~+85℃
应用范围: 移动手电筒 LED头灯 LED驱动
典型应用:
2.5
图1. 典型应用电路
2.5
图2. 扩流应用电路
May 2018 - REVISED Aug 2018
订购信息
器件型号
订购号
封装描述
存储温度
封装标记
包装选择
YX8235S
SOT23
-65℃ to +125℃
Reel
引脚信息
123VDD
LX
GND XXXX
SOT23
引脚号 名称 引脚功能描述
1 LX LED 输出，低有效
2 VDD 电源正极 3
GND
电源负极
May 2018 - REVISED Aug 2018 绝对最大额定范围
描述范围单位电源电压( VDD ) -0.3 ~ 5.5 V 其它引脚-0.3 ~ VDD+0.3 V LED电流 1.7 A 存储结温-65 to +125 °C 焊接温度260(10s) °C
HBM ( Human Body Mode ) 2000 V 静态放电（ESD）
MM (Machine Mode ) 200 V 注1：超过上表中规定的极限参数会导致器件永久性损坏。
而工作在以上极限条件下可能会影响器件的可靠性。
热损耗信息
描述范围单位
封装热阻( θJA )
SOT23 200 °C/W “热阻(Junction to Ambient)θJA”
功耗, P D@T A=25°C
SOT23 0.5 W “热阻(Junction to Case)θJC”
推荐工作条件
描述范围单位工作结温-40 ~ 125 °C
工作环境温度-40 ~ 85 °C
电源电压+2.4 ~ +5 V
连续输出电流(SOT23) 0.5-1.5 A
注2：推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。
May 2018 - REVISED Aug 2018
电特性
（ VDD=3.8V ，T A = 25°C ， T6LED ，除非特别说明）
参数
符号 测试条件
最小值 典型值 最大值 单位 输入电源电压 V DD 2.5 3.8 5 V 空载电流 I DD
150 μA 输出电流 I LX
1.5 A 功率FET 导通电阻 R DS(ON) 100%模式，I LED =1.3A
160 mΩ 50%亮工作频率 F 50% 500 Hz 25%亮工作频率 F 25% 250 Hz 暴闪频率 F FLASH 8 Hz SOS 周期
T SOS
6
ms
内部功能框图
May 2018 - REVISED Aug 2018
典型特性曲线（除非特别说明，V IN =5V ， T A =25℃)
效率vs.输入电压
空载工作电流vs.输入电压
效率 (%)
空载工作电流 (u A )
输入电压（V ）
输入电压（V ）
R DS(ON) vs. I LX
R D S (O N ) (m Ω)
功能切换电压（V ）
I LX (A) 环境温度（℃）
May 2018 - REVISED Aug 2018 功能描述
YX8235S是一款采用电源开关控制，可实现全亮、
半亮、1/4亮、暴闪、SOS闪五种功能循环切换的LED驱动芯片。
LED驱动电流设置
LED驱动电流可通过调节电阻R来实现，如图1所示，可以按照所需要的电流调节电阻R的大小，可参考计算公式：
I LED=(V BAT-VF-V ON) / R
式中，V BAT为电池电压，VF为LED正向电压，V ON 为MOS管导通压降。
例：用3节5#电池，VF=3V，V ON=0.3V，R=1.2Ω，则I LED=1A。
注：由于电池和引线规格的不同，计算结果会有一定误差，公式仅供参考。
YX8235S最大可驱动1.5A的电流，电流的设定与调节要在YX8235S的最大电流驱动能力范围内，并且电阻的功率选择要适合，否则电路将不能正常工作。
YX8235S在三节干电池或一节锂电池供电情况可直接驱动1~5WLED。
功耗考虑
芯片结温依赖于环境温度、PCB布局、负载和封装类型等多种因素。
功耗与芯片结温可根据以下公式计算：
P D=R DS(ON)×I OUT2
根据P D结温可由以下公式求得：
T J=P D×θJA + T A
式中
T J 是芯片结温
T A 是环境温度
θJA是封装热阻
Ver2.1 6
May 2018 - REVISED Aug 2018 封装描述
SOT23package mechanical drawing。
