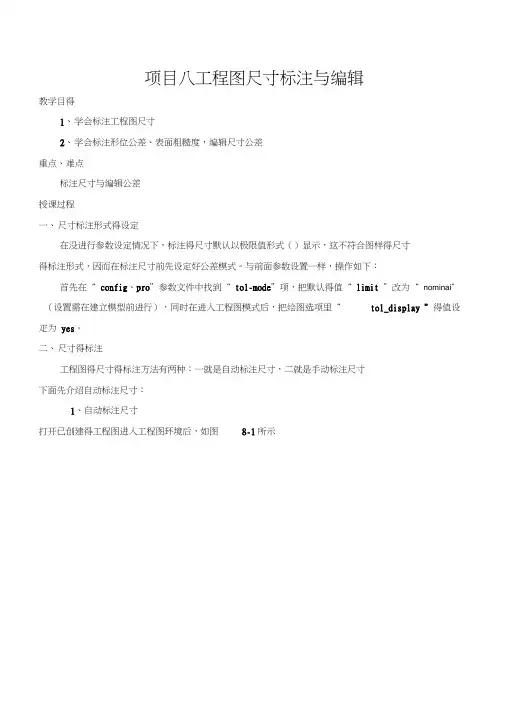

PROE工程图尺寸标注与编辑

项目八工程图尺寸标注与编辑教学目得1、学会标注工程图尺寸2、学会标注形位公差、表面粗糙度，编辑尺寸公差重点、难点标注尺寸与编辑公差授课过程一、尺寸标注形式得设定在没进行参数设定情况下，标注得尺寸默认以极限值形式（）显示，这不符合图样得尺寸得标注形式，因而在标注尺寸前先设定好公差模式。

与前面参数设置一样，操作如下：首先在“ config、pro”参数文件中找到“ tol-mode”项，把默认得值“ limit ”改为“ nominai”（设置需在建立模型前进行），同时在进入工程图模式后，把绘图选项里“tol_display ”得值设疋为yes。

二、尺寸得标注工程图得尺寸得标注方法有两种：一就是自动标注尺寸，二就是手动标注尺寸下面先介绍自动标注尺寸：1、自动标注尺寸打开已创建得工程图进入工程图环境后，如图8-1所示在討富框中“显示”面板才分别有“类型二“显示方式I “选项/■顶览”栓Q类型：选择要标注的项目类型，如图8-2申选搔了屐示“尺寸”莉“中心线”两项°0显示方式;选择隽显示尺寸的叶象，如图中选择了“零件和费图”顷0选项/■预览：选誓尺寸标注显示狀态€在图8-1中，分别点选俯视图与主视图（注意先后顺序），所得标注尺寸如图8-3:E8-2图—3由图8-3所显示得尺寸可知，尺寸显示情况与零件创建得形式相关，尺寸位置与所在视图有时需重新布局，在后面尺寸得修改内容中再作介绍。

2、手动标注尺寸进入如图8-1得工程图环境后，单击菜单栏“插入”项，展开下拉菜单，选择“尺寸”—“新参照”项（或单击工具栏中得按钮），单击鼠标左键分别选择标注尺寸得两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4:E SS-4二、尺寸编辑无论自动标注得尺寸，还就是手动标注得尺寸，都需要进一步修改完善，例如图8-3中尺寸位置与所在得视图，图8-4中尺寸得直径符号与公差得添加等，具体操作如下：1、移动尺寸：（1）同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左键把尺寸移到适当位置后松开鼠标即可。

Proe5.0 工程图教程之--标注样式的设置

Proe5.0 工程图教程之--标注样式的设置前面我出了几节工程图的教程，我的标注样式都是设置好的，如果朋友们是第一次用proe 做工程图，会发现，标注出来的尺寸比较难看，包括字体，箭头的样式，都很古怪，如下图：那么我们在正式做工程图之前，需要对proe的标注样式进行设置，并保存，这是一个一劳永逸的操作，只要设置一次，并保存好文件，后续就可以一直用下去。

如何设置呢，请请往下看: 下面开始教程，阅读说明：图片在上，注释文字在下方，该教程又本人（幽助）原创，首发沐风论坛，转载请保持其完整性，并注明出处，谢谢！在工程图界面，点击【文件】-【绘图选项】。

弹出的窗口就的标注样式设定的所有选项，我们可以看【说明】这里一栏，都是中文的，可以根据自己的需求和喜好来调整。

比如，我先将绘图的单位从英寸，修改为mm.【值】这里，调整为mm, 再点击【添加更改】，再点【应用】再比如，我们将工程图的投影法，修改成【第三角投影】可能有些默认就是第三角投影。

根据自己的需求调整，有些有第一角投影法。

再比如，我将字体的高度，调整为 2再比如，我将横截面的箭头长度设为2我将横截面的箭头宽度设计为 1我将尺寸界线在尺寸引导箭头上的偏移量设为0.5我将引导线箭头长度设为2我将引导线箭头宽度设为1将引导线拐肘长度设为0.5将字体设定为【仿宋】，值这里输入【simfang】当所有需要设置的选项设定好之后，点击保存。

保存的位置，可以任意，文件路径最好没有中文名，可以给此文件取个名字，也可以用默认的。

回到零件建模的界面。

点击【工具】-【选项】点击【浏览】，查找到刚刚我们保存的标注样式设定的文件。

找到对应的路径，选择正确的文件。

选择完成之后，点击【添加更改】并确定。

然后保存配置文件，到安装目录的text 文件夹下面，config.pro 文件里面。

关闭proe，重新启动软件。

. 新建一个零件。

创建一个拉伸特征，尺寸如上图。

再新建一个绘图，就是工程图啦。

Pro E尺寸标注

Pro E尺寸标注在工程图上增加视图后，需要对其进行标注。

本节首先介绍显示与檫除实体本身已有的尺寸的方法，然后介绍尺寸的标注和修改的方法，最后介绍几何公差的标注方法。

1尺寸的显示与擦除在【视图】下拉菜单中，选择【显示及拭除…】命令，如图4.1所示，或单击工具栏按钮可用于设置当前视图中零件尺寸等几何信息的显示与擦除。

图4.1 【视图】菜单图4.2 【显示/拭除】对话框1.1显示尺寸显示尺寸的步骤如下：步骤1：选择【视图】→【显示及拭除…】命令，打开如图4.2所示的【显示/拭除】对话框。

【显示/拭除】对话框中最上方的两个按钮的功能如下：【显示】：显示尺寸与注释。

【拭除】：擦除尺寸与注释。

图4.3 【显示方式】区域步骤2：在【显示/拭除】对话框的【类型】区域中设置显示的类型。

在这里单击按钮。

各工具按钮的功能如下：：显示/擦除尺寸。

：显示/擦除参考尺寸。

：显示/擦除几何公差。

：显示/擦除注释。

：显示/擦除球形注释。

：显示/擦除基准轴。

：显示/擦除符号。

：显示/擦除表面粗糙度。

：显示/擦除基准标记。

：显示/擦除修饰特征。

步骤3：在“显示/拭除”对话框的【显示方式】区域中选择显示尺寸或注释的位置。

这里选择【视图】单选按钮，系统将打开【选取】提示框，提示用户选择需要标注的视图。

如图4.3所示各单选按钮的含义如下：【特征】：显示选择的特征的尺寸与注释。

【零件】：显示选择的零件的尺寸与注释。

【视图】：显示选择的视图的尺寸与注释。

【特征和视图】：在选择的视图中显示选择的某特征的尺寸与注释。

【零件和视图】：在选择的视图中显示选择的某零件的尺寸与注释。

【显示全部】：显示工程图中的所有尺寸与注释。

步骤4：在主窗口中单击主视图，系统将自动对主视图进行尺寸标注，如图4.4所示。

步骤5：单击鼠标中键，结束选择，然后单击【显示/拭除】对话框中的【关闭】按钮，结束自动标注。

步骤6：用鼠标单击标注文本，将其拖动到合适位置，生成如图4.5所示的主视图。

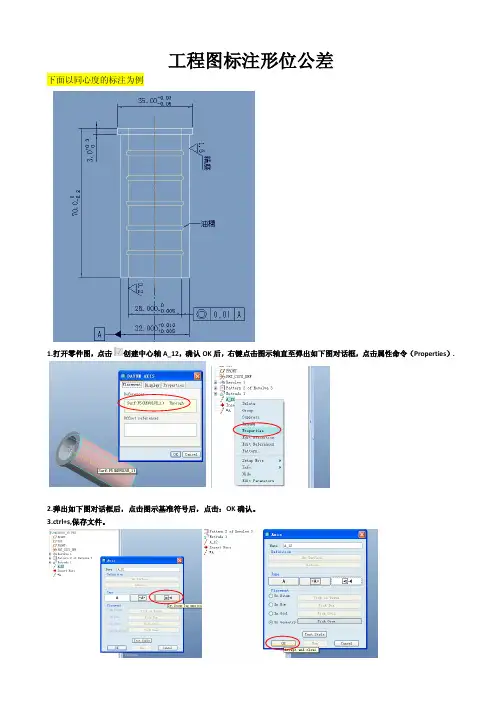

Proe工程图标注形位公差——同心度

将基准移至尺寸线上标注外径尺寸后选中基准符号后点鼠标右键属性properties弹出右图对话框点击indim即将基准符号放置在尺寸线上选择要放置的尺寸线即可点击ok确认
工程图标注形位公差
下面以同心度中心轴 A_12，确认 OK 后，右键点击图示轴直至弹出如下图对话框，点击属性命令（Properties）.
B
7.将基准移至尺寸线上，标注外径尺寸后，选中基准符号后点鼠标右键属性（Properties）弹出右图对话框，点击“In Dim” 即将基准符号放置在尺寸线上，选择要放置的尺寸线即可，点击 OK 确认。
8.点击形位公差命令，弹出图示对话框，选择同心度如图
同心度
9.点击图示按钮，选择中心轴选择形位公差的放置位置，选择“Normal Leader” 。
13.稍稍调整下位置即可完成形位公差的标注
．
2.弹出如下图对话框后，点击图示基准符号后，点击：OK 确认。 3.ctrl+s,保存文件。
4.创建工程图：文件 File新建 New工程图 Drawing输入品名选择模版及单位OK。 5. 插入视图，选择 FRONT 平面，选择显示隐藏线后，按鼠标中键确认。
6. 出现图示基准轴后，选中后点鼠标右键属性（Properties）弹出右图对话框，更改基准轴名称。
10.点击“Datum Refs”“Primary”Basic—B；点击“Tol Value”Overall Tolerance——0.01（设置基准和形位公差值）。
11. 点击“Symbols”勾选 Diameter Symbol点击“Model Refs”;
12 选择形位公差图框键头的放置位置，点选尺寸线（如图）点击鼠标中键确认OK。

（完整版）[整理]proe5.0工程图标注.

（完整版）[整理]proe5.0⼯程图标注.本章提要第5章⼯程图标注标注在⼯程图中占有重要的地位。

本章把标注分成尺⼨标注、注释标注、基准标注、公差标注与符号标注⼏个部分来讲述，并配以适当的范例来让读者巩固所学知识。

主要内容包括：●尺⼨的标注与编辑。

●注释的标注与编辑。

●基准、公差的标注。

●符号的标注。

5.1 ⼯程图标注概述在⼯程图中，标注的重要性是不⾔⽽喻的。

⼯程图作为设计者与制造者之间交流的语⾔，重在向其⽤户反映零组件的各种信息，这些信息中的绝⼤部分是通过⼯程图中的标注来反映的。

因此⼀张⾼质量的⼯程图必须具备充分合理的标注。

⼯程图中的标注种类很多，如尺⼨标注、注释标注、基准标注、公差标注、表⾯粗糙度标注、焊缝符号标注等。

●尺⼨标注：对于刚创建完视图的⼯程图，习惯上先添加其尺⼨标注。

由于在Pro/ENGINEER系统中存在着两种不同类型的尺⼨，所以添加尺⼨标注⼀般有两种⽅法：其⼀是通过选择下拉菜单命令来显⽰存在于零件模型的尺⼨信息，其⼆是通过选择下拉菜单（或者、、）命令⼿动创建尺⼨。

在标注尺⼨的过程中，要注意国家制图标准中关于尺⼨标注的具体规定，以免所标注出的尺⼨不符合国标的要求。

说明：在本书中，为了使⽤同⼀个模型的⼯程图来统⼀介绍尺⼨标注的各种⽅法，有的⽅法标注的尺⼨在该⼯程图中不⼀定符合国家标准，但是在其他的⼯程图中则可满⾜国标。

●注释标注：作为加⼯图样的⼯程图很多情况下需要使⽤⽂本⽅式来指引性地说明零组件的加⼯、装配体的技术要求，这可通过添加注释来实现。

Pro/ENGINEER系统提供了多种不同的注释标注⽅式，可据具体情况加以选取。

●基准标注：在Pro/ENGINEER系统中，基准的标注可分为“模型基准”和“绘制基准”。

选择下拉菜单命令，可创建基准⾯或基准轴，所创建的基准⾯或基准轴主要⽤于作为创建⼏何公差时公差的参照。

选择下拉菜单命令可创建“绘制基准⾯”、“绘制基准轴”或“绘制基准⽬标”，创建的绘制基准主要⽤于对⼯程图中某些必要的内容作补充说明。

proe工程图标注技巧

工程图标注的一个小技巧大家有没有注意到，在工程图标注时若尺寸界线距离很小时箭头就会重叠，通常方法是按右键点菜单选反向箭头。

有更简捷的方法：左键点尺寸数字，字体呈红色，如下图：再点左键，待出现矩形框时按右键，怎么样？箭头反向了吧，就这么方便。

求教工程图问题``工程图里标注好以后转CAD后,尺寸箭头和尺寸数字怎么不是关联起来的呢`答：看看，你的选择跟我一样吗，我是行的！<环境变量与proe><文件索引>我知道的相关索引的有四种,(后三种作用有局限)1.最常用的自然是search_path_fileconfig.pro:search_path_file X:\X\search.prosearch.pro可以用记事本编辑,格式如下!----------search.pro内容-------search_path x:\ptc\document1search_path x:\ptc\document2search_path x:\ptc\document3search_path x:\ptc\document4!----------end----------------------以上是绝对路径指向相对路径指向可以写成如下!----------search.pro内容-------search_path ptc /document1search_path ptc/document2search_path ptc/document3search_path ptc/document4!----------end----------------------以上的相对路径是相对于"工作目录",如果"工作目录"有改对应指向也就出错了,所以不推荐这种写法解决相对路径方法:设置"环境变量"(参41楼<环境变量与proe>)!----------search.pro内容-------search_path $PTC_DIR/document1search_path $PTC_DIR/document2search_path $PTC_DIR/document3search_path $PTC_DIR/document4!----------end----------------------2.idx索引这是相对族表的索引,有没现新开proe时想直接打开某族表中的文件,如不是当前目录时输入文件名,会打不开也找不到此文件,此素引就为这个而生设置步骤2.1.文件--设置工作目录(指向你要索引文件的目录)2.2.打开目录中有族表的文件(任意一个都可以),选取实例时选普通模型.2.3.文件--实例操作--更新索引--Enter--Enter(生成目录同名的idx文件)PS:如果你目录中有含族表文件存失败实例,idx会不完整.。

PROE工程图尺寸标注方法

3.绘图视图
PRO/E 工程图尺寸标注方法培训
截面：有剖面的无截面：无剖面的比例：指定放大或缩小无比例：与图纸的总比例一致。
3.绘图视图
PRO/E 工程图尺寸标注方法培训
3.2 剖视图种类：
• 完整的：全剖视图
•一
半：半剖视图
•局
部：局部剖视图
• 全部局部：全剖和局部视图
O）,加个空格，再把20 改成30 就行了。
Workshop Agenda PRO/E 工程图尺寸标注方法培训
1.创建绘图 2.绘图的基本过程 3.绘图视图 4.标注尺寸 5.使用热键提高效率 6.型位公差符号 7.注释 8.表格 9.绘图打印
1.创建绘图
PRO/E 工程图尺寸标注方法培训
新建绘图时输入必要的参数，选择相应的零件和图框
6.型位公差符号
PRO/E 工程图尺寸标注方法培训
6.2 使用注释直接创建型位公差
1，选择插入—注释—方向指引—垂直方向 —制作注释—箭头—选择边或尺寸—中键定位放置位置—输入文本。
2，文本的输入：以@[为开头，@]为结尾为一个方括号，内含文字或符号，如：
3，使用符号调色板输入特殊符号 4，使用热键可以提高效率
输入的与零件一致的名称，不使用缺省模板，选择对应的零件，选择格式为空，
浏览。
2.绘图的基本过程
PRO/E 工程图尺寸标注方法培训
1，创建视图，调整剖面和视图的显示。 2，显示或创建尺寸标注，添加尺寸公差。 3，添加符号，添加表面粗糙度、形位公差、焊接符号等。 4，添加文字说明和技术要求，表格。 5，保存打印。
并能一起移动
3.绘图视图
PRO/E 工程图尺寸标注方法培训

PROE工程图尺寸标注方法培训资料

图的边界 z-修剪：设定修剪平面以排除不必要的
零件显示
3.绘图视图
PRO/E 工程图尺寸标注方法培训
新增箭头：添加剖视箭头删除箭头：删除剖视箭头修改分解：修改装配爆炸图快照：将视图分解为图线原点：重新改变已有的视图
的原点透视：重新改变已有的视图
的透视设置
手工标注的尺寸可以对尺寸的数值进行调整，使之显示的数值与实际数值不同（不推荐使用）。而显示出来的尺寸不能。
手工标注尺寸的方式与在草绘中的操作技巧一致。
手工标注尺寸用来弥补显示尺寸的不足。
4.标注尺寸
4.3 尺寸公差：
点击尺寸，右键弹出菜单修改属性，打开属性对话框
公差模式有象征、加减公差、限制公差、+-对称公差等几种模式
• 全部剖视图：剖视图 • 区域剖截：剖面图 • 对齐剖截：旋转剖面图 • 全部对齐：旋转剖视图 • 展开剖面：展开剖面图 • 全部展开：展开剖视图
3.绘图视图
PRO/E 工程图尺寸标注方法培训
3.3 视图的处理：
添加视图：增加新视图移动视图：移动现有视图的位置修改视图：修改已经生成的视图拭除视图：让已生成的视图不显示恢复视图：让已拭除的视图重新显示删除视图：永久删除视图相关视图：将草绘的图线与视图关联，
并能一起移动
3.绘图视图
PRO/E 工程图尺寸标注方法培训
显示模式：修改视图的各种现实状态绘图模型：管理多模型绘图，在同一图纸上添加或删
除模型表示：对视图进行临时的简化
3.绘图视图
PRO/E 工程图尺寸标注方法培训
3.4 修改视图:
视图类型：重新改变已有的视图类型修改比例：重新改变已有的视图比例重定向：重新改变已有的视图放置方向剖截面：重新改变已有的视图剖面边界：重新改变局部视图或局部剖视

PROE工程图尺寸标注与编辑

项目八工程图尺寸标注与编辑教学目的1、学会标注工程图尺寸2、学会标注形位公差、表面粗糙度，编辑尺寸公差重点、难点标注尺寸和编辑公差授课过程一、尺寸标注形式的设定在没进行参数设定情况下，标注的尺寸默认以极限值形式（）显示，这不符合图样的尺寸的标注形式，因而在标注尺寸前先设定好公差模式。

与前面参数设置一样，操作如下：首先在“config.pro”参数文件中找到“tol-mode”项，把默认的值“limit”改为“nominal”（设置需在建立模型前进行），同时在进入工程图模式后，把绘图选项里“ tol_display”的值设定为“yes”。

二、尺寸的标注工程图的尺寸的标注方法有两种：一是自动标注尺寸，二是手动标注尺寸下面先介绍自动标注尺寸：1、自动标注尺寸打开已创建的工程图进入工程图环境后，如图8-1所示点击工具栏中的“显示及拭除”按钮，出现如图8-2对话框在图8-1中，分别点选俯视图和主视图（注意先后顺序），所得标注尺寸如图8-3：由图8-3所显示的尺寸可知，尺寸显示情况与零件创建的形式相关，尺寸位置和所在视图有时需重新布局，在后面尺寸的修改内容中再作介绍。

2、手动标注尺寸进入如图8-1的工程图环境后，单击菜单栏“插入”项，展开下拉菜单，选择“尺寸”—“新参照”项(或单击工具栏中的按钮)，单击鼠标左键分别选择标注尺寸的两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4：二、尺寸编辑无论自动标注的尺寸，还是手动标注的尺寸，都需要进一步修改完善，例如图8-3中尺寸位置和所在的视图，图8-4中尺寸的直径符号和公差的添加等，具体操作如下：1、移动尺寸：（1）同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左键把尺寸移到适当位置后松开鼠标即可。

（2）不同视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色（按住Ctrl键可同时选择多个尺寸），然后点击右键，在右键菜单中选择“将项目移动到视图”，下一步选择目标视图即可。

[整理]proe5.0工程图标注.

第5章工程图标注标注在工程图中占有重要的地位。

本章把标注分成尺寸标注、注释标注、基准标注、公差标注与符号标注几个部分来讲述，并配以适当的范例来让读者巩固所学知识。

主要内容包括：●尺寸的标注与编辑。

●注释的标注与编辑。

●基准、公差的标注。

●符号的标注。

5.1 工程图标注概述在工程图中，标注的重要性是不言而喻的。

工程图作为设计者与制造者之间交流的语言，重在向其用户反映零组件的各种信息，这些信息中的绝大部分是通过工程图中的标注来反映的。

因此一张高质量的工程图必须具备充分合理的标注。

工程图中的标注种类很多，如尺寸标注、注释标注、基准标注、公差标注、表面粗糙度标注、焊缝符号标注等。

●尺寸标注：对于刚创建完视图的工程图，习惯上先添加其尺寸标注。

由于在Pro/ENGINEER系统中存在着两种不同类型的尺寸，所以添加尺寸标注一般有两种方法：其一是通过选择下拉菜单命令来显示存在于零件模型的尺寸信息，其二是通过选择下拉菜单（或者、、）命令手动创建尺寸。

在标注尺寸的过程中，要注意国家制图标准中关于尺寸标注的具体规定，以免所标注出的尺寸不符合国标的要求。

说明：在本书中，为了使用同一个模型的工程图来统一介绍尺寸标注的各种方法，有的方法标注的尺寸在该工程图中不一定符合国家标准，但是在其他的工程图中则可满足国标。

●注释标注：作为加工图样的工程图很多情况下需要使用文本方式来指引性地说明零组件的加工、装配体的技术要求，这可通过添加注释来实现。

Pro/ENGINEER系统提供了多种不同的注释标注方式，可据具体情况加以选取。

●基准标注：在Pro/ENGINEER系统中，基准的标注可分为“模型基准”和“绘制基准”。

选择下拉菜单命令，可创建基准面或基准轴，所创建的基准面或基准轴主要用于作为创建几何公差时公差的参照。

选择下拉菜单命令可创建“绘制基准面”、“绘制基准轴”或“绘制基准目标”，创建的绘制基准主要用于对工程图中某些必要的内容作补充说明。

PROE工程图尺寸标注与编辑

项目八工程图尺寸标注与编辑教学目的1、学会标注工程图尺寸2、学会标注形位公差、表面粗糙度，编辑尺寸公差重点、难点标注尺寸和编辑公差授课过程一、尺寸标注形式的设定在没进行参数设定情况下，标注的尺寸默认以极限值形式（）显示，这不符合图样的尺寸的标注形式，因而在标注尺寸前先设定好公差模式。

与前面参数设置一样，操作如下：首先在“config.pro”参数文件中找到“tol-mode”项，把默认的值“limit”改为“nominal”（设置需在建立模型前进行），同时在进入工程图模式后，把绘图选项里“ tol_display”的值设定为“yes”。

二、尺寸的标注工程图的尺寸的标注方法有两种：一是自动标注尺寸，二是手动标注尺寸下面先介绍自动标注尺寸：1、自动标注尺寸打开已创建的工程图进入工程图环境后，如图8-1所示点击工具栏中的“显示及拭除”按钮，出现如图8-2对话框在图8-1中，分别点选俯视图和主视图（注意先后顺序），所得标注尺寸如图8-3：由图8-3所显示的尺寸可知，尺寸显示情况与零件创建的形式相关，尺寸位置和所在视图有时需重新布局，在后面尺寸的修改内容中再作介绍。

2、手动标注尺寸进入如图8-1的工程图环境后，单击菜单栏“插入”项，展开下拉菜单，选择“尺寸”—“新参照”项(或单击工具栏中的按钮)，单击鼠标左键分别选择标注尺寸的两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4：二、尺寸编辑无论自动标注的尺寸，还是手动标注的尺寸，都需要进一步修改完善，例如图8-3中尺寸位置和所在的视图，图8-4中尺寸的直径符号和公差的添加等，具体操作如下：1、移动尺寸：（1）同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左键把尺寸移到适当位置后松开鼠标即可。

（2）不同视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色（按住Ctrl键可同时选择多个尺寸），然后点击右键，在右键菜单中选择“将项目移动到视图”，下一步选择目标视图即可。

PROE工程图注释使用教程

PROE 工程图注释使用教程前段时间在工程图版曾出过注释练习1~6，相信大家对注释运用已有了一定的了解，然而练习所举的只是一些特殊的运用，尤其对于初学者而言，可能会觉得无从下手。

为此，出此教程，从基础讲起，较全面的介绍PROE工程图中注释常用功能的使用，供大家参考。

当然，注释的使用不限于本文，也难以用一个帖子就讲清楚所有关于注释的问题。

仅希望抛砖引玉，有时间有兴趣大家可以继续去尝试与探讨。

本文以PROE野火3.0m120中文版为蓝本讲解，内容目录如下：1、自由注释的创建————————2#（楼层）2、带引线注释的创建————————3#3、在项目上和偏距的用法——————4#4、注释文本的方向—————————5#5、注释的对齐及样式————————6#6、注释文件的保存与调用——————7#7、注释的编辑技巧————————8#8、注释中特殊文本的创建—————9#9、注释中参数的引用———————10#PDF文档下载——11#1、自由注释的创建制作工程图，说到注释，首当其冲的就是用注释写技术要求。

所以写技术要求成了我们首先要解决的问题，也是其最基本的应用。

自由注释是指独立的注释文本，没有与其他图元相关联，可以随意修改和移动，也没有引线等附件。

1.1 要创建注释可以直接点软件界面上的图标，或者选择插入——注释，即可进入菜单，如下图所示01.jpg (58.63 KB)2008-10-8 22:5002.jpg (14.16 KB)2008-10-8 22:50如上图所示，依次点击123，此时系统提示选择注释所在的位置，在屏幕上点一点即可（这是初步定注释所在的位置，随便就可以了，后面可以随意移动）。

注意中间的一些选项我们采用系统缺省的选择，可以略过不选，下同。

1.2 在下图中输入注释的的文本，输入一行后，打勾或者回车进入下一行。

类似的输入完之后，不想再输入就直接在空行中直接点勾或者回车，即可结束文字输入。

PROE工程图尺寸标注与编辑

项目八工程图尺寸标注与编辑教学目的1、学会标注工程图尺寸2、学会标注形位公差、表面粗糙度，编辑尺寸公差重点、难点标注尺寸和编辑公差授课过程一、尺寸标注形式的设定在没进行参数设定情况下，标注的尺寸默认以极限值形式（）显示，这不符合图样的尺寸的标注形式，因而在标注尺寸前先设定好公差模式。

与前面参数设置一样，操作如下：首先在“config.pro”参数文件中找到“tol-mode”项，把默认的值“limit”改为“nominal”（设置需在建立模型前进行），同时在进入工程图模式后，把绘图选项里“ tol_display”的值设定为“yes”。

二、尺寸的标注工程图的尺寸的标注方法有两种：一是自动标注尺寸，二是手动标注尺寸下面先介绍自动标注尺寸：1、自动标注尺寸打开已创建的工程图进入工程图环境后，如图8-1所示点击工具栏中的“显示及拭除”按钮，出现如图8-2对话框在图8-1中，分别点选俯视图和主视图（注意先后顺序），所得标注尺寸如图8-3：由图8-3所显示的尺寸可知，尺寸显示情况与零件创建的形式相关，尺寸位置和所在视图有时需重新布局，在后面尺寸的修改内容中再作介绍。

2、手动标注尺寸进入如图8-1的工程图环境后，单击菜单栏“插入”项，展开下拉菜单，选择“尺寸”—“新参照”项(或单击工具栏中的按钮)，单击鼠标左键分别选择标注尺寸的两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4：二、尺寸编辑无论自动标注的尺寸，还是手动标注的尺寸，都需要进一步修改完善，例如图8-3中尺寸位置和所在的视图，图8-4中尺寸的直径符号和公差的添加等，具体操作如下：1、移动尺寸：（1）同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左键把尺寸移到适当位置后松开鼠标即可。

（2）不同视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色（按住Ctrl键可同时选择多个尺寸），然后点击右键，在右键菜单中选择“将项目移动到视图”，下一步选择目标视图即可。

PROE工程图尺寸标注与编辑

PROE工程图尺寸标注与编辑————————————————————————————————作者：————————————————————————————————日期：项目八工程图尺寸标注与编辑教学目的1、学会标注工程图尺寸2、学会标注形位公差、表面粗糙度，编辑尺寸公差重点、难点标注尺寸和编辑公差授课过程一、尺寸标注形式的设定在没进行参数设定情况下，标注的尺寸默认以极限值形式（）显示，这不符合图样的尺寸的标注形式，因而在标注尺寸前先设定好公差模式。

与前面参数设置一样，操作如下：首先在“config.pro”参数文件中找到“tol-mode”项，把默认的值“limit”改为“nominal”（设置需在建立模型前进行），同时在进入工程图模式后，把绘图选项里“tol_display”的值设定为“yes”。

二、尺寸的标注工程图的尺寸的标注方法有两种：一是自动标注尺寸，二是手动标注尺寸下面先介绍自动标注尺寸：1、自动标注尺寸打开已创建的工程图进入工程图环境后，如图8-1所示点击工具栏中的“显示及拭除”按钮，出现如图8-2对话框在图8-1中，分别点选俯视图和主视图（注意先后顺序），所得标注尺寸如图8-3：由图8-3所显示的尺寸可知，尺寸显示情况与零件创建的形式相关，尺寸位置和所在视图有时需重新布局，在后面尺寸的修改内容中再作介绍。

2、手动标注尺寸进入如图8-1的工程图环境后，单击菜单栏“插入”项，展开下拉菜单，选择“尺寸”—“新参照”项(或单击工具栏中的按钮)，单击鼠标左键分别选择标注尺寸的两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4：二、尺寸编辑无论自动标注的尺寸，还是手动标注的尺寸，都需要进一步修改完善，例如图8-3中尺寸位置和所在的视图，图8-4中尺寸的直径符号和公差的添加等，具体操作如下：1、移动尺寸：（1）同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左键把尺寸移到适当位置后松开鼠标即可。

Pro E工程图标注方法

Pro E工程图标注方法1 注释的标注下面介绍注释标注的基本步骤。

步骤1：选择【插入】→【注释…】命令,打开如图8-1所示的【注释类型】菜单。

图7-1【注释类型】菜单步骤2：使用【注释类型】菜单，指定注释外观（箭头形式、文字放置方式和箭头与图元关系）和文字的输入方式。

【注释类型】菜单中的命令分为6类，各类命令含义如下：1、设置箭头的形式【无引线】：无方向指引，没有箭头，绕过任何引线设置选项并且只提示给出页面上的注释文本和位置。

【带引线】：带引线，引线连接到指定点，提示给出连接样式、箭头样式。

【ISO 引线】ISO导引，ISO样式引线，带标准箭头。

【在项目上】在项目上，直接注释到选定图元上。

【偏距】：偏距，创建一个连接到尺寸、别的注释和几何公差的注释。

绕过任何引线设置选项并且只提示给出偏移文本的注释文本和尺寸。

2、设置文本输入方式【输入】：输入，从键盘输入文本。

【文件】：文件，打开文件输入。

3、设置文本放置方式【水平】：水平，文字水平放置。

【竖直】：竖直，文字竖直放置。

【倾斜】：倾斜，文字按任意角度放置。

4、设置箭头与图元的关系【标准】：标准，使用默认引线类型。

【法向引线】：法向引线，使引线垂直于图元，在这种情况下，注释只能有一条引线。

【切向引线】：切向引线，使引线与图元相切，在这种情况下，注释只能有一条引线。

5、设置文本对齐方式【左】：左，文本左对齐。

【中心】：中心，文本居中对齐。

【右】：右，文本右对齐。

【缺省】：缺省，文本以默认方式对齐。

6．设置文本样式【样式库】：样式库，定义新样式或从样式库中选取一个样式。

【当前样式】：当前样式，使用当前样式或上次使用的样式创建注释。

步骤3：完成【注释类型】菜单中的选项后，单击【制作注释】命令，打开如图7-2所示的【获得点】菜单。

图7-2 【获得点】菜单步骤4：在【获得点】菜单中选择注释的放置位置选择方法，选择【选出点】命令，系统将提示选择一点。

步骤5：在绘图界面中单击放置注释位置处，为了方便输入各种符号，系统将打开如图7-3所示的【文本符号】对话框，同时提示用户输入注释，如图7-4所示。
