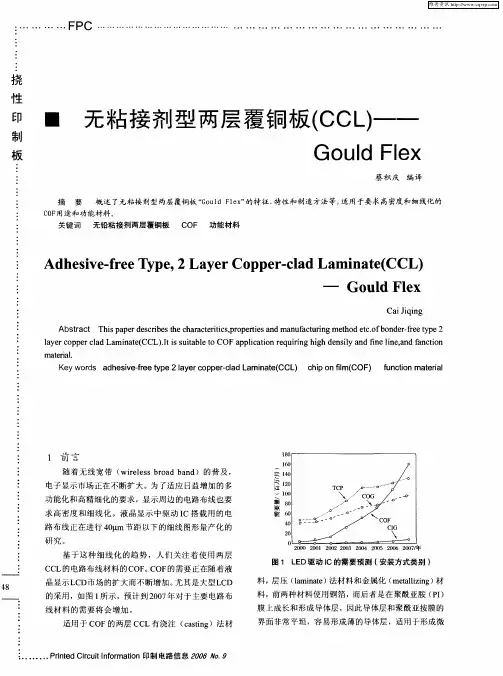

无粘接剂型两层覆铜板(CCL)——Gould Flex
Ｋ ｙ ｏｄ ａ ｈ ｓ ｅｆ ｅｔ ｅ ｙ ｒ ｏ ｐ ｒ ｌｄＬ ｍｉ ｔ（ Ｃ ） ｃ ｉ ｏ ｌ Ｃ ） ｆｎｔ ｎｍａ ｒ ｌ ｅ ｒｓ ｄ ｅ ｉ —ｅ ｐ ｌ ｅ ｐ ｅ—ａ ａ ｎ ｅＣ Ｌ ｈｐ ｎ ｍ（ＯＦ ｕ ｃｉ ｔ ｉ ｗ ｖ ｒ ｙ ２ａ ｃ ｃ ａ ｆ ｉ ｏ ｅａ
ｌ ｅ ｃｐ ｅ ｃ ｄ ａ ｎ ｔ Ｃ Ｌ ． ｉ ｂｅｏＣ ｐ ｌ ａｉ ｑ ｉｎ ｉｈ ｅｓｙａｄｆ ｅ ｉｅ ｎ ｎｔ ｎ ａ ｒ ｏ ｐ ｒ ｌ ｍｉ ｅ Ｃ ）ｔｓ ｕ ａ ｌｔ ＯＦａｐｉ ｔ ｎｒ ｕ ｉｇ ｇ ｎｉ ｎ ｎ ， ｄｆ ｃｉ ｙ ａ Ｌ ａ（ Ｉｉｓ ｔ ｃ ｏ ｅ ｒ ｈ ｄ ｌ ｎ ｉ ｌ ａ ａ ｏ
如 图 ２所 示 ，金属 化材 料 的两层 Ｃ — ｕｄＦｅ ＣＬ Ｇｏ ｌ ｌｘ 是 由 （ ）聚 酰 胺 膜基 材 ；（ １ ２）赋 予粘 结 性能 和 长 期 可靠 性 能的 粘结 层 （ｉ ｃ ａ ） ３ ｔ ｏ ｔ ；（ ）为 了 形成 电解 ｅ 铜层 用 得核 的植 品 （ｅ ｄ ｓｅ ）层和 （ ）电解 铜层 构成 。 ４
线材 料 的需 要将 会 增加 。
适用于 Ｃ ＯＦ的两 层 ＣＣ Ｌ有 浇注 （ａｔ ｇ ｃ ｓ ｎ ）法材 ｉ
…
…
．
．
Ｐ ｉｔｄＣｉ ｕｔｎｏ ｍａｉｎ印制 电路 信 息 ２ ０ ｏ ９ ｒ ｅ ｒ ｉＩｆｒ ｔ ｎ ｃ ｏ ０６Ｎ．
维普资讯
Ｇ ｕ Ｆ ｘ ｏ ｌ ｌ ｄ ｅ
蔡 积 庆 编译 摘 要 概述 了无 粘接 剂型两层覆铜板 “ ｏ ｌ ｌｘ 的特征 、 Ｇ ｕｄＦｅ” 特性和制造 方法等， 适用于要求 高密度和 细线化 的
ＣＦ 途 和功能材料。 Ｏ用
ccl覆铜板（CCL覆铜板）
ccl 覆铜板（CCL 覆铜板）一、铜箔基板CCL（覆铜板）简称CCL，为PC板的重要机构组件。
它是由铜箔（皮）、树脂（肉）、补强材料（骨骼）、及其它功能补强添加物（组织）组成。
PC板种类层数应用领域纸质酚醛树脂单、双面板（＆FR1，FR2）电视、显示器、电源供应器、音响、复印机、录放机、计算器、电话机、游乐器、键盘环氧树脂复合基材单、双面板（CEM1、CEM3）电视、显示器、电源供应器、高级音响、电话机、游乐器、汽车用电子产品、鼠标、电子记事本玻纤布环氧树脂单、双面板（4）适配卡、计算机外设设备、通讯设备、无线电话机、手表、游乐器玻纤布环氧树脂多层板（FR4和FR5）桌上型计算机、笔记型计算机、掌上型计算机、硬盘机、文书处理机、呼叫器、行动电话、IC卡、数字电视音响、传真机、汽车工业、军用设备二、特征码定位器CCL寻找出防病毒软件报警的PE文件（病毒、木马等）中恶意代码的位置◆强大的自动检测功能，可以定位PE文件中的多处特征码◆自由的参数设置，定制自己的手动检测◆可以选择定位精度和检测范围◆可以对某区间填充0，排除该区间的干扰◆可以浏览定位结果并保存一般印制板用基板材料可分为两大类：刚性基板材料和柔性基板材料。
一般刚性基板材料的重要品种是覆铜板。
它是用增强材料（加固材料），浸以树脂胶黏剂，通过烘干、裁剪、叠合成坯料，然后覆上铜箔，用钢板作为模具，在热压机中经高温高压成形加工而制成的。
一般的多层板用的半固化片，则是覆铜板在制作过程中的半成品（多为玻璃布浸以树脂，经干燥加工而成）。
覆铜箔板的分类方法有多种。
一般按板的增强材料不同，可划分为：纸基、玻璃纤维布基、复合基（CEM系列）、积层多层板基和特殊材料基（陶瓷、金属芯基等）五大类。
若按板所采用的树脂胶黏剂不同进行分类，常见的纸基CCI。
有：酚醛树脂（XPC、xxxpc、FR一1、FR一2等）、环氧树脂（Fe一3）、聚酯树脂等各种类型。
常见的玻璃纤维布基CCL有环氧树脂（FR-4、FR-5），它是目前最广泛使用的玻璃纤维布基类型。
覆铜板生产工艺
覆铜板生产工艺覆铜板是一种常见的电子基板材料，广泛应用于各种电子设备和电路板的制造中。
下面将简要介绍一下覆铜板的生产工艺。
首先，覆铜板的生产开始于基材的准备。
基材通常是玻璃纤维布或金属箔，根据需求的不同会选择不同的基材。
在基材表面涂覆上一层铜箔，这一层铜箔起到了连接器件和电路之间的桥梁作用，因此质量需要保证。
接下来是图案生成。
在覆铜板上涂覆上一层光敏胶，然后将电路图案通过排版、曝光、显影等步骤转移到光敏胶上。
显影完成后，光敏胶只留下图案所需的部分。
这一步骤的关键在于曝光的准确性和显影的完整性，只有确保这两个步骤的质量，才能保证图案的准确传输。
然后是腐蚀。
将覆铜板浸入酸性腐蚀液中，只有未被光敏胶保护的部分铜箔才会被腐蚀掉。
这样就形成了所需的图案。
腐蚀需要注意的是控制腐蚀液的浓度和温度，确保腐蚀速度适中，以免损坏基材或图案。
接下来是去除光敏胶。
将覆铜板放入去胶液中，去除光敏胶，暴露出铜箔。
去胶液需要注意的是，既要彻底去除光敏胶，又要不影响铜箔的质量。
最后是钻孔和外层铜层。
将覆铜板放入钻床中，按照设计要求钻孔。
然后通过电镀方法，在铜箔上电镀一层厚度适中的铜，以加强连接点的导电性能，并且保护铜箔不被氧化。
至此，覆铜板的生产工艺基本完成。
但是需要特别注意的是，每一步骤都需要严格的质量控制，以确保最终产品的质量和可靠性。
覆铜板生产中常见的问题包括图案传输失真、腐蚀不完全、去胶不彻底等等，需要通过工艺改进和生产控制来避免这些问题的发生。
总结起来，覆铜板生产工艺包括基材准备、图案生成、腐蚀、去胶、钻孔和外层铜层等步骤。
每个步骤都需要控制好质量，确保生产出高质量的覆铜板产品。
覆铜板
覆铜板覆铜板的英文名为：copper clad laminate，简称为CCL，由石油木浆纸或者玻纤布等作增强材料，浸以树脂，单面或者双面覆以铜箔，经热压而成的一种产品。
是PCB的基本材料，所以也叫基材。
当它应用于生产时，还叫芯板。
目录覆铜板的结构>覆铜板的分类>常用的覆铜板材料及特点>覆铜板的非电技术指标>覆铜板的用途覆铜板的结构1．基板高分子合成树脂和增强材料组成的绝缘层压板可以作为敷铜板的基板。
合成树脂的种类繁多，常用的有酚醛树脂、环氧树脂、聚四氟乙烯等。
增强材料一般有纸质和布质两种，它们决定了基板的机械性能，如耐浸焊性、抗弯强度等。
2．铜箔它是制造敷铜板的关键材料，必须有较高的导电率及良好的焊接性。
要求铜箔表面不得有划痕、砂眼和皱褶，金属纯度不低于99．8％，厚度误差不大于±5um。
按照部颁标准规定，铜箔厚度的标称系列为18、25、35、70和105um。
我国目前正在逐步推广使用35um厚度的铜箔。
铜箔越薄，越容易蚀刻和钻孔，特别适合于制造线路复杂的高密度的印制板。
3．覆铜板粘合剂粘合剂是铜箔能否牢固地覆在基板上的重要因素。
敷铜板的抗剥强度主要取决于粘合剂的性能。
>覆铜板的分类根据PCB的不同要求和档次，主要基材——覆铜板有很多产品品种。
它们按不同的规则有不同的分类。
(1)按覆铜板不同的机械刚性划分按覆铜板的机械刚性划分，可分为刚性覆铜板和挠性覆铜板。
(2)按不同的绝缘材料、结构划分又分为有机树脂类覆铜板、金属基（芯）覆铜板、陶瓷基覆铜板。
(3)按不同的绝缘层的厚度划分则可分为常规板和薄型板。
(4)按所采用不同的增强材料划分，这种划分，当覆铜板使用某种增强材料，就将该覆铜板称为某种材料基板。
常用的不同增强材料的刚性有机树脂覆铜板有三大类：玻纤布基覆铜板；纸基覆铜板；复合基覆铜板。
另外还有特殊增强材料构成的覆铜板还有：芳酰胺纤维无纺布基覆铜板、合成纤维基覆铜板等。
CCL及压合制作工艺
降低温度或压力；
吻压压力偏高；
降低吻压；
加高压时机不恰当；
根据树脂流动状况调整加高压时机。
半固化片树脂含量低，凝胶时间长。
气泡
吻压压力偏低；
提高吻压；
吻压温度偏高和时间过长；
降低初始温度及缩短吻压时间；
树脂动态粘度高，加高压时间太迟； 对照时间--流动性关系曲线，令粘合表面不清洁；
更换合格的半固化片；
树脂流动性差；
加强清洁处理操作；
板温偏低。
检查加热器，调整热盘温度。
感谢您的阅读收藏，谢谢！

•2021/3/10
•52
黑氧化内层基板
半固化片 压板机
排板 压板
铜箔
拆板及切板
X-Ray或CCD钻靶机
钻管位孔
磨边机
外形加工
刨边
品质检验
流程
酸洗 双水清洗
除油 双水清洗
预浸 棕化 DI水洗 吸干、吹干、烘干
棕化
去除板材表面的氧化层，活化铜面， H2SO4控制 在2-4% 。 清洗表面药水防止交叉污染，水洗压力在 1.5±0.5 kg/cm2 。 去除板材表面的油性物质，活化铜面， ondFilm ALK 控制在8-10% 。 清洗表面药水防止交叉污染，水洗压力在 1.5±0.5 kg/cm2 。 于铜面生产一导薄的氧化膜，延长棕化使用 寿命，药水控制在1.5-2.5% 。 于板面生成一层氧化膜，增加PP与铜面的结 合力，蚀刻速率：40-60U”，Cu2+ ≤30g/L
4. 挥发份含量（VC%）：挥发份含量大产生树脂空洞、分层、棕化发 红等不良
将生益为例
PCB对CCL基本性能需求 --物理性能 PCB对CCL基本性能需求
PCB对CCL基本性能需求 --电性能
