农村无线宽带AP及CPE安装调试注意事项及技术支持
深圳通则农村无线宽带安装手册
一、农村无线宽带介绍 (2)1.1、设备介绍 (2)二、施工要求 (3)2.1、设备拓扑图 (3)2.2、需要准备的工具及材料 (3)2.3、移动公司需要配合的方面 (3)三、站点选定和联系施工队 (4)3.1、选定站点 (4)3.2、施工队伍 (4)四、安装的注意事项 (4)五、数据的配置 (6)5.1、基站设备的设置 (6)六、 CPE的安装及配置 (8)6.1、用户设备CPE介绍 (8)6.2、CPE的安装及设置 (9)6.3、CPE安装注意事项 (9)6.4、CPE数据设置： (10)七、 CPE实际案例分析 (13)附录：无线宽带组件明细表 (14)一、农村无线宽带介绍1.1、设备介绍深圳技术股份有限公司农村无线宽带设备主要由基站设备和用户、设备两部分组成基站设备：主机WBS、馈线、天线、避雷器设备名称设备型号数量WBS TZWF-10-WBS 1个天线 2.4G板状定向天线3根馈线 7/8馈线3根避雷器射频避雷器3个二、施工要求2.1、设备拓扑图2.2、需要准备的工具及材料工具及材料名称型号/规格数量网线钳一把测线仪一个剪钳一把万用表一个网线超五类室外屏蔽线适情况而定电源线普通电源线适情况而定地线4平方以上六米扎带30MM 一包防水胶布一卷防水胶泥一卷水晶头RJ45 十个螺丝/螺杆6mm 二个铜鼻子7mm 五个标签纸一张2.3、移动公司需要配合的方面1、基站提供抱杆（长1.5米，直径60mm），机房提供-48V直流电源和百兆以太网接口。
2、基站到中心机房的光传输需要调通，核心交换机到铁通的BAS服务器之间的光传输要调通。
3、移动/铁通BAS到移动核心交换机和基站的二层数据要调通。
4、需要提供拨号的测试帐号。
5、需要移动在核心交换机配置一个端口，可以旁挂网管服务器，调通网管服务器到基站设备的三层数据。
并提供网管服务器和基站设备的IP地址（每个基站需要一个IP）。
网管服务器要能被PC客户端WEB访问。

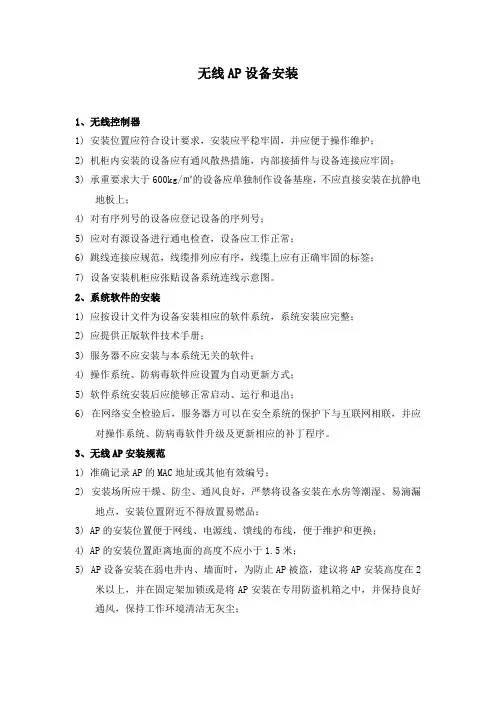

无线AP设备安装
无线AP设备安装1、无线控制器1) 安装位置应符合设计要求，安装应平稳牢固，并应便于操作维护；2) 机柜内安装的设备应有通风散热措施，内部接插件与设备连接应牢固；3) 承重要求大于600kg/㎡的设备应单独制作设备基座，不应直接安装在抗静电地板上；4) 对有序列号的设备应登记设备的序列号；5) 应对有源设备进行通电检查，设备应工作正常；6) 跳线连接应规范，线缆排列应有序，线缆上应有正确牢固的标签；7) 设备安装机柜应张贴设备系统连线示意图。
2、系统软件的安装1) 应按设计文件为设备安装相应的软件系统，系统安装应完整；2) 应提供正版软件技术手册；3) 服务器不应安装与本系统无关的软件；4) 操作系统、防病毒软件应设置为自动更新方式；5) 软件系统安装后应能够正常启动、运行和退出；6) 在网络安全检验后，服务器方可以在安全系统的保护下与互联网相联，并应对操作系统、防病毒软件升级及更新相应的补丁程序。
3、无线AP安装规范1) 准确记录AP的MAC地址或其他有效编号；2) 安装场所应干燥、防尘、通风良好，严禁将设备安装在水房等潮湿、易滴漏地点，安装位置附近不得放置易燃品；3) AP的安装位置便于网线、电源线、馈线的布线，便于维护和更换；4) AP的安装位置距离地面的高度不应小于1.5米；5) AP设备安装在弱电井内、墙面时，为防止AP被盗，建议将AP安装高度在2米以上，并在固定架加锁或是将AP安装在专用防盗机箱之中，并保持良好通风，保持工作环境清洁无灰尘；6) 在安装AP 设备时，要考虑以太网交换机跟AP之间的距离限制；7) 如果AP 安装位置的四周有特殊设备，如微波炉、无绳电话等干扰源，建议AP 离开此类干扰源3米；8) 使用自带天线的AP，需要注意天线位置和天线方向性等；9) AP周围2米内不得有大的金属体阻档。
如果吊顶为石膏板或木质，可将AP安装在吊顶内，但必须做好固定，在附近须留有检修口；10) 室内AP设备宜接地，接地点应与连接的交换机连接至同一接地体，或两个不同的接地电位差不应大于1Vr.m.s。
CPE安装及使用说明书
CPE安装及使用客户端CPE夹具安装步骤示意图1、首先打开产品包装箱，可以看到产品主设备，电源适配器，POE合路器，夹具，螺丝；先把夹具按下图，首先如图把夹具简单的组装好，（圈环、u型夹具钢板、方形小钢块、5号螺丝和垫片各两个）2、按如下把夹夹具两边的活动螺丝卡入设备背部的两条槽孔中，如下图所示：卡入后，调试到适宜的位置拧紧夹具两边的螺丝固定夹具位置即可；3、安装设备时根据所需安装杆的大小调整夹具圈环的大小。
（拧圈环上的一字螺丝）安装成功后如下图所示：下图为产品侧面图：5、电源和POE合路器连接如下图所示：一、使用说明1、系统登录➢请先将本机IP设置为192.168.1.x（2-254）网段:(图1.1：TCP/IP协议设置)➢打开IE浏览器,在地址栏输入http://192.168.1.250/(图1.2：登录界面)➢输入默认用户名：admin，默认密码：admin，点击“登录”，进入WEB 管理初始界面；(图1.3：系统状态)这里可以查看系统的基本信息，运行状态，运行时间，无线配置信息等；在Client模式下，如果设备已经连接上热点AP，则在“无线配置”里面的“状态”显示“Connected”，如果没有连接上，则显示“Scanning”，这里判断设备间是否连接成功的标志。
2、操作模式设备支持两种操作模式: 桥接, 无线ISP, 系统默认是“桥接”模式，普通用户推荐使用桥接模式，设备相当于一个无线终端。
(图2.1：操作模式设置)3、无线设置该菜单项设置无线各项相关参数。
3．1 基本设置该页面设置无线工作在不同模式下相关参数。
(图3.1：无线基本设置)禁用无线网络接口: 勾选将关闭无线功能 .频带: 可选如下模式2.4G Hz(B)：11b模式，最高速率是11Mbps2.4G Hz (G)：11g模式，最高速率是54 Mbps2.4G Hz(N)：11n模式，最高速率是150 Mbps（1T1R）300 Mbps(2T2R)2.4G Hz (B+G)：11b/g模式，最高速率分别是11 Mbps和54 Mbps2.4G Hz(G+N)：11g/n模式，最高速率分别是54 Mbps和150 Mbps/300 Mbps2.4G Hz(B+G+N)：11b/g/n模式，最高速率分别是11 Mbps，54 Mbps，150 Mbps /300 Mbps。
CPE安装及其使用说明
CPE安装及使用客户端CPE夹具安装步骤示意图1、首先打开产品包装箱，可以看到产品主设备，电源适配器，POE合路器，夹具，螺丝；先把夹具按下图，首先如图把夹具简单的组装好，（圈环、u型夹具钢板、方形小钢块、5号螺丝和垫片各两个）2、按如下把夹夹具两边的活动螺丝卡入设备背部的两条槽孔中，如下图所示：卡入后，调试到适宜的位置拧紧夹具两边的螺丝固定夹具位置即可；3、安装设备时根据所需安装杆的大小调整夹具圈环的大小。
（拧圈环上的一字螺丝）安装成功后如下图所示：下图为产品侧面图：5、电源和POE合路器连接如下图所示：一、使用说明1、系统登录➢请先将本机IP设置为192.168.1.x（2-254）网段:(图1.1：TCP/IP协议设置)➢打开IE浏览器,在地址栏输入http://192.168.1.250/(图1.2：登录界面)➢输入默认用户名：admin，默认密码：admin，点击“登录”，进入WEB管理初始界面；(图1.3：系统状态)这里可以查看系统的基本信息，运行状态，运行时间，无线配置信息等；在Client 模式下，如果设备已经连接上热点AP，则在“无线配置”里面的“状态”显示“Connected”，如果没有连接上，则显示“Scanning”，这里判断设备间是否连接成功的标志。
2、操作模式设备支持两种操作模式: 桥接, 无线ISP, 系统默认是“桥接”模式，普通用户推荐使用桥接模式，设备相当于一个无线终端。
(图2.1：操作模式设置)3、无线设置该菜单项设置无线各项相关参数。
3．1 基本设置该页面设置无线工作在不同模式下相关参数。
(图3.1：无线基本设置)禁用无线网络接口: 勾选将关闭无线功能.频带: 可选如下模式2.4G Hz(B)：11b模式，最高速率是11Mbps2.4G Hz (G)：11g模式，最高速率是54 Mbps2.4G Hz(N)：11n模式，最高速率是150 Mbps（1T1R）300 Mbps(2T2R)2.4G Hz (B+G)：11b/g模式，最高速率分别是11 Mbps和54 Mbps2.4G Hz(G+N)：11g/n模式，最高速率分别是54 Mbps和150 Mbps /300 Mbps2.4G Hz(B+G+N)：11b/g/n模式，最高速率分别是11 Mbps，54 Mbps，150Mbps /300 Mbps。

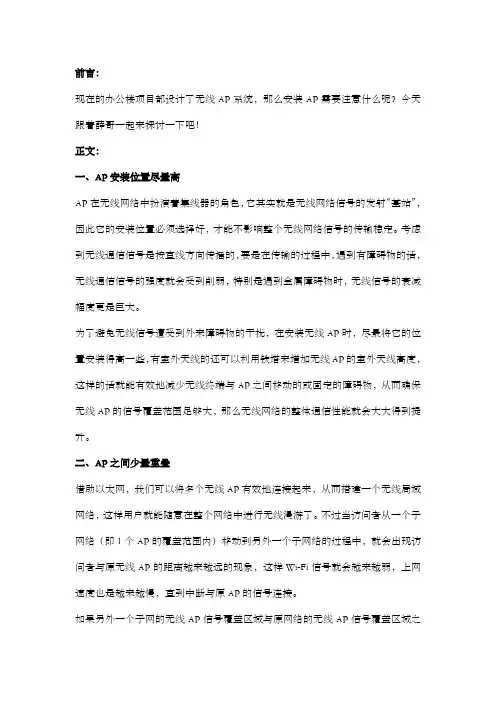

无线AP安装注意事项
前言：现在的办公楼项目都设计了无线AP系统，那么安装AP需要注意什么呢？今天跟着薛哥一起来探讨一下吧！正文：一、AP安装位置尽量高AP在无线网络中扮演着集线器的角色，它其实就是无线网络信号的发射“基站”，因此它的安装位置必须选择好，才能不影响整个无线网络信号的传输稳定。
考虑到无线通信信号是按直线方向传播的，要是在传输的过程中，遇到有障碍物的话，无线通信信号的强度就会受到削弱，特别是遇到金属障碍物时，无线信号的衰减幅度更是巨大。
为了避免无线信号遭受到外来障碍物的干扰，在安装无线AP时，尽最将它的位置安装得高一些，有室外天线的还可以利用铁塔来增加无线AP的室外天线高度，这样的话就能有效地减少无线终端与AP之间移动的或固定的障碍物，从而确保无线AP的信号覆盖范围足够大，那么无线网络的整体通信性能就会大大得到提升。
二、AP之间少量重叠借助以太网，我们可以将多个无线AP有效地连接起来，从而搭建一个无线局域网络，这样用户就能随意在整个网络中进行无线漫游了。
不过当访问者从一个子网络（即1个AP的覆盖范围内）移动到另外一个子网络的过程中，就会出现访问者与原无线AP的距离越来越远的现象，这样Wi-Fi信号就会越来越弱，上网速度也是越来越慢，直到中断与原AP的信号连接。
如果另外一个子网的无线AP信号覆盖区域与原网络的无线AP信号覆盖区域之间，有少量的重叠部分时，那么访问者在即将与原网络断开连接的那一刻，又会自动进入到新的子网覆盖区域，这样一来就能确保访问者在不同网络之间漫游时始终处于在线状态，而不会发生连接断开现象。
所以在组建无线漫游网络时，为保证无线网络有足够的带宽，就需要将每一个无线AP产生的各自无线信号覆盖区域进行少量交叉覆盖，确保每一个无线子网之问能够实现无缝连接。
当然，重叠部分的覆盖范围不能过大，否则除了增加工程成本以外，还可能造成无线干扰。
三、控制带宽，确保速度为了确保整个无线网络的通信速度不受到影响，一定要控制好无线工作站的接入数目，以便保证每一台工作站都能获得足够的上网带宽。
农村WLAN网络维护
7200-C型CPE内臵天线为8dBi增益，水平110度 垂直39度
2000-C型CPE内臵天线为6dBi增益，水平80度 垂直30度
常见错误代码分析
错误691、619、629 用户名密码错误，或用户名密码冲突。
解决方法：确认宽带连接时使用的手机号是否欠费，并重新填写并 确认用户名与密码（注意字母的大小写与符号@是否添写正确）。 重新确认用户名与密码都正确后还不好使就与代销商联系，进行密 码确认。
第八步：“ISP名称”可 以不用填写，单击下一步 第九步：此处的用户名和 密码可以先不用填写，单 击下一步
第七步：选择“用要求 用户名和密码的宽带连 接连接来连接”，单击 下一步
创建宽带连接流程-XP系统
第十步：选中“在我的 桌面上添加一个到此连 接的快捷方式”，然后 单击完成。 第十二步：至此一个新 的宽带连接建立完成， 以后上网可以直接双击 桌面上新生成的宽带连 接图标。
网线的顺序是从 右到左依次为 白橙、 橙、白绿、蓝、白蓝、 绿、白棕、棕
网线制作注意事项
用网线钳子掐上水晶头，仔细 查看网线是否顶到水晶头前端 查看8个金属片是否全部压下 观察水晶头内每个槽位是否有 且仅有一根网线 检查网线表皮是否同样被压在 水晶头内 轻拉网线，查看是否有松动情 况
网线制作注意事项
农村WLAN现网设备配臵讲解
CPE 7200-C设备升级
在电脑里找到
升级文件
第一步点击 浏览
农村WLAN现网设备配臵讲解
CPE 7200-C设备升级
点击升级
等带读完秒后就升级完毕。此过程中CPE不 可以断电，以免造成设备运行的不稳定。
CPE安装注意事项
CPE扫描AP信号强度过低
保证CPE安装在较稳定（防止晃动造成信号强度不稳定）木质（防 止夏天雨季遭到雷击）抱杆上，CPE与AP可视。在冬天安装CPE时 ，CPE与基站之间不能有树木，在夏天茂密的树叶会对信号造成严 重的遮挡。 抱杆的高度尽量拔高，大概需要超过房脊2米，不要背贴墙壁、铁 栅栏、玻璃窗等容易造成干扰的平面。 CPE安装在抱杆上时要保持正确方向，网线口必须向下，严禁倒挂 ， 7200-C型CPE的小黑帽必须盖紧，防止进水。 根据与基站的对射角度适当调整CPE的仰角或者俯角和对射角度， 尽量使CPE扫描的RSSI至在-70以上。 将CPE固定在抱杆上时禁止使用胶带缠绑，否则会降低CPE接收的 信号强度。在夏天时胶带内容易蓄水，也会影响接收灵敏度，甚至 损坏设备。
无线WiFi-无线宽带接入CPE设备技术规范
无线宽带CPE设备技术规范目录CPE设备技术要求 (2)1设备形态 (2)2通用性 (2)3传输性能 (2)4无线上行 (2)5工作模式 (2)6IP地址管理 (3)7安全功能 (3)8接口要求 (3)9天线增益 (3)10支持协议 (3)11限速功能 (4)12管理维护 (4)13可用性 (4)14环境要求 (4)14.1电源 (4)14.2安装要求 (4)14.3温度 (4)14.4湿度 (5)14.5防雷 (5)14.6防尘防水 (5)CPE设备技术要求1设备形态CPE应标时需注明应标设备型号，具体请按下表：2通用性CPE与其他厂家AP之间具有通用性，同时与其他厂家AP之间通用时是能够实现网管功能。
3传输性能1）支持视通状态下使用2.4G频段0-3KM距离的接入能力；2）支持视通状态下使用5G频段0-3KM距离的接入能力；2）室外无线接入终端带宽最低60Mbps以上；4无线上行1) 要求必须支持2.4G或者5G双流无线上行回传数据方式。
2)上行连接能够进行室外AP MAC地址的绑定。
5工作模式1）要求支持路由模式，支持Portal/PPPoE拨号客户端。
2）要求支持桥接模式。
6IP地址管理支持CPE设备静态配置IP地址、掩码、网管和DNS。
支持DHCP动态地址分配和转发功能。
7安全功能1)要求支持64、128位WEP加密，WPA，802.11i，支持WPA2和802.11i的多种密钥更新触发条件。
2)要求不同认证方式的同时支持和兼容不能带来性能的降低和安全性的隐患，同时要尽可能保证用户的易用性。
3)支持VPN透传。
4)支持IPv6透传。
8接口要求1) 以太网接口支持IEEE802.3 10/100Base-T自适应以太网接口。
2）空中接口支持802.11n协议，每个业务信道必须支持2发2收，双空间流；支持HT20和HT40两种信道带宽。
2.4G CPE支持1～13信道5GHz CPE支持36～64和100～165信道。
CPE安装及使用说明书
CPE安装及使用客户端CPE夹具安装步骤示意图1、首先打开产品包装箱，可以看到产品主设备，电源适配器，POE合路器，夹具，螺丝；先把夹具按下图，首先如图把夹具简单的组装好，（圈环、u型夹具钢板、方形小钢块、5号螺丝和垫片各两个）2、按如下把夹夹具两边的活动螺丝卡入设备背部的两条槽孔中，如下图所示：卡入后，调试到适宜的位置拧紧夹具两边的螺丝固定夹具位置即可；3、安装设备时根据所需安装杆的大小调整夹具圈环的大小。
（拧圈环上的一字螺丝）安装成功后如下图所示：下图为产品侧面图：5、电源和POE合路器连接如下图所示：一、使用说明1、系统登录➢请先将本机IP设置为192.168.1.x（2-254）网段:(图1.1：TCP/IP协议设置)➢打开IE浏览器,在地址栏输入http://192.168.1.250/(图1.2：登录界面)➢输入默认用户名：admin，默认密码：admin，点击“登录”，进入WEB 管理初始界面；(图1.3：系统状态)这里可以查看系统的基本信息，运行状态，运行时间，无线配置信息等；在Client模式下，如果设备已经连接上热点AP，则在“无线配置”里面的“状态”显示“Connected”，如果没有连接上，则显示“Scanning”，这里判断设备间是否连接成功的标志。
2、操作模式设备支持两种操作模式: 桥接, 无线ISP, 系统默认是“桥接”模式，普通用户推荐使用桥接模式，设备相当于一个无线终端。
(图2.1：操作模式设置)3、无线设置该菜单项设置无线各项相关参数。
3．1 基本设置该页面设置无线工作在不同模式下相关参数。
(图3.1：无线基本设置)禁用无线网络接口: 勾选将关闭无线功能 .频带: 可选如下模式2.4G Hz(B)：11b模式，最高速率是11Mbps2.4G Hz (G)：11g模式，最高速率是54 Mbps2.4G Hz(N)：11n模式，最高速率是150 Mbps（1T1R）300 Mbps(2T2R)2.4G Hz (B+G)：11b/g模式，最高速率分别是11 Mbps和54 Mbps2.4G Hz(G+N)：11g/n模式，最高速率分别是54 Mbps和150 Mbps/300 Mbps2.4G Hz(B+G+N)：11b/g/n模式，最高速率分别是11 Mbps，54 Mbps，150 Mbps /300 Mbps。
农村无线宽带传输接入系统安装规范
WIFI基站安装指南感谢您选用深圳市通则技术股份有限公司的无线网络产品，在您进行设备安装之前，敬请阅读本文档，以清晰了解设备的安装要点，更好的保证设备的使用效果。
一、开箱检查安装设备物品明细：在您打开基站设备包装箱时，请检查包装箱的内容，确认产品齐全没有缺失和产品的完整。
包装箱内的内容如下图所示：基站包装箱内容包括：✓主机一台；✓放大器三台；✓避雷器三个；✓电源一个；✓卡具一套（二个）；✓电工胶布一卷；✓防水胶泥二卷；✓电源线一根。
天线包装箱内容包括✓天线三根：✓天线夹具三套需另备物品：✓室外超五类网线（与基站安装高度配套）✓室内普通网线（连接ONU）✓天馈避雷器地线✓电源模块地线若发现包装箱内容有缺失和部分配件有产品缺陷，请联系我们的售后工作人员。
二：开通前的准备工作：1，确定机房内-48V通信电源机柜到网络机柜距离。
如果两个机柜距离较长要用红黑电源线来加长电源模块的电源线。
2，根据铁塔高度，确定超五类网线的长度。
3， 根据铁塔上天线的安装位置，确定天馈避雷器与铁塔地的连接长度，做好地线接头。
4， 根据电源模块放置位置，确定地线长度，做好地线接头。
三：开通流程：第一步 给-48V PoE 电源模块加电1， 电源插头红色的线接通信电源工作地（-0V ）,直接压在工作地接线排上。
2， 电源插头黑色的线接通信电源-48V ，从-48V 空气开关引出。
3， 接好后测试一下电源插头电压，红黑线电压一般在52-54V 之间。
4， 将电源模块放到网络机柜里面，外壳接好地线。
5， 插好电源插头(POE 供电是将4,5脚（蓝色的一对双绞线）加正向电压，7，8脚（棕色的一对双绞线）加负向电压).6， 用短的直连网线，从电源模块OUT 口引出，测试水晶头4,7脚之间，及5，8脚之间电压是否为48V 左右（4,5脚电压高于7,8脚48V 左右），如正常，说明接线正确，可向基站供电。
7， 将电源线用扎带扎好，固定牢固。
无线AP安装的注意事项
无线AP安装的注意事项无线AP安装的注意事项现在的办公楼项目都设计了无线AP系统，那么安装AP需要注意什么呢?今天跟着店铺一起来探讨一下吧!一、AP安装位置尽量高AP在无线网络中扮演着集线器的角色，它其实就是无线网络信号的发射“基站”，因此它的安装位置必须选择好，才能不影响整个无线网络信号的传输稳定。
考虑到无线通信信号是按直线方向传播的，要是在传输的过程中，遇到有障碍物的话，无线通信信号的强度就会受到削弱，特别是遇到金属障碍物时，无线信号的衰减幅度更是巨大。
为了避免无线信号遭受到外来障碍物的干扰，在安装无线AP时，尽最将它的位置安装得高一些，有室外天线的还可以利用铁塔来增加无线AP的室外天线高度，这样的话就能有效地减少无线终端与AP之间移动的或固定的'障碍物，从而确保无线AP的信号覆盖范围足够大，那么无线网络的整体通信性能就会大大得到提升。
二、AP之间少量重叠借助以太网，我们可以将多个无线AP有效地连接起来，从而搭建一个无线局域网络，这样用户就能随意在整个网络中进行无线漫游了。
不过当访问者从一个子网络(即1个AP的覆盖范围内)移动到另外一个子网络的过程中，就会出现访问者与原无线AP的距离越来越远的现象，这样Wi-Fi信号就会越来越弱，上网速度也是越来越慢，直到中断与原AP的信号连接。
如果另外一个子网的无线AP信号覆盖区域与原网络的无线AP信号覆盖区域之间，有少量的重叠部分时，那么访问者在即将与原网络断开连接的那一刻，又会自动进入到新的子网覆盖区域，这样一来就能确保访问者在不同网络之间漫游时始终处于在线状态，而不会发生连接断开现象。
所以在组建无线漫游网络时，为保证无线网络有足够的带宽，就需要将每一个无线AP产生的各自无线信号覆盖区域进行少量交叉覆盖，确保每一个无线子网之问能够实现无缝连接。
当然，重叠部分的覆盖范围不能过大，否则除了增加工程成本以外，还可能造成无线干扰。
三、控制带宽，确保速度为了确保整个无线网络的通信速度不受到影响，一定要控制好无线工作站的接入数目，以便保证每一台工作站都能获得足够的上网带宽。
农村无线宽带AP及CPE安装调试注意事项及技术支持解读
提纲
1
2 3 4
农村无线宽带解决方案
农村无线宽带组网规划
农村无线宽带AP安装指导 农村无线宽带CPE安装指导
0
农村无线宽带解决方案
杭州华三通信技术有限公司
农村无线宽带解决方案典型场景
下行室内有 线接入
上行2.4G回传
PoE供电
2.4G链路 双频室外型AP
大功率2.4G室外CPE
AC
适合开阔无 干扰的场景
2
室外部署要求：防水、防尘、防雷和大风
支持最高防护等级IP 67
可工作在-40℃~65℃
防雷支持共模 6KV、差模1.5KV
抗风等级满足67m/s(18级)
3
室外AP：高品质
成熟产品，工信部核准证，超大规模应用
用户
6
业务开通所需资源
传输资源
• 1.需规划业务VLAN，提供用户上网，由省公司统一分配，需要传输配合放通VLAN； • 2.需规划AP管理VLAN，管理地址通过AC的DHCP获取，AP管理地址段由省公司统一分配，需要传输配合放通VLAN ； • 3.需规划POE管理VLAN，提供POE交换机远程管理，需要传输配合放通VLAN；
1: U型螺杆
2: 天线抱杆
3: U型夹码板
4: L型夹码
5: L型夹码的螺杆安装孔 图1安装套件
1: 天线抱杆 5: L型夹码
6: L型夹码的角度固定调节孔
2: U型螺杆 6: M4螺母/平垫圈/弹簧垫圈 3: U型夹码板 4: M6螺母/平垫圈/弹簧垫圈 7: ANT-5011P-M2天线
16
天线抱杆安装
在抱杆上安装天线时，请参考下列步骤： (1)使用4个M4螺母、平垫圈、弹簧垫圈将L型夹 码固定在天线上。 (2)使用2个M6螺母、平垫圈、弹簧垫圈，将U型 螺杆和U型夹码板夹固定在天线抱杆上。U型螺 杆穿过U型夹码板，夹住抱杆后，选择需要的的L 夹码安装孔，再拧紧M6螺母。 (3)安装时如果需要调节天线俯仰角度，可以通过 选择不同的角度固定调节孔来完成。
乡村室外CPE解决方案
八十亩地村村的室外CPE接入
由于八十亩地村面积比较小，村内 居民居住分布规则，设计在村委会 上架设1个室外无线基站，通过2个 定向天线覆盖整个村主要区域。居 民通过室外CPE：ZN-7200-C进行 无线信号接收。
天津移动大范口村室外CPE接入方案
方案简介 本方案的实施是以电信级室外无线产品为主要的组网方式，在数字化无线 网络上来实现用户高达54Mbps无线高速上网。由于大范口村建筑物集中且密集， 故非常适合以WLAN覆盖方式提供宽带的接入手段。 无线宽带网络接入通过5.8G 54Mbps无线网桥ZA5000-I将2KM远处的移动 有线网络接入村内，并在村委会设立中心机房进行集中管理。 大范口村无线网络覆盖采用了2.4G无线AP（ZG5000-EB500）加高增益全 向天线进行全村覆盖。根据现场用户实际分布情况，全村共需要架设20个无线 覆盖点；在村居民室外架设1个室外CPE接收装置，通过接受装置定向板状天线 进行单独无线网络接收，以增强对无线网信号的接收效果，通过有线将网络引 入室内。
3
智达康室外CPE遵循802.11系列技术标准和通讯协议，可以采用设备自 带的MAC地址过滤、WEP/WAP加密、802.1X等安全措施，从而保证了 网络的安全性。
无线宽带接入的主要优势及特点
4
以室外CPE接入方式快速组网，使系统迅速投入运行，缩短投资回收期 限，能有效地减少整个覆盖区域网络实施成本及日后的维护费用。
入到村中的每户人家，让每一位现代化村民应用Internet传播信息。
田各庄村村的室外CPE接入 由于田各庄村面积比较大， 村内居民居住分布不规则、村内 居民住宅墙壁较高等原因，设计 在村委会上、临村的两个自然村
中心位置架设1个室外无线基站， 通过定向天线覆盖整个村主要区 域。在村居民室外架设1个室外 CPE：ZN-7200-C接收装置，通 过接受装置定向板状天线进行单 独无线网络接收，以增强对无线 网信号的接收效果。
CPE安装及使用说明要点
CPE安装及使用客户端CPE夹具安装步骤示意图1、首先打开产品包装箱，可以看到产品主设备，电源适配器，POE合路器，夹具，螺丝；先把夹具按下图，首先如图把夹具简单的组装好，（圈环、u型夹具钢板、方形小钢块、5号螺丝和垫片各两个）2、按如下把夹夹具两边的活动螺丝卡入设备背部的两条槽孔中，如下图所示：卡入后，调试到适宜的位置拧紧夹具两边的螺丝固定夹具位置即可；3、安装设备时根据所需安装杆的大小调整夹具圈环的大小。
（拧圈环上的一字螺丝）安装成功后如下图所示：下图为产品侧面图：5、电源和POE合路器连接如下图所示：一、使用说明1、系统登录请先将本机IP设置为192.168.1.x（2-254）网段:(图1.1：TCP/IP协议设置)打开IE浏览器,在地址栏输入http://192.168.1.250/(图1.2：登录界面)输入默认用户名：admin，默认密码：admin，点击“登录”，进入WEB管理初始界面；(图1.3：系统状态)这里可以查看系统的基本信息，运行状态，运行时间，无线配置信息等；在Client 模式下，如果设备已经连接上热点AP，则在“无线配置”里面的“状态”显示“Connected”，如果没有连接上，则显示“Scanning”，这里判断设备间是否连接成功的标志。
2、操作模式设备支持两种操作模式: 桥接, 无线ISP, 系统默认是“桥接”模式，普通用户推荐使用桥接模式，设备相当于一个无线终端。
(图2.1：操作模式设置)3、无线设置该菜单项设置无线各项相关参数。
3．1 基本设置该页面设置无线工作在不同模式下相关参数。
(图3.1：无线基本设置)禁用无线网络接口: 勾选将关闭无线功能.频带: 可选如下模式2.4G Hz(B)：11b模式，最高速率是11Mbps2.4G Hz (G)：11g模式，最高速率是54 Mbps2.4G Hz(N)：11n模式，最高速率是150 Mbps（1T1R）300 Mbps(2T2R)2.4G Hz (B+G)：11b/g模式，最高速率分别是11 Mbps和54 Mbps2.4G Hz(G+N)：11g/n模式，最高速率分别是54 Mbps和150 Mbps /300 Mbps2.4G Hz(B+G+N)：11b/g/n模式，最高速率分别是11 Mbps，54 Mbps，150Mbps /300 Mbps。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
农村无线宽带CPE安装指导
杭州华三通信技术有限公司
板面图
21
指示灯说明
22
安装CPE步骤
步骤1：拆下设备的下盖
步骤2：将网线连接到设备的以太 网口上，并卡紧网线
步骤3：撞上下盖
步骤4：将POE相连的网线插在POE模块的power
图2安装套件
17
室外天线安装步骤
1把角度支架装到天线背面，确保天线的极化符合所需的方向。 2把天线安装到抱杆上 3调整天线的方位及俯仰角度，使天线收到最大信号,推荐15°至30°具体角 度根据现场环境而定 4把各处安装螺丝锁紧，接头跟电缆连接处用防水胶密封即可 5.使用馈线连接AP与天线，需要注意：请连接2.4G接口，不要连接5.8G接口 6.天线H口连接AP的2.4-1天馈口，天线V口连接AP的2.4-2天馈口
农村无线宽带解决方案与设备安装
提纲
1 农村无线宽带解决方案 2 农村无线宽带组网规划 3 农村无线宽带AP安装指导 4 农村无线宽带CPE安装指导
0
农村无线宽带解决方案
杭州华三通信技术有限公司
农村无线宽带解决方案典型场景
下行室内有 线接入
上行2.4G回传
PoE供电
大功率2.4G室外CPE
网线与水晶头
10
AP安装前的检查与注意事项
安装AP前，请先进行以下检查： 在将AP固定安装前，请先给AP供电并将AP接入到以太网，检查电源指示灯和以太网灯状态，确定AP可以正常工作。
• 请确认在需要安装AP设备的地点已经完成布线工作。 • 请先记录AP设备的MAC地址和序列号（MAC地址和序列号标识在AP设备背面），便于后续查找使用。 • 安装前需要检查现场所使用的信道，将现场信道使用情况、MAC地址与AP安装位置反馈给省公司。 注意：AP的安装位置、MAC地址及序列号请以邮件形式发送，不要以短信及照片形式反馈，以免丢失，混淆。 安装AP前，请先阅读以下注意事项： • 室外型AP必须牢固安装在抱杆或支架上，抱杆和支架需做到竖直垂直，铁件材料需要做好防氧化处理（如喷防锈漆），同时AP安装的高
1: U型螺杆
2: 天线抱杆
3: U型夹码板
4: L型夹码
5: L型夹码的螺图杆1安装装套孔件 6: L型夹码的角度固定调节孔
1: 天线抱杆 5: L型夹码
2: U型螺杆 6: M4螺母/平垫圈/弹簧垫圈
3: U型夹码板 4: M6螺母/平垫圈/弹簧垫圈 7: ANT-5011P-M2天线
18
AP安装后的检查与注意事项
1 AP安装后请确认POE交换机连接AP的端口指示灯状态，如果不亮请查看端口是否开 启POE供电功能 2登录POE交换机确认是否能查看到AP的MAC地址，如果不能请检查网线水晶头 3登录交换机后确认是否能PING 通AC网关地址，确保AP到AC之前的网络通畅，如不 能PING通请联系传输部门帮忙排查故障 4如上述3点检查无问题，请及时向我们提供信道使用情况、MAC地址与AP安装位置， 以便及时注册AP上线 5AP上线后请连接CPE测试，确保用户侧是否能正常上网
WA2600X室外系列
真正的室外型 10倍带宽提升
集成H3C自主研发的智能基带射频处理模块 全速率500mW，工业级宽温器件设计 多样的高增益天线满足高性能覆盖和桥接 千兆电口、千兆SFP光口
4
农村无线宽带组网规划
杭州华三通信技术有限公司
拓扑图
1.AC:控制AP设备，下发AP配置，实现 AP的统一管理；
7
农村无线宽带AP安装指导
杭州华三通信技术有限公司
AP设备基本配置列表、温度、湿度与供电要求
1.可以选用H3C的POE电源注入器给AP设备供电 2.可以通过POE交换机使用48V供电。
9
设备附件与安装工具
在安装设备时，可能需 要用到右表所列的工具， 此处的工具列表仅作参 考，请根据实际情况进 行选择。
×
√
网线控制在50米以内 网线需做防水弯 CPE垂直安装，网口必须朝下 下盖板卡牢 防水头接紧
25
cpe安装注意事项
• 1.禁止装在屋内、房檐下、禁止用防水胶带固定， • 2.与Ap的距离在合理范围内 • 3.如果内接路由器，将路由放在距cpe较远的位置 • 4、CPE必须固定紧，CPE正面板与Ap天线直视无遮挡 • 5、cpe安装高度高于房檐
11
AP接口说明
1: 2.4G-2天馈口
2: 2.4G-1天馈口
3: 5G-1天馈口
4: 5G-2天馈口
5: ETH2(以太网光口) 7: 接地端子
6: ETH 1(以太网电口) 8: CONSOLE口
12
AP固定架安装
1.按上图所示将两颗M6×12六角螺栓分别拧进AP上部的支架安装孔中，先不要拧紧，留出一些距离； 2.将AP按上所示虚线方向卡进安装支架的安装孔内，并上图所示方向用力向下压，使AP固定紧； 3.将剩余两颗M6×12六角螺栓沿虚线所示拧进AP下部的支架安装孔中，并将AP上四个支架安装孔中的M6×12六角螺栓拧紧。
26
通过WEB配置设备组网
PC配置终端通过网线接到CPE的以太端口
CPE的Power灯常亮，LAN灯闪烁，Diag灯常灭
27
通过WEB页面操作配置步骤
默认IP地址：192.168.1.100； 在IE浏览器中输入http://192.168.1.100
16
天线抱杆安装
在抱杆上安装天线时，请参考下列步骤：
(1)使用4个M4螺母、平垫圈、弹簧垫圈将L型夹 码固定在天线上。
(2)使用2个M6螺母、平垫圈、弹簧垫圈，将U型 螺杆和U型夹码板夹固定在天线抱杆上。U型螺 杆穿过U型夹码板，夹住抱杆后，选择需要的的L 夹码安装孔，再拧紧M6螺母。 (3)安装时如果需要调节天线俯仰角度，可以通过 选择不同的角度固定调节孔来完成。用户来自6业务开通所需资源
传输资源
• 1.需规划业务VLAN，提供用户上网，由省公司统一分配，需要传输配合放通VLAN；
• 2.需规划AP管理VLAN，管理地址通过AC的DHCP获取，AP管理地址段由省公司统一分配，需要传输配合放通VLAN ； • 3.需规划POE管理VLAN，提供POE交换机远程管理，需要传输配合放通VLAN；
网线走线
检查内容
CPE抱杆牢固，设备保持竖直，网口朝下安装，喉箍牢固固定 CPE放置位置与无线基站不超过1公里，CPE与AP之间无遮挡 网线处做好防水弯，卡紧下盖或拧紧防水接头
选择质量较好的五类，超五类线材，外皮保护层完整，长度建议越短越好，网线最长不超过100米
强弱电分开走线，网线单独固定和捆扎，切勿与电线等线缆搭接
默认帐户/密码：admin/admin
验证码，不区分大小写
步注骤意3 ：本机需配置与CPE同一网段内的IP地址
不能与CPE一致
28
Web登陆页面介绍
页签
导航栏
配置区
29
WLAN接口配置
配置步骤： 1.选择右侧导航栏的“接口设置” 2.选择“WAN设置” 3.在右侧上网方式设置中的 “无线拨号方式”中选择 “PPPoE（大部分的宽带网或xDSL）” 4.输入移动运营商分配的PPPoE用户名 和密码 5.在无线设置中的“无线网络名称”输 入为“WXKD1或WXKD2或WXKD3” 输入完之后单击应用再单击搜索，看看 哪个信号比较好就关联哪个信号（不要 强制绑定基站）。注意此日之后新加的 AP遵循上述无线网络名称 6.将基站BSSID设置为“自动选择” 7.单击“应用”
2.4G链路
AC
双频室外型AP
适合开阔无 干扰的场景
2
室外部署要求：防水、防尘、防雷和大风
支持最高防护等级IP 67
可工作在-40℃~65℃
防雷ww支w.持h3c共.co模m.c6nKV、差模1.5KV
抗风等级满足67m/s(18级)
3
室外AP：高品质
成熟产品，工信部核准证，超大规模应用
POE资源
• 1.需要POE配合放通VLAN并给AP提供电源；
BRAS配置
• 需BRAS实现AP、AC、radius之间的互通；
• 需配置AP管理的DHCP中继；
AC配置
• 1.需配置AP释放的信号；
• 2.需配置AP的管理地址(DHCP)；
CPE
• 需配置CPE，连接到AP、配置PPPOE认证给并开启DHCP，为用户提供上网；
13
POE交换机连接AP
14
馈线与接地线连接
1.将馈线与AP的2.4G接口连接， 如右图所示（画红杠位置）；
2.使用接地线连接AP与接地装置 ， AP接地位置如右图所示（画黄杠 位置）；
15
室外天线介绍与覆盖范围
水晶头制作
PoE注入器连接
PoE注入器安装
PoE供电 CPE指示灯
CPE运行检查
CPE信号强度
采用直连线序（T-568B）方式压制网线水晶头，水晶头上弹片完整，插入设备网口应有清脆的咔哒声
CPE接PoE模块处需做好防水弯避免雨水进入 供电后，模块指示灯常亮 CPE Power灯常亮、LAN灯闪烁、Diag灯常灭
1.单击菜单栏的“系统监控” 2.单击“运行信息” 3.查看上行口状态中的 “无线链路状态”是否为关联成功
4.查看上行口状态中的 “链路状态”是否为“已连接”
5. 查看CPE信号强度满足“信噪比 值大于-65/-95dBm”，“RSSI值 大于35且稳定不变，且RSSI差值 小于10 （注意有延时 多刷新几次）
out 口 ，将电脑侧网线插在另一个网口（in） 口
