PLC期末考试复习重点
PLC复习满分必过终极版
一：低压电器的基本原理和常用低压电器低压电器（1）电磁机构的结构形式及分类答、电磁机构由吸引线圈(励磁线圈)和磁路两部分组成。
磁路包括铁心、衔铁和空气隙。
电磁机构按吸引线圈的通电种类可分为直流电磁线圈和交流电磁线圈。
（2）电磁式电器的基本原理答、电磁式电器的基本原理见图。
当电磁线圈中通入电流时，线圈中产生磁通作用于衔铁因而产生电磁吸力，使得衔铁带动触点产生位移；当线圈断电后，衔铁失去电磁吸力，由复位弹簧将其拉回，从而带动触点复位。
（3）主要几种低压电器的工作方式答、 a 刀开关作用：刀开关主要用于隔离电源，确保电路和设备维修的安全；分断负载，用于手动控制容量较小、起动不频繁的电动机。
b 熔断器工作方式：熔断体串接于被保护电路中，当电路发生短路或过电流时，通过熔断体的电流使其发热，当达到熔断体金属熔化温度时就会自行熔断。
这期间伴随着燃弧和熄弧过程，随之切断故障电路，起到保护作用。
c 低压断路器（自动空气开关）工作方式：在低压断路器正常工作时，分励脱扣器线圈不通电，衔铁处于打开位置。
当需要实现远距离操作时，可按下停止按钮，或在保护继电器动作时，使分励脱扣线圈通电，其衔铁动作，使低压断路器断开。
d 接触器工作方式：接触器是利用电磁系统控制衔铁的运动来带动触头，使电路接通或断开的。
e 继电器热继电器工作原理：热继电器利用电流的热效应，对连续运行的电动机进行过载保护，防止电动机因过热而烧毁。
热继电器能在电动机过载时自动切断电源，使电动机停车。
时间继电器作用：利用电磁原理或机械原理实现延时控制的控制电器。
f 主令电器（四）什么是低压电器：工作电压在交流1200V或直流1500V以下，起通断、保护、控制或调节作用的电器。
二：三相异步电动机基本控制环节与基本电路电动机常见的基本控制线路（控制电路中的保护元件）等➢点动控制线路工作原理：启动：按下起动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运行。
PLC期末复习
期末复习1、常用低压控制电器重点掌握：元器件的结构、原理、用途（功能）、主要参数、选择方法、电器图形和文字符号。
例如：接触器；继电器（电流、中间、时间、热、速度）；熔断器；低压断路器；刀开关（转换开关）；主令电器等。
2、基本控制电路（1）会背部分基本环节例：起停控制，点动，正反转控制，多处起停控制，联锁控制，自耦补偿起动，Ｙ-△起动，双速电动机控制等。
（2）掌握自锁、互锁、多处起停控制的特点（3）电气控制线路保护类型及实现方法（保护元件）3、电气设计（1）常用电气图的图形符号和文字符号（2）原理图设计中应注意的问题4、PLC（1）PLC的功能特点、目前常用PLC生产厂商及对应产品型号。
（2）PLC的硬件组成及各部分作用。
（3）PLC的输出类型。
（4）PLC的硬件结构（模块类型）、基本单元与扩展单元模块的组成及它们的区别。
（5）PLC的结构型式（6）PLC的工作方式、工作过程、循环扫描周期及对输入/输出的处理原则。
（7）PLC的选型原则（选型应考虑的因素）。
（8）PLC的元器件类型、元器件编号原则及各类元器件的功能、使用特点、数量及编号范围。
（9）基本指令的应用。
①基本逻辑关系指令表示。
②基本环节的梯形图设计③基本逻辑指令、算术运算指令和数据处理指令的编程应用-----结合例题、习题。
④能设计简单控制系统的控制流程图、梯形图和I/O分配表（图）《PLC》试题集一．选择题1．一般公认的PLC发明时间为：A．1945 B．1968 C．1969 D．1970参考答案：C2．十六进制的F，转变为十进制是多少?A．31B．32C．15D．29参考答案：C3．三菱PLC中，16位的内部计数器,计数数值最大可设定为A．32768 B．32767 C．10000 D．100000参考答案：B4．FX系列PLC是（B）公司的产品。
A．西德西门子B．日本三菱C．美国HONEWELL D．日本富士5．PLC中不包括（C ）。
PLC复习-要点总结版
电器的定义：电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
主令电器有按钮、转换开关等。
位置开关分为直动式、滚动式和微动式。
从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比，直流接触器的铁心比较小，线圈也比较小，交流电磁铁的铁心是用硅钢片叠柳而成的。
线圈做成有支架式，形式较扁。
因为直流电磁铁不存在电涡流的现象。
电器控制电路的表示方法有：电器原理图、安装接线图和电器布置图三种。
三相异步电机一般有直接启动和减压启动两种方法。
三相笼型电动机的减压启动方法有定子绕组串电阻起动、自耦变压减压启动、星-三角形起动、延边三角形起动等。
电气制动方法有反接制动、能耗制动、发电制动和电容制动等。
PLC的定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计的，它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
可编程序控制器及其有关的外部设备，都应按易于与工业控制系统连成一个整体，易于扩充其功能的原则设计。
PLC的硬件结构：中央处理器（CPU）、存储器（ROM、RAM）、输入输出单元（I/O）、电源和编程器。
PLC的软件结构：分为两大部分，一部分为系统监控程序，另一部分为用户程序。
PLC工作原理：采用循环扫描的工作方式。
全过程扫描一次所需的时间称为扫描周期。
PLC工作过程：从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
PLC工作过程分哪五个阶段？答：分别为内部处理、通信服务、输入采样、程序执行、输出刷新PLC 型号的含义：MRD FX N 322 的含义是：N FX 2系列，输入输出总点数为32点，继电器输出、DC 电源，DC 输入的基本单元。
FX-4EYSH 的含义是：FX 系列，输入点数为零，输出点数为4点，晶闸管输出，大电流输出扩展模块。
plc期末复习资料
一、填空题：1、英文简称“PLC”的中文名称是可编程控制器、是一种专门为工业环境下应用而设计的电子系统。
2、S7-300/400CPU的存储器包括工作存储器、装载存储器和系统存储器。
3、S7-300 PLC指令集支持256个计数器，而S7-400 PLC指令集支持2048个计数器。
每个计数器的计数范围是、 0,～999。
4、S7-300PLC的模块槽号地址分配是有规律的，通常1号槽固定为PS 模块、2号槽固定为CPU模块、3号槽固定为IM模块、4～11号槽可以为SM、FM、CP等模块。
（本题填英文符号）5、S7 PLC的基本编程语言，主要有STL， LAD， FBD、三种。
（本题填英文符号）6、PLC具有较高的可靠性，采用了屏蔽、滤波、隔离等抗干扰措施。
7、S7-300PLC的系统存储器为每个定时器地址保留了一个16位的存储区、LAD指令集支持256个定时器、每个定时器最大的定时时间是9990S。
8、“PLC”的中文名称是可编程控制器，S7系列包括S7-200、S7- 300、S7- 400三种。
9、PLC的扫描周期包括输入采样、程序执行和输出刷新三个阶段。
10、S7-300 PLC有2个32位的累加器，而S7-400 PLC有4个32位的累加器。
11、对于PLC语句表指令的结构组成，例如AN Q4.0，其中“AN”是操作码、Q是标识符、4.0是参数。
12、“可编程控制器”的英文单词是Programmable Controller、简称PLC、S7系列包括S7-200/ S7-300/ S7-400三种。
13、DB是数据块块，对DB80里的12号双字进行寻址应写成DB80.DBD12，对DB6里的6号字的位6进行寻址应该写成DB6.DBX6.6。
14、S7-300PLC的每个机架最多只能安装8个信号模块，功能模块或通信处理器模块，最多可以增加3个扩展机架。
电源模块总是在中央机架的1号槽，CPU模块只能在中央机架的2号槽，接口模块只能在3号槽。
PLC电气控制与组态技术期末考试复习资料
《PLC电气控制与组态技术》课程综合复习资料一、单选题1．图示是（）指令。
A.逻辑与B.逻辑或C.逻辑异或D.逻辑取反答案：D2．图示是（）指令。
A.逻辑与B.逻辑或C.逻辑异或D.逻辑取反答案：A3．如图接线，存在的问题是（）。
A.热继电器接法不对B.指示灯接法不对C.按钮接法不对D.自保点接法不对答案：B4．符号代表（）。
A.通电延时闭合触点B.通电延时断开触点C.断电延时闭合触点D.断电延时断开触点答案：D5．图示为交流接触器线圈接线图，其最显著的错误是（）。
A.没用按钮控制B.接触器线圈不能串联C.没用热继电器D.没用熔断器答案：B6．图示是（）。
A.使能高速计数器指令B.使能脉冲输出指令C.定义高速计数器指令D.定义脉冲输出指令答案：A7．图示是（）。
A.使能高速计数器指令B.使能脉冲输出指令C.定义高速计数器指令D.定义脉冲输出指令答案：B8．图示是（）指令。
A.整数加法指令B.整数减法指令C.双整数加法指令D.双整数减法指令答案：B9．图示是（）。
A.实数加法运算指令B.实数减法运算指令C.实数乘法运算指令D.实数除法运算指令答案：A10．当几个条件仅具备一个时，继电器线圈就断电，可采用将几个条件对应的常闭触头（）、再和所控制的继电器线圈串联的方法实现。
A.并联B.串联C.先串联再并联D.先并联再串联答案：B11．CPU224AC/DC/Relay表示型号为224、交流电源供电、直流型输入接口电路、（）输出接口电路。
A.继电器型B.晶体管型C.晶闸管型答案：A12．在进行继电接触控制电路设计时，当触点动作时刻先后非常接近时，要特别注意“（）”会导致控制次序颠倒，控制失败。
幸运的是，可编程控制器的“循环扫描”工作方式，可有效的避免这种情况。
A.短路B.触点竞争C.触点黏连D.操作过电压答案：B13．对于TON定时器，当定时时间到，即当达到设定值后，若控制端子（使能端）仍然接通，则定时器的当前值会（）。

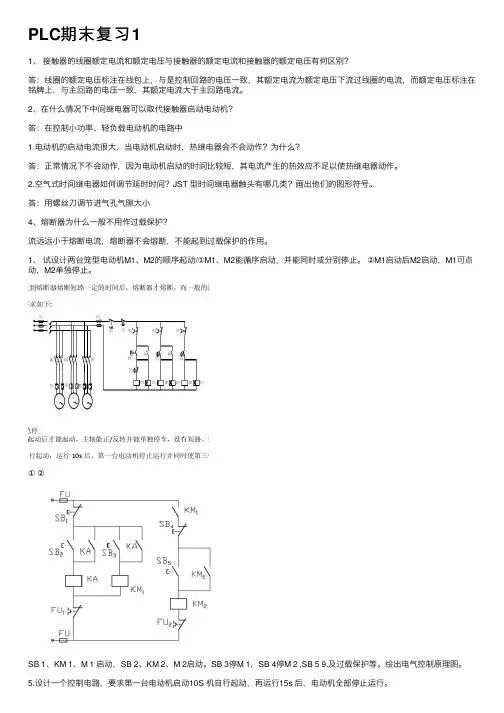

PLC期末复习1
PLC期末复习11、接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压⼀致，其额定电流为额定电压下流过线圈的电流，⽽额定电压标注在铭牌上，与主回路的电压⼀致，其额定电流⼤于主回路电流。
2、在什么情况下中间继电器可以取代接触器启动电动机？答：在控制⼩功率、轻负载电动机的电路中1.电动机的启动电流很⼤，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间⽐较短，其电流产⽣的热效应不⾜以使热继电器动作。
2.空⽓式时间继电器如何调节延时时间？JST 型时间继电器触头有哪⼏类？画出他们的图形符号。
答：⽤螺丝⼑调节进⽓孔⽓隙⼤⼩4、熔断器为什么⼀般不⽤作过载保护？流远远⼩于熔断电流，熔断器不会熔断，不能起到过载保护的作⽤。
1、试设计两台笼型电动机M1、M2的顺序起动/①M1、M2能循序启动，并能同时或分别停⽌。
②M1启动后M2启动，M1可点动，M2单独停⽌。
①②SB 1、KM 1、M 1 启动，SB 2、KM 2、M 2启动。
SB 3停M 1，SB 4停M 2 ,SB 5 9.及过载保护等。
绘出电⽓控制原理图。
5.设计⼀个控制电路，要求第⼀台电动机启动10S 机⾃⾏起动，再运⾏15s 后，电动机全部停⽌运⾏。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①⽤按钮SB 2和SB 1控制电动机M 的起停②按下停⽌按钮SB 1时，应使接触器KM 1断电释放，接触器KM 2通电运⾏，进⾏能耗制动。
③制动⼀段时间后，应使接触器KM 2⾃动断电释放，试⽤通电延时型和断电延时型继电器个画出⼀种控制电路。
第⼀种1.设计⼀个⼯作台前进后退控制线路。
⼯作台由电动机M 带动，⾏程开关ST1、ST2、分别装在终点和原点。
要求：前进到终点后停顿⼀下再后退到原点停⽌；前进过程中能⽴即后退到原点。
1. 下列低压电器中可以实现过载保护的有①④①热继电器②速度继电器③接触器④低压断路器⑤时间继电器2. 三相笼式电机正反转控制电路，为避免主电路电源两相短路采取的措施是②。
plc期末复习题及答案
plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。
A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。
A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。
A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。
A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。
A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。
A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。
A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。
A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。
答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。
答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。
答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。
答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。
plc期末知识点总结
plc期末知识点总结一、PLC的结构PLC主要由输入模块、输出模块、中央处理器（CPU）、存储器和通信模块等部分组成。
输入模块用于接收传感器或其他外部设备的信号，输出模块用于控制执行器或其他外部设备的动作，中央处理器负责对输入信号进行逻辑处理，并根据预设的程序控制输出动作。
二、PLC的工作原理PLC通过扫描循环的方式进行工作。
扫描循环包括输入扫描、程序扫描和输出扫描三个主要阶段。
输入扫描阶段将读取输入模块的信号状态，并将其存储在内部的输入寄存器中。
程序扫描阶段将根据所编写的程序逻辑进行运算，并根据结果控制输出模块的状态。
输出扫描阶段将根据输出模块的状态来控制外部设备进行相应动作。
三、PLC的编程语言PLC可以使用多种编程语言进行编程，包括指令列表（Ladder Diagram）、结构化文本（Structured Text）、函数块图（Function Block Diagram）、指令表（Instruction List）和流程图（Sequential Function Chart）等。
其中，指令列表是最常用的编程语言，其采用图形化的逻辑图形式，可以方便地表达程序逻辑。
四、PLC的常见应用PLC广泛应用于各个行业的自动化控制领域。
其中，最常见的应用包括自动化生产线的控制、机械设备的控制、能源管理系统的控制以及建筑物的自动化控制等。
PLC的特点是可编程性强、可靠性高、拓展性强，因此能够适应各种不同的控制需求。
五、PLC的开发流程PLC的开发流程主要包括需求分析、硬件选型、软件开发、系统集成和调试等阶段。
需求分析阶段是对控制需求进行详细的分析和规划，硬件选型阶段是根据需求选择合适的PLC 设备和模块，软件开发阶段是编写控制程序和进行仿真测试，系统集成阶段是将硬件和软件进行结合，调试阶段是对整个系统进行功能测试和性能优化。
六、PLC的性能评估PLC的性能评估主要包括响应时间、稳定性和可靠性等方面。
响应时间是指PLC对输入信号的处理速度，稳定性是指PLC在长时间运行中是否能够保持稳定的控制状态，可靠性是指PLC是否能够在各种恶劣环境条件下正常工作。
PLC期末考试复习课
第5章：可编程控制器控制系统设计
5.3 PLC控制系统软件设计 2）步进顺控指令及编程方法
采用顺序控制设计法进行程序设计的基本步骤： ① 步的划分 顺序控制设计法最基本的思想是将系统的一个工作周期 划分为若干个顺序相连的阶段，这些阶段称为步，并且用 编程元件（辅助继电器M或状态器S）来代表各步。
第1章：常用电气控制基础 1.2电气控制系统基本环节
1）电路图及绘制原则
第1章：常用电气控制基础 1.2电气控制系统基本环节
正、反转控制线路 2）电气控制系统的基本环节 ② 接触器控制线路
第1章：常用电气控制基础 1.4控制电路设计
例1：设计一个控制线路,三台笼型异步电动机的工作如下: M1先启动,经10秒后,M2自动启动,运行30秒后,M1停止运行, 同时M3自动启动,再运行30秒后全部停止运行。
ANB、ORB——触点块连接指令；
OUT、SET、RST、PLS、PLF——对线圈操作的指令；
MC、MCR、MPS、MRD、MPP、INV、NOP、END——其它指令。
第3章：三菱FX2N系列PLC
3.4 功能指令及编程方法 功能指令也称之为应用指令，主要用于数据的传送、运 算、变换及程序控制等功能。 FX2NPLC功能指令的类型： 1、程序流程控制指令 2、传送与比较指令 3、算术与逻辑运算指令 7、方便指令 8、外部输入输出指令 9、外部串行接口控制指令
3.5 FX2N模拟量处理方法 （2）模拟输入量的特性曲线
2）FX-4AD的模拟量输入模块
第3章：三菱FX2N系列PLC
3.5 FX2N模拟量处理方法 （3）FX-4AD模块的外部连线
2）FX-4AD的模拟量输入模块
第3章：三菱FX2N系列PLC
PLC期末考试复习重点
1.1969年美国数字设备公司研制第一台可编程控制器2.PLC组成为中央处理器模块，存储器模块，输入/输出模块，编程器，电源3.可编程控制器的存储器分为系统程序存储器(ROM或EPROM存储)和用户程序存储器(RAM)，FX系列PLC的用户存储器以步为单位（每步占用2个字）。
4.现场输入电路采用光电耦合电路与现场输入信号相连是为了防止现场的强电干扰进入PLC5.PLC扫描用户程序时间一般均小于100ms6.PLC按硬件的结构类型分类整体式可编程控制器（扩展单元和扩展模块都无CPU，扩展模块不含电源)，模块式可编程控制器，叠装式可编程控制器。
7.FX2N系列型号名称的含义8.可编程控制器的技术性能指标输入/输出点数存储容量扫描速度指令系统可扩展性通信功能9.FX2N系列的输入继电器采用八进制地址编号10.输出继电器的输出端是PLC向外部传送信号的接口，外部信号无法直接驱动输出继电器，它只能在程序内部由指令驱动。
输出线圈只能由程序驱动。
11.辅助继电器M 通用辅助继电器按十进制地址编号，M0--M499,M8000为运行监控用，PLC运行时M8000接通。
M8002为仅在运行开始瞬间接通的初始脉冲特殊辅助继电器。
12.定时器定时器在PLC中的作用相当于一个时间继电器，其中100ms定时器T0--T199共200点，10ms定时器T200--T245共46点。
13.计数器16位递加计数器中C0--C99共100点是通用型，32位双向计数器中C200--C219共20点是通用型14.FX系列可编程控制器编程的基本原则15.可编程控制器的程序设计可以分为梯形图设计法继电器电路移植法设计顺序控制设计法与顺序功能图顺序控制梯形图16.常用功能指令XCH 数据交换BCD BCD交换BCR 带进位右循环BCL带进位左循环SFTR位右移SFTL位左移IST初始化状态TKY10键输入HKY16键输入FROM从特殊功能模块读出TO向特殊功能模块写入TRD时钟数据读出TWR时钟数据写入FOR循环开始NEXT循环结束ZRST区间复位DECO解码MEAN平均值17．FX系列基本指令（1）逻辑取及线圈驱动指令LD取指令LDI 取反指令OUT线圈驱动指令（输出指令）（2）接点串联指令AND 与指令ANI与非指令（3）接点并联指令OR或指令ORI或非指令（4）SET置位指令RST 复位指令18.顺序功能图中转换实现的基本原则步与步之间实现转换应同时具备以下两个条件 a.前级步必须是活动步 b.对应的转换条件成立。
PLC期末复习资料
PLC 期末复习资料1.PLC 系统通常由基本单元、扩展单元、扩展模块及特殊功能模块组成。
2.指示部分包括：I/O 点的状态指示、PLC 电源指示（POWER ）、PLC 运行指示（RUN ）、用户程序存储器后备电池状态指示（BATT ）、程序语法出错指示（PROG .E ）、CPU 出错指示（CPU.E ）等，用于反映I/O 点及PLC 机器的状态。
3.PLC 有RUN 和STOP 两个运行模式，RUN 模式表示PLC 处于运行状态，STOP 模式表示PLC 处于停止即编程状态，此时，PLC 可进行用户程序的写入、编辑和修改。
4.目前，FX 系列PLC 普遍采用的编程语言——梯形图（LD ）、指令表（IL ）以及IEC 规定的用于顺序控制的标准化语言（SFC ）。
5.PLC 软元件：输入继电器（X ）由输入电路和输入映象寄存器组成； 输出继电器（Y ）由输出电路和输出映象寄存器组成； 定时器（T ）、计数器（C ）、辅助继电器（M ）、状态继电器（S ）、数据寄存器（D ）、变址寄存器（V/Z ）等都是由存储器组成。
6.PLC 软元件中，除输入继电器、输出继电器采用八进制编号外，其他所有的软元件均按十进制编号。
7.在一个PLC 程序中，输入继电器最多可达184点，输出继电器最多可达184点，但输入、输出继电器的总和不得超过256点。
8辅助继电器（M ）①通用辅助继电器（4990M M -）②电池后备/锁存辅助继电器（1023500M M -）功能：重新通电后，能再现其状态。
③特殊辅助继电器（82558000M M -）功能：提供时钟脉冲和标志（如进位、借位标志等）。
M8011—M8014分别是10ms 、100ms 、1s 和1min 的时钟脉冲特殊辅助继电器。
M8030为锂电池电压指示特殊辅助继电器。
M8033为PLC 停止时输出保持特殊辅助继电器。
M8034为禁止输出特殊辅助继电器。
最新-PLC期末复习重点
2018 PLC复习一、简答题1、认识元器件（1）低压电器基本知识分类：配电、控制、主令、保护、执行电磁式、电子式自动化式电磁结构：铁芯、线圈、衔铁短路环：为了避免衔铁振动，通常在铁芯端面开一个小槽，在槽内嵌入铜质短路环。
触头：是电磁式电器的执行部分，起接通和分段电路的作用。
选材：电阻系数小接触形式：点接触、线接触、面接触按原始状态分：常开触头、常闭触头减小接触电阻方法：选电阻率小的材料、增加触头压力、改善触头表面状况电弧：产生原因：热电场发射、撞击电离、热电子发射、高温游离灭弧方法：拉长电弧、降低温度冷却电弧、分割电弧常用灭弧装置：电动力吹弧、磁吹灭弧、栅片灭弧、窄缝灭弧接触器：用于中远距离，频繁地接通与断开交直流纸电路以及大容量控制电路的一种自动开关电器。
可迅速灭弧电磁系统、触头系统（主触头、辅助触头）、灭弧系统选用原则：按负载电流选择；接触器额定电压≧负载回路额定电压；额定电流≧被控主回路的额定电流；吸引线圈的额定电压与所接控制电路的额定电压等级一致。
继电器：利用各种物理量的变化，将电量或非电量信号转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使同一电路或另一电路中的其他器件或装置动作的一种控制元件。
热继电器：利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器。
熔断器：当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电路的电器。
用作短路和过电流保护。
线圈主触点常开辅助触点常闭辅助触点欠电压线圈过电压线圈动合触点动断触点欠电流线圈过电流线圈动合触点动断触点线圈一般符号通电延时线圈断电延时线圈动合触点动断触点延时断开瞬时动断触点瞬时断开延时闭合动断触点延时闭合瞬时断开动合触点瞬时闭合延时断开动合触点热继电器符号低压断路器原理示意图低压断路器符号刀开关P33 补充：书P30 速度继电器低压开关：又称为低压隔离器，不频繁通断电路刀开关安装时，合上开关时手柄在上方，考虑重力影响。
plc期末考试内容
P L C期末考试内容 work Information Technology Company.2020YEAR第1章电气控制系统常用器件1.1 电器的基础知识1.低压电器通常指工作在交流电压1200v、直流电压1500v以下的电器，采用电磁原理完成上述功能的低压电器称为电磁式低压电器。
2.最常用的电磁式低压电器：接触器，中间继电器，断路器等。
结构上，由三个主要部分组成：触头、灭弧装置和电磁机构。
3. 电磁机构作用：电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通或分断。
电磁机构由磁路和激磁线圈两部分组成。
磁路主要包括铁芯、衔铁和空气隙。
激磁线圈通以电流后激励磁场，通过气隙把电能转换为机械能，带动衔铁运动以完成触点的闭合或断开。
4.接触器的技术参数（1）额定电压：主触点的额定电压（2）额定电流：主触点的额定电流（3）线圈的额定电压：加在线圈上的电压（4）接通和分断能力：负载类型5..灭弧方法（1）多断点灭弧，一般交流继电器和小电流接触器（2）磁吹式灭弧，用于直流接触器（3）灭弧栅，常用的交流灭弧装置（4）灭弧罩6..吸力特性：电磁机构使衔铁吸合的力与气隙的关系曲线称为吸力特性。
反力特性：电磁机构使衔铁释放（复位）的力与气隙的关系曲线称为反力特性。
1.3 继电器1.作用：为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。
（作用概括起来就是：用于电动机的过载保护。
）2.为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。
3.热继电器主要由热元件、双金属片、触头系统等组成。
4. 热继电器的选用（1）原则上热继电器的额定电流应按电动机的额定电流选择。
（2）在不频繁启动场合，要保证热继电器在电动机的启动过程中不产生误动作。
PLC期末复习
PLC期末复习1.PLC是一种将计算机技术与继电器控制概念结合起来、装有程序、以中央微处理器（CPU）为核心并与输入/输出(I/O)设备相连接而作为工业控制特殊用途的计算机。
主要由中央微处理器、存储器、输入/输出接口电路、电源等组成。
2.CPU（16或32位）是PLC核心部分。
从输入设备读入输入信号，并按用户程序对它进行逻辑运算、数学运算，并把运算处理的结果通过输出接口电路送到输出设备，控制其运行。
3.存储器是存放系统程序、用户程序和数据的器件，包括只读存储器ROM和随机读写存储器（RAM）。
只读存储器可分为ROM、EPROM、EEPROM。
ROM存储器的内容是制造商编写的系统程序，具有开机自检、工作方法选择、信息传递和对用户程序解释功能。
它是永远留驻的，不能更改。
EPROM是可编程只读存储器，存放用户固定程序，可以在紫外线灯照射下擦去，可以多次擦写。
EEPROM是电擦的可编程只读存储器，可存放用户程序、注释和参数。
当重新写入时，原存储器内容自动清除，可反复写入。
4.读写存储器RAM一般存放用户程序和数据。
通用的RAM存放的内容，若PLC失电，内容会丢失，如果有些内容失电后不允许丢失，要把它放到断电保持型的RAM存储单元中去。
5.输入单元是PLC与外部输入设备之间连接部件。
通过输入单元，将从输入设备来的输入信号送到PLC。
输入单元的接口电路通常由光电耦合电路及阻容滤波隔离电路组成。
采用光电耦合电路，将限位开关、手动开关、编码器等现场输入设备的控制信号转换成CPU 所能接受和处理的数字信号。
6.输出接口电路：采用光电耦合电路，将CPU处理过的信号转换成现场需要的强电信号输出，以驱动接触器、电磁阀等外部设备的通断电。
有三种类型：①继电器输出型(R)：为有触点输出方式，用于接通或断开开关频率较低的直流负载或交流负载回路。
②晶闸管输出型(T)：为无触点输出方式，用于接通或断开开关频率较高的交流电源负载③晶体管输出型(S)：为无触点输出方式，用于接通或断开开关频率较高的直流电源负载。
PLC考试复习内容
反接制动： 反接制动：通过改变异步电动机定子绕组中 的三相电源相序，产生一个与转子惯性方 向相反的转矩来进行制动
第二章
用继电接触 器设计三台 交流电机相 隔3秒顺序起 动同时停止 的控制线路。
FR1.2.3 SB1
SB2 KM1 KT1 KM2 KT2 KM3
KM3
KM3
KM1
KT1
KM2
KT2
KM3
第一章
热继电器： 热继电器：电动机的过 载保护 常见问题：既然三相异 常见问题 步电动机主电路中装 有熔断器，为什么还 要装热继电器？可否 二者中任意选择？
第一章
• 速度继电器：一种当转速达到规定值时动作的继 速度继电器： 电器，它根据电磁感应原理制成， 电器，它根据电磁感应原理制成，主要用作笼型 异步电动机的反接制动，又称反接制动继电器 异步电动机的反接制动，又称反接制动继电器
第一章
铁心 电磁机构 衔铁 1.低压电器的基本结构： 低压电器的基本结构： 低压电器的基本结构 触头系统 线圈 灭弧系统
2.熔断器的作用：短路和严重过载保护 熔断器的作用： 熔断器的作用
FU
第一章
3.刀开关：手动电器，用于不频繁地接通和分断电路 手动电器，
或用于隔离电路与电源，又称“隔离开关” 或用于隔离电路与电源，又称“隔离开关”
QS FU1
FU2
KM SB2
SB1
KM
FR
KM
M 3~
第二章
2.要实现多地启停控制需把停止按钮串联、 启动按钮并联。 3.三种降压启动方式：定子绕组串电阻（电 定子绕组串电阻（ 定子绕组串电阻 抗）启动自耦变压器降压启动 Y—△降压启动 △ 电机电源切断后,用机械装置 机械制动 电机电源切断后 用机械装置 使电动机停转的方法. 使电动机停转的方法 4.
plc期末复习资料
一、填空题：1、英文简称“ PLC'的中文名称是可编程控制器、是一种专门为工业环境下应用而设计的电子系统。
2、S7-300/400CPU的存储器包括工作_存储器、装载_存储器和系统存储器。
3、S7-300 PLC指令集支持256_个计数器，而S7-400 PLC指令集支持2048 个计数器。
每个计数器的计数范围是、0, _〜—999。
4、S7-300PLC的模块槽号地址分配是有规律的，通常1号槽固定为PS 模块、2号槽固定为CPU模块、3号槽固定为IM—模块、4〜11号槽可以为SM FM CP等模块。
（本题填英文符号）5、S7 PLC的基本编程语言，主要有_STL, LAD, FBD、三种。
（本题填英文符号）6 PLC具有较高的可靠性，采用了屏蔽_、滤波_、_隔离—等抗干扰措施。
7、S7-300PLC的系统存储器为每个定时器地址保留了一个16位的存储区、LAD指令集支持256_个定时器、每个定时器最大的定时时间是9990S。
8、“PLC的中文名称是可编程控制器，S7系列包括S7-200、S7-_300、S7- _400_ 三种。
9、PLC的扫描周期包括输入采样_、程序执行_和输出刷新—三个阶段。
10、S7-300 PLC 有_2_个32_位的累加器，而S7-400 PLC 有4_个32 位的累加器。
11、对于PLC语句表指令的结构组成，例如AN Q4.0,其中“AN'是操作码_、Q是标识符_、4.0是参数 ______ 。
12、“可编程控制器”的英文单词是Programmable Controller _、简称PLC S7系列包括—S7-200/ S7-300/ S7-400 ___________ 三种。
13、DB是数据块—块，对DB80里的12号双字进行寻址应写成DB80.DBD12 __ ，对DB6里的6号字的位6进行寻址应该写成DB6.DBX6.6。
14、S7-300PLC的每个机架最多只能安装8_个信号模块，功能模块或通信处理器模块，最多可以增加3_个扩展机架。
PLC期末复习
1、如果要将计算机编好的程序写入PLC 中，PLC 必须处于 停止 状态。
2、编程元件中只有 输入继电器 和 输出继电器 的元件号采用八进制数。
3、OUT 指令不能用于 输入 继电器，线圈和输出类指令应放在梯形图的 右端4、PLC 主要由 输入 、 输出 、 CPU 和 存储器 组成。
5、外部输入电路接通时，对应的输入映像寄存器为1状态，梯形图中对应的输入继电器的常开触点闭合 ，常闭触点 断开 。
6、定时器T1的设定值是K500，表示延时 50 秒。
二、简答题1、FX 2N 系列可编程控制器有哪些主要软元件？各有什么作用？X Y T M S CX 外部的输入 Y 外部的输出S 状态继电器 T 定时 M 辅助继电器 S 状态继电器 C 计数器2、说明FX2N —48MR 型号PLC 所表示的含义，并说出它的输入输出点数。
FX 代表PLC （可编程控制器）的一个系列。
FX2N 是FX 系列中功能最强、速度最高的微型PLC 。
48MR 代表最大的输入/输出点数为48 点，M ：plc 主机，R ：继电器输出型. 输入：24个点 输出：24个点3、什么是PLC ？与继电器控制系统比较PLC 有那些优点？ 答：可编程序控制器 .优点：1使用寿命长 2操作简单 3使用灵活 4维修方便 5适应能力强三、 完成下列各题1、如图1，写出梯形图对应的指令表 。
（5分）LD X1 ANT X2 OUT Y0 OUT T0 K50 END LD TO2、根据下列加工装置的控制要求1）、进行I/O 分配，画出I/O 分配表 2）、并画出顺序功能图：控制要求：某企业承担了一个某专用加工装置控制系统设计任务。
其加工工X1X2T0 图1K400 ENDT0Y0X10M8002S11Y11S0Y10S12X12Y12 X11图2艺是：按启动按钮SB1→接触器 KM1 得电，电机 M1 正转，刀具快进→压行程开关SQ1→接触器 KM1 失电，KM2 得电，电机 M2 正转工进→压行程开关 SQ2，KM2 失电，停留光刀 5 秒→接触器 KM3 得电，电机 M1反转，刀具快退→压行程开关 SQ0，接触器 KM3 失电，停车（原位）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用辅助继电器M0-M499
保持辅助继电器M500-M3071
特殊辅助继电器M8000-M8255
5.定时器与计数器
定时器：FX2N系列中定时器可分为通用定时器和积算定时器两种，定时器是根据时钟脉冲累积计数而达到定时的目的，时钟脉冲有1ms、10ms、100ms三种，当
所计数达到设定值时，其触点动作。
设定值可用常数K（设定值为1～32767）或数据寄存器D的内容来设置。
课后作业程序设计题
许多大型生产机械在运行启动之前需用电铃或蜂鸣器发出报警信号(响3秒)，预示机器即将启动，以示警告。
计数器：计数器可分为内部计数器和高速计数器
内部计数器是在执行扫描操作时对内部信号（如X、Y、M、S、T等）进行计数。内部输入信号的接通和断开时间应比PLC的扫描周期稍长。
课后作业练习
8.STL触点驱动的电路块具有三个功能：对负载的驱动处理、指定转换条件和指定转换目标。
9.PLC的扫描工作过程
10.用一个按钮控制一盏灯,要求按下起动按钮X0,灯亮10秒,灭5秒,重复运行,按下停止按钮X1停止运行。试用经验设计法编写PLC控制梯形图程序或指令表程序。
11.用按钮控制三台电动机,为了避免三台电动机同时起动,起动电流过大,要求每隔5秒起动一台,试设计PLC控制梯形图。
1）顺序控制设计法
①单序列：单序列由一系列相继激活的步组成，每一步的后面仅接有一个转换，每一个转换的后面只有一个步。
②选择序列：选择序列的开始称为分支，转换符号只能标在水平连线之下。在某一时刻一般只允许选择一个序列,选择序列的结束称为合并.
③并行序列：并行序列的开始称为分支，当转换条件的实现导致几个序列同时激活时，这些序列称为并行序列。
高速计数器是采用中断方式进行高速计数的，与PLC的扫描周期无关。
高数计数器的三种类型：
①单相单输入②单相双输入③双相
6.指令表
例题：
1）块指令和栈指令练习
2）.指令表作业练习
3）.课后作业练习
*波形图
画出图5-67中M0的波形图。交換上下两行电路的位置，M0的波形有什么变化?为什么?
.
7.步进顺控指令及编程方法
4.PLC的扫描工作过程包括自诊断、与外设通信、输入采样、程序执行、输出刷新，五个阶段。
5.步进顺控指令STL触点驱动的电路块有3个功能，分别为对负载的驱动处理，指定转换条件，指定转换目标。
二、填空题
1.继电器的线圈“断电”时，其常开触点（断开），常闭触点（闭合）。
2. FX2N系列的PLC输入继电器及输出继电器的编号为（八进制），其余器件的编号为（十进制）。
3.型号为FX2N-48MR的PLC，它表示的含义包括如下几部分：它是（基本）单元，其输入输出点数为（24）点，其输出类型为（继电器输出）。
1.常见低压电器总结
刀开关
组合开关
低压断路器
熔断器
交流接触器
电流继电器
电压继电器
中间继电器：通常用于传递信号和同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。
时间继电器（KT）
热继电器
行程开关
控制按钮
2.启保停电路，自锁，互锁
自锁：利用电器自己触头使自己的线圈得电从而保持长期工作的线路环节，称为自锁环节。
互锁：在同一时间内，两上课思考题电机正反转分析
3. FX2N基本指令执行时间高达0.08μs,超过了许多大中型PLC
FX2N的用户存储器容量可扩展到16K
FX2N的I/O点数最大可扩展到256点
4.FX2N系列PLC的输入继电器以八进制编号
FX2N系列PLC的输出继电器也是八进制编号（每个输出继电器在输出单元中都对应有一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。）
4．甲乙两个接触器，欲实现互锁控制，则应（C）。
A．在甲线圈电路串入乙常闭触点
B．在乙线圈电路串入甲常开触点
C．在两线圈电路中互串对方动常闭点
D．在两线圈电路中互串对方常开触点
5．梯形图程序如果按下X0接口的按钮开关7次再松开，
Y0输出指示灯有B变化。
A．亮了4次B．亮了5次C．亮了7次D．一直不亮
12.典型控制程序
自保持程序：自保持电路也称自锁电路，常用于无机械锁定开关的启动、停止控制中，如用无机械锁定功能的按钮控制电动机的启动和停止。并且分为启动优先和断开优先两种。
互锁程序：互锁电路用于不允许同时动作的两个或多个继电器的控制，如电动机的正反转控制。
时间电路程序:主要用于延时、定时和脉冲控制。时间控制电路，既可以用定时器实现，也可以用标准时钟脉冲实现。FX2N系列PLC除有第四章所介绍的256个定时器外，还有四种由特殊辅助继电器振荡产生的标准时钟脉冲（1min（M8014）、1s（M8013）、100ms（M8012）、10ms（M8011））可用于时间控制，编程时使用方便。
小练习
一、选择题
1.热继电器在电路中一般做电动机的（B）保护。
A．短路B．过载C．过流D．过压
2.影响PLC扫描周期长短的因素大致是（B）。
A．输入接口响应的速度
B．用户程序长短和CPU执行指令的速度
C．输出接口响应的速度
D．I/O的点数
3．FX系列PLC中RST，表示什么指令（D）。
A．下降沿B．上升沿C．输入有效D．复位
