彩色多普勒超声成像原理
多普勒超声 原理
多普勒超声原理
多普勒超声是一种常见的医学诊断工具，主要用于测量血流速度及方向，以便检测心脏、血管及其他器官的异常情况。
其原理基于多普勒效应，即通过测量声波在运动物体上的频率变化来获得对象运动的信息。
当声波（超声波）穿过物体时，若物体具有速度，声波的频率将发生变化。
具体来说，当物体朝向声源运动时，声波的频率会增加，而物体远离声源运动时，声波的频率会降低。
多普勒超声就是利用这种频率变化来分析物体是否存在运动以及运动的速度和方向。
在多普勒超声中，医生将超声波探头放置在人体表面或者内部，超声波将通过组织或者血液流动。
当超声波穿过流动的血液时，会发生频率的变化。
传感器会接收到回波信号，并将其转换为声波频率的数值。
根据回波信号中频率的变化，多普勒超声会计算出血流速度。
具体地说，它会测量超声波入射到血流中的频率和回波信号中的频率之间的差值。
这个差值可以表示为正值或者负值，取决于血流运动的方向。
通过测量这个差值的大小和方向，医生可以获得血流速度的信息，从而判断是否存在异常情况。
多普勒超声可以广泛应用于医学领域，如心脏病学、血管外科学、妇产科等。
它通过无创的方式提供了关于血流动力学的宝贵信息，帮助医生做出准确的诊断和治疗方案。
超声多普勒原理
超声多普勒原理超声多普勒技术是一种利用超声波来测定物体运动状态的技术。
它广泛应用于医学、气象、航天等领域，尤其在医学上的应用更是深入人心。
超声多普勒技术的原理是基于多普勒效应，通过测量声波在运动物体上的频率变化来获取物体的运动信息。
接下来，我们将详细介绍超声多普勒原理及其应用。
首先，我们来了解一下多普勒效应。
多普勒效应是指当波源或接收器相对于介质运动时，波的频率会发生变化的现象。
在超声多普勒技术中，声波被用来探测运动物体的速度和方向。
当声波遇到运动物体时，由于物体的运动会引起声波频率的变化，这种变化被称为多普勒频移。
通过测量多普勒频移，我们可以计算出物体的速度和方向。
在医学领域，超声多普勒技术被广泛应用于血流速度的测量。
通过超声多普勒仪器发出的超声波，可以非侵入性地测量人体血管中血液的流速和流向，从而帮助医生诊断心血管疾病、血栓形成等疾病。
此外，超声多普勒技术也被用于产科超声检查，可以帮助医生监测胎儿的心脏活动和血流情况，确保胎儿的健康发育。
除了医学领域，超声多普勒技术还被应用于气象领域。
气象雷达利用超声多普勒原理可以探测大气中的降水情况，从而帮助气象学家预测天气变化，及时发布预警信息。
此外，超声多普勒技术还被用于航天领域，用于测量飞行器的速度和方向，确保飞行器的安全飞行。
总的来说，超声多普勒技术是一种非常重要的测量技术，它通过利用多普勒效应来获取物体的运动信息，广泛应用于医学、气象、航天等领域。
随着科学技术的不断发展，相信超声多普勒技术在未来会有更广阔的应用前景。
(完整版)彩色多普勒超声成像原理
特点： ➢ 彩色亮度表示多普勒信号能量的大小
急诊ICU超声应用范围
➢ 灵敏度高，能显示极小血管的血流
➢ 血流信号的显示不包含血流方向信息
彩色多普勒和能量多普勒的区别
美国急诊医师协会推荐
脉冲多普勒（PW）
PW型：采用单个换能器以很短的脉冲期发射超声波，以频谱的方式显 示多普勒频移，具有距离选通能力，可以检测来自不同深度的血流。
• 90°——血流不能显示 • 流速过高，超过了Nyquist极限——出现彩色型号混叠
取样框
取样框：显示血流的范围区域，取样框越大，帧率越低。
彩色增益
增益（Gain）：彩色血流的强度。
增益过小
增益适中
增益过大
频谱增益
增益（Gain） ：频谱的强度，用于调节频谱亮度。
增益过小
增益适中
增益过大
彩色壁滤波
掌握真相 无线精彩
THANK YOU.
彩色多普勒超声成像原理
阮文宇
彩色多普勒血流成像
C型：彩色多普勒血流成像，将彩色 血流的显示叠加在二维黑白图像上。 临床上可以同时得到组织解剖结构和 血流运动信息。
特点 ➢ 以色彩饱和度的不同显示血流速度大小 ➢ 以色彩的颜色显示血流速度方向
彩色多普勒血流成像
临床指标
时间分辨率—帧频 灵敏度—低速血管、小血管成像 速度分辨率—高、低速血流同时显示 空间分辨率—充盈不溢出 均匀性—图像色彩均匀
表浅器官
-检测其正常血流及异常血流，如肿瘤的新生血管的血流
腹部及盆腔器官
-与表浅器官相同
外周血管
-检测动脉血流：有无管腔狭窄，闭塞，血栓，动脉瘤形成 -检测静脉有无血栓形成，静脉瓣功能不全 -检测有无动静脉痿
多普勒超声原理
多普勒超声原理
多普勒超声原理是通过声波的多普勒效应来测量物体的运动速度。
当声波遇到运动的物体时，会产生频率变化，即频移。
多普勒效应描述了当波源和观察者之间有相对运动时，观察者会感受到波的频率的变化。
在多普勒超声中，超声波由发射器发出，并经过组织中的反射后返回到接收器。
当被检测物体相对于超声波源运动时，返回超声波的频率会有所变化。
如果物体远离超声波源，则返回波的频率低于发射波的频率；如果物体朝向超声波源运动，则返回波的频率高于发射波的频率。
通过测量这种频率变化，可以计算出物体相对于超声波源的速度。
多普勒超声可用于测量血流速度。
当超声波穿过血液流动的血管时，被红细胞散射的声波会发生频率变化。
通过测量这种频率变化，可以计算出血液流速，进而评估血管的状况。
除了测量血流速度，多普勒超声还可以用于评估心脏功能、检测血管堵塞及异常血流等。
它是一种无创、安全、可重复使用且成本较低的检查方法，因此在临床上应用广泛。
总的来说，多普勒超声通过测量声波的频率变化来评估物体的运动速度，其原理原理可以用于测量血流速度和评估心血管系统功能。
彩色多普勒原理
彩色多普勒血流成像(Color Doppler Flow Imaging，CDFI)，是在频谱多普勒(Spectral Doppl er)技术基础上发展起来的利用多普勒原理进行血流显像的技术,有关频谱多普勒的理论,在本书的有关章节已有论述。
与频谱多普勒相比,彩色多普勒血流成像是多普勒技术在医学领域应用的重大发展,从只能逐点取样测血流速度发展到用伪彩色编码信号显示血流的流动,使多普勒技术能更直观地显示血流的流动方向、流动速度、流动范围、血流性质、有无返流、分流等。
彩色多普勒血流成像技术于l 982年由日本的Namekawa、Kasai及美国的Bommer最先研制成功，日本Aloka公司于1982年生产第一台彩色多普勒血流成像仪，日本尾本良三最早报道了此技术在心血管领域的应用。
此后,彩色多普勒血流成像技术应用范围逐渐扩大，1986年开始用于周围血管血流成像，19 87年开始用于腹部器官，1988年开始用于颅脑血流成像。
现在，彩色多普勒血流成像以及在此基础上发展的能量多普勒（Power Doppler)血流成像,已成为超声诊断不可缺少的技术.彩色多普勒血流成像的重要性在于它能无创、实时地提供有关血流的信息，而这是X线、核医学、CT、MRI以及PET等所做不到的。
第1节工作原理彩色多普勒血流成像的显示方式属于二维技术。
血流的彩色信号叠加在二维超声显像图上。
现在的超声诊断仪都用自相关技术作信号处理,以获得血流的二维多普勒信号。
彩色多普勒血流成像与频谱多普勒不同，每帧图像有32~l28条扫描线,每条扫描线有250～300个取样点,每帧图像内有10，000个以上的取样数据,为了实时成像,必须在几十毫秒内处理这些数据，因此必须采用比傅立叶（Fourier)分析更快的自相关技术。
一、自相关技术自相关技术能在约2ms内处理大量的多普勒频移数据，并计算出血流速度、血流方向和速度方差，但须注意所计算的是每一瞬间内若干频率信号的平均速度，不能得出取样部位瞬时流速的分布范围,因此也不能得到瞬时的最大流速.自相关技术包括两个信号间相位差的检测,即检测接连发射的两个相邻超声脉冲回声信号的相位差，从求得相位差的公式可以计算检测位置的血流速度,从相位差的正、负性可了解血流的方向。
彩色多普勒超声成像原理
彩色多普勒超声成像原理彩色多普勒超声成像（color Doppler imaging）是一种医学成像技术，结合了常规B超成像和多普勒测速技术，可以同时观察物体的结构和血流信息。
其原理基于多普勒效应，利用超声波在血流中回波的频率偏移来计算血流速度，在图像中以不同颜色表示不同速度的血流。
多普勒频谱血流成像是利用多普勒效应对血流进行定量测量。
当超声波穿过运动的红细胞时，回波的频率会发生变化，这个变化称为多普勒频移。
多普勒频移与红细胞的速度成正比。
通过使用多普勒频谱血流成像，可以测量血流速度，并得到一个频谱图像，显示了超声波传感器沿着一个方向的信号频谱。
彩色编码是为了将血流速度信息以可视化的形式显示出来。
它利用了人眼对不同颜色的敏感性，将不同速度的血流表示为不同的颜色。
常见的颜色编码方案包括雷诺兹方程和沃姆斯代数。
对于雷诺兹方程，以红、蓝两种颜色表示血流的方向和速度。
当血流相对传感器靠近时，回波频率增加，血流速度较快，颜色编码为红色。
当血流相对传感器远离时，回波频率减小，血流速度较慢，颜色编码为蓝色。
当血流与传感器垂直或几乎垂直时，回波频率几乎不变，颜色编码为绿色。
沃姆斯代数将血流速度信息分布在彩虹色的光谱上。
速度快的血流区域显示为红色和黄色，速度慢的血流区域显示为绿色和蓝色。
中间速度的血流区域显示为其他颜色，根据速度的不同，彩色编码呈现为连续的光谱。
总之，彩色多普勒成像通过多普勒效应测量血流速度，并通过彩色编码将速度信息以可视化的方式显示出来。
这一技术在医学诊断中有广泛应用，特别是在评估血流动力学、检测疾病和指导手术等方面具有重要意义。
彩色多普勒频谱多普勒-概述说明以及解释
彩色多普勒频谱多普勒-概述说明以及解释1.引言1.1 概述概述彩色多普勒频谱多普勒是一种用于测量物体运动速度和方向的技术。
它通过结合彩色和多普勒原理，能够提供更为丰富和直观的运动信息。
在医学和气象领域，彩色多普勒频谱多普勒已经被广泛应用，为诊断和预测提供了有力的工具。
本文将详细介绍彩色多普勒频谱的概念、原理和应用。
首先，我们将对彩色多普勒频谱的概念进行阐述，包括其定义和基本特点。
然后，我们将介绍彩色多普勒频谱的原理，包括多普勒效应和频谱分析的基本原理。
接下来，我们将探讨彩色多普勒频谱在医学和气象领域的应用，包括心血管疾病诊断、血流监测和天气预测等方面。
彩色多普勒频谱多普勒具有许多优势，可以提供更为直观和详细的运动信息。
它能够同时显示速度和方向，使得医生和气象学家可以更准确地评估物体的运动状况。
然而，彩色多普勒频谱也存在一定的局限性，例如对高速运动的检测灵敏度较低。
因此，在未来的发展中，我们需要进一步改进彩色多普勒频谱的技术，以应对更加复杂和多样化的运动情况。
综上所述，本文旨在介绍彩色多普勒频谱多普勒的概念、原理和应用。
通过对彩色多普勒频谱的研究和探索，我们可以更好地理解物体的运动行为，为医学和气象领域的诊断和预测提供更准确和可靠的依据。
在未来的发展中，彩色多普勒频谱多普勒技术有望进一步完善，为我们提供更广阔的研究和应用空间。
1.2 文章结构文章结构部分的内容可以描述整篇文章的组织架构和各个章节的主要内容，具体内容如下：文章结构：本文主要包括引言、正文和结论三个部分。
1. 引言在引言部分，首先对彩色多普勒频谱的背景进行简要概述，介绍其在医学、气象、地质勘探等领域的重要性和应用价值。
接着，说明文章的结构和目的，为读者提供整篇文章的导读。
2. 正文正文部分是整篇文章的核心部分，主要分为以下几个小节：2.1 彩色多普勒频谱的概念在这一小节，详细介绍彩色多普勒频谱的概念，包括其定义、特点以及与传统多普勒频谱的异同之处。
彩色多普勒超声成像原理
彩色多普勒超声成像原理彩色多普勒超声成像是医学领域常用的一种无创成像技术，可以用来观察和评估心血管系统中的血流情况。
它利用了多普勒效应、超声波成像以及计算机处理等原理，能够提供相对准确和详细的血流信息，对于心脏疾病的诊断和治疗起着重要作用。
超声波成像是整个系统的基础，它利用超声波的特性来形成组织的图像。
在彩色多普勒成像中，超声波的频率通常为2-10MHz。
超声波通过探头发射出去，然后在体内发生反射，并返回到探头中。
探头中的传感器可以检测到反射信号的强度和时间，然后将这些信息转化为电信号，并传输到计算机中进行处理。
多普勒血流成像是彩色多普勒超声成像的核心部分。
在超声波传播的过程中，如果波源或物体相对于接收器发生运动，就会产生多普勒效应。
多普勒效应指的是波的频率随着相对速度的改变而发生变化。
彩色多普勒超声成像利用了这一原理，可以确定血流的速度和方向。
在多普勒血流成像中，超声波会与流经血管的红细胞发生散射，并返回到探头中。
根据多普勒效应的原理，当红细胞朝向探头运动时，回波信号的频率会比发射信号的频率高；当红细胞远离探头运动时，回波信号的频率会比发射信号的频率低。
因此，通过测量回波信号的频率差异，就可以计算出血流的速度和方向。
最后，彩色多普勒超声成像还需要进行图像处理，以便能够直观地显示和分析血流信息。
计算机会对回波信号进行处理和分析，然后将其转化为图像。
不同的血流速度会以不同的颜色来表示，一般常用红色表示血液流速较快，蓝色表示血液流速较慢。
这样，医生可以通过观察图像来判断血流的速度和方向，进而对心脏疾病进行诊断和治疗。
彩色多普勒超声成像的原理和应用非常广泛，在心血管系统的疾病诊断中起到了关键的作用。
它可以帮助医生观察和评估血流情况，如血栓、动脉瘤、血管狭窄等。
同时，彩色多普勒超声成像非常安全，无论对患者还是医生来说都没有辐射风险，成本也相对较低，因此被广泛应用于临床实践中。
第三节 超声多普勒成像原理 第四节脉冲多普勒技术
f f0
多普勒频移为负 血细胞背向探头运动 反向流动
f 值越靠近 fo，血细胞运动速度越小 多普勒频移越大血细胞运动速度越大
P( f )
血管壁 反向流 运动
固定目标 正向流
0
f0
f 11
三、频谱分析与显示
2. 频谱显示 (1)音频输出
频移信号
音调高低反映频率高低
声音响度反映振幅大小
声讯号
高速血流声音高调、尖锐 低速血流声音低调、沉闷
19
20
心尖位左心长轴切面彩色多普勒血流成像图
21
二. 血流彩色显示（伪彩色） 对血流信息给予伪彩色编码（红、兰、绿） 1）一般用红色表示正向流，即朝向探头流动 2）一般用兰色表示反向流，即背离探头流动 3）速度梯度大小（湍流发生程度）用绿色表示 正向湍流 — 红、绿色混合，呈黄色 反向湍流 — 兰、绿色混合，呈青色 绿色混进愈多，湍流发生程度愈大 4）血流速度快慢 用辉度反应 速度快 — 色彩鲜亮 速度慢 — 色彩暗淡
最大探测深度
超声传播速度 2脉冲重复频率
PRF c 2 Rm a x
5
根据采样定理，为了使信号不发生频率重叠
PRF 2 fd max
fdmax是最大流速vmax产生的最大多普勒频移
尼奎斯特频率极限
脉冲重复频率的二分之一，即PRF/2，称为尼奎斯特频 率极限。在脉冲式多普勒的频谱显示中，如果fdmax< PRF/2， 多普勒频移信号的大小和方向均可得以准确的显示。 《信号与系统》奥本海默著 奈奎斯特率
6
2.脉冲重复频率对血流测量的限制
频移公式
fd
v c
cosi
cosr
f0
彩色多普勒超声基本原理
彩色多普勒超声基本原理彩色多普勒超声是一种医学影像技术，它在超声波的基础上添加了彩色编码，能够提供更加详细和全面的血流信息。
彩色多普勒超声的基本原理是利用超声波的声波特性和多普勒效应来获取血流速度和方向的信息。
在彩色多普勒超声中，通过发射超声波束进入人体组织，声波与血液发生相互作用后被接收回来。
这些回波信号经过处理后，可以显示出血流的速度和方向。
具体来说，彩色多普勒超声利用了多普勒效应的原理，即声波在遇到运动物体时，其频率会发生变化。
超声波发射器会发出一束高频声波，这些声波会经过人体组织，并与血液发生相互作用。
当声波遇到流动的血液时，一部分声波会被散射回来。
接收器会接收到这些散射回来的声波信号，并将其转化为电信号。
接下来，这些电信号会被送入彩色多普勒超声仪器的处理系统。
处理系统会对这些信号进行分析，计算出血流的速度和方向。
为了更好地显示这些信息，处理系统会为不同速度的血流赋予不同的颜色。
一般来说，向心流动的血液会被编码为红色，离心流动的血液会被编码为蓝色。
处理系统会将得到的血流速度和方向的信息以彩色的形式显示在超声图像上。
医生可以通过观察这些颜色来判断血流的状态。
如果血流速度正常且方向正常，那么彩色多普勒超声图像中的颜色分布会比较均匀。
如果存在异常情况，比如血管狭窄或堵塞，那么彩色多普勒超声图像中的颜色分布就会出现不规则的变化。
彩色多普勒超声在临床上有着广泛的应用。
它可以帮助医生了解血流情况，诊断血管疾病和心血管疾病。
比如，在心脏超声检查中，医生可以使用彩色多普勒超声来观察心脏的血流，判断心脏瓣膜的功能是否正常。
在血管超声检查中，医生可以使用彩色多普勒超声来观察血管的血流情况，检测血管狭窄或堵塞等问题。
彩色多普勒超声技术的发展为医学诊断提供了更多的信息和选择。
它不仅可以提供血流速度和方向的信息，还可以与其他超声技术结合使用，比如B超、三维超声等，进一步提高诊断的准确性和可靠性。
彩色多普勒超声利用声波特性和多普勒效应的原理，可以获取血流速度和方向的信息。
彩色多普勒超声基本原理
彩色多普勒超声基本原理
彩色多普勒超声是一种医学超声技术，基于多普勒效应原理。
它结合了B超成像和多普勒技术，能够同时显示组织结构的
B超图像和血流信息的颜色分布图。
彩色多普勒超声的基本原理如下：
1. 多普勒效应：当声波与运动物体相互作用时，它们的频率会发生变化。
如果物体朝向声源运动，接收到的声波频率会增加，称为正多普勒频移；如果物体远离声源运动，接收到的声波频率会减小，称为负多普勒频移。
2. 多普勒频移测量：彩色多普勒超声使用脉冲连续波或者脉冲波来发射声波，然后接收返回的声波。
通过检测返回声波的频率变化，可以测量出物体的速度和方向。
3. 彩色编码：为了将血流速度信息以直观的方式呈现，彩色多普勒超声采用了彩色编码技术。
颜色的饱和度和亮度表示血流的速度和方向。
常用的编码方式有:
- 正多普勒频移编码为红色，负多普勒频移编码为蓝色；
- 颜色的饱和度表示血流速度；
- 颜色的亮度表示血流的强度。
4. 多普勒颜色图像重建：彩色多普勒超声将多个单色多普勒频移测量的数据点按照编码规则转化成彩色图像。
这样可以同时显示组织结构的B超图像和血流信息的彩色分布图。
彩色多普勒超声在临床上应用广泛，可以用于心脏、大血管、
肝脏、肾脏等器官的血流检查和病变诊断，具有非侵入性、实时性、定量性等优点。
超声多普勒原理
超声多普勒原理超声多普勒原理是一种应用于医学、工业和环境保护等领域的无损检测技术。
它基于多普勒效应原理，利用超声波在物体中的传播和反射情况来检测物体的结构、组成和运动状态等信息。
本文将详细介绍超声多普勒原理的基本原理、应用场景以及优缺点。
一、基本原理1. 多普勒效应多普勒效应是超声多普勒原理的核心。
当超声波经过物体时，如果物体表面有运动，超声波的频率会受到影响，导致频率的变化。
这种变化称为多普勒效应。
多普勒效应可以用来计算物体的运动状态，包括运动的速度和方向等信息。
2. 超声波传播和反射超声多普勒检测是基于超声波在物体中的传播和反射情况进行的。
当超声波入射到物体表面时，一部分能够被物体表面吸收，另一部分则会发生反射。
通过对反射超声波的时间、强度和频率等参数的测量，可以获得物体内部的结构和组成等信息。
二、应用场景1. 医学领域超声多普勒技术在医学领域的应用最为广泛。
例如，通过超声多普勒技术可以检测胎儿的运动状态、心脏的血流速度和方向、肝脏的血管组织结构等。
此外，超声多普勒技术还用于手术导航和癌症治疗等领域。
2. 工业领域在工业领域，超声多普勒技术用于非破坏性检测和材料分析等方面。
例如，检测轴承和齿轮的磨损情况、评估工程材料的缺陷和质量等。
3. 环境保护领域超声多普勒技术还可以用于环境监测和污染控制等方面。
例如，通过检测河流或海洋中某些生物的移动情况，可以评估当地水环境的影响和污染情况。
三、优缺点1. 优点（1）非破坏性：超声多普勒技术可以在不破坏物体的情况下进行检测，不会对物体的完整性造成任何影响。
（2）高精度：超声多普勒技术可以精确测量物体的运动状态和结构等信息，具有很高的准确性。
（3）灵活性好：超声多普勒技术可以适用于不同形状、材料和尺寸的物体。
2. 缺点（1）依赖表面特性：超声多普勒技术是以物体表面为入射点进行检测的，因此对表面的平整度和材料特性有一定的要求。
（2）传感器灵敏度有限：虽然超声多普勒技术的精度很高，但传感器的灵敏度有限，无法检测一些微小的变化。
彩色多普勒血流成像的工作原理与检查方法
学术论坛科技创新导报 Science and Technology Innovation Herald2541 工作原理彩色多普勒血流显像获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以别。
双功多普勒超声系统，即是B型超声图像显示血管的位置。
多普勒测量血流，这种B 型和多普勒系统的结合能更精确地定位任一特定的血管。
为了提高成像速度，必须在几十毫秒内处理相关数据，所以自相关技术比傅里叶变换更具有优势。
1.1 自相关技术自相关技术可以在毫秒级时间内测出需要的多普勒頻移数据，并计算出所需要的各项数据。
但是该技术也有一些缺陷，比如不能得出该取样点的瞬时流场分布，也不能得出速度的最值。
由于超声诊断目前都用兆赫(M H z)以上的超声频率，因为高频信号的处理比较困难，所以通过一个正交检测器把回声信号转换成低频范围。
经过正交检测器和相位差检测的回声信号，最后通过自相关检测处理，才能得到血流信号的显示。
1.2 MTI滤波器M T I 滤波器即M o t i o n t a r g e t indication filter，目的是过滤掉因为血流流动产生的噪声，例如：血管壁、瓣膜等产生的低频运动，这些信号通常较大，可干扰血流运动的信号，因而需要在自相关检测器和正交检测器之间插入一个M T I滤波器用以过滤掉多余信号干扰。
因为M T I滤波器的多频率响应特性，可以用来检测静脉血流、心脏和大血管流。
频率响应高的M TI 滤波器可以调节静脉血流；频率响应低的MTI滤波器可以调节心脏和大血管。
1.3 彩色增强器彩色多普勒血流成像技术是以彩色显示血流信号，伪彩色编码由红蓝绿三种基本颜色组成。
目前均设定红色表示朝向探头的血流，蓝色表示背离探头的血流。
血流速度与彩色辉度有关，速度高，彩色亮度强，速度低，彩色亮度弱，例如朝向探头的血流速度低时，信号为暗红色，背离探头的血流速度低时，信号为暗蓝色，如血流速度很低，彩色信号的亮度很弱即颜色很暗，从荧光屏上分辨困难。
多普勒超声波原理
多普勒超声波原理多普勒超声波原理是基于多普勒效应的一种医学影像技术。
多普勒效应是指当声波源和观察者相对运动时，声波的频率会发生变化。
多普勒超声波利用这一原理，通过测量被测对象内部或外部的运动物体的速度和方向，以及通过这些物体运动变化引起的声波频率变化，进而可获得被测物体的血流动力学信息。
多普勒超声波主要应用于医学中的血液流动检测。
在多普勒超声中，血液被认为是散射体，而红细胞运动作为速度的指示器进行测量。
当超声波束经过流动的血液时，声波与流动着的红细胞相互作用导致被散射的声波频率发生变化。
这个频率变化和血液流动的速度和方向有关，可以用来评估血液的速度和流速。
多普勒超声的原理可以通过以下步骤进行进一步的解释。
首先，超声波源发出具有特定频率的声波，通过体表或者内部探头进入人体。
声波穿过组织时会被组织中的各种结构反射、散射或传导，其中包括血液。
当超声波遇到流动的血液时，它会与血液中的红细胞发生相互作用。
由于红细胞在血管中运动，这种相互作用导致反射回超声探头的声波频率发生变化。
如果红细胞朝向超声波源方向运动，其运动速度会比超声波频率引起的声波频率更高，这称为正向多普勒频移。
相反，如果红细胞远离超声波源方向运动，其运动速度会比超声波频率引起的声波频率更低，这称为负向多普勒频移。
接下来，多普勒超声设备会将收集到的反射信号中的频率变化转换为可视化的图像或者声音信号。
这些图像或声音信号可以通过计算机进行进一步分析和处理，给医生提供关于血流动力学状况的详细信息。
多普勒超声在临床中有广泛的应用。
它可以用于评估人体内部的血流情况，例如血管狭窄、动脉硬化等，从而帮助医生判断病人是否患有心血管疾病。
此外，多普勒超声还可以用于妇产科，用于检测胎儿的血流情况，评估胎儿健康状况。
总结起来，多普勒超声波原理是基于多普勒效应的一种医学影像技术。
它通过测量流动物体的速度和方向，以及声波频率的变化，提供了血液流动的血流动力学信息。
多普勒超声在临床中有广泛的应用，如心血管疾病、妇产科等。
超声多普勒成像原理
超声多普勒成像原理
超声多普勒成像技术是一种常见的医学影像技术，可用于实时观察人体内部结构和血流状态。
下面介绍超声多普勒成像的原理及其应用。
超声成像原理
超声成像是利用超声波在不同组织间的反射和传播，对人体进行成像的一种技术。
在成像过程中，医生将探头放置在病人的身上，向体内发出超声波。
当超声波击中人体组织或血液时，它们会反射一部分能量返回到探头，形成回波信号。
回波信号由超声设备处理后，可生成一张二维或三维的图像。
这种成像方式不同于X
光成像，它不会产生辐射，安全性更高。
多普勒成像原理
多普勒成像是超声技术的一种变体，用于检查人体内部血流情况。
多普勒技术利用声波在流体内部产生的回声特性，观察人体内部血流情况。
当血液流经动脉或静脉时，其速度会产生频率变化。
多普勒超声设备可以探测到这种频率变化，从而得出血流的速度和流向等信息。
超声多普勒成像
超声多普勒成像结合了超声成像和多普勒成像的功能，可以同时获得人体内部结构和血流情况的信息。
这种成像方式常用于检查心脏、血管和腹部等内脏器官。
超声多普勒成像在诊断和治疗中应用广泛。
在心血管病学中，它可以用于查看心脏的构造和功能，检测心脏瓣膜狭窄和功能障碍。
在肝脏病学中，它可以用于检测肝血流的动态变化，诊断肝病并评估肝脏的功能状态。
在产科学中，它可以用于检查胎儿的生长和发育情况。
超声成像技术已成为医学影像领域中不可或缺的技术之一，其应用范围广泛，安全性高，不受年龄和性别等限制，成为检查和诊断疾病的必要手段。
超声多普勒成像技术的发展将进一步推动医学科技的升级和发展。
超声多普勒成像原理
超声多普勒成像原理当声发射源与声接收器有相对运动时，接收器所接收到的声波频率与发射频率有所不同，这一现象称为多普勒效应。
超声多普勒法成像就是应用超声波的多普勒效应，从体外得到人体运动脏器的信息，进行处理和显示。
现已普遍用于血流、心脏和产科等方面的检查。
超声血流测量仪、起声胎心检测仪、超声血管显像仪以及超声血压计、超声血流速度剖面测试仪等多种仪器在临床上广为应用。
超声波对血管内流动的红血球接收散射，根据多普勒效应，即反射频率于，由下式给出：发射频率之间将产生偏移即多普勒频移fdf=2v f0cosθ/Cd式中v为红血球的运动速度，C为超声波的速度。
由公式可以看出，与血流就可求得v。
速度成正比，若检出fd超声多普勒法分连续多普勒和脉冲多普勒。
前者的缺点是没有距离分辨能力，在射线方向上的所有多普勒信号总是重叠在一起；后者具有距离分辨能力，能够捡出某特定深度的多普勒信号，可用于清洁箱内部和大血管血流信号的检测。
但由于采用脉冲波，受重复频率产生的重叠幻像的影响，测定深部高速血流具有一定的困难。
现在的超声多普勒成像装置大多采用与B超相结合的方法，在B超上一边设立多普勒取样，一边捡出血流信息。
多普勒波束是与B超超声波束一起发射的。
由同一探头接收放大，经延迟线和加法器后，进入混频电路和低通滤波器进行相位检波，然后通过取样状态设定电路和带通滤波器取出特定深度的多普勒信号，并将从心脏壁和血管壁来的运动滞后的低频多普勒信号滤除。
取出的多普勒信号一路可以送到扬声器进行监听，一路可以经过A/D转换送到频谱分析器进行快速傅里叶变换(FFT)，通过变换后便可得到多普勒频谱。
以横轴表示时间，纵轴表示多普勒频移（速度），各个多普勒频率强度（功率）用辉度显示。
由于FFT变换频谱范围宽，可以判断是紊流还是层流。
最后，经D/A变换后与B型、M型图像一起显示。
彩色多普勒成像装置彩色多普勒体层成像是用脉冲多普勒法对于一点的血流信息进行实时二维显示。

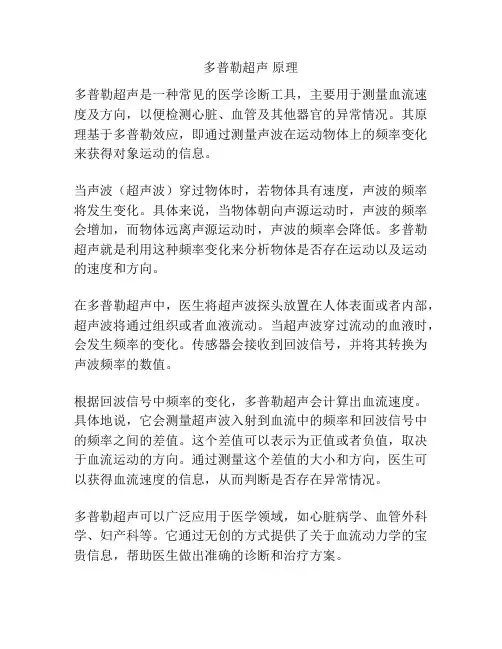

多普勒超声成像原理
多普勒超声成像原理一、引言多普勒超声成像技术是一种非侵入性的医学成像技术，它通过利用声波的反射和多普勒效应来获取人体内部组织的图像，广泛应用于医学诊断和治疗领域。
本文将详细介绍多普勒超声成像原理。
二、声波的基本概念1. 声波的定义：声波是由物体振动产生的机械波，它在传播过程中需要介质来传递。
2. 声速：指在某种介质中传播的声波速度，通常使用米/秒或英尺/秒作为单位。
3. 频率：指每秒钟发生的周期性事件次数，通常使用赫兹（Hz）作为单位。
4. 波长：指一个完整周期所占据的距离，在空气中以音速340米/秒为例，频率为1kHz时，其波长为0.34米。
5. 声压级：指声音强度与人耳感知到声音强度之间的关系。
通常使用分贝（dB）作为单位。
三、多普勒效应1. 多普勒效应定义：当一个物体相对于观察者移动时，其反射的声波频率会发生变化，这种现象被称为多普勒效应。
2. 多普勒效应公式：f' = f(1 ± v/c)，其中f'为接收到的频率，f为发送的频率，v为物体相对于观察者的速度，c为声速。
当物体远离观察者时，f' < f；当物体靠近观察者时，f' > f。
四、多普勒超声成像原理1. 超声成像定义：超声成像是一种利用超声波在人体内部组织中传播、反射和散射的特性来获取人体内部图像的医学成像技术。
2. 多普勒超声成像原理：多普勒超声成像利用多普勒效应来测量血流速度和方向。
它通过向人体内部组织发射高频（通常为1-10MHz）的超声波，并接收反射回来的信号来生成图像。
3. 超声探头：超声探头由振荡器和接收器组成。
振荡器会发射高频超声波，并接收反射回来的信号。
接收器会将信号转换为电信号并传输到计算机进行处理。
4. 超声图像生成过程：超声波在人体内部组织中传播时，会与组织中的不同结构产生反射和散射。
这些反射和散射的信号会被超声探头接收并转换为电信号。
计算机会根据这些电信号生成图像。

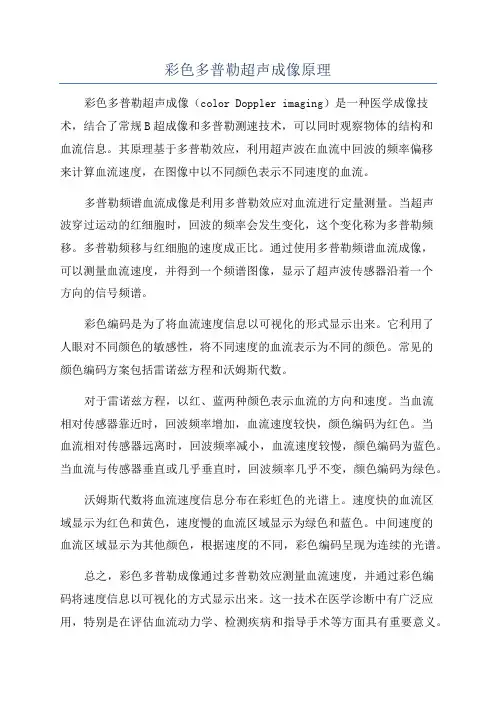

彩色多普勒超声成像原理课件
03
彩色多普勒效应与原 理
血流信号的提取
超声波束与血流方向垂直时， 可获取最佳血流信号。
超声波束与血流方向平行时， 无法获取血流信号。
提取的血流信号通过计算机处 理后，可显示为彩色多普勒图 像。
频谱多普勒技术
01
通过测量血管内血流速度波形， 分析血流速度、方向和性质。
02
可用于定量分析血流动力学参数 ，如血流速度、阻力指数等。
子宫肌瘤
彩色多普勒超声成像能够清晰地显示 子宫肌瘤的位置、大小以及血流情况 ，为诊断和治疗提供依据。
卵巢囊肿
通过观察卵巢的形态、大小以及血流 情况，判断卵巢囊肿的性质和程度， 为治疗提供依据。
05
彩色多普勒超声成像 技术未来发展
高频超声技术
高频超声技术是指使用高频声波进行成像的技术，其优点在 于能够获取更清晰、分辨率更高的图像，特别是在浅表器官 和血管等小目标检测方面具有优势。
周围血管
用于检测四肢、颈部血管的结 构和血流信息，诊断血管相关 疾病。
02
彩色多普勒超声成像 物理基础
超声波物理特性
超声波的频率高于人 耳可听范围，通常在 1MHz至10MHz之间 。
超声波在不同介质中 的传播速度和衰减程 度不同，可用于区分 不同组织。
超声波具有良好的方 向性和穿透能力，可 以在介质中传播很远 的距离。
超声波的发射与接收
超声探头是彩色多普勒超声成像 系统的核心部件，它能够发射超
声波并接收反射回来的声波。
探头通常采用压电材料，通过施 加电压产生超声波，同时接收反 射回来的声波并将其转换为电信
号。
彩色多普勒超声成像系统通常具 有多个探头，可实现多角度、多
切面扫查。

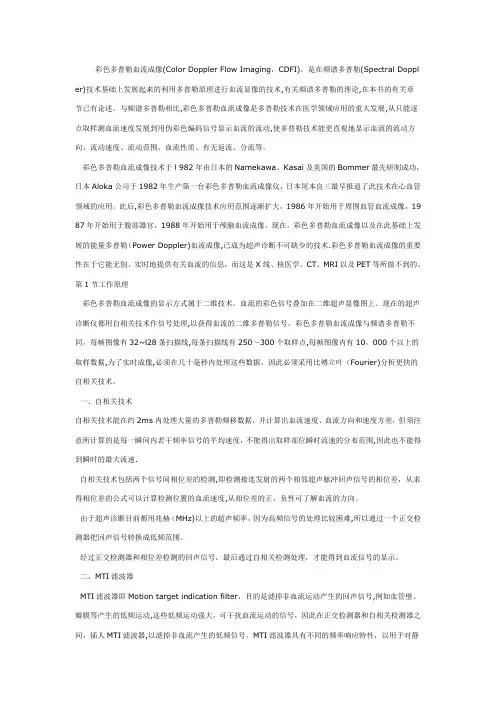

彩色多普勒原理
彩色多普勒血流成像(Color Doppler Flow Imaging ，CDFI), 是在频谱多普勒(Spectral Doppler)技术基础上发展起来的利用多普勒原理进行血流显像的技术，有关频谱多普勒的理论，在本书的有关章节已有论述。
与频谱多普勒相比，彩色多普勒血流成像是多普勒技术在医学领域应用的重大发展，从只能逐点取样测血流速度发展到用伪彩色编码信号显示血流的流动，使多普勒技术能更直观地显示血流的流动方向、流动速度、流动范围、血流性质、有无返流、分流等。
彩色多普勒血流成像技术于l 982 年由日本的Namekawa 、Kasai 及美国的Bommer 最先研制成功，日本Aloka 公司于1982 年生产第一台彩色多普勒血流成像仪，日本尾本良三最早报道了此技术在心血管领域的应用。
此后，彩色多普勒血流成像技术应用范围逐渐扩大，1986 年开始用于周围血管血流成像， 1 987 年开始用于腹部器官，1988 年开始用于颅脑血流成像。
现在，彩色多普勒血流成像以及在此基础上发展的能量多普勒(Power Doppler) 血流成像，已成为超声诊断不可缺少的技术。
彩色多普勒血流成像的重要性在于它能无创、实时地提供有关血流的信息，而这是X 线、核医学、CT、MRI 以及PET 等所做不到的。
第 1 节工作原理彩色多普勒血流成像的显示方式属于二维技术。
血流的彩色信号叠加在二维超声显像图上。
现在的超声诊断仪都用自相关技术作信号处理，以获得血流的二维多普勒信号。
彩色多普勒血流成像与频谱多普勒不同，每帧图像有32〜128条扫描线，每条扫描线有250〜300个取样点，每帧图像内有10 , 000个以上的取样数据，为了实时成像，必须在几十毫秒内处理这些数据，因此必须采用比傅立叶(Fourier) 分析更快的自相关技术。
一、自相关技术自相关技术能在约2ms 内处理大量的多普勒频移数据，并计算出血流速度、血流方向和速度方差，但须注意所计算的是每一瞬间内若干频率信号的平均速度，不能得出取样部位瞬时流速的分布范围，因此也不能得到瞬时的最大流速。
彩色多普勒血流成像原理
普勒图像上用编码方式，将频移大小用红蓝两种 明暗不同的颜色辉度级来显示。即流速越快，红 蓝色彩越鲜亮；流速越慢，红蓝色彩越暗淡。
四、不同状态血流的彩色多普勒 血流图像及频谱图
1.层流
血流在一内腔前后径相似的管道中前进时，其速度剖面上有 一特征：中心处血流最快，边缘处血流最慢，中心与边缘之间 血流速度依次递减。
(三) 正常四肢静脉超声表现
1．二维超声表现 正常四肢静脉管腔显示清晰，内壁光滑，连续性 好，壁薄，管腔为无回声。若仪器分辨率高，增益 较大，能动态观察到管腔内的“雾状”回声，随血 流流动，这种现象是由于静脉内血流速度较慢，红 细胞散射所形成的。
2．彩色多普勒表现 如果将向心血流规定为蓝色，那么，彩色多普勒 检查时所显示的四肢深静脉血流，随呼吸运动变化 的血流信号，深吸气或做Valsalva试验时，大、中 静脉内无血流信号显示。
二、彩色多普勒血流成像原理
目前，在彩色多普勒血流显像中，采用自相关 技术处理血流多普勒血流信号。自相关技术是检 测两个信号间相位差的一种方法。
由于取样容积内的血流不是一个红细胞，而是 若干速度不同的红细胞，因此彩色多普勒所显示 的血流速度为取样区域所用红细胞的平均流速。 用自相关技术获得的血流信号，经伪彩编码后， 实时叠加在二维图像上，形成彩色多普勒血流图 像。
三、彩色多普勒血流图像分析
彩色多普勒血流成像不仅能清楚了解大 血管的解剖形态与活动情况，而且能直观、 形象地显示血流的方向、速度、范围及有 无血流紊乱及异常通路等，故有人称之为 “非损伤性心血管造影法”。
二尖瓣狭窄时血流状态
1．血流方向与彩色类别 现国内通常采用为正红负蓝，即朝向探头的正
