风机盘管加新风系统介绍.精编版
风机盘管加新风系统示例
风机盘管加新风系统计算示例一、空气处理过程如图所示：室内状态点N（26℃，60%相对湿度）、室外状态点W（34.9℃，76%相对湿度）二、处理过程：S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90%的焦点S就是新风机组处理后的状态点。
L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L点就是温度为16℃的等温线与相对湿度90%的焦点。
O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。
三、计算过程以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。
民用建筑空调冷负荷估算指标1、新风机组的计算及选型新风量：31519285/xf M m h =⨯=新风负荷： 1.2285 1.2()(105.1158.45) 4.4336003600xf xf w s M Q h h kw ⨯⨯=-=-= 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。
扩大5倍后，新风量为1425，新风负荷为22.15。
选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。
性能参数如下表：2、风机盘管的计算及选型由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。
室内冷负荷：(408417)385358sn Q w =++⨯= 风机盘管风量：336003600 5.358976/1.2() 1.2(58.4541.98)sn sn n L Q M m h h h ⨯==-- 选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）3、风量比值总送风量：39762851261/sn xf M M M m h =+=+=所以，新风占总风量的比值为285/1261=23%，回风占的比值为77%由于送风点O 在L 和S 的连线上，由风量比值可以确定混合后的送风点O 的状态参数。
风机盘管加新风系统和CAD技术
通过该项目的实施，积累了丰富的 风机盘管加新风系统设计和施工经 验，为后续类似项目提供了有益参 考。
05
未来发展趋势与展望
风机盘管加新风系统的技术发展方向
高效节能技术
研发更高效、低能耗的风机盘管，提高系统的能效比，降低运行 成本。
智能化控制
利用物联网、传感器等技术实现系统智能化控制，提高系统的稳定 性和舒适性。
风机盘管
选择高效、低噪音的风机盘管 ，根据房间大小和负荷需求进
行合理配置。
新风处理设备
根据新风来源和室内空气品质 要求，选择适当的新风处理设 备，如空气过滤器、加湿器、 除湿器等。
水系统
设计合理的水系统，包括水管 、阀门、保温等，确保水系统 的正常运行和节能效果。
控制与监测系统
选择可靠的控制系统和传感器 ，实现对室内环境参数的实时
项目规模
客户需求
客户要求提供舒适、健康的室内环境， 同时要满足节能和环保的要求。
该项目涉及建筑面积约5万平方米， 包括办公楼、商业中心和住宅区等不 同功能区域。
CAD技术在项目中的应用
方案设计
利用CAD软件进行三维建模和方 案设计，模拟不同气流组织形式 和设备布局，优化系统配置。
施工图绘管道布局、 风口布置等，确保施工质量和进 度。
CAD技术在系统设计中的应用
建模与绘图
使用CAD软件建立风机盘管加新风系统的三维模型， 进行管道、风口等部件的精确绘图。
性能分析
利用CAD软件的模拟分析功能，对系统性能进行预测 和优化。
施工图绘制
根据设计模型，生成详细的施工图纸，指导现场施工。
CAD技术对系统性能的提升
优化设计
通过CAD技术，对系统布局、管道走向等进行优化，提高系统效率。

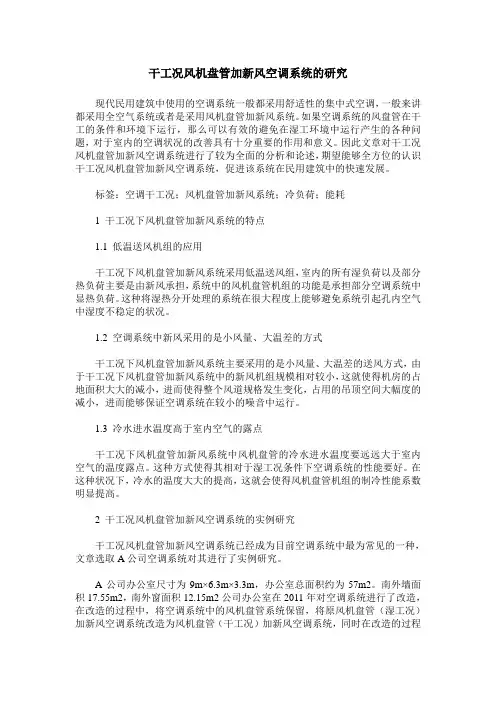

干工况风机盘管加新风空调系统的研究
干工况风机盘管加新风空调系统的研究现代民用建筑中使用的空调系统一般都采用舒适性的集中式空调，一般来讲都采用全空气系统或者是采用风机盘管加新风系统。
如果空调系统的风盘管在干工的条件和环境下运行，那么可以有效的避免在湿工环境中运行产生的各种问题，对于室内的空调状况的改善具有十分重要的作用和意义。
因此文章对干工况风机盘管加新风空调系统进行了较为全面的分析和论述，期望能够全方位的认识干工况风机盘管加新风空调系统，促进该系统在民用建筑中的快速发展。
标签：空调干工况；风机盘管加新风系统；冷负荷；能耗1 干工况下风机盘管加新风系统的特点1.1 低温送风机组的应用干工况下风机盘管加新风系统采用低温送风组，室内的所有湿负荷以及部分热负荷主要是由新风承担，系统中的风机盘管机组的功能是承担部分空调系统中显热负荷。
这种将湿热分开处理的系统在很大程度上能够避免系统引起孔内空气中湿度不稳定的状况。
1.2 空调系统中新风采用的是小风量、大温差的方式干工况下风机盘管加新风系统主要采用的是小风量、大温差的送风方式，由于干工况下风机盘管加新风系统中的新风机组规模相对较小，这就使得机房的占地面积大大的减小，进而使得整个风道规格发生变化，占用的吊顶空间大幅度的减小，进而能够保证空调系统在较小的噪音中运行。
1.3 冷水进水温度高于室内空气的露点干工况下风机盘管加新风系统中风机盘管的冷水进水温度要远远大于室内空气的温度露点。
这种方式使得其相对于湿工况条件下空调系统的性能要好。
在这种状况下，冷水的温度大大的提高，这就会使得风机盘管机组的制冷性能系数明显提高。
2 干工况风机盘管加新风空调系统的实例研究干工况风机盘管加新风空调系统已经成为目前空调系统中最为常见的一种，文章选取A公司空调系统对其进行了实例研究。
A公司办公室尺寸为9m×6.3m×3.3m，办公室总面积约为57m2。
南外墙面积17.55m2，南外窗面积12.15m2公司办公室在2011年对空调系统进行了改造，在改造的过程中，将空调系统中的风机盘管系统保留，将原风机盘管（湿工况）加新风空调系统改造为风机盘管（干工况）加新风空调系统，同时在改造的过程中，根据公司办公室的需要，改变了原有新风机组，将其变为一套与干工条件下相符的一种机组，用来承担办公室内部的一部分冷负荷，同时承担办公室内部全部的湿负荷。

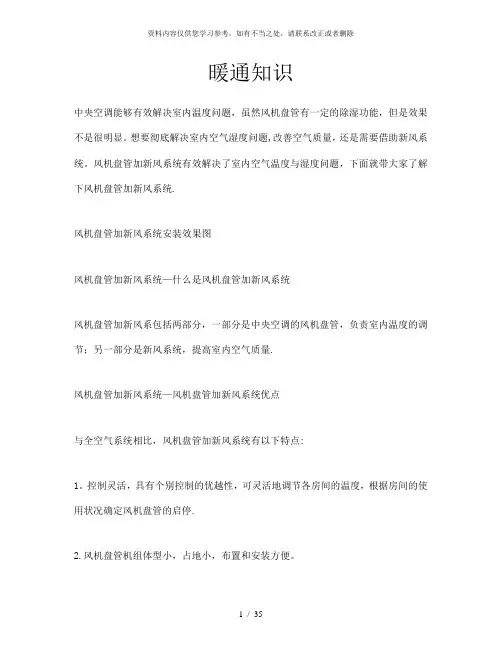

【精品】风机盘管加新风系统—风机盘管加新风系统介绍
暖通知识中央空调能够有效解决室内温度问题，虽然风机盘管有一定的除湿功能，但是效果不是很明显。
想要彻底解决室内空气湿度问题,改善空气质量，还是需要借助新风系统。
风机盘管加新风系统有效解决了室内空气温度与湿度问题，下面就带大家了解下风机盘管加新风系统.风机盘管加新风系统安装效果图风机盘管加新风系统—什么是风机盘管加新风系统风机盘管加新风系包括两部分，一部分是中央空调的风机盘管，负责室内温度的调节；另一部分是新风系统，提高室内空气质量.风机盘管加新风系统—风机盘管加新风系统优点与全空气系统相比，风机盘管加新风系统有以下特点:1。
控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停.2.风机盘管机组体型小，占地小，布置和安装方便。
3。
容易实现系统分区控制，冷热负荷能够按房间朝向、使用目的、使用时间等把系统分割为若干区域系统，实施分区控制。
风机盘管加新风系统—风机盘管加新风系统注意事项首先，要保持新风入口清洁，不被污染。
要注意取风口的位置,不要使其吸入建筑排风。
此外,新风过滤网也要作到定时清洗.新风竖井或者新风风道要注意清洁通畅.最后，风机盘管的凝结水盘要保持清洁。
凝结水盘是污垢存积的地方，要及时清洗,消灭病毒生存的载体。
以上是舒适100网专家总结的风机盘管加新风系统的特点和注意事项，风机盘管加新风系统能轻松解决室内空气问题。
舒适100拥有专业的设计团队，提供免费设计服务，为您量身打造最合适的方案，让您轻松享受舒适、健康的现代家居生活.相关内容风机盘管加新风系统设计原理及特点风机盘管加新风系统优缺点地暖最早出现在我国要追溯到明朝时期，地暖使用历史非常久远，当然，现代地暖已经被赋予了更多的含义，不单只是解决室内温度而已，地暖还代表了一种时尚舒适的家庭采暖方式.地暖在我国北方地区使用广泛，很多人对地暖也有一定的认知度，但是也有很多人,特别是中南部地区不知道什么是地暖，也不清楚地暖的工作原理，下面我们就为大家一一说明。
浅谈风机盘管的加新风系统
浅谈风机盘管的加新风系统1、空调机房设备及管道安装空调机房设备的安装，主要针对冷水机组和水泵等。
冷水机组安装，严格按照设计资料核对空调机组技术参数的正确性，同时，在收集技术资料的同时，对设备的外观进行检查，确认设备在运输过程中未受到损坏。
安装过程中，在水系统管道未安装完毕，且未进行清洗的情况下，绝对不能将管道和设备进行连接。
并且，整个施工过程中，保证设备预留口的封堵不被破坏，以免施工时的焊渣、铁屑等杂物进入设备或管道系统，对机组本身及风机盘管等末端设备的正常运行带来不良后果。
其次，在冷水机组就位安装吊装过程中，绝不能将绳、铁索等固定在设备预留接管上，否则，将很有可能对机组造成损坏，导致工程缺陷和损失。
水泵安装。
水泵安装要特别注意泵体的减振措施，其次，充分考虑水泵进、出口的水排放措施，否则，对将来的清洗及维护会造成非常大的不便；另外，阀门和止回阀的选用，要绝对保证質量，否则，在安装完成后，要进行更换或维修非常困难。
在有备用泵的实例工程中，由于止回阀及蝶阀的密闭性不好，造成备用泵水流倒向的实例很多。
对泵体本身的使用寿命会造成极大影响。
特别重要的是机房管道系统的固定。
按常规，一般都是支、吊架固定在天花板上。
这种做法是极不可取的，尤其是对较为庞大的系统，以及机房设在地下室的系统中，此做法更不可取。
由于在机房，管道受水流冲击较为严重，管道振动比较厉害，在支、吊架固定在天花板上时，由于管道和支架间的硬连接作用，振动会直接传到天花板上，造成楼板的剧烈振动，对建筑物的正常使用造成一定影响。
针对此情况，建议所有管道固定地面，且在管道与固定件之间设置一定减振措施。
2、冷冻水管道系统冷冻水管大管一般采用焊接工艺，小管多用丝接方式，因此，在施工过程中，焊渣、生料带及铁屑等杂物极容易积淀于管道内。
施工时，应提高警惕。
但也不可能完全避免此现象的发生。
因此，管道敷设安装完毕后，在和设备未进行连接之前，要进行严格的冲洗，将管内杂物清除，否则，杂物会被带到风机盘管，进入铜管，造成堵塞，直接影响效果，严重时，对设备造成损坏。
风机盘管加新风系统优缺点概括
风机盘管加新风系统优缺点概括风机盘管加新风系统分为两部分，中央空调风机盘管和新风系统，风机盘管是中央空调末端设备，新风系统负担新风负荷以满足室内空气质量，风机盘管加新风系统是水系统空调中一种重要形式，也是民营建筑中采用较为普遍的空调形式。
风机盘管加新风系统优点(与全空气系统相比)风机盘管加新风系统优点一：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停;风机盘管加新风系统优点二：风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造;风机盘管加新风系统优点三：容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制;风机盘管加新风系统缺点(与全空气系统相比)风机盘管加新风系统缺点一：因机组分散设置，台数较多，维修管理工作量大;风机盘管加新风系统缺点二：室内空气品质比较差，很难进行二级过滤且易发生凝结水渗顶事故。
风机盘管加新风系统缺点三：风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。
风机盘管加新风系统优点与缺点并存，合理的设计、合适的设备选择、正确的施工安装可以减少风机盘管加新风系统带来的缺陷，以上只是认识一下风机盘管加新风系统优点和缺点，对于设计师而言，可以做到取长补短;对于消费者而言，可以趋利避害，选择适合自己的空调系统。
当风机出现问题是你就要找专业的空调维修公司了，杭州空调维修服务中心是经过杭州市工商局注册成立，税务部门登记，技监部门认定的市服务质量信得过单位。
杭州空调维修公司自2002年成立以来，专注于杭州空调维修，空调安装，空调清洗，加雪种，中央空调回收等服务。
在长期的空调维修服务中我们认真总结，虚心听取客户的意见，并把客户的意见落实到以后的实际工作中。
我们从不给客户虚假的承诺，但是在我们的承诺范围内我们绝不推诿，我们从不承诺我们能力之外的事情。
风机盘管加新风系统介绍.
一、风机盘管的构造、分类和工作原理
2. 风机盘管的分类 按结构型式可分为：立式、卧式、卡式和壁挂式 按安装型式可分为：暗装和明装； 按出口静压可分为低静压型和高静压型； 按出风方向不同，有顶出风、斜出风、前出风之分
一、风机盘管的构造、分类和工作原理
壁挂式
卧式暗装
卡式
立式暗装
一、风机盘管的构造、分类和工作原理
二、风机盘管加新风系统的特点
风机盘管加新风系统的适用场合 适用于旅馆、饭店、公寓、医院、办公楼等多层（或高 层）多室的建筑物中； 需要增设空调的小面积、多房间的建筑； 室温需要进行个别调节的场所。
三、风机盘管加新风的布置方式
卧式暗装 暗装风机盘管机组无装饰板，一般布置在室内看不到的地方，对外 观装饰及颜色都无具体要求，其价格比明装风机盘管便宜得多。
一、风机盘管的构造、分类和工作原理
3. 风机盘管的工作原理 风机盘管冷热量调节：
风机盘管一般有高、中、低三档变速装置。通过三速开 关调节风机转速，从而调节风机盘管的风量和冷（热）量。 风机高档运行时，风量最大，制冷（热）量也最大；中档运 行时，其风量，制冷（热）量居中；风机低档运行时，风量 最小，制冷（热）也最小。
上送风上回风
侧送风上回风
三、风机盘管加新风的布置方式
立式明装 对于会议室、会客室、接待室等布置比较豪华的空调房 间，宜采用明装风机盘管。根据风机盘管的重量和造型， 可布置为落地式，挂墙式或吊顶式。
四、风机盘管水系统的形式
双管制系统 一根供水管、一根回水管组成的风机盘管水系统，和机 械循环的热水供暖系统相似。夏季供冷水、冬季供热水都 是用相同的管路。 系统简单，布置方便，投资省，是目前最常用的一种空 调水系统。 季节切换时，冷、热源交替使用，不能同时向末端装置 供冷水和热水，适用于建筑物功能较单一、舒适性要求相 对较低的场所。
新风—风机盘管空调系统应用分析
新风一风机盘管空调系统又称空气一水系统，属于半集中式空调类型。
新风即将每人每小时所需要的新鲜空气经空调机组处理后通过送风风道送至空调房间内，而不需要像集中空调系统那么大的新风处理量，而风机盘管则是安装在每个空调房间的一种末端的空调设备，它只完成对室内的循环空气的加热过程。
因此，新风一风机盘管空调系统中，其空调房何的温度靠风机盘管内通入的冷冻水的盘管和内设的小型风机来完成。
而为了弥补室内空气的循环使用所造成的空气污染，再通过新风系统向室内送入一定量的新鲜空气使人们更会感到舒适。
新风一风机盘管系统可减小新鲜空气处理量，可减小空调机
组的体积和降低设备的投资，风道断面减小便于在吊顶内布置，不需要太大的净空距离又可降低土建造价。
另外，还具有布置灵活的特点，可根据情况每层设置一台新风机组供给该层的空调房间新鲜空气，使空调机组体积减小。
风机盘管可分别在室内控制，空气再循环也只限于各个房间内，不会引起多个空调房间的污染或不良的气味，风机盘管因结构简单，运转时噪声低，功率小，造价低，是目前大中型的公共建筑普遍使用的空调系统。
在一些要求卫生标准较低的公共建筑内，只设有风机盘管系统，而新鲜空气是靠门窗的开启或渗入来补充的，可节省新风处理系统的投资费用。
西安格力空调售后电话 咇罔鵼。
第九章 风机盘管加新风系统的设计
风机盘管加新风系统的设计
风机盘管加新风系统的设计
组成 分区
空气调节房间较多，空间较小，且各房间要求单独调 节的建筑物，宜采用风机盘管加独立新风系统。宾馆 式建筑和高层多功能综合楼的客房部分、办公部分、 餐厅或娱乐厅中贵宾房部分等，多采用此系统。
风机盘管加新风系统的设计
组成 分区
1）空气处理设备 风机盘管和新风机都是非独立式空调器。 风机盘管分散设置在各空调房间，小房设置一台，大 房间可设置多台。接风管时只能接短管。 新风机一般单独集中设置，经新风机处理后的新风通 过风道送到各房间，所以新风机要有较高的压头。系 统规模较大时可将整个系统分区处理，例如按楼层水 平分区或按朝向垂直分区。
风机盘管加新风系统的设计
组成 分区
4）冷热源设施 冷水机组的冷凝器，若采用风冷式则必须布置在室外 ；若采用水冷式时，则应将冷凝器的冷却水管与冷却 水泵、冷却塔用管道串接成冷却水循环系统。
风机盘管加新风系统的设计
组成 分区
5）冷热水输送设施 制冷机组产生的冷、热水必须经过冷、热水泵加压后 ，由供水管送至风机盘管和新风机（若建筑物内同时 设有集中式系统时，还应送至非独立式风柜），处理 完空气后回到主机。 对于既有集中系统，又有风机盘管加新风系统，且作 分区处理的中、大型中央空调系统，可以设置集水器 和分水器，便于控制和管理。 为适应水温导致的水体积变化和便于补水，在系统的 最高处应设置膨胀水箱并与冷热水闭式系统相连。 为便于清洗、补水和保证效果，空调循环水系统应在 适当位置设放污阀，在最高处设置放空气阀。
风机盘管加新风系统的设计
组成 分区
2）回风组成 分区
3）排风设施 客房大多设有卫生间，可在卫生间装顶棚式排风扇， 用排风支管连接排风干管，各房间排风汇集于排风干 管后用排风机排至室外。排风支管应设防火阀。 对不设卫生间的空调房间（如普通小间办公室），应 在空调房间的适当位置开设排风口并和排风管连通， 用排风机向室外排风。连接各房间排风口的排风支管 应设防火阀。
风机盘管加新风系统的典型设计与控制_章健
风机盘管加新风空调系统简介章健摘要：风机盘管加新风系统是空气－水式空调系统中的一种主要形式，也是目前我国多层或高层民用建筑中采用最为普遍的一种空调方式。
它以投资少，占用空间小和使用灵活等优点广泛应用于各类建筑中。
风机盘管加新风系统具有各空气调节区可单独调节，比全空气系统节省空间，比带冷源的分散设置的空气调节器和变风量系统造价低廉等优点。
目前，仍在宾馆客房、办公室等建筑中大量采用。
因此，《采暖通风与空气调节设计规范》（GB50019－2003）推荐使用。
关键词：风机盘管；新风系统；系统形式：空气处理过程1.风机盘管系统的新风供给方式“加新风系统”是指新风需经过处理，达到一定的参数要求，有组织地直接送入室内。
如果新风风管与风机盘管吸入口相接或只送到风机盘管的回风吊顶处，将减少室内的通风量，当风机盘管风机停止运行时，新风有可能从带有过滤器的回风口吹出，不利于室内卫生；新风和风机盘管的送风混合后再送入室内的情况，送风和新风的压力难以平衡，有可能影响新风量的送入。
因此，推荐新风直接送入室内。
2.风机盘管加新风空调系统的特点1）与直流系统相比，节省能源。
此时对新风机组而言，是直流式相同，但前面所讲的直流式系统要负担系统及空调区的冷热负荷，而此系统新风量只是以保证卫生标准为基础，不承担空调区负荷，因此新风负荷相对较小，处理新风所需的冷、热量也较小。
实际上，这一系统对冷热源的消耗在设计上与新风量相同的一次回风系统是完全相同的。
2）与集中式空调系统相比，可进行局部区域的温度控制。
各房间可通过风机盘管控制其供冷量和供热量，以满足其正常使用的需求，这产生两个优点：第一，各房间都能在各自不同的温度要求下使用。
因而使用更为灵活；第二，当部分房间负荷变小时，其供冷（供热）量可随自动控制而减少，如果房间不使用，房间温度标准可降低甚至可以停止风机盘管的运行，因此，有利于全年运行的节能。
3）可部分节省整个大楼空调系统的电气安装容量。
风机盘管机组新风供给方式和新风处理方案
干冷却
二次水泵
一次水泵 20
(二)诱导器系统的空气处理过程： (1)确定送风状态点O和一次风状 全空气诱 态点1： 导器系统 (2)求一次风量：
Q G1 iN i1
kg/s
(3)选定诱导器的诱导比：
O1 n NO
若n' n 则满足要求
21
“空气-水”诱 以干式为例： G1i1 Q G1iN q 导器系统
31
局部空调机组
一、构造类型
（一）按容量大小分
（二）按冷却方式分
窗式 立柜式 水冷式 风冷式 普通式
（三）按供热方式分
热泵式 整体式 （四）按机组的整体性分 分体式
32
Gw OM KO GF
M即风机盘管的出风状态点 应使新风送风口紧 靠风机盘管的出口
8
ε N
W
L M O
Φ＝90％ Φ＝100％
iN
9
2）新风处理后的焓值低于室内焓值（承担部 分室内负荷)： a）过N作 线，并由送风温差确定送风 状态点0，则风量G，Gw，GF可确定 b）作 NO 延长线至P点，使：
27
分，它主要由风冷冷凝器、压缩机和其他 制冷附件组成，通过变频控制器控制压缩 机转速，使系统内的冷媒流量进行自动控 制，以满足室内冷、热负荷的要求。冷媒 管采用铜管制成，通过灵活的布置将室外 机与室内机连接成一个完整的系统。VRV 系统与中央空调系统和分体空调机控制方 式明显不同，它是以计算机控制(数字控制) 为基础。
13
若有产品性能资料，可根据机组 在不同水初温、水量、风量等条件下、 各种进风参数(t干、t湿)时的总冷量和 显热冷量值，推知其出风参数。
14
(四)风机盘管的水系统 双水管系统：供、 回水管各一根。夏 季供冷水，冬季供 热水。 四水管系统： 加一根回水管， 或把二次盘管 分为冷却和加 热两组。
暖通空调风机盘管+新风系统
N
以
角
系
数
送
o
入1
室
内
风机盘 管处理
W
走廊
新风机组处理 房间
L1
FCU
FCU
风机盘管个 数与新风口 个数一致
这种方式无需设专门的新风口，当风 机盘管停止运行时，送入室内的新风 量会大于设计值。
风盘散流器
• 较多的时候，风机盘管和散流器结合使用。
回风口混
FCU
FCU
出风口混
回风口混
二、新风处理状态点的分析
• 冬季工况：新风可以加热到室内温度，根据房间 的湿负荷确定新风的加湿量。
小结
• 风机盘管与新风的配合方式： 1、新风口与风机盘管回风口混合； 2、新风口与盘管送风口并联，单独送入； 3、新风管与风盘送风并联，混合送入。
• 新风状态点的确定： 1、新风承担室内湿负荷 a、新风用低温冷冻水处理； b、新风用高温冷冻水除湿，再承担室内湿负荷； 2、新风不承担室内湿负荷，只承担新风负荷； 3、通过计算室内冷负荷、湿负荷及风盘的热湿比来确定 状态点。
• 显热冷负荷和湿负荷（包括新风负荷）由风机盘管 与新风共同承担。如何分配? 目前有4种设计方案：
• 方案一:新风处理到低于室内
含湿量，承担湿负荷。这时 风机盘管只承担室内部分显
N
W
热冷负荷，在干工况下运行。
M
为了使盘管在干工况下进行，
S
φ =100%
必须提高冷冻水温度一般在 15-18℃以上。
L
(2) 干工况
房间冷热负荷和新风负荷。 • 讨论：
1、风机盘管和新风系统之间的关系与匹配？ 2、新风状态点如何确定？
一、房间中新风的送风方式
风机盘管加新风系统设计原理及特点
风机盘管加新风系统设计原理及特点风机盘管属于中央空调系统末端，其本身有一定的除湿功能，在家用中央空调领域，风机盘管除湿功能有一定的效果，但要想彻底解决室内空气质量问题，我们必须借助新风新风，采用风机盘管加新风系统的设计形式可以有效的解决空气温度与湿度问题。
风机盘管加新风系统设计原理在通常的风机盘管加新风系统中，室外空气在新风机组里仅被处理到室内状太点等焓的机器露点，新风负荷与部分湿负荷由新风系统承担，室内冷、湿负荷与新风部分湿负荷由风机盘管承担。
由此可知，在此种处理过程中，风机盘管始终处于湿工况下，本来自身处理湿能力就比较差，这种情况下除了处理室内全部负荷外，还要处理新风的部分湿负荷，对于人员密集的大空间超市商场类建筑，如坚持使用这种处理过程，会给风机盘管带来更大的湿处理压力。
这种情况下产生大量凝结水，而时有发生渗顶现象也是合情合理。
为了能够使风机盘管少产生或不产生冷凝水，也就是让新风承担大部分或全部湿负荷的处理过程是人员密集的大空间超市商店类建筑采用的合理过程。
对于夏季当新风承担全部室内负荷，风机盘管仅承担照明、日射、人体等显热负荷的系统可以称作为干工况运行风机盘管加大新风机组除湿机系统。
风机盘管加新风系统特点与传统的风机盘管系统相比有以下主要特点：风机盘管负荷减小，要求冷水温度较高，盘管排数减少；新风机组负荷增大，要求冷水温度较低，大焓差处理，盘管排数增多；风机盘管干工况运行，无滋菌问题，卫生条件好。
不过这种系统国内应用较少。
贝雷片可能是大焓差处理的新风机组不是很普及，但是这是解决风机盘管系统应用到人员密集的大空间超市商场类建筑的一个途径。
中央空调主要功能是系统调节室内温度，除湿只是中央空调附加功能，在天气潮湿的情况下，通过运行中央空调风机盘管可以解决室内过湿问题。
感谢下载!欢迎您的下载，资料仅供参考。
关于风机盘管新风
关于风机盘管新风新风：所谓新风即指新鲜的空气，新风系统就是通过物理原理在24小时不开窗的前提下仍然能够引入室外新鲜空气，排除室内浑浊有害的空气；新风系统由风机、进风口、排风口及各种管道和接头组成。
安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气，这就是新风系统。
新风系统原理其实很简单，从物理角度来说，就是正负压不均衡导致空气流动，通俗讲就是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。
新风系统分为单向和双向两种，单向流不能同时根据机械送风或者排风，双向流送风和排风都可以靠机器完成，效率要高，但是价格也相对较贵。
风机盘管系统工作原理风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。
风机盘管空调系统的工作原理借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。
盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送入各空调房间，以满足空调房间的卫生要求。
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。
风机盘管控制工作原理风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种：风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停。
