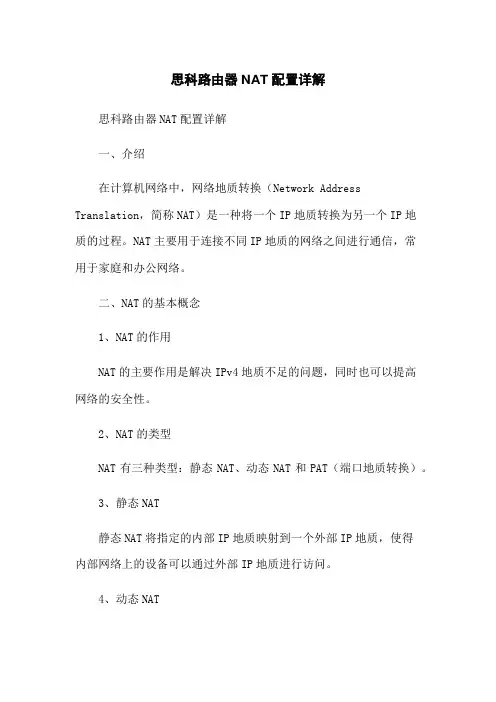

思科路由器NAT配置详解
思科路由器NAT配置详解思科路由器NAT配置详解一、介绍在计算机网络中，网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。
NAT主要用于连接不同IP地质的网络之间进行通信，常用于家庭和办公网络。
二、NAT的基本概念1、NAT的作用NAT的主要作用是解决IPv4地质不足的问题，同时也可以提高网络的安全性。
2、NAT的类型NAT有三种类型：静态NAT、动态NAT和PAT（端口地质转换）。
3、静态NAT静态NAT将指定的内部IP地质映射到一个外部IP地质，使得内部网络上的设备可以通过外部IP地质进行访问。
4、动态NAT动态NAT是根据内部网络的需求，将一个或多个内部IP地质动态地映射到一个外部IP地质。
当内部网络设备需要访问外部网络时，才会动态地进行映射。
5、PATPAT是一种特殊的动态NAT，它将多个内部IP地质映射到一个外部IP地质，使用不同的端口号区分不同的内部地质。
三、NAT的配置步骤1、确定NAT的类型在进行NAT配置之前，需要确定所需的NAT类型，是静态NAT、动态NAT还是PAT。
2、配置内部和外部接口需要配置内部和外部接口的IP地质，使路由器能够正确地识别内部和外部网络。
3、配置NAT池对于动态NAT和PAT，需要配置一个NAT池，包含可用的外部IP地质。
4、配置NAT规则根据需求，配置适当的NAT规则，包括内部地质和端口号与外部地质和端口号的映射关系。
四、附件本文档没有涉及到附件。
五、法律名词及注释1、IPv4地质：互联网协议第四版本（Internet Protocol version 4，简称IPv4）中使用的32位地质，用于标识网络上的设备。
2、NAT：网络地质转换（Network Address Translation，简称NAT）是一种将一个IP地质转换为另一个IP地质的过程。
[史上最详细]H3C路由器NAT典型配置案例
![[史上最详细]H3C路由器NAT典型配置案例](https://img.taocdn.com/s3/m/882e4d6942323968011ca300a6c30c225801f060.png)
H3C路由器NAT典型配置案列（史上最详细）神马CCIE，H3CIE,HCIE等网络工程师日常实施运维必备，你懂的。
1.11 NAT典型配置举例1.11.1 内网用户通过NAT地址访问外网（静态地址转换）1. 组网需求内部网络用户10.110.10.8/24使用外网地址202.38.1.100访问Internet。
2. 组网图图1-5 静态地址转换典型配置组网图3. 配置步骤# 按照组网图配置各接口的IP地址，具体配置过程略。
# 配置内网IP地址10.110.10.8到外网地址202.38.1.100之间的一对一静态地址转换映射。
<Router> system-view[Router] nat static outbound 10.110.10.8 202.38.1.100# 使配置的静态地址转换在接口GigabitEthernet1/2上生效。
[Router] interface gigabitethernet 1/2[Router-GigabitEthernet1/2] nat static enable[Router-GigabitEthernet1/2] quit4. 验证配置# 以上配置完成后，内网主机可以访问外网服务器。
通过查看如下显示信息，可以验证以上配置成功。
[Router] display nat staticStatic NAT mappings:There are 1 outbound static NAT mappings.IP-to-IP:Local IP : 10.110.10.8Global IP : 202.38.1.100Interfaces enabled with static NAT:There are 1 interfaces enabled with static NAT.Interface: GigabitEthernet1/2# 通过以下显示命令，可以看到Host访问某外网服务器时生成NAT会话信息。
NAT工作原理及其配置方法
NAT工作原理及其配置方法NAT（Network Address Translation）是一种网络协议，用于将多个内部（私有）IP地址映射到单个外部（公共）IP地址。
它的主要作用是允许多台设备通过共享一个公共IP地址同时访问互联网，从而解决IPv4地址不足的问题。
本文将详细介绍NAT的工作原理及其配置方法。
NAT的工作原理：NAT的工作原理可以总结为：将内部网络（LAN）的设备的私有IP地址转换为路由器的公共IP地址，以便与外部网络（WAN）进行通信。
NAT可以分为两种类型：静态NAT和动态NAT。
1.静态NAT：静态NAT将一个或多个内部私有IP地址映射到一个外部公共IP地址。
内部设备无需配置任何特殊设置，只需将默认网关设置为NAT设备的IP地址即可。
当内部设备与外部网络进行通信时，NAT设备会将指定的私有IP地址转换为公共IP地址，然后将其发送到外部网络。
2.动态NAT：动态NAT根据动态地识别内部设备的IP地址来执行映射。
当内部设备尝试与外部网络通信时，NAT设备会为其分配一个临时的公共IP地址，从而实现与外部网络通信。
这种方式允许多个内部设备同时使用一个公共IP地址与外部网络通信。
NAT的配置方法：配置NAT需要在路由器或防火墙上进行。
下面是配置NAT的步骤：1.登录路由器或防火墙的管理界面，进入配置页面。
2.创建一个NAT规则或策略。
根据所使用的设备和软件，可以在不同的位置找到此选项。
通常在“网络设置”、“WAN设置”或“防火墙设置”中可以找到。
3.静态NAT配置：a.将路由器的外部接口（WAN）与外部网络连接。
b.为内部设备分配静态IP地址。
c.在NAT规则中将内部设备的私有IP地址映射到路由器的公共IP地址。
4.动态NAT配置：a.定义要使用的内部地址池。
这些地址将分配给内部设备以进行与外部网络的通信。
b.创建NAT规则，将内部设备的私有IP地址映射到此地址池中的一个地址。
5.保存并应用配置更改，使其生效。
路由器的NAT的原理及配置
路由器的NAT的原理及配置NAT的原理：1.内网通信时，源IP地址是私有IP地址，目标IP地址是公共IP地址。
路由器将内网数据包的源IP地址改为路由器的公共IP地址，然后将数据包发送到外网。
2.外网响应时，目标IP地址是路由器的公共IP地址，源IP地址是外网服务器的公共IP地址。
路由器接收响应数据包后，根据数据包的目标IP地址将数据包转发到相应的内网主机。
NAT的配置步骤：1.登录路由器的管理界面。
通常通过在浏览器中输入路由器的IP地址来访问管理界面。
2.在管理界面中，找到“网络设置”或类似的选项。
选择“NAT”或“端口转发”设置。
3.开启NAT功能。
一般会有一个“启用NAT”或类似的选项，勾选上即可开启NAT功能。
4.配置内网IP地址段。
在内网设置中，指定内网的IP地址段，如192.168.1.0/245.配置端口转发规则。
如果需要将公共IP地址的请求转发到内网主机上，需要配置端口转发规则。
一般会有一个“端口映射”或类似的选项。
在此处，配置外部访问的端口号、内网主机的IP地址和端口号。
6.保存配置并重启路由器。
NAT的配置注意事项：1.配置合理的内网IP地址段，避免与外网冲突。
2.配置合适的端口转发规则，确保请求可以正确转发到内网主机。
3.注意路由器的性能，过多的NAT转发可能会影响路由器的性能。
4.配置安全策略，例如限制可访问的IP地址范围，避免未授权的访问。
5.定期检查和更新路由器固件，以确保安全性和稳定性。
总结：NAT是一种将私有IP地址转换为公共IP地址的技术，可以实现内网和外网之间的通信。
其基本原理是通过在数据包中更改源IP地址和目标IP地址，将内网数据包发送到外网，然后将外网响应转发回内网。
通过在路由器的管理界面中配置NAT，可以开启NAT功能、配置内网IP地址段和端口转发规则。
配置NAT时需要注意合理性、安全性和性能，以保障网络的稳定和安全运行。

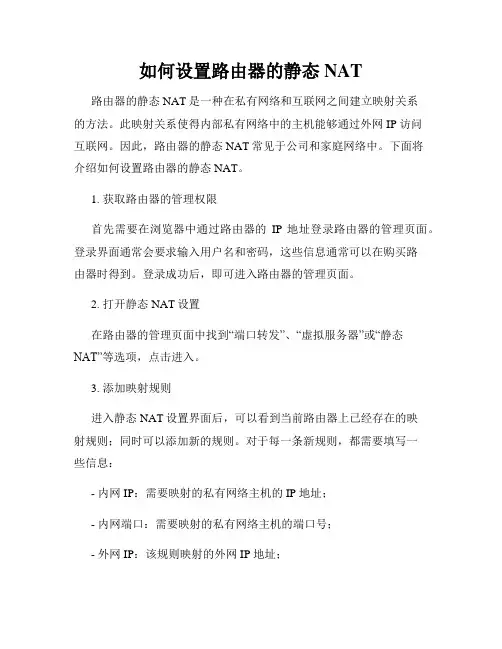

如何设置路由器的静态NAT
如何设置路由器的静态NAT路由器的静态NAT是一种在私有网络和互联网之间建立映射关系的方法。
此映射关系使得内部私有网络中的主机能够通过外网 IP 访问互联网。
因此，路由器的静态NAT常见于公司和家庭网络中。
下面将介绍如何设置路由器的静态NAT。
1. 获取路由器的管理权限首先需要在浏览器中通过路由器的IP 地址登录路由器的管理页面。
登录界面通常会要求输入用户名和密码，这些信息通常可以在购买路由器时得到。
登录成功后，即可进入路由器的管理页面。
2. 打开静态NAT设置在路由器的管理页面中找到“端口转发”、“虚拟服务器”或“静态NAT”等选项，点击进入。
3. 添加映射规则进入静态NAT设置界面后，可以看到当前路由器上已经存在的映射规则；同时可以添加新的规则。
对于每一条新规则，都需要填写一些信息：- 内网 IP：需要映射的私有网络主机的 IP 地址；- 内网端口：需要映射的私有网络主机的端口号；- 外网 IP：该规则映射的外网 IP 地址；- 外网端口：该规则映射的外网端口号；- 协议：映射的协议（一般为 TCP 或 UDP）。
根据需要，可添加一条或多条静态NAT映射规则。
4. 保存设置添加完静态NAT规则后，记得保存设置。
在某些路由器上，需要点击“提交”或“应用”按钮才能生效。
静态NAT设置完成后，内网主机就会通过绑定的外网IP地址进行访问，另外需要注意的是，静态NAT会占用公网IP地址，因此需要按需规划IP地址资源。
总之，通过以上几个步骤，完成了路由器的静态NAT设置后，内网主机就可以通过互联网访问网络，同时对于一些安全性较高的网络要求，静态NAT映射也有一定的保护作用。
路由器的端口映射与NAT设置方法
路由器的端口映射与NAT设置方法随着互联网的普及，我们逐渐离不开路由器。
路由器作为连接多个设备的中心，扮演着至关重要的角色。
在使用路由器过程中，经常会遇到需要进行端口映射与NAT设置的情况。
本文将详细介绍路由器的端口映射与NAT设置方法，希望能给读者带来帮助。
一、什么是端口映射与NAT在了解端口映射与NAT的设置方法之前，我们首先需要了解什么是端口映射与NAT。
1.1 端口映射端口映射是一种将路由器或者防火墙的公网IP地址映射到局域网中某台设备的特定端口上的技术。
通过端口映射，外部网络就可以通过路由器访问局域网内的设备，实现设备间的通信。
1.2 NATNetwork Address Translation（网络地址转换），简称NAT，是一种在IP数据包从一个网络传输到另一个网络时，修改IP地址信息的技术。
通过NAT，局域网中的设备可以使用路由器的公网IP地址进行互联网访问。
二、端口映射与NAT设置方法2.1 登录路由器管理界面在进行端口映射与NAT设置之前，首先需要登录路由器的管理界面。
通常情况下，我们可以在浏览器中输入默认网关的IP地址，在弹出的登录界面中输入正确的用户名和密码进行登录。
2.2 端口映射设置端口映射的设置方法因路由器品牌和型号而异，但大致步骤如下：步骤一：在路由器管理界面中找到“端口映射”或类似的选项，点击进入。
步骤二：选择“添加映射规则”或类似的选项，进行新的映射规则设置。
步骤三：填写映射规则的相关信息，包括外部端口和内部端口。
外部端口指的是互联网上对外服务的端口，而内部端口则是局域网设备的端口。
步骤四：保存设置并重启路由器，使端口映射生效。
2.3 NAT设置NAT的设置方法与端口映射类似，具体步骤如下：步骤一：在路由器管理界面中找到“NAT设置”或类似选项，点击进入。
步骤二：选择“开启NAT”或类似的选项，使NAT功能生效。
步骤三：根据个人需求，对NAT相关选项进行配置，如IP地址转换类型、端口转换等。
nat的配置案例
nat的配置案例一、网络环境说明。
咱这个办公室有个内部网络，好多电脑啊、打印机啥的都连着呢。
内部网络的IP 地址范围是192.168.1.0/24，这就好比是一个小区，里面住着好多“网络居民”（设备）。
然后呢，我们只有一个公网IP地址，比如说203.0.113.5，这个公网IP就像是这个小区对外的一个大招牌，所有内部设备要和外面的互联网世界打交道，都得靠这个招牌来帮忙。
二、路由器上的NAT配置（假设是基于Cisco路由器的命令行，其他设备原理类似哦）1. 我们要进入路由器的配置模式。
就像你要进入一个魔法房间，去施展网络魔法一样。
在路由器的命令行界面输入：enable.configure terminal.这就好比是先敲敲门（enable），然后走进房间（configure terminal）准备开始配置。
2. 接下来，我们要定义一下内部网络的接口，也就是那些连着内部设备的接口。
比如说这个接口是FastEthernet 0/0（这是接口名字，不同路由器可能会有不同的接口命名方式），我们就输入：interface FastEthernet 0/0.ip address 192.168.1.1 255.255.255.0.no shutdown.这里的“ip address”就是给这个接口设置内部网络的IP地址和子网掩码，“no shutdown”呢，就像是打开这个接口的开关，让它开始工作，不然这个接口就像睡着了一样，没法传递数据。
3. 然后，我们要定义外部网络的接口，这个接口连接着公网。
假设是FastEthernet 0/1，输入：interface FastEthernet 0/1.ip address 203.0.113.5 255.255.255.248.no shutdown.同样的，给这个接口设置公网的IP地址和子网掩码，再把开关打开。
4. 现在，重点来了，配置NAT。
我们要让内部网络的设备能够通过这个公网IP出去访问互联网。
h3c 路由器nat配置
假设Ethernet0/0为局域网接口，Ethernet0/1为外网口。
1、配置内网接口（Ethernet0/0）：[MSR20-20] interface Ethernet0/0[MSR20-20- Ethernet0/0]ip add 192.168.1.1 242、使用动态分配地址的方式为局域网中的PC分配地址[MSR20-20]dhcp server ip-pool 1[MSR20-20-dhcp-pool-1]network 192.168.1.0 24[MSR20-20-dhcp-pool-1]dns-list 202.96.134.133[MSR20-20-dhcp-pool-1] gateway-list 192.168.1.13、配置nat[MSR20-20]nat address-group 1 公网IP 公网IP[MSR20-20]acl number 3000[MSR20-20-acl-adv-3000]rule 0 permit ip4、配置外网接口（Ethernet0/1）[MSR20-20] interface Ethernet0/1[MSR20-20- Ethernet0/1]ip add 公网IP[MSR20-20- Ethernet0/1] nat outbound 3000 address-group 15．加默缺省路由[MSR20-20]route-stac 0.0.0.0 0.0.0.0 外网网关总结：在2020路由器下面,配置外网口,配置内网口,配置acl 作nat,一条默认路由指向电信网关. ok!Console登陆认证功能的配置一、组网需求：要求用户从console登录时输入已配置的用户名h3c和对应的口令h3c，用户名和口令正确才能登录成功。
二、组网图：三、配置步骤：设备和版本：MSR系列、version 5.20, R1508P02：1) 在配置完成后，释放当前连接，重新连接设备即可。
路由器配置NAT上网
黑色字体是根据今天的环境配置的，红色是注释，绿色是扩展的。
假设你的内部地址是192.168.99.0/24网段的，路由器局域网端口（默认网关）的IP地址是192.168.99.1，你只有一个外网地址可以用，记做：10.243.8.1/24。
步骤如下：1.给内外端口配置IP地址：内：f0/0 192.168.99.1 ，外：f0/1 10.243.8.12.定义访问控制列表：access-list 1 permit 192.168.99.0 0.0.0.255；允许访问internet的网段。
3.定义合法地址池：在目前的环境中，不需要做。
因为只有一个外网地址，而且直接使用外部接口地址，所以不再定义IP地址池。
在这里再说一下，如果你有多个外网地址可以用，就要定义地址池了。
ip nat pool qugongsi 202.103.224.68 202.103.224.88 netmask 255.255.255.0qugongsi 是地址池的名称，202.103.224.68 是外网的起始地址；202.103.224.68 是外网的终止地址；4. 设置动态IP地址转换：ip nat inside source list 1 interface f0/1 overload；设置内网地址与外网地址之间建立动态地址转换。
Interface f0/1 是外部接口的地址。
当不配置地址池的时候，直接用路由器外部接口。
这里再扩充一下，假如有进行了第三步并配置了地址池的话（有地址的情况下），则采用如下命令：ip nat inside source list 1 pool qugongsi overload4.在内、外端口上启用NAT。
interface f0/0ip nat insideinterface f0/1ip nat outside。
路由器NAT功能介绍及配置
路由器NAT功能介绍及配置路由器NAT功能介绍及配置随着Internet的网络迅速发展，为了解决IP地址短缺这个问题，出现了多种解决方案。
下面店铺几绍一种在目前网络环境中比较有效的方法即地址转换(NAT)功能。
一、NAT简介NAT(Network Address Translation)的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。
在网络内部，各计算机间通过内部的IP地址进行通讯。
而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备(比如：路由器)负责将其内部的IP地址转换为合法的IP地址(即经过申请的IP地址)进行通信。
二、NAT 的应用环境：情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet 隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。
情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。
可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。
三、设置NAT所需路由器的硬件配置和软件配置：设置NAT功能的路由器至少要有一个内部端口(Inside)，一个外部端口(Outside)。
内部端口连接的网络用户使用的是内部IP地址。
内部端口可以为任意一个路由器端口。
外部端口连接的是外部的网络，如Internet 。
外部端口可以为路由器上的任意端口。
设置NAT功能的路由器的IOS应支持NAT功能(本文事例所用路由器为Cisco2501，其IOS为11.2版本以上支持NAT功能)。
四、关于NAT的几个概念：内部本地地址(Inside local address)：分配给内部网络中的计算机的内部IP地址。
内部合法地址(Inside global address)：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。
需要申请才可取得的IP地址。
如何设置路由器NAT
如何设置路由器NAT路由器NAT设置指的是在任意一个私有网络中，如何让多台设备通过路由器访问互联网。
在本文中，我们将探讨如何设置路由器NAT。
第一步：检查路由器NAT功能是否开启在设置路由器NAT之前，我们需要先检查路由器是否已经启用了该功能。
在大多数情况下，路由器NAT功能默认是开启的，但您可以通过以下步骤进一步确认：1. 打开您的浏览器并在地址栏输入路由器IP地址。
如果您不确定您的路由器IP地址是什么，可以在路由器上查找或者手册中查询。
2. 在登录界面输入您的用户名和密码。
如果您不确定你的登录信息，可以咨询您的网络管理员或者查找路由器的手册。
3. 一旦您成功登录到路由器管理页面，找到网络设置或路由器设置选项。
在这里，您应该能够看到NAT功能是否开启。
如果您已经发现NAT功能没有开启，那么您需要启用它。
如果发现它已经启用，您可以跳过这一步并进入下一步操作。
第二步：创建NAT规则现在您已经确认NAT功能已经开启，那么下一步是创建一条NAT规则。
NAT规则指示路由器如何将到达私有网络中的数据包转发到互联网中。
为了创建一条NAT规则，您需要执行以下步骤：1. 返回路由器管理页面，并找到NAT规则设置。
2. 选择“添加新规则”或“新建规则”。
3. 在弹出的窗口中输入以下信息：源IP地址：私有网络IP地址范围。
目标IP地址：WAN口IP地址。
端口范围：选择相应的端口范围。
协议类型：TCP、UDP、或TCP/UDP。
4. 保存并提交更改。
第三步：测试NAT设置完成NAT规则之后，您需要测试其是否生效。
最简单的方法是连接到私有网络并尝试连接互联网。
如果您可以成功访问互联网，则说明NAT设置成功。
结论设置路由器NAT可以让多台设备通过路由器连接互联网。
要设置NAT规则，您需要确认NAT功能是否已经开启，然后通过管理页面创建规则。
最后，您需要测试规则是否生效。
这是为了确保网络连接正常。
H3C-路由器双出口NAT服务器的典型配置
H3C- 路由器双出口NAT服务器的典型配置在公司或者组织中，我们通常需要一个网络管理工具，这个工具可以管理和监控网络中的所有设备，保证网络的安全和稳定性。
其中，路由器双出口NAT服务器是一种非常常见的网络管理工具。
本文将介绍 H3C 路由器双出口 NAT 服务器的典型配置方法。
前置条件在进行配置之前，需要确保以下条件：•路由器需要复位为出厂设置状态。
•电脑需要连接到路由器的任意一口网卡上。
•管理员需要知道所需配置的类型和参数。
网络环境在这里，我们假设 LAN 网段为 192.168.1.0/24，WAN1 网卡 IP 地址为10.0.0.1/24，WAN2 网卡 IP 地址为 20.0.0.1/24。
配置步骤步骤1 分别配置两个 WAN 口•登录到 H3C 路由器上，使用管理员权限。
•分别进入 WAN1 和 WAN2 的配置页面，输入以下指令：interface GigabitEthernet 0/0/0undo portswitchip address 10.0.0.1 24nat server protocol tcp global current-interface 80 inside 192.168.1.10 80region member CNinterface GigabitEthernet 0/0/1undo portswitchip address 20.0.0.1 24nat server protocol tcp global current-interface 80 inside 192.168.1.10 80region member CN步骤2 配置路由策略•在路由器上进入配置模式，输入以下指令：ip route-static 0.0.0.0 0.0.0.0 10.0.0.254ip route-static 0.0.0.0 0.0.0.0 20.0.0.254 preference 10route-policy Wan1 permit node 10route-policy Wan2 deny node 20interface GigabitEthernet 0/0/0ip policy route-map Wan1interface GigabitEthernet 0/0/1ip policy route-map Wan2步骤3 配置防火墙•进入防火墙配置页面，输入以下指令：user-interface vty 0 4protocol inbound sshacl number 3000rule 0 permit source 192.168.1.0 0.0.0.255rule 5 permit source 10.0.0.0 0.0.0.255rule 10 permit source 20.0.0.0 0.0.0.255firewall packet-filter 3000 inbound步骤4 配置虚拟服务器•进入虚拟服务器配置页面，输入以下指令：ip name-server 192.168.1.1acl name WAN1rule 0 permit destination 10.0.0.0 0.255.255.255rule 5 denyacl name WAN2rule 0 permit destination 20.0.0.0 0.255.255.255rule 5 denyip netstream inboundip netstream export source 192.168.1.1 9991ip netstream timeout active-flow 30flow-export destination 192.168.1.2 9991flow-export enable结论以上是 H3C 路由器双出口 NAT 服务器的典型配置方法，这套配置可以满足大部分企业网络环境的需求。
路由器NAT功能介绍及配置
路由器NAT功能介绍及配置在互联网时代，路由器作为网络连接的核心设备之一，其功能日渐强大。
其中，网络地址转换（NAT）功能是路由器的一个重要特性，它可以为家庭或企业网络提供更加安全和高效的网络连接。
本文将介绍NAT功能的原理、作用以及如何在路由器上配置NAT功能。
一、NAT功能的原理NAT是一种在网络层面上进行地址转换的技术，它主要用于将内部私有IP地址转换为外部公共IP地址，从而实现多个内部设备共享一个公共IP地址的功能。
NAT功能通过修改数据包的源IP地址和目标IP 地址来实现地址转换，同时实现了对网络中的流量控制和数据过滤。
二、NAT功能的作用1. IP地址转换：NAT功能可以将内部网络中的私有IP地址映射为公共IP地址，实现与外部网络的通信。
这样，多个内部设备可以通过一个公共IP地址访问互联网，节约了IP地址资源并提高了网络的安全性。
2. 网络安全保护：通过NAT功能，内部设备的真实IP地址被路由器隐藏起来，对外部网络隐藏了内部网络的拓扑结构，提高了网络的安全性。
外部网络无法直接访问内部设备，需要经过NAT转换才能进行通信，从而有效防止了外部入侵。
3. 流量控制与数据过滤：NAT功能可以根据设定的规则来进行流量控制和数据过滤。
通过配置端口映射和转发规则，可以实现特定数据包的快速转发和过滤，提高网络的传输效率。
三、NAT功能的配置步骤以下是在常见路由器上配置NAT功能的步骤：1. 进入路由器的管理界面：打开浏览器，在地址栏输入默认网关IP 地址（通常为192.168.1.1或192.168.0.1），回车键进入登录界面。
2. 登录路由器：输入管理员账号和密码登录路由器管理界面。
3. 找到NAT功能配置选项：在路由器管理界面中找到“NAT”或“网络设置”等相关选项，点击进入NAT功能配置界面。
4. 配置内外网IP地址：在NAT配置界面中，设置内网和外网的IP 地址。
通常情况下，内网IP地址是私有IP地址，外网IP地址是由互联网服务提供商分配的公共IP地址。
路由器的NAT的原理及配置
路由器的NAT的原理及配置正文：一、路由器的NAT原理1.1 NAT的概念网络地质转换（Network Address Translation，简称NAT）是一种在IP数据报经过路由时将源地质或目的地质进行替换的技术。
它的主要作用是解决IPv4地质不足的问题。
1.2 NAT的工作原理NAT主要通过修改IP数据报中的源地质和目的地质来实现地质的转换。
具体而言，当数据包从局域网内部发送到外部网络时，路由器会将源地质替换为自己的公网IP地质，并将这个映射关系保存在NAT转换表中。
当外部网络返回数据包时，路由器会根据转换表将目的地质还原成内部局域网的IP地质，然后将数据包发送给相应的主机。
1.3 NAT的类型常见的NAT类型包括静态NAT、动态NAT和PAT（端口地质转换）。
静态NAT是一对一的地质映射关系，动态NAT是一对多的地质映射关系，而PAT则是将多个内部IP地质映射到一个公网IP地质的端口上。
二、路由器NAT的配置步骤2.1 进入路由器配置界面首先，打开浏览器，在地质栏中输入路由器的IP地质，然后按回车键进入路由器的登录界面。
输入管理员用户名和密码，登录到路由器的配置界面。
2.2 配置静态NAT如果需要配置静态NAT，需要以下步骤：1) 在路由器的配置界面中，找到NAT设置选项。
一般位于网络设置或高级设置中。
2) 找到静态NAT配置选项，进入。
3) 添加静态NAT规则，即将内部局域网的IP地质和对应的公网IP地质进行映射。
4) 配置完成后，保存设置，使配置生效。
2.3 配置动态NAT如果需要配置动态NAT，需要以下步骤：1) 在路由器的配置界面中，找到NAT设置选项。
2) 找到动态NAT配置选项，进入。
3) 配置动态NAT规则，即将内部局域网的IP地质范围和对应的公网IP地质进行映射。
4) 配置完成后，保存设置，使配置生效。
2.4 配置PAT如果需要配置PAT，需要以下步骤：1) 在路由器的配置界面中，找到NAT设置选项。
路由器的NAT的原理及配置
路由器的NAT的原理及配置路由器的NAT的原理及配置一、NAT的原理网络地质转换（Network Address Translation，NAT）是一种将内部网络的私有IP地质转换成公网IP地质的技术。
它允许多个设备通过共享一个公网IP地质来访问互联网，实现了内部网络与外部网络之间的通信。
1、内部地质与外部地质在NAT中，内部地质指的是内部网络中的IP地质，通常是私有IP地质，在IPv4中，私有IP地质范围为10：0：0：0~10.255.255.255、172.16：0：0~172.31.255.255、192.168：0：0~192.168.255.255：外部地质则是指公网IP地质。
2、NAT的原理NAT通过维护一张转换表，记录内部地质与外部地质之间的映射关系。
当内部网络中的设备请求外部网络资源时，NAT会自动将内部地质转换成外部地质，然后将请求发送到外部网络。
外部网络返回的响应经过NAT后，再转发给对应的内部设备。
二、NAT的配置1、检查路由器支持的NAT类型在配置NAT之前，首先需要确定所使用的路由器是否支持NAT功能。
可以通过查看路由器的说明书、官方网站或者登录路由器管理界面进行确认。
2、登录路由器管理界面使用浏览器输入路由器的IP地质，在弹出的登录界面中输入管理员用户名和密码，成功登录后进入路由器管理界面。
3、打开NAT配置界面在路由器管理界面中，找到NAT相关配置的选项，通常位于“网络设置”、“高级设置”或者“安全设置”等菜单下。
对应选项进入NAT配置界面。
4、配置NAT规则在NAT配置界面中，添加NAT规则。
通常需要指定内部地质（源地质）、外部地质（目标地质）、端口等信息。
根据实际需求，配置相应的参数。
5、保存并启用配置配置完成后，保存配置并启用NAT功能。
有些路由器需要重启才能生效，根据提示进行相应操作。
附件：本文档不涉及附件。
法律名词及注释：1、NAT：网络地质转换，一种将内部网络的私有IP地质转换成公网IP地质的技术。
H3C 路由器NAT配置手册
1.1.2 NAT 实现的功能
1. 多对多地址转换及地址转换的控制 从 图 1-1的地址转换过程可见，当内部网络访问外部网络时，地址转换将会选择一个合适的外部地 址，来替代内部网络数据报文的源地址。在 图 1-1中是选择NAT网关出接口的IP地址（公有地址）。 这样所有内部网络的主机访问外部网络时，只能拥有一个外部的IP地址，因此，这种情况同时只允 许最多有一台内部主机访问外部网络，这称为“一对一地址转换”。当内部网络的多台主机并发的 要求访问外部网络时，“一对一地址转换”仅能够实现其中一台主机的访问请求。 NAT 也可实现对并发性请求的响应，允许 NAT 网关拥有多个公有 IP 地址。当第一个内部主机访问 外网时，NAT 选择一个公有地址 IP1，在地址转换表中添加记录并发送数据报；当另一内部主机访 问外网时，NAT 选择另一个公有地址 IP2，以此类推，从而满足了多台内部主机访问外网的请求。 这称为“多对多地址转换”。
20.1.1.1
Internet
Serce IP : 1.1.1.2 Destination IP :192.168.1.3 Server A
192.168.1.2
IP packet 2 Source IP : 1.1.1.2
Destination IP : 20.1.1.1
目录
1 NAT配置 ............................................................................................................................................ 1-1 1.1 NAT简介............................................................................................................................................ 1-1 1.1.1 NAT概述 ................................................................................................................................. 1-1 1.1.2 NAT实现的功能 ...................................................................................................................... 1-2 1.2 NAT配置任务简介 ............................................................................................................................. 1-5 1.3 配置地址池 ........................................................................................................................................ 1-5 1.4 配置地址转换..................................................................................................................................... 1-6 1.4.1 地址转换介绍 .......................................................................................................................... 1-6 1.4.2 配置静态地址转换................................................................................................................... 1-6 1.4.3 配置动态地址转换................................................................................................................... 1-6 1.5 配置内部服务器 ................................................................................................................................. 1-8 1.5.1 内部服务器介绍 ...................................................................................................................... 1-8 1.5.2 配置普通内部服务器 ............................................................................................................... 1-8 1.5.3 配置负载分担内部服务器........................................................................................................ 1-9 1.6 配置DNS-maping ............................................................................................................................ 1-10 1.7 配置基于IP地址的连接数限制 ......................................................................................................... 1-10 1.8 NAT显示和维护 ............................................................................................................................... 1-10 1.9 NAT典型配置举例 ........................................................................................................................... 1-11 1.9.1 私网访问公网典型配置举例 .................................................................................................. 1-11 1.9.2 普通内部服务器典型配置举例............................................................................................... 1-11 1.9.3 负载分担内部服务器典型配置举例 ....................................................................................... 1-12 1.9.4 NAT DNS-mapping典型配置举例 ......................................................................................... 1-13 1.10 NAT常见配置错误举例 .................................................................................................................. 1-15 1.10.1 故障之一：地址转换不正常。............................................................................................. 1-15 1.10.2 故障之二：内部服务器工作不正常。.................................................................................. 1-15
路由器的NAT的原理及配置
路由器的NAT的原理及配置NAT（Network Address Translation，网络地址转换）是一种网络通信协议，用于解决IP地址不足的问题。
通过NAT技术，一个公网IP地址可以映射到多个私网IP地址，实现多个设备共享同一个公网IP地址的功能。
在路由器上配置NAT，可以实现多台设备通过路由器进行互联网访问。
本文将详细介绍路由器的NAT原理及配置方法，包括以下几个章节：1. NAT的基本原理NAT通过修改IP数据包的源地址和目的地址，实现内部IP 地址与外部IP地址之间的映射关系。
它分为静态NAT和动态NAT两种模式，具体的工作机制将在本章进行详细解释。
2. 静态NAT的配置方法静态NAT是一种固定的地址映射方式，将内部IP地址与外部IP地址一对一映射。
这种方式适用于需要固定映射关系的场景，如服务器对外提供服务的情况。
本章将介绍如何在路由器上配置静态NAT。
3. 动态NAT的配置方法动态NAT是根据内部设备的需求进行地址映射的方式，可以动态地分配外部IP地址。
这种方式适用于内部设备数量较多且变化频繁的情况。
本章将介绍如何在路由器上配置动态NAT。
4. NAT的高级配置除了基本的静态和动态NAT配置外，路由器还提供了一些高级的NAT配置选项，包括端口转发、NAT策略、NAT池等功能。
本章将介绍如何使用这些高级配置功能，以满足特定的网络需求。
5. NAT的故障处理在配置NAT时，可能会遇到各种故障，如由于配置错误导致的网络不通等。
本章将介绍常见的NAT故障情况及解决方法，帮助用户快速排查和解决问题。
附件：本文档无附件。
法律名词及注释：1. NAT（Network Address Translation）：网络地址转换，一种网络协议，用于解决IP地址不足的问题。
2. IP地址（Internet Protocol Address）：互联网协议地址，用于唯一标识互联网上的设备。
3. 静态NAT（Static NAT）：一种固定的地址映射方式，将内部IP地址与外部IP地址一对一映射。
H3C路由器NAT配置实例
H3C路由器NAT配置实例H3C路由器NAT配置实例NAT的基本原理是仅在私网主机需要访问Internet时才会分配到合法的公网地址，而在内部互联时则使用私网地址。
当访问Internet 的报文经过NAT网关时，NAT网关会用一个合法的公网地址替换原报文中的源IP地址，并对这种转换进行记录;之后，当报文从Internet侧返回时，NAT网关查找原有的记录，将报文的'目的地址再替换回原来的私网地址，并送回发出请求的主机。
这样，在私网侧或公网侧设备看来，这个过程与普通的网络访问并没有任何的区别。
H3C NAT配置：1、配置静态地址转换：一对一静态地址转换：[system] nat static ip-addr1 ip-addr2静态网段地址转换：[system] nat static net-to-net inside-start-address inside-end-address global global-address mask 应用到接口： [interface]nat outbound static2、多对多地址转换：[interface]nat outbound acl-number address-group group-number no-pat3、配置NAPT：[interface]nat outbound acl-number [ address-group group-number ]两个特殊的NAPT：Easy IP： [interface]nat outbound acl-number (转化为接口地址)Lookback：[interface]nat outbound acl-number interface loopback interface-number (转化为loopback地址)4、双向地址转换：[system]nat overlapaddress number overlappool-startaddress temppool-startaddress { pool-length pool-length | address-mask mask } (需要结合outbound命令)5、配置内部服务器：[interface]nat server6、地址转换应用层网关：[system]nat alg (专门针对ftp之类对NAT敏感的协议)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
session 1 NAT
NAT网络地址转换，将内网用户私有ip地址转换为公网ip地址实现上网。
简单的配置分为静态NAT、动态NAT、端口PAT、NAT-server发布等，下面以实际配置为例：
一、静态NAT转换
AR1上配置
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet0/0/2
ip address 12.1.1.1 255.255.255.0
nat server global 12.1.1.100 inside 192.168.2.10 在接口下将
192.168.2.10转换成12.1.1.100地址访问公网
nat static enable 启用nat功能（全局或者接口都可以配置）
#
或者全局下也可以配置静态NAT：
[Huawei] nat static global 12.1.1.10 inside 192.168.1.10 netmask 255.255.255.255 AR2上配置
interface GigabitEthernet0/0/0 AR2模拟internet设备，配置公网ip即可
ip address 12.1.1.2 255.255.255.0
#
二、动态NAT配置
AR1上配置
#
acl number 2000
rule 1 permit source 192.168.1.0 0.0.0.3 使用acl匹配需要进行转换的内网ip地址（1.1-1.8这8个ip地址）
#
#
nat address-group 1 12.1.1.10 12.1.1.18 配置nat转换用的公网地址池1，地址范围12.1.1.10~12.1.1.18
#
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface GigabitEthernet0/0/2
ip address 12.1.1.1 255.255.255.0
nat outbound 2000 address-group 1 no-pat 在接口出方向上使用动态NAT，不做PAT端口复用
#
AR2上配置
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
nat static enable
#
三、端口多路复用PAT配置
AR1上的配置
#
acl number 2000 使用acl匹配所有ip流量
rule 1 permit
#
#
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/2
ip address 12.1.1.1 255.255.255.0
nat outbound 2000 在出接口上使用PAT端口复用
#
或者可以使用loopback接口（将公网ip配置在loopback接口上）来做PAT接口ip地址，这样当物理接口ip地址没有了也不会影响NAT，提高稳定性：
[Huawei-GigabitEthernet0/0/2]nat outbound 2000 interface loopback 0
AR2上配置
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
nat static enable
#
验证可以使用PC2去ping模拟internet的AR2的接口ip：12.1.1.2
PC>ping 12.1.1.2
Ping 12.1.1.2: 32 data bytes, Press Ctrl_C to break
From 12.1.1.2: bytes=32 seq=1 ttl=254 time=47 ms
From 12.1.1.2: bytes=32 seq=2 ttl=254 time=32 ms
From 12.1.1.2: bytes=32 seq=3 ttl=254 time=16 ms
From 12.1.1.2: bytes=32 seq=4 ttl=254 time=31 ms
From 12.1.1.2: bytes=32 seq=5 ttl=254 time=15 ms
--- 12.1.1.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 15/28/47 ms
PC>
四、NAT发布内网服务器到公网，供公网用户访问。
AR1上配置
#
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/2
ip address 12.1.1.1 255.255.255.0
nat server global 12.1.1.100 inside 192.168.1.10 发布内网PC服务器到公网，将192.168.1.10发布到公网使用ip地址12.1.1.100
#
AR2上配置
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
nat static enable
#
测试，使用internet上的AR2来ping发布的PC的外网ip地址12.1.1.100 [Huawei]ping 12.1.1.100
PING 12.1.1.100: 56 data bytes, press CTRL_C to break
Reply from 12.1.1.100: bytes=56 Sequence=1 ttl=127 time=70 ms
Reply from 12.1.1.100: bytes=56 Sequence=2 ttl=127 time=60 ms Reply from 12.1.1.100: bytes=56 Sequence=3 ttl=127 time=60 ms Reply from 12.1.1.100: bytes=56 Sequence=4 ttl=127 time=50 ms Reply from 12.1.1.100: bytes=56 Sequence=5 ttl=127 time=50 ms --- 12.1.1.100 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 50/58/70 ms
[Huawei]。
