H3C路由器NAT典型配置案列（史上最详细）神马CCIE，H3CIE,HCIE等网络工程师日常实施运维必备，你懂的。
1.11 NAT典型配置举例1.11.1 内网用户通过NAT地址访问外网（静态地址转换）1. 组网需求内部网络用户10.110.10.8/24使用外网地址202.38.1.100访问Internet。
2. 组网图图1-5 静态地址转换典型配置组网图3. 配置步骤# 按照组网图配置各接口的IP地址，具体配置过程略。
# 配置内网IP地址10.110.10.8到外网地址202.38.1.100之间的一对一静态地址转换映射。
<Router> system-view[Router] nat static outbound 10.110.10.8 202.38.1.100# 使配置的静态地址转换在接口GigabitEthernet1/2上生效。
[Router] interface gigabitethernet 1/2[Router-GigabitEthernet1/2] nat static enable[Router-GigabitEthernet1/2] quit4. 验证配置# 以上配置完成后，内网主机可以访问外网服务器。
通过查看如下显示信息，可以验证以上配置成功。
[Router] display nat staticStatic NAT mappings:There are 1 outbound static NAT mappings.IP-to-IP:Local IP : 10.110.10.8Global IP : 202.38.1.100Interfaces enabled with static NAT:There are 1 interfaces enabled with static NAT.Interface: GigabitEthernet1/2# 通过以下显示命令，可以看到Host访问某外网服务器时生成NAT会话信息。
H3C路由NAT配置
[H3C路由]H3C路由NAT配置1. 配置地址池定义一个地址池nat address-group start-addr end-addr pool-name删除一个地址池undo nat address-group pool-name每个地址池中的地址必须是连续的，每个地址池内最多可定义64 个地址。
需要注意的是：当某个地址池已经和某个访问控制列表关联进行地址转换，是不允许删除这个地址池的。
2. 配置访问控制列表和地址池关联增加访问控制列表和地址池关联nat outbound acl-number address-group pool-name删除访问控制列表和地址池关联undo nat outbound acl-number address-group pool-name缺省情况下，访问控制列表不与任何地址池关联。
3. 配置访问控制列表和接口关联（EASY IP 特性）增加访问控制列表和接口关联 nat outbound acl-number interface删除访问控制列表和接口关联 undo nat outbound acl-number interface缺省情况下，访问控制列表不与任何接口关联。
4. 配置内部服务器增加一个内部服务器nat server global global-addr { global-port | any | domain | ftp |pop2 | pop3 | smtp | telnet | www } inside inside-addr { inside-port | any | domain | ftp | pop2 | pop3 | smtp | telnet | www } { protocol-number | ip | icmp | tcp | udp }删除一个内部服务器undo nat server { global | inside } address { port | any | domain |ftp | pop2 | pop3 | smtp | telnet | www } { protocol-number | ip | icmp | tcp | udp }需要注意的是：global-port 和inside-port 只要有一个定义了any，则另一个要么不定义，要么是any。
h3c路由器nat配置
h3c路由器nat配置假设Ethernet0/0为局域网接口，Ethernet0/1为外网口。
1、配置内网接口（Ethernet0/0）：[MSR20-20] interface Ethernet0/0[MSR20-20- Ethernet0/0]ip add 192.168.1.1 242、使用动态分配地址的方式为局域网中的PC分配地址[MSR20-20]dhcp server ip-pool 1[MSR20-20-dhcp-pool-1]network 192.168.1.0 24[MSR20-20-dhcp-pool-1]dns-list 202.96.134.133[MSR20-20-dhcp-pool-1] gateway-list 192.168.1.13、配置nat[MSR20-20]nat address-group 1 公网IP 公网IP[MSR20-20]acl number 3000[MSR20-20-acl-adv-3000]rule 0 permit ip4、配置外网接口（Ethernet0/1）[MSR20-20] interface Ethernet0/1[MSR20-20- Ethernet0/1]ip add 公网IP[MSR20-20- Ethernet0/1] nat outbound 3000 address-group 15．加默缺省路由[MSR20-20]route-stac 0.0.0.0 0.0.0.0 外网网关总结：在2020路由器下面,配置外网口,配置内网口,配置acl 作nat,一条默认路由指向电信网关. ok!Console登陆认证功能的配置一、组网需求：要求用户从console登录时输入已配置的用户名h3c和对应的口令h3c，用户名和口令正确才能登录成功。
二、组网图：三、配置步骤：设备和版本：MSR系列、version 5.20, R1508P02：1) 在配置完成后，释放当前连接，重新连接设备即可。
H3C NAT基本配置

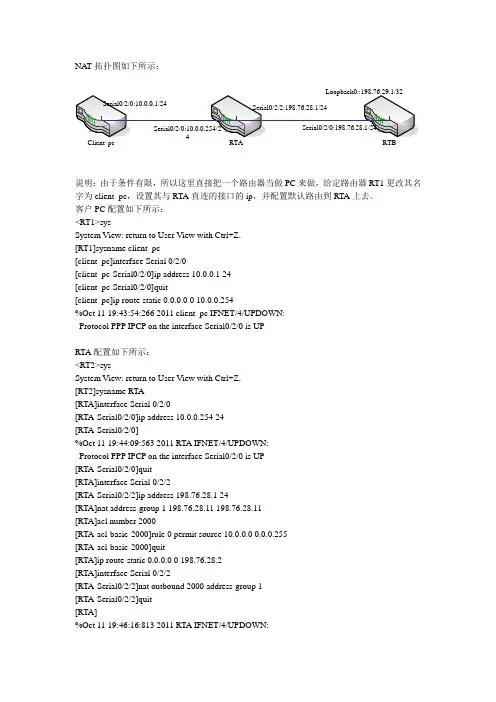

NA T 拓扑图如下所示：Client_pc RTBRTA说明：由于条件有限，所以这里直接把一个路由器当做PC 来做，给定路由器RT1更改其名字为client_pc ，设置其与RTA 直连的接口的ip ，并配置默认路由到RTA 上去。
客户PC 配置如下所示：<RT1>sysSystem View: return to User View with Ctrl+Z.[RT1]sysname client_pc[client_pc]interface Serial 0/2/0[client_pc-Serial0/2/0]ip address 10.0.0.1 24[client_pc-Serial0/2/0]quit[client_pc]ip route-static 0.0.0.0 0 10.0.0.254%Oct 11 19:43:54:266 2011 client_pc IFNET/4/UPDOWN:Protocol PPP IPCP on the interface Serial0/2/0 is UPRTA 配置如下所示：<RT2>sysSystem View: return to User View with Ctrl+Z.[RT2]sysname RTA[RTA]interface Serial 0/2/0[RTA-Serial0/2/0]ip address 10.0.0.254 24[RTA-Serial0/2/0]%Oct 11 19:44:09:563 2011 RTA IFNET/4/UPDOWN:Protocol PPP IPCP on the interface Serial0/2/0 is UP[RTA-Serial0/2/0]quit[RTA]interface Serial 0/2/2[RTA-Serial0/2/2]ip address 198.76.28.1 24[RTA]nat address-group 1 198.76.28.11 198.76.28.11[RTA]acl number 2000[RTA-acl-basic-2000]rule 0 permit source 10.0.0.0 0.0.0.255[RTA-acl-basic-2000]quit[RTA]ip route-static 0.0.0.0 0 198.76.28.2[RTA]interface Serial 0/2/2[RTA-Serial0/2/2]nat outbound 2000 address-group 1[RTA-Serial0/2/2]quit[RTA]%Oct 11 19:46:16:813 2011 RTA IFNET/4/UPDOWN:Protocol PPP IPCP on the interface Serial0/2/2 is UPRTB配置如下所示：<RT3>sysSystem View: return to User View with Ctrl+Z.[RT3]sys[RT3]sysname RTB[RTB]interface Serial 0/2/0[RTB-Serial0/2/0]ip address 198.76.28.2 24[RTB-Serial0/2/0]%Oct 11 19:46:05:78 2011 RTB IFNET/4/UPDOWN:Protocol PPP IPCP on the interface Serial0/2/0 is UP[RTB-Serial0/2/0]quit[RTB]interface LoopBack 0[RTB-LoopBack0]ip address 198.76.29.1 32[RTB-LoopBack0]quit用客户机ping外网地址测试配置结果：[client_pc]ping 198.76.29.1PING 198.76.29.1: 56 data bytes, press CTRL_C to breakReply from 198.76.29.1: bytes=56 Sequence=1 ttl=254 time=4 ms Request time outReply from 198.76.29.1: bytes=56 Sequence=3 ttl=254 time=10 ms Reply from 198.76.29.1: bytes=56 Sequence=4 ttl=254 time=5 ms Reply from 198.76.29.1: bytes=56 Sequence=5 ttl=254 time=60 ms--- 198.76.29.1 ping statistics ---5 packet(s) transmitted4 packet(s) received20.00% packet lossround-trip min/avg/max = 4/19/60 ms[client_pc]查看NAT转换状态如下所示：[RTA]display nat statisticstotal PAT session table count: 1total NO-PAT session table count: 0total SERVER session table count: 0total STATIC session table count: 0total FRAGMENT session table count: 0total session table count HASH by Internet side IP: 0active PAT session table count: 1active NO-PAT session table count: 0active FRAGMENT session table count: 0active session table count HASH by Internet side IP: 0[RTA]display nat sessThere are currently 1 NAT session:Protocol GlobalAddr Port InsideAddr Port DestAddr Port1 198.76.28.11 12288 10.0.0.1 256 198.76.29.1 256 VPN: 0, status: 11, TTL: 00:01:00, Left: 00:00:46[RTA]。
h3c nat 条件

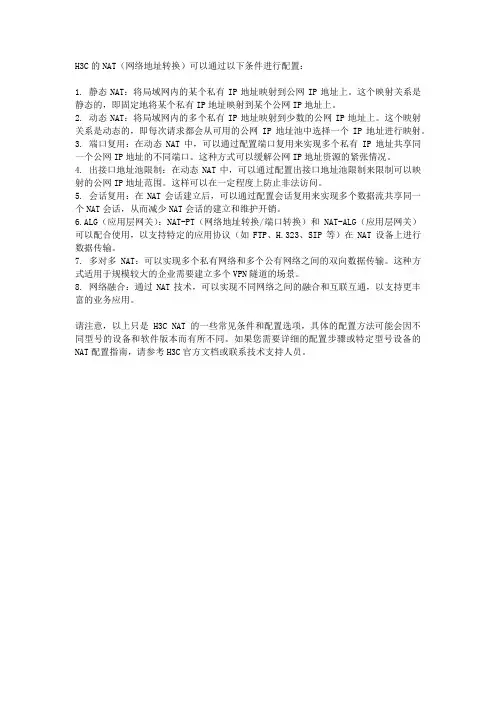

H3C的NAT（网络地址转换）可以通过以下条件进行配置：
