钎焊板式换热器的应用场合
钎焊板式换热器原理及使用
钎焊板式换热器(家用小型过水热)：不用气不用电，热水时时刻刻来相伴。
利用暖气的热量把自来水加热成30℃—65℃的生活用水。
本设备串连到暖气管道上，不影响供暖的情况下，暖气的高温热水与自来水(绝对不混合)在本设备内部进行热量交换，自来水吸收热量，水温迅速提高变成热水。
换句话说是利用暖气高温热水的热量将自来水加热，即开即热，不用等待。
产热水多，水温高,与暖气热水温度的温差在5°C左右，暖气热水快速循环，提供源源不断的热量，故可实现全天候连续供应干净的热水。
用于洗澡、洗菜、做饭、洗衣等，热水应有尽有。
让您家的自来水冬天不再凉！体积迷你，外观精致，热效率高。
涡流过水通道设计的专利技术，永不结垢，“零”阻力。
食品级不锈钢材质，永不生锈，耐腐蚀。
使用寿命长，最大承压1.6MPA。
节约能源，利于环保。
单片换热面积：0.015（m2）产品承压等级：1.5Mpa级设计压力：1.5Mpa测试压力：2.5Mpa设计温度：0℃-100℃水侧最大流量：6m3/h最大组装片数：100片板片可选材料：304最小接管尺寸：R1/2”最大接管尺寸：R1”钎焊板式换热器结构类型A、单流程结构最常规的流道结构，4个接管在同一面，不宜堵塞，适合用于热源水温度较高的情况。
B、双流程结构特殊的流道结构，4个接管不在同一面，宜于安装，适用于热源水温度不高的情况。
钎焊板式换热器使用注意事项在换热器的热源水进水口前必须加装过滤器，预防换热器的堵塞。
建议直立安装。
安装时确保热源水与冷水进入换热器为对流式流动方向。
长时间不使用时应排空换热器内部的积水，预防低温结冰或高温腐蚀现象的发生。
如换热器出现换热效率下降的情况，应及时进行清洗与除垢处理。
安装钎焊板式换热器前应用隔热材料做好隔热处理工作以消除凝结水。
在安装热交换器时不能用连接管路来支撑固定，必须将热交换器放置于台架上，用金属夹板或拉杆将其拉紧固定。

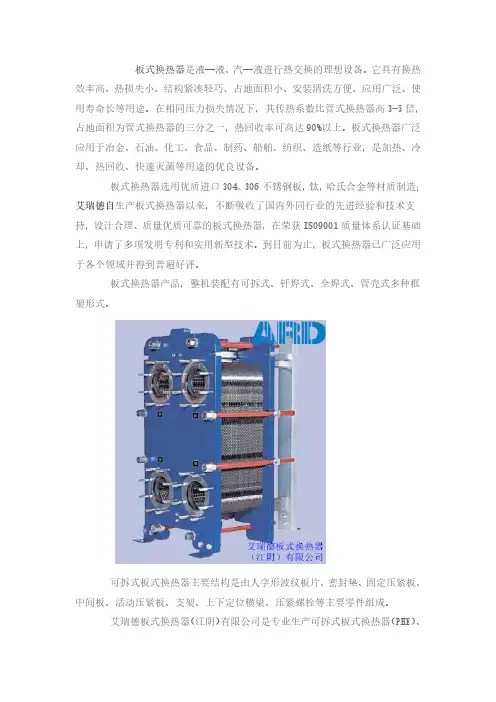

板式换热器的主要组成部分及用途
板式换热器是液—液、汽—液进行热交换的理想设备。
它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等用途。
在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
板式换热器广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。
板式换热器选用优质进口304、306不锈钢板，钛，哈氏合金等材质制造；艾瑞德自生产板式换热器以来，不断吸收了国内外同行业的先进经验和技术支持，设计合理、质量优质可靠的板式换热器，在荣获ISO9001质量体系认证基础上，申请了多项发明专利和实用新型技术。
到目前为止，板式换热器已广泛应用于各个领域并得到普遍好评。
板式换热器产品，整机装配有可拆式、钎焊式、全焊式、管壳式多种框架形式。
可拆式板式换热器主要结构是由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。
艾瑞德板式换热器（江阴）有限公司是专业生产可拆式板式换热器（PHE）、换热器密封垫（PHE GASKET）、换热器板片(PHE PLATE)并提供板式换热器维护服务（PHE MAINTENANCE）的专业换热器厂家。
艾瑞德（ARD艾瑞德板式换热器（江阴）有限公司）在全球设有多个标准化工厂及库存中心，服务和销售网点遍布全球。
ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。
ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。
板式换热器用途
板式换热器用途
板式换热器是一种常用的热交换设备，用于在流体之间传递热量。
其主要用途包括：
1. 工业处理：板式换热器可用于加热或冷却各种工业流体，如水、油、化学药剂等。
常见的应用包括加热炼油厂中的原油、冷却化工厂中的废气等。
2. 锅炉系统：板式换热器可以在锅炉系统中用于传递热量，提高系统的热效率。
它可用于加热进入锅炉的水，并将经过锅炉的烟气中的热量回收利用，以节约能源和降低运行成本。
3. 污水处理：板式换热器可用于处理污水中的热量，以回收能源或实现热能的转移。
例如，可以将热污水中的热量传递给进入污水处理系统的冷水，提高系统的热效率。
4. 空调系统：板式换热器可用于空调系统中的空气处理，实现热量的传递和调节。
通过板式换热器，可以将室外的冷空气与室内的暖空气交换热量，实现节能和舒适度的提高。
5. 食品加工：在食品加工产业中，板式换热器也被广泛应用。
它可用于食品的冷却、加热和杀菌等工艺过程中，以确保食品的质量和安全性。
总的来说，板式换热器在各个行业中都有广泛的应用，能够提高热能利用效率，降低能源消耗，实现节能环保的目标。
板式换热器原理、比较及清洗
1.板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。
板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。
板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。
板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。
d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。
钎焊的基本原理和应用范围
钎焊的基本原理和应用范围一、钎焊的基本原理钎焊是一种热连接技术，利用钎料在工件接合部位产生连接。
其基本原理如下：1.选择合适的钎料：钎料通常是一种具有低熔点的金属合金，与要连接的工件材料不同。
钎料的成分要根据工件材料的性质和要求进行选择，以确保连接的强度和耐用性。
2.加热工件：钎焊过程需要对被连接的工件加热至钎料的熔点以上，使钎料可以熔化并渗入工件的接合部位。
3.填充钎料：一旦工件被加热至适当温度，钎料就会被放置在接合部位。
在加热过程中，钎料会熔化并与工件接触，填充接合部位。
4.冷却和固化：一旦钎料填充了接合部位，它会逐渐冷却并固化。
在这个过程中，钎料与工件形成牢固的连接。
二、钎焊的应用范围钎焊广泛应用于不同领域的制造和维修工艺中，其应用范围主要包括以下几个方面：1.金属制造业：钎焊在金属制造业中被广泛应用，如航空航天、汽车、船舶、石油化工等行业。
它用于制造和修理各种金属制品，如管道、容器、发动机零件等。
2.电子行业：钎焊在电子行业中用于连接电子元件、电路板和导线等。
它可以达到高精度和高强度的连接效果，适用于微观尺寸的器件。
3.珠宝制造业：钎焊在珠宝制造业中用于连接和修复各种贵金属制品，如金、银、钻石等。
它不会对珠宝材料产生损害，并可以实现细微的连接。
4.管道安装和修复：钎焊用于管道安装和修复，特别是在需要高强度连接的场合。
它可以用于连接各种材料的管道，如铜、不锈钢、铁等。
5.艺术品制作：钎焊也被广泛用于制作各种艺术品，如雕塑、装饰品等。
它可以实现各种形状和结构的连接，提供创作的灵活性和多样性。
三、钎焊的优点和局限性钎焊作为一种连接技术，具有以下优点：•高强度连接：钎焊可以实现高强度的连接，连接点通常比工件本身更强。
•适用于多种材料：钎焊可以用于连接不同种类的材料，包括金属、陶瓷、玻璃等。
这使得钎焊成为一种多功能的连接技术。
•无需对工件进行特殊处理：钎焊可以在工件表面不适合其他连接技术的情况下使用，不需要额外的处理步骤。
板式换热器资料
1.板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。
板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。
板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。
板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。
d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。
板式换热器和板式换热装置的技术和应用手册
《板式换热器和板式换热装置的技术和应用手册》前言板式换热器和板式换热机组是工业传热过程中必不可少的设备，几乎应用于包括动力、化工、冶金、食品、轻工等一切工业部门；同时，它也是空调、供热中的重要组成部分；在可持续发展的国策下，它还是余热利用、太阳能利用、海水利用、污水利用、地热利用中的关键设备。
随着技术的进步，以及节约资源和能源的紧迫性，近几年来开发了一系列新型的板式换热器，如可拆式、全焊式、钎焊式、板壳式等，并从板式换热器发展至板式换热装置，如蒸发装置、热泵装置、制冷装置、热力机组、催化重整装置、燃气冷凝回收装置等。
适用范围越来越广，需要量越来越多，生产量也越来越高。
但尚没有较完善的新型板式换热器和新型板式换热装置的结构、原理、特性、布置、选型、安装和运行等技术和应用手册。
为了满足市场的需求，为了给工业、空调、供热、新能源利用和余热利用的设计、应用、施工、运行人员提供相关数据和资料，为了给热能工程专业人员提供教材。
成立了由板式换热器专家、板式换热器标准委员会成员、制造专家、专利发明人、设计、施工和用户组成的编委会。
编委会编写本书的原则是为各应用领域的用户、设计、施工、运行人员提供一本技术和应用手册。
既然是一本工具书，内容则必须齐全、精练、简明、实用。
既全又简，既符合科学性，又满足实用性的技术应用手册，使之能真正起到开拓眼界，简化设计计算，提高工作效率，方便实际应用的作用，成为各领域的与换热有关的工程技术人员的得力助手和可靠工具。
本书分为技术篇和应用篇等二篇共十五章。
第一篇主要的内容是提供板式换热器和板式换热装置的基础理论、性能、设计计算方法，性能试验和运行维护，同时也叙述了板式换热器的现况和发展趋势。
第二篇的主要作用是向工业、空调、采暖、新能源等各领域的用户、设计、施工和运行人员介绍了板式换热器和板式换热装置的应用原理和方法。
同时以实例的形式，简明扼要地叙述了应用的方式、设计的方法和节能、经济、环保效益。
板式换热器和换热装置技术应用手册
板式换热器和换热装置技术应用手册;摘抄。
1、应用范围:1、可拆式板式换热器,压力:小于2.5mpa,温度:小于260度。
2、钎焊式板式换热器,压力:小于3.5mpa,温度:小于300度。
3、半焊式、全焊板式换热器,压力:小于4.0mpa,温度:小于400度。
4、全焊式板壳式板式换热器,压力:小于8.0mpa,温度:小于1000度。
5、全焊式板壳式板式换热器(水爆成型,压力:20mpa,温度: 1000 度。
2、基本参数:这些参数是不是已经发展了?1、传热系数:2000w/m2k~12000w/m2k。
2、最大当量直径:28mm。
3、最大可拆卸单板换热面积:4.75m2。
4、最大焊接时单板换热面积:18m2。
5、最小钎焊式单板换热面积:0.006m2。
6、最大可拆式单台换热面积:2500m2。
7、最大全焊式单台换热面积:10000m28、全焊式板壳式板式换热器(水爆成型单台换热面积:任意。
9、最大接管尺寸:500mm。
应该已经发展了。
到多大?3、耐海水选用钛板,防止海生物附着,选用连续注入次亚盐酸钠(NaClO(0.9mg/L。
4、板式换热器绝不允许通过直径大于板间距的异物,在进入板式换热器前安装过滤器。
5、以前的可拆式板式换热器具有如下的缺点:1、密封性较差,易泄露;2、需经常更换垫片,较麻烦;3、耐压能力较低,一般约为1mpa。
4、耐温能力受垫片的材料限制;5、流到小,不适宜于气-气换热和冷凝;6、易堵塞,不适宜于含悬浮物质的流体。
全焊式和板壳式板式换热器克服了以上的缺点。
!!6、板式换热器是:合理利用能源;节约能源;开发新能源;余热利用;的关键设备。
7、在石油化工企业中:换热器的投资占30%~40%。
8、在制冷行业中:蒸发器和冷凝器的重量占机组总重量的30%~40%。
9、板式换热器的优势:传热系数高;对数平均温差大;占地面积小;重量轻;价格低;末端温差小;污垢系数低;10、传热系数高,板式换热器传热系数约为管壳式换热器的3~5倍,管壳式换热器的旁通流量很多,而板式没有;并且板式换热器可以在很小的流速下(0.5m/s产生湍流,雷诺数约为150时即为湍流。
江苏唯益-韩维哲-板式换热器在制冷系统中的应用和优化设计
15
钎焊板换的选型
换热器的选型通常采用选型软件进行
16
钎焊板换 – 关联式和实验
蒸发冷凝两器实验台 最大换热量75kW
17
可拆板式换热器
可拆板式换热器结构
19
可拆板换的应用
Parameter 最大压力 最大温度 最大面积 最大接管
area
2b
Developed area
1
1
1 b 2 4 1 b 2
2
Projected area 6
P
P
8
钎焊板式换热器
钎焊板式换热器简介
钎焊板式换热器：钎焊板式换热器主要分为铜钎焊板换和镍钎焊板换；板片主要 是不锈钢材质，316L或者304。设计压力3.0~4.5MPa，设计温度-160~220℃。
板式换热器简介
板式换热器历史 - History
1. 从19世纪开始，板式换热器是随着食品加工行业（特别是奶制品）洁净度的 要求提高而发展和使用起来的；
2. 最早的板换结构由德国人Albrecht Dracke于1878年提出，当时由他最早提出热 冷流体在间隔板片间流动换热的概念；
3. 真正商业意义上的板换使用最早是在1923年，由Richard Seligman博士发明， 被应用于牛奶加工上，称之为Pasteurizer（巴氏杀菌机）；
大 是 难 长 难 无法更换ry
7
板式换热器波纹结构
(a) Washboard
(b) Herringbone
(c) Chevron
(d) Protrutions
f
钎焊原理及适用范围
钎焊原理及适用范围钎焊（soldering）是一种金属连接加工方法，通过在金属接头上加热一种低熔点的填充材料（钎料），使其熔化并流入接头间隙，随着钎料的冷却凝固，形成稳固的连接。
钎焊广泛应用于机械、电子、航空航天等领域，其原理和适用范围如下：1.原理钎焊的原理是利用金属和钎料之间的冶金反应形成连接。
在钎焊过程中，钎料的熔点低于基体金属，因此在加热过程中，钎料先熔化并且不熔化基体金属，然后通过表面张力和毛细作用力流动到接头间隙。
在冷却过程中，钎料凝固，并且与基体金属形成牢固的连接。
钎焊的连接强度主要通过钎料与基体金属的冶金反应和混合结晶来实现。
2.适用范围钎焊适用于以下几种情况：2.1基体金属的熔点高于钎焊温度钎焊主要适用于金属的连接，特别是当基体金属的熔点高于钎焊温度时。
这是由于钎焊温度相对较低，不会熔化基体金属，从而避免了基体金属的变形和损伤。
对于高熔点金属，如铜、铝、铁等，钎焊可以提供可靠的连接。
2.2高温或多介质的环境下钎焊可以在高温或多介质环境下提供稳定的连接。
由于钎焊不需要熔化基体金属，因此它可以在高温环境下使用，而不会影响连接强度。
此外，在多介质环境中，钎焊可以通过选择耐腐蚀的钎料和基体金属来提供耐蚀性连接。
2.3细小和复杂结构的组装钎焊适用于细小和复杂结构的组装，因为它可以提供精细的连接，可以在较小的接触面积上实现高强度连接。
这对于精密仪器和电子设备等小型组件非常有用。
2.4金属与非金属材料的连接钎焊还可以用于金属与非金属材料的连接。
通过选择适当的钎料和合适的预处理方法，钎焊可以在金属与非金属材料之间提供牢固的连接。
例如，在电子器件中，金属引脚可以通过钎焊连接到电路板上的非金属焊盘上。
总结起来，钎焊通过金属和钎料之间的冶金反应形成稳固的连接，适用于金属的连接、高温或多介质环境、细小和复杂结构的组装，以及金属与非金属材料的连接。
钎焊是一种广泛应用的金属连接方法，为各个领域的制造和加工提供了可靠的解决方案。
GEA产品介绍
德国GEA Ecoflex板式换热器为您带来美好世界HVAC供热、通风、空调、制冷供热、通风、空调或制冷---GEA Ecoflex生产的板式换热器是每一个实用案例的最好选择。
供热领域的应用主要是地板采暖、泳池加热、太阳能设备等方面。
节能通风及空调则主要应用在大型综合办公室、医院、学校及其它私人或公共的场合等。
我们的专家会为您提供最理想的解决方案，这些方案源于我们针对不同工况所设计的种类繁多的垫圈式及焊接式板式换热器。
从具有多年成功运行经验的传统VARITHERM系列到新开发的NT系列，不但可以满足行业运行的要求，也为未来的应用设定了新的标准。
我们生产的板式换热器可以为各种HVAC项目提供服务。
GEA Ecoflex已经开发出自己的全新电脑控制生产技术，再配以层层的检验过程，使我们生产的每台板式换热器均达到了极高的品质标准。
GEA Ecoflex可以为HVAC项目提供以下的认证证明文件：ASME认证、UL认证(美国及加拿大)、CRN、DIN、UDT、CUS、及CE。
优势l 采用先进技术设计的板片具有极高的热传导率2 结构紧凑，重量轻3 可以适应很高的运行温度及压力4 板片材质采用不锈钢及其它特种材料，具有极高的抗腐蚀性5 连接方式灵活多样6 垫圈材质种类繁多，可为不同工况提供更多选择7 低容积量应用l 系统与冷却塔的间连。
2 自由制冷。
3 系统与池水的间连。
4 阻隔静压。
5 系统与贮热罐的间连。
6 水源预冷及与系统的间连。
7 饮用水加热器。
8 冷凝水热回收。
9 系统与热泵的间连。
10 锅炉防爆。
l1 电厂废水热回收。
l2 区域供热及制冷。
l3 地热采暖。
l4 蒸汽采暖。
l5 融雪GEA EcoflexGEA Ecoflex根据75年以上的从业经验，开发生产出以顾客为本，经济可靠的板式换热器，可为以下行业提供理想的解决方案：l HVAC ；2 纸浆／造纸；3 传统工业食品；4 制冷；5 医药；6 糖业；7 航运；8 石化；9 电力；10 纺织化工业使用灵活，应用范围广无论现在的化学业正经历着多么重大的技术变革，但许多的基本问题我们还是要面对,这些问题中包括生产过程中的加热与冷却。
钎焊板式换热器原理及使用
钎焊板式换热器(家用小型过水热)：不用气不用电，热水时时刻刻来相伴。
利用暖气的热量把自来水加热成30℃—65℃的生活用水。
本设备串连到暖气管道上，不影响供暖的情况下，暖气的高温热水与自来水(绝对不混合)在本设备内部进行热量交换，自来水吸收热量，水温迅速提高变成热水。
换句话说是利用暖气高温热水的热量将自来水加热，即开即热，不用等待。
产热水多，水温高,与暖气热水温度的温差在5°C左右，暖气热水快速循环，提供源源不断的热量，故可实现全天候连续供应干净的热水。
用于洗澡、洗菜、做饭、洗衣等，热水应有尽有。
让您家的自来水冬天不再凉！体积迷你，外观精致，热效率高。
涡流过水通道设计的专利技术，永不结垢，“零”阻力。
食品级不锈钢材质，永不生锈，耐腐蚀。
使用寿命长，最大承压1.6MPA。
节约能源，利于环保。
单片换热面积：0.015（m2）产品承压等级：1.5Mpa级设计压力：1.5Mpa测试压力：2.5Mpa设计温度：0℃-100℃水侧最大流量：6m3/h最大组装片数：100片板片可选材料：304最小接管尺寸：R1/2”最大接管尺寸：R1”钎焊板式换热器结构类型A、单流程结构最常规的流道结构，4个接管在同一面，不宜堵塞，适合用于热源水温度较高的情况。
B、双流程结构特殊的流道结构，4个接管不在同一面，宜于安装，适用于热源水温度不高的情况。
钎焊板式换热器使用注意事项在换热器的热源水进水口前必须加装过滤器，预防换热器的堵塞。
建议直立安装。
安装时确保热源水与冷水进入换热器为对流式流动方向。
长时间不使用时应排空换热器内部的积水，预防低温结冰或高温腐蚀现象的发生。
如换热器出现换热效率下降的情况，应及时进行清洗与除垢处理。
安装钎焊板式换热器前应用隔热材料做好隔热处理工作以消除凝结水。
在安装热交换器时不能用连接管路来支撑固定，必须将热交换器放置于台架上，用金属夹板或拉杆将其拉紧固定。
钎焊式板式换热器
钎焊式板式换热器钎焊式板式换热器（Brazed Plate Heat Exchanger, BPHE）是一种高效、紧凑和轻便的换热设备，在多个行业中被广泛应用。
它通过利用板与板之间的焊接且密封的接触，实现热量的传递和交换。
本文将详细介绍钎焊式板式换热器的工作原理、结构特点、应用领域以及优势。
一、工作原理钎焊式板式换热器的工作原理主要基于换热板之间的传热机制。
设备由许多平行排列的薄板组成，这些板之间靠钎焊工艺连接起来。
热交换液通过一侧的流道流动，而冷却液则通过另一侧的流道流动。
当两种液体在板的接触点相遇时，热量从高温液体通过板传递给低温液体，完成了热量的传递和交换。
二、结构特点1. 紧凑型设计：钎焊式板式换热器采用紧凑型设计，使得它占据的空间非常小，适用于有限空间的场合。
相比传统的换热设备，它的体积和重量更轻，更易于安装和维护。
2. 高效传热：由于板和板之间的焊接接触，可以实现更高的传热效率。
钎焊式板式换热器具有较高的热传导率和较低的热阻，从而提高了换热器的能效。
3. 强大的耐压性能：通过钎焊工艺连接的板式换热器具有强大的耐压能力，能够承受高压力和高温环境下的工作。
4. 可拆卸和可清洗的结构：钎焊式板式换热器的结构使得它非常容易拆卸和清洗。
这对于长期使用和维护非常重要，可以确保设备的正常运行。
三、应用领域钎焊式板式换热器在众多领域中都有广泛的应用。
它们常常被用于以下场合：1. 制冷与空调系统：用于冷却或加热制冷剂，实现冷热传递和温度控制。
2. 工业生产过程中的热能回收：用于回收污水、废气等中的热能，提高能源利用效率。
3. 化工工艺中的热量传递：可以在化工过程中实现热量的转移和控制，提高生产效率和产品质量。
4. 太阳能热水系统：用于实现太阳能收集器和储水器之间的热量传递和转换。
5. 锅炉和热水供应系统：用于加热水和提供热能，实现舒适的生活环境。
四、优势1. 高效节能：钎焊式板式换热器的高效传热性能可以显著提高换热效率，从而节省能源和减少运行成本。
钎焊式板式换热器安全操作及保养规程
钎焊式板式换热器安全操作及保养规程钎焊式板式换热器是一种常见的换热设备，广泛应用于许多行业，如化工、食品、制药等，但由于使用不当或保养不当等原因，会产生一定的安全隐患，因此需要制定相关的安全操作和保养规程。
本文将介绍钎焊式板式换热器的安全操作和保养规程。
安全操作1. 设备检查在操作钎焊式板式换热器前，必须进行设备检查，以便发现设备存在的问题并及时处理。
设备检查包括以下内容：•确认设备是否与介质兼容，如是否有腐蚀等问题。
•检查设备的压力、温度等参数是否符合使用要求。
•检查设备的密封性能是否良好。
•检查设备的管路连接是否牢固。
•检查设备电器元件是否正常工作。
2. 设备启动在启动钎焊式板式换热器前，必须全面了解设备的工作原理和操作要求，确保操作流程正确。
•开启泵之前，确保管道及换热器内部不含空气，以防气阻塞泵、压力计、压缩仪等。
•先启动泵，然后再启动换热器，待热传输介质在设备内循环缓慢地上升温之后，方可全速工作。
3. 设备停止在停止钎焊式板式换热器前，必须预先调整工作状态，然后按照关闭流程进行关闭。
•先停止换热器，再停止泵，以防泵中介质逆流到换热器中。
•依次关闭各个进出口阀门，以防介质逆流。
4. 安全警告钎焊式板式换热器在工作时，通常会受到高温、高压等因素的影响，为了保障人身安全，必须注意以下要点：•禁止在操作过程中离开现场。
•避免直接触摸换热器管道，以免烫伤。
•严禁在工作过程中对设备进行拆卸或维修。
保养规程1. 换热管清洗因在工作过程中，换热器内管道经常会积存污垢和杂物等，因此必须采取清洗措施。
•使用化学清洗剂进行溶解和清洗。
•需要在清洗时，进行管道的通水清洗，以使清洗液完全排出，避免留下清洗剂残留导致污染。
•清洗后及时擦干，以免氧化和锈蚀，影响使用寿命。
2. 压力测试为了保障换热器的安全运行，必须定期进行压力测试，以发现并及时处理可能存在的安全隐患。
•检查设备的压力、温度等参数是否在规定范围内。
•使用压力表和/或压力计进行测试。
板换
1. 板式换热器简介板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。
各种板片之间形成薄矩形通道，通过半片进行热量交换。
它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数要高出很多，在适用的范围内有取代管壳式换热器的趋势。
板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
1.1板式换热器的基本结构板式换热器主要由框架和板片两大部分组成。
板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。
板片的周边及角孔处用橡胶垫片加以密封。
框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。
1.2板式换热器的特点（板式换热器与管壳式换热器的比较）a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。
b.对数平均温差大，末端温差小在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃.c.占地面积小板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/10。
d.容易改变换热面积或流程组合，只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。
钎焊板式换热器的应用领域
钎焊板式换热器的应用领域钎焊板式换热器，听起来是不是有点高深莫测的？别急，咱们慢慢聊。
这玩意儿其实就像一个大大的“热交换工厂”，工作的时候不仅高效，外形也小巧。
最简单的说，它就是用来帮助不同物质间传递热量的，功能简单又强大。
你想呀，如果没有它，热水跟冷水根本就不可能有这么亲密的接触，锅炉里的热水跟空调里的冷气，也没法这么高效地在空气里交换热量，整个世界都得“大汗淋漓”了。
不过呢，钎焊板式换热器的应用可不止这么简单。
它的使用场景可广泛得很，简直是一个无处不在的小能手，哪怕你不注意，它也在默默地为你做着贡献。
你有没有注意到一些高楼大厦外面，哗啦啦地吹出冷气？那就是典型的空调系统，里面就少不了钎焊板式换热器的身影。
它可不是摆设，而是那种“心脏”部件，能够把室内的热气快速传递出去，让你坐在空调房里还能心安理得地穿着T恤不怕冷。
你想，空调这种东西不就是怕热又怕冷的“白富美”嘛，少了换热器，空气根本无法调节到理想的温度。
所以，换热器在空调系统里就是那么一个默默奉献的小英雄。
再比如，锅炉系统。
听到锅炉你脑袋里是不是立马浮现出那个巨大的铁锅，冒着热气？锅炉里也是少不了钎焊板式换热器的，它帮着锅炉里的热水传递热量，保证热水在整个系统里流畅无阻。
如果没有它，锅炉怎么可能那么顺畅地工作？热量传递的效率也会直线下降，锅炉也许就成了个“发烧病人”，一直“烧”个不停，浪费大量能源，环境污染也跟着来了。
所以呢，钎焊板式换热器在这些行业的应用不仅提高了效率，还是环保的“小卫士”。
说到这里，也许你会觉得它的应用就止步于此，事实上，钎焊板式换热器在制冷行业也有着举足轻重的地位。
比方说，冷冻机组。
你知道吗，超市里的冰柜冷藏食物，其实离不开它的辛勤工作。
它帮助冷冻机组将热量排出，让冷气能够保持低温，食物得以保持新鲜。
试想一下，要是没有这些“幕后英雄”，那些天天推车来挑水果的人可就得忍受满头大汗地在冰柜前站着了。
这种热量传递的高效性，真的让人忍不住要为钎焊板式换热器点个大大的赞。
钎焊板式换热器
技术参数
单片换热面积：0.015（m2）产品承压等级：1.5Mpa级设计压力：1.5Mpa测试压力：2.5Mpa设计温度：0℃-100℃水侧最大流量：6m3/h
最大组装片数：80片板片可选材料：3
注意事项
A、在换热器的热源水进水口前必须加装过滤器，预防换热器的堵塞。
B、安装时确保热源水与冷水进入换热器为对流式流动方向。
C、长时间不使用时应排空换热器内部的积水，预防低温结冰或高温腐蚀现象的发生。
D、如换热器出现换热效率下降的情况，应及时进行清洗与除垢处理
钎焊板式换热器
产品简介
钎焊板式换热器：(家用小型过水热)不用气不用电，热水时时刻刻来相伴。利用暖气的热量把自来水加热成30℃—65℃的生活用水。本设备串连到暖气管道上，不影响供暖的情况下，暖气的高温热水与自来水(绝对不混合)在本设备内部进行热量交换，自来水吸收热量，水温迅速提高变成热水。换句话说是利用暖气高温热水的热量将自来水加热，即开即热，不用等待。产热水多，水温高,与暖气热水温度的温差在5°C左右，暖气热水快速循环，提供源源不断的热量，故可实现全天候连续供应干净的热水。用于洗澡、洗菜、做饭、洗衣等，热水应有尽有。让您家的自来水冬天不再凉！
规格：
30片的：398元
（长宽厚，19.8*8.7*7.2）
50片的：480元
（长宽厚，19.8*8.7*11.7）
80片的520元
（长宽厚，19.8*8.7*18.2）
规格的误差在2mm左右的每个单片厚约2mm
清洗方法：
如果污物主要是沉淀物，定期的现场反冲洗是最简便、有效的方法。如果是出现了结垢，则必须进行化学处理，可用一种弱酸清洗剂，
板式换热器可以用在哪些行业场合及领域
柴油发念头冷却器润滑油冷却器、水加热器和集中空调中心冷却器（淡水冷却器)船舶产业宾馆、饭店的供热、供水、供汽及空调冬季为办公楼、工厂、住宅楼等建筑物提供采暖城市供热各种食物、饮料、果汁、啤酒等加工过程中的加热、冷却、蒸发、结晶、杀菌食物产业电镀锡、锌出产线电解液的冷却带材热轧机、开坯机、带材冷轧机、薄钢带轧机的润滑油和齿轮油的冷却氧气顶吹转炉中的转炉冷却器和罩冷却器电弧炉的炉体、水冷盖板的冷却铁合金炉的炉体、电极支座、变压器的冷却冷却炉子和各种机器闭环冷却系统的冷却器炼焦炉直接或间接一次冷却器冶金产业脱盐工艺、热回收装置制碱产业中、各种浓度的碱液及电解液的加热和冷却硫酸的冷却各种无机酸、碱、盐的加热、冷却、蒸发、冷凝.无机化学产业方面化学产业方面从工艺机能来看，板式换热器可用来完成液-液、汽-液、气-液、气-气（汽）之间的加热、冷却、蒸发、冷凝、浓缩、结晶、脱气、干燥等工艺过程。
板式换热器的使用范围很广泛，介质从普通水到高粘度的非牛顿型液体；从含固体小颗粒的物料到含少量纤维的物料；从水蒸汽到各种气体；从无侵蚀性的到具有强侵蚀性的各种介质均能处理。
ARD艾瑞德板式换热器（江阴）有限公司拥有世界上最先进的设计和生产技术以及最全面的换热器专业知识，一直以来ARD艾瑞德板式换热器（江阴）有限公司致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，目前已有超过50，000台的板式换热器良好地运行于各行业，ARD艾瑞德板式换热器（江阴）有限公司已发展成为可拆式板式换热器领域的全球领导者。
ARD艾瑞德板式换热器（江阴）有限公司同时也是板式换热器配件（换热器板片和换热器密封垫）领域全球排名第一的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、日阪/HISAKA、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号的板式换热器板片和垫片。
钎焊式板式换热器 换热系数
钎焊式板式换热器换热系数全文共四篇示例，供读者参考第一篇示例：钎焊式板式换热器是一种常用的换热设备，广泛应用于化工、石油、食品、制药等领域。
它具有结构简单、换热效率高、占地面积小等优点，因此备受青睐。
在钎焊式板式换热器中，换热系数是一个非常重要的性能参数，它直接影响到换热器的换热效率及运行成本。
本文将从换热系数的概念、影响因素、计算方法等方面进行详细介绍。
一、换热系数的概念换热系数是指单位面积上换热器内流体与外流体之间传热功率的比值。
换热系数通常用字母“U”表示，单位为W/(m^2•K)。
换热系数的大小直接反映了换热器的换热效率。
换热系数越大，换热器的换热效率就越高。
二、换热系数的影响因素1. 流体性质：流体的粘度、密度、比热等性质会直接影响换热系数。
一般来说，流体性质越好，换热系数就会越高。
2. 流速：流体在换热器内的流速越大，传热系数就会越高。
因为较高的流速可以促使流体与管壁之间的热交换更加充分。
3. 板片间隙：换热器板片之间的间隙大小会直接影响换热系数。
间隙越小，传热系数就会越高。
4. 温度差：流体进出口温度的差异越大，换热器的传热能力也会增加，换热系数会随之提高。
5. 板式换热器的设计参数：如板片的材质、厚度、形状等设计参数也会对换热系数产生影响。
三、换热系数的计算方法换热系数的计算通常基于流体内传热系数和流体外传热系数的综合考虑。
对于钎焊式板式换热器，一般可以采用以下的计算方法：U = 1/(1/hi + δ/k + 1/ho)U为换热系数，hi为流体内传热系数，ho为流体外传热系数，δ为板片的等效厚度，k为板片材料的导热系数。
四、如何提高换热系数1. 优化设计参数：通过合理设计板片间隙、优化板片形状等设计参数，可以提高换热系数。
2. 使用高效换热介质：选择传热性能好的流体作为换热介质，可以提高换热系数。
3. 控制流速：合理控制流体在换热器内的流速，可以提高传热系数。
4. 定期清洗维护：定期清洗板片表面，保持换热器的清洁，可以提高换热系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钎焊板式换热器的应用场合
钎焊板式换热器-应用场合
a.制冷：用作冷凝器和蒸发器。
b.暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。
c.化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。
d.冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。
e.机械工业：各种淬火液冷却，减速器润滑油冷却等。
f.电力工业：高压变压器油冷却，发电机轴承油冷却等。
g.造纸工业：漂白工艺热回收，加热洗浆液等。
h.纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。
艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。
ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。
ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来
ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。
ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。
能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/API.Schmidt、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。
全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修
及更换配件等维护服务）。
无论您身在何处，无论您有什么特殊要求，ARD都能为您提供板式换热器领域的系统解决方案。
i.食品工业：果汁灭菌冷却，动植物油加热冷却等。
j.油脂工艺：皂基常压干燥，加热或冷却各种工艺用液。
k.集中供热：热电厂废热区域供暖，加热洗澡用水。
l.其他：石油、医药、船舶、海水淡化、地热利用。
