神舟K110笔记本电脑主板电路图
笔记本开机电路学习
1.工作机制
开机电路是主板中重要的单元电路，它的主要任务是看控制电源管理芯片，使其开启工作输出工作电压，为笔记本各个电路供电，进而使笔记本开始工作。
开机电路通过电源开关触发主板的开机电路，开机电路中的南桥芯片或是开机控制芯片对触发信号进行处理后，最终发出控制信号，控制信号触发电源供电电路开始工作，使电源供电电路向各级电路输出相应的工作电压，为其提供工作电压。
当关机时，按开关键的瞬间，开机键又被接地，3V电压经过开机键接地，此时开机键通过开机控制芯片的第32脚向开机控制芯片内部的触发电路发送一个由低到高的触发信号。此信号将开机控制芯片内部的触发电路触发，这时触发电路通过开你控制芯片的第18脚向南桥输出一个控制信号。接着南桥返回控制信号，此时开机控制芯片再向电源管理芯片发出关机控制信号。随后电源管理芯片停止向电源供电电路发送脉冲信号，电源供电路停止工作，笔记本关机。
开机原理图
) h* m! R3 G4 t( y
2 E. K4 k( j% y: ~ N6 ^3 T# J
在笔记本接入电池时或是适配器且没有按下开机键时，电池或电源适配器的电压经过电源供电电路转换电压后，为开机控制芯片，南桥芯片，电源管理芯片等提供待机电压。
当按下开机键的瞬间，开机键接地，3V的电压经过开机键接地。此时开机键的电压信号由低变高，产生一个开机触发信号。此开机触发信号经过二极管D7和开机控制芯片（KB926QF）的第32脚，被送到开机控制芯片内部的触发电路。经过触发电路的检测后，由开机控制芯片的第18脚（PBTN OUT#）输出一个控制信号到南桥（INH8M）的C2脚，（PBTN#）。接着南桥的芯片的AG23脚（SLP_S3#），AD18脚（SLP_S5#）向开机控制芯片的第6，14脚输出控制信号，开机控制芯片接受到控制信号后，从第121脚的输出高电平控制信号，控制电源供电电路工作，为笔记本电路提供正常的工作电压。
笔记本主板的电路图 共34页共36页
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
通用笔记本电路维修图1
通用笔记本电路维修图1系统板供电电路3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示图3-21 MAX1632公版电路图2．三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部 V 的四个驱动器输出方波脉冲去SHDN 大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。
计算机主板图解 ppt课件
PPT课件
15
机箱前置面板接头
Power LED HD LED Power SW Reset Speaker
PPT课件
16
外部接口
PPT课件
17
主板上的其它主要芯片
声卡芯片
PPT课件
18
主板上的其它主要芯片
网卡芯片
PPT课件
19
精品主板赏析
PPT课件
20
精品主板赏析
PPT课件
PPT课件
11
PCI-E显卡
PPT课件
12
ATA接口
IDE接口（PATA）
SATA接口
PPT课件
13
电源插口及主板供电部分
PPT课件
14
BIOS
BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输 出系统是一块装入了启 动和自检程序的 EPROM或EEPROM集 成块。实际上它是被固 化在计算机ROM(只读 存储器)芯片上的一组 程序，为计算机提供最 低级的、最直接的硬件 控制与支持
21
PPT课件
8
AGP插槽
AGP图形加速端口是
专供3D加速卡(3D显
卡)使用的接口。它直
接与主板的北桥芯片
相连，且该接口让视
频处理器与系统主内
存直接相连，避免经
过窄带宽的PCI总线
而形成系统瓶颈，增
加3D图形数据传输速
度 PPT课件
9
AGP显卡
PPT课件
10
PCI-E插槽
PCI-E是新一代主板的 标准接口，它提供最高 8G的传输速度，提供 1X、2X、4X、8X、 16X的各种规格，每种 规格均向下兼容

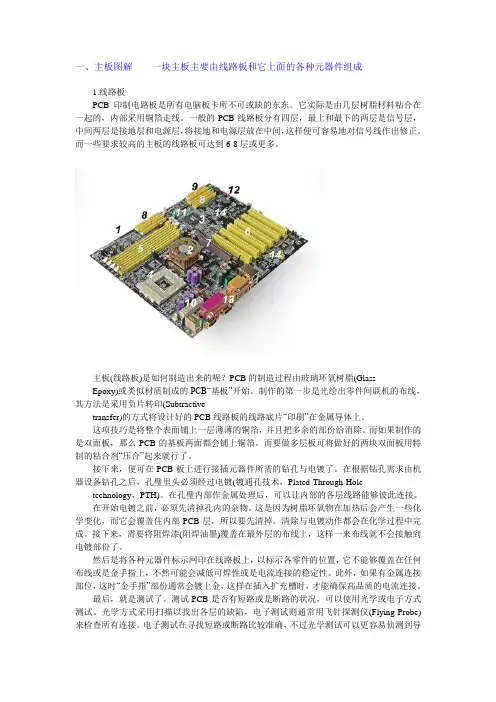

电脑主板图文详解
