4、拉管施工工艺工法
拉管施工工艺方法
拉管施工工艺方法拉管施工工艺方法一、引言拉管施工工艺方法是指在建造和工程领域中，利用特定的工艺和方法进行管道安装和连接的过程。
本文将详细介绍拉管施工的工艺流程、所需材料、施工步骤等内容，以便工程师和施工人员参考和操作。
二、工艺流程1. 工程前期准备：包括设计方案的制定、工程材料的选定和采购，以及施工人员的培训和组织等。
a) 设计方案的制定：根据实际情况确定拉管的类型、规格和数量，制定详细的施工方案。
b) 工程材料的选定和采购：根据设计方案确定所需管材、连接件等材料，并进行采购。
c) 施工人员的培训和组织：对施工人员进行专业培训，组织施工班组进行配合工作。
2. 管道铺设：根据设计方案和施工图纸，在施工现场进行管道布置和定位。
a) 确定管道铺设的位置和方向：根据设计要求和实际情况选择合适的位置和方向进行管道的铺设。
b) 地面准备工作：清理施工现场，确保地面平整，去除障碍物，方便后续的施工作业。
c) 管道铺设和连接：按照设计要求，将管材进行切割、连接，并进行固定和封闭。
注意保证连接的坚固性和密封性。
d) 管道标识和检查：在管道上进行合适的标识，便于日后的维护和管理。
同时进行管道的检查和测试，确保质量符合要求。
3. 特殊情况处理：在施工过程中，可能遇到一些特殊情况，需要根据实际情况进行处理。
a) 地下管道的施工：需要进行挖掘和回填工作，确保管道的敷设和连接质量。
b) 管道穿越障碍物：对于穿越建造物、桥梁等障碍物的管道，需要进行特殊的施工处理，确保管道质量和安全。
4. 完工验收：施工完成后，进行管道的验收和评估。
a) 管道试压和检查：对新铺设的管道进行试压和检查，确保管道的质量和安全。
b) 完工清理和整理：清理施工现场和废料，并进行整理和收尾工作。
c) 管道验收和评估：根据设计要求进行验收，并评估管道的使用性能和施工质量。
三、所需材料1. 管材：根据设计要求选择合适的材质、规格和数量的管材，如钢管、塑料管等。
城市道路拉管施工工艺工法(道路管道施工-附示意图)
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的挖槽埋管法相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图监控装置示意图图22 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工可有效避免埋深4m以上的12.5KN/M2安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在以上的大管径管道管材目前还无法保证此环刚度而不具备拉管材，从而使大于DN8OO管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
适用范围3管等。
1219的钢管和PE天然气、给排水管等输送介质为液体或气体、管径φ80－φ主要引用标准4（人民交通《顶管施工技术》）、《给水排水管道工程施工及验收规范》（GB50268《油气输送管道穿越工程施工规范》(GB50253)《输油管道工程设计规范》、出版社）《钢质管道焊接及验）、、《埋地聚乙烯排水管管道工程技术规程》（CECS164(GB50424)《管道下向焊接(GB50369)、(SY/T4103)、《油气长输管道工程施工及验收规范》收》级钢管》B(SY/T4071)、《石油天然气工业输送钢管交货技术条件第二部分：工艺规程》。
拉管施工技术方法
拉管施工技术方法拉管施工技术方法（一）现场勘察其目的是查明工作区的所有地下管线的基本分布和大致走向、深度、采用仪器进行勘查,精心设计和施工,事先检测待穿越物体的深度,做好设计.穿越管道一定要保证其深度,对有怀疑的地方或关键之处可挖槽进行进一步的确认.（二）测量1、主要测量内容是钻孔中心线和对应地面各点标高,每6米做一次测探记录.2、要求在入射端设一基准点,在钻孔中心线上每6m设置一个标记,标高突变之处增设一个标记,在每个标记上标明该点的标高和基点的距离.3、测量仪器采用经纬仪,测量精度正负1cm.4、向孔施工前应对导向仪进行标定或复验,以保证探头深度.（三）机械安装1、采用吊车将钻机放置在入射点，准确调整钻机的位置和角度,以保证入射点位置。
2、施工前应用管线探测仪反复对地下原有关线分布情况了解清楚，确保在铺管区域内无其它障碍物。
3、选用有定向钻进施工经验的高级工程师作技术负责人，选用工程技术人员作项目经理,并选用熟练工人进行操作钻机，从人员上保证素质，严格管理。
4、实地目测寻找井盖位置进行连线推测,弄清每根管线的起点和终点。
5、根据设计曲线进行导向孔钻进并用探测器随时探测钻头位置，并根据情况进行调整，保证导向孔符合设计曲线。
（四）导向孔钻进1、导向孔钻进是工程的关键,施工中应引起特别重视,严格按照设计和操作规程进行施工。
2、钻孔段要尽量保证平直,平均每6m测量一次深度,随时监视钻头倾角和左右偏差,导向钻头倾角控制在正负2%之间,上下左右偏差控制在0.5m内。
3、根据钻进行程及不同的钻进地层情况确定不同配方的泥浆钻进冲洗液。
（五）扩孔1、第一次扩孔至Φ150mm2、第二次扩孔至Φ300mm3、第三次扩孔至Φ350mm4、第四次扩孔至Φ400mm5、第五次扩孔至Φ500mm依实际地层条件必要时应增加扩孔次数（观察钻机扩孔时的扭矩和回拉阻力,决定是否终止扩孔实施管道回拖），在最后一次扩孔的同时，安排人员同步作业,连接涨紧式拉管头、U型卡子、拉管盘、分动器、扩孔钻头和钻杆。
拉管施工工艺
拉管施工工艺拉管施工是一种非开挖施工技术，也被称为水平定向钻进技术。
它在不开挖地面的情况下，通过导向钻进、扩孔、拉管等一系列操作，实现地下管道的铺设。
这种施工工艺具有对交通和环境影响小、施工效率高、成本相对较低等优点，在城市地下管道建设中得到了广泛的应用。
一、拉管施工的基本原理拉管施工的基本原理是利用水平定向钻机，按照预先设计的轨迹，在导向仪的引导下，从地表一端钻进至另一端。
在钻进过程中，通过不断调整钻进角度和方向，确保钻头沿着预定轨迹前进。
当钻杆到达接收井位置后，卸下钻头，换上回扩头进行扩孔，将钻孔直径扩大到所需尺寸。
最后，将待铺设的管道与钻杆连接，通过回拖力将管道沿着钻孔拉回至起始井，完成管道的铺设。
二、拉管施工的主要设备1、水平定向钻机水平定向钻机是拉管施工的核心设备，它具备强大的动力和精确的控制能力，能够实现钻进、回扩和拉管等操作。
2、导向仪导向仪用于实时监测钻头的位置和方向，为操作人员提供钻进轨迹的精确数据，以便及时调整钻进参数。
3、钻杆钻杆是连接钻机和钻头的部件，传递扭矩和拉力，同时还起到输送泥浆的作用。
4、回扩头回扩头用于在钻孔完成后扩大孔径，以便顺利铺设管道。
5、泥浆系统泥浆系统为钻进过程提供冷却、润滑和护壁作用，保证钻孔的稳定性和钻进效率。
三、拉管施工的工艺流程1、现场勘查在施工前，需要对施工现场进行详细的勘查，包括地下管线分布、地质条件、周边环境等，为施工方案的制定提供依据。
2、施工方案设计根据勘查结果，结合管道的规格、长度、埋深等要求，设计合理的钻进轨迹和施工方案。
3、测量放线根据施工方案，在地面上准确放出钻进的起点、终点和中间控制点的位置。
4、钻机就位将水平定向钻机安装在起点位置，并进行调试和校准，确保设备正常运行。
5、导向钻进启动钻机，按照预先设计的轨迹进行导向钻进。
在钻进过程中，通过导向仪实时监测钻头的位置和方向，根据偏差及时调整钻进参数。
6、一次扩孔当导向钻进到达终点后，卸下导向钻头，换上扩孔钻头进行第一次扩孔。
拉管施工方案及流程
拉管施工方案及流程一、拉管施工方案。
1.1施工前准备。
施工前啊，那可得把准备工作做足喽。
首先呢，得详细勘察施工现场的地质情况，这就好比打仗前要先摸清楚地形一样重要。
不了解地质，到时候施工过程中碰到啥意外情况，那可就抓瞎了。
然后呢，根据施工的要求和地质情况，选择合适的管材。
这管材的质量啊，那必须得过硬，可不能为了省几个钱就用那些不靠谱的材料，这叫“偷鸡不成蚀把米”。
设备方面，要准备好拉管机、导向仪等一系列的设备，还得确保这些设备都能正常运行。
这就像厨师做菜前得保证炉灶、锅碗瓢盆啥的都没问题一样。
另外，施工人员也得安排好，要找那些有经验的，技术熟练的工人，毕竟“姜还是老的辣”嘛。
1.2施工场地布置。
施工场地要布置得合理有序。
材料堆放的地方要方便取用，又不能影响正常施工。
管材就像士兵的武器一样，得随时能拿到手。
还有那些设备停放的位置，得留出足够的空间来操作和维护。
就像停车一样，得停得规规矩矩的，不能乱停乱放，不然到时候施工的时候到处都是障碍物，那多麻烦啊。
二、拉管施工流程。
2.1导向孔施工。
这导向孔施工可是拉管施工的第一步，也是非常关键的一步。
就像盖房子打地基一样，基础打不好，房子就不稳。
导向仪这时候就派上大用场了，它就像指南针一样，指引着钻头的方向。
施工人员得小心翼翼地操作钻头，按照设计好的线路钻进。
要是稍微偏一点，那后面的管道就可能偏离预定位置，那就麻烦大了。
这过程中要不断地监测和调整钻头的方向，可不能掉以轻心，要有一种“如履薄冰”的感觉。
2.2扩孔施工。
导向孔完成后就开始扩孔施工了。
这扩孔就像是把小路拓宽成大路一样，要逐步扩大孔径。
扩孔的速度要控制好，不能太快也不能太慢。
太快了可能会造成孔壁不稳定，太慢了又会影响施工进度。
就像跑步一样，得找到自己合适的节奏。
在扩孔的过程中，还要注入泥浆，这泥浆就像润滑剂一样，能减少钻头和孔壁之间的摩擦，同时还能起到稳定孔壁的作用。
2.3管道回拖。
管道回拖是拉管施工的最后一步了。
管线过路(拉管)施工工法
过路埋地管线拉管施工工法1．前言工程建设中管线改造和后增过路管线施工通常采用明挖槽敷设技术，明挖施工在城市基础设施建设中通常受场地、交通等因素制约，给施工带来很大困难，因此才逐渐形成了拉管敷设管线技术，拉管施工技术由于它不需要开挖面层的特点，在跨公路、铁路的管线敷设中，体现出其优越性。
北京首都机场科技馆档案馆工程的室外电缆敷设，需穿越四纬路，此路宽48m，车流量非常大，为减少对交通的影响，采用了拉管施工工艺，取得了很好的效果。
2.工法特点2.1采用拉管技术，地上功能正常使用：穿过公路、铁路、机场可不阻断交通。
2.2由于采用拉管技术，减少了大量工程土的堆放，对环境影响小。
减少了地面开挖、恢复造成的浪费。
2.3采用拉管技术施工速度快，地上已完善设施保护好，极大地节约了建设成本。
2.4与明挖开槽埋管线相比较，明显减少了劳动力，加快了施工效率，施工安全，减轻了劳动强度等。
3.适用范围拉管施工技术用于穿越公路、铁路、机场跑道等的给排水、电缆电线套管等管线敷设，管径≤Φ600mm，管线长度不宜太长，范围在（50m~300m），管材一般为PE压力管、钢管。
4.工艺原理拉管施工技术是利用钻机、随钻测量仪器以及有关钻具，沿欲铺设管线设计轨迹钻成一个先导孔，然后回拉扩孔，将孔径扩大到铺管要求的口径，并将管线同步或分步拉入，以实现不开挖铺管的施工技术。
该技术的关键部分是先导孔钻进技术，它是利用放置在钻头内部的探头发射信号，导向仪器可随时测出钻头位置、深度、顶角、工具面向角等参数，与钻机配合及时调整钻孔方向，实现有目标的引导式钻进，即导向钻进。
导向钻进中采用了带斜面的非对称式钻头，当回转和给进同时进行时，钻孔呈直线延伸；当只给进不回转时，受斜面反力的作用，钻孔沿斜面法线的反方向延伸。
因此，钻机操作人员可根据测出的钻机参数判断钻头位置与设计轨迹的偏差，并随时进行调整，确保钻孔沿设计轨迹前进。
5.施工工艺流程及操作要点5.1施工工艺流程:施工准备→测量放线→确定穿越路线→工作坑开挖→材料、设备就位→导向钻孔→扩孔、泥浆护壁→管道焊接→牵引管道穿越→管件焊接→施压、冲洗→土方回填。
拉管施工工艺
拉管施工工艺1、施工工艺流程图2、施工测量2.1平面控制放线平面控制及放线，依据现有边线，通过勘测方提供的控制点引测本工程的定位点，为保证施工各阶段控制点网，坐标及高程的准确，首先对施工现场内各控制桩加以保护。
并把各控制点引测至现场外加以保护，以便竖向引测放线。
同时要做闭合校核。
施工前通过全站仪沿地面上拉管的中心线每3米设置一桩（有障碍物的除外），并沿拉管的中心线撒好白灰线且测出桩高程，算好桩高程与设计拉管流水面的关系。
2.2高程控制高程控制根据勘测方提供的水准点引测施工现场的高程控制点。
根据本工程的实际情况，在现场选择固定的地方做临时水准点，并做好保护。
高程控制采用两次仪器高程前后视等距测法，保持精度。
为保证设计方向、位置的正确性，控制线的传递用经纬仪进行引测，保证平面位置的准确。
3、地层勘探地下管线探测及钻进轨迹的规划与设计地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。
其内容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。
导向孔轨迹设计是否合理对管线施工能否成功至关重要。
钻孔轨迹的设计主要是根据工程要求、地层条件、地形特征、地下障碍物的具体位置、钻杆的入出土角度、钻杆允许的曲率半径、钻头的变向能力、导向监控能力和被铺设管线的性能等。
4、钻液的配置钻液的好与坏对于拉管施工的成败起到了极关键的作用。
钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。
残留在孔中的泥浆可以起到护壁的作用。
本工程按以往施工经验和对类似地区地质情况的了解，配置钻进液。
钻液由水、膨润土和聚合物组成。
水是钻液的主要成份，膨润土和聚合物通常称为钻液添加剂。
钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想，成功的概率越大。
4、拉管施工工艺工法
封面作者：PanHongliang仅供个人学习拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1前言1.1工艺工法简况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
拉管施工工艺标准工法
拉管施工工艺工法1施工工艺简述1.1工艺工法概况道路管道施工，由于地形条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对其他交叉施工工序影响很大，无法保证安全生产要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大等原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对其他工序影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1施工工艺原理示意图图2监控装置示意图2工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑、构筑物、铺装及地下管线等工程影响大，铺装面、构筑物等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
3施工方法根据设计轴线位置及管道埋深，在施工范围内通过现场调查、查阅资料、探测等手段调查清楚地下管线的分布情况后进行钻孔曲线设计，通过导向、分级扩孔后将焊接连通的管道一次性拖拉至孔内，然后进行后续的检查井等施工。
拉管施工工艺方法
拉管施工工艺方法拉管施工是一种重要的管道安装工艺方法，用于将管道连接到设备或其他管道上。
它可以应用于许多行业，例如石油化工、建筑、水处理等。
在拉管施工过程中，必须遵循一系列步骤和方法，以确保安全和有效的连接。
下面会详细介绍拉管施工的步骤和方法。
第一步是进行现场准备工作。
这包括确定施工区域和方向、清理工作区域、安装临时支撑等。
施工区域应根据设计要求和安全要求进行确切的规划和排列。
清理工作区域是为了确保施工过程的顺利进行，清除碍事物品和杂物。
临时支撑的安装是为了支撑管道和减少挠度。
第二步是进行管道切割和准备。
在拉管施工之前，必须先切割管道并准备好阀门和接头等材料。
根据设计要求，使用适当的工具（如管切割器、铰刀等）进行切割，确保切口整齐、平直。
同时，必须确保管道内部清洁，避免任何杂物或沉积物。
第三步是进行管道连接。
在拉管施工中，有几种常用的管道连接方法，包括焊接、螺纹连接和法兰连接。
选择合适的连接方法取决于管道的材质、大小和设计要求。
焊接是最常用的连接方法之一，通过加热和融化管道材料来实现连接。
螺纹连接则是通过螺纹将管道连接到一起。
法兰连接包括使用法兰和螺栓将管道连接在一起。
第四步是进行连接质量检测。
在拉管施工完成后，必须进行连接质量检测来确保连接的可靠性和完整性。
这包括进行压力测试、漏水检查和材料完整性检查等。
压力测试可以通过注入液体或气体来测试连接的密封性和承受能力。
漏水检查是通过观察是否有水或液体外溢来检查连接是否完好。
材料完整性检查是通过检查连接处的材料是否有损坏或变形来确保连接的强度。
第五步是进行管道保护。
在拉管施工完成后，必须对管道进行适当的保护，以防止外部环境对管道的损害。
这包括涂覆防腐材料、安装管道支撑和保护设备等。
涂覆防腐材料可以防止管道受到腐蚀和磨损。
管道支撑的安装可以减少管道的挠度和变形。
保护设备的安装可以避免意外撞击和损坏。
综上所述，拉管施工是一种重要的管道安装工艺方法，需要仔细的规划和执行。
拉管施工工艺设计方法
拉管施工工艺设计方法一、施工前的准备1.了解施工要求：首先要了解施工图纸和相关技术要求，确定拉管施工的具体要求和指标。
2.检查材料和设备：对拉管使用的材料和设备进行检查，确保质量合格并能满足施工需求。
3.制定施工计划：根据工作内容和施工时间，制定合理的施工计划，包括各个工序的时间安排和人力、材料资源的调配。
二、施工工序1.临时管线敷设：在拉管施工前，根据实际情况临时敷设管线，确保施工过程中输送介质的连续性。
2.管线套管安装：对于需要经过建筑物等障碍物的管线，需要进行套管安装，并采取必要的保护措施，防止管线的损坏。
3.吊装和安装：采用适当的吊装设备将管材顺利吊装到所需位置，并进行定位和安装。
在安装过程中，要保证吊装设备的安全和稳定。
4.管件连接和焊接：根据设计要求，进行管件的连接和焊接。
在焊接过程中要严格遵守相关的焊接规程和操作规范，确保焊接质量和焊缝的完整性。
5.管道保护和测试：完成管线的连接后，进行管道保护和测试，包括对管道的防腐、绝缘、防护等工作，并进行相关的试验和检验，确保管线的正常运行。
三、安全要求1.安全保护：在拉管施工过程中，要做好安全保护工作，包括穿戴好个人防护装备，严禁超负荷搬运和高空作业。
2.现场防火：施工现场禁止吸烟和使用明火，保持施工现场的整洁和通风良好。
3.消防设施：施工现场要配备必要的消防设施，包括灭火器、消防栓等，并对其进行定期检查和维护。
4.施工设备：施工设备要符合相关的安全标准，定期检查和维护，并由专人操作和监管。
总之，拉管施工工艺设计方法是确保拉管施工质量和安全的重要环节。
在施工前的准备工作中，要全面了解施工要求和准备好必要的材料和设备；在施工工序中，要按照合理的顺序进行各个工序，并注重质量和安全控制；在安全要求方面，要做好个人防护和施工现场的安全保护工作。
这些方法和要求的落实将有效确保拉管施工的顺利进行和施工质量的保证。
拉管施工工艺工法
拉管施工工艺工法拉管施工是现代建筑施工中常见的一种工程技术。
拉管工艺是利用机械力量通过钢绳或者其他类似的材质把预制的管材从一处运输到另一处，以达到实现管道连接的目的。
拉管施工工艺被广泛应用于各种建筑领域，如交通、城市景观、能源管道、环保等等。
本文将详细介绍拉管施工的工艺工法。
拉管施工的材料及设备在拉管施工中，需要用到的基础材料和设备有：基础材料•管道：选用建筑工程材料，如玻璃钢管、铸铁管、钢管、水泥管等。
管道大小、壁厚应根据实际情况结合设计要求进行选择。
•钢绳：拉管施工必要的工作材料。
拉钢绳的尺寸、长度和张力等参数应根据实际工作需要进行选定。
设备•活套装置：选用适合管道直径的活套进行装置，以保证钢绳被稳定固定。
•卷扬机械：将钢绳通过负重升降来达到对管道进行牵引的目的。
•多功能工作平台：起到人工辅助的作用，实现了操作人员的安全参与和现场指挥。
拉管施工工艺拉管施工是建筑施工中的一项细节工作，需要严格按照工艺规程来进行。
本文将详细介绍拉管施工工艺中的具体操作流程。
1. 现场准备在拉管施工前，需要对施工现场进行规划布置和安保措施，以保证施工过程中的安全和效率。
•管子准备：优先选择良好的管子。
管道应该经过清理，以去除残留的杂物和污垢。
•活套设置：选择合适大小的活套，并对活套进行检查和清洗。
对活套进行固定和设置拉绳方向。
•环境清理：清理施工现场并且设置围挡封锁现场。
要保证施工现场的整洁，安全通道的设置等。
2. 活套装置活套的装置是该工艺的重要环节。
应根据具体的管道尺寸和形状，选择合适的活套装置。
•活套调整：根据管道尺寸，选择合适的活套。
调整活套的位置和方向，确保拉绳的拉动方向正确。
•活套添加：对安装位于管道末端的活套进行安装，并精确调整活套的位置和方向。
3. 卷扬机械设置卷扬机械需要根据不同的施工环境，选择不同的升降机、绞车等设备，以实现钢绳与管道的牵引。
•选择合适的升降机：根据不同管道的长度和重量，选择适合的升降机。
拉管工程施工方案
拉管工程施工方案一、施工准备本项目部分管道采用非开挖方式：拉管。
（1）进场的PE管材的公称压力、强度及环刚度必须满足设计要求，管材进场后将管材供应厂家的资质和管材的出厂合格证及厂家检测报告向项目监理部报审，经项目监理部审批同意后才能用于本工程。
（2）管材的外观颜色应一致，内壁光滑平整无毛刺、无划伤等缺陷。
管材外壁应有统一的标识（生产企业、产品名称、公称直径、环刚度及生产日期等）。
二、施工工艺流程管线探测→测量放线→导向坑开挖→钻机就位→泥浆制备→导向孔钻进→扩孔回拖→清孔→管线焊接→回拖拉管→注浆和回填导向坑三、拉管施工1、管线探测组织人员查明工作区的所有地下管线的基本分布和大致走向、深度、采用仪器进行勘查，精心设计和施工，事先检测待穿越物体的深度，做好设计。
穿越管道一定要保证其深度，对有怀疑的地方或关键之处可挖槽进行进一步的确认。
2、测量放线安排有专业测量实践经验的测量人员，根据设计施工图及现场施工条件将钻工作坑位置测放到现状地面，根据设计管道坡度要求测量出钻机工作坑净空长度、宽度、深度以及导向钻头入土点的位置。
3、导向坑开挖（1）开坑前要认真调查了解地上地下障碍物，以便开坑时采取妥善加固保护措施。
（2）工作坑或接收坑开挖的深度，依据管道高程、所用扩孔钻机尺寸，以及砼垫层的厚度计算确定，施工时用水准仪测量控制。
泄压坑设置在检查井位置，深度由所选的检查井深度决定。
4、钻机就位（1）钻孔机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行桩位放线确定，钻杆中心与管道轴线应一致。
确定拉管机方位后，应固定好钻孔机。
此时根据现场测得的井位深度以及钻孔机位置，确定钻杆造斜度，入土角应不超过15°。
（2）钻机安装好后，应试钻运转并检测运转后的机座轴线及坡度是否有变化，借以检查钻机安装的稳固性和固定可靠程度。
钻机的安装质量和稳固性的好坏是成孔质量好坏的关键，因此必须认真细致的反复进行，直至符合要求后方可进入下道工序。
4、拉管施工工艺工法
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
拉管施工方案
拉管施工方案和使用钻液由水泥、黄泥、黄砂、碳酸钙等配制而成。
在钻孔过程中，钻液要保持清洁，防止泥浆过度稠厚，影响钻孔效果。
钻液的使用要按照配比比例进行，同时要定期检查钻液质量，及时更换。
5、导向钻孔导向钻孔是为了确保拉管的穿越路线正确，避免损坏现有管线或其他设施。
导向钻孔的直径应小于拉管管径，深度应根据实际情况确定。
导向钻孔时要注意保持钻液清洁，钻头要及时更换，避免过度磨损。
6、牵引管道穿越牵引管道穿越是拉管施工的关键步骤。
在牵引过程中，要保证管道的水平度和弯曲半径，避免管道变形或破裂。
牵引过程中要注意保持管道的干燥，避免管道内部受潮。
7、管件焊接管件焊接是拉管施工的重要环节。
焊接前要检查管道和管件的尺寸和质量，保证焊接质量。
焊接时要注意控制焊接温度和时间，避免焊接过度或不足。
8、试压冲洗试压冲洗是为了检验管道的密封性和清洗管道。
试压前要检查管道连接是否牢固，试压时要按照规定的压力进行，避免超压或漏压。
冲洗时要使用清洁的水源，避免管道受到污染。
9、XXX回填土方回填是为了保护管道和恢复地面原貌。
回填土方要求松散，不得使用过于坚硬的土石方。
回填时要分层压实，保证管道周围土方的密实度和稳定性。
10、施工安全施工过程中要严格遵守安全操作规程，保证施工人员的人身安全和设备的安全。
施工现场要设置警示标志，避免人员和车辆误入施工区域。
同时要定期进行安全检查，及时排除安全隐患。
钻液是拉管施工中极为关键的因素，它能够冷却钻头、润滑钻具，同时悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆，从而顺利地排出孔外。
这不仅为回拖管线提供了足够的环形空间，还减少了回拖管线的重量和阻力，同时残留在孔中的泥浆还可以起到护壁的作用。
为了确保钻液的品质，我们需要根据以往施工经验和对类似地区地质情况的了解，配置钻进液。
钻液由水、膨润土和聚合物组成，其中水是钻液的主要成份，膨润土和聚合物通常称为钻液添加剂。
钻液的品质越好，与钻屑混合越适当，所制造的泥浆的流动性和悬浮性就越好，回扩成孔的效果也越理想，成功的概率也越大。
4、拉管施工工艺工法详解

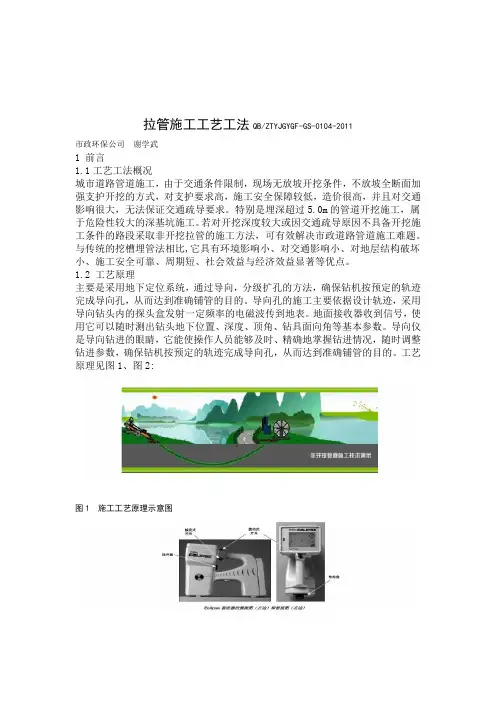

拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉管施工工艺工法QB/ZTYJGYGF-GS-0104-2011市政环保公司谢学武1 前言1.1工艺工法概况城市道路管道施工，由于交通条件限制，现场无放坡开挖条件，不放坡全断面加强支护开挖的方式，对支护要求高，施工安全保障较低，造价很高，并且对交通影响很大，无法保证交通疏导要求。
特别是埋深超过5.0m的管道开挖施工，属于危险性较大的深基坑施工。
若对开挖深度较大或因交通疏导原因不具备开挖施工条件的路段采取非开挖拉管的施工方法，可有效解决市政道路管道施工难题。
与传统的"挖槽埋管法"相比,它具有环境影响小、对交通影响小、对地层结构破坏小、施工安全可靠、周期短、社会效益与经济效益显著等优点。
1.2 工艺原理主要是采用地下定位系统，通过导向，分级扩孔的方法，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
导向孔的施工主要依据设计轨迹，采用导向钻头内的探头盒发射一定频率的电磁波传到地表。
地面接收器收到信号，使用它可以随时测出钻头地下位置、深度、顶角、钻具面向角等基本参数。
导向仪是导向钻进的眼睛，它能使操作人员能够及时、精确地掌握钻进情况，随时调整钻进参数，确保钻机按预定的轨迹完成导向孔，从而达到准确铺管的目的。
工艺原理见图1、图2:图1 施工工艺原理示意图图2 监控装置示意图2 工艺工法特点非开挖拉管施工的优点，回避了开挖施工中存在的对交通、周边建筑及地下管线影响大，路面、房屋等需要大面积拆除并恢复而导致的资源浪费，并且施工周期短，可有效避免埋深4m以上沟槽开挖施工时的塌方等问题，从而避免了作业人员的施工安全等问题，缺点方面，对拉管管材的质量要求高，要求环刚度在12.5KN/M2以上的管材，从而使大于DN8OO以上的大管径管道管材目前还无法保证此环刚度而不具备拉管施工条件。
另外，拉管施工将产生大量泥浆的需要处理，文明施工及环保方面要求很高，并且其施工费用相对开挖施工费用相对较高。
3 适用范围天然气、给排水管等输送介质为液体或气体、管径φ80－φ1219的钢管和PE管等。
4 主要引用标准《给水排水管道工程施工及验收规范》（GB50268）、《顶管施工技术》（人民交通出版社）《输油管道工程设计规范》(GB50253)、《油气输送管道穿越工程施工规范》(GB50424)、《埋地聚乙烯排水管管道工程技术规程》（CECS164）、《钢质管道焊接及验收》(SY/T4103)、《油气长输管道工程施工及验收规范》(GB50369)、《管道下向焊接工艺规程》(SY/T4071)、《石油天然气工业输送钢管交货技术条件第二部分：B 级钢管》(GB/T9711.2)、《水平定向钻进技术规范》（中国非开挖协会）。
5 施工方法根据设计轴线位置及管道埋深，在施工范围内通过现场调查、查阅资料、探测等手段调查清楚地下管线的分布情况后进行钻孔曲线设计，通过导向、分级扩孔后将焊接连通的管道一次性拖拉至孔内，然后进行后续的检查井等施工。
6 工艺流程及操作要点 6.1 施工工艺流程施工工艺流程见图3：钻机移位泥浆配置管头分离现场泥浆处理反向拖拉管材钻机就位试 钻反向扩孔钻导向孔钻孔曲线设计基坑开挖地下管线探测测量放线图3 施工工艺流程图6.2 操作要点6.2.1 测量放线按设计轴线，结合坐标定位与相对定位法，将管道轴线标示与既有的路面等设施上。
6.2.2 地下管线的探测在施工范围内通过现场调查、查阅资料、探测等手段调查清楚地下管线的分布情况。
6.2.3 钻孔曲线设计： 1 钻孔曲线设计：1）满足规范要求的最小曲率半径。
即：R=1500D 。
2）满足穿越公路和河流安全规范要求；3）选择最佳主力穿越层位。
综合考虑入土角、出土角、曲率半径等因素，根据本工程综合考虑以上因素，确定导向轨迹。
4）定向钻孔轨迹线段由造斜直线段、曲线段、水平直线段（与管道排水坡度一致）等组成，为保证水平直线段精度要求，造斜段水平距离L 可按图4计算确定。
002H H D =-()()()()()02sin sin 2sin /cos 2cos L A H A a a na tg na A a coa a na ⎡⎤=+-+++⎣⎦++++N 取值在3～5范围。
图4 定向钻孔轨迹计算示意图5）入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，至少应有一根钻杆长度达到管道直线段坡度要求。
6）入土角不宜超过10°，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过20°。
7）相邻两节钻杆允许转向角根据土质条件，钻杆长度、材料等因素确定，土质越软，а角越小，а角的取值一般在1.5°～3.0°。
2 回拖力计算及最大拖拉长度1）管道回拖力计算按图5所示进行计算：图5 回拖力计算示意图2/4t y f y k a f P P P P D R P DLfππ=+==式中 Pt ――回拖力（KN ）Py ――扩孔钻头迎面阻力（KN ） Pf ――管周摩阻力（KN ）Dk ――扩孔钻头外径（m ），一般为管道外径1.3～1.5倍； D ――管道外径（m ）Ra ――迎面土挤压力（Kpa ）在上海地区，粘性土Ra 在50～60Kpa ；砂性土在80～100Kpa ；L ――管道长度（m ）f ――管周与土的摩擦系数（Kpa ），在上海地区，粘性土f 在0.3～0.4Kpa ，砂性土在0.5～0.7Kpa ；2）定向钻孔拖拉法施工，最大拖拉长度宜控制在表1范围内：表1 最大拖拉长度控制表采用特殊、有效的成孔及减摩措施时，最大拖拉长度可适当增加。
6.2.4 基坑开挖在拉管施工机械的前部，开挖一个可供临时储存泥浆的基坑，基坑深度在2m以内，宽度在1.5m左右，长度在8m左右即可。
6.2.5 钻机就位及试运转按施工布置图将钻机及附属配套设备安放在预定位置，进行系统连接、试运转，保证设备正常工作。
施工由4000×2000×1500的钢板箱作为地锚,必要时装满沙子提高其稳定性,将钻机前端固定在地锚箱上。
6.2.6 钻导向孔1 导向孔施工步骤：1）探头装入探头盒。
2）导向钻头连接钻杆。
3）转动钻杆测试探头发射是否正常。
4）回转钻进2m左右。
5）开始按照造斜轨迹进行钻进。
6）完成直孔段钻进。
7）按照造斜轨迹进行钻进。
8）导向孔完成。
2 导向孔施工应注意事项：1）确定管线入土点与出土点的位置和深度。
2）做好测量放线工作。
按照设计要求，做好穿越管线的测量放线工作，放线时要做好放线基准点的确认工作，并使钻机、入土点、出土点在同一直线上。
3）掌握穿越段地层特性导向孔施工前，应对穿越的地层进行分析，以掌握其工程地质特性，保证钻孔施工时技术参数的合理性。
4）导向孔施工时，要保证导航员与钻机操作人员的协调一致。
5）导向孔钻进时，要随时掌握导向孔实际轨迹线，以使导向孔轨迹与设计轨迹之间偏差在设计要求的范围内，发现偏差超标要及时纠正。
6）合理使用泥浆作冲洗液，确保钻孔成型及钻具的安全。
7）选用优质的碱性电池，保证导向仪有足够的工作时间，确保导向孔施工时一次性完成（见图6、图7、图8、图9）。
图6导向钻头入土图7 导向图8 导向完成图9 钻头分离6.2.7 反向扩孔1 施工步骤1）卸下导向钻头，换上反扩钻头及分动器。
2）分动器后连接钻杆。
3）扩孔。
4）反扩钻头到达钻头工作坑后卸下反扩钻头及分动器，将前后钻杆连接起来。
5）按照扩孔级次重复施工步骤，直至最终孔径2 扩孔分级实施扩孔，故预扩孔施工最终扩孔寸径比设计要求大一级扩孔，清孔，例：φ250mm、φ350mm、φ450mm、φ550mm、φ650mm、φ750mm、φ850mm。
最终扩孔直径保证≥1.5倍的铺管直径，确保管线铺设通道通畅（见图10、图11、图12、图13、图14、图15）。
图10 安装扩孔器图11 扩孔拉进（小管径、大管径需要提前分级扩孔）图12 扩孔钻进、拖管图13 扩孔钻进、拖管曲线图14 扩孔、拖管到达接收坑图15 扩孔头分离6.2.8 反向拖拉管材管道组焊完成，扩孔器清孔后，根据回拖力、扭矩的大小决定管道回拖．施工时记录回拖中的扭矩、拖力、泥浆流量、回拖速度等数值，回拖数据时实报告。
回拖力计算公式Ｆ拉＝ΠL2 f[(D2 /4)γ泥– 7.85δ1（D-δ1）]+k粘ΠDL2式中: Ｆ拉——计算的拉力（t）；L2——穿越管段的长度（m）；f——摩擦系数，0.1-0.3；D——管子直径（m）；γ泥——泥浆的密度（t/m3）;δ1——管子的壁厚（m）；k粘——粘滞系数，0.01-0.03按照施工规范的要求，钻机应选择最大回拖力为理论回拖力1.5-3.0倍，可以完全满足施工要求（见图16）。
图16 造斜段拉杆收回（施工完成）6.2.9 现场泥浆配置及处理1 泥浆材料用量根据一般土质情况，确定泥浆配制方案，实施泥浆开钻，开钻前配制好优质泥浆。
泥浆在定向穿越中起关键作用，需要针对不同的地层采用不同的泥浆，若地质情况复杂，则对泥浆要求比较高，为了对付不同的情况，需要将采取以下措施：1）将施工用水存入水罐，在水中加入纯碱，加速粘土颗粒分散,提高水的PH值；2）按照事先确定好的泥浆配比用一级膨润土加上泥浆添加剂，配出合乎要求的泥浆。
3）根据不同的地质条件，和不同的施工工序,确定加入不同的添加剂。
4）为了确保泥浆的性能，使膨润土有足够的水化时间，在用量不能改变的情况下，将采取增加泥浆储存罐的数量。
5）废泥浆的处理：在焊接场地挖一个废浆收集池，收集废泥浆，经沉淀之后处理；在钻机场地也挖一个的泥浆回收池，泥浆经过回收池沉淀后，再经过泥浆回收系统回收；回收不了的泥浆排送到指定的地方。
2 泥浆在各个施工阶段的配制方法：这些泥浆配制方案都是针对一般土质得出的，若地质条件改变，其配制方案也随之改变：1）钻导向孔阶段要求尽可能将孔内的物质携带出孔外，同时维持孔壁稳定较长的时间，保持孔内泥浆面,减少阻力,其基本配方是：7—8%预水化膨润土+0.2—0.4%增添剂+0.3%降滤失剂+0.2%固体润滑剂。
两端砂层加0.2%单项压力封闭剂2）预扩孔阶段要求泥浆一定的动切力和良好的流动性,提高泥浆携带能力，其基本配方为：7—8%预水化钠基膨润土+0.2—0.4%提粘剂+0.2%降滤失剂+0.2-0.3%泥浆流变剂。
3）扩孔回拖阶段要求泥浆具有很好的护壁、携带能力；同时还有很好的润滑能力，减少摩阻；其基本配方如下：7—8%预水化钠基膨润土+0.2—0.3%提粘剂+0.3%降滤失剂+0.4—0.6%的润滑剂（RT—988）+0.2-0.3%泥浆流变剂。
3 泥浆排放施工时废浆的排放必须符合文明施工要求，采用泥浆排放车，随时处理施工中产生的泥浆。
