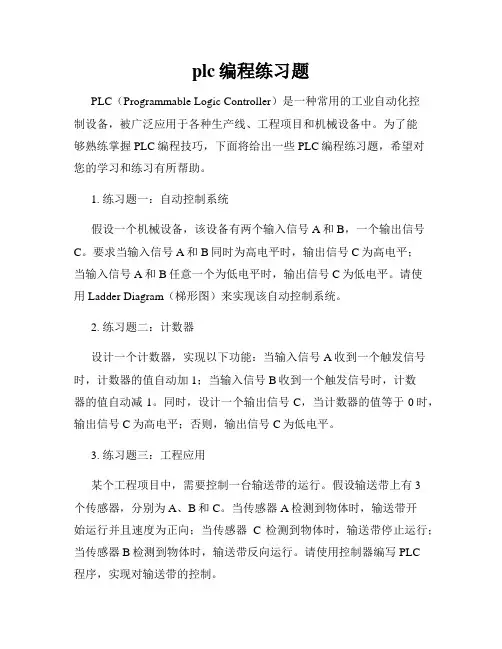

plc编程练习题PLC(Programmable Logic Controller)是一种常用的工业自动化控制设备,被广泛应用于各种生产线、工程项目和机械设备中。

为了能够熟练掌握PLC编程技巧,下面将给出一些PLC编程练习题,希望对您的学习和练习有所帮助。

1. 练习题一:自动控制系统假设一个机械设备,该设备有两个输入信号A和B,一个输出信号C。

要求当输入信号A和B同时为高电平时,输出信号C为高电平;当输入信号A和B任意一个为低电平时,输出信号C为低电平。

请使用Ladder Diagram(梯形图)来实现该自动控制系统。

2. 练习题二:计数器设计一个计数器,实现以下功能:当输入信号A收到一个触发信号时,计数器的值自动加1;当输入信号B收到一个触发信号时,计数器的值自动减1。

同时,设计一个输出信号C,当计数器的值等于0时,输出信号C为高电平;否则,输出信号C为低电平。

3. 练习题三:工程应用某个工程项目中,需要控制一台输送带的运行。

假设输送带上有3个传感器,分别为A、B和C。

当传感器A检测到物体时,输送带开始运行并且速度为正向;当传感器C检测到物体时,输送带停止运行;当传感器B检测到物体时,输送带反向运行。

请使用控制器编写PLC程序,实现对输送带的控制。

4. 练习题四:模拟量处理某个工业过程中,需要对温度进行控制。

系统读取温度传感器的模拟量信号,并进行处理后输出控制信号,控制加热元件的加热功率。

要求当温度升高至一定阈值时,减小加热元件的功率;当温度降低至一定阈值时,增大加热元件的功率。

请使用PLC编写程序,实现对模拟量信号的处理,并输出相应的控制信号。

5. 练习题五:定时器和计时器设计一个循环定时器,每隔一段时间(T1)触发一次,并且在触发时输出一个脉冲信号(输出高电平1s)。

设计一个计时器,从0开始计时,当累计时间达到一定值(T2)时,输出一个脉冲信号(输出高电平2s)。

请使用PLC编写程序,实现对定时器和计时器的控制。

作业3(PLC练习题)

作业3(PLC练习题)

一、填空1、PLC的软件系统可分为系统程序和 ______________ 两大部分。

2、PLC的输入电路采用 ________________ 隔离方式。

3、当CPU对全部用户程序执行结束后,进入到__________________阶段,PLC将所有输出映像寄存器的状态同时送到输出锁存器中,再由输出锁存器经输出端子去驱动各输出继电器所带的负载。

4、当PLC进入程序运行状态时,PLC工作于独特的 ________________ 工作方式。

5、PLC在输入采样阶段,PLC按顺序逐个采集所有输入端子上的信号,并将顺序读取的全部输入信号写入到 ______________________ 中。

6、PLC的输出接口电路有__________、______________ 和__________________ 三种类型。

7、FX2N系列PLC的指令系统有____________、__________________、_________________ 和 ___________四种形式。

8、当PLC进入程序运行状态时,PLC工作于独特的循环周期扫描工作方式,每个扫描周期分为_________、_________和____________3个阶段。

9、型号为FX2N-32MR的PLC,它表示的含义包括如下几部分:它是( 单元,内部包括、、输入输出口及;其输入输出总点数为点,其中输入点数为点,输出点数为点;其输出类型为。

10、采用FX2N系列PLC对多重输出电路编程时,要采用进栈、读栈和出栈指令,其指令助记符分别为、和,其中和指令必须成对出现,而且这些栈操作指令连续使用应少于( 次。

11、PLC的输出指令OUT是对继电器的进行驱动的指令,但它不能用于。

12、PLC开关量输出接口按PLC机内使用的器件可以分为型、(型和型。

输出接口本身都不带电源,在考虑外驱动电源时,需要考虑输出器件的类型,型的输出接口可用于交流和直流两种电源,型的输出接口只适用于直流驱动的场合,而型的输出接口只适用于交流驱动的场合。
