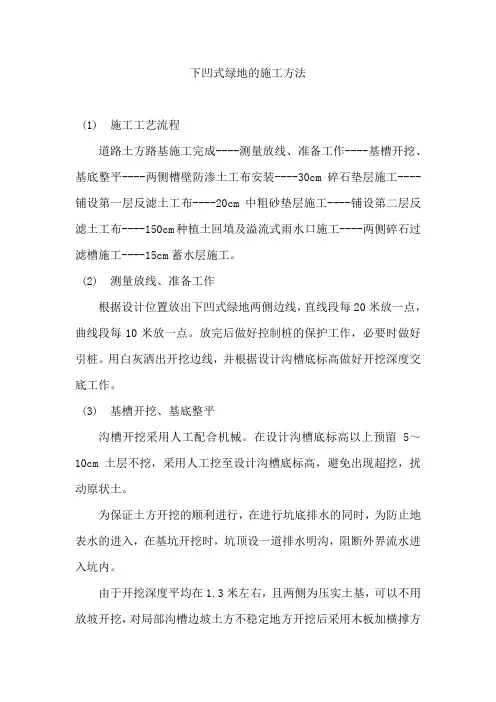

下凹式绿地的施工方法

下凹式绿地的施工方法

(1)施工工艺流程

道路土方路基施工完成----测量放线、准备工作----基槽开挖、基底整平----两侧槽壁防渗土工布安装----30cm碎石垫层施工----铺设第一层反滤土工布----20cm中粗砂垫层施工----铺设第二层反滤土工布----150cm种植土回填及溢流式雨水口施工----两侧碎石过滤槽施工----15cm蓄水层施工。

(2)测量放线、准备工作

根据设计位置放出下凹式绿地两侧边线，直线段每20米放一点，曲线段每10米放一点。放完后做好控制桩的保护工作，必要时做好引桩。用白灰洒出开挖边线，并根据设计沟槽底标高做好开挖深度交底工作。

(3)基槽开挖、基底整平

沟槽开挖采用人工配合机械。在设计沟槽底标高以上预留5～10cm土层不挖，采用人工挖至设计沟槽底标高，避免出现超挖，扰动原状土。

为保证土方开挖的顺利进行，在进行坑底排水的同时，为防止地表水的进入，在基坑开挖时，坑顶设一道排水明沟，阻断外界流水进入坑内。

由于开挖深度平均在1.3米左右，且两侧为压实土基，可以不用放坡开挖，对局部沟槽边坡土方不稳定地方开挖后采用木板加横撑方

式及时支护。堆土距离沟槽边不小于0.8米，堆土高度不大于1.5米，做好沟槽边坡的现场监测，沟槽要预留安全通道，做好各种安全警示标志，并做好周边防护，防护高度1.5m，每50米设置安全爬梯一个，安全爬梯采用钢管搭设，宽度80cm，间距40cm，固定于沟槽边上。

(4)防渗土工布安装

①材料特点及要求

本工程采用防渗土工布，作为防渗膜的保护层材料和过滤排水材料。防渗保护层材料的质量直接关系到工程的质量。防渗土工布具有良好的力学功能，透水性好，并能抗腐蚀，抗老化，具有隔离、反滤、排水、保护、稳固、加筋等功能，能适应不同基层，能抵抗施工外力破坏，蠕变小，长期荷载下仍能保持原有的功能。

防渗土工布采用一布一膜 300g/㎡防渗土工布，施工前对于采用的防渗土工布的主要物理与技术性能进行抽查复验，抽样数量每批不少于一次。其物理力学性能符合单位面积质量要求。防渗土工布进场后存放在通风遮光的仓库内，严禁暴露日晒。

防渗土工布材料外观质量参照标准：材料颜色均为黑色；材料表面无明显的水纹、云雾和机械划痕；材料无孔洞、气泡和薄点现象；切口应平直，无明显锯齿现象；不得有接头和断头出现。

防渗土工布材料外观质量应逐卷检验，每卷防渗土工布不得出现孔洞和破损。

②槽壁清整要求

a.基层表面必须平整。不应有树根、瓦砾、石子、钢筋头、

玻璃屑。

b.基底表面干燥。

c.在防渗土工布安装之前，要得到监理工程师的同意。

③铺设方法

a.防渗土工布材料自重较大,宜采用铲运机搬运、铺设。

b.防渗土工布接缝须与道路中线平行。

c.损坏和修补须满足以下技术要求：

⏹用来补洞或补裂缝的补丁材料需和防渗土工布材质一致。

⏹补丁应延伸到受损防渗土工布范围外至少 30 厘米。

⏹防渗土工布安装完毕后，应对施工表面进行检查，对可能穿刺防渗土工布的物体清理掉。

⏹所有外露的防渗土工布边缘必须立刻用沙袋或者其他重物压紧，以防止防渗土工布被风吹或被拉出周边锚固沟。防渗土工布不能在大风的天气情况下展开，以防止被风吹起。

⏹防渗土工布的铺设方式必须保证与槽壁直接接触，排除褶皱。

⏹防渗土工布的设备必须要得以监理工程师的批准才能使用，不允许使用没有保护的剃刀或者“快速刀”。

⏹铺设防渗土工布时尽量减少防渗土工布在地基上的拖拉，以免引起防渗土工布与地面接触面的损坏。

④搭接

a.防渗土工布的搭接方式重叠搭接。

b.搭接时要注意防渗土工布完全覆盖在槽壁面上没有空隙。

⑤工艺要求

a.防渗土工布施工前应检查槽壁,槽壁层应平整，无石子树根及其他尖锐物。

b.防渗土工布在搬运和施工过程中要尽量避免震动和冲击，最好一次到位。

c.铺设防渗土工布时防渗膜朝上。

⑥破损修补

a.防渗土工布外表面土工织物的破损，应采用土工织物补丁覆于

b.我们将协同监理工程师检查全部的防渗土工布片和接缝。有缺陷的防渗土工布片和接缝在防渗土工布上清楚的标出，及时做出修补。

⑦防渗土工布材料的包装、运输及贮存

a.产品以卷为包装单位，且有完整明显的产品标志。

b.吊装防渗土工布时，采用尼龙绳等柔性绳带，不得使用钢丝绳等直接吊装，绝对禁止野蛮吊装。防渗膜在运输过程中应避免日晒、玷污、重压、强烈碰撞和刮伤，并应保持包装完好无损。

c.防渗土工布应存放在干燥、阴凉、清洁的库房内，远离热源和化学药品，贮存期限从生产之日起不超过一年。

d.材料贮存场须配备必要的防火设施。

⑧注意事项

a.防渗土工布室外铺设施工宜在气温5℃～40℃之间，风力4 级以下并无雨、无雪天气进行。

b.防渗土工布裁切之前，应该先丈量其相关尺寸，然后按实际裁切，并逐片编号并作记录。

c.膜与膜之间接缝的搭接宽度不小于100毫米，通常应使接缝排列方向平行纵坡度线。

d.防渗土工布在铺设中，应避免产生人为的折皱。

e.防渗土工布施工现场的所有人员都不能抽烟，不得穿带铁钉的鞋或高跟硬底鞋到膜面上行走，不允许从事有可能破坏防渗膜的一切活动。

f.防渗土工布应自然松弛，与支持层帖实，不应拆褶、悬空。

g.铺膜过程中应随时检查膜的外观有无破损、水纹、麻点、孔眼和折痕等缺陷，发现不合格产品应及时进行更换。

(5)碎石垫层及中粗砂垫层施工

①材料要求

碎石应用质地紧韧、耐磨、具有一定级配的透水性良好的材料，如破碎花岗岩或石灰岩。软硬不同的材料不得掺合使用，不允许使用同粒径碎石、山皮石、风化石子及不稳定矿渣。碎石应为多棱角块体、清洁无土、不含石粉及风化杂质。中粗砂规格及质量需符合设计及规范要求，含泥量不超过5%。

②作业条件：

a.设置控制铺筑厚度的标志，如标高桩，在基坑的边坡上钉
