低压母线铜排载流量工程近似计算方法
（完整版）铜排载流量计算表及母线槽铜排规格
（完整版）铜排载流量计算表及母线槽铜排规格矩形母排载流量计算法
1、40°时铜排载流量=排宽*厚度系数：E(排厚：D)
此表是根据lyq137********的建议和进⼀步核算,将原厚度系数分别加了0.5,更加接近。
例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A
2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温
度）；
例: 100*18.5=1850A*1.58=2940A
3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）；
4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不
推荐此类选择；
⼆、环境温度对铜排载流量的影响:
【40°】时的铜排=【25°】时的铜排的0.85
【40°】时的铜排=【40°】时的铝排的1.3
三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284
母线槽铜排规格。
铜排载流量计算方法
铜排载流量计算法铜排载流量计算法分享]铜排载流量计算法(转贴)铜排载流量计算法简易记住任何规格的矩形母排的载流量b",<GX h+矩形母线载流量：k2 & (- @40℃时铜排载流量=排宽*厚度系数NX Ik O排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: ; qpz;Eiha[12-20，10-18，8-16，6-14，5-13，4-12] . , rgIuX双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）, f )"/ G`73层铜排[40℃]=2单层铜排[40℃] ` zI~a*t^=4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )cQm ^x铜排[40℃]= 铜排[25℃]*0.85 h&G/ 35_f铝排[40℃]= 铜排[40℃]/1.3 8pq: b<S例如求ＴＭＹ100*10载流量为：pX*> fz2!单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；1y x7BQ={双层：２（ＴＭＹ１００*１０）的载流量为：1nq $%pU M １８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；=%// D三层：３（ＴＭＹ１００*１０）的载流量为：DrB"we+?１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］\d. G W9FV以上所有计算均精确到与手册数据相当接近。
铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²）1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263 三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A）50 63 80 100 125 160 200 250 300 400 500 60。
母线铜排载流量计算
母线铜排载流量计算首先，母线的材质对铜排载流量有直接影响。
常用的母线材料有纯铜和铝合金。
纯铜的导电性能较好，因此相同尺寸下的铜排能够通过更大的电流；而铝合金的密度较低，重量轻，价格也相对较低，适用于一些轻载流量的应用。
其次，母线的截面积也是决定铜排载流量的重要因素。
母线的截面积越大，其承载电流的能力就越强。
计算铜排的截面积时，可以使用以下公式：截面积=(w*d)/1000，其中w和d分别代表铜排的宽度和厚度，单位为毫米。
第三，散热条件也会对铜排的载流量产生影响。
当母线承载的电流越大时，由于电流通过铜排时会产生热量，因此过高的温度会限制其载流量。
为了确保母线正常工作，应当根据散热条件进行合理安排，如增加散热片面积、增加风冷辅助散热等。
在进行母线铜排载流量计算时，还需要考虑电流的密度。
电流密度是指单位截面积上通过的电流大小，一般用A/mm²表示。
电流密度的取值范围因不同的应用而异。
在常见的低压开关柜中，电流密度一般在1.5-2.5A/mm²之间。
通过电流密度和母线的截面积，可以确定母线的最大承载电流。
此外，需要根据具体情况对母线的短时和长时载流能力进行评估。
短时载流能力是指母线在短时间内能够承受的最大电流大小，一般用于短时间过载或故障情况下。
长时载流能力是指母线在长时间内能够承受的额定电流大小，通常应符合设备或系统的设计要求。
总结起来，计算母线铜排载流量需要综合考虑材质、截面积、散热条件等因素。
只有在合理选择材料和截面积的基础上，并根据具体的工作条件来决定散热措施，才能保证母线的正常工作和安全运行。
低压铜母排计算
低压铜母排计算一、低压铜母排的定义和特点低压铜母排是一种用于电力系统中的导电装置，由多根铜导线通过连接件连接而成。
它具有导电性能好、散热性能优良、安装方便等特点，广泛应用于低压配电系统中。
二、低压铜母排的计算方法1. 计算电流负载：首先需要确定低压铜母排所承载的电流负载。
电流负载可以根据所连接设备的额定电流之和来计算。
例如，若所连接的设备额定电流之和为1000A，则低压铜母排的电流负载为1000A。
2. 计算导体截面积：根据电流负载和导体所允许的电流密度，可以计算出所需的导体截面积。
一般来说，低压铜母排的导体截面积要满足以下公式：导体截面积 = 电流负载 / 电流密度其中，电流密度是一个经验值，通常在150A/mm²到250A/mm²之间。
3. 计算铜母排尺寸：根据导体截面积，可以计算出低压铜母排的尺寸。
一般情况下，低压铜母排采用矩形截面，尺寸可以根据以下公式计算：铜母排宽度 = 导体截面积 / 铜母排高度4. 考虑温升：在计算低压铜母排尺寸时，还需要考虑导体的温升情况。
导体在通过电流时会产生热量，如果导体温度过高会影响导电性能和安全性。
因此，需要根据导体材料的温升系数和允许的温升值来计算尺寸。
具体计算方法可以参考相关标准或手册。
5. 考虑电阻和电压降：低压铜母排的导体存在一定的电阻，通过电流时会有一定的电压降。
在设计时需要考虑电阻和电压降对系统的影响，确保系统正常运行。
三、低压铜母排的应用范围低压铜母排广泛应用于低压配电系统中。
它可以连接变压器、开关柜、配电盘等设备，用于输送电能和分配电流。
由于其导电性能好、散热性能优良，能够满足不同负载条件下的要求，因此在电力系统中得到了广泛应用。
四、低压铜母排的优势和局限性1. 优势：(1) 导电性能好：铜母排由优质的铜材制成，导电性能好，可以有效减小电阻和电压降。
(2) 散热性能优良：铜母排的导体截面大，散热面积大，可以有效散发热量，保持导体温度稳定。

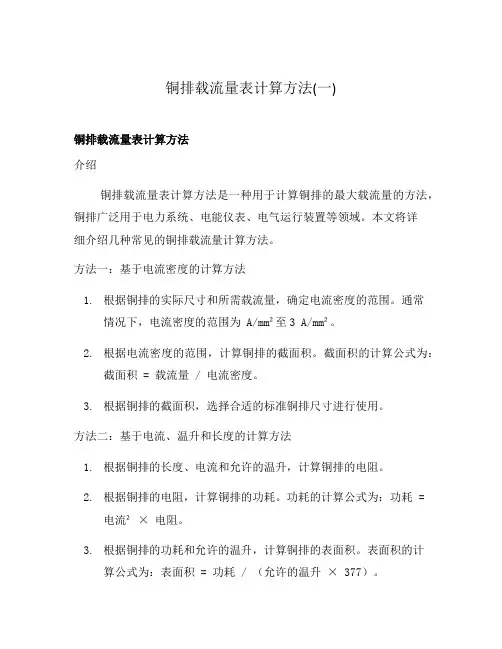

铜排载流量表计算方法(一)
铜排载流量表计算方法(一)铜排载流量表计算方法介绍铜排载流量表计算方法是一种用于计算铜排的最大载流量的方法，铜排广泛用于电力系统、电能仪表、电气运行装置等领域。
本文将详细介绍几种常见的铜排载流量计算方法。
方法一：基于电流密度的计算方法1.根据铜排的实际尺寸和所需载流量，确定电流密度的范围。
通常情况下，电流密度的范围为A/mm²至3 A/mm²。
2.根据电流密度的范围，计算铜排的截面积。
截面积的计算公式为：截面积 = 载流量 / 电流密度。
3.根据铜排的截面积，选择合适的标准铜排尺寸进行使用。
方法二：基于电流、温升和长度的计算方法1.根据铜排的长度、电流和允许的温升，计算铜排的电阻。
2.根据铜排的电阻，计算铜排的功耗。
功耗的计算公式为：功耗 =电流² × 电阻。
3.根据铜排的功耗和允许的温升，计算铜排的表面积。
表面积的计算公式为：表面积 = 功耗 / （允许的温升× 377）。
4.根据铜排的表面积和所需载流量，选择合适的标准铜排尺寸进行使用。
方法三：基于电阻损耗的计算方法1.确定铜排的长度、宽度和厚度。
2.通过铜排的几何尺寸和电阻率，计算铜排的电阻。
电阻的计算公式为：电阻 = 电阻率× 长度 / （宽度× 厚度）。
3.根据铜排的电阻和载流量，计算电阻损耗。
电阻损耗的计算公式为：损耗 = 电阻× 载流量²。
4.根据铜排的电阻损耗和允许的温升，选择合适的标准铜排尺寸进行使用。
方法四：基于电流、长度和电压降的计算方法1.根据铜排的长度、电流和电压降的限制，计算铜排的电阻。
2.根据铜排的电阻和电流，计算铜排的功耗。
功耗的计算公式为：功耗 = 电流² × 电阻。
3.根据铜排的功耗和电压降的限制，计算铜排的表面积。
表面积的计算公式为：表面积 = 功耗 / （电压降× 377）。
4.根据铜排的表面积和所需载流量，选择合适的标准铜排尺寸进行使用。
铜母排载流量计算
单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表一、矩形铜排铜母排截面25℃ 35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流（A）50 63 80 100 125 160 200 250 300 400 500 600。
铜排标准及载流量计算
圆角圆边全圆边省略B Q 软态硬态R Y其中含银TM -TH11M 0.08-0.15TH12M 0.16-0.25r 0.5a 0.81.21.63.2r 0.25a r 0.5a 计算时，20℃时铜和铜合金母线的参数如下g/cm 3℃-1℃-1234.45234.45=1/0.00393-20℃-1242.47电阻的温度系数，是指当温度每升高一度时，电阻增大的百分数。
例如，铂的温度系数是0.00374/℃。
它是一个百分数。
在20℃时，一个1000欧的铂电阻，当温度升高到21℃时，它的电阻将变为1003.74欧。
实际上，在电工书上给出的是“电阻率温度系数”，因为我们知道，一段电阻线的电阻由四个因素决定：1、电阻线的长度；2、电阻线的横截面积；3、材料；4、温度。
前三个因素是自身因素，第四个因素是外界因素。
电阻率温度系数就是这第四个因素的作用大小。
实验证明，绝大多数金属材料的电阻率温度系数都约等于千分之4左右，少数金属材料的电阻率温度系数极小，就成为制造精密电阻的选材，例如：康铜、锰铜等。
242.47=1/0.00381-200.017094017=1/58.5ρ75 Ω·mm 2/m 0.020*******.021*******.0170940170.020780962TMY 、THMY 0.0172410.01777ρ20 Ω·mm 2/m TMR 、THMR TMY 、THMY 0.003930.00381电阻温度系数(20℃时)a ×b-0.214a20.0000178.89密度线膨胀系数a截面a ×b-0.0684a 225＜a a截面TMR 、THMR a ×b-0.858r 2全圆边a截面圆边二类银铜合金母线化学成分%铜加银不小于99.9099.90a ≤2.82.8＜a ≤4.754.75＜a ≤12.5圆角GB/T 5585.1-2005 电工用铜、铝及其合金母线第1部分：铜和铜合金母线按截面形状分按状态分12.5＜a ≤2599.90型号名称铜母线一类银铜合金母线化学成分名称单位计算按允许温升计铜排厚δmm 6铜排宽h mm 80宽厚比h/δ13.33333额定频率f Hz 50工作温度下R 100Ω0.004578100m 长导体在工作温度下的直流电阻工作温度℃9070℃电阻率Ω·mm 2/m0.021974(f/R 100)^0.5104.5088集肤效应kf(查图) 1.054按保定变压器手册P367载流量IA 29001565.481976热损耗功率P=kf*I^2*R W 40578.9711825综合传热系数k12.5100m 有效散热面积S=2*(h+δ)*100*10^(-3)m 217.2温升τ=P/S/k K188.739455环境温度35根据《高低压电器速查速算手册》-方大千等编允许温度θ12025303540455090 1.13 1.09 1.04 1.000.950.900.8580 1.15 1.11 1.05 1.000.940.880.8270 1.20 1.13 1.07 1.000.930.850.7665 1.22 1.15 1.08 1.000.910.820.7160 1.26 1.18 1.10 1.000.890.770.63501.41 1.29 1.15 1.000.820.580.00排厚mm 排宽mm 面积mm 2周长mm 推算θ2=35表θ2=35推算θ2=40推算θ2=45表θ2=35推算θ2=45表θ2=35推算θ2=4531545361851851711563206046241242223204325755629830027525143012068415420384350440160885455505044604502001086766255704602401288067456805402009061761557052155025011076275570564456030013090890084076758040017011991109101262012052363336306630180725234844426402409268363257765030011284384078071266036013210029909278461530129319701664680480172132113001222111618601571239020196100600212163915901517138521701833279023578604801361174116010879921900160524602079880640176154314901428130323001943297025108100800216191118301768161426902273346029248120960256227921102109192529902527382032281060600140133213001233112522501901290024501080800180174416701614147427302307351029661010010002202156203019951822318026874090345610120120026025672330237621693610305145803870单片载流量AK=((θ1-θ2)/(θ1-35))^0.5环境温度θ2二片三片铜排截流量按θ1=70(表数据摘自新编电工实用手册)铜排尺寸。
铜排标准及载流量计算
圆角圆边全圆边省略B Q 软态硬态R Y其中含银TM -TH11M 0.08-0.15TH12M 0.16-0.25r 0.5a 0.81.21.63.2r 0.25a r 0.5a 计算时，20℃时铜和铜合金母线的参数如下g/cm 3℃-1℃-1234.45234.45=1/0.00393-20℃-1242.47电阻的温度系数，是指当温度每升高一度时，电阻增大的百分数。
例如，铂的温度系数是0.00374/℃。
它是一个百分数。
在20℃时，一个1000欧的铂电阻，当温度升高到21℃时，它的电阻将变为1003.74欧。
实际上，在电工书上给出的是“电阻率温度系数”，因为我们知道，一段电阻线的电阻由四个因素决定：1、电阻线的长度；2、电阻线的横截面积；3、材料；4、温度。
前三个因素是自身因素，第四个因素是外界因素。
电阻率温度系数就是这第四个因素的作用大小。
实验证明，绝大多数金属材料的电阻率温度系数都约等于千分之4左右，少数金属材料的电阻率温度系数极小，就成为制造精密电阻的选材，例如：康铜、锰铜等。
242.47=1/0.00381-200.017094017=1/58.5ρ75 Ω·mm 2/m 0.020*******.021*******.0170940170.020780962TMY 、THMY 0.0172410.01777ρ20 Ω·mm 2/m TMR 、THMR TMY 、THMY 0.003930.00381电阻温度系数(20℃时)a ×b-0.214a20.0000178.89密度线膨胀系数a截面a ×b-0.0684a 225＜a a截面TMR 、THMR a ×b-0.858r 2全圆边a截面圆边二类银铜合金母线化学成分%铜加银不小于99.9099.90a ≤2.82.8＜a ≤4.754.75＜a ≤12.5圆角GB/T 5585.1-2005 电工用铜、铝及其合金母线第1部分：铜和铜合金母线按截面形状分按状态分12.5＜a ≤2599.90型号名称铜母线一类银铜合金母线化学成分名称单位计算按允许温升计铜排厚δmm 6铜排宽h mm 80宽厚比h/δ13.33333额定频率f Hz 50工作温度下R 100Ω0.004578100m 长导体在工作温度下的直流电阻工作温度℃9070℃电阻率Ω·mm 2/m0.021974(f/R 100)^0.5104.5088集肤效应kf(查图) 1.054按保定变压器手册P367载流量IA 29001565.481976热损耗功率P=kf*I^2*R W 40578.9711825综合传热系数k12.5100m 有效散热面积S=2*(h+δ)*100*10^(-3)m 217.2温升τ=P/S/k K188.739455环境温度35根据《高低压电器速查速算手册》-方大千等编允许温度θ12025303540455090 1.13 1.09 1.04 1.000.950.900.8580 1.15 1.11 1.05 1.000.940.880.8270 1.20 1.13 1.07 1.000.930.850.7665 1.22 1.15 1.08 1.000.910.820.7160 1.26 1.18 1.10 1.000.890.770.63501.41 1.29 1.15 1.000.820.580.00排厚mm 排宽mm 面积mm 2周长mm 推算θ2=35表θ2=35推算θ2=40推算θ2=45表θ2=35推算θ2=45表θ2=35推算θ2=4531545361851851711563206046241242223204325755629830027525143012068415420384350440160885455505044604502001086766255704602401288067456805402009061761557052155025011076275570564456030013090890084076758040017011991109101262012052363336306630180725234844426402409268363257765030011284384078071266036013210029909278461530129319701664680480172132113001222111618601571239020196100600212163915901517138521701833279023578604801361174116010879921900160524602079880640176154314901428130323001943297025108100800216191118301768161426902273346029248120960256227921102109192529902527382032281060600140133213001233112522501901290024501080800180174416701614147427302307351029661010010002202156203019951822318026874090345610120120026025672330237621693610305145803870单片载流量AK=((θ1-θ2)/(θ1-35))^0.5环境温度θ2二片三片铜排截流量按θ1=70(表数据摘自新编电工实用手册)铜排尺寸。
低压铜排载流量
低压铜排载流量摘要：一、低压铜排简介1.低压铜排的定义2.低压铜排的应用领域二、低压铜排载流量的相关知识1.载流量的定义2.影响低压铜排载流量的因素3.提高低压铜排载流量的方法三、低压铜排载流量的计算方法1.一般计算方法2.复杂情况下计算方法四、低压铜排载流量的实际应用与案例1.实际工程中的应用2.案例分析五、低压铜排载流量的注意事项1.安全问题2.选择合适的载流量正文：低压铜排是一种广泛应用于电力系统、电气设备中的导电材料。
它具有优良的导电性能、良好的机械强度和抗腐蚀性能，被广泛应用于各种低压电气设备中。
在实际应用中，低压铜排的载流量是一个重要的参数，直接影响着设备的运行稳定性和安全性。
本文将对低压铜排的载流量进行详细介绍。
一、低压铜排简介低压铜排，顾名思义，是一种用于低压电气设备的铜制导电材料。
它由高纯度电解铜制成，具有优良的导电性能、良好的机械强度和抗腐蚀性能。
低压铜排主要用于电力系统、电气设备、自动化控制等领域。
二、低压铜排载流量的相关知识1.载流量的定义载流量是指在一定的环境条件下，导电材料在单位时间内能承受的电流大小。
低压铜排的载流量是指在给定的电压、温度、湿度等条件下，低压铜排能承受的最大电流。
2.影响低压铜排载流量的因素低压铜排的载流量受多种因素影响，如材料、截面、温度、散热条件等。
其中，材料和截面是影响载流量的主要因素。
高纯度的电解铜具有较高的导电性能，可以承受更大的载流量；而增大截面可以提高低压铜排的载流量。
3.提高低压铜排载流量的方法提高低压铜排的载流量可以从以下几个方面进行：（1）选择优质的材料：选用高纯度电解铜作为材料，可以提高低压铜排的导电性能，从而提高载流量。
（2）合理设计截面：根据实际需要，合理选择低压铜排的截面，以满足设备的载流量需求。
（3）优化散热条件：合理的散热条件有助于降低低压铜排的工作温度，从而提高载流量。
三、低压铜排载流量的计算方法1.一般计算方法低压铜排的载流量可以通过经验公式进行计算。
低压配电铜排载流量设计
低压配电铜排载流量设计一、低压配电铜排载流量的概念二、低压配电铜排载流量设计的原则1.安全性原则：设计的铜排载流量应大于系统实际负荷电流，以确保电气设备正常运行。
同时，还应考虑到故障时电流过载的情况，确保铜排能够承受短时间内较高的电流。
2.稳定性原则：铜排的截面积越大，其导电能力越强，电阻越小，电能传输的稳定性也越好。
因此，在设计中应尽量选择截面积较大的铜排，以提高电力传输的稳定性。
3.经济性原则：设计时需要考虑铜排造价及材料费用，应选择在满足安全和稳定性的前提下，尽量节约材料，减少成本。
三、低压配电铜排载流量的具体设计过程1.计算负荷电流：首先需要根据设计需求以及电气设备的功率、启动电流等参数，计算出系统的负荷电流。
负荷电流根据实际情况可能会不断调整，所以在设计中需要有一定的余量。
2.选择铜排规格：选择合适的铜排截面积，可以根据负荷电流和实际需求，查找相关铜排的载流量表格，找到能够承受负荷电流的合适铜排规格。
3.核算载流量：根据选择的铜排规格和载流量表格，核算选定铜排的实际载流量。
载流量计算公式为：载流量=铜排横截面积×密度×铜导电率。
4.检查设计是否满足安全性和稳定性原则：将计算得到的载流量与负荷电流进行对比，确保铜排载流量大于负荷电流，同时还需要确认设计是否满足安全性和稳定性的要求。
5.考虑散热和接地：设计中还需要考虑铜排的散热问题，选择合适的散热措施，以确保铜排在电流过载时不会过热。
此外，还需要对铜排进行良好的接地，以保证安全性。
6.绘制相关图纸和技术文件：最后，设计师需要根据实际设计结果，绘制详细的图纸和技术文件，以便后续的施工和安装。
低压配电铜排载流量设计是电气设计中的重要环节，合理的设计可以保证系统的电能稳定供应和设备安全运行。
在设计过程中，设计师需要根据实际需求和选定的铜排规格，进行负荷电流的计算、铜排选择和核算载流量等步骤，确保设计满足安全、稳定和经济等原则。
母线铜排载流量计算方法.
母线铜排载流量和重量计算方法估算法:1、铜排重量=长×宽×厚度×铜密度8932kg/m32、单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10 -18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 55040×5452 475 551 58850×5 556 585 721 76050×6617 650 797 84060×6731 770 940 990 60×8858 900 1101 1160 60×10960 1010 1230 1295 80×6930 1010 1195 130080×81060 1155 1361 1480 80×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×81310 1425 1674 1850100×10 1470 1595 1865 2025120×81530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10)2615 2840 3330 3620低压电容器柜一般按照（容量*单价）进行报价，不需要严格依照器件清单如：单价95元/ kvar若某台电容柜设计容量为180kvar则该柜总价=180*95=17100元因电容器柜柜体、安装方式比较简单，回路器件、控制器价格影响不大，所以，这种报价方式几乎适用于所有柜型（具体单价看当地行情，我们这里基本是95元/ kvar）1、变压器的铭牌上都标有变压器的容量和实际的额定电流。
低压母线铜排载流量工程近似计算方法
低压母线铜排载流量工程近似计算方法我折腾了好久低压母线铜排载流量工程近似计算方法，总算找到点门道。
说实话，刚接触这事儿的时候，我是一头雾水啊，完全不知道从哪儿下手。
最开始，我就查各种手册，那些手册里公式一大堆，数学符号看得我眼花缭乱。
我照着一个公式套进去计算，结果最后算出来的数据和实际工程中的情况偏差很大。
我当时就懵了，不知道问题出在哪儿呢。
后来我就想，会不会是公式里的某些系数理解错了。
比如说在计算对流散热影响的时候，那个系数我当时就没太搞明白它具体的取值范围。
我就又重新仔细看了一遍相关的理论解释，感觉好像明白了一点。
我还试过一种比较笨的方法，就是把以前类似工程的数据都找出来，然后根据那些工程的实际载流量和铜排的规格尺寸，自己琢磨一个大概的关系。
就像我们小时候找规律做数学题一样。
但是这个方法局限性很大，因为每个工程的环境条件不一样，比如有的是在室内封闭环境，有的是在室外通风比较好的环境，这些因素都会影响铜排的载流量，而我之前没考虑这么全面，所以算出来的数据还是不太准确。
后来经过反复试验和参考更多的资料，我觉得比较实用的一种近似计算方法是。
首先确定铜排的截面形状，是矩形还是圆形。
就好像我们要知道某样东西是方形的盒子还是圆形的球一样。
如果是矩形铜排，我们先计算它的截面积，这个很关键哦。
就像我们量一块长方形地的面积一样，长乘以宽嘛，对于矩形铜排就是厚度乘以宽度。
然后根据这个截面积和材料的导电率有关的一个基础载流量数值。
这个数值一般资料上有个大概范围，不过我也不太确定它是不是特别准确，但可以先拿来用用。
再考虑环境因素的修正，就像我前面说的室内室外的不同，在通风良好的室内咱们可以乘以一个左右的系数，如果是室外通风特别好的情况可以乘以左右的系数。
当然这只是我自己总结的大概数值，不是特别精确。
要是铜排的并列布置情况不一样，又有另外的系数调整。
我在这上面也吃过亏，有次我没考虑并列布置的因素，计算结果就差很多。
还有一个要注意的就是铜排的温度，温度升高的时候，载流量会下降。

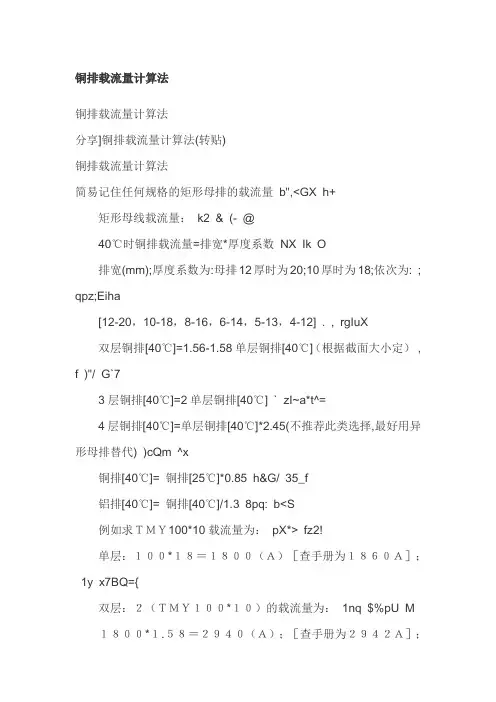

铜排载流量计算法
铜排载流量计算法(转贴)铜排载流量计算法分享]铜排载流量计算法(转贴)铜排载流量计算法简易记住任何规格的矩形母排的载流量b",<GX h+矩形母线载流量：k2 & (- @40℃时铜排载流量=排宽*厚度系数NX Ik O排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为: ;qpz;Eiha[12-20，10-18，8-16，6-14，5-13，4-12] . , rgIuX双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）,f )"/ G`73层铜排[40℃]=2单层铜排[40℃] ` zI~a*t^=4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )cQm ^x铜排[40℃]= 铜排[25℃]*0.85 h&G/ 35_f铝排[40℃]= 铜排[40℃]/1.3 8pq: b<S例如求ＴＭＹ100*10载流量为：pX*> fz2!单层：１００*１８＝１８００（Ａ）［查手册为１８６０Ａ］；1y x7BQ={双层：２（ＴＭＹ１００*１０）的载流量为：1nq $%pU M１８００*１.５８＝２９４０（Ａ）；［查手册为２９４２Ａ］；=%// D三层：３（ＴＭＹ１００*１０）的载流量为：DrB"we+?１８６０*２＝３７２０（Ａ）［查手册为３７８０Ａ］\d. GW9FV以上所有计算均精确到与手册数据相当接近。
铜排的载流量表一、矩形铜排铜母排截面25℃35℃平放（A）竖放（A）平放（A）竖放（A）15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 76050×6 617 650 797 84060×6 731 770 940 99060×8 858 900 1101 116060×10 960 1010 1230 129580×6 930 1010 1195 130080×8 1060 1155 1361 148080×10 1190 1295 1531 1665100×6 1160 1260 1557 1592100×8 1310 1425 1674 1850100×10 1470 1595 1865 2025120×8 1530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 16002(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10) 2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10) 2615 2840 3330 3620二、铜导线载流量(35℃)截面（mm²） 1 1.5 2.5 4 6 10 16 25 35 50 70 95载流量（A）10 13 17 23 30 45 85 110 136 170 216 263三、抽屉柜抽屉导线选用标准截面（mm²）10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3电流（A）50 63 80 100 125 160 200 250 300 400 500 601、TMY-60×6铜排截面积S=60×6=360mm2=3.6cm22、每米体积V=100cm×3.6cm2=360cm33、每米重量W=V×p=360×8.9=3204g=3.204kg4、2008年6月铜排的价格为66元/kg，镀锡铜排68元/kg。
铜排载流量
铜排载流量铜排载流量是多少呢？铜排载流量是怎么计算的呢？铜排载流量表有吗？什么是铜排载流量呢？这么多问题，我们还是一一来回答吧。
首先来解释下什么是铜排吧。
所谓铜排就是指由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，一般被称为铜母线、铜母排或铜汇流排、接地铜排。
铜排的主要制作流程包括了：标准选材→熔铸→浇铸→压延→开坯→酸洗→精轧→铣边→机加工(打孔、打弯、镀锡)→包装→入库。
铜排是一种适用于高低压电器、开关触头、配电设备、母线槽等电器工程，，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
那么我们现在就言归正传，马上来说说铜排载流量吧。
铜排铜排载流量的定义：铜排在规定的条件下能够承载的电流有效值。
规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃。
铜排载流量的估算方法：1、单条铜排载流量=宽度(mm)X厚度系数2、双铜排载流量=宽度(mm)X厚度系数X1.5(经验系数)3、铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方，铝应该按3-5A/平方。
常用铜排载流量的计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm)；厚度系数为:母排12厚时为20；10厚时为18；依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。
双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]=铜排[25℃]*0.85铝排[40℃]=铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
低压铜排载流量
低压铜排载流量
摘要：
1.低压铜排的定义和用途
2.低压铜排的载流量概念
3.影响低压铜排载流量的因素
4.低压铜排载流量的计算方法
5.低压铜排的使用注意事项
正文：
【低压铜排的定义和用途】
低压铜排，又称为铜母排，是一种用于输电和分配电能的电气产品。
主要用于低压配电系统，如发电厂、变电站、工矿企业、民用建筑等场所，作为电气设备的连接和输电介质。
【低压铜排的载流量概念】
低压铜排的载流量，是指在特定的环境条件下，铜排能够持续承载的电流值。
载流量是衡量铜排性能和选型的重要参数。
【影响低压铜排载流量的因素】
影响低压铜排载流量的因素主要有以下几点：
1.铜排的材质和截面积：材质越好、截面积越大，载流量越大。
2.环境温度：温度越高，载流量越小。
3.散热条件：散热条件越好，载流量越大。
4.电流类型：直流电流的载流量一般小于交流电流。
【低压铜排载流量的计算方法】
低压铜排的载流量计算一般采用以下公式：
I=S/（ρ*L）
其中，I 为载流量，S 为铜排截面积，ρ为铜的电阻率，L 为铜排长度。
【低压铜排的使用注意事项】
1.选择合适的铜排，根据实际需求确定截面积、材质等参数。
2.在使用过程中，要注意散热，避免因温度过高影响载流量。
3.遵守相关规定，确保铜排在允许的载流量范围内运行。
铜排标准及载流量计算
圆角圆边全圆边省略B Q 软态硬态R Y其中含银TM -TH11M 0.08-0.15TH12M 0.16-0.25r 0.5a 0.81.21.63.2r 0.25a r 0.5a 计算时，20℃时铜和铜合金母线的参数如下g/cm 3℃-1℃-1234.45234.45=1/0.00393-20℃-1242.47电阻的温度系数，是指当温度每升高一度时，电阻增大的百分数。
例如，铂的温度系数是0.00374/℃。
它是一个百分数。
在20℃时，一个1000欧的铂电阻，当温度升高到21℃时，它的电阻将变为1003.74欧。
实际上，在电工书上给出的是“电阻率温度系数”，因为我们知道，一段电阻线的电阻由四个因素决定：1、电阻线的长度；2、电阻线的横截面积；3、材料；4、温度。
前三个因素是自身因素，第四个因素是外界因素。
电阻率温度系数就是这第四个因素的作用大小。
实验证明，绝大多数金属材料的电阻率温度系数都约等于千分之4左右，少数金属材料的电阻率温度系数极小，就成为制造精密电阻的选材，例如：康铜、锰铜等。
242.47=1/0.00381-200.017094017=1/58.5ρ75 Ω·mm 2/m 0.020*******.021*******.0170940170.020780962TMY 、THMY 0.0172410.01777ρ20 Ω·mm 2/m TMR 、THMR TMY 、THMY 0.003930.00381电阻温度系数(20℃时)a ×b-0.214a20.0000178.89密度线膨胀系数a截面a ×b-0.0684a 225＜a a截面TMR 、THMR a ×b-0.858r 2全圆边a截面圆边二类银铜合金母线化学成分%铜加银不小于99.9099.90a ≤2.82.8＜a ≤4.754.75＜a ≤12.5圆角GB/T 5585.1-2005 电工用铜、铝及其合金母线第1部分：铜和铜合金母线按截面形状分按状态分12.5＜a ≤2599.90型号名称铜母线一类银铜合金母线化学成分名称单位计算按允许温升计铜排厚δmm 6铜排宽h mm 80宽厚比h/δ13.33333额定频率f Hz 50工作温度下R 100Ω0.004578100m 长导体在工作温度下的直流电阻工作温度℃9070℃电阻率Ω·mm 2/m0.021974(f/R 100)^0.5104.5088集肤效应kf(查图) 1.054按保定变压器手册P367载流量IA 29001565.481976热损耗功率P=kf*I^2*R W 40578.9711825综合传热系数k12.5100m 有效散热面积S=2*(h+δ)*100*10^(-3)m 217.2温升τ=P/S/k K188.739455环境温度35根据《高低压电器速查速算手册》-方大千等编允许温度θ12025303540455090 1.13 1.09 1.04 1.000.950.900.8580 1.15 1.11 1.05 1.000.940.880.8270 1.20 1.13 1.07 1.000.930.850.7665 1.22 1.15 1.08 1.000.910.820.7160 1.26 1.18 1.10 1.000.890.770.63501.41 1.29 1.15 1.000.820.580.00排厚mm 排宽mm 面积mm 2周长mm 推算θ2=35表θ2=35推算θ2=40推算θ2=45表θ2=35推算θ2=45表θ2=35推算θ2=4531545361851851711563206046241242223204325755629830027525143012068415420384350440160885455505044604502001086766255704602401288067456805402009061761557052155025011076275570564456030013090890084076758040017011991109101262012052363336306630180725234844426402409268363257765030011284384078071266036013210029909278461530129319701664680480172132113001222111618601571239020196100600212163915901517138521701833279023578604801361174116010879921900160524602079880640176154314901428130323001943297025108100800216191118301768161426902273346029248120960256227921102109192529902527382032281060600140133213001233112522501901290024501080800180174416701614147427302307351029661010010002202156203019951822318026874090345610120120026025672330237621693610305145803870单片载流量AK=((θ1-θ2)/(θ1-35))^0.5环境温度θ2二片三片铜排截流量按θ1=70(表数据摘自新编电工实用手册)铜排尺寸。
【必藏】铜排计算方法、载流量计算方法、折弯经验计算表及高压柜铜排计算方法
铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【摘要】本文简要介绍了母线铜排的载流量的概念和工程中常用的近似计算方法，并对目前广发使用的密集母线铜排规格现状进行简要剖析。
【关键词】铜排载流量集肤效应
中图分类号：k826.16文献标识码：a文章编号：
引言
过去低压裸母线曾得到广泛运用，业内根据根据母线载流量标
准数据，总结出简便易用的经验公式来迅速准确的计算铜排的载流量，电工们甚至编成速算口诀来使用。现在除了极少数老旧工厂还有使用裸母线的情况之外，几乎都是使用封闭母线，尤其是密集型封闭母线，母线的核心材料是铜排，铜排规格是否符合要求就显得尤为关键。
（四）说明
1、以上计算公式适用于120×12及以下规格的国家标准尺寸
矩形铜母排裸露敷设于空气中，其计算结果与手册中提供的载流量非常接近，在实际工程中应用广泛。
2、对于非准标尺寸（国标中未列出规格）的矩形铜母线，该
公式计算结果仅限参考配电系统中封闭式母线，尤其是密集型封闭母线使用非常广泛，该类产品最核心的材料就是铜排，铜排的纯度和用料是否充足直接关系到产品质量，乃至供电系统的安全可靠性。近年来，随着价格竞争日益激烈，密集母线产品的铜排采用“中间打孔”，“压缩规格”，“铜包铝”等多种方式偷工减料来降低成本，从而导致产品载流量降低、质量不合格，运行中发生事故的现象时有发生。是否可以借助经验公式对密集母线的铜排进行计算，进而判断铜排的用料是否充足呢？笔者通过对多个母线生产厂家进行实地考察，选择三家优质品牌的产品进行计算，结果详见下附表1。
40℃时三层铜母线与单层母线载流量载流量的关系式：i3=
2id
式中，i3为三层铜母线（两层母线间有等于母线厚度的空气）
的载流量（a）；id为为单层铜母线的载流量（a）。
母线在环境温度为40℃时和环境温度为25℃时的换算关系为：
i40=0.85i25。式中, i40为40℃时母线的载流量（a）；125为25℃时母线的载流量（a）。
三、计算结果分析
对比母线产品的电流规格和通过经验公式计算的载流量结果，结合相关专业知识进行分析，可以得出如下结论。
（一）由于三个品牌的产品均采用非标准矩形铜排，手册中未提供此类铜排的载流量标准，无法与计算结果进行比较，从而无法形成令人信服的结论。
（二）三个品牌的产品采用的矩形铜排，具有宽度大、厚度小、截面积小、表面积大的特点。因而根据电流集肤效应，载流量比相同截面积的标准矩形铜排大；与相同截面积的标准矩形铜排相比机械强度则相对较小，母线的阻抗相对较大。母线阻抗较大会增加母线上的电压损失。生产厂家通过将铜排加工的很薄，从而节省铜材用量，提高载流量，在技术上有一定的合理性。
四、结束语
由于计算公式主要是依据国标中标准矩形铜排载流量编制的经验公式，属于纯数字分析统计得来，缺乏严密的科学推导和理论支撑，结果不具有科学性。笔记期待密集母线铜排规格相关国家标准或行业标准尽快出台，以规范产品生产秩序，同时为母线产品的审核提供简便有效的依据和方法。
附表1密集母线铜牌载流量计算表
（三）密集母线槽产品中的铜排紧密叠压，铜排之间没有空气间隙，比较有利于铜排散热，在同等规格条件下，比裸露敷设于空气中时铜排的载流量要大。目前并没有密集母线槽中使用的各规格铜排的载流量标准，客观上造成审核母线产品核心材料用料是否充足存在困难。
（四）目前审核母线产品比较客观和公认的手段还是两种：一、审查3c认证和型式试验报告；二随即抽取样品送第三方检测机构进行检测。
一、铜排载流量计算经验公式
（一）母线的载流量的定义：母线的载流量是指母线在规定的条件
下能够承载的电流有效值。规定的条件中主要指标是温度，对于户内开关设备和控制设备来讲是指环境温度上限为40℃，下限为-25℃，设计最大温升为70k。
（二）母线布置与载流量之间的关系
母线立放时载流量比平放时要高一些，一般当母线平放且宽度
40℃时单层矩形铜母线的载流量id（a）：id =k h
式中，b为母线厚度（mm）；h为母线宽度（mm）；k =（b+8.5）
为系数（a/mm）。
40℃时双层铜母线与单层母线载流量载流量的关系式：i2=
（1.56～1.58）id
式中, i2为双层铜母线（两层母线间有等于母线厚度的空气）
的载流量（a）；id为为单层铜母线的载流量（a）。1.56～1.58为系数，一般100×10母线选1.58；80×10，80×8选1.57,60×6选1.56。
小于60㎜时，其载流量为立放时的0.95倍,宽度大于60㎜时其载流量为立放时的0.92倍，这是由于立放时散热性能要比平放时要好的缘故。
（三）载流量计算公式
根据母线的材质不同，在同一温度下其载流量也不同。开关设
备和控制设备中主要以矩形铜母线为主矩形铝母线为辅。其载流量数值一般可根据各种设计手册查到。根据多年经验，通过对各种手册中母线载流量的统计，总结出立放时母线载流量（交流）的简易计算公式。
