继电保护实验资料

图1 型继电器特性测试台外观立体图
继电器特性测试台外观立体图如图1所示，台正面由实验面板、桌台和两个柜子组成；台后面全封闭；电源线从台下方通过，再进入内部端子排。

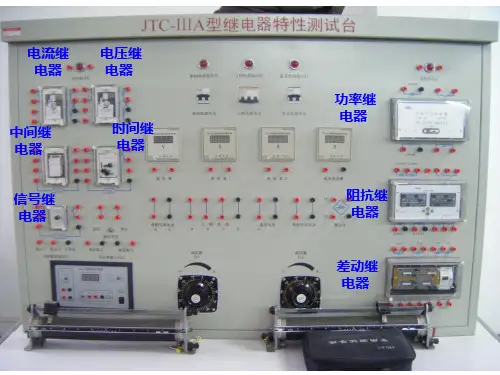

图2型继电器特性测试台实验面板布置图
测试台实验面板布置如图2所示，面板上各符号名称如下：
XD1——继电器动作信号灯
Z电源指示灯
LGJ——功率方向继电器
XD3——三相电源指示灯
LZJ——方向阻抗继电器
XD4——直流220V电源指示灯
V1、V2——交流电压表
XD5——功率方向继电器动作指示灯
A1、A2、A3——交流电流表
BK——备用刀闸
DB——电秒表
ZK——直流220V电源刀闸
XB——相位表
SK——测试台三相电源刀闸
YJ——电压继电器
CG5——整流桥
CG6——电秒表接线柱
CG7——相位表接线柱
电源操作说明如下：
（1）图3中，当刀闸全部拉开时，所有指示灯都不亮，实验台上各元件、接线柱、移相器、调压器均不带电。
（2）当合上测试台三相电源刀闸（SK）时，测试台电源指示灯（XD3）亮，移相器、调压器带电；三相交流电源输出接线柱（CG2）带电，其电压值和相位由调压器和移相器控制，同时交流220V电源刀闸（DK）和直流电源刀闸（ZK）原方带电。
2、按实验接线图接线，接线要整齐清晰，线路接好后必须经指导教师检查，才可接通电源进行实验。
3、按实验步骤逐项进行实验，每项实验完毕，应将实验数据交指导教师检查正确后，再进行下一项实验。
4、在实验过程中改变接线，必须先拉开电源然后接线，如遇异常事故，先切断电源，并报告指导教师处理。
5、实验完毕，应将全部数据填入原始实验数据记录表交指导教师审阅、签字后，切断电源，再拆除接线，将仪器设备放回原处，实验用线整理好后方可离去。
打开电秒表（DB）和相位表电源开关，电秒表和相位表的电源指示灯亮。
继电器特性测试台电源系统如图3所示。
图3电源系统图
注意事项
1、继电器特性测试台，工作电流和工作电压不得超过允许值。实验电流较大(大于3A)时，不得长期工作。
2、实验前检查所有刀闸应在断开位置，电源信号灯均熄灭，此时才能接线。
3、接线过程中密切注视刀闸位置，以防误操作引起事故。
DK——交流220V电源刀闸
LJ——电流继电器
XJ——信号继电器
DCDJ——差动继电器
SJ——时间继电器
CG1——交流220V电源（单相调压器TY1）输出接线柱（a，0）
CG2——三相交流电源输出接线柱（a，b，c，o）
CG3——直流220V电源输出接线柱（+，-）
CG4——交流220V电源（单相调压器TY2）输出接线柱
1.电流继电器原理
DL-30系列电流继电器，用于电机、变压器和输电线的过负荷和短路保护线路中，作为起动元件。
结构和原理
继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。
继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。
6、实验报告在实验结束后一周内交指导教师批阅。
JTC-IIIA型继电器特性测试台简介………………………1
实验一电流、电压、时间继电器特性实验…………………4
电压电流线路保护屏系统简介………………………………8
实验二电流电压保护线路系统实验……………………………17
实验三电流电压保护线路微机系统实验……………………20
实验四功率方向继电器特性实验………………………………23
实验五方向阻抗继电器特性实验………………………………26
实验六DCD—5型差动继电器特性实验………………………28
WBB-II变压器保护屏简介……………………………………34
实验七变压器系统保护屏常规保护实验………………………46
实验八变压器系统保护屏常规保护实验………………………48
继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。
内部接线
2．实验内容：（1）观察电流继电器的内部结构，熟悉动作原理。
（2）测定电流继电器动作、返回电流值及计算其返回系数。
3．实验方法与步骤
（1）实验线路接线图如图1-1所示：
实验九设计组合性实验……………………………………………50
继电器特性测试台简介
本测试台使用的电源是三相四线、电压为380V；是由电源部分、多种继电器及测量表计等组成。可以用来进行电流继电器、电压继电器、中间继电器、时间继电器、信号继电器、功率方向继电器、方向阻抗继电器等常规继电器的特性测试，也可以根据需要设计多种继电器组合保护实验。
图1-1 电流继电器动作电流值测试实验接线图
（3）当合上交流220V电源刀闸（DK）时，交流电源指示灯（XD2）亮，交流220V（单相调压器TY1）输出接线柱（CG1）上有a、0相交流0~220V电压，交流220V（单相调压器TY2）输出接线柱（CG4）上有交流0~48V电压（单相调压器TY2经隔离变压器输出到CG4上）。
（4）当合上直流电源刀闸（ZK）时，直流电源指示灯（XD4）亮，直流220V输出接线柱（CG3）上有直流220V电压。
4、接线完毕，要由教师检查线路。
5、实验中不允许带电改变操作。
实验一电流、电压、时间继电器特性实验
（一）实验目的
1．熟悉几种常见继电器（如电流继电器、电压继电器、时间继电器等）结构与特点。
2．掌握电流、电压、时间继电器基本参数的测量与调整方法
3．了解电磁型继电器的时间特性。
（二）电流继电器原理及特性实验
电力系统继电保护
实验指导书
陈奎李素英编写
中国矿业大学信息与电气工程学院
二零一零年三月
实验须知
实验是教学的重要环节之一。通过实验可以巩固和反复已学到的理论知识，发现和讨论新的问题，掌握实验方法，培养操作技能。为保证实验的正常进行，提高实验质量，实验应按以下程序和要求进行。
1、实验前应对实验内容进行预习，写好预习报告，弄清所需仪器设备规范、性能、使用方法及实验步骤。否则，不允许做实验。进入实验室后，仪器设备不得随意进行调整、拆开。
