IP城域网现网主要设备介绍邮电规划设计院
IP城域网(lAN)介绍

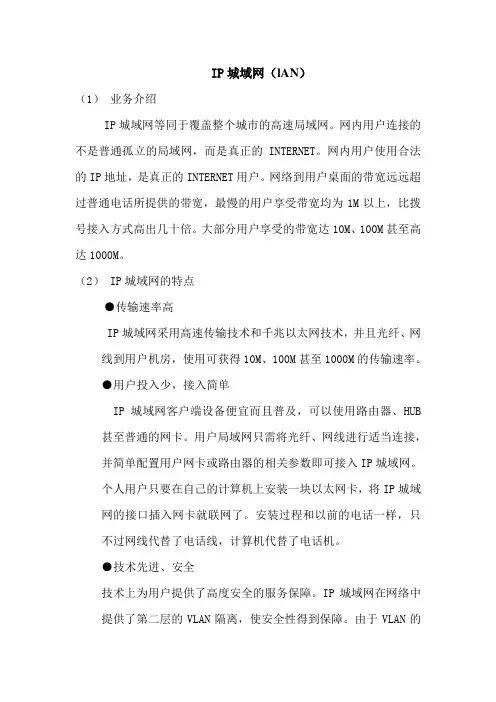

IP城域网（lAN）（1）业务介绍IP城域网等同于覆盖整个城市的高速局域网。
网内用户连接的不是普通孤立的局域网，而是真正的INTERNET。
网内用户使用合法的IP地址，是真正的INTERNET用户。
网络到用户桌面的带宽远远超过普通电话所提供的带宽，最慢的用户享受带宽均为1M以上，比拨号接入方式高出几十倍。
大部分用户享受的带宽达10M、100M甚至高达1000M。
（2） IP城域网的特点●传输速率高IP城域网采用高速传输技术和千兆以太网技术，并且光纤、网线到用户机房，使用可获得10M、100M甚至1000M的传输速率。
●用户投入少，接入简单IP城域网客户端设备便宜而且普及，可以使用路由器、HUB 甚至普通的网卡。
用户局域网只需将光纤、网线进行适当连接，并简单配置用户网卡或路由器的相关参数即可接入IP城域网。
个人用户只要在自己的计算机上安装一块以太网卡，将IP城域网的接口插入网卡就联网了。
安装过程和以前的电话一样，只不过网线代替了电话线，计算机代替了电话机。
●技术先进、安全技术上为用户提供了高度安全的服务保障。
IP城域网在网络中提供了第二层的VLAN隔离，使安全性得到保障。
由于VLAN的安全性，只有在用户局域网内的计算机才能互相访问，非用户局域网内的计算机都无法通过非正常途径访问用户的计算机。
如果要从网外访问，则必须通过正常的路由和安全体系。
因此黑客若想利用底层的漏洞进行破坏是不可能的。
虚拟拨号的普通用户通过宽带接入服务器上网，要经过帐号和密码的验证才可以上网，用户可以非常方便地自行控制上网时间和地点。
（3） IP城域网的应用IP城域网能提供多项业务，能灵活地根据用户的需求提供多种解决方案。
例如：高速上网、网络高速互联、远程医疗、网络监控、会议电视、VOD/DVD等多媒体业务。
由于宽带网具有高速、大容量、扩展性强等特点，所以能跟随技术的进步不断推出新的业务和服务项目。
（4） IP城域网的资费使用IP城域网业务，我方提供光纤接入，免费提供光电转换器，8个公网IP地址，一次性安装调测费3000元。
IP城域网设计方案
**宽带I P城域网网络系统设计方案上海贝尔阿尔卡特股份有限公司二○○四年四月目录一、工程描述及总体要求 (5)建设背景 (5)网络设计的总体要求 (5)网络设计的技术要求 (6)二、网络需求分析 (9)、方案背景及范围 (9)、建设的总目标 (9)三、**IP城域网络系统设计 (14)、网络技术选择---以太网交换 (14)、网络拓扑结构设计 (14)、网络设备选型 (16)、网络设备选型 (16)、设备配置说明 (17)、IP地址规划 (19)、IP地址分配原则 (19)、路由策略设计 (21)、概述 (21)、路由协议设计 (23)、网络可靠性设计 (26)、服务质量控制--QOS (27)、服务器负载均衡(SLB) (28)四、网络管理 (29)网管系统 OmniVista简介 (29)网络分权管理方案 (33)One-Touch(一次点击)管理方案 (36)基于策略的管理方案 (38)五、网络安全 (40)、设置过滤规则（ACL） (40)、设置VLAN (42)、交换机的安全管理 (43)六、工程实施方案 (46)、工程进度安排 (46)供货期 (46)，施工期 (47)工程初验 (49)系统试运行期 (50)计划工期 (51)、工程分工界面图 (52)附录一、上海贝尔阿尔卡特公司简介 (53)1、上海贝尔阿尔卡特公司概况 (53)2、以太网数据交换 (54)3、中外典型案例 (56)附录二：产品介绍 (62)1、OmniSwitch 8800系列 (62)2、OmniStack 6124/6148 (76)3、OmniVista网络管理软件 (89)、网络管理软件 (89)、网络管理平台集成 (89)、整体架构 (90)、OmniVista的强大功能 (90)、OmniVista集中管理语音&数据 (94)一、工程描述及总体要求建设背景近年来随着我国公众多媒体通信网业务的展开，网上图文并貌的信息已日趋丰富，视、音频节目源的出现对网络的带宽也提出了更高的要求。
宽带IP城域网介绍_图文
核心层
IBGP路由协议 业务接入控制层
23
EBGP路由协议 OSPF路由协议
一级核心 层
二级核心 层
层次结构
业务接入控制
层
24
层次结构--互联网业务(PPPoE拨号）
目标客户： 政企互联网专线客户和家庭互
联网客户； 接入方式： 家庭用户通过PON或者L2网络接 入城域网第一平面； 拨号的政企互联网专线客户通过 PON网络接入城域网第一平面；
部署策略： 全网支持MPLS （二层、三层
）技术，以及全程全网的QoS策略 ；
27
层次结构--ITV业务
目标客户： IPTV软终端和硬终端客户；
接入方式： 硬终端用户通过宽带接入网接
入城域网第二平面； 软终端用户通过宽带接入网接
入城域网第一平面；
部署策略： 第二平面和CN2之间运行PIM-SM、
4、无线接入方式；
802.11s
WLAN
AP 模式
Infrastructure
小范围室内覆盖
大范围热区覆盖
802.11b
11Mbps
802.11a/g
54Mbps802.ຫໍສະໝຸດ 1n300Mbps安全
WEP
802.11i
自主管理
小规模网络
WAPI 轻量级管理
大规模网络
20
层次结构
21
层次结构
22
层次结构
IP城域网一般是由通信运营商或者Internet服务提供商（ISP） 以城域为范围建设的城市IP骨干网络。
IP城域网是以IP技术为基础的，集数据、语音、视频各位业务 为一体的高带宽、多业务接入的通信网络。
3
基本概念
IP城域网业务介绍
30
目录
一、基本概念 二、层次结构 三、网络组织 四、路由协议 五、安全策略
六、传送技术
七、设备介绍
传送技术
IP城域网中经常用到的传送技术有：光纤直连。 IP城域网中经常使用的物理端口由：POS（Packet Over SDH）系 列端口，以太网系列端口。实际应用中，POS系列端口主要用于 路由器广域网侧出口；以太网系列端口主要用于各种城域网侧链 路端口。
层次结构
3、 PON接入方式；
根据中国电信[2008]97号《中国电信光进铜退实施工作指导意见》 意见，当OLT设备汇聚用户较少，上联端口最大流量小于一个Gbps 的情况下，可将OLT设备暂时上联汇聚交换机，通过汇聚交换机上 联BAS；当OLT设备汇聚用户较多，最大上联流量超过一个Gbps时， OLT设备直接上联BAS。 16
龙华
10G
2× 10G
40G
20
目录
一、基本概念 二、层次结构 三、网络组织 四、路由协议 五、安全策略
六、传送技术
七、设备介绍
网络组织
22
网络组织
网络组织应充分考虑网络流量规划和路由选择方案的要求： 核心层：核心层节点之间应采用网状或半网状连接。 业务控制层：业务控制层至核心层节点的连接应实现双归属，可 根据传输情况采用双星型、环型等组网方式。 汇聚层：业务控制层至业务控制层节点的连接应实现双归属，可 根据传输情况采用星型、双星型、环型等组网方式。 接入层：接入层由于节点分布广，数量多，应根据传输情况灵活 组网，可选择星型、双星型、环型等组网方式。 对于上述各类组网方式，应根据节点设置情况，中继资源情 况等灵活采用，建议尽量采用星型结构，少用环型结构，以避免 二层或者三层环路。
17
IP城域网现网主要设备介绍邮电规划设计院

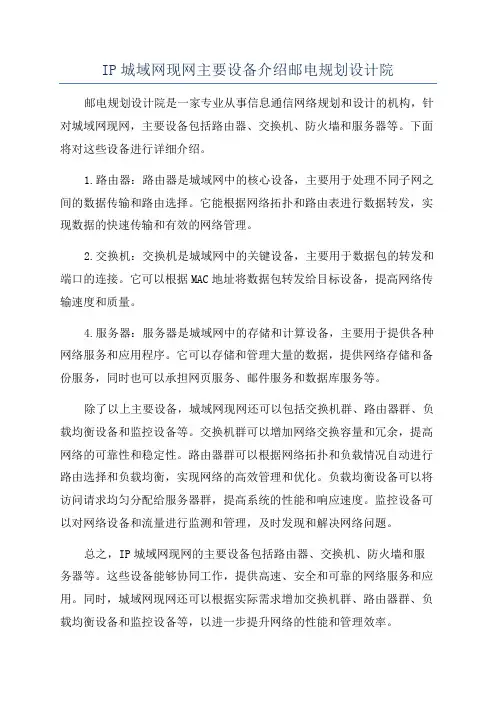

IP城域网现网主要设备介绍邮电规划设计院邮电规划设计院是一家专业从事信息通信网络规划和设计的机构，针对城域网现网，主要设备包括路由器、交换机、防火墙和服务器等。
下面将对这些设备进行详细介绍。
1.路由器：路由器是城域网中的核心设备，主要用于处理不同子网之间的数据传输和路由选择。
它能根据网络拓扑和路由表进行数据转发，实现数据的快速传输和有效的网络管理。
2.交换机：交换机是城域网中的关键设备，主要用于数据包的转发和端口的连接。
它可以根据MAC地址将数据包转发给目标设备，提高网络传输速度和质量。
4.服务器：服务器是城域网中的存储和计算设备，主要用于提供各种网络服务和应用程序。
它可以存储和管理大量的数据，提供网络存储和备份服务，同时也可以承担网页服务、邮件服务和数据库服务等。
除了以上主要设备，城域网现网还可以包括交换机群、路由器群、负载均衡设备和监控设备等。
交换机群可以增加网络交换容量和冗余，提高网络的可靠性和稳定性。
路由器群可以根据网络拓扑和负载情况自动进行路由选择和负载均衡，实现网络的高效管理和优化。
负载均衡设备可以将访问请求均匀分配给服务器群，提高系统的性能和响应速度。
监控设备可以对网络设备和流量进行监测和管理，及时发现和解决网络问题。
总之，IP城域网现网的主要设备包括路由器、交换机、防火墙和服务器等。
这些设备能够协同工作，提供高速、安全和可靠的网络服务和应用。
同时，城域网现网还可以根据实际需求增加交换机群、路由器群、负载均衡设备和监控设备等，以进一步提升网络的性能和管理效率。
网络设计IP城域网规划
典型业务 软交换语音
视频电话、视 频会议
端到端单向平均 时延上限
100ms
100ms
端到端单向平均 抖动上限
50ms
50ms
端到端单向丢包 端到端单向包
率上限
误差率上限
0.1%
0.01%
0.1%
0.01%
流媒体视频 IPTV 即时交互数据 游戏、信令 一般数据
城域网优化的目标－网络质量指标
网络质量指标优化
? 网络可用性 ： ? 99.9%
? 单向平均时延上限 （1500字节包长）: ? IP城域网：10ms（业务接入控制点到城域网出口之间） ? 宽带接入网：10ms（业务接入控制点到用户CPE之间）
? 单向丢包率上限： ? IP城域网：5/10000 ? 宽带接入网：5/10000
? VPN专线业务 ? VLAN互连二层VPN（多数交换型城域网） ? MPLS三层VPN（少数路由型城域网） ? 其它方式VPN，如VR VPN，L2TP VPDN，IPSec，GRE
Page 4
城域网的组网分类
城域网组网分类
? IP城域网按照组网的设备可分为 ： ? 以高速3层交换机为主的交换型城域网 ? 以高速路由器为主的路由型城域网
第1章 城域网规划概述 第2章 城域网业务规划 第3章 城域网优化方案 第4章 城域网典型案例分析
Page 0
第1章 城域网概述
1.1 什么是城域网 1.2 城域网的现状 1.3 城域网总体思路和优化目标 1.4 城域网目标网络结构
Page 1
什么是城域网
城域网概念
? 大型的互联网服务提供商主要的网络结构： ? 国家骨干网 ? 省骨干网 ? 城域网
IP城域网及其承载业务简介精品文档6页
IP城域网及其承载业务简介1、引言城域网(Metropolitan Area Network)是在一个城市范围内所建立的计算机通信网,简称MAN。
城域网的主要传输媒介是光缆,一般其主干传输速率在10Gb/s以上。
MAN作为一个城市的骨干网,通过它可以将位于同一城市内不同地点的主机、数据库以及LAN等互相联接起来。
MAN不仅用于计算机通信,同时可用于传输话音、图像等信息,是一种可综合利用的通信网。
城域网是基于尽力而为以及带宽共享等原则进行设计的,存在着多种技术分支(ATM、IP等),同时其网络带宽不足,无法满足一些对带宽以及时间有特殊要求业务。
近几年在城域网大量使用新的技术以及大容量设备,如MPLS、万兆位以太网等,并选定了IP城域网作为网络的承载技术,极大的满足了各种业务发展需要。
2、IP城域网架构IP城域网一般采用核心层(大型网络会采用核心+汇接二层结构)、业务控制层和汇聚层三层组网结构,其网络架构扁平化,二层交换网络和三层路由网络相分离,具体如图1。
核心层通过核心路由器实现与省级骨干网的连接,完成高速的数据转发,并充当IP城域网出口设备。
核心层主流设备采用40G/10G线速大容量路由器,提供高速的核心交换功能和快速的路由功能,核心层的传输技术主要有光纤直连、DWDM等。
业务接入控制层是二层网络与三层IP网络的转换点,同时负责业务的控制、用户的管理、计费信息采集等功能,是业务提供的关键层。
业务控制层主流设备采用10G/1G线速大容量业务路由器(SR)和宽带接入服务器(BRAS),终结和管理用户的PPPOE / IPOE会话,业务接入控制层的传输技术主要有光纤直连、城域波分等。
宽带接入网是业务接入控制点以下的二层接入网络,负责二层链路的接入和汇聚,如以太网、ATM/FR/DDN等,负责将以太网、OLT汇聚到BRAS,或将专线业务汇聚到业务路由器。
PPPOE业务通过接入交换机/DSLAM承载,采用GE/FE上联到汇聚交换机,最终在BRAS的trunk终结二层PPPOE流量。
阳春市有线电视IP城域网的规划与设计
阳春市有线电视IP城域网的规划与设计随着信息技术的迅猛发展，有线电视IP城域网成为了许多城市提供高速、宽带网络服务的重要手段。
在阳春市，建设一套高效可靠的有线电视IP城域网对于提升市民的生活品质、促进城市智能化发展具有重要意义。
本文将对阳春市有线电视IP城域网的规划与设计进行探讨。
一、现状分析与需求评估在进行网络规划与设计之前，首先需要对阳春市的现状进行分析，并评估市民对于有线电视IP城域网的需求。
调查显示，阳春市居民对于高速、稳定的网络需求日益增长，希望能够享受到更多的网络服务，如高清电视、在线教育、智能家居等。
同时，随着互联网的普及，人们对网络的依赖程度也越来越高，因此有线电视IP城域网必须具备高可靠性和高性能，以满足市民对于网络的各类需求。
二、网络拓扑规划1. 网络层次划分基于阳春市的地理特点和网络规模，将阳春市有线电视IP城域网划分为三个层次：核心层、汇聚层和接入层。
核心层负责连接各个汇聚层，并与外部网络进行互联；汇聚层负责连接核心层和接入层，对外提供服务；接入层直接与用户相连，提供上网服务。
2. 网络设备选择在选择网络设备时，需考虑设备的性能、可扩展性和稳定性。
选择可靠的交换机和路由器，并保持网络设备的统一型号，以便管理和维护。
三、网络地址规划1. IP地址规划设计合理的IP地址规划对于有线电视IP城域网的顺利运行至关重要。
阳春市的IP地址规划应根据网络层次划分，合理分配IP地址，确保每个子网的IP地址资源充足。
2. VLAN规划通过VLAN的划分，可以将不同的用户分组，实现不同用户间的隔离和通信。
阳春市的有线电视IP城域网应根据用户群体的需求，进行VLAN的规划，实现资源的合理利用和安全通信。
四、网络安全策略网络安全是高速、宽带网络建设中必不可少的一环。
为确保阳春市有线电视IP城域网的安全可靠，需要采取以下安全策略：1. 防火墙的部署：设置防火墙，对外部网络进行访问控制，防止非法入侵和攻击。
IP城域网介绍及网络基础知识
网络速度慢、丢包
该种情况下处理步骤基本等同于网络不通中的第C条 内容，如下： c、将笔记本电脑直接接光电转换器测试（如果是威 dslam 科姆的老型号光电需要用交叉线），dslam直接动 态获取地址然后拨号、zan小区则配置成zan交换机 的ip地址测试，若问题解决证明为接入层数据设备 问题再排查该设备即可；若不好，则更改电脑网卡 速度模式、更改光电速度模式，若仍不好，问题可 能出在光路衰耗大(找传输人员配合排查)、局端光 电板不好或局端光电板至路由器的网线不好(使用代 替法排除)。
2.电脑的IP地址配置
IP开工单上IP地址书写格式一般为218.28.28.8/29，其中前面的是分配 给该用户的IP网络地址，后边的是掩码，此时配置电脑地址就应该是 ip地址218.28.28.10－14，掩码255.255.255.248，网关218.28.28.9， DNS 202.102.224.68（备用202.102.227.68，VPN用户DNS根据客 户自身网络而定，有的没有，有的自己设置），然后就可以上网测试 了（vpn用户可以只ping一下网关看通路畅通即可），公网一般上测 试网站； Ip地址计算，比较常见的IP地址掩码一般是/28、/29、/30，网关都是所 写ip网络地址的后一位，所对应的ip个数分别为13（16－1网络地址－ 1广播地址－1网关）、5（8－1－1－1）、1（4－3）；掩码分别为 255.255.255.240/248/252; 有些VPN用户的IP地址网关都是指定好的， 开工单上有写明，按工单配置即可。
网络不通：
a、首先查看zan、dslam、或ip用户路由器设备是否异常（比如掉电、告警 等等） b、然后查看光电收发器是否异常。 1.不加电；依次更换插座、电源线、光电收发器来解决； 2.电源灯正常时：连接光电收发器的线共三根，一根网线两根细光纤， 因为VCOM型号较多各个状态灯的标识不甚一样，常见的有c-link（网线 连接灯）、f-link（光纤连接灯）、c-Rx（网线数据灯）、f-Rx（光纤数 据灯）、F-L/A（光纤连接加数据收发灯）、C-L/A（网线连接加数据 灯）、speed（100M亮，10M灭）、mode（全双工亮、半双工灭）， 首先查看各个连接灯有灭的没有，若网线连接灯灭，则处理网线或重启 光电或更换光电，若光纤灯灭则用广功收光纤信号看是否正常，正常则 重启光电或更换光电，不正常（衰耗大或根本没有信号）则找传输人员 配合查找。 c、如果以上正常，网络仍不通，则将笔记本电脑直接接光电转换器测试 （如果是威科姆的老型号光电需要用交叉线），dslam直接动态获取地 址zan小区则配置成zan交换机的ip地址测试，若好证明为接入层数据设 备问题再排查该设备即可；若不通，问题可能出在光路衰耗大－找传输 人员配合排查、局端光电板不好或局端光电板至路由器的网线不好－使 用代替法排除。
运营商ip城域网结构图
目录
• 引言 • IP城域网概述 • IP城域网结构 • IP城域网关键技术 • IP城域网应用场景 • IP城域网发展趋势与挑战 • 结论
01
引言
主题简介
01
运营商IP城域网是当前通信网络 的重要组成部分，承担着城市范 围内大量用户的互联网接入、汇 聚和传输任务。
02
随着互联网技术的快速发展和用 户需求的不断升级，IP城域网的 结构和功能也在不断演进和优化 。
IP城域网发展历程
要点一
总结词
IP城域网经历了从窄带到宽带、从电路交换到分组交换的 发展过程。
要点二
详细描述
早期的IP城域网主要基于窄带技术和电路交换，只能提供 基本的互联网接入服务。随着技术的发展和用户需求的提 升，IP城域网开始向宽带化、分组化方向发展，逐渐引入 了光纤技术、路由器、交换机等设备，实现了高速数据传 输和多种业务的支持。同时，IP城域网还不断演进升级， 采用最新的网络技术，如SDN、NFV等，以提升网络的智 能化和灵活性。
业、政府机构和运营商等不同用户的需求。
VLAN技术
总结词
虚拟局域网技术
详细描述
VLAN是一种将局域网设备逻辑地划分成一个个网段，从而实现虚拟工作组的技术。通过将网络划分为不 同的VLAN，可以控制广播域的范围，提高网络的安全性和管理效率。VLAN技术广泛应用于企业网络、 数据中心和运营商网络等领域，能够提高网络的灵活性和可扩展性。
政府机构网络互联
政府机构网络互联是指通过运营商IP城域网将各级政府机 构进行互联，实现政务信息共享、协同办公等功能。这样 可以提高政府工作效率，加强政务公开透明度。
政府机构网络互联需要满足安全可靠、可监管可控制的要 求，因此需要采用严格的安全策略和监管机制来确保网络 安全和数据保密。
IP城域网规划设计PPT课件
IP城域网规划原则
高可靠性 － 合理选择设备、规划网络结构和路由部署，网络具备一定的冗 余度和较强的故障自愈能力，保证网络稳定可靠运行。 高性能 － 设备处理能力、网络带宽及业务承载能力设计时应有余量，保证 网络在高负荷或任何单点故障情况下仍具有较高的吞吐能力,不影响业务质 量。 扩展性强 － 网络结构灵活、易扩展，能够进行平滑的扩容和升级，业务支 持面广，易于增加新设备和开展新业务 。 多业务支持能力强 － 网络具备端到端的QoS保证能力，通过合理规划，能 满足多业务承载的QoS要求。实现多种业务的安全隔离，避免相互干扰， 充分保证各业务的安全性。 可运营可管理 － 网络应提供良好的业务管理和灵活的控制能力；实现集中 监测、分权管理，实现统一的网络业务调度和管理，降低网络运营成本。
13
IP城域网设计原则
网络路由化 － 交换型网络稳定性、可靠性、安全性较差，应采用高性能路由 器建设IP城域网的核心层/汇聚层，打造安全可靠的路由型城域网。 BAS 端局化 － BAS集中放置，带来网络可靠性低、效率低、端口浪费、制约 带宽等问题；随着业务量增大，BAS应逐步下移，避免下挂的二层网络规模 过大，避免单点接入用户过多在设备故障时造成较大的影响。 接入差异化 － 普通客户与商业客户共用接入设备，无法提供差异化服务；业 务接入控制点应采用BAS和AR，BAS负责普通客户的接入，由AR接入商业客 户。 业务多样化 － 通过技术选型，城域网设备（如核心路由器、BAS及AR等）应 全面支持MPLS VPN、QOS、组播、ACL及安全等业务特性，改变当前城域 网单一化的业务模式，同时为骨干网提供业务接入。 设备MPLS化 － MPLS VPN是多业务承载的基石，NGN、3G、IP TV、 Internet的统一承载需要通过划分不同的逻辑子网保障业务的安全性、QOS问 题。
IP城域网
计Hale Waihona Puke 机网络类型目录01 网络构架
03 IP地域定位
02 主要特点
基本信息
宽带的IP城域网具有覆盖面广和灵活性的特点；适应网络新业务的开展，根据网络技术发展的方向选择相应 的网络通信协议，保证网络业务的服务质量（QoS），为未来网络的进一步发展奠定基础。通过分布式的接入网 络，合理控制接入网络的流量。根据网络的主要业务以及网络的层次化结构，合理设计各级网络的带宽分布。
谢谢观看
主要特点
主要特点
l全网是一个8+M+N的三层网络结构
上海电信IP城域网以8个传输中心节点为基础。城域网骨干层采用8+40结构，即：8个核心节点+40个边缘节 点，其中边缘节点的数目可根据业务发展的需要适当增加。
8个核心节点采用立方体结构，每个环分别通过4个片区内的一个核心节点，
并通过DWDM网络实现FullMesh连接，共形成两个IPOverDWDM环。
每个片区内的两个核心节点之间采用2.5G的POS连接（如果将来有需求，可以升级到10G的POS连接）。核心 层的8个节点按照上海电信传输汇接点的布局，分为4个大片：东北片、浦东片、中区片和西南片。
核心层节点采用CISCO 12416设备，核心节点交换容量达到320G，核心节点之间以2.5Gbps POS互联，边缘 层节点将根据实际情况，分别选用CISCO 12012和CISCO Catalyst 6509设备，中继连接速率达到2.5G。在与核 心层节点的连接时，采用光纤直连的POS技术。每个边缘节点与本片区内的两台交换路由设备相连，保证网络的 冗余备份。
IP地域定位
IP地域定位
IP城域网发展目标：建立一个覆盖整个上海市、联通国内外主要IP网络的大型宽带城域网，成为上海本地最 大的IP骨干交换与接入网络。
IP城域网介绍
稳定性较好 五类线100m
较高，60%以上 ADSL MODEM 网卡 相对较低
受接入距离限制，实装率相对低 网卡
因实装率低，成本相对较高
城域网相关技术
MPLS 技术:
从运营商今后的整体网络定位和业务发展趋势来看，MPLS 已被国际、国内 大型电信运营商视为其未来面向传统和新型业务的核心承载技术。从目前的统计 结果来看，国际范围内85％以上的运营商均已选择MPLS 做为其未来网 络融合后的统一基础承载平台。 MPLS TE 是一种网络流量优化工具，通过特定的信令协议（RSVP,CR-LDP） 协商网络流量参数，实现控制和干预MPLS 流量选路，优化网络流量和资源利用。 MPLS TE 目前有两种标记分配协议：RSVP 扩展和CR-LDP。RSVP 是一个比较成熟 的协议，主流路由器厂家如CISCO、JUNIPER 都推荐使用RSVP 扩展作协议作为 MPLS TE 的信令。CR-LDP 协议是对LDP 的扩展，并未得到长期的应用，运营商缺 少大规模应用经验。 在MPLS TE 基础上衍生出的快速重路由技术可以实现在没有信令介入的情况 下，由故障检测点直接对故障链路流量进行重定向，恢复点即为故障点，恢复时 间<50ms。目前有多种快速重路由方案，两种主流的保护方式为链路保护和节点 保护。为简化实施复杂度，推荐采用链路保护方式。
城域网相关技术
高速接口技术:
高速接口主要包括10GE 接口、10G POS 和40G POS 接口。 目前10G POS 和10GE技术在设备上已得到广泛支持， 国家骨干网的中继主要采用的是2.5G 和10G POS 技术，城域网 骨干中继多采用POS 和GE 技术，40G POS 技术由于其应用尚处 初期，设备不成熟，互通性未完善，价格相对昂贵，大规模商用 还需要一段时期。
PID-OTN城域网组网应用及策略分析
PID-OTN城域网组网应用及策略分析乐志星;陈宏周【摘要】全业务综合承载需求极大推动了OTN技术的发展,采用基于PID的下一代OTN技术能打造一张容量大、调度灵活、安全性高的承载网络.文章主要介绍下一代波分PID的特性、原理、组网和设计原则,同时介绍PID和普通OTN波分、SDH应用的对比,进而探讨PID的组网运用.【期刊名称】《通信电源技术》【年(卷),期】2017(034)003【总页数】3页(P101-103)【关键词】PID;OTN;城域网【作者】乐志星;陈宏周【作者单位】江苏省邮电规划设计院有限责任公司,江苏南京 210006;中国移动通信集团广东有限公司云浮分公司,广东云浮 527300【正文语种】中文近年来，云计算、互联网视频等业务快速发展，拉动了用户带宽需求，也对运营商传送网络提出了新的挑战，而OTN技术很好地满足了该需求。
随着OTN在城域网各大层面的大规模部署，基于PID-OTN在资源节省、业务开通等方面的众多优势将使其成为城域网部署的首选方案。
光子集成技术（PID）是将光层器件与电层芯片进行统一的芯片级集成，将多个光收发器及合／分波器等光器件集成起来，构成单片SOC系统（System OnChip）。
传统DWDM系统中，这些器件都分离在不同的板卡中，整个系统庞大而又昂贵。
PID器件中，将上述分立光器件统一集成在单个芯片上，PID集成封装可大幅提升互联可靠性。
PID技术带动IT设备的容量和性能迅速提高，采用PID构建的高性能IT基础设施，将反过来大幅度提升对传输带宽的需求。
随着光纤到户、高速宽带网的发展，运营商、设备市场对基于PID技术产品的需求将越来越迫切，PID是光通信领域未来发展的趋势。
图1为基于PID构建的OTN设备连接逻辑图。
光层波带化：光层集成度高，以4波／8波／12波为一个波带，整个波带一次性完成统一的光层信号处理。
对于多波带到线路侧光纤的连接仍需先连接到波带合分波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OC-3/STM-1 ATM
• OC-48c/STM-16c RPR
• OC-192c/STM-64c RPR
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（2）
Quidway® NetEngine 5000E 系列核心路由器
• 输入电源：双直流-48 VDC电源输入 • 输入电流：小于131A / 单机 • 满负荷功耗：小于5000W / 单机 • 环境要求
• 提供交换网和线路板两级组播复制功能，达到最优的 组播效能。
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（5）
Quidway® NetEngine 40E 业务路由器
• QoS
• 完善的QoS机制。每线路板可提供8k个队列，支持 CBQ、LLS/NLS、PBS等先进调度技术，采用 WRED拥塞控制算法，支持8个等级的丢弃优先级；
• 长期工作：5～45°C，短期工作：0～55°C • 温度变化速率限制：30°C/小时 • 运行湿度：5%RH～85%RH； • 短时间运行湿度：5%RH～95%RH
• 海拔高度：5000m
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（3）
Quidway® NetEngine 5000E 系列核心路由器
• 华为S8512交换机
IP城域网现网主要设备介绍邮电规划 设计院
产品概述
Quidway® NetEngine 5000E 系列核心路由器
• Quidway® NetEngine 5000E核心路由器(以下简 称NE5000E)是华为3Com公司面向运营商及大型 行业网络国家骨干网络节点、各省的网络骨干节 点以及各运营商之间互联中心节点推出的顶级核 心路由器产品。
产品规格（4）
Quidway® NetEngine 40E 业务路由器
• 组播
• 支持IGMP协议，支持静态组播配置，支持PIMDM/SM、MSDP、MBGP组播路由协议，可提供64K 组播路由；
• 支持多个组播协议间的互操作性；
• 支持组播策略处理，包括组播路由协议和组播转发的 策略处理，支持组播QoS；
• MPLS VPN
• 可作为P和PE。支持MPLS VPN，符合RFC2547bis 协议；支持三种跨域实现方式；
• 支持与Internet业务集成，提供基于VPN的多实例 NAT；支持HoPE；支持多角色主机等。
• 支持Martini、Kompella、VPLS方式MPLS L2VPN。
IP城域网现网主要设备介绍邮电规划 设计院
• 提供软件热补丁技术，实现设备软件完全平滑升级； 采用无源背板设计；
• 重要部件冗余备份(包括路由处理模块、交换网、电 源等)，整机没有单点故障，所有组件可热插拔，支 持基于状态的热备份切换，支持NSF不间断转发和 BFD快速链路检测。
IP城域网现网主要设备介绍邮电规划 设计院
可选线路接口板
Quidway® NetEngine 40E 业务路由器
• 接口类型
• OC-192c/STM-64c POS
10GE-WAN/LAN
• OC-48c/STM-16c POS
GE
• OC-3/STM-1 POS
FE
• 交换容量：640Gbps，无阻塞交换
• 转发性能：400Mpps
• 专用业务板：Netstream / 隧道
• 路由协议
• 支持RIP、OSPF、IS-IS、BGP-4等路由协议，所有 端口在路由振荡等复杂路由环境下仍然能够保持线速
• 一体化机箱结构，支持19英 寸标准机架
• 尺寸(宽×深×高) ： 442mm×600mm×889m
• 接口板槽位 ：8槽位 / 单机 (NE40E-8)
• 满配置重量：小于200kg / 单 机
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（1）
Quidway® NetEngine 40E 业务路由器
• 支持流量监管和流量整形功能，配备 PFQ/WFQ/CBQ多级队列调度和WRED等先进的 QoS功能
• 可以提供基于DiffServ、MPLS TE隧道的完善QoS保 证。
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（6）
Quidway® NetEngine 5000E 系列核心路由器
• 可靠性
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（4）
Quidway® NetEngine 5000E 系列核心路由器
• IPv6
• 全面支持IPv6的各种特性和各项业务。基于硬件方式 实现IPv6线速转发处理，支持OSPFv3、IS-IS v6、 BGP4+、RIPng等路由协议，IPv6路由转发表容量 达260万，可提供8K个IPv6 over IPv4隧道，全面支 持IPv6的各种特性和各项业务，提供丰富的IPv4向 IPv6的过渡技术。
骨干网络的可靠性。
IP城域网现网主要设备介绍邮电规划 设计院
组网应用（2）
• 大型IP骨干网络
Quidway® NetEngine 5000E 系列核心路由器
IP城域网现网主要设备介绍邮电规划 设计院
组网应用（3）
Quidway® NetEngine 5000E 系列核心路由器
• IP城域网
• NE5000E、NE80E作为大型城域网核心和出口，通 过10G POS或多个2.5G POS链路与骨干网连接， 并通过高速链路与城域网内部及IDC连接；
• 吞吐容量
• 无阻塞交换结构，支持多机框级联 • 交换容量：2.56Tbps / 单机 • 接口容量：1.28Tbps / 单机，系统最大接口容量
80Tbps
• 转发性能：1600Mpps / 单机 • 路由协议
• 支持OSPF、IS-IS、BGP-4、PIM、MSDP、MBGP 等路由协议；具备超大路由表容量；所有端口在路由 振荡等复杂路由环境下仍然能够保持线速转发；支持 快速收敛功能，切实提高用户IP网络的可靠性。
Quidway® NetEngin院
组网应用（5）
Quidway® NetEngine 5000E 系列核心路由器
• 大型IDC出口
• 大型IDC中，使用 10G POS和广域网 络相连。内部可与 大量服务器群相连 ，充分保证服务带 宽资源。
• MPLS
• 支持MPLS线速转发，支持L3和L2 MPLS VPN，可 作P和PE，支持MPLS QoS，支持MPLS TE/FRR
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（5）
Quidway® NetEngine 5000E 系列核心路由器
• QoS
• 每端口8个优先级队列，提供8种服务质量（QoS） ，支持综合二层、三层、四层报文信息的复杂流分类 ，提供达到每线路板32K的强大双向流分类规则能力
• 提供精确的流量监管和流量整形功能；提供定义复杂 规则的功能，可以鉴别细粒度的流。
• 可以提供基于DiffServ的完善QoS保证。
IP城域网现网主要设备介绍邮电规划 设计院
产品规格（6）
Quidway® NetEngine 40E 业务路由器
• 可靠性
• 提供IP/MPLS快速重路由、虚拟路由冗余协议（ VRRP）、RPR自愈环网(IPS)等保护机制。
• 接口类型
• OC-192c/STM-64c POS
10GE-WAN/LAN
• OC-48c/STM-16c POS
GE
• OC-12c/STM-4c POS
FE
• OC-3/STM-1 POS
E1
• OC-48/STM-16 cPOS通道化到155M
OC-12c/STM-4c ATM • OC-3/STM-1 cPOS通道化到E1/T1
接入和高性能业务处理的要求。
• NE40E基于分布式的网络处理器硬件转发和无阻塞交换技 术，具备优异的扩展能力，全面支持IPv6。NE40E融合核 心路由器强大的IP业务处理能力和三层以太交换能力，可 提供更丰富的业务、更灵活的组网 。
IP城域网现网主要设备介绍邮电规划 设计院
产品外观
Quidway® NetEngine 40E 业务路由器
IP城域网现网主要设备介绍邮电规划 设计院
Redback SE800 宽带接入 服务器
• Redback(美国力博通信公司，已被爱立信收购) • SmartEdge800（简称SE800），于2003年进入中国市场
，主要应用于中国电信的宽带接入服务器。 • 2008年进入中国移动软交换CE的集采名单，2009年5月
• 主控模块提供 1：1备份，交换网模块3+1备份，系 统电源和风扇冗余备份，支持自约束持续路由 (SCSR)和不间断转发
• 所有组件可热插拔；提供快速路由收敛和MPLS快速 重路由(FRR)功能
IP城域网现网主要设备介绍邮电规划 设计院
组网应用（1）
Quidway® NetEngine 5000E 系列核心路由器
• NE5000E作为顶极核心路由器，应用于大型IP核心网， 城域骨干层和大型IDC出口位置。
• 大型IP骨干网络
NE5000E作为超级骨干节点，通过10GPOS接口互联。核心骨干层 部署MPLS FRR，通过快速的链路切换，提高核心网的连续业务提 供能力，边缘节点采用NetEngine 5000E/80E路由器，为城域网提 供高速上联。核心设备与边缘设备之间采用双归属组网，充分保证
IP城域网现网主要设备介绍邮电规划 设计院
产品概述
Quidway® NetEngine 40E 业务路由器
• Quidway® NetEngine 40E业务路由器（简称NE40E）是 华为公司推出的NE40增强型高端网络产品，主要应用在 IP骨干网、IP城域网以及各种大型IP网络的边缘位置，可 提供线速10G接口和高密度以太网接口，满足高密度业务
