SCB11技术协议(xin)

山东博兴胜利科技有限公司

变压器

技

术

协

议

书

需方：山东博兴胜利科技有限公司

供方：

签订日期: 年月日

需方与供方就需方订购供方10kV干式变压器（生产方：）有关技术问题，进行了友好协商，达成如下协议。

1.总则

1.1本设备技术协议书适用于山东博兴胜利科技有限公司污水处理项目低压干式变压器。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规格书经双方协商确认后作为定货合同的技术附件，与合同正文具有相同的法律效力。

1.3本技术规格书未尽事宜，由买卖双方协商确定。

2、适用的技术标准和规范

IEC726－11 国际电工委员会标准－干式电力变压器

GB1094.3 绝缘水平、绝缘试验和外绝缘空气间隙

GB1094 变压器

GB/T10228 干式电力变压器技术参数和要求

GB/T17211 干式电力变压器负载导则

GB50150 电气装置安装工程电气设备交接试验标准

GB/T17468 电力变压器选用导则

GB4208 外壳防护等级

GB6450 干式电力变压器

以上标准按最新版本执行,优先采用国家标准及较高要求标准，仅无相关国标时才采用相应IEC 标准。

3.设备使用环境条件

外部环境条件

（1）安装地点户内

（2）海拔高度≤1000m

极端最低气温：-5℃

极端最高气温：+40℃

4.技术条件及要求

4.1变压器基本技术参数

4.1.1型式

SCB11-2000/10.5-0.4 三相双绕组无载调压环氧树脂浇注干式变压器2台4.1.2冷却方式：AN/AF

4.1.3额定容量：2000kVA

4.1.4额定电压：

高压侧：10.0kV

低压侧：0.4 kV

4.1.5额定频率：50Hz

4.1.6相数：三相

4.1.7联接组标号（10 kV降压变）：Dyn11

4.1.8绝缘耐热等级：H级绝缘，温升按F级（125K）考核

4.1.9端子连接方式：

高压侧：10.0kV电缆

低压侧：0.4kV硬母线

绕组中性点接地方式：

高绕压组：中性点不接地

低压绕组：0.4kV中性点直接接地（装设零序电流互感器）

4.1.10变压器外壳防护等级：IP21

4.1.11绝缘水平：

额定短时工频耐压(1min)：35kV(有效值)

额定雷电冲击耐压：75kV(峰值)

4.1.12局部放电量：4PC（按IEC726规定的方法测量）

4.1.13变压器的阻抗电压、变比、调压方式、配零序CT变比的要求见下表：

10.02×

2.5%/0.4kV

4.2.1承受短路能力：保证变压器高、低压绕组及其辅助设备如支持绝缘子，无载切换电压连接片等在变压器高压侧系统阻抗为零(电源为无穷大)，在1.05倍额定最高分接电压下，变压器低压侧绕组出口发生三相金属性短路变压器不致出现有害的机械和热应力以及电气性能损伤。

4.2.2负载能力：自然空气冷却（AN）时,安装在柜体内的变压器，应连续输出100%的额定容量；强迫空气冷却（AF）时，在同样条件下，变压器输出容量应达到150%以上，并能保证长期运行。铭牌上应标明AN/AF的输出容量。变压器过负荷能力符合GB/T17211《干式变压器负载导则》。

4.2.3温升极限：125K(用电阻法测量)

4.2.4低压绕组采用铜箔，高压绕组采用铜线绕制；树脂为美国享斯曼公司进口产品。硅钢片采用武钢冷轧高导磁晶粒取向硅钢片，采用阶梯五步叠结构。无毛刺，铁芯压紧并采用有效措施以减少涡流损失。

4.2.5整机运行噪声为：47dB（A）（测量点在距离外壳1米处）。

4.2.6散热性能好，机械强度要高，不会因绕组温度变化，而造成变压器在保证寿命内出现线筒表面的龟裂。变压器外壳形式能使外界空气以循环方式直接冷却铁芯和线圈。

4.2.7过热保护，变压器附有温度显示系统、温控保护系统，配置温度控制箱，

可自动监测并巡回显示三相低压绕组最热点温度。温控系统的温度设定可以根据要求进行调整。自然空气冷却（AN）时，绕组温度超过规定值时报警,当绕组温度继续升高并超过允许值时输出跳闸信号；强迫空气冷却(AF)时，能根据绕组温度的高低自动启停风机，同样，当绕组温度超过规定值时报警,绕组温度继续升高并超过允许值时输出跳闸信号。温度显示系统、温控保护系统分别通过预埋在绕组中的测温元件测量各相绕组温度，系统采用带补偿三线制。为能选择冷却风扇

的运行方式，有一套手动操作的选择切换开关，具有自动和手动两个位置。

4.2.8变压器自身不燃，阻燃性好，绝缘材料具有自动熄火的特性，遇到火源时不产生有害气体。

4.2.9变压器铁心和金属件均可靠接地（铁扼穿芯螺杆除外），接地装置应有防锈镀层，并有明显的接地标志，铁心和金属件需有防锈保护层。

4.2.10装设带电开门报警装置。

4.2.11变压器高压侧为电缆下进线，变压器厂家提供变压器低压侧竖直方向出线的铜排，变压器和开关柜连接的水平铜排由开关柜厂家提供，接线由开关柜厂家完成。供方应与低压柜厂家互相配合和协调母线的开孔及连接接口。

4.2.12变压器本体上的测温装置的端子箱就地仪表间的电缆采用阻燃、屏蔽电缆。变压器的端子箱内的端子排采用菲尼克斯（凤凰）公司产品，阻燃、防潮型，并应有20%的备用端子。端子箱应随变压器成套供货，端了箱具有三防功能(防水、防凝露、防盐雾)。

4.2.13变压器带温控及显示装置，温度控制装置应具有与计算机控制系统接口和下述功能

a.具有三相巡检及最大值显示

b.超温报警

c.超温跳闸

d.传感元件断线报警

e.冷却风扇启停

f.信号采用硬接线接至端子排，并有RS232或RS485通讯口

g.温控元件输出接点容量不小于直流220V，3A。

h.温控装置电源：交流220V

i.防电磁干扰

4.2.14变压器外壳落地并与地面埋件焊接固定。外壳防护等级为IP21，材质为：铝合金。

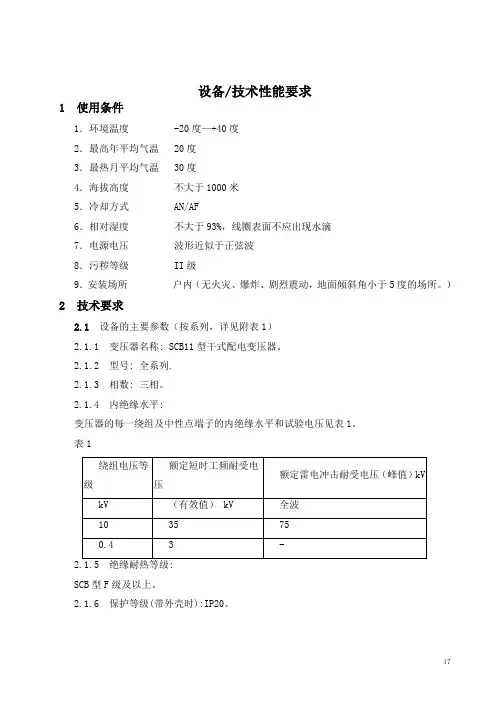

4.2.15技术数据表

SCB11-2000/10.5/0.4
