555 振荡器 工作原理
555振荡电路的工作原理

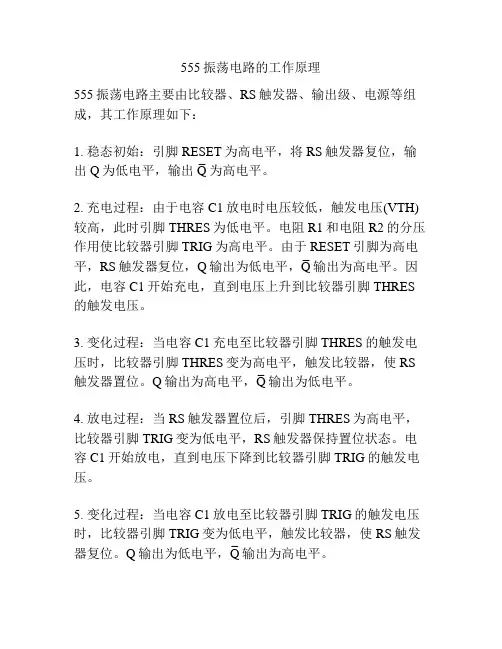

555振荡电路的工作原理
555振荡电路主要由比较器、RS触发器、输出级、电源等组成，其工作原理如下：
1. 稳态初始：引脚RESET为高电平，将RS触发器复位，输出Q为低电平，输出Q为高电平。
2. 充电过程：由于电容C1放电时电压较低，触发电压(VTH)较高，此时引脚THRES为低电平。
电阻R1和电阻R2的分压作用使比较器引脚TRIG为高电平。
由于RESET引脚为高电平，RS触发器复位，Q输出为低电平，Q输出为高电平。
因此，电容C1开始充电，直到电压上升到比较器引脚THRES 的触发电压。
3. 变化过程：当电容C1充电至比较器引脚THRES的触发电压时，比较器引脚THRES变为高电平，触发比较器，使RS 触发器置位。
Q输出为高电平，Q输出为低电平。
4. 放电过程：当RS触发器置位后，引脚THRES为高电平，比较器引脚TRIG变为低电平，RS触发器保持置位状态。
电容C1开始放电，直到电压下降到比较器引脚TRIG的触发电压。
5. 变化过程：当电容C1放电至比较器引脚TRIG的触发电压时，比较器引脚TRIG变为低电平，触发比较器，使RS触发器复位。
Q输出为低电平，Q输出为高电平。
通过充放电过程的反复循环，555振荡电路产生稳定的方波或
单稳态脉冲输出。
可通过调整电阻和电容的值来改变振荡频率。
555多谐振荡器工作原理
555多谐振荡器工作原理
555多谐振荡器是一种常见的电子电路，它可以产生多个频率
的方波信号。
它的工作原理如下:
1. 在555多谐振荡器中，主要使用了一种叫做NE555的集成
电路。
2. NE555集成电路内部有个双稳态多谐振荡器电路，它由电
流电压比较器、RS触发器、电子开关组成。
3. 多谐振荡器的频率取决于电阻和电容的数值。
4. 当触发电压小于电阻分压电压时，RS触发器被设置为置"1"。
5. 电路中的电子开关开始导通，开始放电，并且RS触发器从置"1"到置"0"。
同时电容开始充电。
6. 当电压达到峰值电压(2/3Vcc)时，比较器会将RS触发器重
新置"1"。
7. 电子开关关闭，电容开始放电。
8. 当电压降为1/3Vcc时，RS触发器再次置"0"，电子开关导通，电容再次充电。
9. 这个过程就会不断重复，形成周期性的方波信号。
10. 方波信号的频率可以通过改变电阻和电容的数值来调节。
总结起来，555多谐振荡器通过使用内部的双稳态多谐振荡器电路，利用电阻和电容的充放电过程产生周期性的方波信号。
方波信号的频率可以通过调节电阻和电容的数值来改变。
555多谐振荡器的工作原理 电子技术创新实训 电子实训
多谐振荡器的工作原理
多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故称为多谐振荡器。
多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之间来回转换，故又称它为无稳态电路。
由555定时器构成的多谐振荡器如图1所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。
由于接通电源瞬间，电容C来不及充电，电容器两端电压uc为低电平，小于（1/3）Vcc，故高电平触发端与低电平触发端均为低电平，输出uo为高电平，放电管VT截止。
这时，电源经R1，R2对电容C 充电，使电压uc按指数规律上升，当uc上升到（2/3）Vcc时，输出uo为低电平，放电管VT导通，把uc从（1/3）Vcc 上升到（2/3）Vcc这段时间内电路的状态称为第一暂稳态，其维持时间TPH的长短与电容的充电时间有关。
充电时间常数T充=（R1＋R2）C。
由于放电管VT导通，电容C通过电阻R2和放电管放电，电路进人第二暂稳态.其维持时间TPL的长短与电容的放电时间有关，放电时间常数T放＝R2C0随着C的放电，uc下降，当uc下降到（1/3）Vcc 时，输出uo。
为高电平，放电管VT截止，Vcc再次对电容c充电，电路又翻转到第一暂稳态。
不难理解，接通电源后，电路就在两个暂稳态之间来回翻转，则输出可得矩形波。
电路一旦起振后，uc电压总是在（1/3～2/3）Vcc 之间变化。
图1（b）所示为工作波形。
555。
555多谐振荡器电路原理
555多谐振荡器电路原理
555多谐振荡器电路原理主要是指由一个555定时器晶体管组成的电路，它可以按照其固定的频率和振幅来产生一个谐波振荡电压。
该电路也称为霍尔-罗伯逊振荡器电路，它包括一个555定时器晶体管，两个电容，一个电阻和一个振荡器电路。
从电路上看，它可以用来给电路提供一个定时脉冲电压输出，这个脉冲输出电压可以根据振荡器电路的频率和振幅来改变。
该电路主要由四部分组成，主要包括：
(1) 555定时器芯片：该芯片包括一个触发输入和一个重置输入，这两个输入可以控制电路的启动和停止。
(2) 两个电容：这两个电容可以用来累计负载的电荷，调节输出的振幅。
(3) 一个电阻：该电阻用来控制电路的触发频率。
(4) 振荡器电路：该电路可以用来控制输出的频率和振幅。
该电路的工作原理如下：
1、首先，触发输入端的电压比重置输入端的电压高，555定时器晶体管就会被触发，开始工作；
2、电路中的两个电容会累积电荷，引起电压升高，达到一定水平后，555的输出端就会被重置；
3、重置后，电容就释放到电阻中，电路就会再次从头开始工作；
4、这样一个循环，一直持续下去，可以产生出一个定时的谐波振荡电压，供给其他电路使用。
通过以上对555多谐振荡器电路原理的介绍，我们可以知道，该电路可以用来产生一个定时的谐波振荡电压，为其他电路提供电源。
555定时器构成的多谐振荡器的工作原理

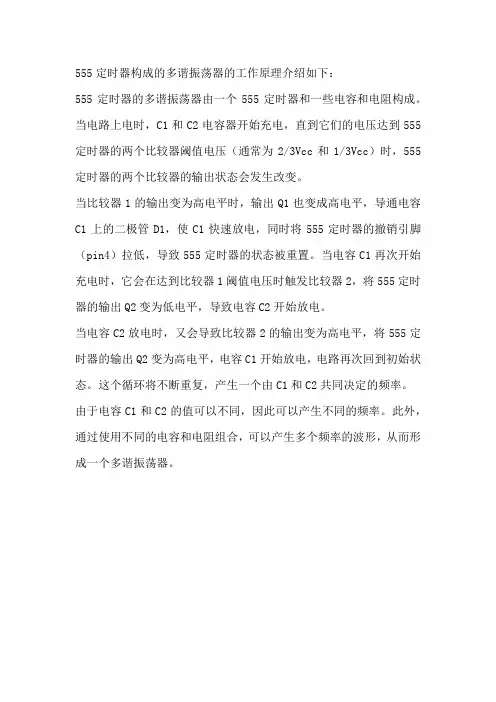

555定时器构成的多谐振荡器的工作原理介绍如下：
555定时器的多谐振荡器由一个555定时器和一些电容和电阻构成。
当电路上电时，C1和C2电容器开始充电，直到它们的电压达到555定时器的两个比较器阈值电压（通常为2/3Vcc和1/3Vcc）时，555定时器的两个比较器的输出状态会发生改变。
当比较器1的输出变为高电平时，输出Q1也变成高电平，导通电容C1上的二极管D1，使C1快速放电，同时将555定时器的撤销引脚（pin4）拉低，导致555定时器的状态被重置。
当电容C1再次开始充电时，它会在达到比较器1阈值电压时触发比较器2，将555定时器的输出Q2变为低电平，导致电容C2开始放电。
当电容C2放电时，又会导致比较器2的输出变为高电平，将555定时器的输出Q2变为高电平，电容C1开始放电，电路再次回到初始状态。
这个循环将不断重复，产生一个由C1和C2共同决定的频率。
由于电容C1和C2的值可以不同，因此可以产生不同的频率。
此外，通过使用不同的电容和电阻组合，可以产生多个频率的波形，从而形成一个多谐振荡器。
555多谐振荡器电路原理

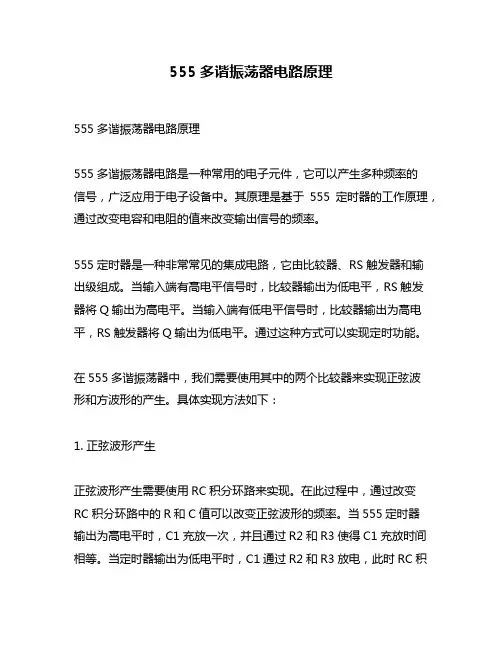

555多谐振荡器电路原理555多谐振荡器电路原理555多谐振荡器电路是一种常用的电子元件，它可以产生多种频率的信号，广泛应用于电子设备中。
其原理是基于555定时器的工作原理，通过改变电容和电阻的值来改变输出信号的频率。
555定时器是一种非常常见的集成电路，它由比较器、RS触发器和输出级组成。
当输入端有高电平信号时，比较器输出为低电平，RS触发器将Q输出为高电平。
当输入端有低电平信号时，比较器输出为高电平，RS触发器将Q输出为低电平。
通过这种方式可以实现定时功能。
在555多谐振荡器中，我们需要使用其中的两个比较器来实现正弦波形和方波形的产生。
具体实现方法如下：1. 正弦波形产生正弦波形产生需要使用RC积分环路来实现。
在此过程中，通过改变RC积分环路中的R和C值可以改变正弦波形的频率。
当555定时器输出为高电平时，C1充放一次，并且通过R2和R3使得C1充放时间相等。
当定时器输出为低电平时，C1通过R2和R3放电，此时RC积分环路中的电压下降，当电压降至1/3Vcc时，比较器2的输出变为低电平，RS触发器将Q输出为低电平。
此时C1开始充放，当电压升至2/3Vcc时，比较器1的输出变为高电平，RS触发器将Q输出为高电平。
这样就完成了一个完整的正弦波形周期。
2. 方波形产生方波形产生需要使用比较器和反相器来实现。
在此过程中，通过改变R和C值可以改变方波形的频率。
当555定时器输出为高电平时，比较器1输出为高电平，反相器输出为低电平。
当定时器输出为低电平时，比较器2输出为低电平，反相器输出为高电平。
这样就完成了一个完整的方波形周期。
总结555多谐振荡器是一种常用的信号发生器，在工业、医疗、军事等领域都有广泛应用。
其原理是基于555定时器的工作原理，并通过改变RC积分环路和反相器中的元件值来改变信号频率和波形类型。
熟练掌握555多谐振荡器原理和实现方法，对于电子工程师来说是非常重要的技能。
555多谐振荡器工作原理
555多谐振荡器工作原理555多谐振荡器是一种常用的多谐振荡器，由于其简单稳定的特点，在各种电路中得到了广泛的应用。
本文将介绍555多谐振荡器的工作原理和实现方法。
1. 555多谐振荡器的工作原理555多谐振荡器是一种基于555定时器的多谐振荡器，其工作原理可以分为以下几个步骤：1) 在555定时器的第一、第二引脚之间连接一个电阻网络，通过改变电阻值可以调节振荡器的频率。
2) 在555定时器的第二、第三引脚之间连接一个电容，通过改变电容值可以调节振荡器的频率。
3) 当电容器充电到2/3 Vcc时，555定时器的输出为低电平，电容器开始放电，直到电容器电压降到1/3 Vcc时，555定时器的输出变为高电平，电容器开始充电。
这个过程不断重复，从而产生了振荡信号。
4) 通过改变电阻值和电容值，可以调节振荡器的频率和波形。
2. 555多谐振荡器的实现方法555多谐振荡器的实现方法比较简单，只需要按照下面的步骤进行即可：1) 连接555定时器的第一、第二引脚，接入电阻网络。
2) 连接555定时器的第二、第三引脚，接入电容。
3) 连接555定时器的第六引脚，接入电源正极。
4) 连接555定时器的第一引脚，接入电源负极。
5) 连接555定时器的第五引脚，接入输出负载，如LED等。
6) 通过改变电阻值和电容值，可以调节振荡器的频率和波形。
3. 555多谐振荡器的应用555多谐振荡器在各种电路中都有广泛的应用，下面列举几个常见的应用：1) 闪光灯电路：通过连接一个放电管和一个电容，可以实现闪光灯的效果。
2) 蜂鸣器电路：通过连接一个压电陶瓷蜂鸣器，可以实现声音的输出。
3) LED闪烁电路：通过连接一个LED和一个电容，可以实现LED 的闪烁效果。
4) 电子钟电路：通过连接数个555多谐振荡器，可以实现电子钟的功能。
555多谐振荡器是一种简单稳定的多谐振荡器，具有广泛的应用前景。
希望本文能够对读者理解555多谐振荡器的工作原理和实现方法有所帮助。
555电路构成的多谐振荡器的工作原理
555电路构成的多谐振荡器的工作原理1. 介绍多谐振荡器是一种能够在多个频率下产生高质量波形的电路，它在电子工程领域中有着广泛的应用。
其中，555电路构成的多谐振荡器因为其简单稳定的特点，被广泛应用于实际工程中。
2. 555电路的基本工作原理555电路是一种集成电路，在各种振荡器电路中有着广泛的应用。
它主要由一个比较器和一个SR触发器组成。
当电路的输入达到一定的电平以后，触发器的状态就会发生改变，产生一个输出脉冲。
此时，比较器会对此脉冲进行比较，并且产生相应的电平改变。
3. 多谐振荡器的构成多谐振荡器是通过改变电路中的电容值和电阻值来调整振荡频率的。
其实现过程主要涉及到一个RC环路和一个比较器。
555电路的基本工作原理决定了其具有可调节频率的功能，因此我们只需要加入适当的RC组合即可实现多谐振荡器的构造。
4. 555电路构成的多谐振荡器的工作原理在555电路构成的多谐振荡器中，通过改变电容C和电阻R的数值，可以调整振荡的频率。
当输入信号达到一定的电平以后，触发器的状态会发生改变，此时，比较器会产生一个输出信号，这个信号的频率与C和R的数值有关。
因此，通过改变C和R的数值即可改变输出信号的频率，从而实现多谐振荡器的调节。
5. 多谐振荡器的应用多谐振荡器在实际工程中具有广泛的应用，例如在调音台、通信设备中就有着应用。
通过调整多谐振荡器的参数，可以控制电路的振荡频率。
这种特性使得多谐振荡器可以用于电子设备的数字信号处理、模拟信号产生等方面。
总结：555电路构成的多谐振荡器的工作原理是通过改变RC组合的数值来控制电路的振荡频率。
555电路本身就拥有经典的可调频功能，这使得555电路构成的多谐振荡器具有了更好的调节性和应用性，适合在通信、音频、电视、测量仪器等领域中得到广泛的应用。
555多谐振荡器
555多谐振荡器555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。
因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。
泛应用于脉冲波形的产生与变换、测量与控制等方面。
本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。
的内部特性和简单应用。
一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路定时器是一种模拟电路和数字电路相结合的中规模集成电路,,其内部结构如图（构如图（A A ）及管脚排列如图（及管脚排列如图（B B ）所示。
）所示。
A∞A∞它由分压器、比较器、基本R--S 触发器和放电三极管等部分组成。
分压器由三个5K W 的等值电阻串联而成。
的等值电阻串联而成。
分压器为比较器分压器为比较器1A 、2A 提供参考电压，提供参考电压，比较器比较器1A 的参考电压为23cc V ，加在同相输入端，比较器2A 的参考电压为13cc V ，加在反相输入端。
比较器由两个结构相同的集成运放1A 、2A 组成。
高电平触发信号加在1A 的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S 触发器_D R 端的输入信号；低电平触发信号加在2A 的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R —S 触发器_D S 端的输入信号。
基本R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。
的输出端控制。
2、 多谐振荡器工作原理由555定时器组成的多谐振荡器如图定时器组成的多谐振荡器如图(C)(C)(C)所示，所示，其中R 1、R 2和电容C 为外接元件。
其工作波如图件。
其工作波如图(D)(D)(D)所示。
所示。
所示。
设电容的初始电压c U ＝０，＝０，t t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端TH V ＝TL V ＝０＝０<<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，表示高电位，00表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源cc V 经1R ，2R 向电容Ｃ充电，c u 逐渐升高。
555定时器构成振荡器的工作原理
555定时器构成振荡器的工作原理以555定时器构成振荡器的工作原理为标题引言：555定时器是最常见的集成电路之一，它具有广泛的应用领域，其中之一就是构成振荡器。
本文将详细介绍以555定时器构成振荡器的工作原理。
一、555定时器简介555定时器是一种集成电路，由三个主要部分组成：比较器、RS触发器和电压比较器。
它可以以多种工作模式运行，包括单稳态、脉冲宽度调制和振荡器。
二、振荡器的基本原理振荡器是一种能够产生周期性信号的电路。
它由一个放大器和一个反馈网络组成。
放大器将输入信号放大后送回给反馈网络，反馈网络再将放大的信号送回放大器，形成一个正反馈的闭环系统，从而产生稳定的周期性信号。
三、555定时器振荡器的工作原理以555定时器构成的振荡器一般采用双稳态振荡器的结构。
在这种结构中，两个稳态之间的切换使得输出信号在高电平和低电平之间周期性地变化。
1. 电容充放电过程当Vcc接通时，555定时器开始工作。
电容开始通过外部电阻充电，当电压达到2/3 Vcc时，比较器的输出翻转，将控制电平发送到RS 触发器，使其输出翻转，同时放大器输出高电平，连接到电容上。
这时电容开始通过外部电阻放电。
2. 双稳态切换当电容通过外部电阻放电，电压降到1/3 Vcc时，比较器的输出再次翻转，将控制电平发送到RS触发器，使其输出再次翻转，同时放大器输出低电平，断开电容的放电路径。
这时电容开始通过外部电阻充电，重新开始充放电过程。
3. 输出信号通过上述充放电过程，555定时器产生了一个稳定的周期性输出信号。
输出信号的频率取决于电容充放电的时间常数，可以通过选择合适的电阻和电容值来调节。
四、555定时器振荡器的应用基于555定时器构成的振荡器在电子电路中有广泛的应用。
其中，矩形波振荡器和正弦波振荡器是最常见的两种。
1. 矩形波振荡器矩形波振荡器通过调节电阻和电容的值，可以产生不同频率的矩形波信号。
这种信号在数字电路中常作为时钟信号、计数器的输入信号等使用。
555电路构成的多谐振荡器的工作原理
555电路构成的多谐振荡器的工作原理多谐振荡器是一种能够产生多个谐振频率的振荡器。
它由一个555定时器电路和一个RC网络组成。
555定时器是一种常用的集成电路，具有精确的定时和脉冲控制功能，可以广泛应用于计时、频率测量、脉冲调制和振荡等领域。
多谐振荡器的工作原理如下：1. RC网络起振：在多谐振荡器中，RC网络起到自激振荡的作用。
该网络由电阻R和电容C组成，通过改变RC的数值可以调节谐振频率。
假设初始电压为0V，当电源开始供电时，电容C开始充电，电压慢慢增加。
2. 555定时器触发：在电容C充电过程中，当电压达到555定时器的触发电压时，555定时器的输出端产生高电平信号。
这个电压阈值是通过555定时器的控制电压(Vth)和电源电压(Vcc)比较得出的。
一般情况下，当电容C电压达到2/3的Vcc 时，触发电压被激活。
3. 输出反转：当555定时器的输出端产生高电平时，输出引脚Q会产生低电平。
这个低电平信号会经过一个反相器，然后再返回RC网络。
4. RC网络放电：当反向信号返回RC网络时，电容C开始放电，电压开始降低。
5. 555定时器复位：当电容C电压降低到1/3的Vcc时，555定时器的复位电压(Rst)被激活，输出引脚Q产生高电平信号，使RC网络重新开始充电过程。
通过不断充电和放电的过程，RC网络和555定时器相互作用，使电路达到自激振荡的状态。
通过调节RC网络的数值，可以改变振荡频率，从而产生不同的谐振频率。
总结起来，多谐振荡器的工作原理核心在于RC网络和555定时器的相互作用。
RC网络起到谐振和放电的作用，而555定时器则根据RC网络的状态产生相应的触发信号，并控制输出信号的状态。
通过不断的充电和放电过程，实现了多谐振荡器的稳定振荡。
这种电路结构简单、可靠性高，非常适合用于产生多个谐振频率的应用场景。
555多谐振荡器产生1hz脉冲 -回复
555多谐振荡器产生1Hz脉冲 - 回复让我们来探讨一下555多谐振荡器的基本原理。
555多谐振荡器是一种集成电路，能够产生高稳定度的脉冲信号。
它由比较器、触发器和输出级组成，通过外接的电阻和电容来控制输出脉冲的频率和占空比。
在555多谐振荡器中，当电容充电至2/3的电压时，比较器输出反转信号，导致触发器的状态改变，电容开始放电直到电压降至1/3的电压，触发器的状态再次改变。
这样循环往复就形成了一定频率的脉冲信号。
凭借这一原理，我们可以设计出一个产生1Hz脉冲的555多谐振荡器。
我们需要根据所需的频率来确定电阻和电容的数值。
在这里，我们需要计算出电阻和电容的数值，以便产生接近1Hz的频率。
接下来，将555多谐振荡器的引脚按照设计连接好，通过外接电路控制电阻和电容的数值，就能够产生出1Hz的脉冲信号。
当我们将555多谐振荡器连接好后，就可以进行测试和验证。
通过连接示波器，我们可以观察到输出的脉冲信号，并通过频率计准确测量频率是否达到了1Hz。
如果频率不准确，我们可以通过调整电阻和电容的数值来进行微调，以满足实际需求。
对于555多谐振荡器产生1Hz脉冲这一主题，个人认为在实际应用中有着广泛的用途。
比如在计时、时序控制、音乐电子乐器中，都可以利用到1Hz的脉冲信号。
通过学习和掌握555多谐振荡器的工作原理和调试方法，可以更好地理解和掌握电子电路的基本知识。
通过深入理解555多谐振荡器的工作原理，并结合具体的设计和应用，我们能够更加全面、深刻地理解1Hz脉冲的产生过程和调试方法。
这不仅有助于我们在实际应用中更加灵活地运用脉冲信号，也有助于我们对电子电路的理解和掌握。
555多谐振荡器是一种常用的集成电路，用于产生稳定的脉冲信号。
它的工作原理十分简单，通过外接电阻和电容，利用电荷的充放电过程来产生周期性的脉冲信号。
它不仅在电子电路中有着广泛的应用，还可以帮助我们更好地理解和掌握电子电路的基本原理。
在设计555多谐振荡器产生1Hz脉冲信号时，我们首先需要确定所需要的频率，然后通过计算电阻和电容的数值来实现。
用555定时器组成多谐振荡器
用555定时器组成多谐振荡器一、电路结构多谐振荡器是无稳态电路，两个暂稳态不断地交替。
图1为用SG555组成的多谐振荡器电路图。
利用放电管V作为一个受控电子开关，使电容充电、放电而转变UC 上升或下降。
令UC=TH=TR ，则交替置0,置1。
R1，R2和C为定时元件。
图1 用555定时器组成多谐振荡器二、工作原理1，接通电源Vcc后，Vcc经电阻R1，R2对电容C充电，其电压UC 由0按指数规律上升，当UC≥2/3Vcc时，电压比较器C1和C2的输出分别为：UC1=0，UC2=1基本RS触发器被置0，Q=0,Q=1，输出U0跃到低电平UOL于此同时，放电管V导通，电容C经电阻R2、放电管V 放电电路进入暂稳态。
2，随着电容C的放电，UC随之下降。
当UC下降到UC ≤2/3Vcc ，则电压比较器C1和C2的输出为UC1=1，UC2=0基本RS触发器被置1，Q=1,Q=0，输出U0由低电平UOL跃到高电平UOH同时，因Q=0，放电管V截止，电源Vcc又经电阻R1，R2对电容C充电。
电路又返回到前一个暂稳态。
3，这样，电容C上的电压UC将在2/3 Vcc 和1/3Vcc之间来回放电和充电，从而使电路产生了振荡，输出矩形脉冲。
三、输出波形图2 多谐振荡器的工作波形多谐振荡器的振荡周期T为：T=tw1+tw2tww1为电容C上的电压由1/3 Vcc下降到2/3 Vcc 所需要的时间，充电回路的时间常数为(R1+R2)Ctww1可用下式估算tw1=(R1+R2)CLn2≈0.7(R1+R2)Ctw2 为电容C上的电压由2/3 Vcc下降到1/3 Vcc所需的时间，放电回路的时间常数为R2C,tw2可用下式估算tw2=R2CLn2=0.7R2C所以，多谐振荡的振荡周期T为T=tw1+tw2≈0.7(R1+R2)C振荡频率为：f=1/T=1/0.7(R1+2R2)C四、占空比可调的多谐振荡器图3 用555定时器组成占空比可调的多谐振荡器在放电管V截止时，电源Vcc经R1和VD1对电容C充电；当V导通时，C经VD2 ，R2和放电管V放电。
模拟电子技术555多谐振荡器
555多谐振荡器
说明：555集成电路，也称555时基电路，是一种中规模集成电路。
它具有功能强、使用灵活、适用范围宽的特点。
通常只需外接少量几个阻容元件，就可以组成各种不同用途的脉冲电路。
可以用作脉冲波的产生和整形，也可用于定时或延时控制，广泛地用于各种自动控制电路中。
利用一块555集成电路和少量的外围元件就可以做成一个既会打节拍又会闪光的多谐振荡器。
一、电路工作原理：
电路图：
工作原理：本电路的核心器件是555集成电路，它接成典型的无稳态工作方式，1脚接地，4、8脚接电源，5脚通过一个0.01μF的电容器接地，2、6、7脚的典型接法如上图所示，3脚为输出端。
接通电源后，555集成电路的输出端第3脚电平不断地出现高低变化。
当3脚为高电平时，LED1熄灭LED2发光，同时电容器C2被充电，扬声器SP里就有一个充电冲击电流通过，从而发出“嗒”响声。
3脚为低电平时，LED1发光LED2熄灭，C2通过SP向555集成电路3、1脚间放电，SP又发出一声“嗒响声。
所以发光二极管LED1、LED2交替发光，扬声器SP就发出“嗒嗒”节拍声。
二、元器件清单：
R1：2K
R2:100K
R3\R4:200
C1:4.7uF
C2:10 Uf
C3:0.01 Uf
VCC:6V
三、电路安装及调试
测试1：用指针式万用表测量555集成电路各引脚的电位，并观察万用表指针的变化情况。
测试2：用示波器观察555集成电路2脚、3脚的电位
三、分析及思考：
1.555集成电路的输出端3脚的电位为什么会出现高低变化？
2.555多谐振荡器的振荡频率跟哪些参数有关？。
555振荡电路频率计算
555振荡电路频率计算555振荡电路是一种常用的集成电路，可以产生稳定的方波信号。
它的频率可以通过一定的计算方法来确定。
555振荡电路是由几个电子元件组成的电路，其中包括三个5kΩ电阻、两个10kΩ电阻、两个0.01μF电容和一个555定时器集成电路。
通过调整电阻和电容的数值，可以改变振荡电路的频率。
为了计算555振荡电路的频率，首先需要了解555定时器的工作原理。
555定时器是一种多功能集成电路，可以用作定时器、脉冲发生器和振荡器等。
在振荡模式下，555定时器的工作原理如下：1. 在电路的控制引脚（pin5）和放电引脚（pin7）之间连接一个电阻（R1），并将该引脚接地。
2. 将一个电容（C1）连接到放电引脚（pin7）和电源引脚（pin8）之间。
3. 将一个电阻（R2）连接到电源引脚（pin8）和放电引脚（pin7）之间。
4. 将一个电容（C2）连接到放电引脚（pin7）和控制引脚（pin5）之间。
5. 将一个电阻（R3）连接到控制引脚（pin5）和放电引脚（pin7）之间。
在振荡模式下，电容C1通过电阻R1开始充电，直到电压达到2/3的电源电压。
然后，电容C1通过电阻R2开始放电，直到电压降到1/3的电源电压。
这个充放电的过程不断重复，从而形成了方波信号。
555振荡电路的频率可以通过以下公式来计算：频率 = 1.44 / ((R1 + 2 * R2) * C1)其中，R1和R2分别是电阻的阻值，C1是电容的容值。
根据上述公式，我们可以通过调整电阻和电容的数值来改变振荡电路的频率。
例如，如果我们将R1设为10kΩ，R2设为20kΩ，C1设为0.01μF，那么振荡电路的频率就可以计算为：频率= 1.44 / ((10kΩ + 2 * 20kΩ)* 0.01μF) ≈ 48.78Hz通过这种方式，我们可以根据需要来设计不同频率的555振荡电路。
这种电路在电子设备中应用广泛，例如用于产生脉冲信号、驱动LED灯等。
555振荡器工作原理
555振荡器工作原理
振荡器是一种电子电路，可以将直流电能转化为交流电信号。
555振荡器是一种广泛应用的集成电路，由一组电容、电阻和
比较器构成，具有稳定性和可靠性。
555振荡器的工作原理如下：首先，电压Vcc通过供电电源与555芯片相连，将芯片正常工作所需电能提供给它。
然后，通
过连接的RC网络（由电容C和电阻R构成）为555芯片提供稳定的参考电压。
555芯片内部有两个比较器，分别是上比较器和下比较器，它
们通过对输入电压进行比较来确定输出电平。
接下来，通过外部的电阻和电容的组合，555芯片的内部电流被充放电。
当电
压达到上比较器的阈值电平时，输出电平从低电平跃升为高电平。
而当电压达到下比较器的阈值电平时，输出电平从高电平跃升为低电平。
这样，555振荡器就会在上下比较器之间不断切换，从而产生稳定的交流信号。
具体而言，当电压在RC网络上升时，555芯片内部电流开始
充电，当充电电压达到上比较器的阈值电平时，输出电平由低变高。
接着，RC网络开始放电，电压下降，当放电电压达到
下比较器的阈值电平时，输出电平由高变低。
通过这个过程，555振荡器就形成了一个周期性的交流信号。
通过调节RC网络中的电容和电阻值，可以改变振荡器的频率
和波形。
同时，555振荡器还可以通过外部控制信号来调节振荡器的工作状态，以实现不同的应用需求。
总结起来，555振荡器是通过内部的比较器和外部的RC网络来实现电荷充放电的过程，从而产生稳定的交流信号。
通过调节RC网络的参数和外部控制信号，可以实现对振荡器频率和波形的控制。
555多谐振荡器工作原理
555多谐振荡器工作原理
555多谐振荡器是一种常用的集成电路，也称为555定时器，
它可以产生稳定的多谐振荡信号。
其工作原理如下：
1. 555多谐振荡器有三个比较器（比较器1、比较器2、比较
器3），一个RS触发器和一个放大器组成。
2. 振荡器的时钟信号是由一个RC电路提供的。
通过改变RC
电路的阻值和容值，可以调整振荡器的频率。
3. 当电源上电时，比较器1和比较器2的输出为高电平，比较器3的输出为低电平。
这时，放大器输出高电平，导通放大器旁边的放电二极管，导致电容C1开始充电，电压逐渐升高。
4. 当电容C1的电压上升到比较器1的比较电压时，比较器的
输出由高电平变为低电平，导致放大器输出低电平，关闭放大器旁边的放电二极管。
电容C1开始放电，电压逐渐降低。
5. 当电容C1的电压降低到比较器2的比较电压时，比较器的
输出由低电平变为高电平，重新导通放大器旁边的放电二极管。
电容C1再次开始充电，电压逐渐升高。
6. 重复上述过程，使得电容C1的电压在充放电过程中以一定
的频率多次变化，形成多谐振荡信号。
总结起来，555多谐振荡器的工作原理是通过改变RC电路的
充放电时间来控制电容的充放电过程，从而产生稳定的多谐振荡信号。
不同的RC电路参数可以调整振荡器的频率。
555电路构成的多谐振荡器的工作原理
555电路构成的多谐振荡器的工作原理555电路是一种经典的多谐振荡器，其工作原理基于RC充放电过程、比较器的输出及触发器的翻转功能。
本文将从555电路的元件结构、工作原理、多谐振荡器的应用以及相关实例进行论述。
1. 555电路的组成和元件功能555电路由比较器、RS触发器、RS触发器、放大器和输出级等组成。
其中，比较器用于比较电荷电容（C）和外部电位（Vin）；RS触发器根据比较器输出来进行翻转；放大器负责缓冲比较器的输出；输出级调节放大器输出并驱动负载。
2. 工作原理当555电路的电源上电后，电容C开始通过R1和R2充电，直到其电压达到2/3的电源电压UVCC。
此时，比较器的正输入端电压大于负输入端电压，比较器输出为低电平，RS触发器的Q输出为高电平。
同时，电容C也通过R2和R1放电，直到电压降至1/3的电源电压LVCC。
此时，比较器的正输入端电压低于负输入端电压，比较器输出为高电平，RS触发器的Q输出为低电平。
在多谐振荡器中，R1和R2的取值决定了振荡器的频率，而电容C则决定了振荡器的频率范围。
可通过调节R1、R2或C的数值来改变振荡器的频率。
3. 多谐振荡器的应用多谐振荡器的应用广泛，特别是在电子产品中。
例如，它可以用作脉冲发生器、时钟发生器、音乐合成器等。
4. 相关实例以555电路为核心的自动灯控制器可以作为一个实例进行讨论。
该电路可通过调整电容C的数值来设置延迟时间，从而实现智能灯控制。
其工作原理如下：当灯的开关关闭时，555电路开始振荡，经过设置的延迟时间后输出高电平，从而驱动继电器吸合，使灯打开。
当灯的开关打开时，555电路停止振荡，继电器断开，灯熄灭。
总结：本文介绍了555电路多谐振荡器的工作原理。
通过比较器、触发器和放大器等元件之间的相互作用，实现多谐振荡器的频率控制并驱动输出。
相关实例展示了555电路在自动灯控制中的应用。
这种多谐振荡器的工作原理使其在电子产品中具有广泛的应用前景。
555振荡器工作原理
555振荡器工作原理555振荡器是一种非常常见的振荡器电路，由半导体元件（如晶体管）和被称作555计时器的集成电路组成。
它被广泛应用于各种电子设备，包括定时器、频率计、脉冲发生器和调制器等。
本文将详细解释555振荡器的工作原理。
555振荡器基本电路由几个核心元件构成，包括两个比较器、一个RS触发器和一组外部电阻与电容。
它的工作原理可以概括为：当电源电压施加到电路上时，电容器开始充电，并在达到一些阈值电压后开始放电，然后周期性地重复这个过程。
在振荡器电路中，电阻和电容决定了振荡周期的时间常数。
具体来说，通过改变电阻的大小可以改变振荡的频率，而改变电容的大小可以改变振荡的稳定性。
此外，通过调整两个比较器的阈值电压和触发电压，也可以进一步控制振荡器的工作方式。
下面将详细介绍振荡器电路的每个元件及其工作原理。
1.RS触发器：RS触发器由两个交叉连接的晶体管组成，它负责控制振荡器的输出。
晶体管的输入端（基极）通过一个比较器与控制电压（Vcc）相连。
如果输入电压超过晶体管的阈值电压，那么晶体管就会关闭，输出为高电平。
反之，如果输入电压低于晶体管的阈值电压，那么晶体管就会打开，输出为低电平。
通过控制输入电压，可以实现输出的开关。
2.比较器：3.外部电阻与电容：外部电阻和电容决定了振荡器的频率和稳定性。
电阻通过稳压二极管与电容器相连，当电容器充电或放电时，电阻的电流也在变化。
电容的充电和放电曲线通过电阻的值来决定。
电容器的电压随着时间的推移而变化，直到达到比较器所设定的阈值电压。
4.脉冲宽度调节电路：脉冲宽度调节电路通过改变定时器的电源电压和电容器的充放电速度来控制输出脉冲的宽度。
这是通过改变电容的充放电速率来实现的。
在充电过程中，电容充电速率较慢，从而延长了输出脉冲的宽度。
5.出厂频率控制电阻：出厂频率控制电阻（R1）用于设置振荡器的基本频率范围。
它的值决定了电容器的充放电时间，从而间接地确定了振荡器的频率。
555振荡器原理
555振荡器原理
555振荡器是一种常用的电子元器件，用于产生周期性的信号
波形。
其原理基于RC电路和比较器的工作原理。
基本的555振荡器由一个比较器、两个稳压器、一个电压分配网络、一个放大器和一个输出级组成。
比较器的作用是将输入信号与参考电压进行比较，并产生输出信号。
稳压器用于提供稳定的工作电压给555振荡器。
电压分配网络则用于根据输入电源电压和稳压器的输出电压，将电源电压分为两个供电分支，分别提供给比较器和放大器。
放大器的作用是增加输出信号的幅度。
输出级则根据放大器的输出信号产生最终的输出。
555振荡器的振荡频率主要由RC电路决定。
RC电路由一个
电阻和一个电容组成，其时间常数决定了振荡的周期。
电容充电和放电过程决定了输出信号的波形。
通过调整电阻和电容的数值，可以调节振荡器的频率。
在振荡器开始工作时，电容开始充电。
当电压达到比较器的触发电压时，比较器输出高电平，导致电容开始放电。
当电压降至另一个比较器的触发电压时，比较器输出变为低电平，导致电容再次开始充电。
循环往复，就形成了周期性的输出信号波形。
总结起来，555振荡器利用RC电路和比较器的工作原理，通
过调节电阻和电容的数值，产生周期性的信号波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
555多谐振荡器工作原理FROM维库
集成555定时器多谐振荡器
1．多谐振荡器
的工作原理
多谐振荡器
是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故称为多谐振荡器。
多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之间来回转换，故又称它为无稳态电路。
由555定时器
构成的多谐振荡器如图1所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。
由于接通电源
瞬间，电容C来不及充电，电容器
两端电压uc为低电平，小于（1/3）Vcc，故高电平触发端与低电平触发端均为低电平，输出uo为高电平，放电管
VT截止。
这时，电源经R1，R2对电容C充电，使电压uc按指数规律上升，当uc上升到（2/3）Vcc 时，输出uo为低电平，放电管VT导通，把uc从（1/3）Vcc 上升到（2/3）Vcc这段时间内电路的状态称为第一暂稳态，其维持时间TPH的长短与电容的充电时间有关。
充电时间常数T充=（R1＋R2）C。
由于放电管VT导通，电容C通过电阻
R2和放电管放电，电路进人第二暂稳态.其维持时间TPL的长短与电容的放电时间有关，放电时间常数T 放＝R2C0随着C的放电，uc下降，当uc下降到（1/3）Vcc时，输出uo。
为高电平，放电管VT截止，Vcc再次对电容c充电，电路又翻转到第一暂稳态。
不难理解，接通电源后，电路就在两个暂稳态之间来回翻转，则输出可得矩形波。
电路一旦起振后，uc电压总是在（1/3～2/3）Vcc 之间变化。
图1（b）所示为工作波形。
图1 555定时器构成的多谐振荡器电路及工作波形
2．叮咚门铃
如图2所示是一种能发出“叮、咚”声门铃的电路原理图。
它的音质优美逼真，装调简单容易、成本较低，图中的IC便是集成555定时器，它构成多谐振荡器。
按下按钮SB（装在门上），振荡器振荡，扬声器
发出“口丁”的声音。
与此同时，电源通过二极管
VD1给c1充电。
放开按钮时，c1便通过电阻R1放电，维持振荡。
但由于SB的断开，电阻R2被串入电路，使振荡频率有所改变，振荡频率变小，扬声器发出“咚”的声音。
直到C1上的电压放到不能维持555振荡为止，即4脚变为低电平，3脚输出为零。
“咚”声余音的长短可通过改变C1的数值来改变。
3．旋光彩灯控制电路
旋光彩灯控制电路如图3所示，电路中的IC1 555组成多谐振荡器，它可以产生可调的
图2 叮咚门铃的电路原理图
时钟脉冲信号，改变可调电位器
RP可改变时钟脉冲信号的频率。
IC2是由CD4017组成的计数器
，CD40l7是十进制计数器，可作为十分频使用，并具有译码输出功能。
CD4017的引脚图如图4所示，其功能表见表1。
图3 旋光彩灯控制电路
图4 CD4017引脚图表1 CD4017的功能表
当IC1输出的时钟信号加到IC2的CP端时，IC2的输出端Q0～Q9依次出现高电平，并驱动相应的VT1～VT10 。
依次导通，发光二极管
VD1～VD10．也随着依次点亮，如果将发光二极管VD1～VD2。
沿着圆周首尾相接排列，则会给人一种旋转发光的感觉，调节RP可使旋转发光的速度发生变化。
